Többsugaras Univerzális Koaxiális mérőpatronos lakásvízmérő modul rendszerű számlálóművel és kommunikációs modul opcióval.

Átírás

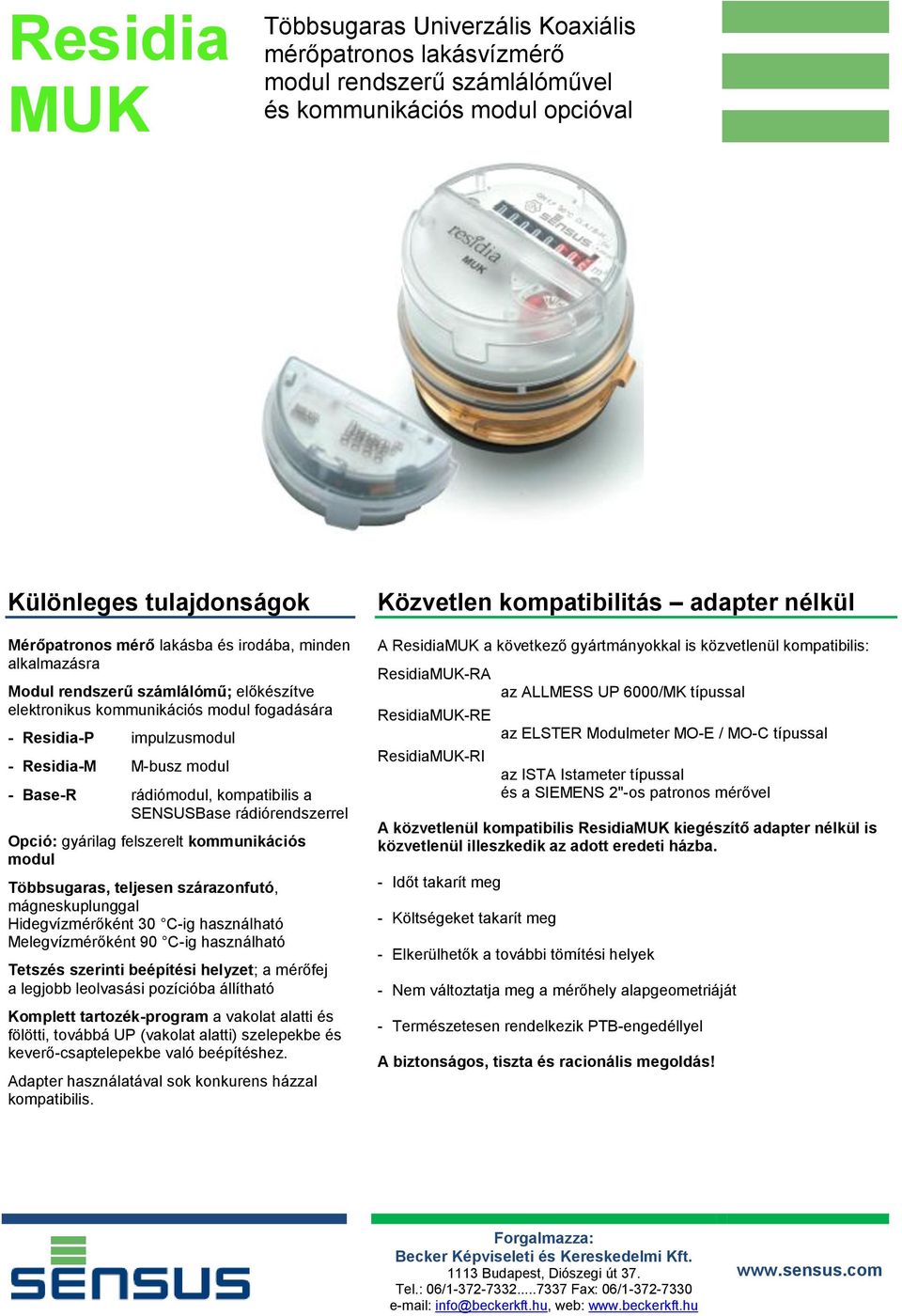

1 Residia MUK Többsugaras Univerzális Koaxiális mérőpatronos lakásvízmérő modul rendszerű számlálóművel és kommunikációs modul opcióval Különleges tulajdonságok Mérőpatronos mérő lakásba és irodába, minden alkalmazásra Modul rendszerű számlálómű; előkészítve elektronikus kommunikációs modul fogadására - Residia-P impulzusmodul - Residia-M M-busz modul - Base-R rádiómodul, kompatibilis a SENSUSBase rádiórendszerrel Opció: gyárilag felszerelt kommunikációs modul Többsugaras, teljesen szárazonfutó, mágneskuplunggal Hidegvízmérőként 30 C-ig használható Melegvízmérőként 90 C-ig használható Tetszés szerinti beépítési helyzet; a mérőfej a legjobb leolvasási pozícióba állítható Komplett tartozék-program a vakolat alatti és fölötti, továbbá UP (vakolat alatti) szelepekbe és keverő-csaptelepekbe való beépítéshez. Adapter használatával sok konkurens házzal kompatibilis. Közvetlen kompatibilitás adapter nélkül A a következő gyártmányokkal is közvetlenül kompatibilis: -RA -RE -RI az ALLMESS UP 6000/MK típussal az ELSTER Modulmeter MO-E / MO-C típussal az ISTA Istameter típussal és a SIEMENS 2"-os patronos mérővel A közvetlenül kompatibilis kiegészítő adapter nélkül is közvetlenül illeszkedik az adott eredeti házba. - Időt takarít meg - Költségeket takarít meg - Elkerülhetők a további tömítési helyek - Nem változtatja meg a mérőhely alapgeometriáját - Természetesen rendelkezik PTB-engedéllyel A biztonságos, tiszta és racionális megoldás! Forgalmazza: Becker Képviseleti és Kereskedelmi Kft Budapest, Diószegi út 37. Tel.: 06/ Fax: 06/ info@beckerkft.hu, web:

2 Mérési hiba (%) Nyomásveszteség (bar) A koncepció A egy vízmérő rendszer, amelynek metrológiai alapegysége az univerzálisan használható mérőpatron. Megfelelő házakkal és csatlakozó alkatrészekkel kombinálva a lakásokban és irodákban szokásos összes alkalmazás lefedhető. A mérőpatronok közvetlenül kompatibilis verziói, ill. a megfelelő adapterek ezenkívül idegen gyártmányok meglévő csatlakozóival is lehetővé teszik a széles körű használatát a megfelelő PTB-engedélyek alapján nyújtott teljes metrológiai biztonság mellett. Szerkezeti anyagok Mérőpatron - felsőrész Görgős számlálómű és fedél Számgörgők és kapcsoló-hajtótengely Tömítések Ház (hidraulika) műanyag műanyag krómnikkel acél gumi sárgaréz Minden felhasznált szerkezeti anyag megfelel az aktuális törvényi követelményeknek. Tipikus nyomásveszteség-görbe Tartozékok Szerelőkulcs minden szükséges szerelési munkához. Folyásirány-átalakító: korrigálja a helytelenül beépített vakolat alatti házakat.* 40 mm-es hosszabbító szintkiegyenlítéshez a túl mélyre beépített vakolat alatti házaknál.* Vakfedél és rozetta a vakolat alatti ház előszereléséhez, a mérőpatron beépítése nélkül.* Rozettaszerelvény a mérőpatron komplett vakolat alatti szereléséhez. Szelepház (VTG) és szelepcsatlakozó a mérőpatron elzárószelepbe való szereléséhez.* Keverőcsaptelep-csatlakozó a mérőpatron keverő-csaptelepbe való szereléséhez.* Tipikus méréshiba-görbe Átfolyás (l/h) Z1222 rozetta szelepes mérőhöz, túlságosan laposan beépített vakolat alatti szelep esetén.* * Csak eredeti SENSUS esetén Átfolyás (m 3 /h) LA2200HU 2. oldal

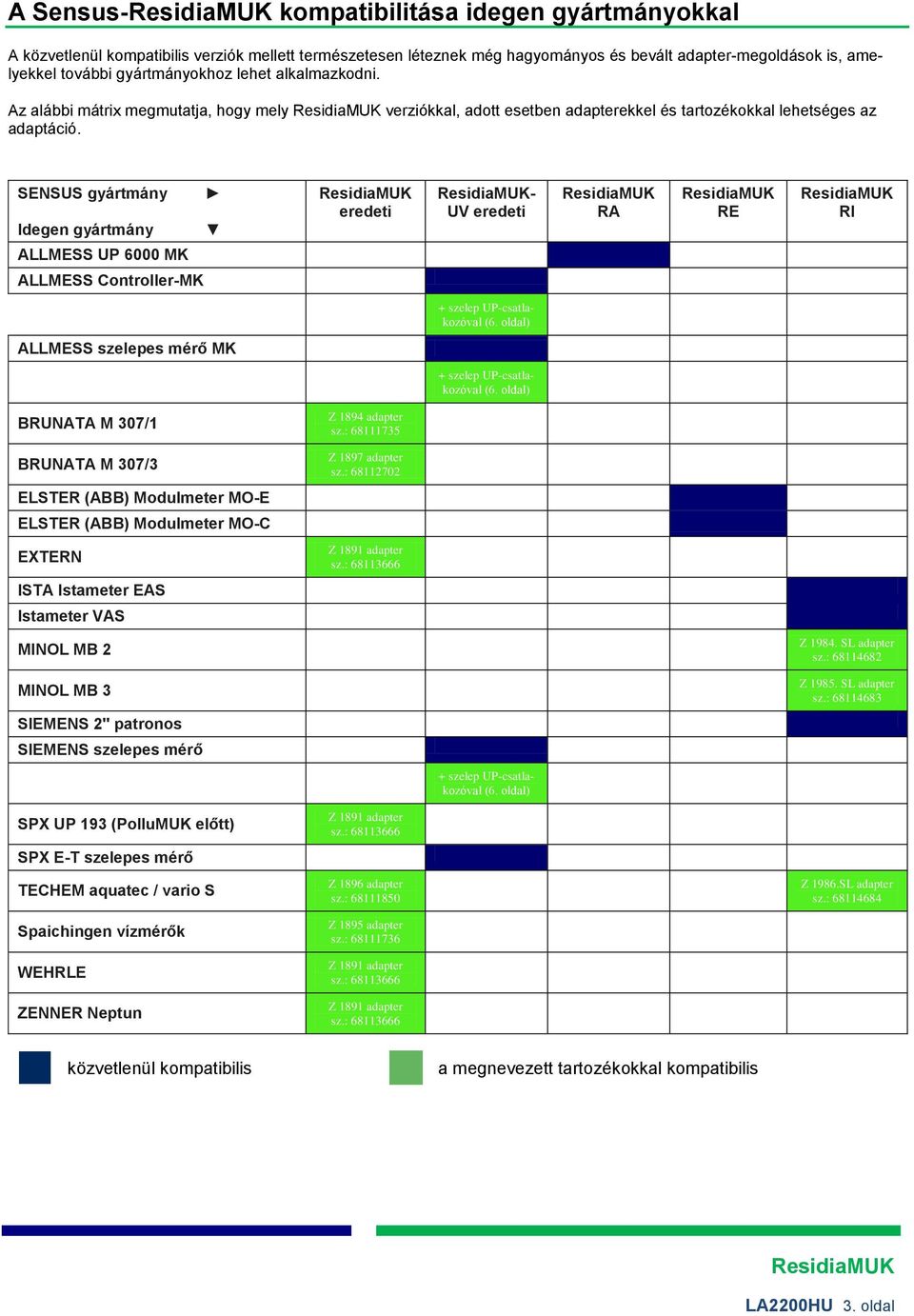

3 A Sensus- kompatibilitása idegen gyártmányokkal A közvetlenül kompatibilis verziók mellett természetesen léteznek még hagyományos és bevált adapter-megoldások is, amelyekkel további gyártmányokhoz lehet alkalmazkodni. Az alábbi mátrix megmutatja, hogy mely verziókkal, adott esetben adapterekkel és tartozékokkal lehetséges az adaptáció. SENSUS gyártmány Idegen gyártmány ALLMESS UP 6000 MK eredeti - UV eredeti RA RE RI ALLMESS Controller-MK + szelep UP-csatlakozóval (6. oldal) ALLMESS szelepes mérő MK + szelep UP-csatlakozóval (6. oldal) BRUNATA M 307/1 Z 1894 adapter sz.: BRUNATA M 307/3 Z 1897 adapter sz.: ELSTER (ABB) Modulmeter MO-E ELSTER (ABB) Modulmeter MO-C EXTERN Z 1891 adapter sz.: ISTA Istameter EAS Istameter VAS MINOL MB 2 Z SL adapter sz.: MINOL MB 3 Z SL adapter sz.: SIEMENS 2" patronos SIEMENS szelepes mérő + szelep UP-csatlakozóval (6. oldal) SPX UP 193 (PolluMUK előtt) Z 1891 adapter sz.: SPX E-T szelepes mérő TECHEM aquatec / vario S Z 1896 adapter sz.: Z 1986.SL adapter sz.: Spaichingen vízmérők Z 1895 adapter sz.: WEHRLE Z 1891 adapter sz.: ZENNER Neptun Z 1891 adapter sz.: közvetlenül kompatibilis a megnevezett tartozékokkal kompatibilis LA2200HU 3. oldal

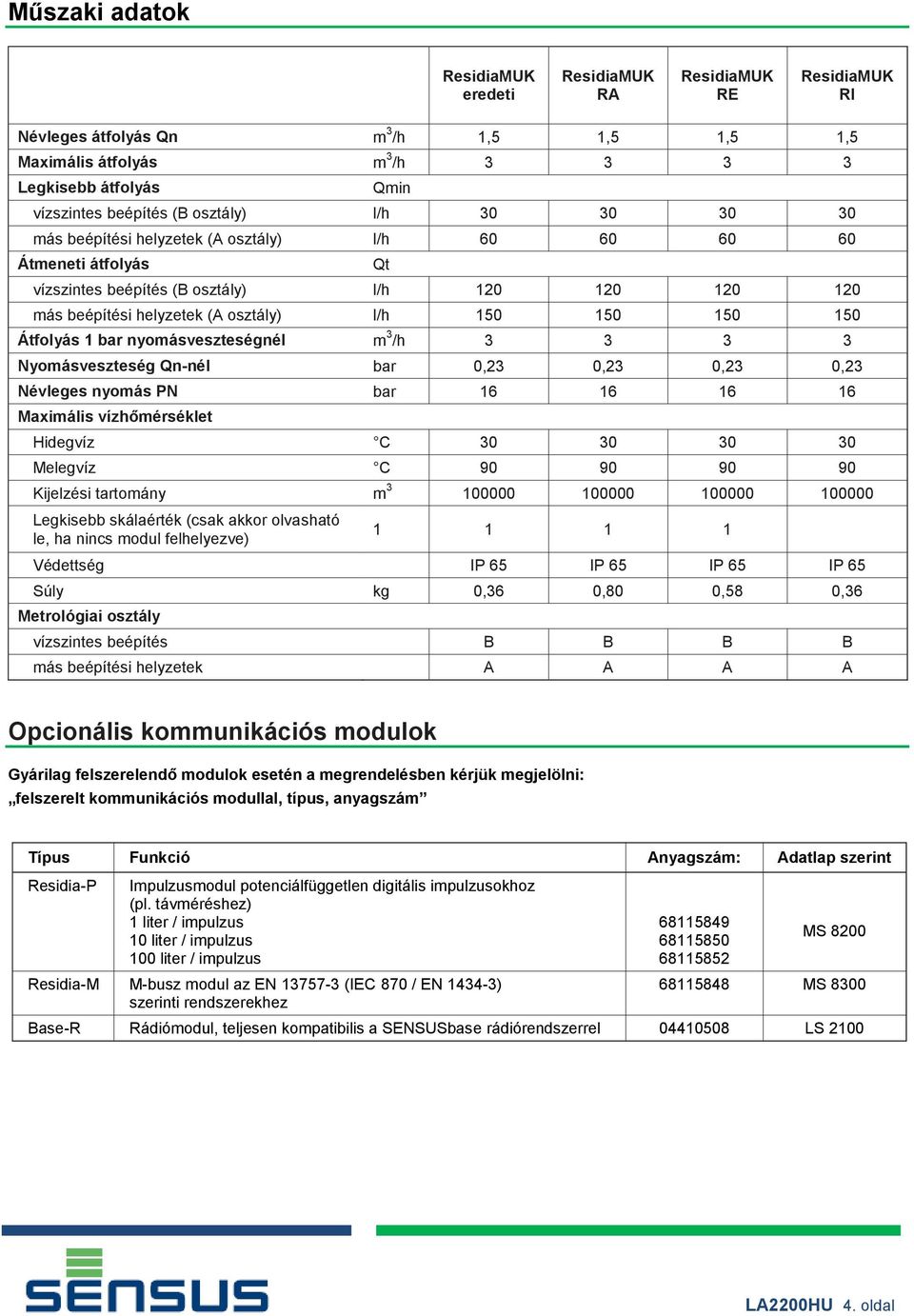

4 Műszaki adatok eredeti RA RE RI Névleges átfolyás Qn m 3 /h 1,5 1,5 1,5 1,5 Maximális átfolyás m 3 /h Legkisebb átfolyás Qmin vízszintes beépítés (B osztály) l/h más beépítési helyzetek (A osztály) l/h Átmeneti átfolyás Qt vízszintes beépítés (B osztály) l/h más beépítési helyzetek (A osztály) l/h Átfolyás 1 bar nyomásveszteségnél m 3 /h Nyomásveszteség Qn-nél bar 0,23 0,23 0,23 0,23 Névleges nyomás PN bar Maximális vízhőmérséklet Hidegvíz C Melegvíz C Kijelzési tartomány m Legkisebb skálaérték (csak akkor olvasható le, ha nincs modul felhelyezve) Védettség IP 65 IP 65 IP 65 IP 65 Súly kg 0,36 0,80 0,58 0,36 Metrológiai osztály vízszintes beépítés B B B B más beépítési helyzetek A A A A Opcionális kommunikációs modulok Gyárilag felszerelendő modulok esetén a megrendelésben kérjük megjelölni: felszerelt kommunikációs modullal, típus, anyagszám Típus Funkció Anyagszám: Adatlap szerint Residia-P Impulzusmodul potenciálfüggetlen digitális impulzusokhoz (pl. távméréshez) 1 liter / impulzus 10 liter / impulzus 100 liter / impulzus Residia-M M-busz modul az EN (IEC 870 / EN ) szerinti rendszerekhez MS MS 8300 Base-R Rádiómodul, teljesen kompatibilis a SENSUSbase rádiórendszerrel LS 2100 LA2200HU 4. oldal

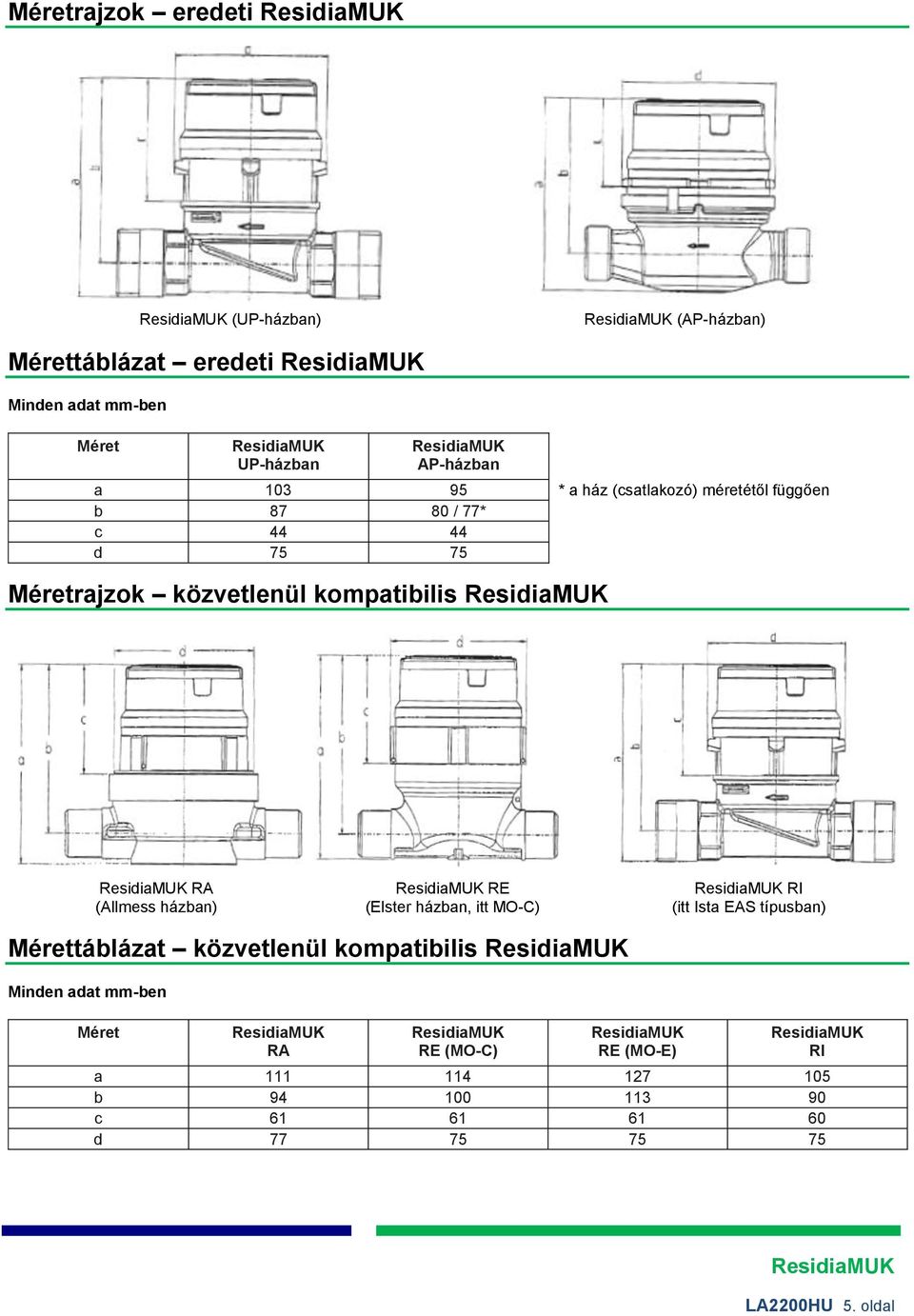

5 Méretrajzok eredeti (UP-házban) (AP-házban) Mérettáblázat eredeti Minden adat mm-ben Méret UP-házban AP-házban a b / 77* c d * a ház (csatlakozó) méretétől függően Méretrajzok közvetlenül kompatibilis RA (Allmess házban) RE (Elster házban, itt MO-C) RI (itt Ista EAS típusban) Mérettáblázat közvetlenül kompatibilis Minden adat mm-ben Méret RA RE (MO-C) RE (MO-E) RI a b c d LA2200HU 5. oldal

6 Minimális szerelési távolság (mm) szelep szelepházzal keverőcsaptelep-csatlakozó szelepházzal A szelepes mérő különleges méretei Csatlakozó A méret (DIN-méret) megengedett tűrés: + 6 R 1/ mm *) szelep 1/2"-os UP-csatlakozóval R 3/ mm *) szelep 3/4"-os UP-csatlakozóval R mm *) szelep 1"-os UP-csatlakozóval B2 méret > mm 1/2 -os hosszabbító elem (egy menetes karmantyú) > mm 3/4 -os hosszabbító elem (egy menetes karmantyú) > mm 1 -os hosszabbító elem (egy menetes karmantyú) > mm 1/2 -os hosszabbító elem (két menetes karmantyú) > mm 3/4 -os hosszabbító elem (két menetes karmantyú) > mm 1 -os hosszabbító elem (két menetes karmantyú) R 1/2, R 3/4, R 1 C méret D méret B B B2 Figyelem: B méret mm, Z 1222 rozettával (kérjük külön megrendelni) eredeti ház Ház Építési hossz (mm) Menetes csatlakozó (G) Forrasztott csatlakozó (mm) Vakolat alatti ház UPG ½" külső 15 UPG ¾" külső 18 UPG ¾" belső UPG UPG ½" belső Vakolat fölötti ház APG 1 80 ¾" külső APG ¾" külső APG " külső Szelepház VTG (lásd 5. és 6. oldal) szelep UP-csatlakozóval, ill. keverőcsaptelep-csatlakozó LA2200HU 6. oldal

7 Rendelési számok a standard változatokhoz és a tartozékokhoz Eredeti Készülékmegnevezés Közeghőmérséklet Leírás Rendelési szám Qn 1,5 30 C UP-verzió UP-plombáló gyűrűvel; rozettaszerelvény nélkül (lásd tartozék) Qn 1,5 90 C UP-verzió UP-plombáló gyűrűvel; rozettaszerelvény nélkül (lásd tartozék) Kompatibilis (az eredeti króm alkatrészek továbbfelhasználhatók) Készülékmegnev. Kompatibilitás Közeghőmérséklet Leírás Rendelési szám RA Allmess UP 6000 MK 30 C átszerelő patron C átszerelő patron RE Elster MO-C / MO-E 30 C átszerelő patron C átszerelő patron RI Istameter / Siemens 2" 30 C átszerelő patron C átszerelő patron Vakolat alatti szerelőkészlet UPG UPG UPG UPG UPG Vakolat fölötti szerelőkészlet APG APG APG Tartozékok Típusmegnevezés Rendelési szám szerelőkulcs folyásirányátalakító * 40 mm-es hosszabbító * vakfedél * rozettaszerelvény távtartó gyűrű - szerelvény Tartozékok a szelepes mérőhöz Szelep 1/2"-os UP-csatlakozóval Szelep 3/4"-os UP-csatlakozóval Szelep 1"-os UP-csatlakozóval /2 -os hosszabbító szerelvény /4 -os hosszabbító szerelvény "-os hosszabbító-szerelvény /4 -os keverőcsaptelep-csatlakozó Kiegyenlítő idom Rozetta (Z 1222) Adapterek az eredeti mérőhöz * SPX hosszabbító modell UP Brunata M 307/ Techem koaxiális mérő aquatech/vario S Spaichingen vízmérők Zenner, Wehrle, Extern * Az adaptertől függően különbözőek az építési magasságok. * Csak eredeti esetén LA2200HU 7. oldal
