Bluetooth Software frissítés leírása

Átírás

1 Bluetooth Software frissítés leírása Windows 7 rendszerhez Alkalmazandó 2012 utáni termékek esetén CDE-13xBT & CDE-W235BT & CDA-137BTi Ez a kézikönyv leírja a szükséges lépéseket a fejegység Bluetooth firmware frissítéséről. Olvassa el az összes figyelmeztetést és lépést gondosan a frissítés végrehajtása előtt.

2 Rendszerkövetelmények PC Windows 7 op.rendszerrel és Bluetooth-kapcsolattal kell, hogy rendelkezzen. Ez lehet beépített vagy külső USB csatlakozás is. A Bluetooth adapternek támogatnia kell a File Transfer Profile-t (FTP). A Bluetooth firmware frissítő fájlt (Alpine biztosítja). Rendelkezni kell internet-kapcsolattal (automatikus driver letöltés) Figyelmeztetés Ne frissítse a Bluetooth firmwert vezetés közben. Ne kapcsolja ki a jármű gyújtásrendszerét vagy áramtalanítsa a fejegységet, miközben a készüléket frissíti. Ha a frissítés nem hajtható végre megfelelően, a fejegység károsodhat. Észrevételek A frissítés eredményeként minden felhasználói információ el fog veszni a fejegységben, beleértve a felhasználói beállításokat, párosított eszközöket, és a telefonkönyvet is. Bármilyen kérdése van a frissítési folyamattal kapcsolatban, kérjük forduljon technikai segítségért a magyarországi Alpine-kereskedőkhöz, vagy az importőrhöz. Bluetooth Firmware frissítő utasítások A Bluetooth firmware frissítés folyamata használja a Bluetooth funkciók neveit (File Transfer Profile, vagy más néven FTP-t), A fejegység vezeték nélküli kapcsolaton frissül a PC-ről. Ez a kézikönyv Windows 7 operációs rendszerrel ismerteti a frissítési folyamatot. A Bluetooth Firmware frissítés letöltése Látogasson el az Alpine honlapjára az ön lakhelyének megfelelő régióban és töltse le a Bluetooth frissítéshez szükséges firmware fájlt a számítógépére, melyeket használni fog a frissítés során. A file megtalálható az Alpine honlapján

3 Fejegység Beállítási gombok (illusztráció) Az ábrán látható gombokat kell használni a frissítés során a CDE-133BT modellnél. A egyes modelleknél eltérhet az illusztrációtól. Kérjük, olvassa el a használati útmutatót a konkrét modellre vonatkozóan. 1. Felkészülés a Bluetooth-kapcsolatra VIGYÁZAT - Ne frissítse a Bluetooth firmwarét vezetés közben. Tegye gyújtás állásra a gépjárművet (ACC), kapcsolja BE a fejegységet. Ellenőrizze, hogy a fejegység Bluetooth kihangosító és Audio Streaming kapcsolatok engedélyezve vannak. a) Tartsa lenyomva a AUDIO / SETUP gombot legalább 2 másodpercig, majd engedje el. b) Használja a hangerő-szabályozó gombot "BLUETOOTH"> ENTER > "BT IN" > ENTER > "HFP" > ENTER > "ON" > ENTER (1. ábra). A fejegység visszaáll a "HFP" kijelzőre (2. ábra). (1. ábra). (2. ábra) c) Engedélyezze az Audio funkciót a hangerő-szabályozó gomb segítségével a képek alapján "AUDIO" > ENTER > "ON" > ENTER (3. ábra). A fejegység visszaáll az "Audio" kijelzőre (4. ábra). (3. ábra) (4. ábra) d) Nyomja meg a gombot, hogy visszatérjen a beállítás menübe, ahol "BT IN" felirat jelenik meg (5. ábra) (5. ábra)

4 Ellenőrizze, hogy a fejegység Bluetooth VISIBLE mód BE van kapcsolva. a) Használja a hangerő-szabályozó gombot "VISIBLE M" > ENTER > "VISI M ON" > ENTER (6. ábra). A fejegység visszatér a "VISIBLE M" képernyőre (7. ábra). (6. Ábra) (7. ábra) Ellenőrizze, hogy nincs eszköz párosítva a fejegység. a) A hangerőgomb segítségével állítsa "PAIRED DEV állásba, majd ENTER (8. ábra) (8.ábra) b) A hangerőgomb segítségével válassza ki a párosított eszközt, majd nyomja meg ENTER > "CLEAR" > ENTER (9. Ábra). Ebben a példában a párosított eszköz neve ALPINE. "NO DEV" felirat jelenik meg a törlés után (10.ábra). (9. ábra) c) Ismételje meg a 4. lépést, hogy törölje az összes fennmaradt eszközt. Kapcsolja ki a fejegységet, majd kapcsolja be a gépjárművet (ACC) állásba. Kapcsolja be a számítógépet. (10. ábra) Ellenőrizze, hogy a Bluetooth-funkció be van kapcsolva / bedugva a számítógépbe. A Bluetooth ikonnak meg kell jelennie a tálcán bekapcsolt állapotban (11. ábra). (11. ábra)

5 2.Bluetooth kapcsolat a számítógép és a fejegység között A Windows 7 tálcáján válassza "Start" > "Control Panel ( Vezérlőpult) > "Devices and Printers" (Nyomtatók és más hardverek) ikont (12. ábra). (12. ábra) Válassza ki az "Add a Device (Eszköz hozzáadása) ikont (13. ábra). (13. ábra) Az "Add a device (Eszköz hozzáadása) ablak megnyílik, és a Windows elkezdi keresni eszközöket (ábra 14). Válassza ki az eszközt "Alpine CD Receiver" az "Select device" (Eszköz hozzáadása ablak) (14. ábra). (14. ábra) Válassza ki a "Next (folytatás) gpmbot, "Add a new device (Új eszköz hozzáadása) ablakban indítsa el a párosítást (14. ábra).

6 A fejegységen megjelenp"pairing feliratot azonnal "PAIR NO" felirat követi (15 ábra). (15 ábra) Fordítsa el a hangerő gombot, és válassza ki a "PAIR YES" opciót, majd nyomja meg az ENTER-t (ábra 16). "CONNECTING" felirat villogni kezd a fejegységen (17 ábra). (16. ábra) (17. ábra) Várjon néhány másodpercet, amíg a "CONNECTED" jelenik meg a Fejegységen (ábra 18). Ez azt jelzi, hogy a 2 készülék sikeres csatlakozott egymáshoz. (18. ábra) Válassza Close (bezárás) gombot az "Eszköz hozzáadása" ablakban (19. ábra). Vissza az "Eszközök és nyomtatók" ablakba. (19. ábra)

7 Kattintson a jobb egérgombbal "Alpine CD Receiver ikonra, majd válassza a "Properties (beállítás) (20. ábra) (20 ábra) Ha az ablak zárva volt válassza a Start> Vezérlőpult> Eszközök és nyomtatók elérést. Az Alpine CD-Properties ablak fog megnyílni (21. ábra). Válassza ki a "Services" fület (21. ábra). (21. ábra) Ellenőrizze, hogy a "Headset" sor nincs kipipálva, és az összes többi szolgáltatás az ábra szerint legyen beállítva (22. ábra). (22. ábra) Válassza ki az "OK", gombot a továbblépéshez (22. ábra).

8 2.Bluetooth Firmware frissítés VIGYÁZAT - Ne vegye le a gyújtást, vagy távolítsa el a tápellátást a fejegységről, miközben a készülék frissít. Ellenkező esetben a frissítés nem hajtható végre megfelelően, és a fejegység károsodhat. Kattintson duplán a "Alpine CD Receiver" az "Devices and Printers" (Eszközök és nyomtatók) ablak megnyitása A Bluetooth Device Control menüben (23. ábra). Kattintson az Alpine CD Receiver ikonra (24. ábra). Egy ablak nyílik meg, amely 2 mappát tartalmaz A fejegységen nyomja meg és tartsuk lenyomva a AUDIO / SETUP gombot legalább 2 másodpercig, hogy belépjen a beállítás menübe.

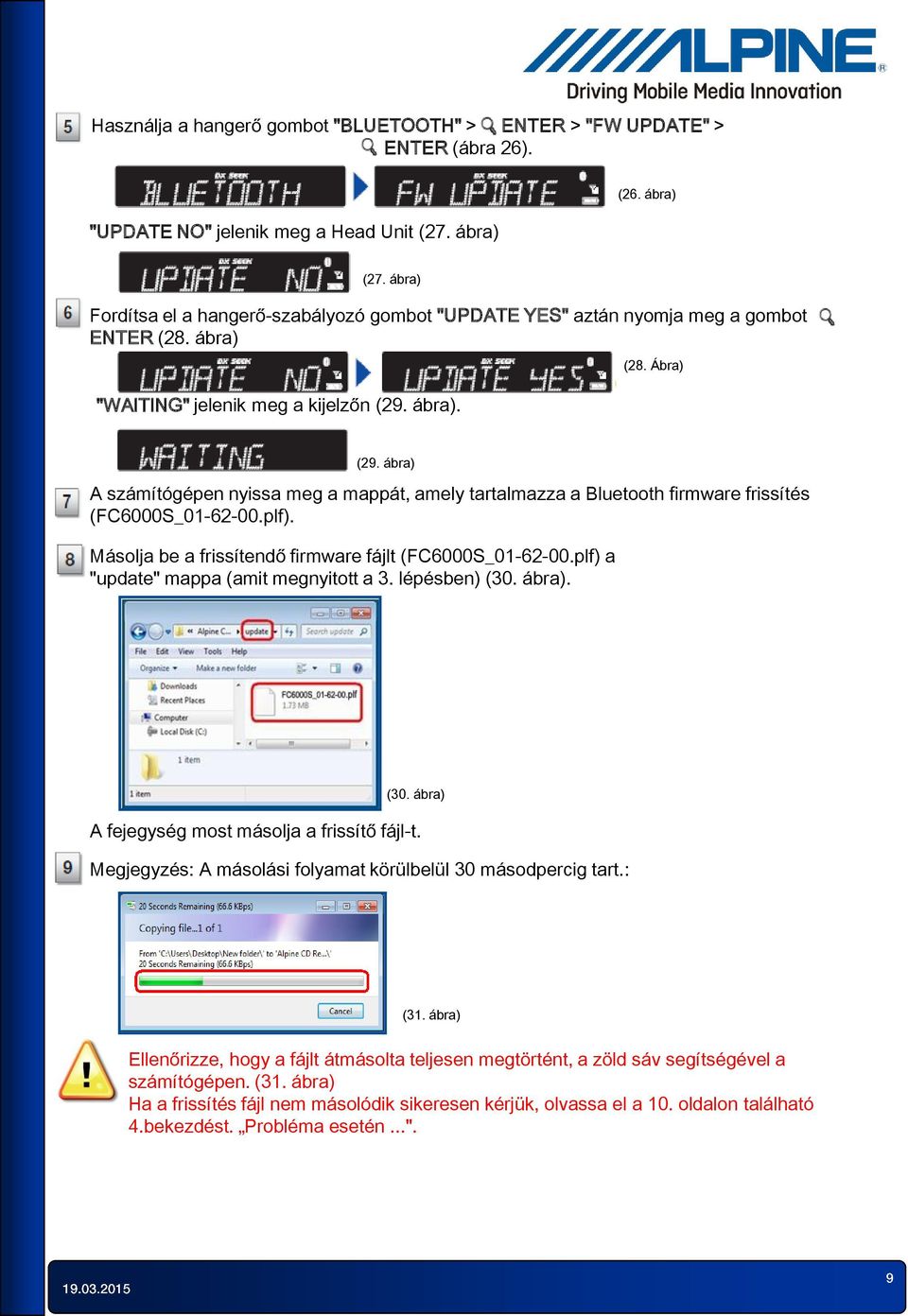

9 Használja a hangerő gombot "BLUETOOTH" > ENTER > "FW UPDATE" > ENTER (ábra 26). "UPDATE NO" jelenik meg a Head Unit (27. ábra) (26. ábra) (27. ábra) Fordítsa el a hangerő-szabályozó gombot "UPDATE YES" aztán nyomja meg a gombot ENTER (28. ábra) "WAITING" jelenik meg a kijelzőn (29. ábra). (28. Ábra) (29. ábra) A számítógépen nyissa meg a mappát, amely tartalmazza a Bluetooth firmware frissítés (FC6000S_ plf). Másolja be a frissítendő firmware fájlt (FC6000S_ plf) a "update" mappa (amit megnyitott a 3. lépésben) (30. ábra). (30. ábra) A fejegység most másolja a frissítő fájl-t. Megjegyzés: A másolási folyamat körülbelül 30 másodpercig tart.: (31. ábra) Ellenőrizze, hogy a fájlt átmásolta teljesen megtörtént, a zöld sáv segítségével a számítógépen. (31. ábra) Ha a frissítés fájl nem másolódik sikeresen kérjük, olvassa el a 10. oldalon található 4.bekezdést. Probléma esetén...".

10 A fejegységen a következő üzenet jelenik meg: "FIRMWARE UPDATE DON T TOUCH ANY BUTTON" miközben a firmware frissítés történik. Ez idő alatt ne nyúljon a fejegységhez! Annak ellenére, hogy az állapotjelző befejeződik 30 másodperc múlva, a frissítés eltarthat akár 5 percig. Kérjük, ne szakítsa meg a frissítési folyamatot. Miután a frissítés sikeresen befejeződött, a fejegységen a következő jelenik meg: "FIRMWARE UPDATED PLEASE PRESS ANY BUTTON". Nyomja meg a gombot a fejegységen, hogy kilépjen frissítés üzemmódból. Zárja be a Bluetooth Device Control alkalmazást a számítógépen. Kapcsolja ki a fejegységet, majd kapcsolja be a járművet a gyújtáskapcsolóval. Ez véglegesíti a frissítési folyamatot. 3. A frissítés megerősítése A fejegységen nyomja meg és tartsa nyomva a AUDIO / SETUP gombot legalább 2 másodpercig. Használja a hangerő-szabályozó gombot "BLUETOOTH" > ENTER > "FW VERSION" > ENTER (32. ábra). (32. ábra) Ellenőrizze, hogy a megjelenített verzió a " " (32. ábra). 4. Problémák esetén... Ha a frissítő fájlt nem lehet másolni teljesen, Ha a frissítő fájl másolása túl gyors (általában 2-5 másodperc), Ha afirmware UPDATE DON T TOUCH ANY BUTTON felirat nem tűnik el, Miután a frissítés befejeződött, a BT verzió még mindig a régi, kérem, kövesse az alábbi utasításokat. Párosítása és csatlakoztassa a fejegységet és a számítógépet a 7. oldalon, 13. lépésnek megfelelően újra, minden utasítást pontosan betartva.

11 4. Problémák esetén... Kattintson duplán a "Alpine CD Receiver" az "Eszközök és nyomtatók" ablakban nyissa meg a Bluetooth Device Control menüben (33. ábra). (33. ábra) Kattintson egyszer Alpine CD-Receiver ikonra a Bluetooth Device Control ablakban (34. ábra). (34. ábra) Egy ablak nyílik meg, amelyben 2 mappa lesz: recorder" és "update" (35. ábra). (35. ábra) Nyissa meg az Update" mappát.

12 4. Problémák esetén... Szüntesse meg a kapcsolatot a 2 eszköz között a Bluetooth Device Control menüben (36. ábra). (36. ábra) "(Disconnected)" felirattal fog megjelenni az Alpine CD Receiver (ábra 37). (37. ábra) A fejegységen nyomja meg és tartsa lenyomva a AUDIO / SETUP gombot legalább 2 másodpercig, hogy megnyissa a beállítási menüt. Használja a hangerő-szabályozó gombot "BLUETOOTH" > ENTER > "FW UPDATE" > ENTER (38. ábra). "UPDATE NO" jelenik meg a fejegységen (39. ábra) (38. ábra) (39. ábra) Fordítsa el a hangerő-szabályozó gombot "UPDATE YES" majd nyomja meg a (Fig. 40). (40. ábra) ENTER "WAITING" felirat jelenik meg a kijelzőn (41. ábra). (41. ábra) A számítógépen válassza a "Connect" Az a Bluetooth Device Control menüben (44. ábra). (41. ábra) Most kövesse a frissítési utasításokat a kézikönyve szerint, (9. oldal, 8. lépés).
