1 Ultrahangos távolságmérő Modell: JT-811 Használati útmutató

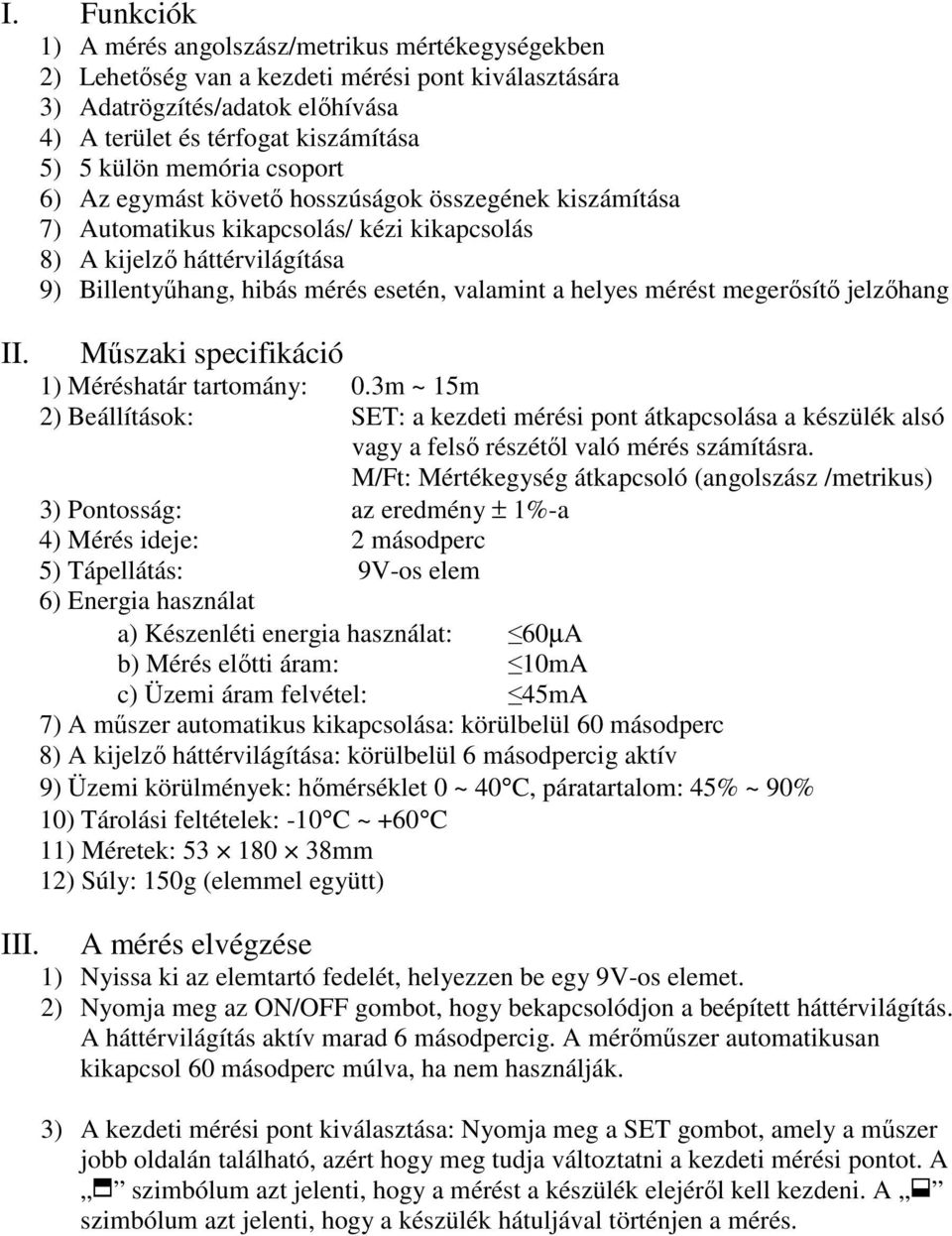

2 I. Funkciók 1) A mérés angolszász/metrikus mértékegységekben 2) Lehetőség van a kezdeti mérési pont kiválasztására 3) Adatrögzítés/adatok előhívása 4) A terület és térfogat kiszámítása 5) 5 külön memória csoport 6) Az egymást követő hosszúságok összegének kiszámítása 7) Automatikus kikapcsolás/ kézi kikapcsolás 8) A kijelző háttérvilágítása 9) Billentyűhang, hibás mérés esetén, valamint a helyes mérést megerősítő jelzőhang II. III. Műszaki specifikáció 1) Méréshatár tartomány: 0.3m ~ 15m 2) Beállítások: SET: a kezdeti mérési pont átkapcsolása a készülék alsó vagy a felső részétől való mérés számításra. M/Ft: Mértékegység átkapcsoló (angolszász /metrikus) 3) Pontosság: az eredmény ± 1%-a 4) Mérés ideje: 2 másodperc 5) Tápellátás: 9V-os elem 6) Energia használat a) Készenléti energia használat: 60µA b) Mérés előtti áram: 10mA c) Üzemi áram felvétel: 45mA 7) A műszer automatikus kikapcsolása: körülbelül 60 másodperc 8) A kijelző háttérvilágítása: körülbelül 6 másodpercig aktív 9) Üzemi körülmények: hőmérséklet 0 ~ 40 C, páratartalom: 45% ~ 90% 10) Tárolási feltételek: -10 C ~ +60 C 11) Méretek: mm 12) Súly: 150g (elemmel együtt) A mérés elvégzése 1) Nyissa ki az elemtartó fedelét, helyezzen be egy 9V-os elemet. 2) Nyomja meg az ON/OFF gombot, hogy bekapcsolódjon a beépített háttérvilágítás. A háttérvilágítás aktív marad 6 másodpercig. A mérőműszer automatikusan kikapcsol 60 másodperc múlva, ha nem használják. 3) A kezdeti mérési pont kiválasztása: Nyomja meg a SET gombot, amely a műszer jobb oldalán található, azért hogy meg tudja változtatni a kezdeti mérési pontot. A szimbólum azt jelenti, hogy a mérést a készülék elejéről kell kezdeni. A szimbólum azt jelenti, hogy a készülék hátuljával történjen a mérés.

3 Az elem behelyezése 4) A mértékegység kiválasztása: nyomja meg a FT/M gombot, amely a készülék jobb oldalán található, annak érdekében, hogy mértékegységet tudjon váltani az angolszász és a metrikus mértékegységek között. 5) Ha megtette a 3)-as és a 4)-es pontban leírtakat, akkor állítsa be a műszert merőlegesen ahhoz a felülethez, amelynek szeretné lemérni a távolságát. Nyomja meg és tartsa lenyomva a READ gombot körülbelül 1 másodpercig annak érdekében, hogy el tudja végezni a mérést. A gomb elengedése után az eredmény megjelenik a kijelzőn. Ha mindig lenyomva tartja a READ gombot, és közelíti vagy távolítja a mérőműszert a mért tárgytól, akkor a készülék a mérési eredményt folyamatosan aktualizálja. 6) A felület kiszámítása a) Miután megmért egy távolságot nyomja meg az AREA gombot Nyomja a W-t, hogy el tudja végezni a következő mérést Nyomja meg a READ gombot Nyomja meg az AREA gombot, hogy megjelenjen a mérési eredmény, amelyet el lehet menteni a STORE gomb megnyomásával. b) Miután megmért egy távolságot nyomja meg a STORE gombot Nyomja a W-t, hogy el tudja végezni a következő mérést Nyomja meg a READ gombot Nyomja meg a STORE gombot Nyomja meg az AREA gombot, a kijelzőn megjelenik az elmentett, és a kiszámított mérési eredmény. 7) A térfogat kiszámítása a) Miután megmért egy távolságot nyomja meg a VOLUME gombot nyomja meg a W-t Nyomja meg a READ gombot, hogy el tudja végezni a következő mérést nyomja meg a VOLUME gombot nyomja meg a H gombot nyomja meg a READ gombot nyomja meg a VOLUME gombot, annak érdekében, hogy megjelenítse a mérési eredményt, amelyet el lehet menteni. b) Miután megmért egy távolságot, nyomja meg a STORE gombot nyomja meg a W gombot nyomja meg a READ gombot, hogy el tudja végezni a következő mérést nyomja meg a STORE gombot nyomja meg a H gombot nyomja meg a READ gombot nyomja meg a STORE gombot nyomja meg a VOLUME gombot, a kijelzőn megjelenik az elmentett és a kiszámított mérési eredmény. 8) Összegző funkció

4 A műszer bekapcsolása után nyomja meg a SUM+ gombot, utána nyomja meg a READ gombot nyomja meg a SUM+ gombot... stb. Miután elvégezte az utolsó mérést, nyomja meg az összegzésért a STORE gombot. Az összegző funkció csak a távolságok kiszámítására használható. 9) Az eredmény változása mérés közben: Ha meg szeretné erősíteni a mérés eredményét a következő mérés megkezdése előtt, akkor nyomja meg a READ gombot, a STORE gomb megnyomása, és a mérési eredmény elmentése előtt. 10) A mérési eredmények memorizálása a) A mérőműszer 5 külön memóriával rendelkezik, amelyben különféle mérési eredményeket tud tárolni: hosszúságot, szélességet, és magasságot (hasonlóképpen a területméréshez és térfogatméréshez) valamint a végeredményt. A mérési eredmények addig lesznek a memóriában, amíg meg nem nyomja a CLR gombot, vagy ki nem cseréli az elemet. b) 5 külön memória lehetővé teszi a külön mérési eredmények elmentését. Ha betelik a memória, nem lehet újabb mérési eredményeket elmenteni, amíg ki nem törli a memóriát, a CLR gomb segítségével. 11) A memóriában elmentett adatok előhívása: a) Az elmentett mérési eredmények előhívása céljából, nyomja meg a RECALL gombot. Az elmentett távolságok esetén, a kijelzőn látható lesz megfelelően az L1 vagy az L2-es szimbólum. Nyomja meg a W gombot, hogy előhívja a szélességmérés közben elmentett adatokat. A magasságmérés (H), felületmérés (AREA) vagy térfogatmérés (VOLUME) adatainak előhívása azonos módon történik. b) A végeredmények előhívása (az összes elmentett hosszúság-, szélesség-. magasság-, felület- és térfogatmérés eredményére vonatkozik): a készülék bekapcsolása után nyomja meg a SUM+ gombot, ezután nyomja meg a RECALL gombot, hogy előhívja a hosszúságmérés végeredményét, azt követően pedig a szélességmérés végeredményét. Ha az L1 szimbólum jelenik meg, akkor a kijelzett adatok az utolsó összegyűjtött adatcsoportra vonatkoznak, ha SUM L2, akkor a második adatcsoportra vonatkozik, stb. 12) CLR funkció a) Mérés közben nyomja meg a READ gombot, ezután nyomja meg a CLR gombot, hogy lenullázza a kijelzőt. A kijelzőn 0.00 látható. b) A végeredmény törlése: A távolságmérés-végeredmény előhívása után nyomja meg a CLR gombot, hogy törölje az előhívott csoportot. Ezen felül a többi elmentett csoport is törlésre kerül. Ezzel a módszerrel törölhető a SUM L memória. Ezt a memóriát ki lehet törölni a CLR gomb segítségével. c) Az összes elmentett adat törlése: nyomja meg és tartsa lenyomva kb. 2 másodpercig a CLR gombot. Az összes adat törlését dupla hangjelzéssel jelzi a készülék. 13) Maximális lehetséges eredmény: a) Felület: 92.9 m² ( négyzet láb). Az ERROR szimbólum megjelenése azt jelenti, hogy az eredmény nagyobb a megadott határértéknél. b) Térfogat: 28,3 m 3 ( köb láb). Az ERROR szimbólum megjelenése azt jelenti, hogy az eredmény nagyobb a megadott határértéknél.

5 14) A mérés végét jelző szimbólum: a READ gomb megnyomása után a szimbólum jelzi a mérés folyamatát. Engedje el a READ gombot. Egy rövid idő múlva megjelenik a mérési eredmény. Ezen kívül a készülék dupla hangjelzéssel jelzi a mérés végét. Ha a mérés nem sikerült, a kijelzőn az ERROR szimbólum látható, a készülék szimpla hangjelzést ad. A kijelzőről eltűnik a szimbólum. IV. Ha a szimbólum helyett a szimbólum látható, azt jelenti, hogy lemerült az elem, és újra kell kicserélni. A lemerült elem, hibás mérési eredményeket okozhat. V. Üzemi körülmények: a készülék beltéri, vagy szélmentes helyeken alkalmazható 0 C-tól 40 C-ig hőmérsékletben. VI. Mérési körülmények: a készülék az ultrahangok alapján méri a távolságot, tehát a helyes mérési eredmény érdekében irányítsa a készüléket ahhoz a felülethez, amelyhez a távolságot szeretné megmérni, a készüléket függőlegesen tartva a felülethez viszonyítva. A megengedett ingadozás, amely nem okozza a téves eredményt: +/- 5. A pontos mérést nem valósítható meg, ha a felület nem egyenes. Kijelző
