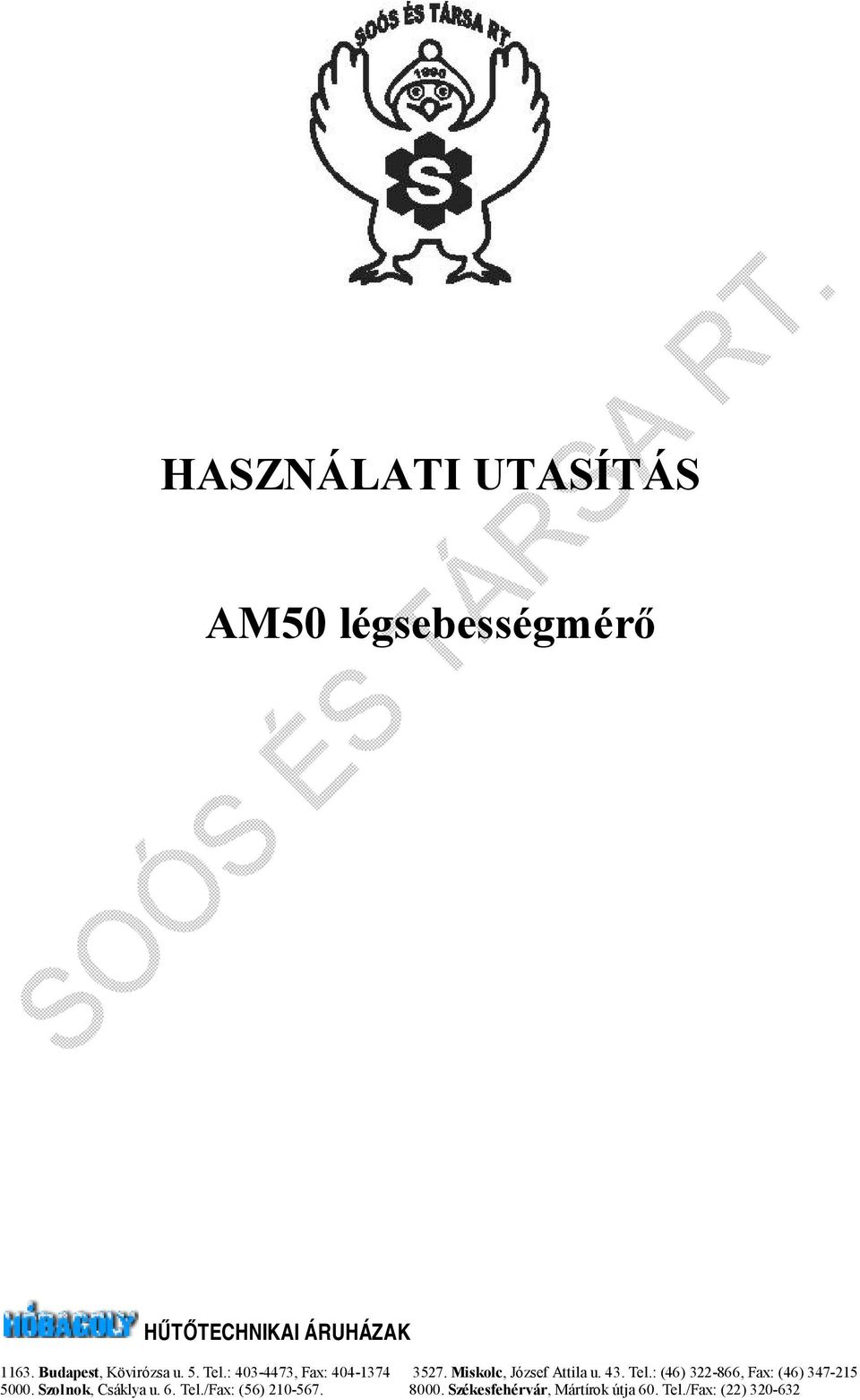

HASZNÁLATI UTASÍTÁS. AM50 légsebességmérő

Átírás

1 HŰTŐTECHNIKAI ÁRUHÁZAK Budapest, Kövirózsa u. 5. Tel.: , Fax: Miskolc, József Attila u. 43. Tel.: (46) , Fax: (46) Szolnok, Csáklya u. 6. Tel./Fax: (56) Székesfehérvár, Mártírok útja 60. Tel./Fax: (22)

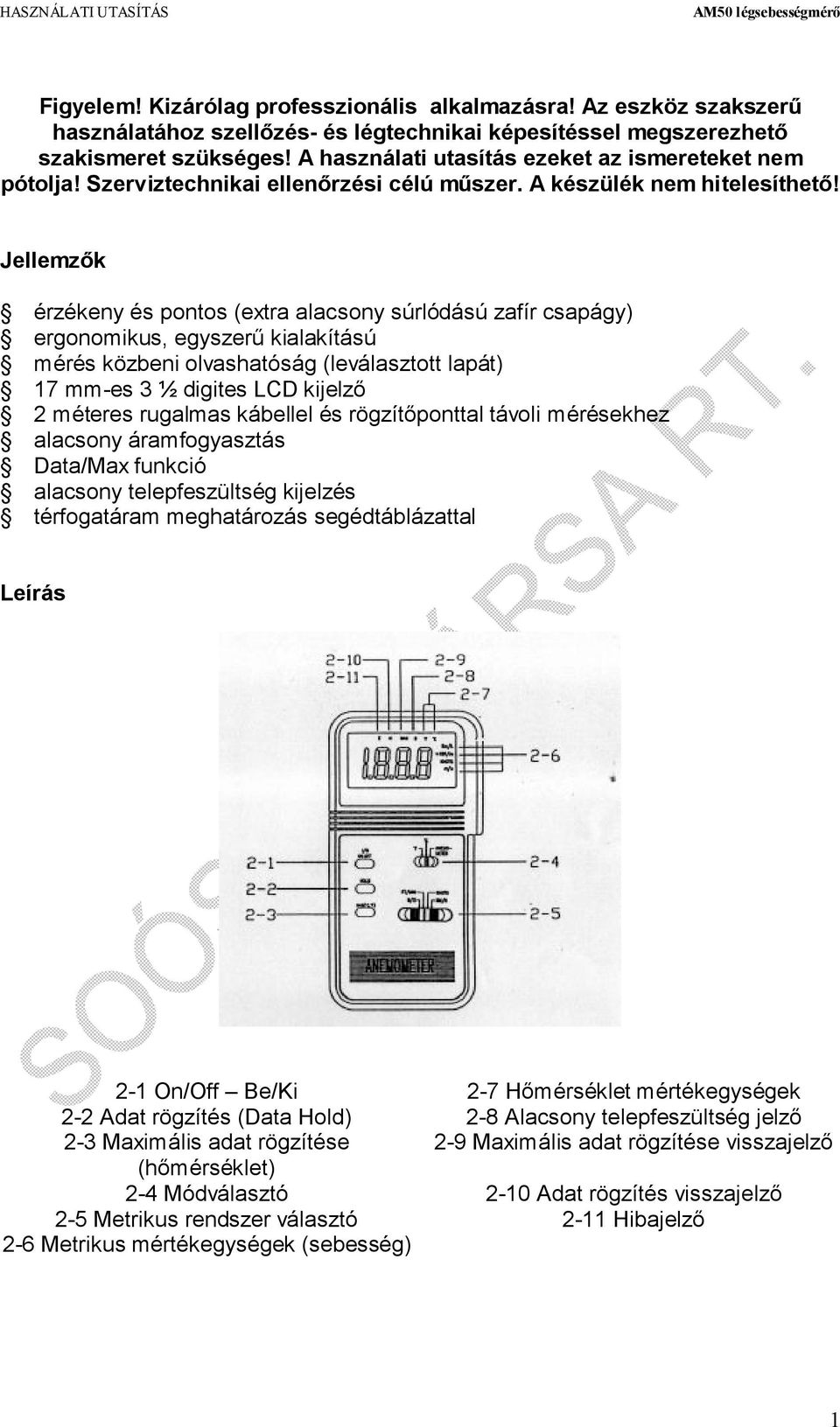

2 Figyelem! Kizárólag professzionális alkalmazásra! Az eszköz szakszerű használatához szellőzés- és légtechnikai képesítéssel megszerezhető szakismeret szükséges! A használati utasítás ezeket az ismereteket nem pótolja! Szerviztechnikai ellenőrzési célú műszer. A készülék nem hitelesíthető! Jellemzők érzékeny és pontos (extra alacsony súrlódású zafír csapágy) ergonomikus, egyszerű kialakítású mérés közbeni olvashatóság (leválasztott lapát) 17 mm-es 3 ½ digites LCD kijelző 2 méteres rugalmas kábellel és rögzítőponttal távoli mérésekhez alacsony áramfogyasztás Data/Max funkció alacsony telepfeszültség kijelzés térfogatáram meghatározás segédtáblázattal Leírás 2-1 On/Off Be/Ki 2-7 Hőmérséklet mértékegységek 2-2 Adat rögzítés (Data Hold) 2-8 Alacsony telepfeszültség jelző 2-3 Maximális adat rögzítése 2-9 Maximális adat rögzítése visszajelző (hőmérséklet) 2-4 Módválasztó 2-10 Adat rögzítés visszajelző 2-5 Metrikus rendszer választó 2-11 Hibajelző 2-6 Metrikus mértékegységek (sebesség) 1

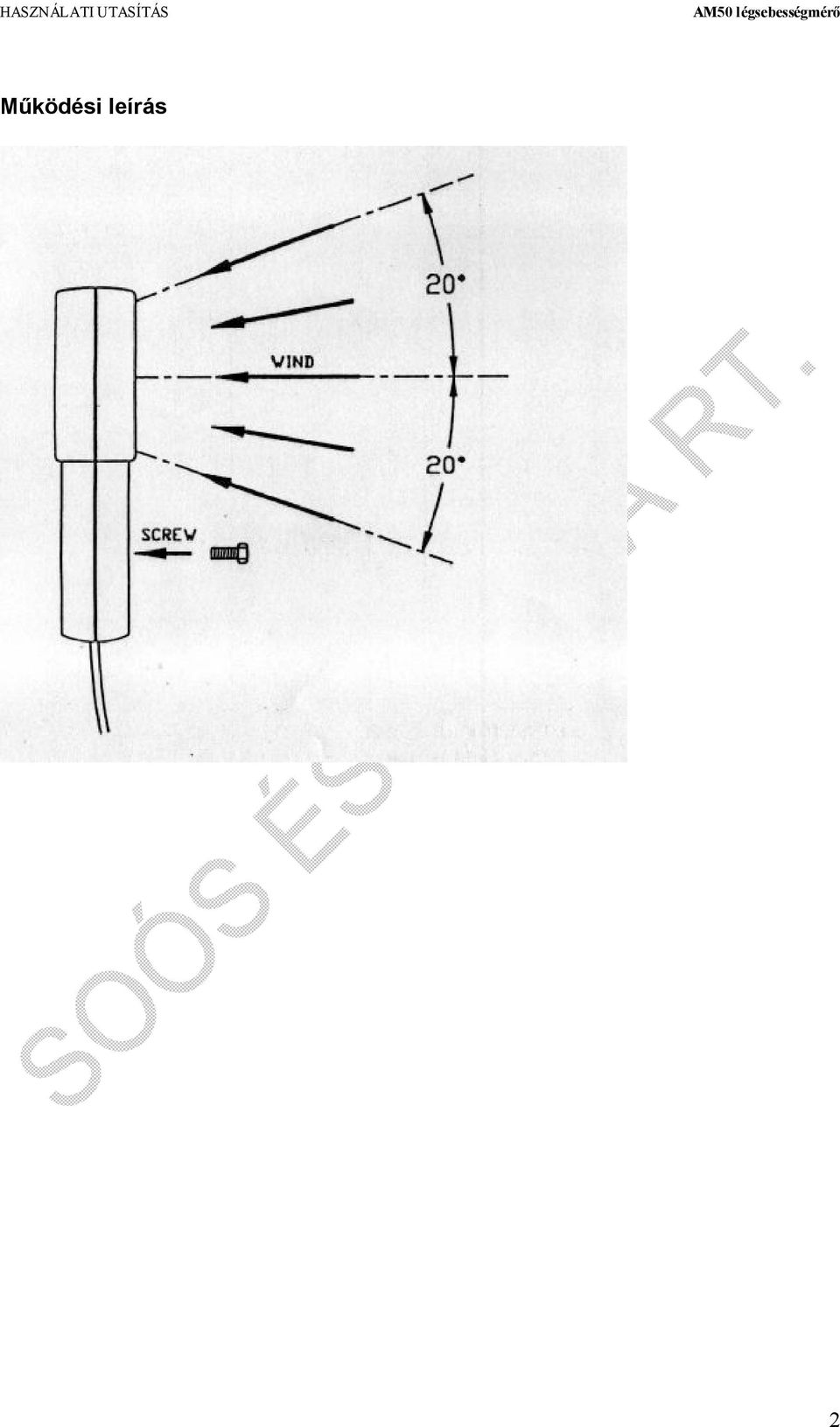

3 Működési leírás 2

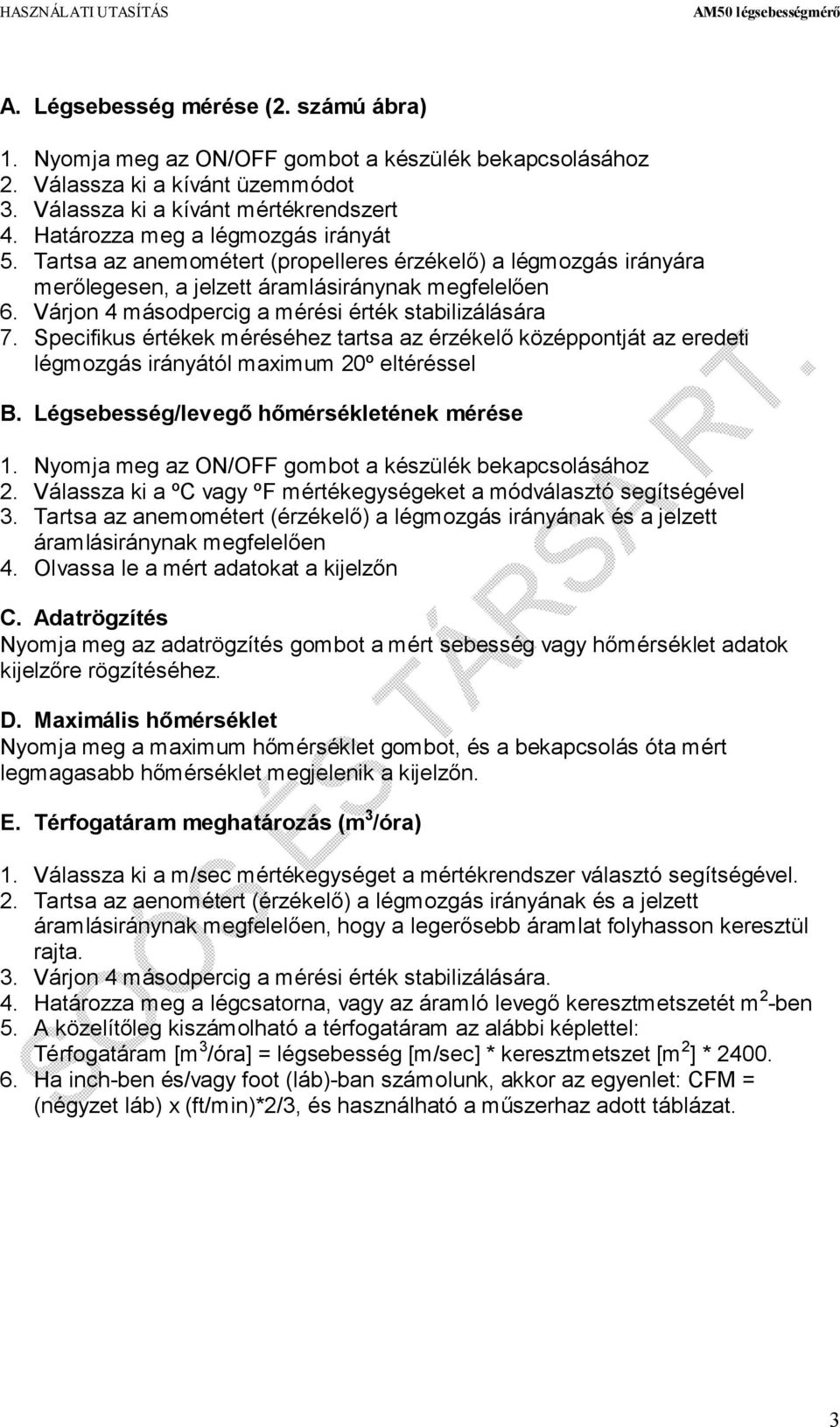

4 A. Légsebesség mérése (2. számú ábra) 1. Nyomja meg az ON/OFF gombot a készülék bekapcsolásához 2. Válassza ki a kívánt üzemmódot 3. Válassza ki a kívánt mértékrendszert 4. Határozza meg a légmozgás irányát 5. Tartsa az anemométert (propelleres érzékelő) a légmozgás irányára merőlegesen, a jelzett áramlásiránynak megfelelően 6. Várjon 4 másodpercig a mérési érték stabilizálására 7. Specifikus értékek méréséhez tartsa az érzékelő középpontját az eredeti légmozgás irányától maximum 20º eltéréssel B. Légsebesség/levegő hőmérsékletének mérése 1. Nyomja meg az ON/OFF gombot a készülék bekapcsolásához 2. Válassza ki a ºC vagy ºF mértékegységeket a módválasztó segítségével 3. Tartsa az anemométert (érzékelő) a légmozgás irányának és a jelzett áramlásiránynak megfelelően 4. Olvassa le a mért adatokat a kijelzőn C. Adatrögzítés Nyomja meg az adatrögzítés gombot a mért sebesség vagy hőmérséklet adatok kijelzőre rögzítéséhez. D. Maximális hőmérséklet Nyomja meg a maximum hőmérséklet gombot, és a bekapcsolás óta mért legmagasabb hőmérséklet megjelenik a kijelzőn. E. Térfogatáram meghatározás (m 3 /óra) 1. Válassza ki a m/sec mértékegységet a mértékrendszer választó segítségével. 2. Tartsa az aenométert (érzékelő) a légmozgás irányának és a jelzett áramlásiránynak megfelelően, hogy a legerősebb áramlat folyhasson keresztül rajta. 3. Várjon 4 másodpercig a mérési érték stabilizálására. 4. Határozza meg a légcsatorna, vagy az áramló levegő keresztmetszetét m 2 -ben 5. A közelítőleg kiszámolható a térfogatáram az alábbi képlettel: Térfogatáram [m 3 /óra] = légsebesség [m/sec] * keresztmetszet [m 2 ] * Ha inch-ben és/vagy foot (láb)-ban számolunk, akkor az egyenlet: CFM = (négyzet láb) x (ft/min)*2/3, és használható a műszerhaz adott táblázat. 3

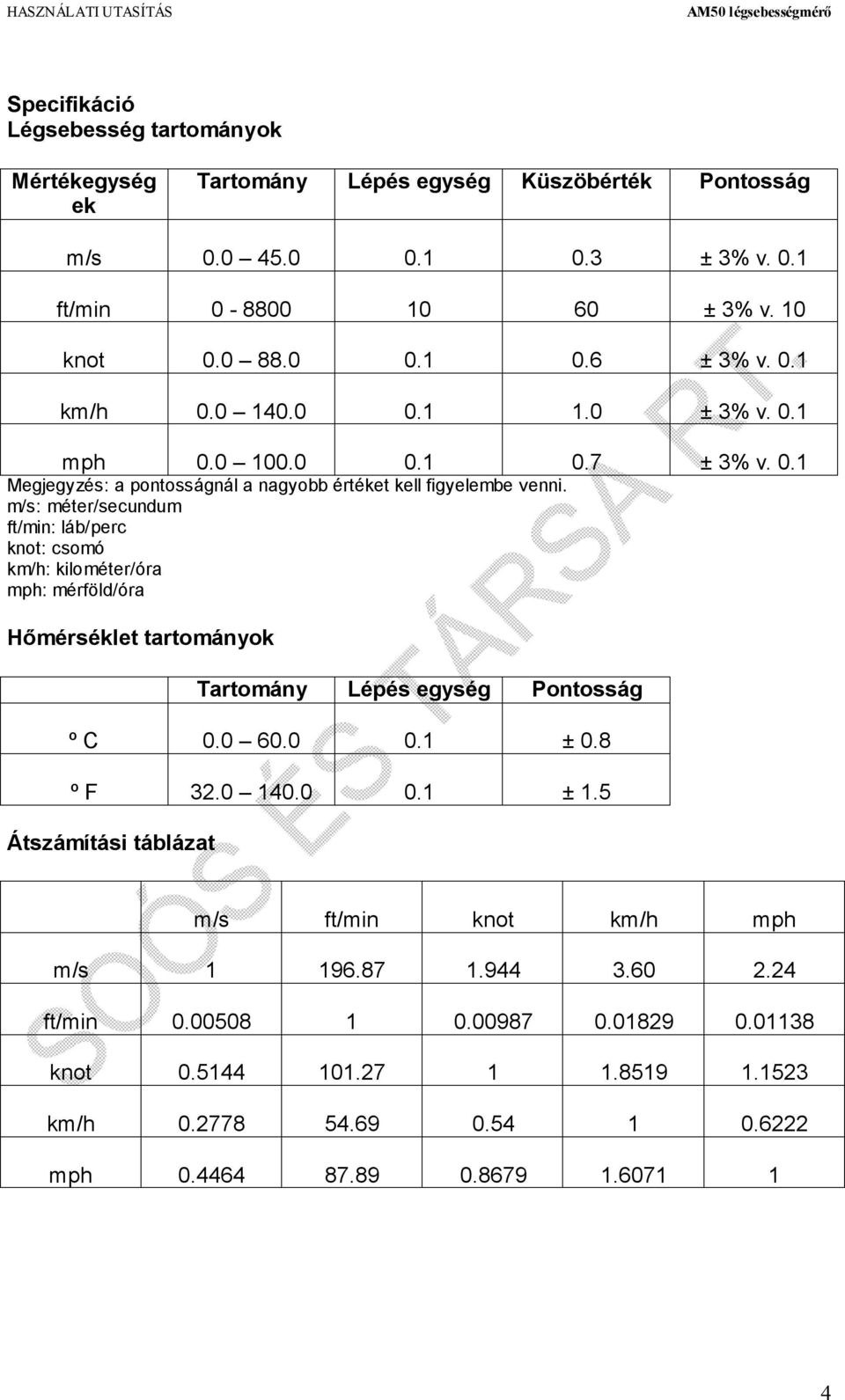

5 Specifikáció Légsebesség tartományok Mértékegység ek Tartomány Lépés egység Küszöbérték Pontosság m/s ± 3% v. 0.1 ft/min ± 3% v. 10 knot ± 3% v. 0.1 km/h ± 3% v. 0.1 mph ± 3% v. 0.1 Megjegyzés: a pontosságnál a nagyobb értéket kell figyelembe venni. m/s: méter/secundum ft/min: láb/perc knot: csomó km/h: kilométer/óra mph: mérföld/óra Hőmérséklet tartományok Tartomány Lépés egység Pontosság º C ± 0.8 º F ± 1.5 Átszámítási táblázat m/s ft/min knot km/h mph m/s ft/min knot km/h mph

6 Csapágy: zafír betétes csapágy Hőmérséklet szenzor: K típusú termoelem Rögzítő anya: ¼ x 20 (fotomenet) Működési hőmérséklet: mérő: 32 º F ~ 122 º F (0 º C ~ 50 º C) lapát: 32 º F ~ 140 º F (0 º C ~ 60 º C) Működési páratartalom: kevesebb, mint 80 % RH Működési nyomás: 500 mb ~ 2 Bar Tárolási hőmérséklet: -40 º C ~ 60 º C (-40 º F ~ 140 º F) Fogyasztás: kb. 6 ma Elem típus: 9V Elem élettartama: 50 üzemóra (300 maórás elemnél) Légsebesség mérés mintavételezési ideje: m/s kb. 0.6 másodperc ft/min kb. 1.2 másodperc knot kb. 1.2 másodperc km/h kb. 2.2 másodperc Méretek: Mérő Lapát egység Súly: Tartozék: 88 x 168 x 26.2 mm 66 x x 29.2 mm 350 g Hordozható táska Felhasználói útmutató 9V elem 5

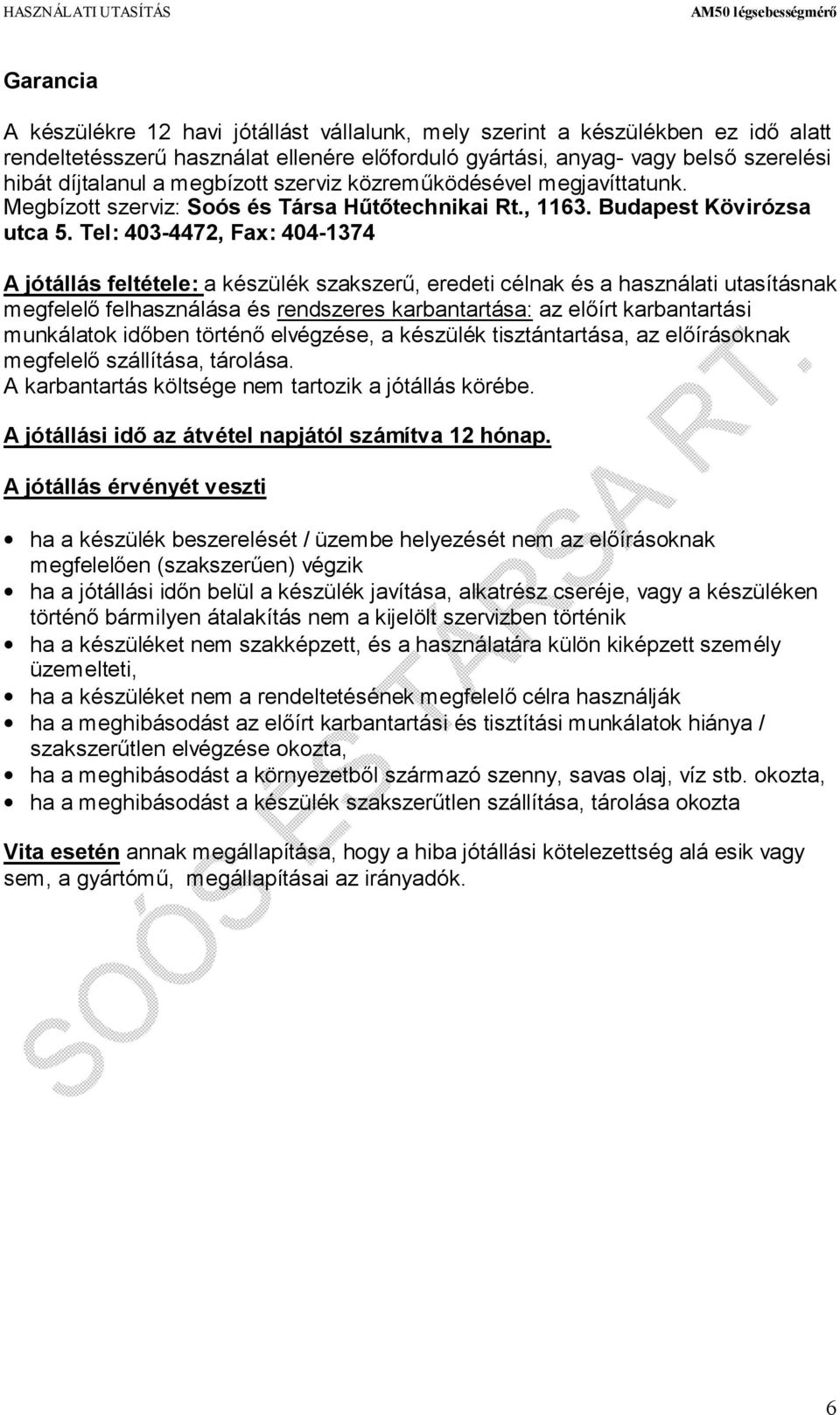

7 Garancia A készülékre 12 havi jótállást vállalunk, mely szerint a készülékben ez idő alatt rendeltetésszerű használat ellenére előforduló gyártási, anyag- vagy belső szerelési hibát díjtalanul a megbízott szerviz közreműködésével megjavíttatunk. Megbízott szerviz: Soós és Társa Hűtőtechnikai Rt., Budapest Kövirózsa utca 5. Tel: , Fax: A jótállás feltétele: a készülék szakszerű, eredeti célnak és a használati utasításnak megfelelő felhasználása és rendszeres karbantartása: az előírt karbantartási munkálatok időben történő elvégzése, a készülék tisztántartása, az előírásoknak megfelelő szállítása, tárolása. A karbantartás költsége nem tartozik a jótállás körébe. A jótállási idő az átvétel napjától számítva 12 hónap. A jótállás érvényét veszti ha a készülék beszerelését / üzembe helyezését nem az előírásoknak megfelelően (szakszerűen) végzik ha a jótállási időn belül a készülék javítása, alkatrész cseréje, vagy a készüléken történő bármilyen átalakítás nem a kijelölt szervizben történik ha a készüléket nem szakképzett, és a használatára külön kiképzett személy üzemelteti, ha a készüléket nem a rendeltetésének megfelelő célra használják ha a meghibásodást az előírt karbantartási és tisztítási munkálatok hiánya / szakszerűtlen elvégzése okozta, ha a meghibásodást a környezetből származó szenny, savas olaj, víz stb. okozta, ha a meghibásodást a készülék szakszerűtlen szállítása, tárolása okozta Vita esetén annak megállapítása, hogy a hiba jótállási kötelezettség alá esik vagy sem, a gyártómű, megállapításai az irányadók. 6
