HASZNÁLATI UTASÍTÁS. CC-1000E digitális lefejtő mérleg

Átírás

1 HŰTŐTECHNIKAI ÁRUHÁZAK Budapest, Kövirózsa u. 5. Tel.: , Fax: Miskolc, József Attila u. 43. Tel.: (46) , Fax: (46) Szolnok, Csáklya u. 6. Tel./Fax: (56) Székesfehérvár, Mártírok útja 60. Tel./Fax: (22)

2 Megjegyzés: Ez a készülék csak biztonsági hűtőközeghez használható 1.) A készülék bekapcsolása Helyezzen az elemtartóba 9 voltos elemet. Csatlakoztassa a mérleghez a hozzátartozó 220 V os adaptert, és dugja az áramátalakítót a 220 V-os konnektorba. Kapcsoljuk be készüléket ( ON feliratú gomb). A kijelzőn a következő szöveg jelenik meg: Compute-A-Charge, CC-1000 Amennyiben a kijelzőn az alábbi szöveg jelenik meg Üres elem cserélje ki az elemet, ezt követően az alábbi szöveg jelenik meg a kijelzőn: nettó súly Amennyiben elemcserére kerül sor, a fent említett műveleteket újra el kell végezni. 2.) Nyelv módosítása a kijelzőn Az alapbeállítás nyelve az angol. Ugyanakkor 6 különböző nyelv közül választhat. A készüléket kapcsolja ki, az elemet helyezze a készülékbe, valamint csatlakoztassa a hálózati feszültséghez. Nyomja le egyszerre és a következő sorrendben a SET és az ON gombokat addig az ideig, amíg a kijelzőn megjelenik egy nyelv. A lefelé mutató nyíllal jelölje ki a kívánt nyelvet. A SET gombbal erősítse meg a kiválasztást. A GO gombbal is erősítse meg a kiválasztást A kijelzőn az alábbi szöveg jelenik meg: Compute-A Charge majd a nettó tömeg Az Ön által kiválasztott nyelv a további felhasználásra tárolva van 3.) A tömegegység kiválasztása Az alapbeállítás lb és oz (Imperial) A tömegegység megváltoztatásához, nyomja meg az lb/kg gombot. A kijelzőn jelenik meg, valamint a jobb oldalon a 25-ös szám. A 25-ös szám azt jelenti, hogy a készülék most milyen mérési pontossággal dolgozik, itt tehát azt, hogy 25 grammos pontossággal dolgozik. A pontosságot 3 különböző fokban tudja beállítani; 25, 15, 10 g Nyomja meg egyszer a lb/kg gombot, ezáltal az alapbeállítás 25-ről 15-re változik, vagy nyomja meg kétszer a gombot, az alapbeállítás 10 grammra változik. Az ön által kiválasztott pontosság automatikusan tárolva van a további felhasználásokra. 4.) A CC-1000 beprogramozása A mérleg akkor fog automatikusan működni, valamint akkor lehet beprogramozni, amikor a készülékben jól működő elem van, és egyidejűleg a készülék a hálózathoz csatlakoztatva van. 1

3 5.) Rendszer töltése Állítson egy megtöltött hűtőközegpalackot a mérlegtányér közepére Csatlakoztassa a hűzőközegpalack töltőtömlőjét a mérleg IN jelű csatlakozójába. (Ajánlatos egy szűrőt tenni a csatlakozócsonkok elé, hogy a mágnesszelep elszennyeződését elkerüljük). Csatlakoztassa az OUT jelű gombhoz tartozó másik tömlőt a megtöltendő hűtő-vagy klímakészülék alacsony nyomású oldalához. Nyomja meg az ON jelű gombot. A mérleg a hűtőközegpalack súlyát a meglévő tartalommal nulla tömeggel tárolja. Nyomja meg a SET gombot. A lefelé-és felfelé mutató nyilak segítségével adja meg a betölteni kívánt hűtőközeg mennyiségét. Nyomja meg a GO gombot és ezzel a töltés elindul. Amikor a töltés befejeződött a mérleg mágnesszelepe lezár és ezzel befejezi a töltési folyamatot és vészjelzést ad. Nyomja meg a MODE gombot, hogy a vészjelzés befejeződjön. Ezzel a töltési folyamat lezárult. 6.) A hűtőközeg lefejtése Állítson a tálca közepére egy üres, szabványos hűtőközegpalackot. Csatlakoztassa ezen hűtőközegpalack töltőtömlőjét a mérleg OUT jelű csatlakozócsonkjához. Kösse össze egy további töltőtömlővel a lefejtő állomás kimenetét a mérleg IN jelű csatlakozójával (Mint ahogy azt már az 5. Pontban leírtuk, azt tanácsoljuk, hogy itt is tegyen be egy szűrőt a mérleg IN jelű csatlakozócsonkja elé). Nyomja meg az ON gombot. A CC-1000 készülék a mérlegtányéron álló hűtőközegpalack súlyát nulla tömegnek veszi és tárolja. Nyomja meg a SET gombot. A lefelé és felfelé mutató nyilakkal jelölje ki azt a hűtőközegmennyiséget, amelyet lefejteni kíván. Nyomja meg a GO gombot és ezzel a lefejtési folyamat elindul. Kapcsolja be rögtön a lefejtő állomást. Amikor a lefejtési folyamat befejeződött a mágnesszelep lekapcsol és megszólal egy vészjelzés. Kapcsolja ki a lefejtő állomást, nyomja meg a MODE gombot, ezáltal megszünteti a vészjelzést. Megjegyzés: A HOLD gombot csak akkor nyomja meg, ha a lefejtési folyamatot meg akarja szakítani, vagy a hűtőközegpalackot ki akarja cserélni. 2

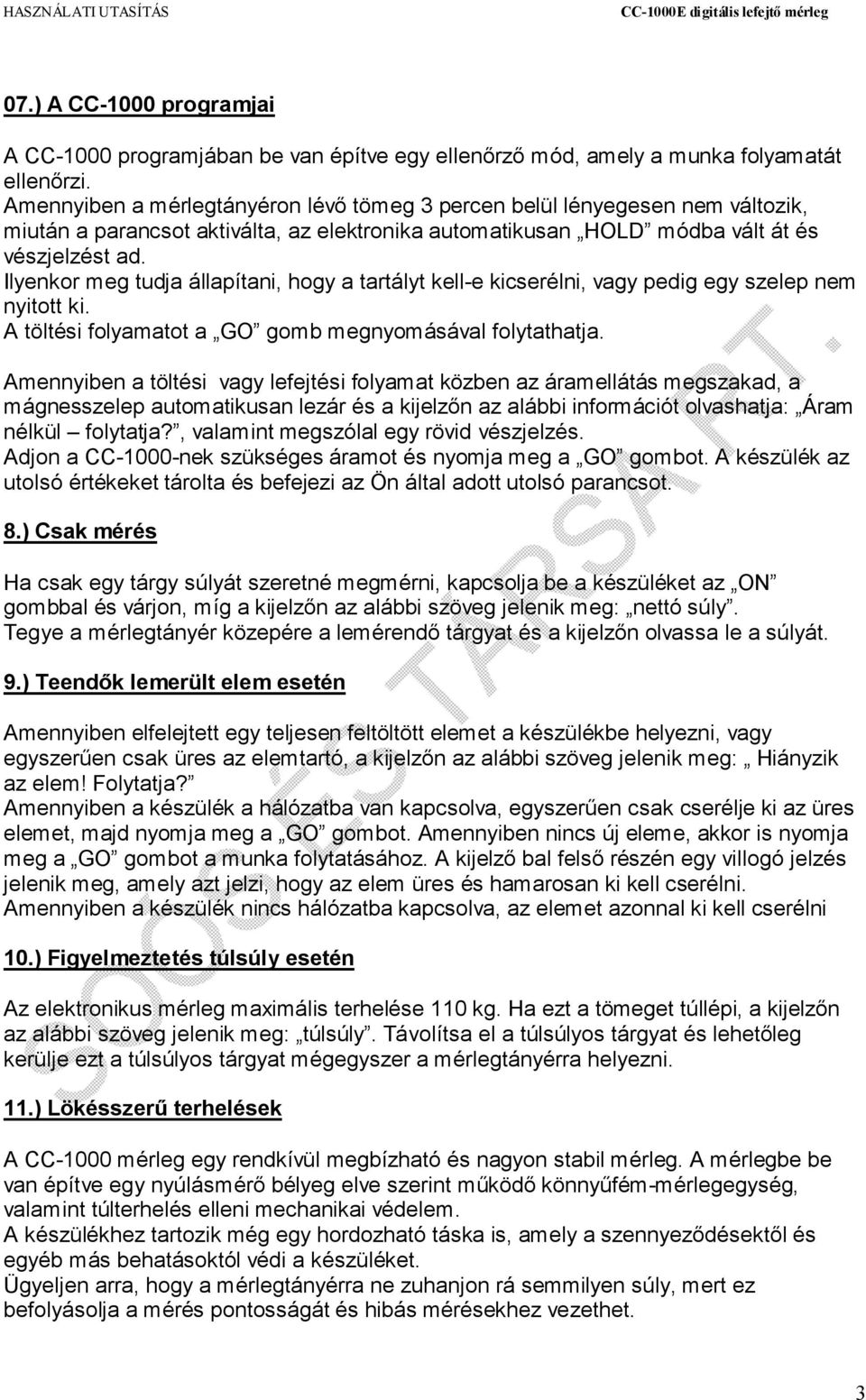

4 07.) A CC-1000 programjai A CC-1000 programjában be van építve egy ellenőrző mód, amely a munka folyamatát ellenőrzi. Amennyiben a mérlegtányéron lévő tömeg 3 percen belül lényegesen nem változik, miután a parancsot aktiválta, az elektronika automatikusan HOLD módba vált át és vészjelzést ad. Ilyenkor meg tudja állapítani, hogy a tartályt kell-e kicserélni, vagy pedig egy szelep nem nyitott ki. A töltési folyamatot a GO gomb megnyomásával folytathatja. Amennyiben a töltési vagy lefejtési folyamat közben az áramellátás megszakad, a mágnesszelep automatikusan lezár és a kijelzőn az alábbi információt olvashatja: Áram nélkül folytatja?, valamint megszólal egy rövid vészjelzés. Adjon a CC-1000-nek szükséges áramot és nyomja meg a GO gombot. A készülék az utolsó értékeket tárolta és befejezi az Ön által adott utolsó parancsot. 8.) Csak mérés Ha csak egy tárgy súlyát szeretné megmérni, kapcsolja be a készüléket az ON gombbal és várjon, míg a kijelzőn az alábbi szöveg jelenik meg: nettó súly. Tegye a mérlegtányér közepére a lemérendő tárgyat és a kijelzőn olvassa le a súlyát. 9.) Teendők lemerült elem esetén Amennyiben elfelejtett egy teljesen feltöltött elemet a készülékbe helyezni, vagy egyszerűen csak üres az elemtartó, a kijelzőn az alábbi szöveg jelenik meg: Hiányzik az elem! Folytatja? Amennyiben a készülék a hálózatba van kapcsolva, egyszerűen csak cserélje ki az üres elemet, majd nyomja meg a GO gombot. Amennyiben nincs új eleme, akkor is nyomja meg a GO gombot a munka folytatásához. A kijelző bal felső részén egy villogó jelzés jelenik meg, amely azt jelzi, hogy az elem üres és hamarosan ki kell cserélni. Amennyiben a készülék nincs hálózatba kapcsolva, az elemet azonnal ki kell cserélni 10.) Figyelmeztetés túlsúly esetén Az elektronikus mérleg maximális terhelése 110 kg. Ha ezt a tömeget túllépi, a kijelzőn az alábbi szöveg jelenik meg: túlsúly. Távolítsa el a túlsúlyos tárgyat és lehetőleg kerülje ezt a túlsúlyos tárgyat mégegyszer a mérlegtányérra helyezni. 11.) Lökésszerű terhelések A CC-1000 mérleg egy rendkívül megbízható és nagyon stabil mérleg. A mérlegbe be van építve egy nyúlásmérő bélyeg elve szerint működő könnyűfém-mérlegegység, valamint túlterhelés elleni mechanikai védelem. A készülékhez tartozik még egy hordozható táska is, amely a szennyeződésektől és egyéb más behatásoktól védi a készüléket. Ügyeljen arra, hogy a mérlegtányérra ne zuhanjon rá semmilyen súly, mert ez befolyásolja a mérés pontosságát és hibás mérésekhez vezethet. 3

5 Elvész a garanciális igény, ha bebizonyítható, hogy a nyúlásmérő bélyeget lökésszerű terhelés érte és emiatt az eldeformálódott. A hűtőközegpalackot tehát mindig óvatosan és központilag helyezze rá a mérlegtányérra. 12. Műszaki jellemzők Mérési kapacitás: kg Figyelmeztetés túlterhelés ellen: 120 kg-nál, aztán megsérül a nyúlásmérő bélyeg Üzemi hőmérséklet: -20 C-tól + 70 C-ig Tárolási hőmérséklet: -30 C-tól + 85 C-is Mérési pontosság: a programozott beállítás szerint, 10, 15, 20 g Eltérés a mérési pontosságtól üzemi hőmérsékleten: kb. 0,015% a leolvasási értékhez viszonyítva Üzemi feszültség: 9 V-os egyenáramú adapter és 300 ma kimeneti áram Kiegészítő áram: 9 V-os elem, csak korlátozott funkciók használhatók; a mágneszelep funkció nem működik, és a kijelző megvilágítása csak max. 12 óráig tart. Súly: kb. 8, 00 kg Méret: ,90 cm (szélesség mélység magasság) 4

6 Garancia A készülékre 12 havi jótállást vállalunk, mely szerint a készülékben ez idõ alatt rendeltetésszerû használat ellenére elõforduló gyártási, anyag- vagy belsõ szerelési hibát díjtalanul a megbízott szerviz közremûködésével megjavíttatunk. Megbízott szervíz: Soós és Társa Hûtõtechnikai Rt., Budapest Kövirózsa utca 5. Tel: , Fax: A jótállás feltétele: a készülék szakszerû, eredeti célnak és a használati utasításnak megfelelõ felhasználása és rendszeres karbantartása: az elõírt karbantartási munkálatok idõben történõ elvégzése, a készülék tisztántartása, az elõírásoknak megfelelõ szállítása, tárolása. A karbantartás költsége nem tartozik a jótállás körébe. A jótállási idõ az átvétel napjától számítva 12 hónap. A jótállás érvényét veszti ha a készülék beszerelését / üzembe helyezését nem az előírásoknak megfelelően (szakszerűen) végzik ha a jótállási időn belül a készülék javítása, alkatrész cseréje, vagy a készüléken történő bármilyen átalakítás nem a kijelölt szervízben történik ha a készüléket nem szakképzett, és a használatára külön kiképzett személy üzemelteti, ha a készüléket nem a rendeltetésének megfelelõ célra használják ha a meghibásodást az előírt karbantartási és tisztítási munkálatok hiánya / szakszerűtlen elvégzése okozta, ha a meghibásodást a környezetből származó szenny, savas olaj, víz stb. okozta, ha a meghibásodást a készülék szakszerűtlen szállítása, tárolása okozta Vita esetén annak megállapítása, hogy a hiba jótállási kötelezettség alá esik vagy sem, a gyártómû, megállapításai az irányadók. 5

7 CE MEGFELELŐSÉGI NYILATKOZAT Alulírott, mint az alábbi termék forgalmazója ezennel kijelentem, hogy a Gyártó: Cím: Termék: CPS Products Inc East 31 st Street Hialeah, FL CC 100E, CC1000E digitális lefejtő mérleg megfelel az Ipari, Kereskedelmi és Idegenforgalmi Miniszter által kiadott 79/1997. (XII.31.) IKIM rendelet és a következő EK direktívák előírásainak: 89/392/EEC Gépek direktíva és az alábbi szabványok ill. műszaki előírások kerültek alkalmazásra: száma: címe: rész: MSZ EN EMC IT berend. rádiózavar jell.és mér. módsz. MSZ EN EMC zavartűrés.lakóhelyi, kereskedelmi és kisipari környezet IEC kv CD; 8 kv AD IEC V/m, CW IEC V jelvonal, 1 kv AC erősáram Egyéb hivatkozások és a vonatkozó direktívák által megkívánt információk: A készülék nem használható és nem építhető be, ha a készülék melybe beépíteni kívánjuk, vagy mellyel együtt kívánjuk működtetni, nem felel meg a fenti előírásoknak. Ezen nyilatkozatot a gyártó által kiadott megfelelőségi nyilatkozat alapján állítottuk ki. Kelt: Budapest, március Faludy Péter Soós és Társa Rt, Bp. Kövirózsa u.5. 6
