HASZNÁLATI UTASÍTÁS. TIF 1000 DC digitális lakatárammérő

Átírás

1 HŰTŐTECHNIKAI ÁRUHÁZAK Budapest, Kövirózsa u. 5. Tel.: , Fax: Miskolc, József Attila u. 43. Tel.: (46) , Fax: (46) Szolnok, Csáklya u. 6. Tel./Fax: (56) Székesfehérvár, Mártírok útja 60. Tel./Fax: (22)

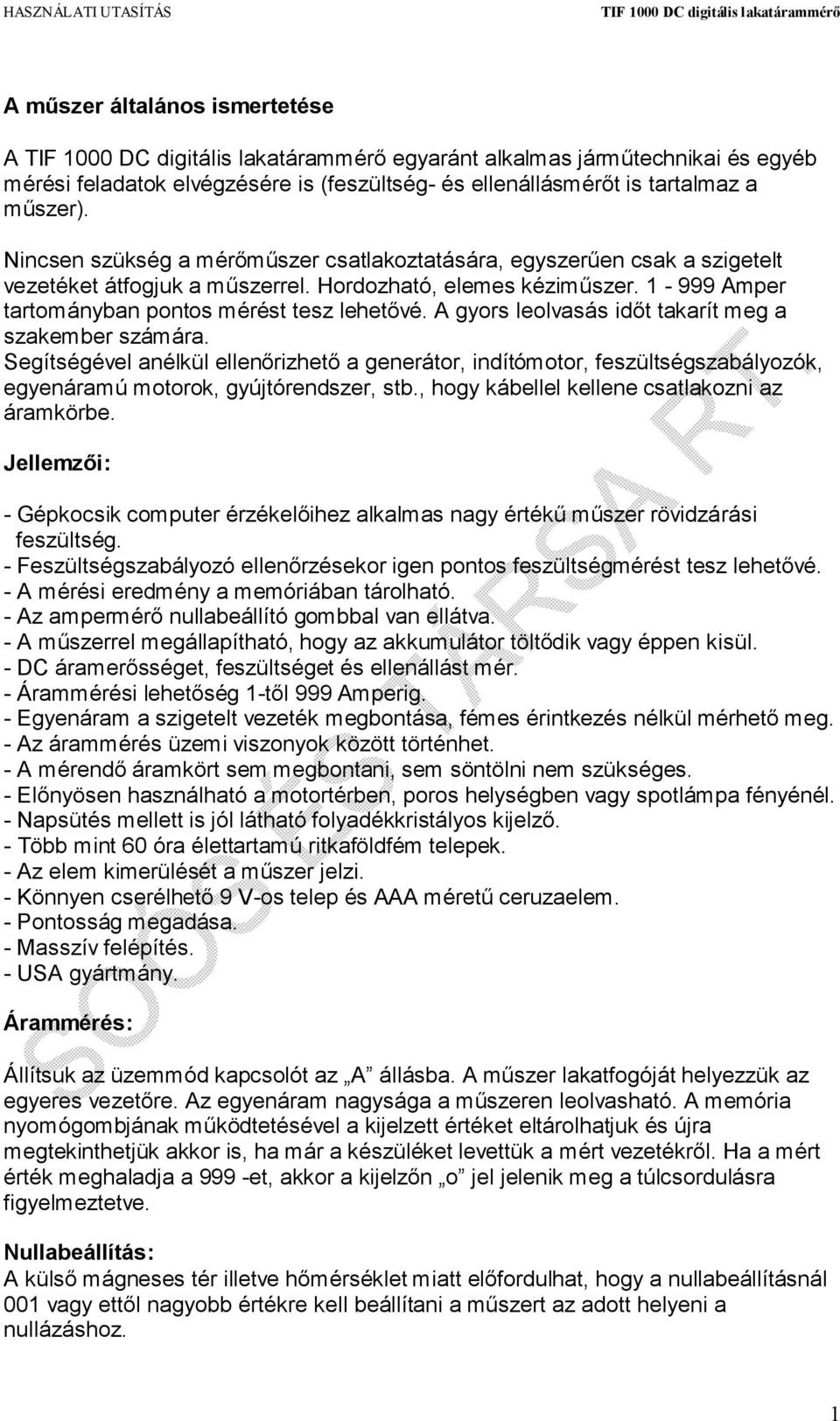

2 A műszer általános ismertetése A egyaránt alkalmas járműtechnikai és egyéb mérési feladatok elvégzésére is (feszültség- és ellenállásmérőt is tartalmaz a műszer). Nincsen szükség a mérőműszer csatlakoztatására, egyszerűen csak a szigetelt vezetéket átfogjuk a műszerrel. Hordozható, elemes kéziműszer Amper tartományban pontos mérést tesz lehetővé. A gyors leolvasás időt takarít meg a szakember számára. Segítségével anélkül ellenőrizhető a generátor, indítómotor, feszültségszabályozók, egyenáramú motorok, gyújtórendszer, stb., hogy kábellel kellene csatlakozni az áramkörbe. Jellemzői: - Gépkocsik computer érzékelőihez alkalmas nagy értékű műszer rövidzárási feszültség. - Feszültségszabályozó ellenőrzésekor igen pontos feszültségmérést tesz lehetővé. - A mérési eredmény a memóriában tárolható. - Az ampermérő nullabeállító gombbal van ellátva. - A műszerrel megállapítható, hogy az akkumulátor töltődik vagy éppen kisül. - DC áramerősséget, feszültséget és ellenállást mér. - Árammérési lehetőség 1-től 999 Amperig. - Egyenáram a szigetelt vezeték megbontása, fémes érintkezés nélkül mérhető meg. - Az árammérés üzemi viszonyok között történhet. - A mérendő áramkört sem megbontani, sem söntölni nem szükséges. - Előnyösen használható a motortérben, poros helységben vagy spotlámpa fényénél. - Napsütés mellett is jól látható folyadékkristályos kijelző. - Több mint 60 óra élettartamú ritkaföldfém telepek. - Az elem kimerülését a műszer jelzi. - Könnyen cserélhető 9 V-os telep és AAA méretű ceruzaelem. - Pontosság megadása. - Masszív felépítés. - USA gyártmány. Árammérés: Állítsuk az üzemmód kapcsolót az A állásba. A műszer lakatfogóját helyezzük az egyeres vezetőre. Az egyenáram nagysága a műszeren leolvasható. A memória nyomógombjának működtetésével a kijelzett értéket eltárolhatjuk és újra megtekinthetjük akkor is, ha már a készüléket levettük a mért vezetékről. Ha a mért érték meghaladja a 999 -et, akkor a kijelzőn o jel jelenik meg a túlcsordulásra figyelmeztetve. Nullabeállítás: A külső mágneses tér illetve hőmérséklet miatt előfordulhat, hogy a nullabeállításnál 001 vagy ettől nagyobb értékre kell beállítani a műszert az adott helyeni a nullázáshoz. 1

3 Áramirány meghatározása: A műszer egyik oldala + jellel a másik oldala - jellel van jelölve. Ha az árammérésnél a műszer pozitív értéket jelez, az azt jelenti, hogy az áram iránya a + oldal felől a - oldal irányába mutat. Ha a kijelzett érték negatív az áramirány éppen az előző ellentettje. Megjegyzés: árammérés esetén el kell távolítani a rögzített tapintócsúcsot. Egyenfeszültség (DC) mérés : Helyezzük fel a rögzített és a vezetékkel ellátott tapintócsúcsot. Forgassuk az üzemmódkapcsolót a V/Ohm állásba. Érintsük meg a tapintócsúccsal a mérendő pontot. Ügyeljünk a jó érintkezésre. Ha a mért érték 99.9 felett van o jel jelzi a műszer túlcsordulását. A bemeneti ellenállás 10 Mohm, annak érdekében hogy ne károsítsa az autó fedélzeti számítógépének áramköreit. Ellenállásmérés: A tapintó csúcsokat ugyanúgy csatlakoztassuk, mint ahogy feszültségmérésnél. Forgassuk az üzemmódkapcsolót V/Ohm állásba. Fontos! A mérendő kört válasszuk le feszültségforrásról és a benne lévő kondenzátorokat feltétlenül süssük ki ellenállás mérés előtt. Az ellenállásméréshez feltétlenül fontosak a tiszta érintkezések. A műszer alkalmas 0.1 Ohm mérésére is. Az elszennyeződött vagy nem fémtiszta érintkezők csökkentik a műszer pontosságát. Az érintkezési, csatlakozási pontokat tisztítsuk meg finom fémszövettel. Ellenállásmérés közben tartsuk nyomva a műszer kezelőoldalán található Ohms gombot. Ha a mért érték meghaladja a 99.9 értéket a kijelzőn o jelzi a műszer túlcsordulását. Telepfeszültség jelzése Lemerült telepek jelzése: Ha a telep feszültsége eléri a 8.4 V -ot, a telep lemerültnek tekinthető, ekkor a kijelzőn L betű jelenik meg ennek jelzésére. Ilyenkor ki kell cserélni a 9 V-os és az AAA ceruzaelemet. Alkálielemek hosszabb élettartamúak. Olvadóbetét cseréje a tapintócsúcsban: Csavarjuk szét a csúcs nyelét és cseréljük ki a betétet. 2

4 A műszer cserélhető részei: Rögzített tapintócsúcs Biztosítóbetétes csúcs, fekete Hordtáska TIF biztosító betét, 6 db-os #DC101 #DC102B #TIF1254 #TIF1205 Figyelem! A műszer az egyenáram nagyságát az áram által átjárt vezető körüli kialakuló mágneses mező alapján méri. A mérés helyén lévő erős külső mágneses tér megzavarhatja a mérést. Műszaki adatok: Méréshatár árammérésnél: A DC Pontosság: leolvasott érték +-2%, +-1 digit 1 és 700 A között, 0 -tól -4% -ig 700 és 800 A között, - 1 -től -8% -ig 801 és 1000 A között. Méréshatár feszültségmérésnél: V DC Pontosság: leolvasott érték +-1%, +-1 digit, Bemeneti ellenállás: 10 Mohm Méréshatár Ohm mérésnél: Ohm Pontosság: leolvasott érték +-2%, +-1 digit Környezeti hőmérséklet: F Mérendő kábel max. átmérője: 2.13 cm Tömeg: kg Méretek: 19.0 cm x 7.9 cm x 3.81 cm 3

5 Garancia A készülékre 12 havi jótállást vállalunk, mely szerint a készülékben ez idõ alatt rendeltetésszerû használat ellenére elõforduló gyártási, anyag- vagy belsõ szerelési hibát díjtalanul a megbízott szerviz közremûködésével megjavíttatunk. Megbízott szervíz: Soós és Társa Hûtõtechnikai Rt., Budapest Kövirózsa utca 5. Tel: , Fax: A jótállás feltétele: a készülék szakszerű, eredeti célnak és a használati utasításnak megfelelõ felhasználása és rendszeres karbantartása: az elõírt karbantartási munkálatok idõben történõ elvégzése, a készülék tisztántartása, az elõírásoknak megfelelõ szállítása, tárolása. A karbantartás költsége nem tartozik a jótállás körébe. A jótállási idõ az átvétel napjától számítva 12 hónap. A jótállás érvényét veszti ha a készülék beszerelését / üzembe helyezését nem az előírásoknak megfelelően (szakszerűen) végzik ha a jótállási időn belül a készülék javítása, alkatrész cseréje, vagy a készüléken történő bármilyen átalakítás nem a kijelölt szervízben történik ha a készüléket nem szakképzett, és a használatára külön kiképzett személy üzemelteti, ha a készüléket nem a rendeltetésének megfelelõ célra használják ha a meghibásodást az előírt karbantartási és tisztítási munkálatok hiánya / szakszerűtlen elvégzése okozta, ha a meghibásodást a környezetből származó szenny, savas olaj, víz stb. okozta, ha a meghibásodást a készülék szakszerűtlen szállítása, tárolása okozta Vita esetén annak megállapítása, hogy a hiba jótállási kötelezettség alá esik vagy sem, a gyártómű, megállapításai az irányadók. 4
