LAKATFOGÓ AC/DC TRUE RMS AX-355

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "LAKATFOGÓ AC/DC TRUE RMS AX-355"

Átírás

1 LAKATFOGÓ AC/DC TRUE RMS AX-355 HASZNÁLATI ÚTMUTATÓ

2 TARTALOMJEGYZÉK 1. Mérési határértékek A biztonsággal kapcsolatos információk Funkciók A mérőműszer leírása Műszaki specifikáció DC árammérés AC árammérés DC feszültségmérés AC feszültségmérés Ellenállásmérés Kapacitásmérés Frekvenciamérés Hőmérsékletmérés Diódateszt Folytonosságvizsgálat Eredmény rögzítése a kijelzőn A csúcsérték rögzítése Háttérvilágítás Automatikus kikapcsolás Elemcsere

3 1. Mérési határértékek DC áram: AC áram: DC feszültség: AC feszültség: 0,01A-tól 1 000A-ig 0,01A-tól 1 000A-ig 0,1mV-tól 600V-ig 0,1mV-tól 600V-ig Ellenállásmérés: 0,1Ω-tól 40MΩ-ig Kapacitás: Frekvencia: Hőmérséklet: 0,001 nf-tól 40 mf-ig 0,001 khz-tól 4kHz-ig -40 C-tól 1000 C-ig -40 F-től 1832 F-ig 2. A biztonsággal kapcsolatos információk A használati útmutató olyan információkat tartalmaz, amelyeket a felhasználónak be kell tartania ahhoz, hogy megóvja a készülék jó műszaki állapotát, és biztonsággal tudja használni. A mérőműszert csak a használati útmutatóban leírt módon szabad használni, ellenkező esetben a mérőműszer-védelem nem működhet hatásosan. A készülék tervezése és gyártása az elektronikus mérőműszerekről szóló az IEC és az EN szabványban foglalt biztonsági szabályoknak megfelelően. FIGYELMEZTETÉS A készülék használata előtt figyelmesen olvassa el a használati útmutatót. Tartsa a használati útmutatót egy jól megközelíthető helyen, hogyha szükséges, akkor bármikor meg tudja nézni. Ellenőrizze, hogy a mérőműszer rendeltetésszerűen van használva, és kövesse a használati utasításban leírt mérési eljárásokat. Kövesse biztonsági ajánlásokat, és úgy használja a mérőműszert, hogy biztosítsa a lehető legmagasabb biztonságot a készülékkel végzett munkavégzés során. Amennyiben nem tartja be a használati utasításban leírt ajánlásokat, testi sérülést okozhat, károsodhat a mérőműszer, vagy vizsgálat áramkörök, berendezések. A szimbólum, amely megtalálható a mérőműszeren, azt jelenti, hogy a felhasználónak különös figyelemmel kell eljárni a biztonságos munkavégzés biztosítása céljából, úgy ahogyan ez a használati útmutatóban a vonatkozó részen le van írva. Győződjön meg arról, hogy figyelmesen elolvasott minden olyan információt, amely az alábbi szimbólumokra vonatkozik. 3

4 VESZÉLY (DANGER) olyan feltételekre és tevékenységekre vonatkozik, amelyek súlyos vagy nagyon súlyos sérüléseket okozhatnak. FIGYELMEZTETÉS (WARNING) olyan feltételekre és tevékenységekre vonatkozik, amelyek súlyos vagy nagyon súlyos sérüléseket okozhatnak. FIGYELEM (CAUTION) olyan feltételekre és tevékenységekre vonatkozik, amelyek kisebb sérüléseket okozhatnak. VESZÉLY Ne lépje túl a megengedett a feszültségmérésre vonatkozó bemeneti értékeket ez a figyelmeztetés az összes funkcióra vonatkozik. Ne lépje túl a maximálisan megengedett bemeneti értékeket egyik méréshatár tartománynál sem. Soha ne érintse meg a fedetlen fémrészeket, vezetékeket, csatlakozókat és egyéb alkatrészeket, amelyek feszültség alatt lehetnek a mérések elvégzésekor. Ne használja a mérőműszert gyúlékony gáz, pára, gőz vagy por közelében. Az ilyen robbanásveszélyes környezetben végzett mérésnél szikra keletkezhet, amely robbanást okozhat. Ne használja a mérőműszert, ha a készülék burkolata, vagy a keze nedves. Soha ne nyissa ki az elemtartó fedelét, ha a méréseket végez. FIGYELMEZTETÉS Minden használat előtt ellenőrizze a mérőműszer és a mérővezetékek épségét. Ha a mérőműszernél vagy valamelyik tartozéknál mechanikai sérülést észlel, mint pl.: sérült vezeték, repedezett burkolat, fedetlen fém alkatrészek, vagy üres képernyő, ne végezzen méréseket. Ne változtassa meg a mérési funkciókat, ha a mérővezetékek csatlakoznak a mérőműszerhez. Ne szereljen be a mérőműszerbe cserealkatrészeket, és ne hajtson végre semmiféle módosítást, változtatást a mérőműszeren. Küldje vissza a mérőműszert a forgalmazónak, ha javítást vagy a kalibrálást szeretne a mérőműszeren elvégeztetni. Győződjön meg arról, hogy a mérőműszer ki van kapcsolva, mielőtt kinyitja az elemtartó fedelet. Soha ne cserélje ki akkor az elemeket, ha a mérőműszer felülete nedves vagy párás. FIGYELEM A mérés elvégzése előtt, győződjön meg arról, hogy a funkciókapcsoló a megfelelő méréshatár tartományba van beállítva. Minden esetben győződjön meg arról, hogy mindegyik mérővezeték a mérőműszer megfelelő csatlakozórészébe van becsatlakoztatva. Győződjön meg arról, hogy miután befejezte a méréseket, a funkciókapcsolót állítsa be "OFF" pozícióba. Ha hosszabb ideig nem használja a mérőkészüléket, vegye ki az elemeket. Ne tegye ki a mérőműszert közvetlenül a napfény, magas vagy alacsony hőmérséklet, valamint a nedvesség hatásának. 4

5 A mérőműszer tisztításához a ne használjon csiszolóanyagot vagy oldószereket. Időnként törölje át a mérőműszer burkolatát nedves és finom vegyszerrel átitatott törlőkendővel. A mérőműszer kalibrálását és javítását csak szakképzett és kioktatott személy végezheti el. 3. Funkciók RMS true mérés AC feszültség és AC áramerősség esetén. Nagy LCD kijelző, maximális kijelzés: 4000, analóg kijelzővel és világos, fehér LED-es háttérvilágítással. Széles méréshatár tartomány 0,01A-től AC/DC-1000A-ig AC/DC AC és DC feszültségmérés 600V-ig. Ellenállásmérés 0,01Ω-tól 40MΩ-ig Kapacitásmérés 40mF-ig. Hőmérsékletmérés -40 C-tól 1000 C-ig vagy -40 F-tól 1832 F-ig. Megfelel a következő nemzetközi biztonsági szabványnak: IEC61010 KATIII 600V / KATII 1000V. Szennyeződési fokozat: 2. A mérőműszer automatikus kikapcsolása bekövetkezik körülbelül 20 perc eltelte után, ennek a funkciónak a célja az elemek élettartamának meghosszabbítása. Hangjelzés folytonosságteszt és diódateszt elvégzésekor. Frekvencimérés 4kHz-ig. A csúcsértékek rögzítése megkönnyíti a felhasználó munkáját, ha az a célja, hogy leolvassa a minimum és maximum áramerősség és feszültség értékeket. A kijelzőn megjelenő értéket ki lehet merevíteni (lefagyasztani), így lehetővé válik a kényelmes leolvasás. 5

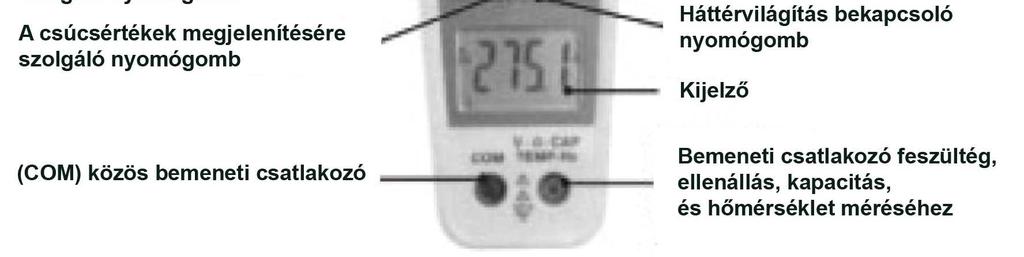

6 4. A mérőműszer leírása 6

7 5. Műszaki paraméterek A pofák mérete Dióda teszt: A pofák szétnyithatósága körülbelül: 30 mm Tipikus tesztáram 0.3mA; Meddő feszültség: 1,5V DC Folytonosságteszt: Küszöbérték <35Ω, tesztáram <1mA Lemerült elemek kijelzése: A szimbólum megjelenik a kijelzőn. Méréshatár tartomány túllépésének jelzése: Mintavételezési gyakoriság: Bemeneti impedancia: Az OL szimbólum megjelenik a kijelzőn. 2-szer másodpercenként (névleges) 10MΩ (VDC vagy VAC) Kijelző: LCD amelynek maximális kijelzése: 4000 AC áram: AC feszültségsáv: Üzemi hőmérséklet: Tárolási hőmérséklet: Relatív páratartalom: Túlfeszültség kategória: 50/60Hz (AAC) 50/60Hz (VAC) -10 C tól 50 C-ig (14 F -tól 122 F-ig) -30 C tól 60 C-ig (-22 F-tól 140 F-ig) 85%-ig KAT III 600V Elem: Egy DC 9V IEC6F Automatikus kikapcsolás: Méretek : Súly: Körülbelül 20 perc eltelte után 229 x 80 x 49mm 303g 7

8 DC Áram Tartomány Méréshatár tartomány Felbontás Pontosság (a leolvasás %-a) 40A 0 ~ 40.00A 0.01A ±(2.0% + 10 számjegy) 400A 0 ~ 400.0A 0.1A ±(2.8% + 8 számjegy) 1000A 0 ~ 1000A 1A ±(3.0% + 8 számjegy) AC Áram Tartomány Méréshatár tartomány Felbontás Pontosság (a leolvasás %-a) 40A 0 ~ 40.00A 0.01A ±(2.0% + 10 számjegy) 400A 0 ~ 400.0A 0.1A ±(2.8% + 8 számjegy) 1000A 0 ~ 1000A 1A ±(3.0% + 8 számjegy) DC Feszültség Tartomány Méréshatár tartomány Felbontás Pontosság (a leolvasás %-a) 400mV 0 ~ mV 0.1mV ±(1.0% + 10 számjegy) 4V 0 ~ 4.000V 0.001V ±(1.5% + 8 számjegy) 40V 0 ~ 40.00V 0.01V 400V 0 ~ 400.0V 0.1V 600V 0 ~ 600V 1V ±(2.0% + 8 számjegy) 8

9 AC Feszültség Tartomány Méréshatár tartomány Pontosság (a leolvasás %-a) Felbontás 400mV 0 ~ 400.0mV 0.1mV ±(1.0% + 10 számjegy) 4V 0 ~ 4.000V 0.001V ±(1.5% + 8 számjegy) 40V 0 ~ 40.00V 0.01V 400V 0 ~ 400.0V 0.1V 600V 0 ~ 600V 1V ±(2.0% + 8 számjegy) Figyelem: Az automatikus méréshatár tartomány kiválasztása a 400mV AC tartományban nem lehetséges. Ellenállásmérés Tartomány Méréshatár tartomány Felbontás Pontosság (a leolvasás %-a) 400Ω 0 ~ 400.0Ω 0.1Ω ±(1.0% + 4 számjegy) 4kΩ 0 ~ 4.000kΩ 1Ω ±(1.5% + 2 számjegy) 40kΩ 0 ~ 40.00kΩ 10Ω 400kΩ 0 ~ 400.0kΩ 100Ω 4MΩ 0 ~ 4.000MΩ 1kΩ ±(2.5% + 5 számjegy) 40MΩ 0 ~ 40.00MΩ 10kΩ ±(3.5% + 10 számjegy) 9

10 Kapacitásmérés Tartomány Méréshatár tartomány Pontosság (a leolvasás %-a) Felbontás 4nF 0 ~ 4.000nF 0.001nF ±(5.0% + 30 számjegy) 40nF 0 ~ 40.00nF 0.01nF ±(5.0% + 20 számjegy) 400nF 0 ~ 400.0nF 0.1nF ±(3.0% + 5 számjegy) 4µF 0 ~ 4.000µF 0.001µF 40µF 0 ~ 40.00µF 0.01µF 400µF 0 ~ 400.0µF 0.1µF ±(4.0% + 10 számjegy) 4mF 0 ~ 4.000mF 0.001mF ±(4.5% + 10 számjegy) 40mF 0 ~ 40.00mF 0.01mF ±(5.0% + 10 számjegy) Frekvenciamérés Tartomány Méréshatár tartomány Felbontás Pontosság (a leolvasás %-a) 4kHz 0 ~ 4.000kHz 0.001kHz ±(1.5% + 2 számjegy) Érzékenység: 5V rms min. Hőmérsékletmérés Tartomány Méréshatár tartomány Felbontás Pontosság (a leolvasás %-a) C -40 C ~ 1000 C 1 C ±(2.5% + 3 C) F -40 F ~ 1832 F 1 F ±(2.5% + 5 F) 10

11 6. DC árammérés FIGYELMEZTETÉS: Győződjön meg arról, hogy a mérővezetékek le vannak választva a mérőműszerről, mielőtt elkezdené az árammérést. 1. Ha beállítja a funkcióválasztó kapcsolót a, vagy a -es pozícióba, győződjön meg arról, hogy a mért áram értéke nem haladja meg a felső határértéket a kiválasztott méréshatár tartományban. A mérőműszer automatikusan beállítja a DC tartományt. 2. Nyomja meg a nyomógombot, a kijelzőn megjelenik a szimbólum, jelezve a tartomány lenullázását. 3. Nyomja meg a ravaszt, hogy szétnyíljanak a transzformátor pofák, és öleljen át egy darab kábelt. 4. Olvassa le a mérési eredményt a kijelzőről. Figyelem: A mérés elvégzésekor a transzformátor pofákat zárva kell tartani, ellenkező esetben a mérési pontosság kerül veszélybe. Nagy áramerősség mérése során a transzformátor pofák zajt adhatnak ki (zümmögés). Ez a jelenség nem szokatlan, nem jelent hibát, és nem érinti a mérések pontosságát. 11

12 7. AC áramerősség mérés (true RMS) FIGYELMEZTETÉS: Győződjön meg arról, hogy a mérővezetékek le vannak választva a mérőműszerről, mielőtt elkezdené az árammérést. 1. Ha beállítja a funkcióválasztó kapcsolót a, vagy a -es pozícióba, győződjön meg arról, hogy a mért áram értéke nem haladja meg a felső határértéket a kiválasztott méréshatár tartományban. 2. Nyomja meg az gombot az AC mérési tartomány kiválasztásához. A mérőműszer automatikusan beállítja a DC tartományt. 3. Nyomja meg a ravaszt, hogy szétnyíljanak a transzformátor pofák, és öleljen át egy darab kábelt. 4. Olvassa le a mérési eredményt a kijelzőről. Figyelem: A mérés elvégzésekor a transzformátor pofákat zárva kell tartani, ellenkező esetben a mérési pontosság kerül veszélybe. Nagy áramerősség mérése során a transzformátor pofák zajt adhatnak ki (zümmögés). Ez a jelenség nem szokatlan, nem jelent hibát, és nem érinti a mérések pontosságát. A mérőműszer alapértelmezett beállítása az automatikus méréshatár kiválasztás. Nyomja meg a nyomógombot, hogy a felhasználó regisztrálja a maximális és minimális csúcsértékeket az AC feszültség tartományban. További információk a 22. oldalon találhatók. 12

13 8. DC feszültségmérés 1. Állítsa be a funkcióválasztó kapcsolóval a pozíciót. A mérőműszer automatikusan beállítja a DC tartományt. 2. Helyezze a piros mérővezetéket a csatlakozóaljzatba és a fekete mérővezetéket a csatlakozóaljzatba. 3. Csatlakoztassa a mérővezetékeket a vizsgált áramkörhöz. 4. Olvassa le a mérési eredményt a kijelzőről. Ha a kijelzőn egy - jel látszik, akkor az azt jelenti, hogy a piros mérővezeték csatlakoztatva van a negatív pólushoz. 13

14 9. AC feszültségmérés (true RMS) 1. Helyezze a funkciókapcsolót a pozícióba. 2. Nyomja meg az gombot az AC tartomány kiválasztásához. A mérőműszer automatikusan beállítja a DC tartományt. 3. Helyezze a piros mérővezetéket a csatlakozóaljzatba és a fekete mérővezetéket a csatlakozóaljzatba. 4. Csatlakoztassa a mérővezetékeket, a vizsgált áramkörhöz, majd olvassa le a mérési eredményt a kijelzőről. Figyelem: A mérőműszer alapértelmezett beállítása az automatikus méréshatár kiválasztás. Nyomja meg a nyomógombot, hogy a felhasználó regisztrálja a maximális és minimális csúcsértékeket az AC feszültség tartományban. További információk a 22. oldalon találhatók. 14

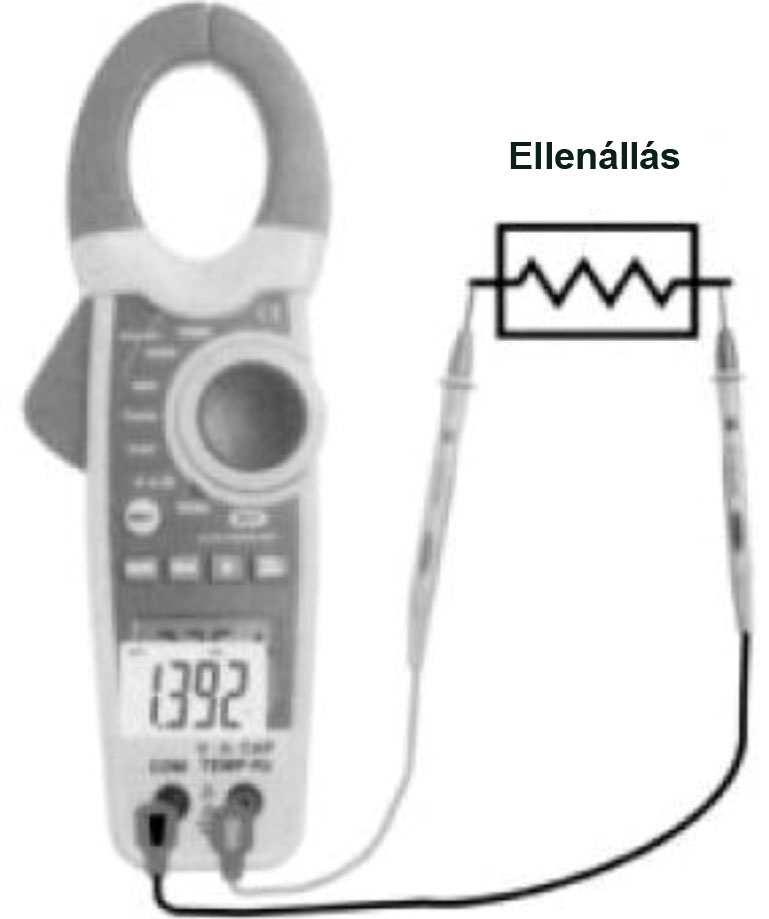

15 10. Ellenállásmérés 1. Helyezze a funkciókapcsolót a pozícióba. A mérőműszer automatikusan ellenállásmérés tartományba kapcsol. 2. Helyezze a piros mérővezetéket a csatlakozóaljzatba és a fekete mérővezetéket a csatlakozóaljzatba. 3. Csatlakoztassa a mérővezetékeket, a vizsgált áramkörhöz vagy alkatrészhez, majd olvassa le a mérési eredményt a kijelzőről. Figyelem: A mérőműszer alapértelmezett beállítása az automatikus méréshatár kiválasztás. FIGYELMEZTETÉS: Mielőtt végrehajtaná az ellenállásmérést, győződjön meg arról, hogy a vizsgált áramkör nem kapcsolódik feszültségforráshoz. 15

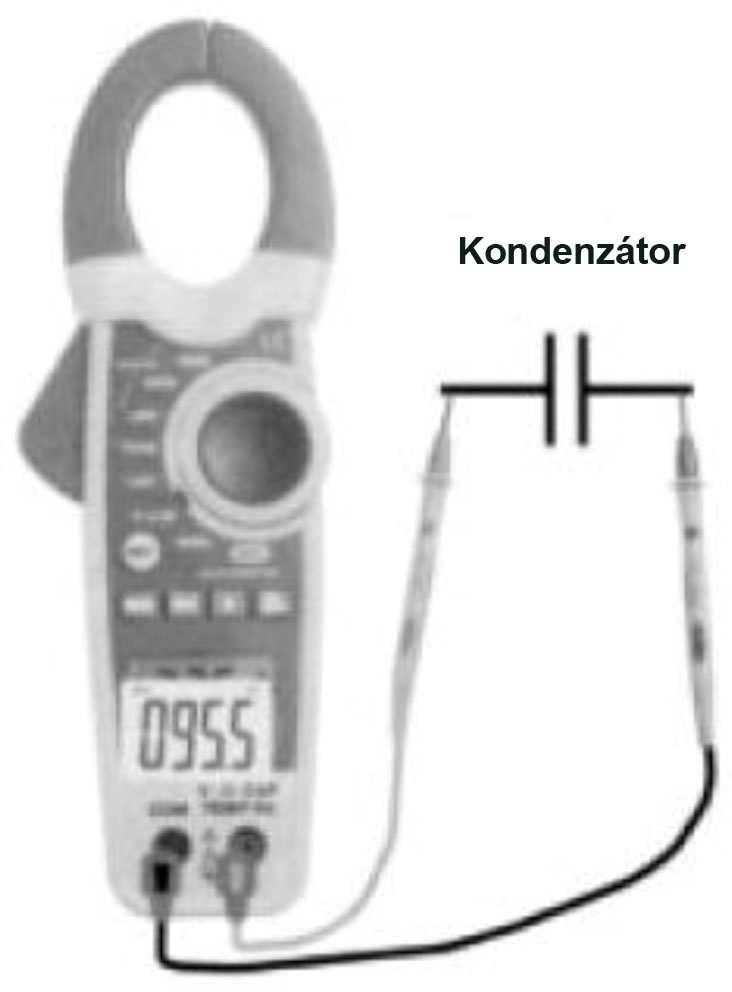

16 11. Kapacitásmérés 1. Helyezze a funkciókapcsolót a pozícióba. 2. Helyezze a piros mérővezetéket a csatlakozóaljzatba és a fekete mérővezetéket a csatlakozóaljzatba. 3. Csatlakoztassa a mérővezetékeket, a vizsgált áramkörhöz vagy alkatrészhez, majd olvassa le a mérési eredményt a kijelzőről. Figyelem: A kapacitásmérésnél csak az automatikus méréshatár tartomány kiválasztása lehetséges. FIGYELEM: Ahhoz, hogy elkerülje a mérőműszer, vagy a tesztelt készülék károsodását, szüntesse meg a mért áramkör vagy alkatrész tápellátását, valamint süsse ki az összes kondenzátort és kapacitással rendelkező alkatrészt a mérések elvégzése előtt. A nagy kapacitású kondenzátorokat ki kell sütni a megfelelő ellenállás értékekével. Ellenőrizze, hogy a kondenzátorokat kisütötte-e a DC feszültség mérési funkció segítségével. 16

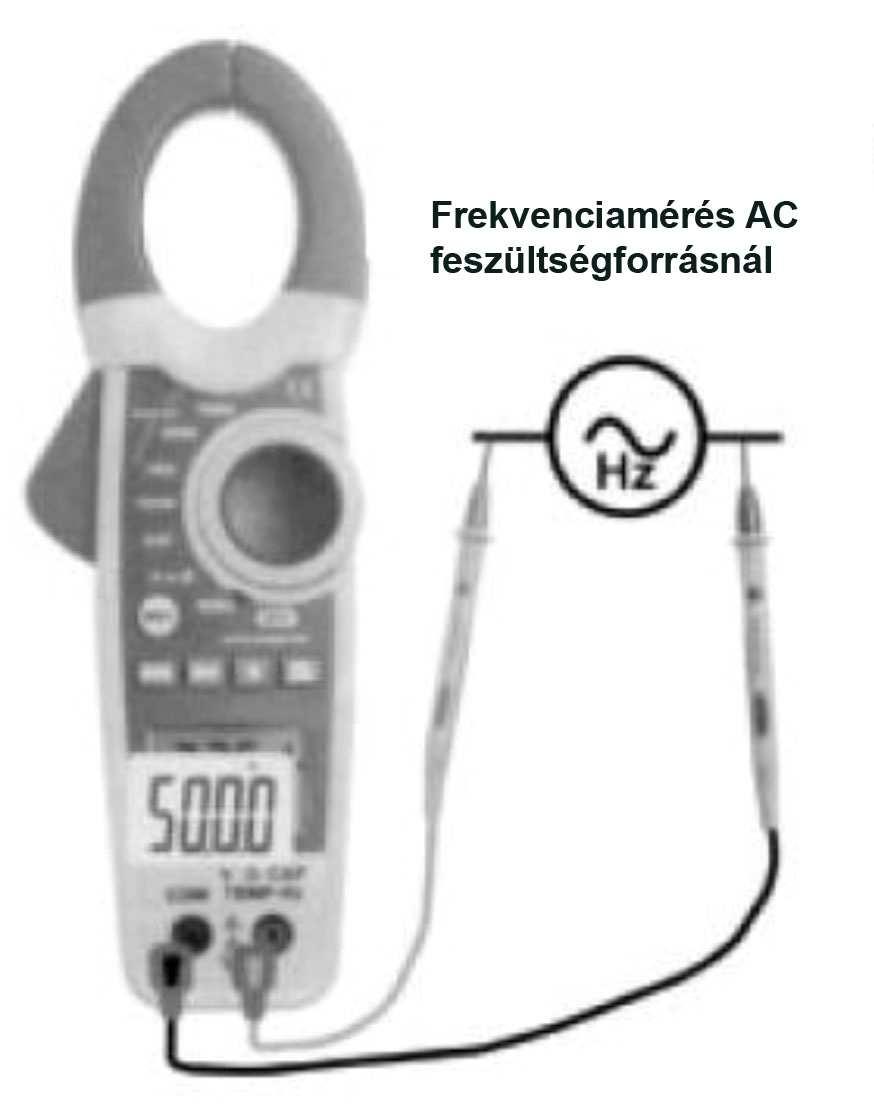

17 12. Frekvenciamérés 1. Helyezze a funkciókapcsolót a pozícióba. A mérőműszer automatikusan frekvenciamérés tartományba kapcsol. 2. Nyomja meg és tartsa lenyomva 3 másodpercen keresztül a nyomógombot ahhoz, hogy kiválassza a frekvencia tartományt. A mérőműszer automatikusan beállítja a DC tartományt. 3. Helyezze a piros mérővezetéket a csatlakozóaljzatba és a fekete mérővezetéket a csatlakozóaljzatba. 4. Csatlakoztassa a mérővezetékeket, a vizsgált áramkörhöz vagy alkatrészhez, majd olvassa le a mérési eredményt a kijelzőről. Figyelem: A frekvenciamérés funkciónál csak az automatikus méréshatár tartomány kiválasztása lehetséges. 17

18 13. Hőmérsékletmérés 1. Helyezze a funkciókapcsolót a pozícióba. A mérőműszer automatikusan C tartományba kapcsol. 2. Csatlakoztassa a hőmérséklet mérésére szolgáló fehér konvertert a csatlakozóaljzatba és a csatlakozóaljzatba. Győződjön meg arról, hogy a konverter "-" jele a csatlakozóaljzat oldalán van, és a konverter "+" jele a csatlakozóaljzatnál. 3. Csatlakoztasson bármilyen K típusú szondát a konverterhez, és mérje meg a hőmérsékletet. 4. Olvassa le a hőmérsékletmérés eredményét a kijelzőről. 5. Ha szeretné megváltoztatni a hőmérséklet mértékegységét C -ról F-ra, nyomja meg a nyomógombot, és válassza ki a F-ot. Figyelem: Az alapértelmezett bekapcsolt üzemmód az automatikus méréshatár tartomány kiválasztás. 18

19 14. Diódateszt 1. Helyezze a funkciókapcsolót a pozícióba. 2. A nyomógomb segítségével válassza ki a diódateszt tartományt. A mérőműszer alapértelmezetten kapcsolja be az ellenállásmérés funkciót.. 3. Helyezze a piros mérővezetéket a csatlakozóaljzatba és a fekete mérővezetéket a csatlakozóaljzatba. 4. Csatlakoztassa a mérővezetékeket, a vizsgált áramkörhöz vagy alkatrészhez, majd olvassa le a mérési eredményt a kijelzőről. Figyelem: A diódateszt segítségével ellenőrizheti a diódákat, tranzisztorokat, egyenirányítókat (SCR) és egyéb félvezető eszközöket, alkatrészeket. A vizsgálat során a csatlakoztatott félvezetőre áram van adagolva, és a feszültségesés értéke mérésre kerül. 19

20 Normál feszültségesés (a vezető irányban) a működő szilikon diódánál 0.4V-tól 0.9V-ig lehetséges. A magasabb eredmény áttört diódát jelent (hibás). Ha az eredmény nulla, akkor az azt jelenti, hogy a dióda zárlatos. Csatlakoztassa fordítva a diódához a mérővezetékeket (záró irányban). A kijelzőn megjelenik az "OL" jelzés, ha a dióda működőképes. Minden más mérési eredmény azt jelenti, hogy a dióda zárlatos, vagy áttört (sérült). 15. Folytonosságvizsgálat 1. Helyezze a funkciókapcsolót a pozícióba. 2. A nyomógomb segítségével válassza ki a folytonosságvizsgálat tartományt. A mérőműszer alapértelmezetten az ellenállásmérés funkciót kapcsolja be. 3. Helyezze a piros mérővezetéket a csatlakozóaljzatba és a fekete mérővezetéket a csatlakozóaljzatba. 4. Zárja össze a mérővégeket, és győződjön meg arról, hogy a kijelzőn megjelenik a "0" és közben hallani fog egy hangot. 5. Csatlakoztassa a mérővezetékeket a vizsgált áramkörhöz vagy alkatrészhez. A kijelzőn megjelenik az ellenállás eredménye, és hallani fog egy hangot, ha az ellenállás értéke kisebb lesz, mint 35W. Figyelem: Ha az áramkör feszültség alatt van ellenállásmérés és a folytonosságteszt funkció használata közben, akkor ez vezethet téves eredmény kijelzéshez és károsíthatja a készüléket. Sokszor előfordulhat, hogy gyanús elemeket kell kikapcsolni az áramkörből, hogy pontos mérési eredményt kapjon. 20

21 FIGYELMEZTETÉS: A folytonosságteszt végrehajtása előtt, győződjön meg arról, hogy az áramkör nincs feszültség alatt. 16. Az eredmény kimerevítése Ez egy olyan funkció, amely lehetővé teszi, hogy kimerevítse a mért eredményt a kijelzőn, és így lehetővé válik az eredmény további elemzése. 1. Nyomja meg a nyomógombot. A mérési eredmény funkció bekapcsolása után a készülék hangjelzést ad, ha a mérési eredmény kimerevítésre kerül, a kijelzőn pedig megjelenik a HOLD szimbólum. 2. A mérési eredmény kimerevítése funkció kikapcsolásához nyomja meg a nyomógombot. A mérőműszer hangjelzést ad, és elkezdi a következő mérést. 21

22 17. A csúcsérték rögzítése A funkció lehetővé teszi a maximális és a minimális érték tárolását a kijelzőn a feszültségmérés és árammérés funkció esetén. 1. Nyomja meg a nyomógombot. Maximális csúcsérték tárolásra kerül. A mérőműszer hangjelzést ad, a kijelzőn megjelenik a P MAX szimbólum. 2. Nyomja meg ismételten a nyomógombot. Minimális csúcsérték tárolásra kerül. A mérőműszer hangjelzést ad, a kijelzőn megjelenik a P MIN szimbólum. 3. Ahhoz, hogy kikapcsolja a csúcsérték tárolása funkciót, nyomja meg és tartsa lenyomva 3 másodpercig a nyomógombot. A mérőműszer hangjelzést ad, és elkezdi a következő mérést. 18. Háttérvilágítás Az LCD képernyő háttérvilágítása tökéletes megoldás, amikor sötét vagy gyenge fényű helyen végez mérést. 1. Nyomja meg és tartsa lenyomva 3 másodpercen keresztül a nyomógombot ahhoz, hogy bekapcsolja a háttérvilágítást. 2. Ahhoz, hogy kikapcsolja a háttérvilágítást, nyomja meg és 3 másodpercig tartsa lenyomva a nyomógombot. Figyelem: A háttérfény használata jelentősen befolyásolja az elem élettartalmát. 19. Automatikus kikapcsolás A funkció automatikusan kikapcsolja a mérőműszert körülbelül 20 perccel az utolsó művelet után. Ahhoz, hogy ismét bekapcsolja a mérőműszert, nyomjon meg egy tetszőleges nyomógombot, vagy változtassa meg a forgókapcsoló pozícióját. Győződjön meg arról, hogy a mérővezetékek le vannak választva a mérőműszerről, hogy elkerülje a mérőműszer meghibásodását. 22

23 20. Elemcsere Ha a kijelzőn megjelenik az jelzés, az azt jelenti, hogy ki kell cserélni az elemet. Az elemcsere a következőképpen végezhető (standard 9V-os IEC 6F 22 elem): 1. Kapcsolja szét a mérővezetékeket a feszültség alatt levő áramkörből, és húzza ki a mérőműszerből. 2. Helyezze a funkciókapcsolót a pozícióba. 3. Az elemtartó fedele csavarral van rögzítve a hátlaphoz. Csavarhúzó segítségével csavarja ki az elemfedelet rögzítő csavart, és vegye le az elemtartó fedelét. 4. Vegye ki az elhasznált elemet, és cserélje le új 9V-os IEC 6F 22 elemre. 5. Zárja be az elemtartó fedelet és húzza meg a csavart. 23
