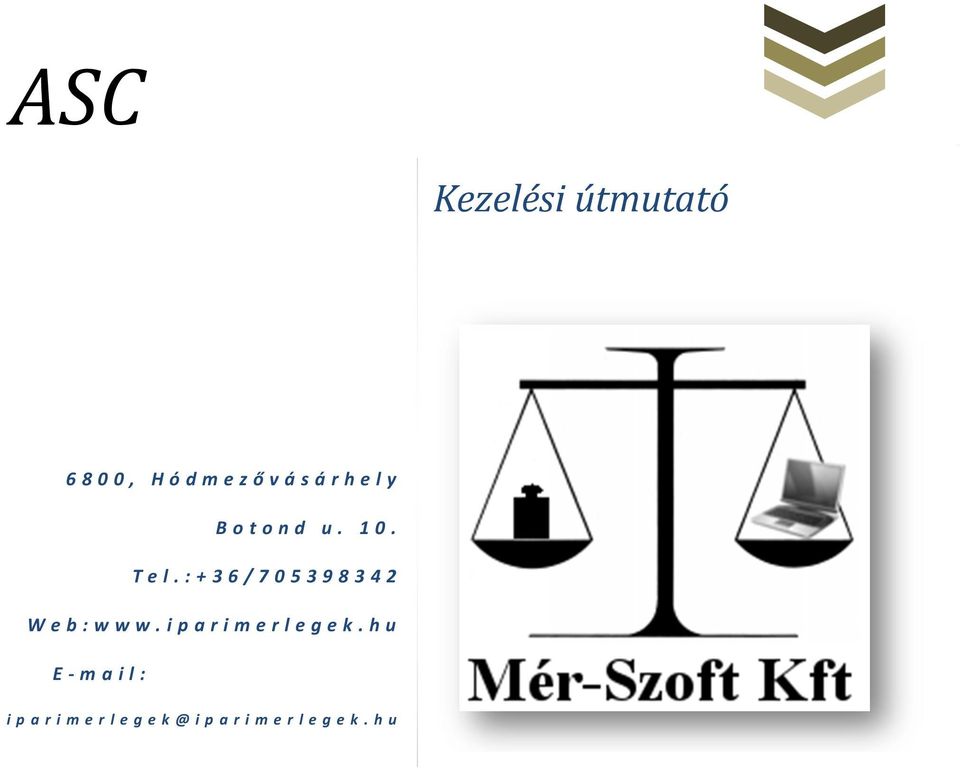

1 ASC Kezelési útmutató , H ó d m e z ő v á s á r h e l y B o t o n d u T e l. : / W e b : w w w. i p a r i m e r l e g e k. h u E - m a i l : i p a r i m e r l e g e i p a r i m e r l e g e k. h u

2 Tartalomjegyzék 1 Bevezető Műszaki paraméterek Mérleg üzembe helyezése Kijelzők és kezelő gombok Kezelés Mérés bruttó üzemben Mérés nettó üzemben Darabszámlálás mintavételezéssel Darabszámlálás kézi egységterhelés megadással Mentés PLU memóriába Egységterhelés betöltése PLU memóriából Darabszám összegzés Előfordulható hibák Hibaüzenetek CE nyilatkozat Jótállási jegy Általános jótállási feltételek Termék adatai... 8 Mérleg és szoftver minden feladatra Oldal 1

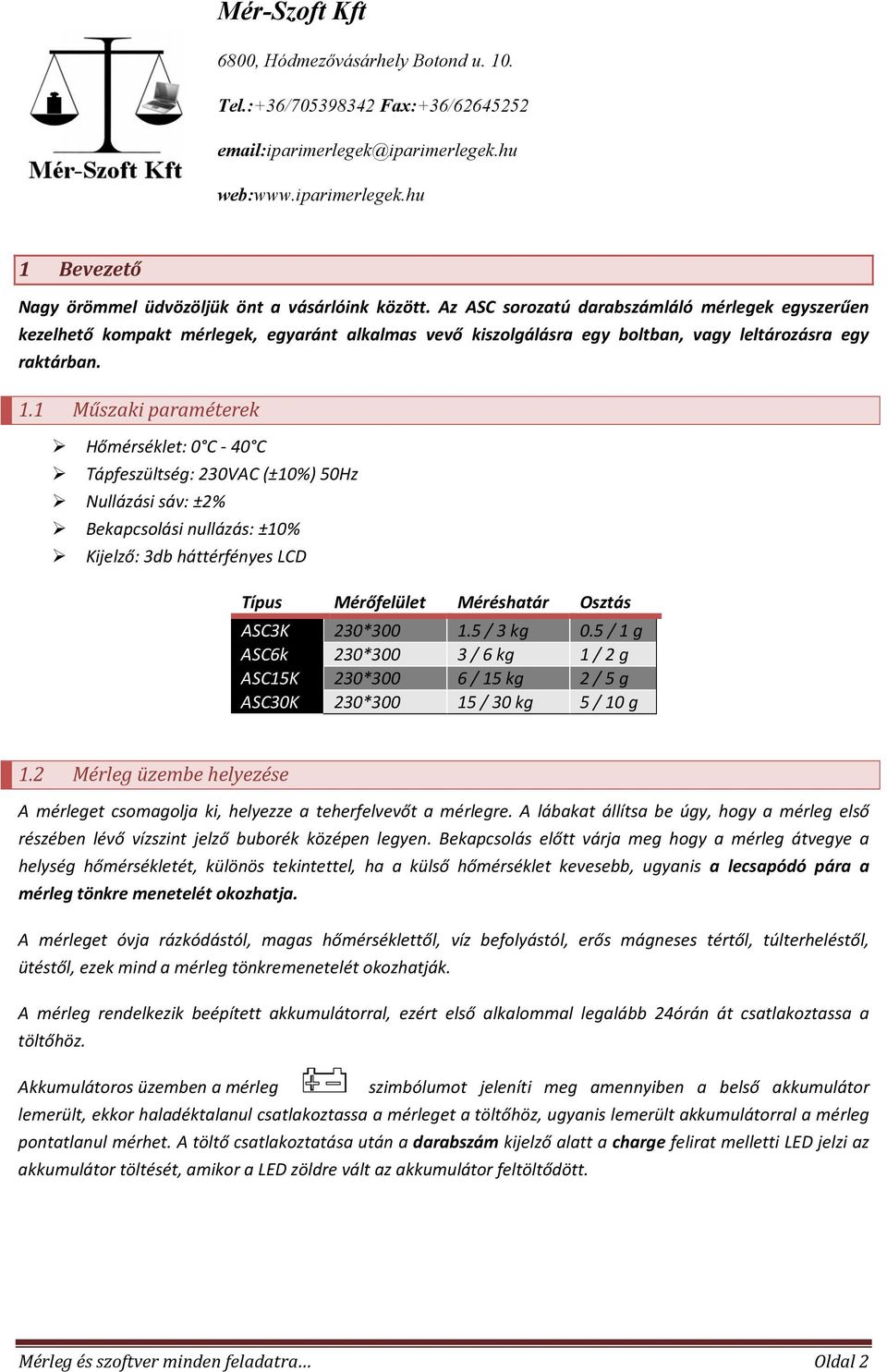

3 1 Bevezető Nagy örömmel üdvözöljük önt a vásárlóink között. Az ASC sorozatú darabszámláló mérlegek egyszerűen kezelhető kompakt mérlegek, egyaránt alkalmas vevő kiszolgálásra egy boltban, vagy leltározásra egy raktárban. 1.1 Műszaki paraméterek Hőmérséklet: 0 C - 40 C Tápfeszültség: 230VAC (±10%) 50Hz Nullázási sáv: ±2% Bekapcsolási nullázás: ±10% Kijelző: 3db háttérfényes LCD Típus Mérőfelület Méréshatár Osztás ASC3K 230* / 3 kg 0.5 / 1 g ASC6k 230*300 3 / 6 kg 1 / 2 g ASC15K 230*300 6 / 15 kg 2 / 5 g ASC30K 230* / 30 kg 5 / 10 g 1.2 Mérleg üzembe helyezése A mérleget csomagolja ki, helyezze a teherfelvevőt a mérlegre. A lábakat állítsa be úgy, hogy a mérleg első részében lévő vízszint jelző buborék középen legyen. Bekapcsolás előtt várja meg hogy a mérleg átvegye a helység hőmérsékletét, különös tekintettel, ha a külső hőmérséklet kevesebb, ugyanis a lecsapódó pára a mérleg tönkre menetelét okozhatja. A mérleget óvja rázkódástól, magas hőmérséklettől, víz befolyástól, erős mágneses tértől, túlterheléstől, ütéstől, ezek mind a mérleg tönkremenetelét okozhatják. A mérleg rendelkezik beépített akkumulátorral, ezért első alkalommal legalább 24órán át csatlakoztassa a töltőhöz. Akkumulátoros üzemben a mérleg szimbólumot jeleníti meg amennyiben a belső akkumulátor lemerült, ekkor haladéktalanul csatlakoztassa a mérleget a töltőhöz, ugyanis lemerült akkumulátorral a mérleg pontatlanul mérhet. A töltő csatlakoztatása után a darabszám kijelző alatt a charge felirat melletti LED jelzi az akkumulátor töltését, amikor a LED zöldre vált az akkumulátor feltöltődött. Mérleg és szoftver minden feladatra Oldal 2

4 2 Kijelzők és kezelő gombok súly kijelző egységterhelés kijelző -Mérleg nullázása bruttó üzemben, amennyiben a súly ±2%-n belül van -Paraméterezés közben kilépés mentés nélkül darabszám kijelző -Tárázás -Paraméterezés közben mentés -Érték tömegösszegzőhöz adása -Tömegösszegző értékének kijelzése -Tömeg/darabszám ellenőrzés funkciónál az alsó és felső határérték beállítása -PLU memória megadása -Darabszám mintavételezés -Egység terhelés megadás -Egység terhelés törlés -Érték megadáskor a kijelzett érték törlése Mérleg és szoftver minden feladatra Oldal 3

5 Kijelzés Mér-Szoft Kft Jelentés Akkumulátor lemerült W1 A mérleg kijelzés az első méréshatárban W2 A mérleg kijelzés a második méréshatárban NET Nettó üzem ~ A mérleg nincs nyugalomban A mérleg nulla pozícióban LOW-PCS Hibás mintavételezés LOW-APW Hibás mintavételezés M+ A tömegösszegzőben adat van 3 Kezelés 3.1 Mérés bruttó üzemben Üres mérlegnél nyomja meg a ZERO gombot, amennyiben a súly kijelző nem nullát mutat, majd helyezze a mérendő terméket a teherfelvevőre, és olvassa le a mutatott súlyt. 3.2 Mérés nettó üzemben Helyezze a mérőedényt a teherfelvevőre, és nyomja meg a TARE gombot, majd helyezze a mérendő terméket a mérőedénybe. 3.3 Darabszámlálás mintavételezéssel Helyezze a mérőedényt a teherfelvevőre, és nyomja meg a Tare gombot. Szemrevételezéssel ellenőrizze, hogy a kijelző nullát mutat-e. Tegyen a teherfelvevőre ismert darabszámú terméket, majd a 0..9 billentyűkkel adja meg a darabszámot, és nyomja meg a PCS gombot. Várjon 1-2másodpercet. Miután a kijelzőn megjelent a beírt darabszám, és egységterhelés, kezdődhet a mérés. 3.4 Darabszámlálás kézi egységterhelés megadással Helyezze a mérőedényt a teherfelvevőre, és nyomja meg a Tare gombot. Szemrevételezéssel ellenőrizze, hogy a kijelző nullát mutat-e. A 0..9 gombokkal írja be az egységterhelést és nyomja meg az APW gombot. 3.5 Mentés PLU memóriába Mintavételezés után nyomja meg hosszan a PLU gombot. A kijelzőn a SAVE PoS 00 felirat jelenik meg. A szám billentyűk segítségével adja meg a PLU sorszámát (0-9 között) Mérleg és szoftver minden feladatra Oldal 4

6 3.6 Egységterhelés betöltése PLU memóriából Nyomja meg röviden a PLU gombot, a kijelzőn a LoAd PoS 00 felirat jelenik meg A szám billentyűk segítségével válassza ki a betöltendő PLU memória sorszámát 3.7 Darabszám összegzés Mérés közben nyomja meg az M+ gombot a darabszám összegző tárolóba vételéhez, amennyiben csatlakoztatva van nyomtató a mérleg a mutatott súlyt és darabszámot kinyomtatja. Az összegző tároló tartalmát megtekintheti, ha üres teherfelvevőnél megnyomja az MR gombot, ha van nyomtató csatlakoztatva, akkor az összegző tartalma ki nyomtatódik. Az összegző tároló törléséhez nyomja meg az MR gombot, majd a TARE gombot üres teherfelvevőnél. 3.8 Előfordulható hibák Az összegző funkció csak 20 szoros osztásérték felett elérhető. A maximálisan kijelezhető darabszám 99999, e felett a kijelzőn az - OF felirat jelenik meg. Kikapcsolás után az egységterhelés, és az összegző tároló tartalma törlődik. Mérleg és szoftver minden feladatra Oldal 5

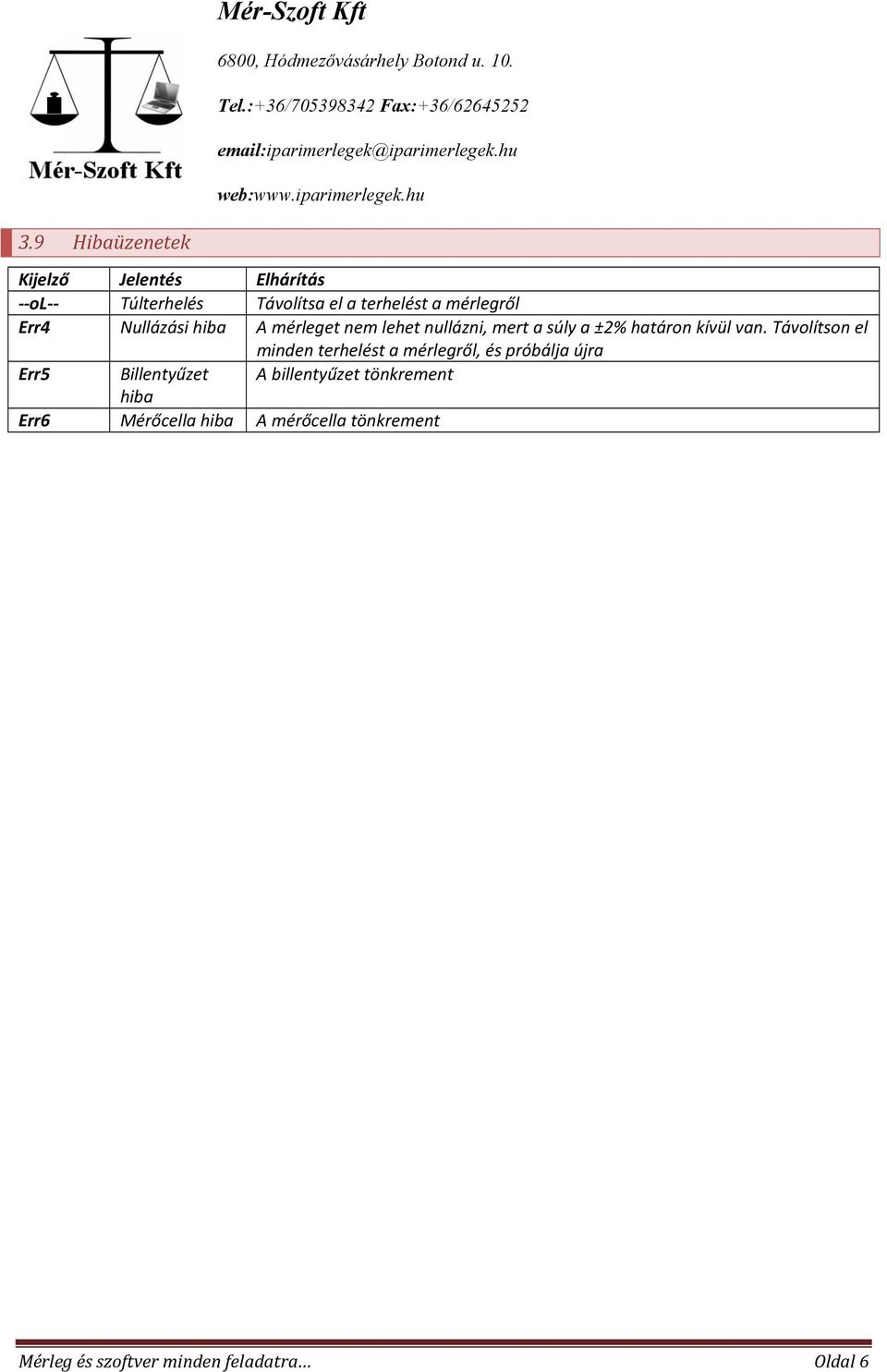

7 3.9 Hibaüzenetek Kijelző Jelentés Elhárítás --ol-- Túlterhelés Távolítsa el a terhelést a mérlegről Err4 Nullázási hiba A mérleget nem lehet nullázni, mert a súly a ±2% határon kívül van. Távolítson el minden terhelést a mérlegről, és próbálja újra Err5 Billentyűzet A billentyűzet tönkrement hiba Err6 Mérőcella hiba A mérőcella tönkrement Mérleg és szoftver minden feladatra Oldal 6

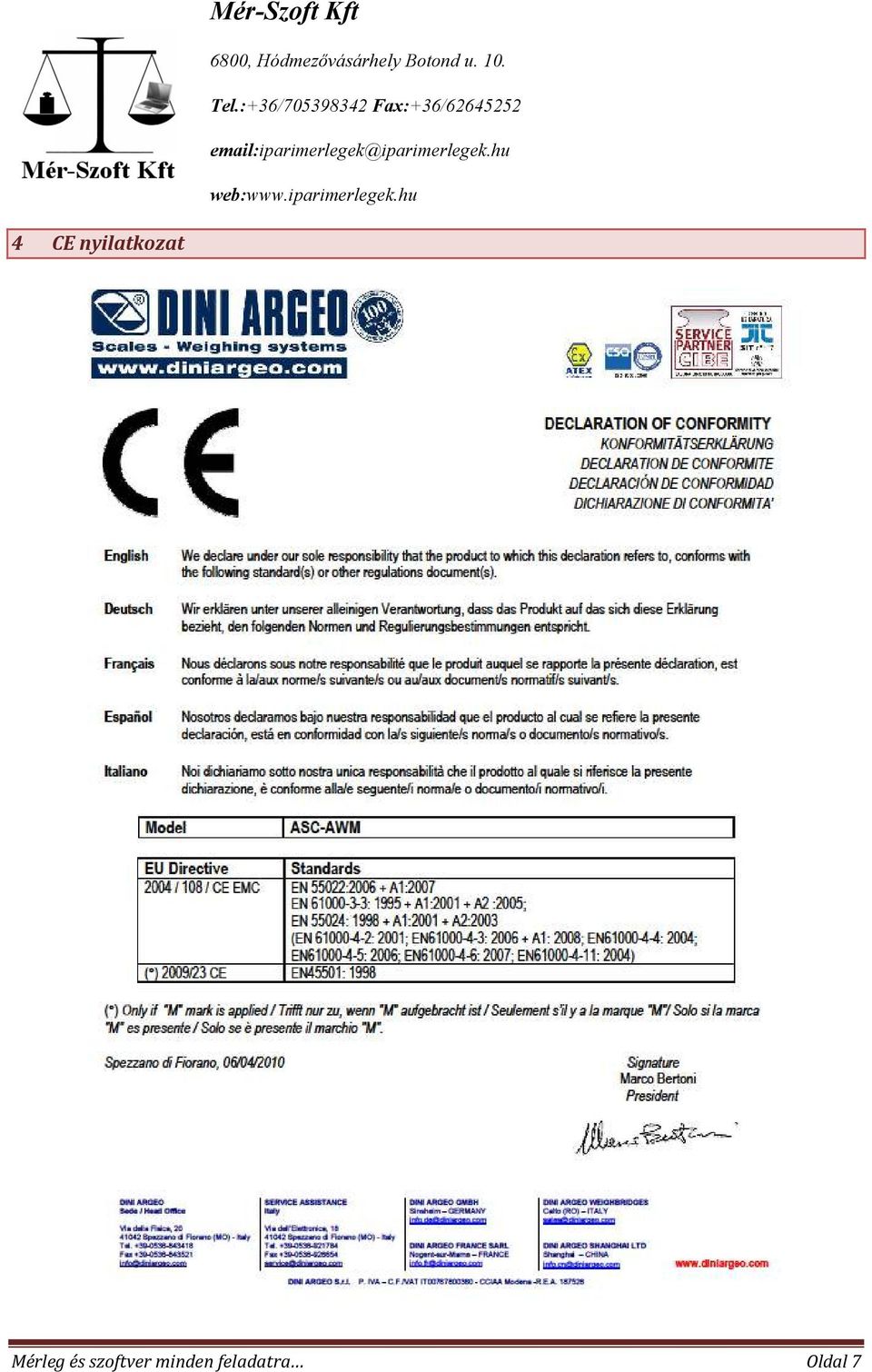

8 4 CE nyilatkozat Mérleg és szoftver minden feladatra Oldal 7
