1 EL-EPM01 Energiamérő készülék MAGYAR NYELVŰ HASZNÁLATI ÚTMUTATÓ Bevezető: Az EL-PM01 típusú energiamérő készüléket villamos terhelések fi gyelemmel kíséréséhez és méréséhez fejlesztettük ki. A költségek kiszámításában hathatós segítséget nyújt. Az energiamérő mérési tartománya 5 W-tól W-ig terjed (maximális áramerősség: 16 A). Ha az értékek a fent megadott határok alatt vagy felett vannak, a készülékkel nem lehet pontos mérést végezni. Maga a készülék is túlterhelődhet és attól tönkre is mehet. Jellemzők: Aktuális idő (24 órás formátumban), hét, terhelő áram és költség. Teljes idő, teljes felhasznált energia és felhalmozódott energiaköltség. Teljes mérési idő, teljes idő és százalékarányuk. Két beprogramozható energiatarifa. Használat előtt: Az energiamérő csak 230 V-os váltakozóáramú forrásról történő működtetésre készült. Csak 230 V 50/60 Hz-es áramforrásra csatlakoztatható. Az energiamérő használata csak beltéren és száraz környezetben engedélyezett. Kültéren ne használja. Mindig fi gyelje a a csatlakoztatott készülékek címkéit, és ellenőrizze, hogy a készülékek jellemzői megfelelnek-e az energiamérő készülék jellemzőinek. Csatlakoztatás: Miután az energiamérőt az aljzatra és a villamos terheléshez csatlakoztatta, a készülék kondenzátorai feltöltődnek. Öt perc elteltével a kondenzátorokban már elegendő töltés van az LDC kijelző megjelenítéséhez. Az aktuális idő és energiatarifa akkor már beállítható. Megjegyzés: Az LCD kijelzőt működtető belső lítium-ion akkumulátornak legalább 12 órára van szüksége a teljes feltöltődéshez. 1

2 Kezelése: Az aktuális idő és a hét beállítása AZ IDŐ BEÁLÍTÁSA MON (HÉTFŐ) 12:00 Az 1. költségtarifa beállítása KÖLTSÉG BEÁLLÍTÁSA Cost/h1 (Költség/h1) 07:00 10:00 Cost/h (Költség/h) 2 1. Nyomja meg egyszerre a "+" és"-" gombokat, hogy belépjen a rendszerbeállításba. Először az aktuális időt állítsa be. 2. A "+" gombbal növeli az értéket a villogó pozícióban (0 és 9 között). A "-" gombbal csökkenti az értéket a villogó pozícióban (0 és 9 között). 3. A "MODE" (MÓD) gomb megnyomásával jelölje ki a következő beállítási pozíciót. 4. A hét beállítása után nyomja meg a "MODE" (MÓD) gombot. A készülék az 1. költségtarifa beállításához lép. 1. Állítsa be az 1. költségtarifa számolásának kezdőidejét. 2. Állítsa be az 1. költségtarifa értékét. 3. A "+" gombbal növeli az értéket a villogó pozícióban (0 és 9 között). A "-" gombbal csökkenti az értéket a villogó pozícióban (0 és 9 között). 4. A "MODE" (MÓD) gomb megnyomásával jelölje ki a következő beállítási pozíciót. 5. A "MODE" (MÓD) gomb lenyomására az energiamérő a 2. költségtarifa beállításához lép.

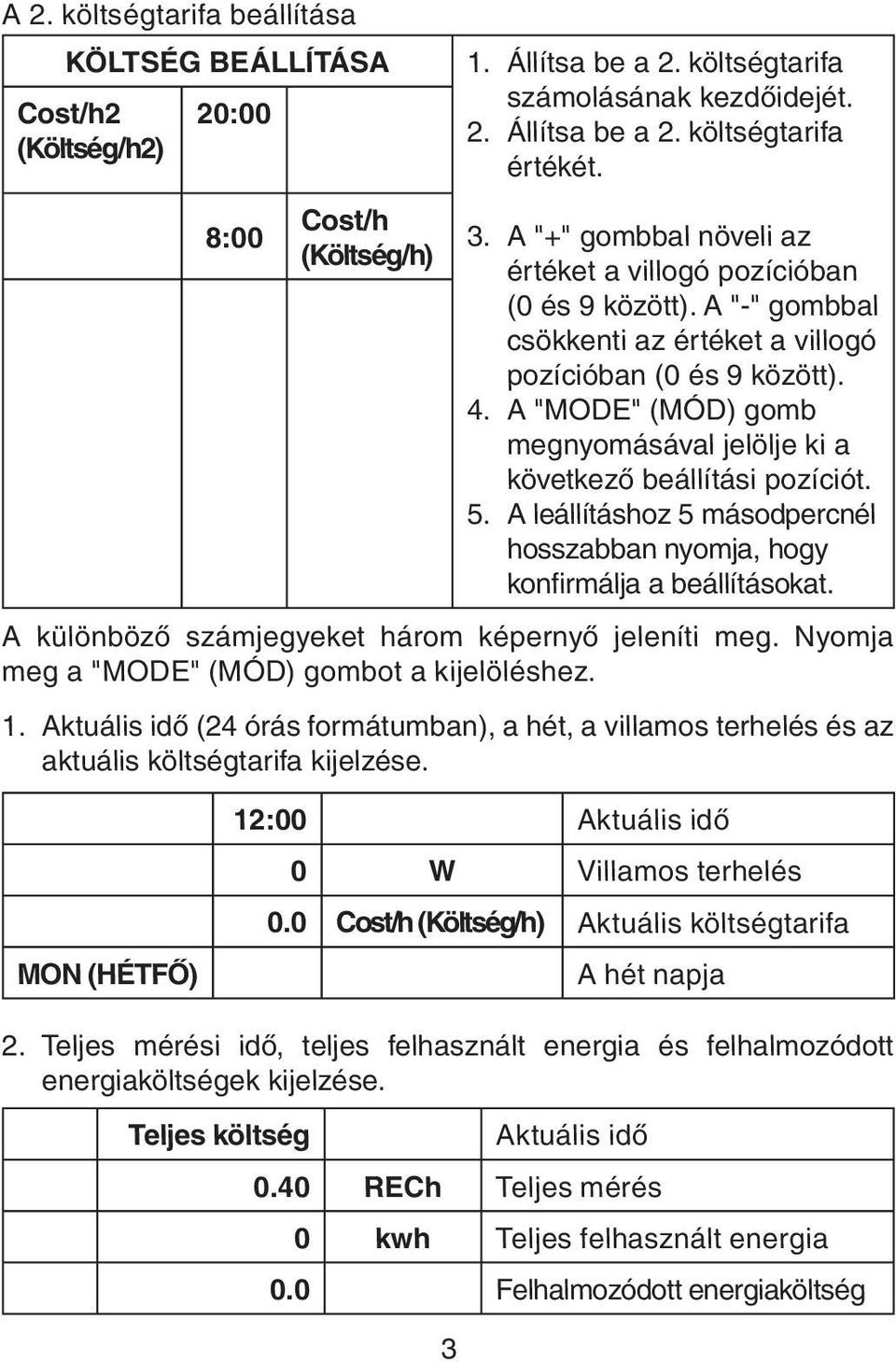

3 A 2. költségtarifa beállítása KÖLTSÉG BEÁLLÍTÁSA Cost/h2 (Költség/h2) 20:00 8:00 Cost/h (Költség/h) 1. Állítsa be a 2. költségtarifa számolásának kezdőidejét. 2. Állítsa be a 2. költségtarifa értékét. 3. A "+" gombbal növeli az értéket a villogó pozícióban (0 és 9 között). A "-" gombbal csökkenti az értéket a villogó pozícióban (0 és 9 között). 4. A "MODE" (MÓD) gomb megnyomásával jelölje ki a következő beállítási pozíciót. 5. A leállításhoz 5 másodpercnél hosszabban nyomja, hogy konfirmálja a beállításokat. A különböző számjegyeket három képernyő jeleníti meg. Nyomja meg a "MODE" (MÓD) gombot a kijelöléshez. 1. Aktuális idő (24 órás formátumban), a hét, a villamos terhelés és az aktuális költségtarifa kijelzése. MON (HÉTFŐ) 12:00 Aktuális idő 0 W Villamos terhelés 0.0 Cost/h (Költség/h) Aktuális költségtarifa A hét napja 2. Teljes mérési idő, teljes felhasznált energia és felhalmozódott energiaköltségek kijelzése. Teljes költség Aktuális idő 0.40 RECh Teljes mérés 0 kwh Teljes felhasznált energia 0.0 Felhalmozódott energiaköltség 3

4 3. Teljes mérési idő, teljes üzemidő és százalékarányuk kijelzése másodpercig) Műszaki adatok Üzemi feszültség: Teljes idő Aktuális idő 0.40 RECh Teljes mérés 0.24 ONh Teljes üzemidő 60 % Felhalmozódott energiaköltség 4. Reset Tartsa nyomva "MODE", a "+" "-" gombokat folyamatosan, hogy AZ összes adatot törölje (A beállított dátum és idő nem törlődik V AC / 50/60 Hz váltakozófeszültség (AC) Maximálisan rácsatlakoztatható terhelés: W Maximális áramerősség: 16 A Tölthető akkumulátor: 3,6 V, 40 mah, 12 H, 4 ma Bemenet/Kimenet: védett érintkeződugaszon/aljzaton keresztül Üzemi hőmérséklet: +10 C +40 C Energia-kijelzési tartomány: 0 kwh 999,9 kwh Maximális mérési idő: óra Csak beltéren használható, m-es magasságig Üzemi hőmérséklet: +5 C +40 C Üzemeltetéshez megengedett legnagyobb páratartalom: 31 C alatt: 80%, viszont 31 C-tól 40 C-ig lineárisan 50%-ra csökken. IP20 Szennyezési fok: 2 Megjegyzések: Egyidejűleg csak egy energiamérő használható. 4

5 Biztonsági óvintézkedések: Az áramütés megelőzése érdekében ezt a készüléket CSAK képzett szakember nyithatja fel. Ha gond adódik a készülékkel, kapcsolja le az elektromos hálózatról és más készülékről. A terméket víztől és nedvességtől védje. Jótállás: Nem vállalunk felelősséget és jótállást azért, ha a meghibásodás a készüléken végzett változtatás vagy módosítás következménye, vagy ha helytelen használat miatt a készülék megrondálódott. Általános tudnivalók: A formatervezésen és a műszaki jellemzőkön előzetes értesítés nélkül is végezhetünk módosításokat. Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, és itt ilyen értelemben említjük. Figyelem: Ezt a terméket ezzel a szimbólummal jelöljük. Ami annyit jelent, hogy ezek az elektromos és elektronikus termékek nem keverhetők az általános háztartási hulladék közé. Begyűjtésüket külön begyűjtési létesítmény végzi. Copyright 5
