1 Golden Media Spark (Reloaded, Triplex, One) Használati útmutató SW v (W.V)

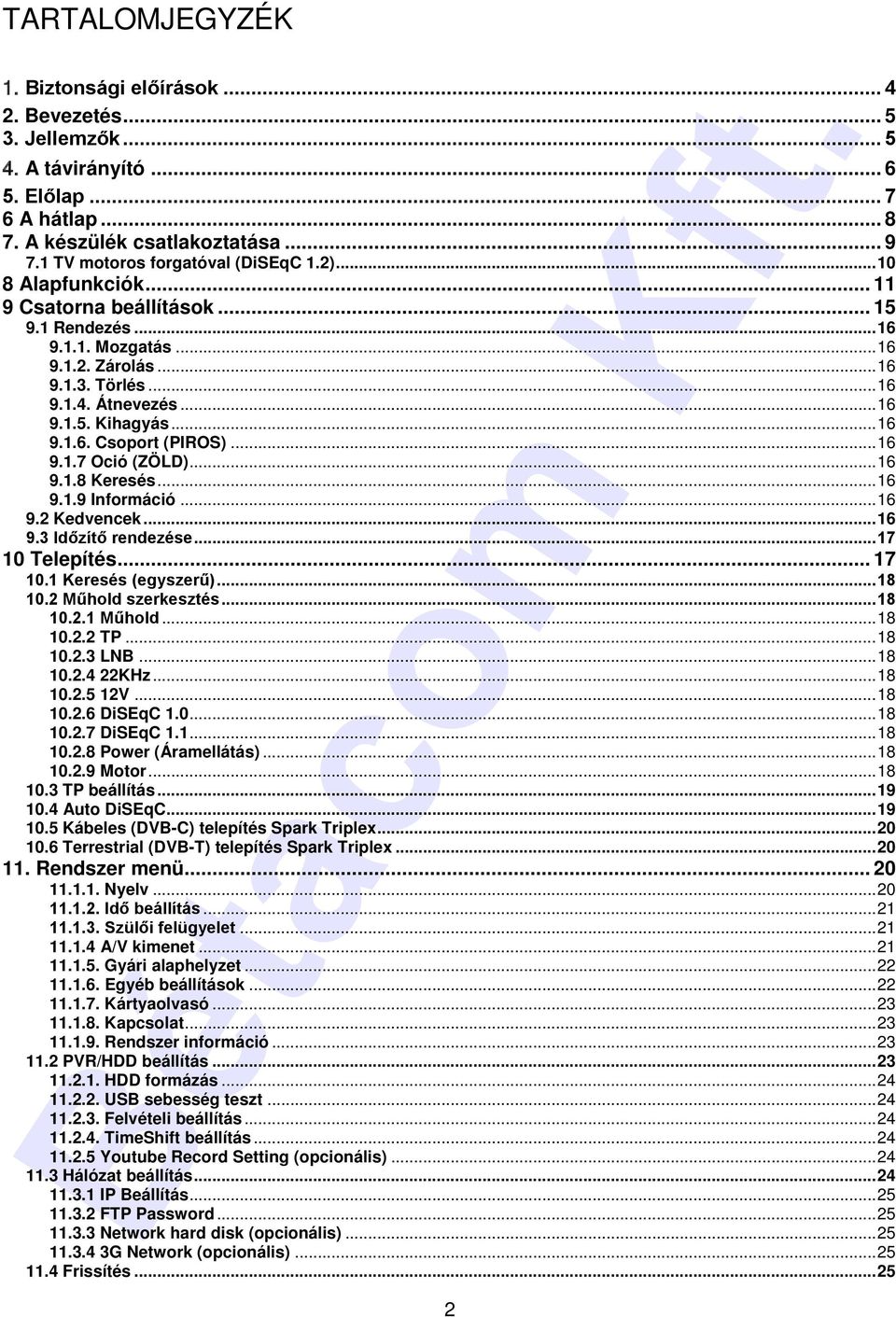

2 TARTALOMJEGYZÉK 1. Biztonsági előírások Bevezetés Jellemzők A távirányító Előlap A hátlap A készülék csatlakoztatása TV motoros forgatóval (DiSEqC 1.2) Alapfunkciók Csatorna beállítások Rendezés Mozgatás Zárolás Törlés Átnevezés Kihagyás Csoport (PIROS) Oció (ZÖLD) Keresés Információ Kedvencek Időzítő rendezése Telepítés Keresés (egyszerű) Műhold szerkesztés Műhold TP LNB KHz V DiSEqC DiSEqC Power (Áramellátás) Motor TP beállítás Auto DiSEqC Kábeles (DVB-C) telepítés Spark Triplex Terrestrial (DVB-T) telepítés Spark Triplex Rendszer menü Nyelv Idő beállítás Szülői felügyelet A/V kimenet Gyári alaphelyzet Egyéb beállítások Kártyaolvasó Kapcsolat Rendszer információ PVR/HDD beállítás HDD formázás USB sebesség teszt Felvételi beállítás TimeShift beállítás Youtube Record Setting (opcionális) Hálózat beállítás IP Beállítás FTP Password Network hard disk (opcionális) G Network (opcionális) Frissítés

3 Frissítés USB-ről Rendszer mentése HDD-re Database Transformer (opcionális) Kártyafogadó Spark Üzenet Szoftver frissítés Időjárás előrejelzés GY.I.K (Gyakori kérdések)(opcionális) Kezelési útmutató (opcionális) Konfigurálás Fájl lista Plug in WEB Alkalmazás Youtube Shoutcast Picasa RSS FTP Client (opcionális, szoftver függő) Keresés szerveren Letöltés lista Letöltött fájl lista Hibaelhárítás Műszaki adatok Gyártva a Dolby Laboratiores engedélyével. Dolby és a dupla D szimbólum a Dolby Laboratories védjegye. 3

4 1. Biztonsági előírások FIGYELEM: A háromszögben látható villám jel arra figyelmeztet, hogy a készülékben nagyfeszültség található, ami áramütést okozhat. FIGYELEM: Az áramütés elkerülése érdekében ne távolítsa el a készülék borítólemezeit. A készülékben nem található a felhasználó által javítható alkatrész. Javítást kizárólag szakember végezhet. A háromszögben látható felkiáltójel arra figyelmeztet, hogy a készülékhez fontos üzemeltetési és karbantartási utasítás tartozik. FIGYELEM: Ne használja, a készüléket olyan helyen ahol nedvesség érheti, vagy a belsejébe víz kerülhet. Tartsa távol a virágvázáktól, mosogatóktól, fürdőkádaktól, medencéktől, stb. FIGYELEM: A tűzveszély elkerülése érdekében ne helyezzen a készülékre gyertyát, lámpát. FIGYELEM: A készüléket csak a kezelési útmutatóban leírtak szerint szabad a hálózatra csatlakoztatni. Ha nem biztos az otthonában található áramerősséget illetően (120V vagy 230V), érdeklődjön az áramszolgáltatónál. FIGYELEM: Ne bontsa szét a készüléket és ne érintse meg a benne található alkatrészeket. A készülék szétbontását bízza megfelelően képzett szakemberre. Megjegyzés: A készülék biztonságos működtetése érdekében, kérjük, olvassa el figyelmesen az alábbi biztonsági előírásokat. A készülék tisztítása: Tisztítás előtt mindig áramtalanítsa a készüléket. A készülék borítólemezeinek, előlapjának és a távirányító tisztításához használjon gyenge tisztítószerbe áztatott puha törlőkendőt. Tartozékok: A gyártó jóváhagyása nélkül ne csatlakoztasson semmilyen tartozékot vagy készüléket mivel az tűz, áramütés vagy baleset veszélyes lehet. Elhelyezés: A működés során keletkező meleg levegő szabadon kell, távozzon a készülékből, ezért ne helyezze zárt helyre és ne takarja le. Biztosítson megfelelő levegőmozgást. Ne takarja le a szellőzőnyílásokat és ne helyezze a készüléket melegítőtestekre és más hőforrásokra. Hálózati csatlakozó: A csatlakozókábelt olyan helyen kell elvezetni, ahol nem léphetnek rá vagy csípődhet be. Különös figyelmet kell fordítani a csatlakozódugókra, valamint a készüléken található csatlakozásra. Tárgyak és folyadékok: Ne juttasson kisméretű tárgyakat vagy folyadékot a készülék belsejébe, mivel az tűz, áramütés vagy baleset veszélyes lehet. Megjegyzés: a készülék lencséin pára képződhet: - ha a készüléket hidegből meleg helységbe viszik. - egy fűtőberendezés bekapcsolása után. - párás vagy nagyon nedves szobában. Ha a készülék belsejében pára képződik, működési rendellenességek léphetnek fel. Ennek elkerülése érdekében áramtalanítsa a készüléket és várjon körülbelül két órát a párásodás megszűnéséig. 4

5 Alkatrészcsere: A készülékben nem található a felhasználó által javítható alkatrész. Javítást kizárólag szakember végezhet. Biztonsági ellenőrzés: Karbantartási és javítási műveletek elvégzése után kérje meg az ebben illetékes szakembert, hogy ellenőrizze a készülék működését. 2. Bevezetés Köszönjük, hogy termékünket választotta. Ez a HD vevőkészülék mindenben megfelel a nemzetközi DVB szabványoknak, így alkalmas a digitális kép és hang, valamint a szolgáltatásokhoz tartozó információk és teletext oldalak vételére. Ennek köszönhetően Ön most könnyűszerrel hozzájut a digitálisan sugárzott zene, hír, film és sportműsorokhoz, akár irodájában vagy az otthonában. A készülék automatikus és manuális szolgáltatás keresésre is alkalmas, és korlátlan számú TV és rádió csatorna tárolására van lehetőség, amiket kedvenc csoportokba lehet rendezni, emellett rendelkezésre áll a lezárás, törlés, áthelyezés és sorba rendezés funkció. A többnyelvű menü könnyen kezelhető, az összes funkció a távirányítóról vezérelhető, némelyiket pedig az előlapról is. A készülék használata egyszerű és alkalmas a továbbfejlesztett rendszerek befogadására. Kérjük, vegye figyelembe, hogy új szoftver telepítése megváltoztathatja a készülék eredeti funkcióit. A készülék megfelelő használatához, kérjük, olvassa el a kezelési útmutató vonatkozó fejezeteit, ide értve a Hibaelhárítást is. 3. Jellemzők MPEG-Fully DVB-S / DVB-S2 HD kompatibilis DVB-T/ DVB-C (One, Triplex típusoknál) Korlátlan számú (TV és rádió) csatorna tárolása Többnyelvű menü Csatornalista szerkesztés Kedvencek csatornalista szerkesztés Színes OSD Picture In Graphic (PIG) funkció Elektronikus programismertető (EPG) Feliratozás Teletext támogatása Szülői zár csatornákra és eseményekre Program és csatorna információ átvitel két készülék között S/PDIF digitális audió kimenet és Dolby digitális kimenet DiSEqC 1.0, 1.1, 1.2 és USALS HDMI HD Videó/Audió Kimenet USB 2.0 Támogatás LED kijelző VFD kijelző (Triplex típusnál) RTC (Real-Time-Clock) Time Shift Videó felvétel Felvétel egy csatornáról és Time Shift egy másik csatornán (opcionális) Beépített Conax kártyaolvasó Full HD 1080p HDMI kimenet AVI, MKV, MPG, TS, WMA, WMV, M2TS, FLV, DAT, ASF, MP3 lejátszás YouTube, Shoutcast Rádio és Picasa, Kartina TV, Youporn és Portal kompatibilis Időjárás előrejelzés és Rss vételi funkció Szoftverfrissítés USB, RS232 porton vagy internetről Plug-In támogatása Üzenet, gyakori kérdések és használati útmutató támogatás Fájl letöltés FTP szerverről LINUX operációs rendszer 5

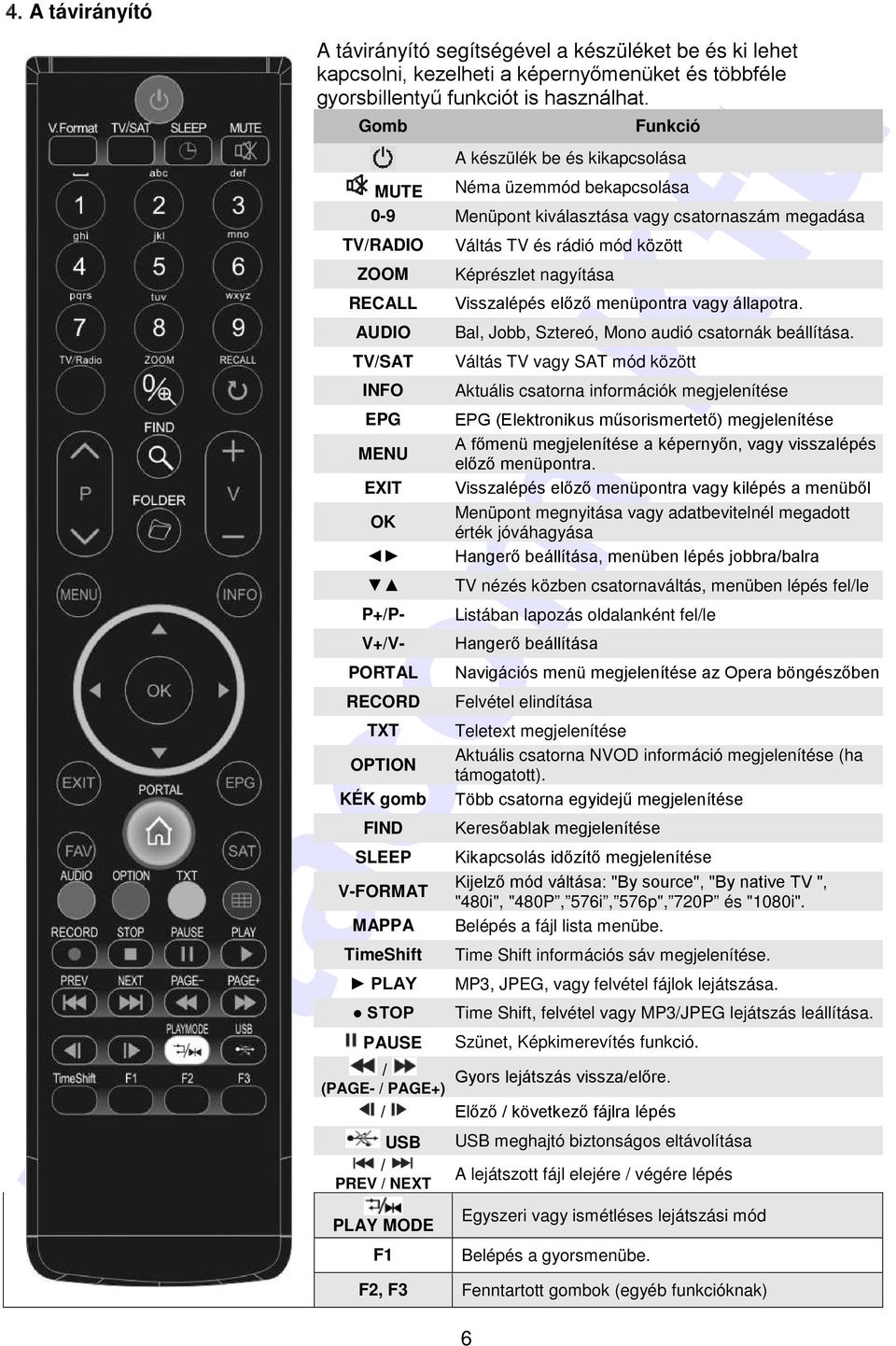

6 4. A távirányító A távirányító segítségével a készüléket be és ki lehet kapcsolni, kezelheti a képernyőmenüket és többféle gyorsbillentyű funkciót is használhat. Gomb Funkció A készülék be és kikapcsolása MUTE Néma üzemmód bekapcsolása 0-9 Menüpont kiválasztása vagy csatornaszám megadása TV/RADIO ZOOM RECALL AUDIO TV/SAT INFO EPG MENU EXIT OK P+/P- V+/V- PORTAL RECORD TXT OPTION KÉK gomb FIND SLEEP V-FORMAT MAPPA TimeShift PLAY STOP PAUSE Váltás TV és rádió mód között Képrészlet nagyítása Visszalépés előző menüpontra vagy állapotra. Bal, Jobb, Sztereó, Mono audió csatornák beállítása. Váltás TV vagy SAT mód között Aktuális csatorna információk megjelenítése EPG (Elektronikus műsorismertető) megjelenítése A főmenü megjelenítése a képernyőn, vagy visszalépés előző menüpontra. Visszalépés előző menüpontra vagy kilépés a menüből Menüpont megnyitása vagy adatbevitelnél megadott érték jóváhagyása Hangerő beállítása, menüben lépés jobbra/balra TV nézés közben csatornaváltás, menüben lépés fel/le Listában lapozás oldalanként fel/le Hangerő beállítása Navigációs menü megjelenítése az Opera böngészőben Felvétel elindítása Teletext megjelenítése Aktuális csatorna NVOD információ megjelenítése (ha támogatott). Több csatorna egyidejű megjelenítése Keresőablak megjelenítése Kikapcsolás időzítő megjelenítése Kijelző mód váltása: "By source", "By native TV ", "480i", "480P, 576i, 576p", 720P és "1080i". Belépés a fájl lista menübe. Time Shift információs sáv megjelenítése. MP3, JPEG, vagy felvétel fájlok lejátszása. Time Shift, felvétel vagy MP3/JPEG lejátszás leállítása. Szünet, Képkimerevítés funkció. / Gyors lejátszás vissza/előre. (PAGE- / PAGE+) / Előző / következő fájlra lépés USB / PREV / NEXT USB meghajtó biztonságos eltávolítása PLAY MODE F1 A lejátszott fájl elejére / végére lépés Egyszeri vagy ismétléses lejátszási mód Belépés a gyorsmenübe. F2, F3 Fenntartott gombok (egyéb funkcióknak) 6

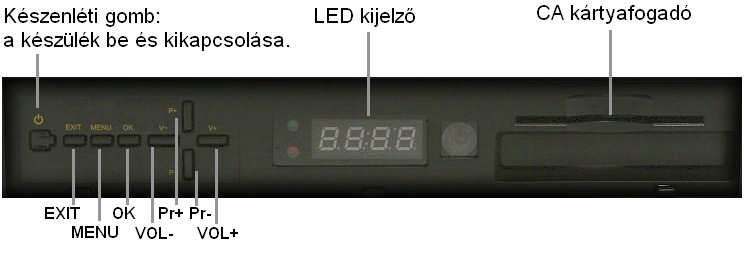

7 5. Előlap Spark Reloaded Spark Triplex Az Előfizetői kártyát chippel felfelé helyezze a kártyafogadó nyílásba! 7

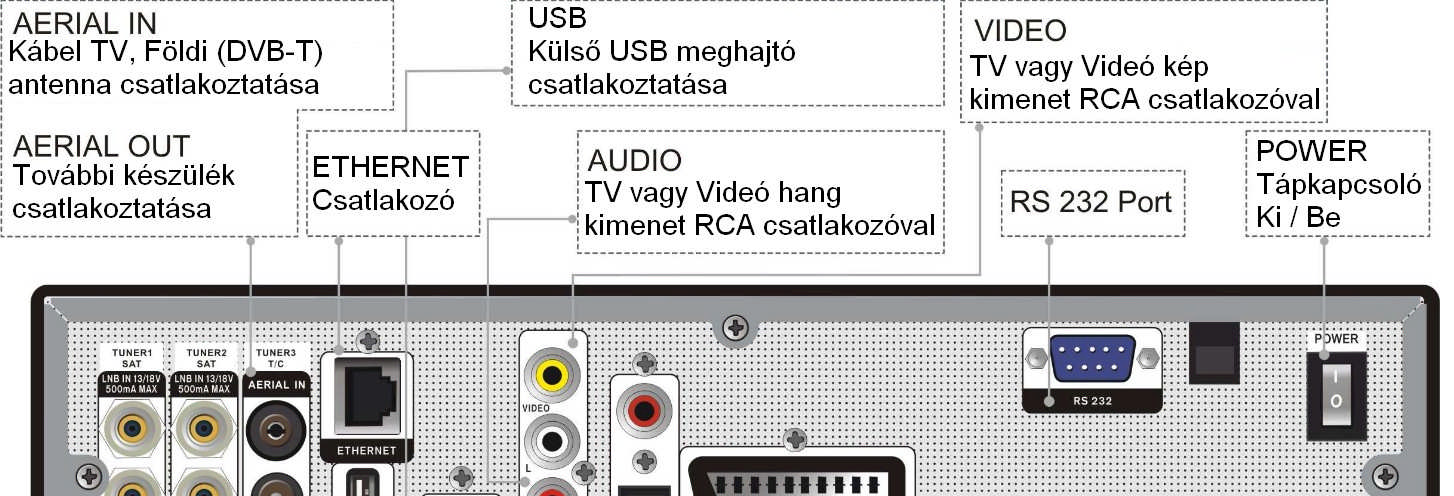

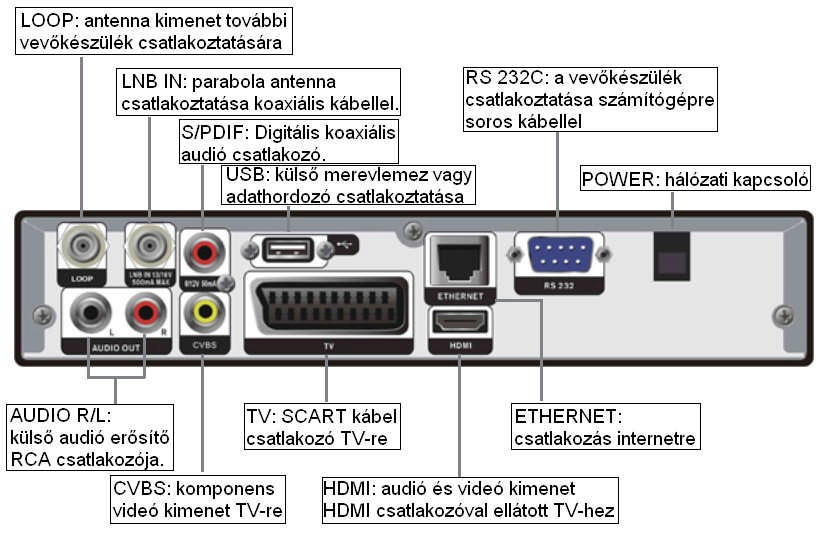

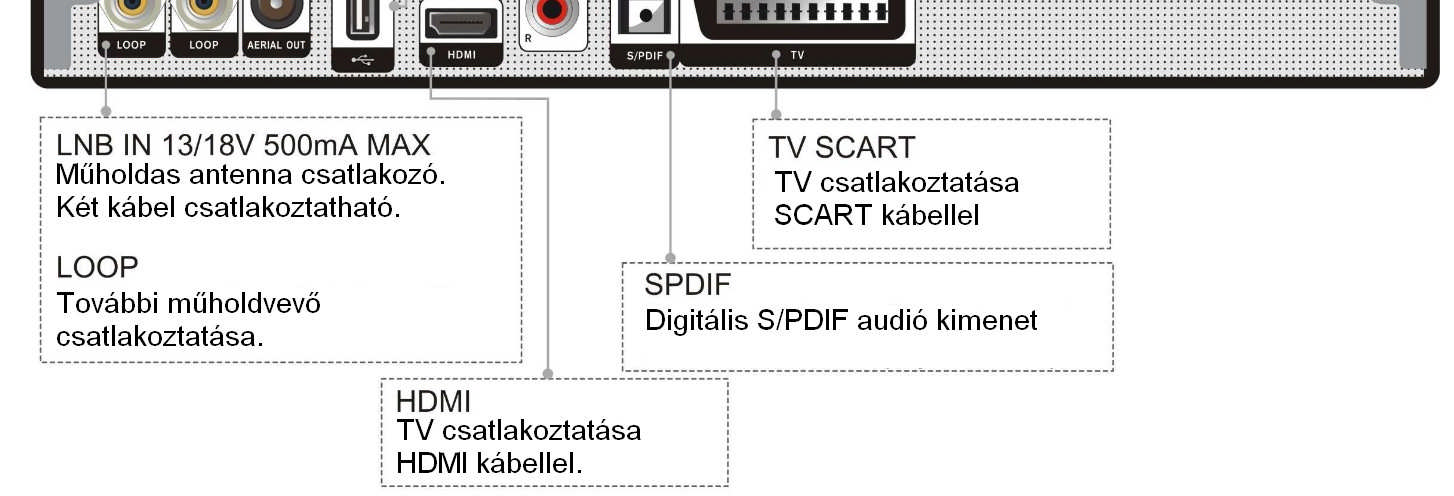

8 6 A hátlap Spark Reloaded Spark Triplex 8

9 7. A készülék csatlakoztatása Spark Reloaded A vevőkészüléket háromféleképpen lehet TV rendszerre csatlakoztatni, az alábbiak közül válassza ki a megfelelőt: 1. HD TV esetében a legjobb minőséget HDMI kábellel lehet elérni: a kábel egyik végét csatlakoztassa a vevő HDMI, a másikat pedig a TV megfelelő csatlakozójára. Ebben az esetben nem kell külön audió csatlakoztatást használni, mivel a HDMI kimenet sztereó audió vagy Dolby digitális audió minőségű jelet ad. 2. A SCART kábel két végét csatlakoztassa a TV és a vevőkészülék megfelelő SCART csatlakozóira. 3. Az RCA kábel két végét csatlakoztassa a TV és a vevőkészülék megfelelő RCA csatlakozóira. Végül csatlakoztassa a műholdvevő antenna koaxiális kábelét a készülék LNB IN csatlakozójára. Külső audió/ Hi-Fi rendszerek Külső audió rendszerek csatlakoztatásához a vevőkészülék hátoldalán két RCA csatlakozó található, amit Audio L és R jelöl. Sztereó RCA kábellel csatlakoztassa a vevőkészülék Audio L és R csatlakozóit a Hi-Fi rendszer magfelelő bemeneteire. 9

10 Spark Triplex 7.1 TV motoros forgatóval (DiSEqC 1.2) A koaxiális kábel egyik végét csatlakoztassa a vevőkészülék LNB IN bemenetére, a másikat pedig a DiSEqC 1.2 motor REC vagy Receiver csatlakozójára. Az LNB koaxiális kábelét csatlakoztassa a DiSEqC 1.2 LNB csatlakozójára. Vevőkészülékeink DiSEqC 1.0, DiSEqC 1.2 és USALS kompatibilisek. Kettő vagy több LNB használata esetén a DiSEqC 1.0 kapcsoló használata javasolt. Az első LNB koaxiális kábelét csatlakoztassa a DiSEqC kapcsoló LNB 1 vagy LNB A bemeneti csatlakozójára, hasonló módon csatlakoztassa a többi LNB-t is. A koaxiális kábel egyik végét csatlakoztassa a DiSEqC kapcsoló RF kimenetére, a másik végét pedig a vevőkészülék LNB IN bemenetére. A vevőkészülékre egy antennát vagy több LNB-s rendszert is csatlakoztatni lehet. 10

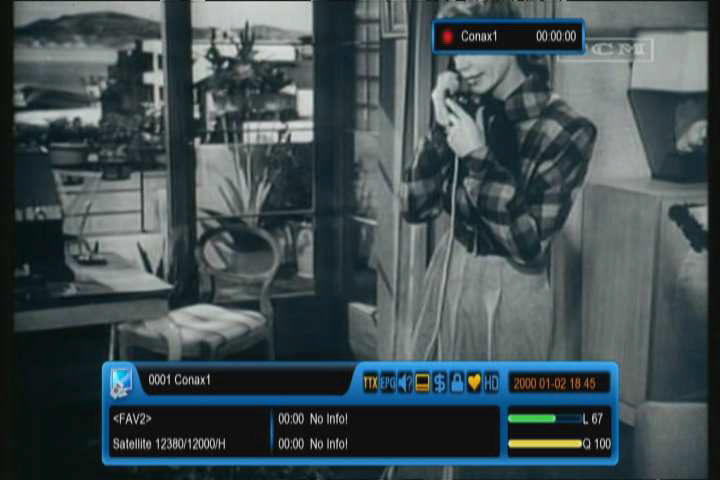

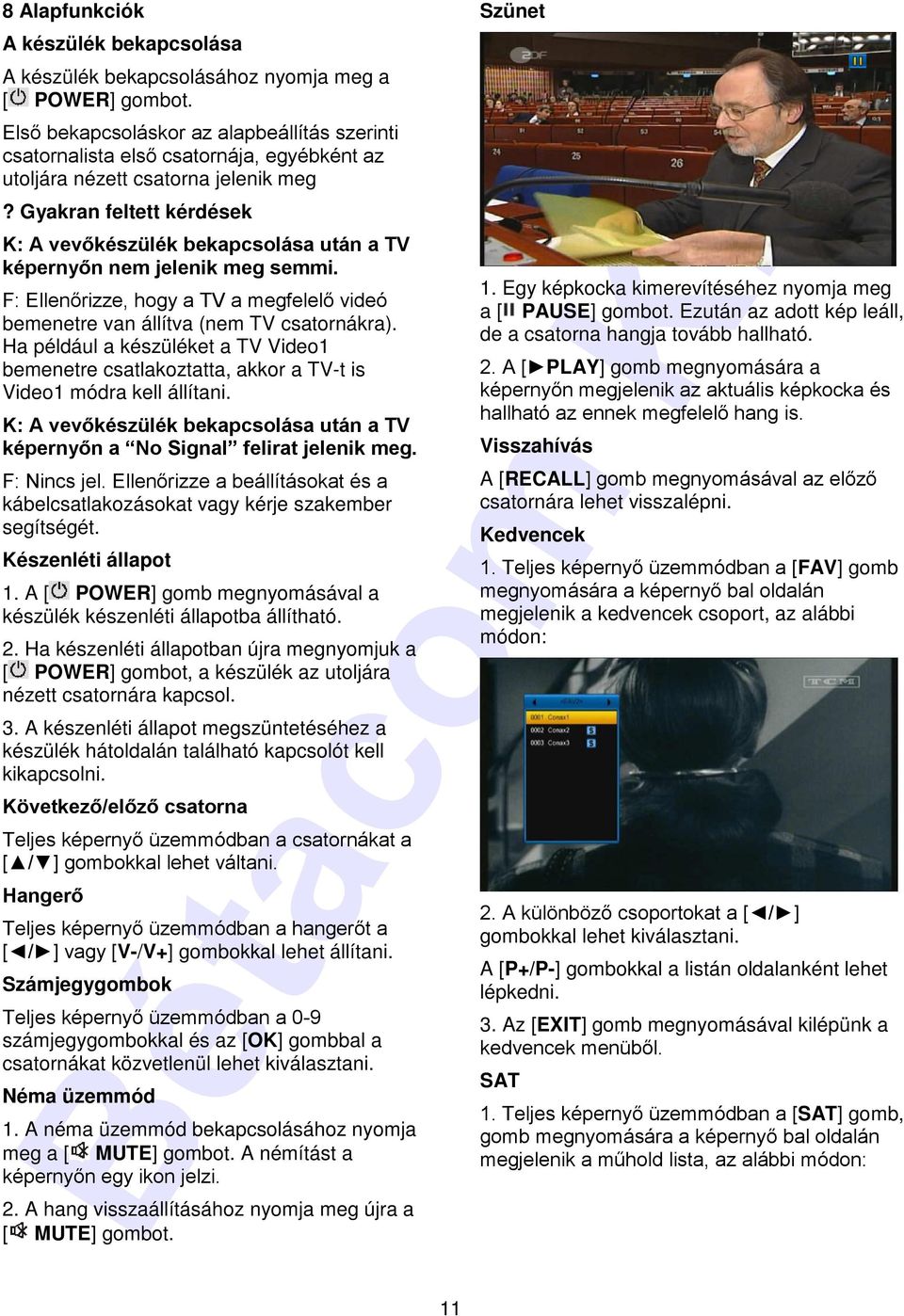

11 8 Alapfunkciók A készülék bekapcsolása A készülék bekapcsolásához nyomja meg a [ POWER] gombot. Első bekapcsoláskor az alapbeállítás szerinti csatornalista első csatornája, egyébként az utoljára nézett csatorna jelenik meg? Gyakran feltett kérdések K: A vevőkészülék bekapcsolása után a TV képernyőn nem jelenik meg semmi. F: Ellenőrizze, hogy a TV a megfelelő videó bemenetre van állítva (nem TV csatornákra). Ha például a készüléket a TV Video1 bemenetre csatlakoztatta, akkor a TV-t is Video1 módra kell állítani. K: A vevőkészülék bekapcsolása után a TV képernyőn a No Signal felirat jelenik meg. F: Nincs jel. Ellenőrizze a beállításokat és a kábelcsatlakozásokat vagy kérje szakember segítségét. Készenléti állapot 1. A [ POWER] gomb megnyomásával a készülék készenléti állapotba állítható. 2. Ha készenléti állapotban újra megnyomjuk a [ POWER] gombot, a készülék az utoljára nézett csatornára kapcsol. 3. A készenléti állapot megszüntetéséhez a készülék hátoldalán található kapcsolót kell kikapcsolni. Következő/előző csatorna Teljes képernyő üzemmódban a csatornákat a [ / ] gombokkal lehet váltani. Hangerő Teljes képernyő üzemmódban a hangerőt a [ / ] vagy [V-/V+] gombokkal lehet állítani. Számjegygombok Teljes képernyő üzemmódban a 0-9 számjegygombokkal és az [OK] gombbal a csatornákat közvetlenül lehet kiválasztani. Néma üzemmód 1. A néma üzemmód bekapcsolásához nyomja meg a [ MUTE] gombot. A némítást a képernyőn egy ikon jelzi. 2. A hang visszaállításához nyomja meg újra a [ MUTE] gombot. Szünet 1. Egy képkocka kimerevítéséhez nyomja meg a [ PAUSE] gombot. Ezután az adott kép leáll, de a csatorna hangja tovább hallható. 2. A [ PLAY] gomb megnyomására a képernyőn megjelenik az aktuális képkocka és hallható az ennek megfelelő hang is. Visszahívás A [RECALL] gomb megnyomásával az előző csatornára lehet visszalépni. Kedvencek 1. Teljes képernyő üzemmódban a [FAV] gomb megnyomására a képernyő bal oldalán megjelenik a kedvencek csoport, az alábbi módon: 2. A különböző csoportokat a [ / ] gombokkal lehet kiválasztani. A [P+/P-] gombokkal a listán oldalanként lehet lépkedni. 3. Az [EXIT] gomb megnyomásával kilépünk a kedvencek menüből. SAT 1. Teljes képernyő üzemmódban a [SAT] gomb, gomb megnyomására a képernyő bal oldalán megjelenik a műhold lista, az alábbi módon: 11

12 2. A műholdakat a [ / ] gombokkal lehet kiválasztani. 3. Az [EXIT] gomb megnyomásával kilépünk a menüből.? Gyakran feltett kérdések K: A [FAV] gomb megnyomása után miért jelenik meg a No Favorite Channel felirat? F: A felirat azért jelenik meg, mert nincs kedvenc csatorna beállítva (lásd a Kedvencek részt). Audió sáv/mód 1. Teljes képernyő üzemmódban az [AUDIO] gomb megnyomására a képernyő jobb oldalán megjelenik az Audio ablak: 2. Az audió sávot és az audió módot a [ / ] gombokkal lehet váltani. 3. Beállítások: Bal/Jobb/Sztereó/Monó Információk Teljes képernyő üzemmódban az [INFO] gomb megnyomására megjelenik az információs sáv, 12 újbóli megnyomására az EPG információs ablak. A [piros] gomb megnyomására megjelenik az aktuális csatorna információs ablaka. EPG 1. Az elektronikus program ismertető (EPG) segítségével részletes adatokat kapunk a fogható csatornákról, úgy mint a csatorna listázás, programok kezdési és befejezési időpontjai, stb. A programismertető megjelenítéséhez nyomja meg az [EPG] gombot. 2. Részletes információk megjelenítéséhez nyomja meg az [OK] gombot. 3. A [PIROS] gomb megnyitja a Csoport ablakot, ahol [ / ] gombokkal a kijelölést lehet mozgatni, az [OK] gombbal a csoportot lehet kiválasztani. 4. A [ZÖLD] gomb megnyitja az Opció ablakot. A [ / ] gombokkal a kijelölést lehet mozgatni, majd az [OK] gombbal megjeleníteni a kiválasztott módot: EPG Most, EPG Következő, EPG táblázat.

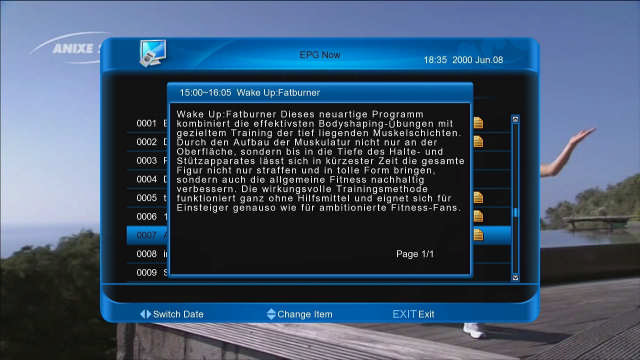

13 5. A [SÁRGA] gomb megnyitja az Időzítő ablakot, ahol az időzítőt lehet beállítani. 6. Felvétel időzítés beállításához nyomja meg a [REC] gombot. 7. Az EPG menü bezárásához nyomja meg az [EXIT] gombot. TV/RADIO TV üzemmódban a [TV / RADIO] gomb megnyomásával rádió üzemmódra, rádió üzemmódban pedig TV üzemmódra váltunk. Csatornalista 1. Teljes képernyő üzemmódban az [OK] gomb megjeleníti a TV Lista ablakot: 2. Sorba rendezéshez nyomja meg a [KÉK] gombot. A megjelenő Rendezés ablakban ötféleképpen rendezhetjük a csatornákat. 3. [ZÖLD] gomb: EPG most az aktuális műsor részletes tartalmát jeleníti meg. 4. [SÁRGA] gomb: csatorna paraméterek megváltoztatása. 5. [ / ] gombok: csatorna kijelölése, [OK] gomb: kijelölt csatorna megnyitása. 6. [PAGE+/PAGE-] gombok: lépés oldalanként a listában. 7. [EXIT] gomb: kilépés a csatornalistából. Kikapcsolás időzítő 1. Ezzel a funkcióval a készülék a beállított időpontban automatikusan kikapcsol. 2. A [SLEEP] gombbal beállítható időzítések Ki/10/30/60/90/120 perc. Oldal Fel/Le 1. Csatornalistában a [PAGE+/PAGE-] gombokkal oldalanként lehet fel/le lépegetni. TXT 1. Teljes képernyő üzemmódban a [SÁRGA] gomb megnyitja a teletext/felirat menüt. Válassza ki a Teletext menüpontot és nyomja meg az [OK] gombot. 2. Ha a csatornához nem tartozik teletext információ, megjelenik a Nincs teletext felirat. Feliratozás 1. Teljes képernyő üzemmódban a [SÁRGA] gomb megnyitja a teletext/felirat menüt. Válassza ki a Felirat menüpontot és nyomja meg az [OK] gombot. 2. Ha a csatornához nem tartozik feliratozás, megjelenik a Nincs felirat felirat. Keresés 1. Teljes képernyő üzemmódban a [FIND] gomb megnyomására megjelenik a "Csatorna keresés ablak. A [,,, ] gombokkal válassza ki a megfelelő betűt és nyomja meg az [OK] gombot. Az [F1] gomb a keresőablakot váltja. 13

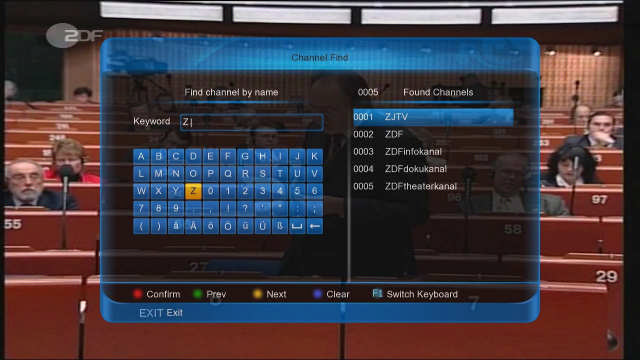

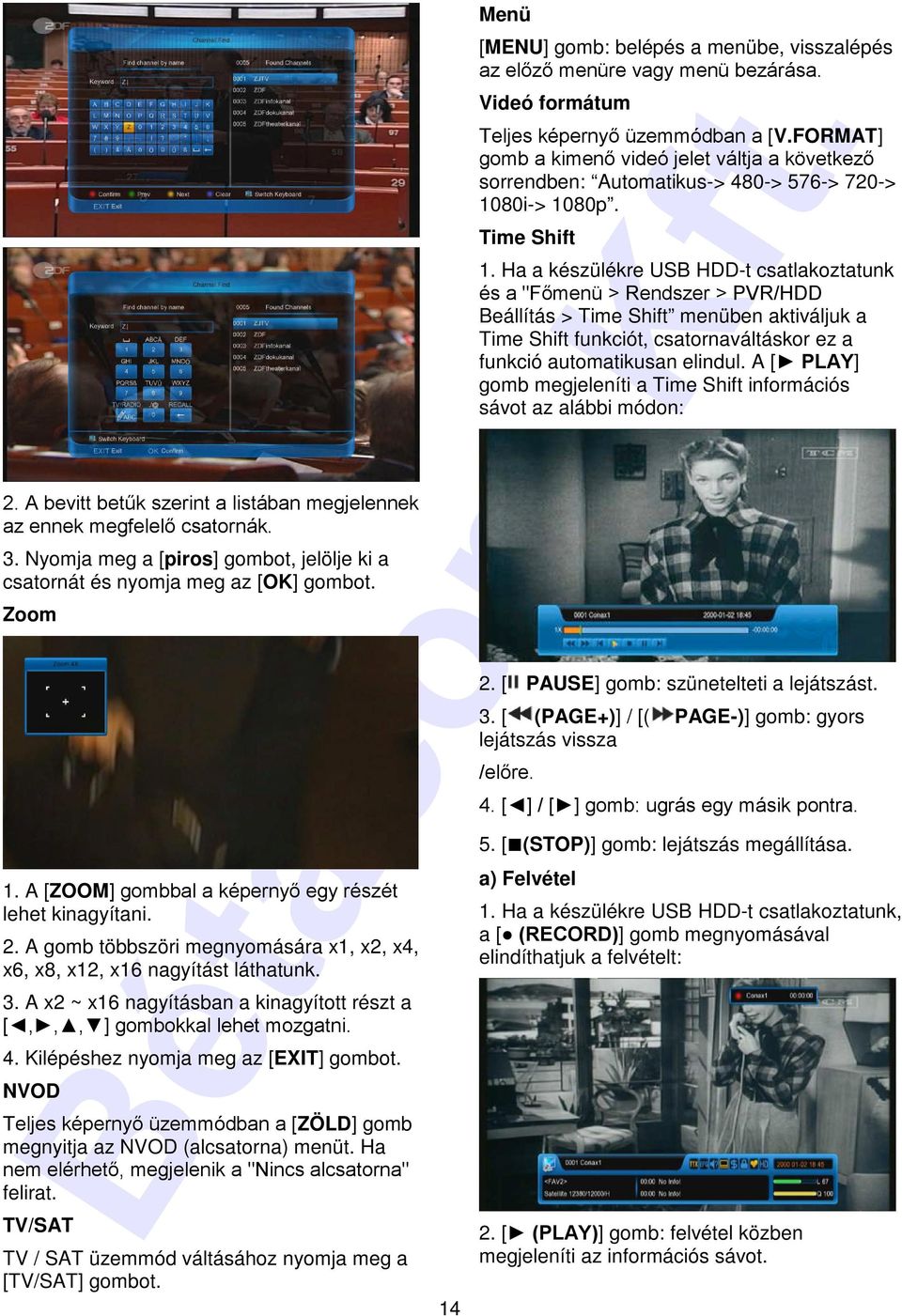

14 2. A bevitt betűk szerint a listában megjelennek az ennek megfelelő csatornák. 3. Nyomja meg a [piros] gombot, jelölje ki a csatornát és nyomja meg az [OK] gombot. Zoom 1. A [ZOOM] gombbal a képernyő egy részét lehet kinagyítani. 2. A gomb többszöri megnyomására x1, x2, x4, x6, x8, x12, x16 nagyítást láthatunk. 3. A x2 ~ x16 nagyításban a kinagyított részt a [,,, ] gombokkal lehet mozgatni. 4. Kilépéshez nyomja meg az [EXIT] gombot. NVOD Teljes képernyő üzemmódban a [ZÖLD] gomb megnyitja az NVOD (alcsatorna) menüt. Ha nem elérhető, megjelenik a "Nincs alcsatorna" felirat. TV/SAT TV / SAT üzemmód váltásához nyomja meg a [TV/SAT] gombot. 14 Menü [MENU] gomb: belépés a menübe, visszalépés az előző menüre vagy menü bezárása. Videó formátum Teljes képernyő üzemmódban a [V.FORMAT] gomb a kimenő videó jelet váltja a következő sorrendben: Automatikus-> 480-> 576-> 720-> 1080i-> 1080p. Time Shift 1. Ha a készülékre USB HDD-t csatlakoztatunk és a "Főmenü > Rendszer > PVR/HDD Beállítás > Time Shift menüben aktiváljuk a Time Shift funkciót, csatornaváltáskor ez a funkció automatikusan elindul. A [ PLAY] gomb megjeleníti a Time Shift információs sávot az alábbi módon: 2. [ PAUSE] gomb: szünetelteti a lejátszást. 3. [ (PAGE+)] / [( PAGE-)] gomb: gyors lejátszás vissza /előre. 4. [ ] / [ ] gomb: ugrás egy másik pontra. 5. [ (STOP)] gomb: lejátszás megállítása. a) Felvétel 1. Ha a készülékre USB HDD-t csatlakoztatunk, a [ (RECORD)] gomb megnyomásával elindíthatjuk a felvételt: 2. [ (PLAY)] gomb: felvétel közben megjeleníti az információs sávot.

15 3. [ (RECORD)] gomb: felvétel szüneteltetése. 4. [ PAUSE] gomb: szünetelteti a lejátszást. 5. [ (PAGE+)] / [( PAGE-)] gomb: gyors lejátszás vissza / előre. 6. [ ] / [ ] gomb: ugrás egy másik pontra. 7. [ (STOP)] gomb: felvétel megállítása. b) Kilépés [EXIT] gomb: visszalépés az előző menüre vagy az ablak bezárása. Gyorsmenü Teljes képernyő üzemmódban az [F1] gomb megnyomására megjelenik a Gyorsmenü ablak, az alábbi módon: Ebben aktuális idő, NET és USB ikon található, valamint egy időjárás előrejelzés menü és egy dialógus ablak. HBBTV A HbbTV a digitális televízió és az internet kombinációja, amely lehetővé teszi a műholdas, földi és kábel TV-csatornák vételét, valamint hozzáférést biztosít az új szolgáltatások, mint például a lehívható videofilmeknek (VoD), interaktív játékoknak, elektronikus újságoknak, YouTube videók, fotó albumok stb... Ha az infósávon látszik a ikon, a csatorna támogatja a HBBTV szolgáltatást. Először állítsa a Főmenü > Rendszer > Alapbeállítások > Egyéb beállítások > HBBTV opciót BE állásba. A képernyőn megjelenő üzenet alapján nyomja meg a [PIROS] gombot a HBBTV megnyitásához. 9 Csatorna beállítások A [MENU] gomb megnyomására megjelenik az alábbi képernyő: 1. A [ / ] és [ / ] gombokkal az alábbi menüpontok közül lehet választani: Csatorna, Telepítés, Rendszer, CA, Spark, Fájl lista, Plug in. 2. A kiválasztott menüpont megnyitásához nyomja meg az [OK] gombot. 15

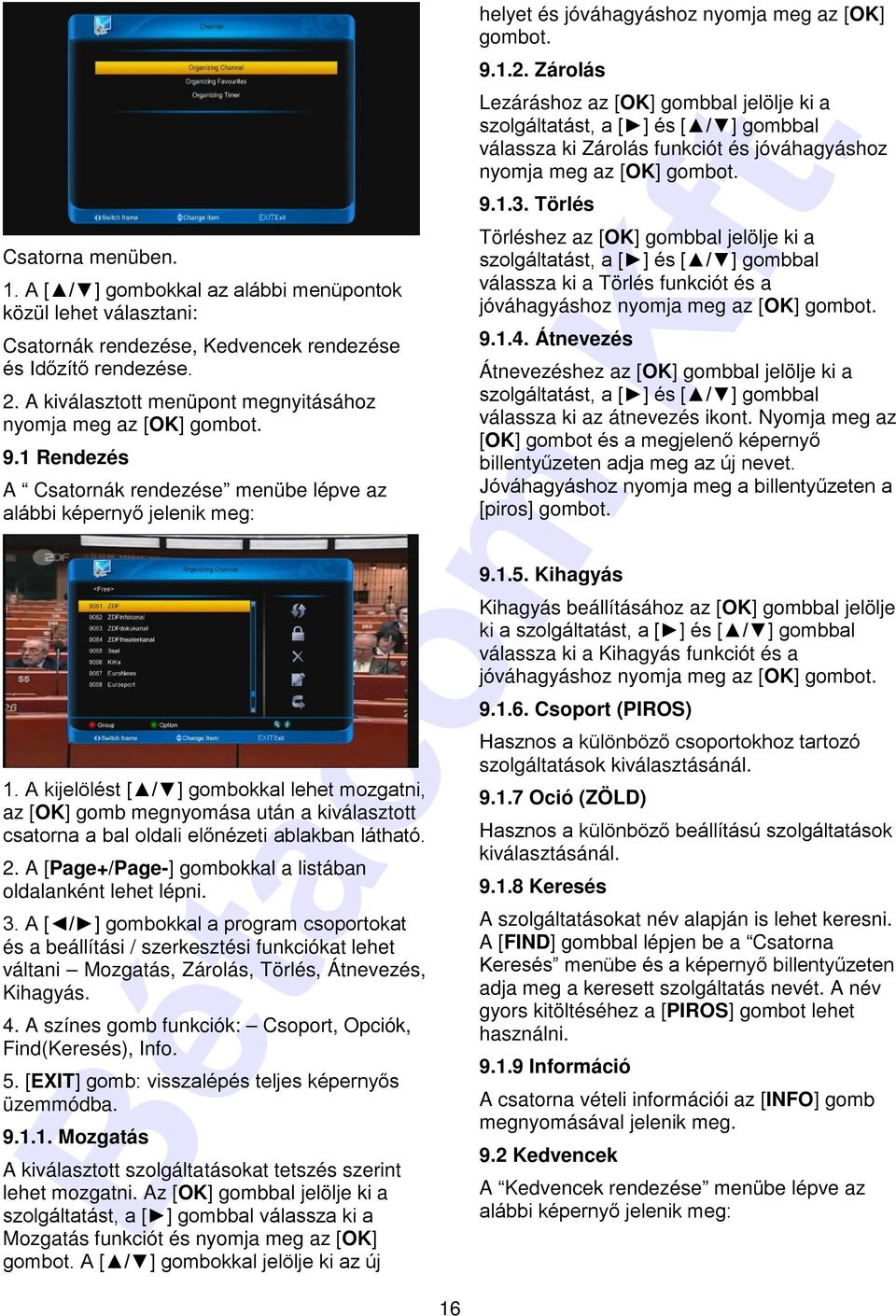

16 Csatorna menüben. 1. A [ / ] gombokkal az alábbi menüpontok közül lehet választani: Csatornák rendezése, Kedvencek rendezése és Időzítő rendezése. 2. A kiválasztott menüpont megnyitásához nyomja meg az [OK] gombot. 9.1 Rendezés A Csatornák rendezése menübe lépve az alábbi 1. A kijelölést [ / ] gombokkal lehet mozgatni, az [OK] gomb megnyomása után a kiválasztott csatorna a bal oldali előnézeti ablakban látható. 2. A [Page+/Page-] gombokkal a listában oldalanként lehet lépni. 3. A [ / ] gombokkal a program csoportokat és a beállítási / szerkesztési funkciókat lehet váltani Mozgatás, Zárolás, Törlés, Átnevezés, Kihagyás. 4. A színes gomb funkciók: Csoport, Opciók, Find(Keresés), Info. 5. [EXIT] gomb: visszalépés teljes képernyős üzemmódba Mozgatás A kiválasztott szolgáltatásokat tetszés szerint lehet mozgatni. Az [OK] gombbal jelölje ki a szolgáltatást, a [ ] gombbal válassza ki a Mozgatás funkciót és nyomja meg az [OK] gombot. A [ / ] gombokkal jelölje ki az új helyet és jóváhagyáshoz nyomja meg az [OK] gombot Zárolás Lezáráshoz az [OK] gombbal jelölje ki a szolgáltatást, a [ ] és [ / ] gombbal válassza ki Zárolás funkciót és jóváhagyáshoz nyomja meg az [OK] gombot Törlés Törléshez az [OK] gombbal jelölje ki a szolgáltatást, a [ ] és [ / ] gombbal válassza ki a Törlés funkciót és a jóváhagyáshoz nyomja meg az [OK] gombot Átnevezés Átnevezéshez az [OK] gombbal jelölje ki a szolgáltatást, a [ ] és [ / ] gombbal válassza ki az átnevezés ikont. Nyomja meg az [OK] gombot és a megjelenő képernyő billentyűzeten adja meg az új nevet. Jóváhagyáshoz nyomja meg a billentyűzeten a [piros] gombot Kihagyás Kihagyás beállításához az [OK] gombbal jelölje ki a szolgáltatást, a [ ] és [ / ] gombbal válassza ki a Kihagyás funkciót és a jóváhagyáshoz nyomja meg az [OK] gombot Csoport (PIROS) Hasznos a különböző csoportokhoz tartozó szolgáltatások kiválasztásánál Oció (ZÖLD) Hasznos a különböző beállítású szolgáltatások kiválasztásánál Keresés A szolgáltatásokat név alapján is lehet keresni. A [FIND] gombbal lépjen be a Csatorna Keresés menübe és a képernyő billentyűzeten adja meg a keresett szolgáltatás nevét. A név gyors kitöltéséhez a [PIROS] gombot lehet használni Információ A csatorna vételi információi az [INFO] gomb megnyomásával jelenik meg. 9.2 Kedvencek A Kedvencek rendezése menübe lépve az alábbi 16

17 1. A bal és jobb oldali listákban a kijelölést a [ / ] gombokkal lehet mozgatni. 2. A [Page+/Page-] gombokkal oldalanként lehet lépkedni. 3. A [ / ] gombokkal a bal oldali összes csatorna, jobb oldali kedvencek lista és a középső funkció ikon lista (Hozzáadás, Áthelyezés, Mozgatás, Átnevezés) között lehet váltani. 4. A színes gomb funkciók: Csoport, Opció, Find (Keresés) és Info. 5. Amikor a kurzor a bal vagy jobb oldali ablakban aktív, a FAV lista kiválasztásához nyomja meg a [FAV] gombot. 6. Az [EXIT] gomb megnyomásával visszalép az előző menüpontra. 9.3 Időzítő rendezése Az "Időzítő rendezése" menübe lépve az alábbi 2. Színes gomb funkciók: Törlés, Szerkesztés, Új. 3. Az [EXIT] gomb megnyomásával visszalép az előző menüpontra. A "Szerkesztés" menübe lépve az alábbi 1. Szám: az aktuális beállítás száma. 2. Szolgáltatás: beállított csatorna, megváltoztatásához nyomja meg az [OK] gombot. 3. Esemény neve: átnevezéséhez nyomja meg a [PIROS] gombot. 4. Kezdési dátum: új dátumot a 0-9 gombokkal lehet megadni. 5. Elindítási idő: új időpontot a 0-9 gombokkal lehet megadni. 6. Befejezési dátum: új dátumot a 0-9 gombokkal lehet megadni. 7. Leállítási idő: új időpontot a 0-9 gombokkal lehet megadni. 8. Ismétlődés: beállítása. A [ / ] gombokkal beállítható időzítés: 1X (egyszer), 1D (minden nap), 1W (hetente), 1-5 (munkanap), 6-7 (hétvége). 9. Timer-ismétlés: az időzített esemény típusa, lehet szolgáltatás vagy HDD felvétel. 10 Telepítés Spark Reloaded: A Telepítés menübe lépve az alábbi képernyő jelenik meg: 1. A kijelölést a [ / ] gombokkal lehet mozgatni, a funkció megnyitásához nyomja meg az [OK] gombot. Spark Triplex: A Telepítés menübe lépve három lehetőség közül választhat: - Műhold telepítés 17

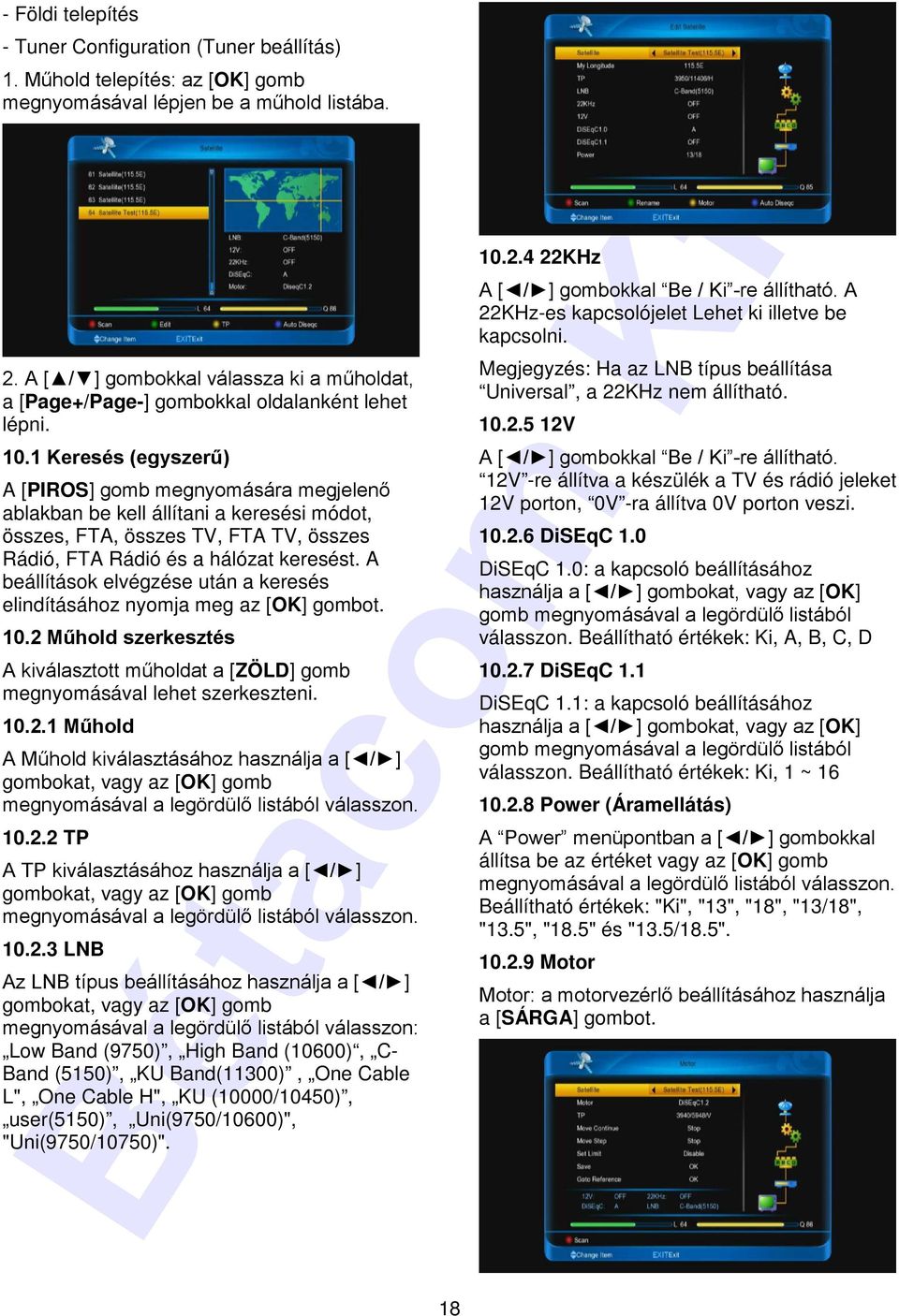

18 - Földi telepítés - Tuner Configuration (Tuner beállítás) 1. Műhold telepítés: az [OK] gomb megnyomásával lépjen be a műhold listába. 2. A [ / ] gombokkal válassza ki a műholdat, a [Page+/Page-] gombokkal oldalanként lehet lépni Keresés (egyszerű) A [PIROS] gomb megnyomására megjelenő ablakban be kell állítani a keresési módot, összes, FTA, összes TV, FTA TV, összes Rádió, FTA Rádió és a hálózat keresést. A beállítások elvégzése után a keresés elindításához nyomja meg az [OK] gombot Műhold szerkesztés A kiválasztott műholdat a [ZÖLD] gomb megnyomásával lehet szerkeszteni Műhold A Műhold kiválasztásához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon TP A TP kiválasztásához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon LNB Az LNB típus beállításához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon: Low Band (9750), High Band (10600), C- Band (5150), KU Band(11300), One Cable L", One Cable H", KU (10000/10450), user(5150), Uni(9750/10600)", "Uni(9750/10750)" KHz A [ / ] gombokkal Be / Ki -re állítható. A 22KHz-es kapcsolójelet Lehet ki illetve be kapcsolni. Megjegyzés: Ha az LNB típus beállítása Universal, a 22KHz nem állítható V A [ / ] gombokkal Be / Ki -re állítható. 12V -re állítva a készülék a TV és rádió jeleket 12V porton, 0V -ra állítva 0V porton veszi DiSEqC 1.0 DiSEqC 1.0: a kapcsoló beállításához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon. Beállítható értékek: Ki, A, B, C, D DiSEqC 1.1 DiSEqC 1.1: a kapcsoló beállításához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon. Beállítható értékek: Ki, 1 ~ Power (Áramellátás) A Power menüpontban a [ / ] gombokkal állítsa be az értéket vagy az [OK] gomb megnyomásával a legördülő listából válasszon. Beállítható értékek: "Ki", "13", "18", "13/18", "13.5", "18.5" és "13.5/18.5" Motor Motor: a motorvezérlő beállításához használja a [SÁRGA] gombot. 18

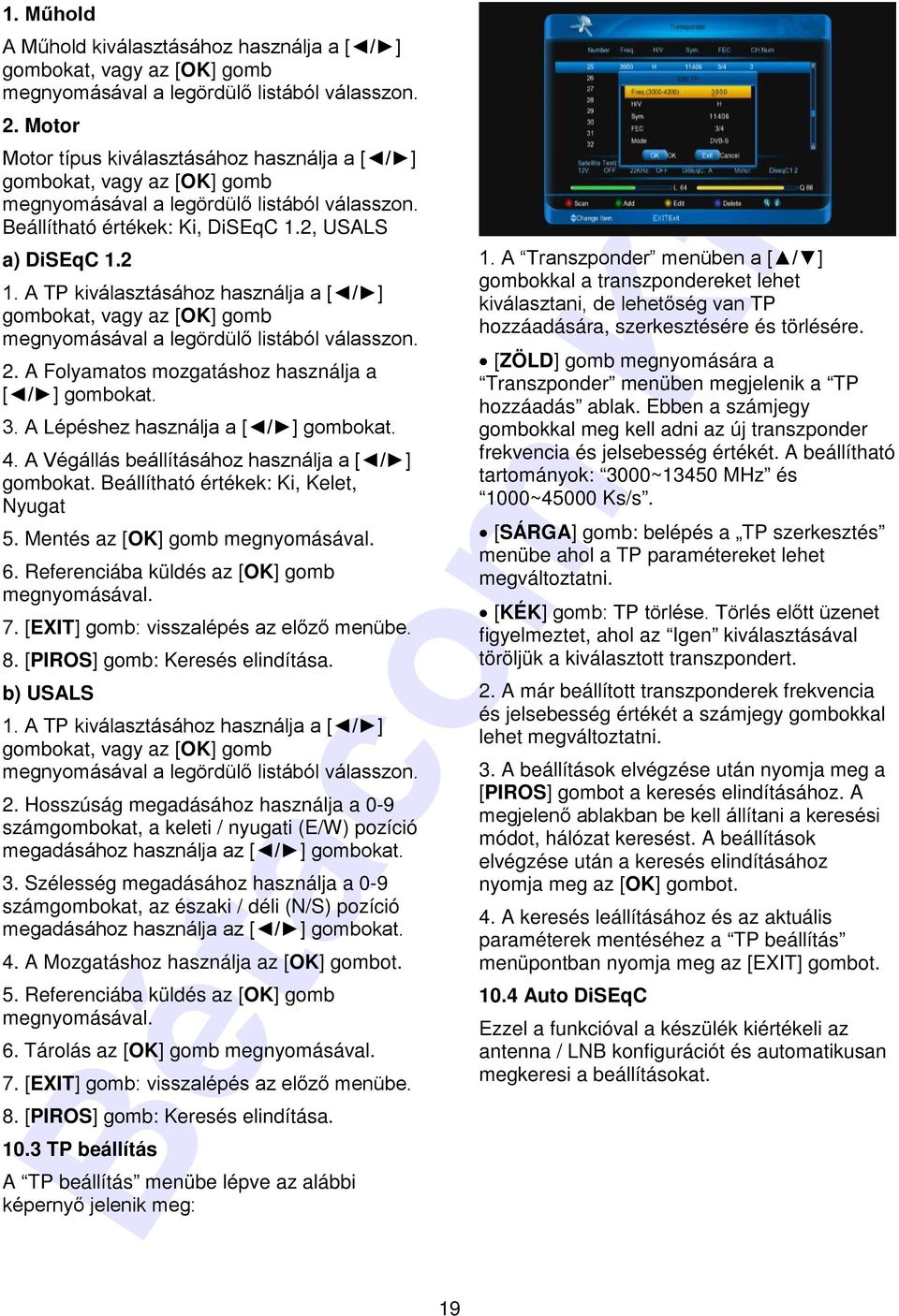

19 1. Műhold A Műhold kiválasztásához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon. 2. Motor Motor típus kiválasztásához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon. Beállítható értékek: Ki, DiSEqC 1.2, USALS a) DiSEqC A TP kiválasztásához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon. 2. A Folyamatos mozgatáshoz használja a [ / ] gombokat. 3. A Lépéshez használja a [ / ] gombokat. 4. A Végállás beállításához használja a [ / ] gombokat. Beállítható értékek: Ki, Kelet, Nyugat 5. Mentés az [OK] gomb megnyomásával. 6. Referenciába küldés az [OK] gomb megnyomásával. 7. [EXIT] gomb: visszalépés az előző menübe. 8. [PIROS] gomb: Keresés elindítása. b) USALS 1. A TP kiválasztásához használja a [ / ] gombokat, vagy az [OK] gomb megnyomásával a legördülő listából válasszon. 2. Hosszúság megadásához használja a 0-9 számgombokat, a keleti / nyugati (E/W) pozíció megadásához használja az [ / ] gombokat. 3. Szélesség megadásához használja a 0-9 számgombokat, az északi / déli (N/S) pozíció megadásához használja az [ / ] gombokat. 4. A Mozgatáshoz használja az [OK] gombot. 5. Referenciába küldés az [OK] gomb megnyomásával. 6. Tárolás az [OK] gomb megnyomásával. 7. [EXIT] gomb: visszalépés az előző menübe. 8. [PIROS] gomb: Keresés elindítása TP beállítás A TP beállítás menübe lépve az alábbi 1. A Transzponder menüben a [ / ] gombokkal a transzpondereket lehet kiválasztani, de lehetőség van TP hozzáadására, szerkesztésére és törlésére. [ZÖLD] gomb megnyomására a Transzponder menüben megjelenik a TP hozzáadás ablak. Ebben a számjegy gombokkal meg kell adni az új transzponder frekvencia és jelsebesség értékét. A beállítható tartományok: 3000~13450 MHz és 1000~45000 Ks/s. [SÁRGA] gomb: belépés a TP szerkesztés menübe ahol a TP paramétereket lehet megváltoztatni. [KÉK] gomb: TP törlése. Törlés előtt üzenet figyelmeztet, ahol az Igen kiválasztásával töröljük a kiválasztott transzpondert. 2. A már beállított transzponderek frekvencia és jelsebesség értékét a számjegy gombokkal lehet megváltoztatni. 3. A beállítások elvégzése után nyomja meg a [PIROS] gombot a keresés elindításához. A megjelenő ablakban be kell állítani a keresési módot, hálózat keresést. A beállítások elvégzése után a keresés elindításához nyomja meg az [OK] gombot. 4. A keresés leállításához és az aktuális paraméterek mentéséhez a TP beállítás menüpontban nyomja meg az [EXIT] gombot Auto DiSEqC Ezzel a funkcióval a készülék kiértékeli az antenna / LNB konfigurációt és automatikusan megkeresi a beállításokat. 19

20 10.5 Kábeles (DVB-C) telepítés Spark Triplex A Tuner Configuration (Tuner beállítás) menüben állítsa be a [ / ] gombokkal a tunert kábelesre. (a készülék újraindul és törli az esetlegesen lekeresett földi csatornákat) A Kábeles telepítés menüben választhat Kézi vagy Automatikus telepítés és a Konfigurálás menüpontok között. Kézi telepítés választásakor egy listából tud választani keresendő frekvenciát. Lehetőség van Hozzáadásra, Szerkesztésre és Törlésre. Automatikus telepítésnél az [OK] gomb megnyomásával elindul a csatorna keresés A Konfigurálás menüpontban beállíthatja az LCN - Logikai Csatorna Rendezést 10.6 Terrestrial (DVB-T) telepítés Spark Triplex A Tuner Configuration (Tuner beállítás) menüben állítsa be a [ / ] gombokkal a tunert Terrestrial-ra. (a készülék újraindul és törli az esetlegesen lekeresett kábel tv-s csatornákat) A Terrestrial telepítés menüben választhat Kézi vagy Automatikus telepítés és a Konfigurálás menüpontok között. Kézi telepítés választásakor egy listából tud választani keresendő frekvenciát. Lehetőség van Hozzáadásra, Szerkesztésre és Törlésre. Automatikus telepítésnél az [OK] gomb megnyomásával elindul a csatorna keresés A Konfigurálás menüpontban beállíthatja a Régiót, az LCN - Logikai Csatorna Rendezést és a Tuner Power (5V) (antenna táp az erősítős antennákhoz). 11. Rendszer menü A System menübe lépve az alábbi képernyő jelenik meg: A menü tartalma: 1. A [ / ] és [ / ] gombokkal válasszon a menüpontok és ezek almenüi közül: Alap beállítások, PVR/HDD beállítás, Hálózat beállítás, Frissítés. 2. A kiválasztott menüpont megnyitásához nyomja meg az [OK] gombot. Alapbeállítások Nyelv A Nyelv beállítása menübe lépve az alábbi 1. Menü nyelv: A [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válassza ki az OSD menü nyelvet. 2. Audio nyelv: Némelyik csatorna esetében több nyelvet is be lehet állítani. Ha az aktuális csatorna rendelkezik a beállított első audió nyelvvel is, a rendszer alapértelmezés szerint ezen a nyelven sugározza a programot. Ha nem, akkor az audió nyelv automatikusan a csatorna alapbeállítás szerinti nyelve lesz. 3. Audio Prioritás: Beállítások: Dolby és Nyelv. Ha a beállítás Dolby, az audió sáv AC3 lesz, akkor is ha a nyelv nem egyezik a fenti beállítással első vagy második audió. 4. EPG Nyelv: A [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válassza ki az EPG nyelvet. 20

21 6. Teletext Nyelv: A [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válassza ki a TXT nyelvet. A teletext nyelvet teljes képernyő üzemmódban a teletext menüben lehet váltani (ha a szolgáltatás támogatja). 5. Felirat nyelv beállítása. A [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válassza ki a Felirat Nyelvet. A feliratozás nyelvet teljes képernyő üzemmódban a felirat menüben [sárga] gombbal lehet váltani (ha a szolgáltatás támogatja). A támogatott nyelvek előzetes értesítés nélkül változhatnak. 8. [EXIT] gomb: visszalépés az előző menübe Idő beállítás Az Idő beállítás menübe lépve az alábbi 1. Automatikus frissítés: "Be"-re állítva az időbeállítás megegyezik az aktuális csatornáéval. "Ki" beállításban a dátumot és az időt manuálisan kell beállítani. 2. GMT től eltolódás: csak akkor állítható ha az Automatikus frissítés beállítás értéke Be. Az időeltolódást a [ / ] gombokkal lehet beállítani, fél órás idő változással -12:00 ~ +12:00 közé. 3. Nyári időszámítás be és kikapcsolása, a [ / ] gombokkal állítsa Be vagy Ki-re. 4. Időzített bekapcsolás: Ha Be az Indulási csatornánál ki lehet választani melyik csatornára kapcsoljon be, ha nincs ilyen kiválasztva, az utoljára nézett csatornára kapcsol. A Bekapcsolási időt a 0-9 számgombokkal adja meg. 5. Kikapcsolás: Ha Be az időpontot a 0-9 számgombokkal adja meg. A dátum és idő beállítás csak akkor lehetséges, ha az " Automatikus frissítés" beállítás "Ki". 21 Beállításhoz használja a 0-9 számjegygombokat. 6. Az [EXIT] gomb megnyomásával kilép a Idő beállítás menüből Szülői felügyelet 1. Szülői zár: a [ / ] gombokkal állítsa Be vagy Ki-re. 2. Korhatár besorolás: a [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válasszon az összes megtekintése, 7, 12, 15, 18 és az összes zárolása opciók közül. 3. Idő irányítás: a 0-9 számjegygombokkal adja meg a kívánt idő intervallumot. 4. Jelszó csere: a 0-9 számjegygombokkal adja meg a kívánt 4 számjegyű jelszót. 5. Jelszó megerősítése: a 0-9 számjegygombokkal adja ismét meg a jelszót. 6. [EXIT] gomb: visszalépés az előző menübe A/V kimenet Az A/V kimenet menübe lépve az alábbi 1. TV Scart: videó kimenet beállítása. A [ / ] gombokkal CVBS vagy az RGB üzemmódokat lehet beállítani. 2. Képarány beállítása. A [ / ] gombokkal itt az alábbi képméreteket lehet beállítani: 4:3 / 16:9/ Automatikus. 16:9 beállításban a széles képernyő képet 4:3-ra állítja, így a képernyő bal és jobb oldalán fekete sáv jelenik meg.

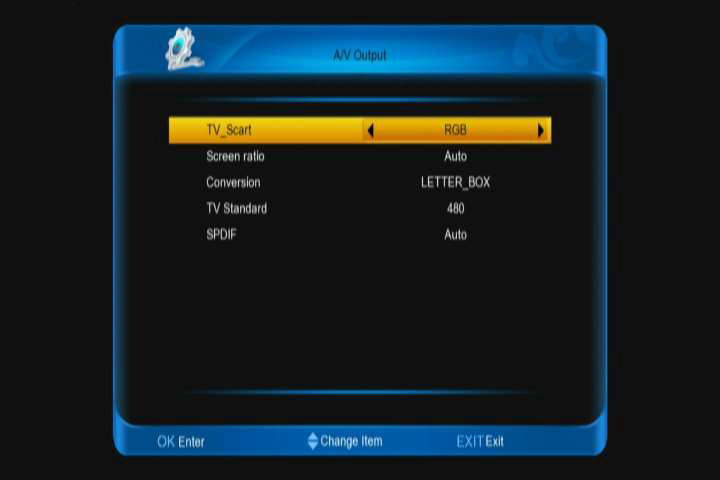

22 Auto: a rendszer nem végez semmilyen beállítást, 16:9 TV-n a képformátum jó lesz, de túl keskeny lesz a 4:3 TV képernyőn. Ennek megfelelően a 4:3 kép jó lesz a 4:3 TV-n, de túl széles a 16:9 TV-n. 3. Konverzió: képméret váltás. A [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válassza ki a Letter Box, Pan Scan, Kombinált vagy Mellőzés beállítást. 4. A TV szabvány: a kijelző felbontást a teljes kijelzős módban a [V.FORMAT] gombbal lehet váltani. A beállítást el lehet végezni a TV szabvány menüben is. a [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válassza ki a megfelelőt: 480<->576<->720<->1080i<->1080p <-> Automatikus. Az Automatikus beállításban a készülék a felbontást a csatorna szerint állítja be, ebben az esetben váltáskor a különböző csatornatípusok miatt a képernyő villoghat. 5. SPDIF: az SPDIF audió kimenet beállítása, lehet PCM vagy Automatikus. Ha a beállítás PCM, a készülék a nem PCM audió sávokat dekódolja és a csatlakoztatott készülékekre PCM formátumban továbbítja. Auto beállításban a készülék először megvizsgálja milyen formátumot fogad a TV, és a szerint továbbítja a jelet. Ha a TV dekódolja az AC3 formátumot, a készülék csak RAW formátumot továbbít. Ha a TV csak PCM dekódolására képes, a készülék az AC3 formátumot dekódolja és PCM formátumban továbbítja. 6. Dilby Digital HDMI: A [ / ] gombokkal vagy az [OK] gomb megnyomásával a legördülő listából válassza ki a Be vagy a Ki beállítást. 7. Browser Screen Size: Kijelző kézi igazításához a menüponton állva nyomja meg az [OK] gombot majd a Megerősítő ablakban az Igen opcióval az aktuális beállítást menti el a Nem opcióval megnyitja a kézi beállítás menüt. 8. Az [EXIT] gomb megnyomásával kilép az A/V kimenet menüből Gyári alaphelyzet A "Gyári alaphelyzet " menübe lépve az alábbi Gyári alapérték betöltése: Gyári alapbeállítások visszaállításához, az [OK] gomb megnyomása után megjelenő ablakban válassza az "Igen" opciót. 2. Gyári alaphelyzet: gyári alapbeállítások visszaállítása. Nyomja meg az [OK] gombot ezen a menüponton. 3. Mentés gyári beállításként: az aktuális beállítások és adatbázis mentése alapbeállításként. Nyomja meg az [OK] gombot ezen a menüponton. 4. Összes csatorna törlése: az összes csatorna törléséhez nyomja meg az [OK] gombot ezen a menüponton. 5. Az [EXIT] gomb megnyomásával visszalép egy menüt.? Gyakran feltett kérdések K: Véletlenül töröltem az összes csatornát. Mit tehetek? F: a csatornákat kétféleképpen lehet visszaállítani: - újrakeresni és telepíteni a csatornákat a telepítés funkcióval Egyéb beállítások A Egyéb beállítások menübe lépve az alábbi 1. Infósáv megjelenítési idő: csatornaváltáskor megjelenő kijelző sáv megjelenítési időtartamának beállítása, a [ / ] gombokkal állítsa 1-20 másodpercre.

23 2. OSD áttetszőség: az OSD menük áttetszőségi szintjének beállítása, a [ / ] gombokkal állítsa 25%, 75%, 100% vagy 0 -ra (nem áttetsző). 3. Készenléti állapot: a [ / ] gombokkal állítsa Valós vagy Hamis állásra. 4. Frontpanel display: az előlapi kijelzőt a [ / ] gombokkal állítsa Csatorna szám vagy Idő megjelenítésre. 5. HBBTV: a HBBT funkció be/ kikacsolása a [ / ] gombokkal. Megjegyzés: HBBTV-Hybrid Broadcast Broadband Television - hibrid szélessávú közvetítésű televíziós átviteli szabvány, a digitális televízió és a webes tartalmak kombinációja 6. Az [EXIT] gomb megnyomásával visszalép kilép a menüből Kártyaolvasó A "Kártyaolvasó" menübe lépve az alábbi 1. Conax: a kártyaolvasó be és kikapcsolása. 2. Az [EXIT] gomb megnyomásával kilép a menüből Kapcsolat A "Kapcsolat" menübe lépve az alábbi 1. Név: a szolgáltató neve. Belépéshez és átnevezéshez nyomja meg az [OK] gombot. 23 Jóváhagyáshoz nyomja meg a [PIROS] gombot. 2. Telefon: a szolgáltató telefonszáma. Belépéshez és átnevezéshez nyomja meg az [OK] gombot. Új szám beviteléhez használja a 0-9 számjegygombokat, jóváhagyáshoz nyomja meg a [PIROS] gombot. 3. Webhely: a szolgáltató weboldala. Belépéshez és átnevezéshez nyomja meg az [OK] gombot. Új adatok beviteléhez használja a billentyűzetet, jóváhagyáshoz nyomja meg a [PIROS] gombot. 4. Az [EXIT] gomb megnyomásával kilép a menüből Rendszer információ A "Rendszer információ" menübe lépve az alábbi Itt a vevőkészülék különböző paramétereit láthatjuk. Kilépéshez nyomja meg az [OK] gombot PVR/HDD beállítás A PVR/HDD Beállítás menübe lépve az alábbi Megjegyzés: Ha a készülékre nincs USB adathordozó csatlakoztatva, a menü nem elérhető. 1. A [ / ] gombokkal válasszon az alábbiak közül: HDD Formázás, USB Sebesség Teszt, Felvételi beállítás, TimeShift beállítás és Youtube Record Setting.

24 2. Belépéshez nyomja mega az [OK] gombot HDD formázás A " HDD Formázás" menüben az alábbi Nyomja meg a [PIROS] gombot és válassza ki a fájl rendszert: Win 95, Ext3 vagy NTFS, majd a formázáshoz nyomja meg az [OK] gombot. 2. Újabb partíció kialakításához nyomja meg a [ZÖLD] gombot, majd formázza a lemezt. Új terület hozzáadásához nyomja meg [ZÖLD], terület törléséhez a [SÁRGA] gombot. Mentéshez nyomja meg a [PIROS], majd a formázás elindításához a [KÉK] gombot. Megjegyzés: A formázás során a HDD-n tárolt összes adat törlődik USB sebesség teszt Az "USB sebesség teszt" menüben megtekinthetjük az írási/olvasási sebességet, ezek alapján megtudhatjuk milyen műveletek elvégzésére alkalmas a készülék. A [PIROS] gomb megnyomásával indíthatjuk a tesztet Felvételi beállítás A "Felvételi beállítás" menübe lépve az alábbi 1. Felvételi útvonal: a felvétel rögzítési útvonalának megváltoztatása. 2. Időtartam: a [ / ] gombokkal állítsa be a felvétel időtartamát. 3. Felvétel idő hosszabbítás: a [ / ] gombokkal állítsa be a felvétel idő hosszabbítását. 4. Kilépéshez nyomja meg az [EXIT] gombot TimeShift beállítás A "TimeShift beállítás" menübe lépve az alábbi 1. Be: a [ / ] gombokkal állítsa Be vagy Ki-re. Be-re állítva csatornaváltáskor a funkció automatikusan elindul. 2. TimeShift útvonal: a felvétel rögzítési útvonalának megváltoztatása. 3. Idő: a [ / ] gombokkal állítsa be a felvétel időtartamát. 4. [EXIT] gomb: visszalépés az előző menübe Youtube Record Setting (opcionális) Felvételi útvonal: a felvétel rögzítési útvonalának megváltoztatása Hálózat beállítás A menü tartalma: 1. A [ / ] és [ / ] gombokkal válasszon a menüpontok és ezek almenüi közül: IP Beállítás, FTP Passworld, Network hard disk, 3G Network. 24

25 2. A kiválasztott menüpont megnyitásához nyomja meg az [OK] gombot IP Beállítás Az IP beállítás menübe lépve az alábbi 1. Alapértelmezett hálózat: a [ / ] gombokkal válasszon a Vezetékes vagy a Vezeték nélküli lehetőségek közül Ha a Vezetékes lehetőséget választotta: DHCP: a [ / ] gombokkal állítsa Be vagy Kire. Be-re állítva, a készülék automatikusan beírja az IP, Alhálózati maszk, Átjáró és DNS adatokat. Ha Ki, ezeket az értékeket manuálisan kell megadni. Kilépéshez nyomja meg az [EXIT] gombot. Ha a Vezeték nélküli lehetőséget választotta: A hálózat kereséshez nyomja meg a [PIROS] gombot, majd a listából válassza ki a megfelelő hálózatot és nyomja meg az [OK] gombot. A vezeték nélküli csatlakozás ablakban állítsa be a titkosítást WEP, WPA-PSK vagy WPA2- PSK. Állítsa be a kulcs fajtáját AES vagy TKIP és adja meg a jelszót. A kapcsolódáshoz nyomja meg a [PIROS] gombot FTP Password Az FTP Password menüben lehet lecserélni a készülék FTP jelszavát. Adja meg az régi jelszót (alapesetben: root), adja meg az új jelszót majd erősítse meg. Kilépéshez nyomja meg az [EXIT] gombot Network hard disk (opcionális) A Network hard disk (Hálózati adattároló) menüben lehet megadni az adattároló elérési paramétereit. Kilépéshez nyomja meg az [EXIT] gombot G Network (opcionális) A 3G Network menüben lehet megadni a 3Gs mobil internet modem beállítási paramétereit. Kilépéshez nyomja meg az [EXIT] gombot Frissítés A Frissítés menüben: 1. A [ / ] gombokkal válassza ki a Frissítés USB-ről, Rendszer mentése HDD-re vagy a Database Transformer opciót. 2. Belépéshez nyomja meg az [OK] gombot Frissítés USB-ről Az Frissítés USB-ről menübe lépve az alábbi Ebben a menüben ki lehet választani milyen típusú adatokat akarunk frissíteni: App (nincs csatornalista), adatbázis, app + database. A "Frissítés típusa" és a "Könyvtár" kiválasztása után nyomja meg a [PIROS] gombot, ezután a frissítés automatikusan elindul Rendszer mentése HDD-re A Rendszer mentése HDD-re menübe lépve az alábbi 1. Típus: a Mentett fájl típusa, lehet App, Database és App+Database. 2. Útvonal: a fájl mentési útvonala, megváltoztatásához nyomja meg az [OK] gombot. 3. Név: a fájl átnevezéséhez nyomja meg az [OK] gombot.

26 Kilépéshez nyomja meg az [EXIT] gombot Database Transformer (opcionális) A Database Transformer menüben a csatornalistát lehet elmenteni. Adja meg a mentés helyét. Kilépéshez nyomja meg az [EXIT] gombot. 12. Kártyafogadó 1. A Kártyafogadó menübe lépve az alábbi A készülék egy CA modullal van ellátva, a beépített modul CONAX rendszerű. A szolgáltatóktól beszerezhető előfizetési kártyával az ebben a rendszerben kódolt csatornákat lehet venni. Ebben a menüben az előfizetési kártyára vonatkozó részletes információkat lehet megtekinteni. A képernyő alján megjelenő üzenetek segítséget adnak a kártya használatához. Megjegyzés: A menüben és almenüben megjelenő információk a kártyáról származnak. Hiba esetén valószínűsíthető, hogy a kártya okozza. A kártya helyes behelyezésekor a képen üzenet jelenik meg a kártyaleolvasás állapotáról, a Kártya info" menüben a kártya információkat lehet megtekinteni. 13. Spark A főmenüben válassza ki a Spark ikont és nyomja meg az [OK] gombot, a [ / ] gombokkal válassza ki az almenüt és nyomja meg az [OK] gombot Üzenet Az Üzenet menübe lépve az alábbi képernyő jelenik meg: A listában kiválasztott üzenetet az [OK] gombbal lehet megnyitni. [PIROS] gomb: üzenetek rendezése. [ZÖLD] gomb: üzenet törlése. [SÁRGA] gomb: összes üzenet törlése. Kilépéshez nyomja meg az [EXIT] gombot Szoftver frissítés Az Szoftver frissítés menübe lépve az alábbi A [ / ] gombokkal válassza ki a szoftver vagy adatbázis listát. A [ / ] gombokkal válassza ki a frissítendő elemet és nyomja meg a [PIROS] gombot. A kijelölt elem információit az [OK] gombbal lehet megjeleníteni. Kilépéshez nyomja meg az [EXIT] gombot Időjárás előrejelzés A Időjárás előrejelzés menübe lépve az alábbi 26

27 [ / ] gomb: dátum váltása. [ / ] gomb: város kiválasztása. [PIROS] gomb: adatok frissítése. [ZÖLD] gomb: város hozzáadása. [SÁRGA] gomb: város törlése. [KÉK] gomb: Mértékegységek váltása. Kilépéshez nyomja meg az [EXIT] gombot GY.I.K (Gyakori kérdések)(opcionális) A GY.I.K menübe lépve az alábbi képernyő jelenik meg: [ / ] gomb: ablak váltása. [ / ] gomb: tétel kiválasztása. [OK] vagy [PLAY] gomb: csatolt fájl letöltése és lejátszása. Kilépéshez nyomja meg az [EXIT] gombot Kezelési útmutató (opcionális) A Kezelési útmutató menübe lépve az alábbi [ / ] gomb: tétel kiválasztása. [ / ] gomb: új tétel kijelölése. [OK] gomb: kép megjelenítése a jobb oldali oszlopban Konfigurálás A Konfigurálás menübe lépve az alábbi [OK] gomb: Név, Telefon, Cím, , Nyelv megváltoztatása. [PIROS] gomb: belépés és mentés. [ZÖLD] gomb: beállítás. [SÁRGA] gomb: adatok törlése. Kilépéshez nyomja meg az [EXIT] gombot. 14 Fájl lista A "Fájl lista" menübe lépve az alábbi képernyő jelenik meg: Megjegyzés: ha a készülékre nincs USB adathordozó csatlakoztatva, a menü nem elérhető A "Fájl lista menüben az adathordozó tartalmát 6 csoportosításban lehet megtekinteni: zene, felvétel, kép, film, szoftver, összes. 16. Plug in Ebben a menüben lehetőség van szoftver telepítésére, de csak a hardver által támogatott. A "Plug in" menübe lépve az alábbi képernyő jelenik meg: 27

28 1. Nyomja meg a [ / ] és [ / ] gombokat, majd a színes és számjegy gombokkal vigye be az adatokat. A számítás elvégzéséhez nyomja meg az [OK] gombot. 2. Az adatok beviteléhez nyomja meg az [OK] gombot. 3. Törléshez nyomja meg az [EPG] gombot. 4. Kilépéshez nyomja meg az [EXIT] gombot. 17. WEB Alkalmazás Ebben a menüben néhány internetes alkalmazás található Youtube 1. A kijelölést a [ / ] gombokkal lehet mozgatni. 2. Elindításhoz nyomja meg az [OK] gombot. A kép a bal felső sarokban jelenik meg, az [OK] újbóli megnyomására a kép középre kerül. A kép kinagyításához nyomja meg a [ZOOM] gombot. 3. [Vol+/Vol-] gomb: hangerő beállítása. 4. [PAUSE] gomb: lejátszás szüneteltetése, [STOP] gomb: lejátszás leállítása. 5. [PIROS] gomb: kiemelt videó megjelenítése. 6. [ZÖLD] gomb: oldal és időtartam rendezése. Oldal példa: Németország, összes, Lengyelország, stb. Időtartam: összes, e heti, e havi, stb. 7. [SÁRGA] gomb: csoport váltása, pl. játék, hírek, tech, film, stb. 8. [KÉK] gomb: leg videó megjelenítése. Pl. legnézettebb, legfrissebb, stb. 9. [REC] gomb: kapcsolódó videók megjelenítése. A "Youtube" menüpontban a 10. Teljes képernyő üzemmódban a [FIND] oldalra feltöltött tartalmakat gomb megnyitja a "Find ablakot. A lehet lejátszani. A menübe lépve az alábbi billentyűzeten adja meg a keresés adatait és nyomja meg az [OK] gombot. Kereséshez nyomja meg a [PIROS] gombot Shoutcast A internetes rádió menüje. A menübe lépve az alábbi képernyő jelenik meg: 28

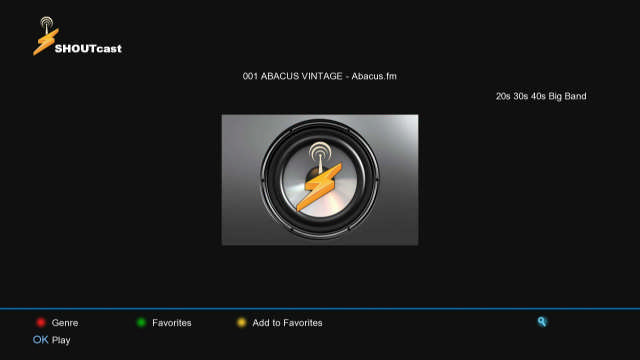

29 1. [ / ] gomb: kijelölés mozgatása. 2. [OK] gomb: lejátszás elindítása. 3. [Vol+/Vol-] gomb: hangerő beállítása. 4. [STOP] vagy [EXIT] gomb: rádió kikapcsolása 5. [PIROS] gomb: stílus váltása. 6. [SÁRGA] gomb: kijelölt adó megjelölése kedvenceknek. 7. [ZÖLD] gomb: kedvenc rádió megjelenítése. 8. [SÁRGA] gomb: kedvencek listában törlés. 8. [FIND] gomb: rádió keresése Picasa A internetes oldal menüje. A menübe lépve az alábbi 1. [ / ] gomb: kijelölés mozgatása. 2. [OK] gomb: kép megnyitása. 3. [ / ] gomb: képek váltása. 4. [EXIT] gomb: kilépés. 5. [PIROS] gomb: kiemelt képek megjelenítése. 6. [ZÖLD] gomb: a felhasználó kiemelt képeinek megnyitása. 7. [SÁRGA] gomb: kiemelt képek megnyitása. 8. [FIND] gomb: kép keresése RSS Az RSS hírolvasó menüje. A menübe lépve az alábbi 1. [PIROS] gomb: rss web hozzadása. 2. [ZÖLD] gomb: kijelölt rss web törlése. 3. [ / ] gomb: kijelölés mozgatása. 4. [OK] gomb: kijelölt elemek összesítésének megjelenítése. 5. [EXIT] gomb: kilépés FTP Client (opcionális, szoftver függő) A főmenüben válassza ki a letöltés ikont és nyomja meg az [OK] gombot Keresés szerveren A [PIROS] gombbal válassza ki a keresést, a lista letöltést vagy a letöltött fájlok listát. [ZÖLD] gomb: szerver vagy fájl kiválasztása. [SÁRGA] gomb: megengedett letöltések számának megadása. A Browse server /server list menübe lépve az alábbi 29
