1 Gyors üzembe helyezési útmutató Digitális Nagyfelbontású HD Műholdvevő Támogatott rendszer SD / HD (MPEG2 / MPEG4, H.264), DVB-S, DVB-S2 Nagyfelbontású video kimenet - HDMI USB csatlakozás 2.0 PVR ready felvétel külső USB-s adattárolóra Time Shift (video megállítás, visszatekerés) Alacsony áramfogyasztás - készenléti módban 1W Automatikus készenlét DiSEqC 1.0 és 1.1 támogatás Elektronikus Program Ismertető - EPG Többnyelvű menü Video játékok Modell ID: HD X60 06/2011

2 Távirányító Gomb POWER MODE MUTE Számjegy gombok FAV LAST MENU INFO EPG EXIT / / OK TV/R FIND P-/P+ SUB-T LIST STATUS AUDIO TXT PVR USB SKIP-, SKIP+, REW, FF, PLAY, PAUSE, STOP, REC Funkció A készülék be és ki kapcsolása. A kimeneti video felbontás kapcsolása Néma üzemmód be és kikapcsolása. Csatornák kiválasztása vagy program paraméterek megadása. Kedvencek csatorna lista megjelenítése. Visszalépés előző csatornára A főmenü megjelenítése a képernyőn, illetve visszalépés előző menüpontra vagy állapotra. Az aktuális szolgáltatás információinak megjelenítése. Elektronikus programismertető megjelenítése. Egy kiválasztás elvetése, kilépés egy menüből. Hangerő beállítása vagy menükben balra-jobbra lépés. Csatornaváltás vagy menükben fel-le lépés. Menüpont kiválasztása vagy beállítás jóváhagyása. Váltás a TV és Rádió üzemmódok között. Csatornakeresés név szerint Lapozás le, fel Feliratmód kiválasztása Opcionális funkció (függ a készülék szoftverétől) Opcionális funkció (függ a készülék szoftverétől) Audió mód kiválasztása. Az aktuális csatorna teletext szolgáltatásának megjelenítése Felvételi opciókat jeleníti meg Multimédia lejátszót jeleníti meg Video funkciók (Time Shift, Lejátszás és Felvétel) RED, GREEN, YELLOW, BLUE Színes gombok (funkciók a megnyomás után megjelennek a képernyőn)

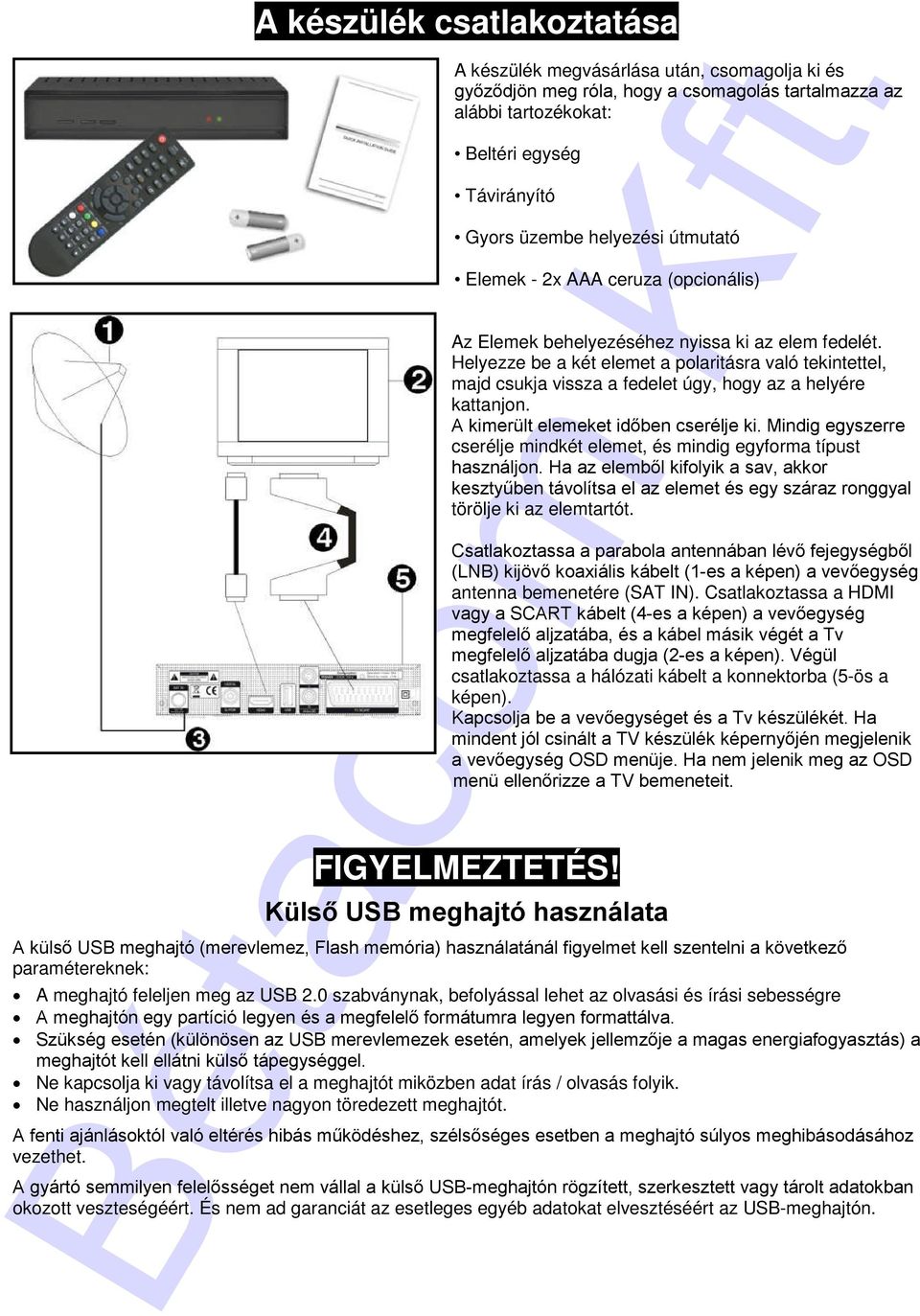

3 A készülék csatlakoztatása A készülék megvásárlása után, csomagolja ki és győződjön meg róla, hogy a csomagolás tartalmazza az alábbi tartozékokat: Beltéri egység Távirányító Gyors üzembe helyezési útmutató Elemek - 2x AAA ceruza (opcionális) Az Elemek behelyezéséhez nyissa ki az elem fedelét. Helyezze be a két elemet a polaritásra való tekintettel, majd csukja vissza a fedelet úgy, hogy az a helyére kattanjon. A kimerült elemeket időben cserélje ki. Mindig egyszerre cserélje mindkét elemet, és mindig egyforma típust használjon. Ha az elemből kifolyik a sav, akkor kesztyűben távolítsa el az elemet és egy száraz ronggyal törölje ki az elemtartót. Csatlakoztassa a parabola antennában lévő fejegységből (LNB) kijövő koaxiális kábelt (1-es a képen) a vevőegység antenna bemenetére (SAT IN). Csatlakoztassa a HDMI vagy a SCART kábelt (4-es a képen) a vevőegység megfelelő aljzatába, és a kábel másik végét a Tv megfelelő aljzatába dugja (2-es a képen). Végül csatlakoztassa a hálózati kábelt a konnektorba (5-ös a képen). Kapcsolja be a vevőegységet és a Tv készülékét. Ha mindent jól csinált a TV készülék képernyőjén megjelenik a vevőegység OSD menüje. Ha nem jelenik meg az OSD menü ellenőrizze a TV bemeneteit. FIGYELMEZTETÉS! Külső USB meghajtó használata A külső USB meghajtó (merevlemez, Flash memória) használatánál figyelmet kell szentelni a következő paramétereknek: A meghajtó feleljen meg az USB 2.0 szabványnak, befolyással lehet az olvasási és írási sebességre A meghajtón egy partíció legyen és a megfelelő formátumra legyen formattálva. Szükség esetén (különösen az USB merevlemezek esetén, amelyek jellemzője a magas energiafogyasztás) a meghajtót kell ellátni külső tápegységgel. Ne kapcsolja ki vagy távolítsa el a meghajtót miközben adat írás / olvasás folyik. Ne használjon megtelt illetve nagyon töredezett meghajtót. A fenti ajánlásoktól való eltérés hibás működéshez, szélsőséges esetben a meghajtó súlyos meghibásodásához vezethet. A gyártó semmilyen felelősséget nem vállal a külső USB-meghajtón rögzített, szerkesztett vagy tárolt adatokban okozott veszteségéért. És nem ad garanciát az esetleges egyéb adatokat elvesztéséért az USB-meghajtón.

4 Automatikus kikapcsolás Az Európai Uniós szabványoknak megfelelően az Ön készüléke rendelkezik az automatikus kikapcsolás funkciójával. A készülék 3 óra inaktív használat után készenléti módba kapcsol. Ez a gyakorlatban azt jelenti, hogy ha ez alatt az időtartam alatt sem a távkapcsoló valamelyik gombját, sem a beltéri egység elején lévő gombokat nem használta a készülék kikapcsol (standby). 2 perccel a kikapcsolás előtt egy figyelmeztető üzenet jelenik meg a televízió képernyőjén. Kérjük, vegye figyelembe, hogy ez a funkció alapbeállítás a készülékben, de a megfelelő menü pontban kikapcsolható. Könnyű üzembe helyezés Kapcsolja be a műholdvevőt. A műholdvevő a gyakrabban használt műholdakra és azok csatornáira be van programozva és a programok között csak váltania kell a távirányító gombjainak segítségével. Ha bekapcsolás után a vevőegység menüjét látja, és ha megnyomja a MENU vagy az EXIT gombot, és a Nincs csatorna! felirat jelenik meg, lehetséges, hogy törlődtek a csatornák. Ez esetben a következő két módszer közül választhat: Gyári alapbeállítás vagy Csatornakeresés Gyári alapbeállítás (alapértelmezett csatornalista visszaállítása) A gyári alapbeállításhoz és az alapértelmezett csatornalista visszaállításához, a MENU gomb megnyomás után a / gombokkal válassza, ki az Eszközök menüpontot majd nyomja meg az OK gombot a belépéshez. Szükség esetén írja be a pin kódot (alapértelmezett 0000). A / gombokkal menjen a Gyári beállítás menüpontra és nyomja meg az OK gombot. A / gombokkal válassza ki az Igen opciót és nyomja meg az OK gombot. Majd indítsa újra a készüléket a POWER gomb segítségével. Ha a beállítás után Nincs csatorna! felirat jelenik meg, lépjen a következő Műhold beállítás fejezetre. Műhold beállítás A műhold beállításhoz, a MENU gomb megnyomás után a / gombokkal válassza, a Telepítés menüpontot majd nyomja meg az OK gombot a belépéshez. Szükség esetén írja be a pin kódot (alapértelmezett 0000). A / gombokkal válassza, ki a Hold Lista menüpontot majd nyomja meg az OK gombot a belépéshez. Ebben a menüben a / gombokkal válassza ki a kívánt műholdat (akár többet is) és nyomja meg az OK gombot, majd a MENU gomb megnyomásával lépjen vissza a telepítés menübe. Ha több műhold jelét szeretné fogni válassza ki a / gombokkal az Antenna Beállítás menüpontot majd nyomja meg az OK gombot. A / gombokkal válassza ki a menüpontnál a megfelelő DiSEqC opciót. Csatornalista A Műhold beállítás után, létre tud hozni saját csatornalistát. Ha ki akarja törölni a meglévő csatornákat, A / gombokkal menjen, a Csatorna szerkesztés menüpontra majd nyomja meg az OK gombot a belépéshez. Szükség esetén írja be a pin kódot (alapértelmezett 0000). A / gombokkal válassza, ki az Összes törlése opciót, majd a / gombokkal válassza ki az Igen opciót és nyomja meg az OK gombot. Ezután a Telepítés menüben válassza ki a Többszörös Hold Keresése menüpontot és nyomja meg az OK gombot. A / gombokkal válassza, ki Keresés opciót és nyomja meg az OK gombot. A vevőegység elkezdi keresni a korábban a Hold Listában beállított műholdakat (ez a folyamat több percig is eltarthat). Ha a folyamat után nem nézhetőek a csatornák, vegye fel a kapcsolatot egy szakemberrel.

5 Menü / Almenü Csatorna szerkesztés TV Csatorna Lista Rádió Csatorna Lista Összes törlése Alapértelmezettként ment Telepítés Hold lista Antenna beállítás Egy Hold Keresése Többszörös Hold Keresése TP Lista Rendszer Beállítás Nyelv TV Rendszer Kijelző beállítás Helyi idő beállítás Időzítő Szülői Zár OSD Beállítás Kedvencek Egyéb beállítások Eszközök Információ Gyári Alapbeállítás S/W frissítés Holdról Frissítés USB-n Mentés USB-re Media Lejátszó USB biztonságos leválasztása Játék REC Felvétel kezelő PVR adathordozó információ PVR beállítások Ugrás Menü struktúra és funkció leírás Funkció Ebben a menüben lehet a csatornákat szerkeszteni TV csatornák szerkesztése, sorba rendezése Rádió csatornák szerkesztése, sorba rendezése Törli az összes csatornát Aktuális műhold, TP és csatornalistát menti el alapértelmezettként Ebben a menüben lehet csatornát keresni és beállítani az antennát Be lehet be/ki kapcsolni az aktív műholdakat Itt lehet beállítani a Fej (LNB) típusát és a forgatás paramétereit Csatorna keresés egy műholdról (Hold listában kiválasztott). Csatorna keresés Több műholdról (Hold listában kiválasztott). Transzponderek szerkesztése, keresése Felhasználói beállítások OSD menü, Hang, Felirat és TXT nyelvek kiválasztása. Kijelző mód beállítása - PAL/NTSC, 16:9/4:3, RGB/CVBS. Kijelző paraméterek beállítása fényerő, kontraszt, élesség stb Idő beállítások (Időzóna, Nyári időszámítás) Egy előre beállított időpontban be vagy átkapcsoljon egy csatornára vagy üzenetet küldjön a kijelzőre. Menü zár, Csatorna Zár és Jelszó beállítások. Felirat, OSD idő és átlátszóság beállítása. Kedvenc csoport átnevezése. Összes egyéb beállítás - Fejtáp (LNB), Csatornalejátszás Típusa, Hangjelző (antenna beállításhoz). A készülék szoftverrel kapcsolatos beállítások. Megjeleníti a hardver és a szoftver információkat. Az összes beállítást és csatornát visszaállítja gyári értékre Szoftver frissítése Műholdról (OTA). Készülék szoftver frissítése a behelyezett USB-s meghajtóról Aktuális szoftvert menti USB-re Az USB-s meghajtón található támogatott fájlok lejátszása (megtekintése). USB meghajtó biztonságos eltávolítása Ennél a menünél találja a játékokat. Ebben a menüben találja a felvételi beállításokat (Time Shift, Felvétel és Lejátszás) Itt lehet megtekinteni a felvett fájlokat A csatlakoztatott USB meghajtó információit jeleníti meg. Felvételi beállítások és Time Shift funkciók. A lejátszás közbeni időugrás mértékét lehet beállítani.

6 Hibaelhárítás Ha úgy érzi, hogy készüléke nem működik megfelelően, mielőtt szakemberhez fordulna, olvassa el az alábbi hibaelhárítási táblázatot. Figyelem! Semmilyen körülmények között ne próbálkozzon a készülék javításával. A készülék szerelése áramütés veszélyes lehet és a jótállás elvesztésével jár. Hibajelenség Lehetséges ok Javasolt Megoldás Nincs Áram Nem lehet csatornát keresni Nincs kép Nincs szín A vevőkészülék nem reagál a távirányítóra Nem a kívánt audió hang és feliratnyelv jelenik meg Nincs hang Nincs vagy rossz minőségű jel A készülék hálózati csatlakoztatása nem megfelelő. Az antennakábel nincs megfelelően csatlakoztatva. A beállított adatok nem helyesek. Az Audió/Video kábelek nincsenek megfelelően csatlakoztatva. A video kimeneti formátum más, mint a TV által támogatott formátum Az Audió/Video kábelek nincsenek megfelelően csatlakoztatva. A video kimeneti formátum más, mint a TV által támogatott formátum Az elemek rosszul vannak behelyezve A távirányítóban lemerültek az elemek Meghatározott távolságon kívül van a távirányító A távirányítót nem a készülék előlapja felé irányította, vagy valami útban van a távirányító és műholdvevő között. Nem a megfelelő csatornát választotta A készülék néma üzemmódban működik A hangerő halkra van állítva Az Audió/Video kábelek nincsenek megfelelően csatlakoztatva. A beérkező jel gyenge. Csatlakoztassa a hálózathoz! Kapcsolja be a hálózati kapcsolót. Csatlakoztassa az antennát Adja meg a helyes beállítási értékeket. Ellenőrizze a telepítés menü adatait. Ellenőrizze az Audió/Video csatlakoztatásokat Állítsa be a megfelelő formátumot Ellenőrizze az Audió/Video csatlakoztatásokat Állítsa be a megfelelő formátumot Rakja be helyesen az elemeket Cserélje ki az elemeket Helyezze normális távolságra Irányítsa a készülék felé, vagy távolítsa el az akadályt. Nyomja meg az Audio gombot és válassza ki a megfelelő csatornát Nyomja meg a MUTE gombot. Hangosítsa fel a készüléket Ellenőrizze az Audió/Video csatlakoztatásokat Állítsa be az antennát.

7 Biztonsági előírások FIGYELMEZTETÉS: Figyelem: A háromszögben látható villám jel arra figyelmeztet, hogy a készülékben nagyfeszültség található amely áramütést okozhat. Figyelem: Az áramütés elkerülése érdekében ne távolítsa el a fedelet vagy hátlapot. a javítást kizárólag szakember végezheti. Figyelem: A háromszögben látható felkiáltójel arra figyelmeztet, hogy a készülékhez fontos üzemeltetési és karbantartási utasítás tartozik. FIGYELEM: Ne használja, a készüléket olyan helyen ahol nedvesség érheti, vagy a belsejébe víz kerülhet. Tartsa távol a virágvázáktól, mosogatóktól, fürdőkádaktól, medencéktől, stb. FIGYELEM: A tűzveszély elkerülése érdekében ne helyezzen a készülékre gyertyát, lámpát, stb. FIGYELEM: A készüléket csak a kezelési útmutatóban leírtak szerint szabad a hálózatra csatlakoztatni. Ha nem biztos az otthonában található áramerősséget illetően (120V vagy 230V) érdeklődjön az áramszolgáltatónál. FIGYELEM: A készülékben diódák találhatók. Ne bontsa szét a készüléket és ne érintse meg a benne található alkatrészeket. A készülék szétbontását bízza megfelelően képzett szakemberre. Megjegyzés: A készülék biztonságos működtetése érdekében, kérjük olvassa el figyelmesen az alábbi biztonsági előírásokat. Megjegyzés: A készülékben diódák találhatók. A sugárzás elkerülése érdekében ne bontsa szét a készüléket. A készülék tisztítása: Tisztítás előtt mindig áramtalanítsa a készüléket. Tisztításhoz használjon gyenge tisztítószerbe áztatott puha ruhát. Tartozékok: A gyártó jóváhagyása nélkül ne csatlakoztasson semmilyen tartozékot vagy készüléket mivel az tűz, áramütés vagy baleset veszélyes lehet. Elhelyezés: A működés során keletkező meleg levegő szabadon kell távozzon a készülékből, ezért ne helyezze zárt helyre és ne takarja le. Biztosítson megfelelő levegőmozgást. Ne takarja le a szellőzőnyílásokat és ne helyezze a készüléket melegítőtestekre és más hőforrásokra. Hálózati csatlakozó: A csatlakozókábelt olyan helyen kell elvezetni ahol nem léphetnek rá vagy csípődhet be. Különös figyelmet kell fordítani a csatlakozódugókra, valamint a készüléken található csatlakozásra. Tárgyak és folyadékok: Ne juttasson kisméretű tárgyakat vagy folyadékot a készülék belsejébe, mivel az tűz, áramütés vagy baleset veszélyes lehet. Megjegyzés: A készülék lencséin pára képződhet ha a készüléket hidegből meleg helységbe viszik. egy fűtőberendezés bekapcsolása után. párás vagy nagyon nedves szobában. Ha a készülék belsejében pára képződik, működési rendellenességek léphetnek fel. Ennek elkerülése érdekében áramtalanítsa a készüléket és várjon körülbelül két órát a párásodás megszűnéséig. Alkatrészcsere: Amennyiben a készülékben alkatrészt kell cserélni, bizonyosodjon meg, hogy csak a gyártó által jóváhagyott, vagy az eredetivel mindenben megegyező alkatrész kerül a készülékbe. Nem megfelelő alkatrész használata tűz, áramütés vagy beleset veszélyes lehet. Biztonsági ellenőrzés: Karbantartási és javítási műveletek elvégzése után kérje meg az ebben illetékes szakembert, hogy ellenőrizze a készülék működését.

8 Környezetvédelem Figyelem! A készüléken található fenti jel azt jelzi, hogy használt elektomos berendezéseket nem szabad háztartási hulladékként kezelni. Az ilyen készülékeket külön begyűjtési rendszer szerint kell kezelni. Háztartásokban található készülékek begyűjtése az Európai Unióban A használt elektromos készülékeket és berendezéseket az erre vonatkozó előírások szerint kell kezelni, ami kiterjed a készülékek megfelelő kezelésére, feldolgozására és újrahasznosítására. A tagállamokra vonatkozó előírások szerint a háztartások a használt készülékeket díjmentesen leadhatják az erre kijelölt begyűjtőhelyeken. Bizonyos országokban a használt készülékeket a kereskedőknél is le lehet adni, amennyiben új, hasonló készüléket vásárol nála. További részletekért forduljon a helyi hatóságokhoz. Amennyiben a készülék elemmel vagy akkumulátorral működik, ezeket az erre kijelölt helyre dobja. Az előírások betartásával elősegíti a hulladékok megfelelő kezelését, feldolgozását és újrahasznosítását és ez által hozzájárul a környezetre és egészségre negatív hatással járó környezetkárosítás megelőzéséhez. Cégekre vonatkozó előírások Az Európai Unióban Üzleti célokra használt készülékek kiselejtezése és kezelése: Kérjük lépjen kapcsolatba a GLOBO POLSKA képviseletével és tájékozódjon a készülék visszavételéről. Előfordulhat, hogy a készülékek visszaváltása és újrahasznosítása során felmerülő költségek miatt kisebb összeget kell fizetni. Nem EU országokban A készülék megfelelő kiselejtezésére vonatkozó előírásokért forduljon a helyi hatóságokhoz. Megfelelőségi nyilatkozat Műszaki adatok A gyártó ezennel kijelenti, hogy a készülék megfelel az alábbi előírásoknak és szabványoknak: Kisfeszültségre vonatkozó előírás 2006/95/EC Bemeneti frekvenciasáv RF bemeneti csatlakozó: Bemeneti impedancia: Hullám: Video formátum: MHz IEC169-24, Female 75Ω QPSK(DVB-S), QPSK / 8PSK / H8PSK / 16APSK (DVB-S2) MPEG2 (MP@ML), AVC/H.264 (HP@L4.1) EN 60065:2002+A1:2006+A11:2008 Video felbontás: 480, 576, 720, 1080 EMC előírás 2004/108/EC EN :2001+A1:2003+A2:2006 EN :2007 Hátoldali csatlakozás: HDMI, SCART, Coaxiális digitális audió, RCA audió sztereó, USB EN :2006+A1:2009+A2:2009 Bemeneti feszültség: ~ 230V, 50Hz EN :2008 Felvett teljesítmény: 7 W Készenléti teljesítmény: < 1 W Modell: DVB-S2 digitális műholdvevő készülék Működési hőmérséklet: 5-40 C Működési páratartalom: <95% Nettó súly: Méretek: ~0,3 kg 180 mm 110 mm 35 mm A súly és a méret adatok nem teljesen pontos értékeket mutatnak. A műszaki adatok előzetes bejelentés nélkül változhatnak.
