1 Albacomp Activa H782B TFT LCD monitor (17") Albacomp Activa H982B TFT LCD monitor (19") Kezelési útmutató

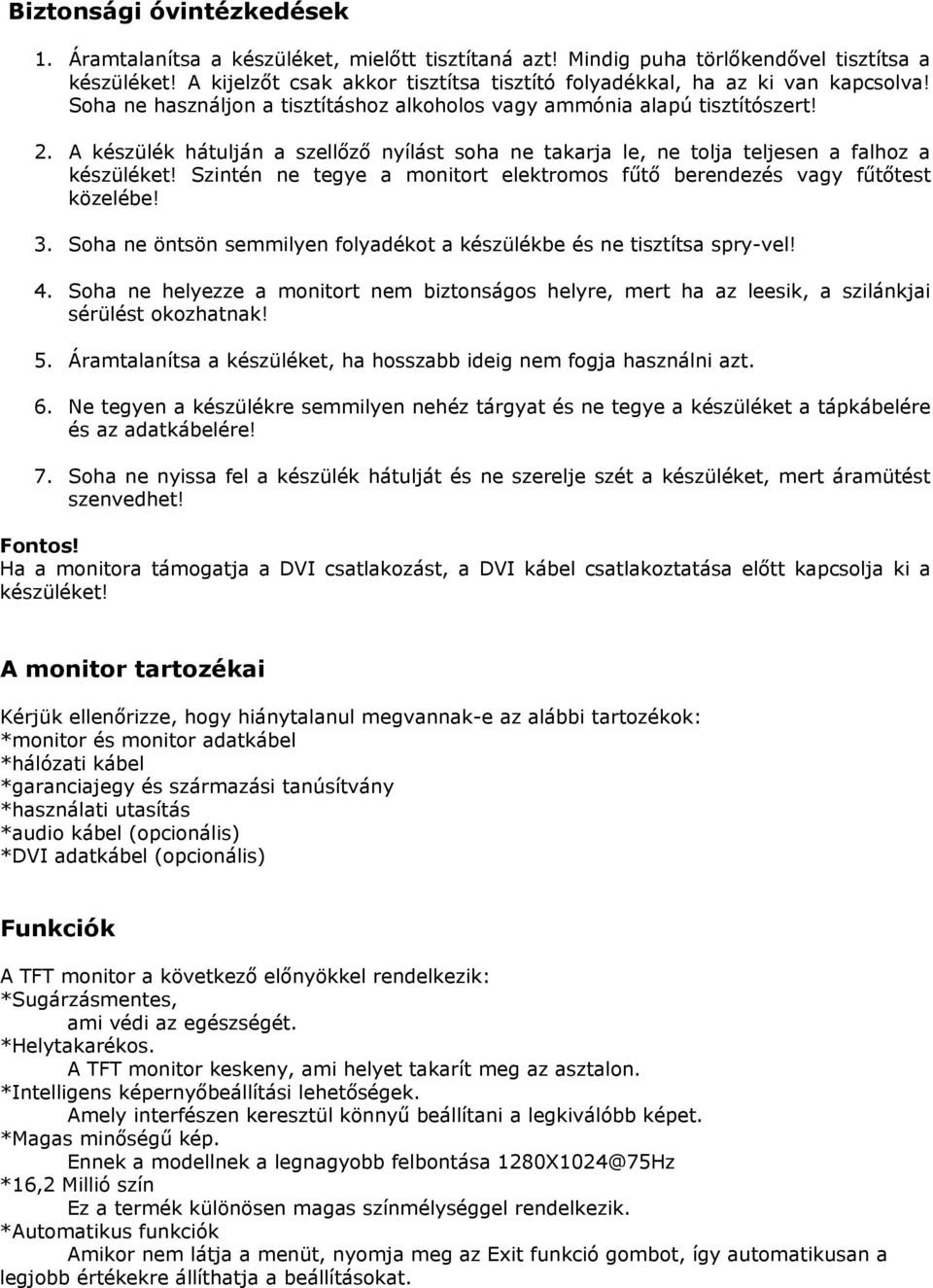

2 Biztonsági óvintézkedések 1. Áramtalanítsa a készüléket, mielőtt tisztítaná azt! Mindig puha törlőkendővel tisztítsa a készüléket! A kijelzőt csak akkor tisztítsa tisztító folyadékkal, ha az ki van kapcsolva! Soha ne használjon a tisztításhoz alkoholos vagy ammónia alapú tisztítószert! 2. A készülék hátulján a szellőző nyílást soha ne takarja le, ne tolja teljesen a falhoz a készüléket! Szintén ne tegye a monitort elektromos fűtő berendezés vagy fűtőtest közelébe! 3. Soha ne öntsön semmilyen folyadékot a készülékbe és ne tisztítsa spry-vel! 4. Soha ne helyezze a monitort nem biztonságos helyre, mert ha az leesik, a szilánkjai sérülést okozhatnak! 5. Áramtalanítsa a készüléket, ha hosszabb ideig nem fogja használni azt. 6. Ne tegyen a készülékre semmilyen nehéz tárgyat és ne tegye a készüléket a tápkábelére és az adatkábelére! 7. Soha ne nyissa fel a készülék hátulját és ne szerelje szét a készüléket, mert áramütést szenvedhet! Fontos! Ha a monitora támogatja a DVI csatlakozást, a DVI kábel csatlakoztatása előtt kapcsolja ki a készüléket! A monitor tartozékai Kérjük ellenőrizze, hogy hiánytalanul megvannak-e az alábbi tartozékok: *monitor és monitor adatkábel *hálózati kábel *garanciajegy és származási tanúsítvány *használati utasítás *audio kábel (opcionális) *DVI adatkábel (opcionális) Funkciók A TFT monitor a következő előnyökkel rendelkezik: *Sugárzásmentes, ami védi az egészségét. *Helytakarékos. A TFT monitor keskeny, ami helyet takarít meg az asztalon. *Intelligens képernyőbeállítási lehetőségek. Amely interfészen keresztül könnyű beállítani a legkiválóbb képet. *Magas minőségű kép. Ennek a modellnek a legnagyobb felbontása 1280X1024@75Hz *16,2 Millió szín Ez a termék különösen magas színmélységgel rendelkezik. *Automatikus funkciók Amikor nem látja a menüt, nyomja meg az Exit funkció gombot, így automatikusan a legjobb értékekre állíthatja a beállításokat.

A készülék hátulján a szellőző nyílást soha ne takarja le, ne tolja teljesen a falhoz a készüléket! Szintén ne tegye a monitort elektromos fűtő berendezés vagy fűtőtest közelébe! 3.

3 Telepítési utasítás 1. Csatlakoztatta a monitor kábelét a PC-hez 2. A monitor széles feszültségtartományban használható: AC V 50-60Hz 3. Kapcsolja be a PC-t, majd a nyomja meg a monitor power on/off gombját. Üzemmód jelző lámpa Kék (zöld) folyamatosan világít: feszültség alatt Kék (zöld) folyamatosan világít: normál bementi jel Kék (zöld) villog: nincs bementi jel Képernyő beállítás A kontrol panelen található 5 gomb segít önnek a kép beállításához.ezek a gombok: Menu/Enter: A Menübe való belépés Menüben történő lefele lépés, vagy csökkentés Power on/off: Be-,kikapcsoló gomb Menüben történő felfele lépés, vagy növelés Exit: Menüből történő kilépés. Ha nincs menü akkor az automatikus képállítás funkció Beállítás lépései: 1: Nyomja meg a Menu gombot a főmenübe való belépéshez 2: A /. gombokkal keresse meg az elérni kívánt almenü képét 3: Nyomja meg a Menu gombot az almenübe való belépéshez. 4: a / Gombokkat tudja beállítani a kívánt értéket 5: Nyomja meg az Exit gombot a Főmenübe való kilépéshez Főmenü tartalma VGA esetén 1. Szín beállítások 2. Kép beállítások 3. Színhőmérséklet 4. OSD beállítások 5. Nyelv 6. Egyéb Funkciók rövid leírása 1: Szín beállítások 1.1 Fényerő beállítása: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd a Color menüben válassza a Brightness opciót a fényerő beállításához. A / gombokkal állítsa be a kívánt értéket Kontraszt beállítása: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd a Color menüben válassza a Contrast opciót a kontraszt beállításához. A / gombokkal állítsa be a kívánt értéket 2: Kép beállítása 2.1 Kép horizontális pozíciójának beállítása: (Nincs ez a funkcio DVI csatlakozó használata esetén) Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az Image menüben válassza a Horizontal position opciót a beállításához. A / gombokkal állítsa be a kívánt értéket 2.2 Kép vertikális pozíciójának beállítása: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az Image menüben válassza a Vertial position opciót a beállításához. A / gombokkal állítsa be a kívánt értéket

Üzemmód jelző lámpa Kék (zöld) folyamatosan világít: feszültség alatt Kék (zöld) folyamatosan világít: normál bementi jel Kék (zöld) villog: nincs bementi jel Képernyő beállítás A kontrol panelen

4 2.3 Fázis beállítása: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az Image menüben válassza a Phase opciót a beállításához. A / gombokkal állítsa be a kívánt értéket 2.4 Óra beállítása: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az Image menüben válassza a Clock opciót a beállításához. A / gombokkal állítsa be a kívánt értéket 3: Színhőmérséklet 3.1 Színhőmérséklet beállítása: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az Color Temp menüben válassza a Warm vagy Cool opciót a beállításához. 3.2 Egyén színhőmérséklet: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az Color Temp menüben válassza a User Defined opciót a beállításához. A / gombokkal állítsa be a kívánt piros/kék/zöld értékeket. 4: OSD beállítások 4.1 OSD horizontális pozíciójának beállítása: Nyomja meg a Menu gombot, majd az OSD Tools menüben válassza az OSD H-Position menüpontot. A / gombokkal állítsa be a kívánt pozíciót. 4.2: OSD vertikális pozíciójának beállítása: Nyomja meg a Menu gombot, majd az OSD Tools menüben válassza az OSD V-Position menüpontot. A / gombokkal állítsa be a kívánt pozíciót. 5. Nyelv 5.1 Az OSD nyelvének beállítása Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az OSD menüben válassza a Nyelv beállítását (Language setting), majd válassza ki a megfelelő nyelvet. Ez a termék 6 vagy 10 nyelv választására ad lehetőséget Angol, Spanyol, Francia, Olasz, Német, Japán Többi: Orosz, Lengyel, Kínai, Kóreai (Kérem egyeztessen a tényleges modell megrendelésénél) 6. Egyéb 6.1 Automatikus beállítás Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az OSD menüben válassza a Automatikus beállítást (auto adjustment) a legjobb kijelzés eléréséhez. (Nincs ilyen lehetőség, ha a jel DVI) 6.2.a Automatikus szín beállítás Nyomja meg a Menu gombot a főmenübe való belépéshez, majd válassza a Automatikus beállítást (auto adjustment) a legjobb szín eléréséhez. (Nincs ilyen lehetőség, ha a jel DVI) 6.2.b Automatikus szín beállítás Nyomja meg a Menu gombot a főmenübe való belépéshez, majd válassza a bemeneti jelet Signal (opció). (Nincs ilyen lehetőség, ha nem választható DVI) 6.3 Gyári beállítások visszaállítása Nyomja meg a Menu gombot a főmenübe való belépéshez, majd válassza a visszatérést a gyári beállításokhoz Factory setting. 6.4 Hangerő Nyomja meg a Menu gombot a főmenübe való belépéshez, majd állítsa be a le/fel menüvel a kívánt hangerőt. (csak a hangszóróval rendelkező monitoroknál)

1 Színhőmérséklet beállítása: Nyomja meg a Menu gombot a főmenübe való belépéshez, majd az Color Temp menüben válassza a Warm vagy Cool opciót a beállításához. 3.

5 Hibaelhárítás Nincs kép a képernyőn 1. Ellenőrizze, hogy be van-e kapcsolva a kapcsoló 2. Ellenőrizze a monitor fényerő és élesség beállítását 3. Ellenőrizze, hogy a TFT-LCD monitor kap e bejövő jelet, a kijelző lámpa villog, ha nincs jel 4. Ha a jel notebook-ból jön, kérjük ellenőrizze, hogy a notebook-nál rá van-e kapcsolva a kijövő jel vagy nincs. Elmosódó kép 1. Ellenőrizze a képjel kábelt, hogy jól be lett-e dugva. Villódzó képernyő 1. A feszültség nem elegendő, csatlakoztassa egy másik konnektorba. 2. Helyezze távolabb a monitortól a mágneses térrel rendelkező eszközöket, mint pl. a monitor adapterét, aktív hangfalakat. 3. Nyomja meg az Exit gombot az automatikus képbeállításhoz. Hibás vagy szokatlan színek 1. Ha a piros, zöld, kék vagy bármelyik szín hiányzik, ellenőrizze a monitor adatkábelét, hogy helyesen van-e csatlakoztatva. Ha a jelkábel végén látható tüskék elgörbültek a helytelen, ferde csatlakoztatástól, az okozója lehet a hibás vagy szokatlan színeknek. 2. Csatlakoztassa a monitort másik PC-hez is és ott is próbálja ki. Zavaros a kép 1. Győződjön meg arról, hogy a monitor a helyes (60-75Hz) értékű frekvencián működik. Csatlakoztassa megfelelően a jelkábelt. Monitor tisztítása 1. Kikapcsolt állapotban tisztítsa a monitort. 2. Ne használjon spryt vagy más folyadékot közvetlenül a monitor kijelzőjén, vagy más műanyag részein. A kijelző tisztítása 1. Kérjük használjon tiszta, puha rongyot a kijelző tisztításához. 2. Ha még piszkos marad a kijelző, használjon nem ammónia alapú és nem alkoholos üvegtisztító folyadékot. A monitor házának tisztítása 1. Használjon száraz tiszta rongyot. 2. Ha még szükséges, adjon hozzá nem ammónia alapú és nem alkoholos üvegtisztító folyadékot.

Ha a jel notebook-ból jön, kérjük ellenőrizze, hogy a notebook-nál rá van-e kapcsolva a kijövő jel vagy nincs. Elmosódó kép 1. Ellenőrizze a képjel kábelt, hogy jól be lett-e dugva.

6 Specifikációs tábla Fényerő >= 250cd/m2 Színmélység 16.2M Felbontás 1280x1024 Vízsz. Frekvencia 30-80KHz Függ. Frekvencia 55-76Hz Bemeneti feszültség AC V Fogyasztás <=35W Környezet Hőmérséklet: 0-40 C Páratartalom: 20%-80% Tárolási hőmérséklet: -20 C- 60 C Tárolási páratartalom: 10%- 90% Ennek a modellnek a legjobb felbontása: 1280X1024@75Hz Származási ország: Kínai Népköztársaság Gyártva: Albacomp zrt. részére Importálja és forgalomba hozza: Albacomp zrt Székesfehérvár Mártítok útja 9.

Tárolási hőmérséklet: -20 C- 60 C Tárolási páratartalom: 10%- 90% Ennek a modellnek a legjobb felbontása: 1280X1024@75Hz
