1 Verzió: 1 REF 5019

2 Tartalomjegyzék A készülék rendeltetése 4 A készülék biztonságos üzemeltetésére vonatkozó megjegyzések 4 Ábrák leírása 5 Mûszaki leírás 5 A készülék leírása 6 A CCS Home mágnesterápiás rendszer használata 7 A rendszer felállítása 7 Bekapcsolás 7 Az üzemi paraméterek beállítása 8 A kezelési idô kiválasztása 8 A mágneses erôsség kiválasztása 8 Érzékeny gomb 8 A kezelés befejezése 9 A készülék kikapcsolása 9 Általános megjegyzések 9 Beállítások, változtatások és javítások 9 Szerviz 9 Garanciális feltételek 10 Ápolás és tisztítás 10 Besorolás 10 Használat 10 Szállítási egység 10

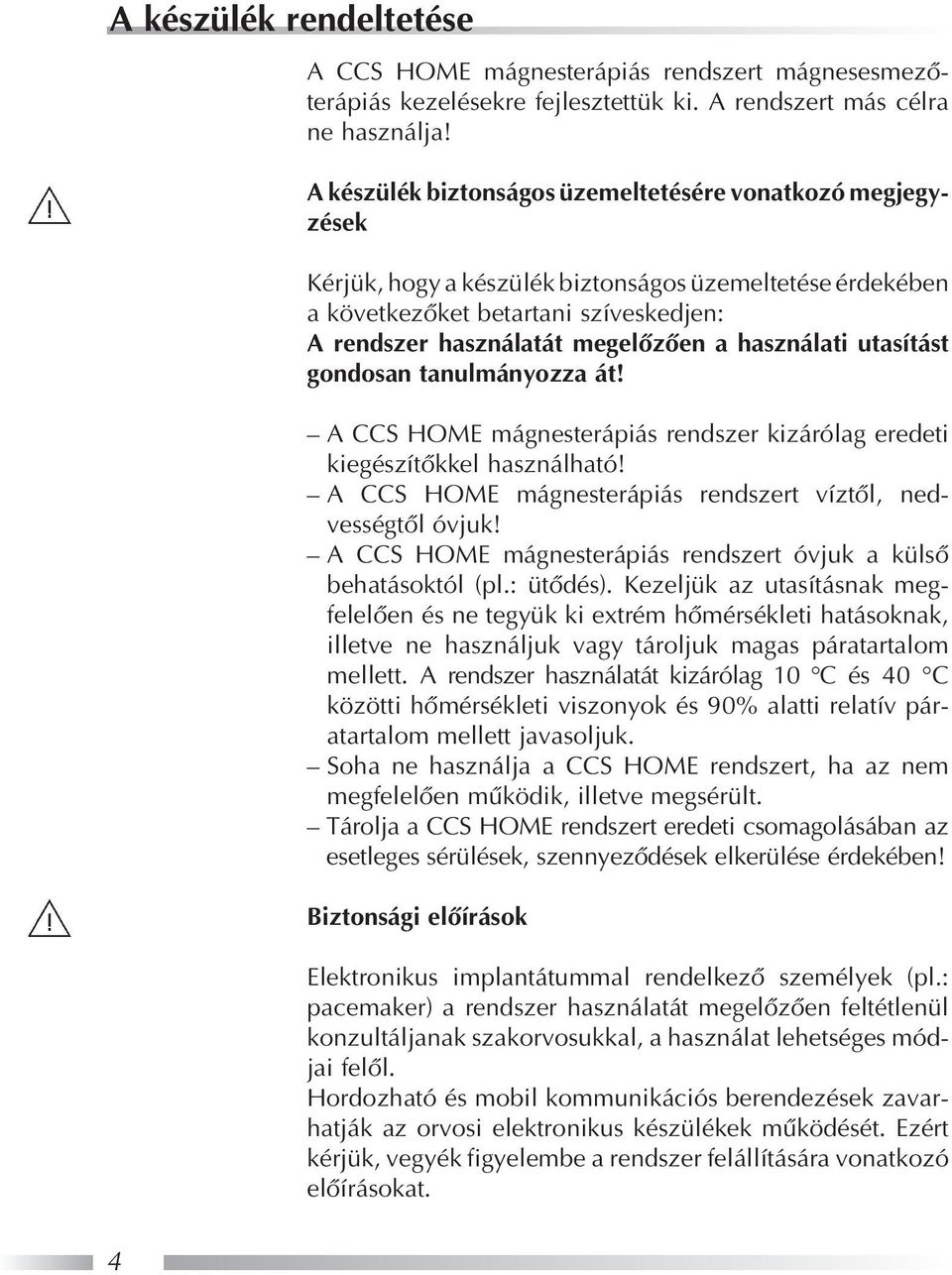

3 A készülék rendeltetése A CCS HOME mágnesterápiás rendszert mágnesesmezôterápiás kezelésekre fejlesztettük ki A rendszert más célra ne használja! A készülék biztonságos üzemeltetésére vonatkozó megjegyzések Kérjük, hogy a készülék biztonságos üzemeltetése érdekében a következôket betartani szíveskedjen: A rendszer használatát megelôzôen a használati utasítást gondosan tanulmányozza át! A CCS HOME mágnesterápiás rendszer kizárólag eredeti kiegészítôkkel használható! A CCS HOME mágnesterápiás rendszert víztôl, nedvességtôl óvjuk! A CCS HOME mágnesterápiás rendszert óvjuk a külsô behatásoktól (pl : ütôdés) Kezeljük az utasításnak megfelelôen és ne tegyük ki extrém hômérsékleti hatásoknak, illetve ne használjuk vagy tároljuk magas páratartalom mellett A rendszer használatát kizárólag 10 C és 40 C közötti hômérsékleti viszonyok és 90% alatti relatív páratartalom mellett javasoljuk Soha ne használja a CCS HOME rendszert, ha az nem megfelelôen mûködik, illetve megsérült Tárolja a CCS HOME rendszert eredeti csomagolásában az esetleges sérülések, szennyezôdések elkerülése érdekében! Biztonsági elôírások Elektronikus implantátummal rendelkezô személyek (pl : pacemaker) a rendszer használatát megelôzôen feltétlenül konzultáljanak szakorvosukkal, a használat lehetséges módjai felôl Hordozható és mobil kommunikációs berendezések zavarhatják az orvosi elektronikus készülékek mûködését Ezért kérjük, vegyék figyelembe a rendszer felállítására vonatkozó elôírásokat

4 Az ábrák leírása SN REF Mûszaki leírás Üzembehelyezés elôtt olvassa el figyelmesen a használati utasítást A készülék megfelel a gyógyászati segédeszközökre vonatkozó irányelvnek (93/42/EGK) BF típusú alkotórész A készülék a megengedett levezetô áram mellett nem okoz áramütést A gyártási szám jele E jel után következik az elôállító gyártási száma A cikk- ill rendelési szám E jel után következik a gyártó cikk ill rendelési száma A gyártás éve A gyártó cég megnevezése és címe Az elektromos készülék és tartozékai nem helyezhetôk el háztartási hulladékként, kizárólag külön, erre a célra kialakított szemétgyûjtôkben A készülék a II biztonsági osztályba tartozik Biztosíték szimbóluma Mágnesterápiás rendszer Mûszaki adatok: Hálózati feszültség: 230 VAC / 50 Hz Áramfelvétel: Biztosíték: Védelmi besorolás: 20 ma Transzformátor hôbiztosítékkal 115 C Hálózati biztosíték T 250 ma / 250 V II Kimeneti feszültség: max 3 V, pulzáló egyenfeszültség (mágneses mezô)

5 Mágnes erôssége: Érzékenység: max 20 µtesla (20 cm-rel az applikátor feletti magasságban), 5 egyenlô fokozatban redukálható A mágneses erôsség 10 egységgel csökkenthetô a beállított értékhez képest Idôfunkció: 4 idôbeállítási fokozat: 4 perc, 8 perc, 16 perc, 24 perc A készülék leírása 1 Kezelési idôt beállító gomb 2 Bekapcsoló gomb 3 STOP-gomb 4 A teljesítmény csökkentését szolgáló gomb (érzékeny-gomb) 5 Teljesítmény-beállító gombok (1-5) 6 Kiegészítô csatlakozók 7 Biztosíték-tartó 8 Kiegészítôk választó gombja 9 Hálózati kábel-csatlakozó

6 A CCS Home mágnesterápiás rendszer használata A rendszer felállítása Kérjük, hogy a vezérlôkészüléket és az applikátorokat (matrac, fejpárna) használat elôtt vizsgálja át az esetleges sérülések felfedezése érdekében FIGYELEM! Sérülés esetén a rendszert ne vegye használatba, hanem forduljon a gyártóhoz információért! Kérjük ügyeljen arra, hogy a CCS HOME készüléket, illetve az applikátorokat egyéb elektromos berendezések közvetlen környezetében ne tárolja/üzemeltesse, mert a különbözô berendezések között káros kölcsönhatás alakulhat ki Amennyiben ez mégsem megoldható, úgy a készülékek mindenkori funkcionális mûködését ellenôrizni szükséges, hogy a rendeltetésszerû használatot biztosíthassuk Mindenféle mágneses adathordozót illetve adatrögzítô berendezést tartson távol a mûködésben levô applikátoroktól A vezérlôkészüléket tegye stabil helyre, a hálózati kábel segítségével csatlakoztassa az elektromos hálózathoz Ezt követôen az applikátorokat szintén csatlakoztassa a vezérlôkészülék hátoldalán található kimeneti nyílások segítségével A funkcióválasztó kapcsolóval válassza ki a használni kívánt applikátort: I = párna II = matrac A készülék ekkor üzemkész Bekapcsolás Csatlakoztassa a készüléket a hálózathoz Az ON feliratú gomb melletti visszajelzô világít, ekkor a készülék várakozó üzemmódban van

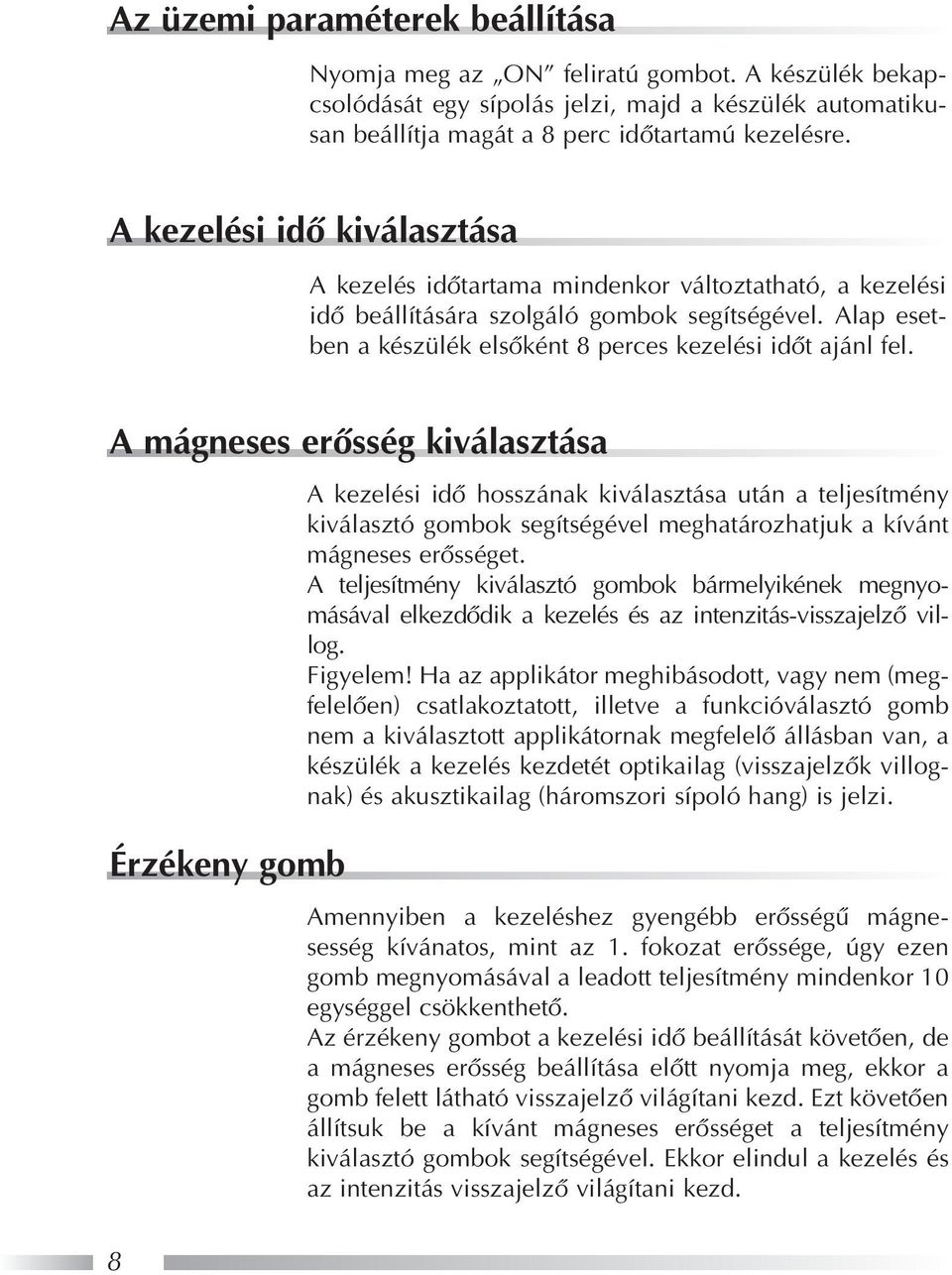

7 Az üzemi paraméterek beállítása Nyomja meg az ON feliratú gombot A készülék bekapcsolódását egy sípolás jelzi, majd a készülék automatikusan beállítja magát a 8 perc idôtartamú kezelésre A kezelési idô kiválasztása A kezelés idôtartama mindenkor változtatható, a kezelési idô beállítására szolgáló gombok segítségével Alap esetben a készülék elsôként 8 perces kezelési idôt ajánl fel A mágneses erôsség kiválasztása Érzékeny gomb A kezelési idô hosszának kiválasztása után a teljesítmény kiválasztó gombok segítségével meghatározhatjuk a kívánt mágneses erôsséget A teljesítmény kiválasztó gombok bármelyikének megnyomásával elkezdôdik a kezelés és az intenzitás-visszajelzô villog Figyelem! Ha az applikátor meghibásodott, vagy nem (megfelelôen) csatlakoztatott, illetve a funkcióválasztó gomb nem a kiválasztott applikátornak megfelelô állásban van, a készülék a kezelés kezdetét optikailag (visszajelzôk villognak) és akusztikailag (háromszori sípoló hang) is jelzi Amennyiben a kezeléshez gyengébb erôsségû mágnesesség kívánatos, mint az 1 fokozat erôssége, úgy ezen gomb megnyomásával a leadott teljesítmény mindenkor 10 egységgel csökkenthetô Az érzékeny gombot a kezelési idô beállítását követôen, de a mágneses erôsség beállítása elôtt nyomja meg, ekkor a gomb felett látható visszajelzô világítani kezd Ezt követôen állítsuk be a kívánt mágneses erôsséget a teljesítmény kiválasztó gombok segítségével Ekkor elindul a kezelés és az intenzitás visszajelzô világítani kezd

8 A kezelés befejezése A beállított kezelési idôtartam lejártával a készülék automatikusan kikapcsol A kezelést természetesen bármikor megszakíthatjuk a STOP gomb megnyomásával Lekapcsolás után a készülék azonnal alkalmas új beállításokra Amennyiben a lekapcsolást követôen nem alkalmazunk újabb beállítást, a készülék két perc elteltével automatikusan várakozó üzemmódba kapcsol A készülék kikapcsolása Húzza ki a hálózati kábelt a hálózatból, ekkor minden visszajelzés törlôdik Általános megjegyzések Beállítások, változtatások és javítások A CCS HOME mágnesterápiás rendszer biztonságos mûködéséért és megfelelô teljesítményéért a gyártó kizárólag abban az esetben vállal felelôsséget, ha a beállítások módosítása, változtatások illetve esetleges javítások általa elfogadott személy által történnek, valamint ha a CCS HOME mágnesterápiás rendszert a használati utasításban foglaltaknak megfelelôen alkalmazzák Meghibásodás vagy mûködési zavar esetén keresse szervizünket, ill. munkatársunkat! (Kizárólagos garanciaszerviz: AMED-TECH Kft., 8400 Ajka, Zrínyi u. 3., Tel.: 06-88/ )

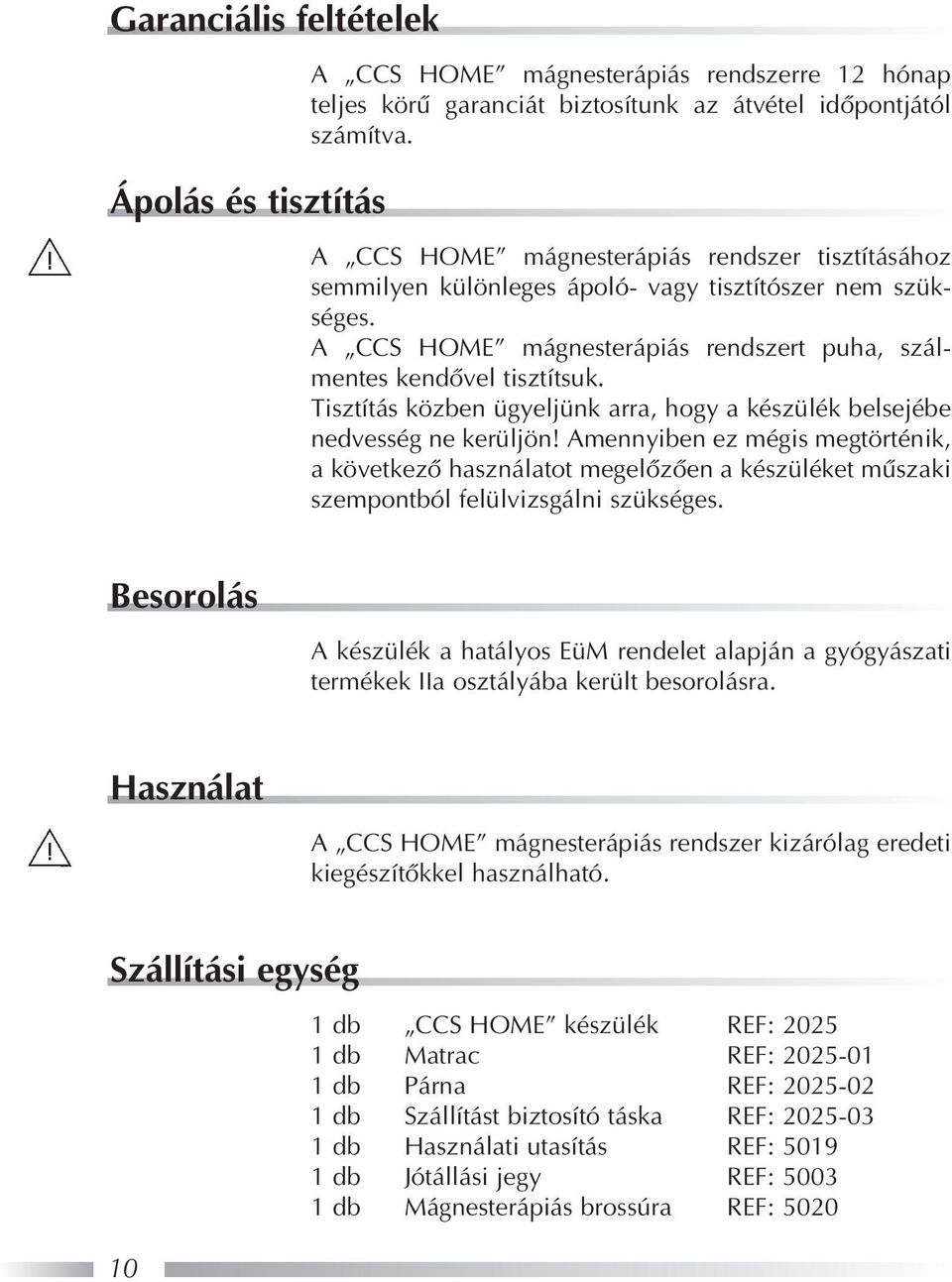

9 Garanciális feltételek Ápolás és tisztítás A CCS HOME mágnesterápiás rendszerre 12 hónap teljes körû garanciát biztosítunk az átvétel idôpontjától számítva A CCS HOME mágnesterápiás rendszer tisztításához semmilyen különleges ápoló- vagy tisztítószer nem szükséges A CCS HOME mágnesterápiás rendszert puha, szálmentes kendôvel tisztítsuk Tisztítás közben ügyeljünk arra, hogy a készülék belsejébe nedvesség ne kerüljön! Amennyiben ez mégis megtörténik, a következô használatot megelôzôen a készüléket mûszaki szempontból felülvizsgálni szükséges Besorolás A készülék a hatályos EüM rendelet alapján a gyógyászati termékek IIa osztályába került besorolásra Használat A CCS HOME mágnesterápiás rendszer kizárólag eredeti kiegészítôkkel használható Szállítási egység 10 1 db CCS HOME készülék REF: db Matrac REF: db Párna REF: db Szállítást biztosító táska REF: db Használati utasítás REF: db Jótállási jegy REF: db Mágnesterápiás brossúra REF: 5020

10 AMED-TECH Orvosi Mûszer Gyártó és Forgalmazó Kft Ajka, Zrínyi u. 3. Tel.: , fax:
