1 NX7000S digitális alkoholszonda Capital Gold Quality Használat elõtt olvassa el! A készülék által mért eredmények tájékoztató jellegûek. Csak alkáli elemekkel használja a készüléket! Ha alkoholt fogyasztott, ne vezessen jármûvet! KEZELÉSI UTASÍTÁS

2 A NoXalc NX7000S nagypontosságú alkoholszonda a kilélegzett levegõben található alkoholmennyiség meghatározására szolgál. A készülék másodpercek alatt megméri az alkoholszintet. Bekapcsolás elõtt alaposan olvassa el a kezelési utasítást. A készülék felépítése Fúvóka nyílás LCD kijelzõ Bal gomb Középsõ gomb KI/BE/OK Jobb gomb Elemtartó 2 Fúvókatartó

3 Elemek behelyezése A készülék hátoldalán található elemtartó fedelét enyhén lenyomva vegye le. Helyezzen be 2 db AA típusú alkáli elemet ügyelve a megfelelõ polaritásra. Csukja vissza az elemtartó fedelét. Használat Ha dohányzott, alkoholt vagy ételt fogyasztott, a mérés elõtt várjon legalább 20 percet, mert pontatlan eredményt kaphat. 1. A fúvóka elhelyezése A készülék bal felsõ oldalán található nyílásba óvatosan helyezze be a fúvókát 2. Bekapcsolás Nyomja be egy másodpercig a középsõ gombot (KI/BE/OK). Egy hangjelzés kíséretében a kijelzõn megjelenik a pillanatnyi hõmérséklet, az üdvözlés és az eddigi mérések száma. 3. Az érzékelõ felkészítése A bal gomb megnyomásával indítható az érzékelõ bemelegítése és öntisztítása. A számláló 99-tõl kezd visszaszámolni. 3

4 4. Mérésre kész: Az érzékelõ üzemkész állapotát egy hangjelzés és a READY felirat jelzi a kijelzõn 5. Mérés: Vegyen mély lélegzetet! A fúvókát a szájába véve fújjon egyenletesen legalább 5 másodpercig a fúvókába. A kijelzõn a BLOW felirat jelzi a mérési folyamatot. Fújjon folyamatosan, ameddig a mérés végét jelzõ hangjelzést nem hallja. Ekkor a mért véralkoholszint megjelenik a kijelzõn. 6. Leolvasás: A mérési eredmény a kijelzõrõl leolvasható. A kijelzõ - ben, %-ban vagy mg/l-ben fogja mutatni a véralkohol szintet, attól függõen, hogy melyik volt korábban kiválasztva. A mértékegységek beállításáról késõbb olvashat. 7. A mérés megismétlése: A jobb gomb megnyomásával visszatérhet a bekapcsolás utáni állapothoz. Ezután a bal gomb megnyomásával indítható a következõ mérési ciklus, vagy a középsõ gomb 1 másodpercig tartó lenyomásával kikapcsolhatja a készüléket. Figyelem! A készülék akkor mér a legpontosabban, ha két mérés között legalább egy perc eltelik. 4

5 A véralkoholszint megjelenítése Az NX7000S alkoholszonda a 0,00 4,00 (0,000 0,400%, 0,000 2,000 mg/l) véralkoholszint tartományban mér. A mért és a megengedett véralkoholszint értékeknek megfelelõen különbözõ figyelmeztetõ üzenetek jelennek meg a kijelzõn. LOW (alacsony) BAC (g/l) 0,00 0,10 % BAC 0,000 0,010 mg/l 0,000 0,005 CAUTION (figyelem) BAC (g/l) 0,10 és a megengedett szint között % BAC 0,010 és a megengedett szint között mg/l 0,005 és a megengedett szint között NoDrive (ne vezessen) BAC (g/l) a megengedett szint felett % BAC a megengedett szint felett mg/l a megengedett szint felett DANGER (veszély) BAC (g/l) 1,00 felett % BAC 0,100 felett mg/l 0,500 felett A megengedett véralkoholszint értéke a mûszeren beállítható (0,2, 0,3, 0,49, 0,5, 0,8 ). Részletek a megengedett véralkoholszint beállítása címû részben. A gyári érték 0,5. Ne feledje, hogy Magyarországon a megengedett véralkoholszint 0,00! 5

6 A kijelzõ menüje Ha a kijelzõn az üdvözlõképernyõ látható, a JOBB gomb 2 másodperces lenyomásával az alábbi menüpontok érhetõk el: SET (beállítás) a hõmérsékletkijelzés formátuma, véralkoholszint kijelzésének formátuma, megengedett véralkoholszint RECORD a korábbi mérések eredményei CALIB (hitelesítés) Csak szakembereknek! A hõmérsékletkijelzés formátumának beállítása. A véralkoholszint formátumának beállítása. A megengedett véralkoholszint beállítása. A korábbi mérések eredményei. Hitelesítés. Csak hozzáértõknek! 6

7 A hõmérsékletkijelzés formátumának beállítása Az NX7000S alkoholszonda a környezeti hõmérsékletet Celsius fokban (ºC) vagy Fahrenheit fokban (ºF) jelezheti ki. A kivánt formátum az alábbiak szerint állítható be: Az üdvözlõképernyõnél a JOBB gombot 2 másodpercig lenyomva a kijelzõ SET (beállítás) módba kerül. A hõmérsékletkijelzés formátumának beállításához, nyomja meg egyszer a KÖZÉPSÕ gombot.a pillanatnyi hõmérséklet és formátum fog villogni a kijelzõn. A BAL gombbal választhat a ºC és a ºF formátum között. A KÖZÉPSÕ gomb megnyomásával mentheti el a beállítást. A véralkoholszint formátumának beállítása Az NX7000S alkoholszonda a véralkoholszint értékét -ben, % -ban, g/l -ben vagy mg/l -ben jelezheti ki. A kivánt formátum az alábbiak szerint állítható be: Az üdvözlõképernyõnél a JOBB gombot 2 másodpercig nyomja meg. A kijelzõ SET (beállítás) módba kerül. Kétszer nyomja meg a KÖZÉPSÕ gombot a véralkoholszint formátumának beállításához. A pillanatnyi véralkoholszint formátum fog villogni a kijelzõn. A BAL gombbal választhat az, %, g/l és a mg/l mértékegységek közül. A KÖZÉPSÕ gomb megnyomásával mentheti el a beállítást. 7

8 A megengedett véralkoholszint beállítása Az NX7000S alkoholszonda hangjelzéssel és a kijelzõ villogtatásával figyelmeztet, ha a mért érték eléri, vagy meghaladja az elõre beállított szintet. A következõ szintekhez állítható be a figyelmeztetõ jelzés: 0,20; 0,30; 0,49; 0,50; 0,80. Az üdvözlõképernyõnél a JOBB gombot 2 másodpercig nyomja meg. A kijelzõ SET (beállítás) módba kerül. A megengedett véralkoholszint beállításához háromszor nyomja meg a KÖZÉPSÕ gombot. Az utoljára beállított érték fog villogni a kijelzõn. A BAL gombbal választhat a 0,20; 0,30; 0,49; 0,50; 0,80 értékek között. A KÖZÉPSÕ gomb megnyomásával mentheti el a beállítást. A korábbi mérések eredményeinek kijelzése Az NX7000S alkoholszonda 100 mérés eredményét képes tárolni, melyek az alábbiak szerint hívhatók elõ. Az üdvözlõképernyõnél a JOBB gombot 2 másodpercig nyomja meg. A kijelzõ SET (beállítás) módba kerül. A JOBB gomb ismételt megnyomásával RECORD üzemmódba kerül. Az utolsó mérési eredmények kijelzéséhez nyomja meg a KÖZÉPSÕ gombot. A legutolsó mérés eredményét a kijelzõ bal oldalán látható 1 sorszám jelöli. A BAL gomb nyomogatásával az redmények fordított idõrendi sorrendben jelennek meg. A RECORD üzemmódból a JOBB gomb megnyomásával léphetünk ki és ekkor a CALIB üzemmódba kerülünk. A JOBB gomb ismételt megnyomásával az üdvözlõ képernyõhöz jutunk vissza 8

9 Hibaüzenetek Hibaüzenet REPEAT REPEAT + Snr H Err Ok és tennivaló Nem megfelelõ (erejû és/vagy idõtartamú) befúvás. A mérést ismételni kell. A szenzor nem került mérésre kész állapotba. Hosszú idejû tárolás után fordulhat elõ. A mérést ismételni kell. A készülék nagyon magas alkoholkoncentrációt mért (4,00 felett) A szenzor meghibásodott, forduljon szervizhez. Alacsony elemfeszültség. Cserélje újra az alkáli elemeket. Figyelem! 1. Ha dohányzott, alkoholt vagy ételt fogyasztott, a mérés elõtt várjon legalább 20 percet. 2. A mindig pontos mérési eredmények érdekében 6 havonta vagy 300 mérés után hitelesíttesse újra a készüléket a HUMANsoft AHT Kft.-nél (1155 Budapest, Tóth István u Tel.: ). 3. Csak ºC közötti hömérsékleten használja a készüléket. Az ettõl eltérõ hõmérséklet befolyásolhatja a mérés eredményét. 4. Ne fújjon dohányfüstöt, ételdarabokat vagy folyadékot a készülékbe. 5. Cukorbetegség és az alacsony kalóriatartalmú diéta hibás, pozitív mérési erdményt okozhat. 6. Ha alkoholt fogyasztott, ne vezzessen jármûvet! 7. Ne használja a készüléket annak eldöntésére, hogy alkalmas-e jármû vezetésére. A mérési eredmény csak tájékoztatásra szolgál. A gyártót és a forgalmazót a mérési eredményekért és azok következményeiért jogi felelõsség nem terheli. 9

10 Hitelesítés Az NX7000S alkoholszondák hitelesítve kerülnek forgalomba. A felhasználási körülmények és a mérések számának függvényében 6 12 hónap elteltével a mérési pontosság változhat. Újrahitelesítésre van szükség, ha a készülék szokatlanul magas vagy alacsony értékeket mér, nem mutat értékelhetõ eredményt vagy az eredmények nincsenek összhangban egymással. Az üdvözlõképernyõ bal oldalán látható kis szám az utolsó kalibrálás óta végrehajtott mérések számát mutatja. Ha a mérések száma eléri a 300-at, a pontosság növelése érdekében kalibráltatni kell a készüléket. Csak felkészült szakemberrel végeztesse a kalibrálást! HUMANsoft AHT Kft Budapest, Tóth István u Tel.: Garancia A HUMANsoft AHT Kft. 1 év garanciát vállal az NX7000S alkoholszondára. A garancia keretén belül a meghibásodott készülék beállítása, javítása vagy cseréje történik. A garancia érvényét veszti, ha a készüléket nem rendeltetésszerûen használták, felnyitották vagy megrongálták. 10

11 Mûszaki adatok Mérési tartomány Pontosság Bemelegedési idõ 0,00 4,00, 0,000 0,400%, 0,000 2,000 mg/l +/ 0,07, +/ 0,007%, +/ 0,035mg/l a kalibrációs pontnál másodperc Mérési idõ 5 másodperc Érzékelõ Félvezetõ (prémium minõség) Mûködési hõmérséklet ºC Kijelzõ Tápellátás Elemek élettartama Méretek Újrahitelesítés 4 digites 0,4" digitális folyadékkristályos mátrix-kijelzõ háttérvilágítással 2 db 1,5V AA méretû alkáli elem mérés az új elemek behelyezése után 138 x 61 x 27 mm ajánlott 6 12 havonta vagy 300 mérés után 11

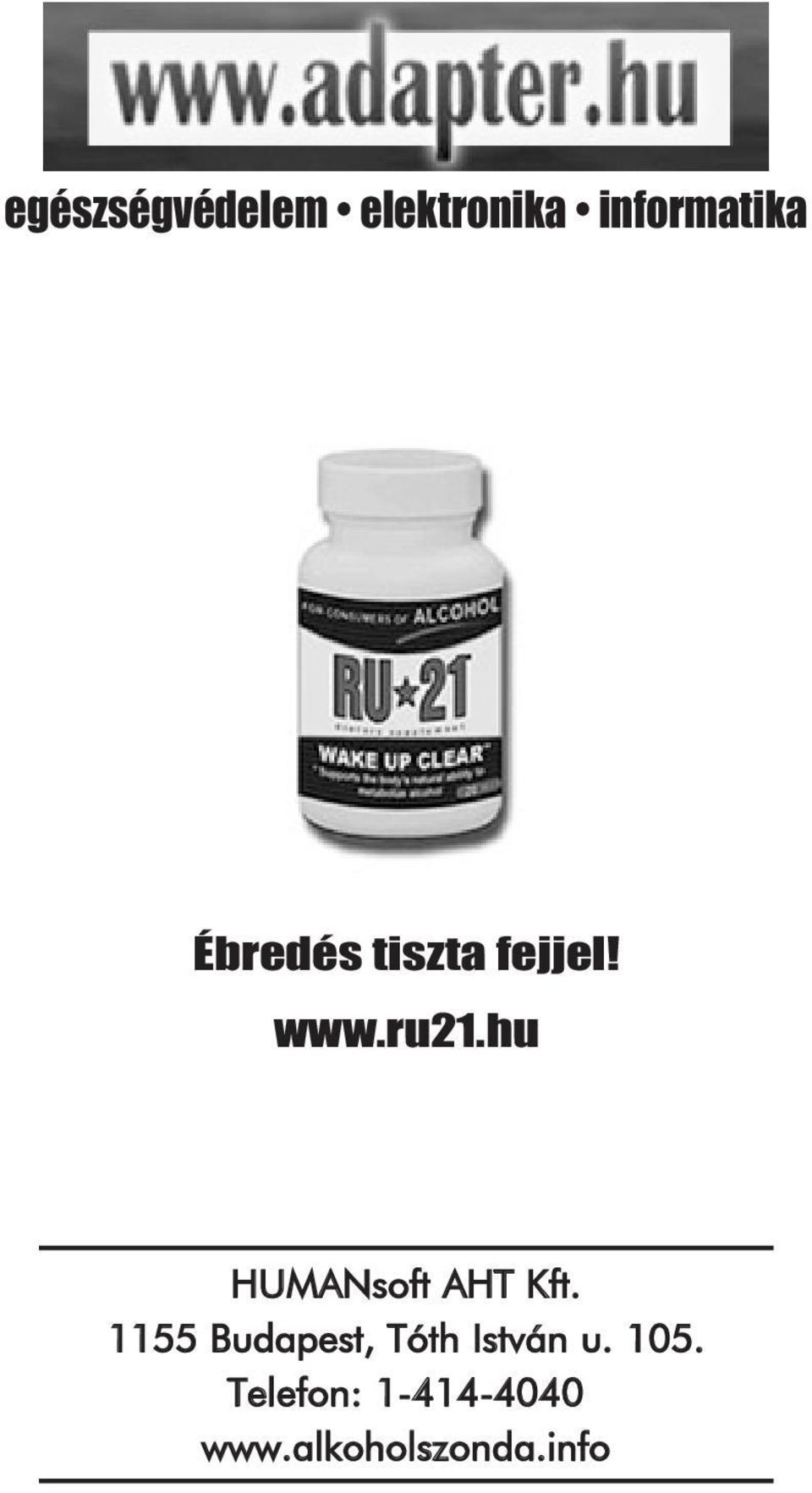

12 egészségvédelem elektronika informatika Ébredés tiszta fejjel! HUMANsoft AHT Kft Budapest, Tóth István u Telefon:
