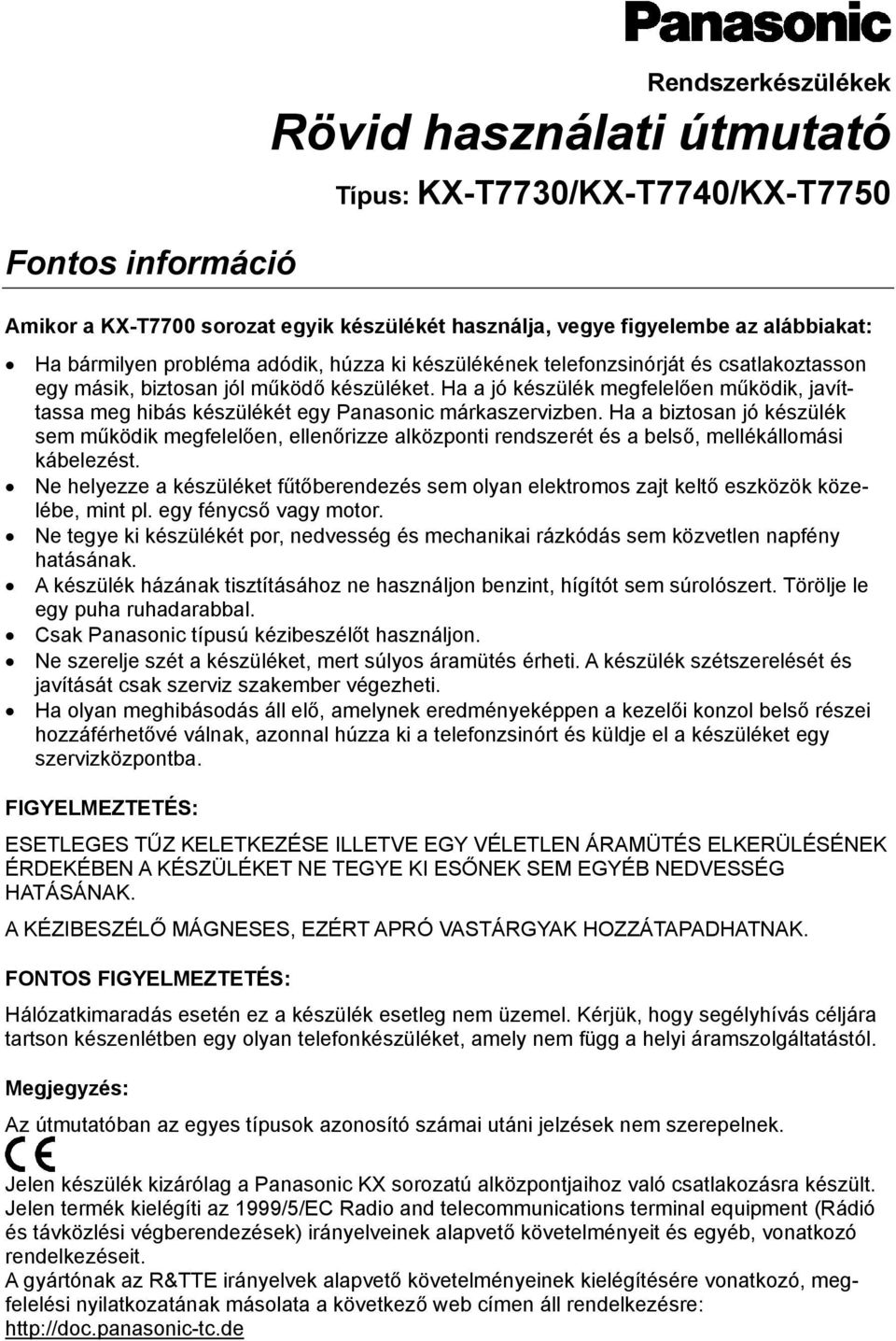

1 Fontos információ Rendszerkészülékek Rövid használati útmutató Típus: KX-T7730/KX-T7740/KX-T7750 Amikor a KX-T7700 sorozat egyik készülékét használja, vegye figyelembe az alábbiakat: Ha bármilyen probléma adódik, húzza ki készülékének telefonzsinórját és csatlakoztasson egy másik, biztosan jól működő készüléket. Ha a jó készülék megfelelően működik, javíttassa meg hibás készülékét egy Panasonic márkaszervizben. Ha a biztosan jó készülék sem működik megfelelően, ellenőrizze alközponti rendszerét és a belső, mellékállomási kábelezést. Ne helyezze a készüléket fűtőberendezés sem olyan elektromos zajt keltő eszközök közelébe, mint pl. egy fénycső vagy motor. Ne tegye ki készülékét por, nedvesség és mechanikai rázkódás sem közvetlen napfény hatásának. A készülék házának tisztításához ne használjon benzint, hígítót sem súrolószert. Törölje le egy puha ruhadarabbal. Csak Panasonic típusú kézibeszélőt használjon. Ne szerelje szét a készüléket, mert súlyos áramütés érheti. A készülék szétszerelését és javítását csak szerviz szakember végezheti. Ha olyan meghibásodás áll elő, amelynek eredményeképpen a kezelői konzol belső részei hozzáférhetővé válnak, azonnal húzza ki a telefonzsinórt és küldje el a készüléket egy szervizközpontba. FIGYELMEZTETÉS: ESETLEGES TŰZ KELETKEZÉSE ILLETVE EGY VÉLETLEN ÁRAMÜTÉS ELKERÜLÉSÉNEK ÉRDEKÉBEN A KÉSZÜLÉKET NE TEGYE KI ESŐNEK SEM EGYÉB NEDVESSÉG HATÁSÁNAK. A KÉZIBESZÉLŐ MÁGNESES, EZÉRT APRÓ VASTÁRGYAK HOZZÁTAPADHATNAK. FONTOS FIGYELMEZTETÉS: Hálózatkimaradás esetén ez a készülék esetleg nem üzemel. Kérjük, hogy segélyhívás céljára tartson készenlétben egy olyan telefonkészüléket, amely nem függ a helyi áramszolgáltatástól. Megjegyzés: Az útmutatóban az egyes típusok azonosító számai utáni jelzések nem szerepelnek. Jelen készülék kizárólag a Panasonic KX sorozatú alközpontjaihoz való csatlakozásra készült. Jelen termék kielégíti az 1999/5/EC Radio and telecommunications terminal equipment (Rádió és távközlési végberendezések) irányelveinek alapvető követelményeit és egyéb, vonatkozó rendelkezéseit. A gyártónak az R&TTE irányelvek alapvető követelményeinek kielégítésére vonatkozó, megfelelési nyilatkozatának másolata a következő web címen áll rendelkezésre:

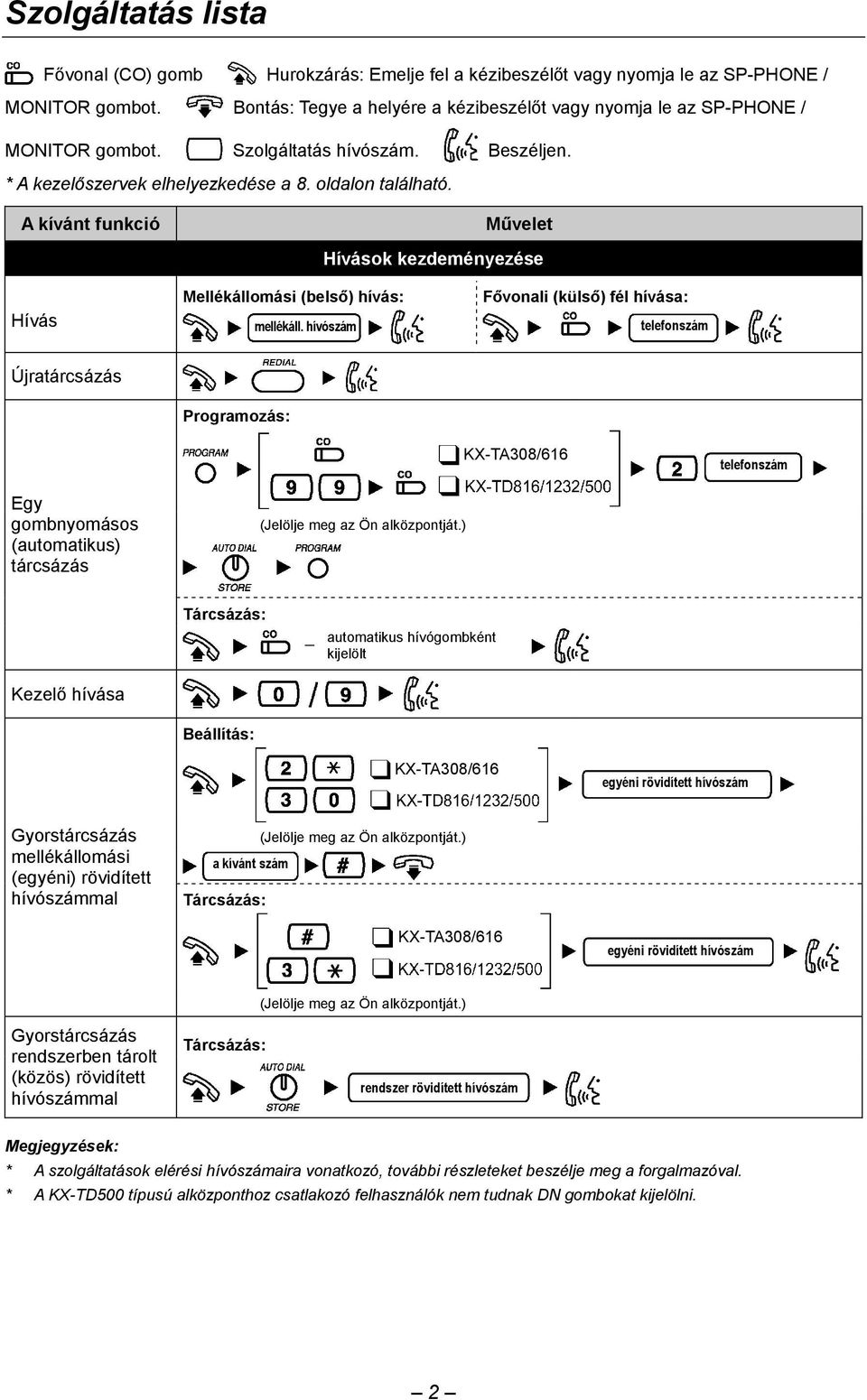

2 Szolgáltatás lista Fővonal (CO) gomb Hurokzárás: Emelje fel a kézibeszélőt vagy nyomja le az SP-PHONE / MONITOR gombot. Bontás: Tegye a helyére a kézibeszélőt vagy nyomja le az SP-PHONE / MONITOR gombot. Szolgáltatás hívószám. Beszéljen. * A kezelőszervek elhelyezkedése a 8. oldalon található. A kívánt funkció Művelet Hívások kezdeményezése Hívás Mellékállomási (belső) hívás: Fővonali (külső) fél hívása: telefonszám Újratárcsázás Programozás: telefonszám Egy gombnyomásos (automatikus) tárcsázás Tárcsázás: automatikus hívógombként kijelölt Kezelő hívása Beállítás: egyéni rövidített hívószám Gyorstárcsázás mellékállomási (egyéni) rövidített hívószámmal a kívánt szám Tárcsázás: egyéni rövidített hívószám Gyorstárcsázás rendszerben tárolt (közös) rövidített hívószámmal Tárcsázás: rendszer rövidített hívószám Megjegyzések: * A szolgáltatások elérési hívószámaira vonatkozó, további részleteket beszélje meg a forgalmazóval. * A KX-TD500 típusú alközponthoz csatlakozó felhasználók nem tudnak DN gombokat kijelölni. 2

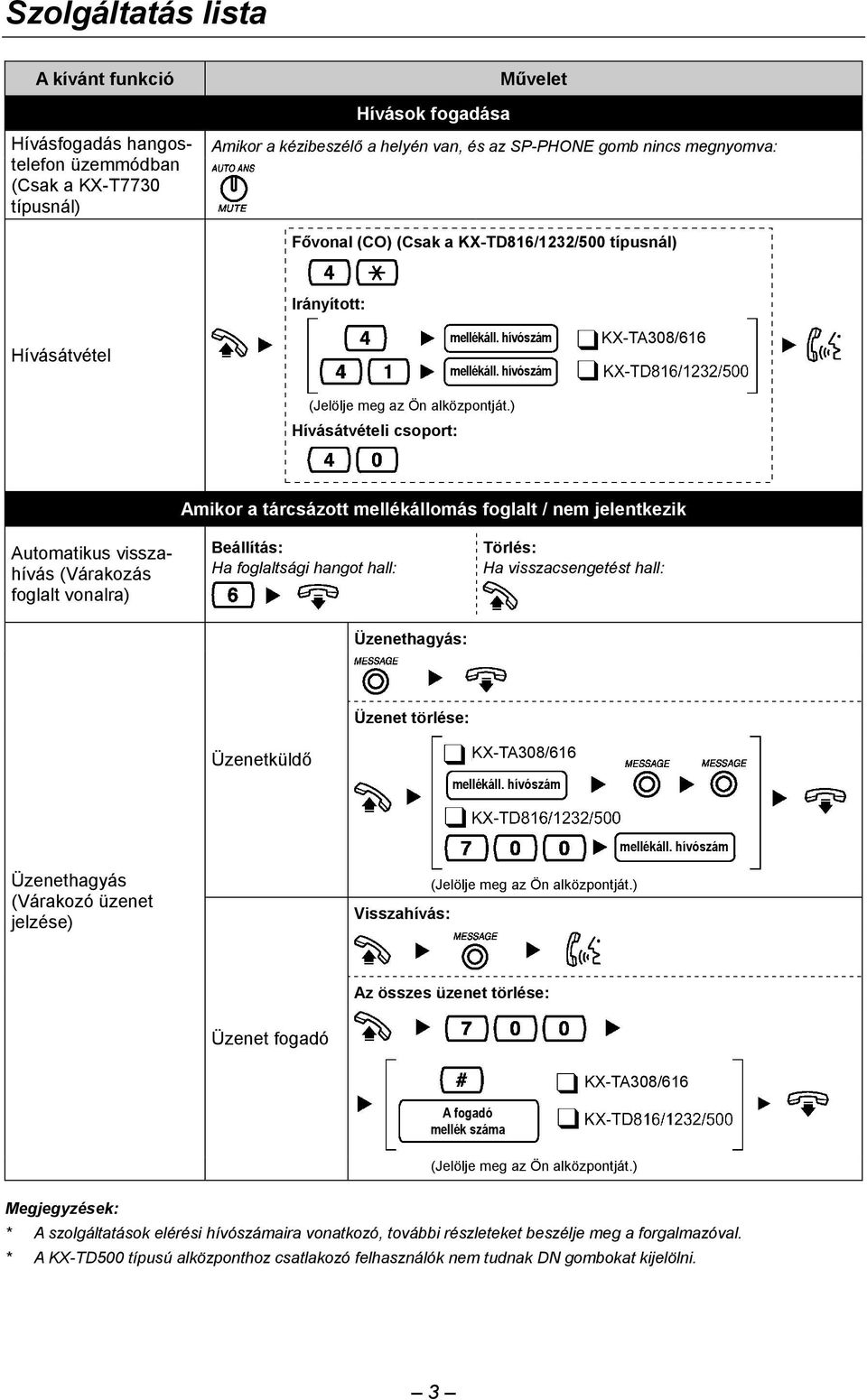

3 Szolgáltatás lista A kívánt funkció Hívásfogadás hangostelefon üzemmódban (Csak a KX-T7730 típusnál) Hívások fogadása Művelet Amikor a kézibeszélő a helyén van, és az SP-PHONE gomb nincs megnyomva: Fővonal (CO) (Csak a KX-TD816/1232/500 típusnál) Irányított: Hívásátvétel Hívásátvételi csoport: Amikor a tárcsázott mellékállomás foglalt / nem jelentkezik Automatikus visszahívás (Várakozás foglalt vonalra) Beállítás: Ha foglaltsági hangot hall: Törlés: Ha visszacsengetést hall: Üzenethagyás: Üzenet törlése: Üzenetküldő Üzenethagyás (Várakozó üzenet jelzése) Visszahívás: Az összes üzenet törlése: Üzenet fogadó A fogadó mellék száma Megjegyzések: * A szolgáltatások elérési hívószámaira vonatkozó, további részleteket beszélje meg a forgalmazóval. * A KX-TD500 típusú alközponthoz csatlakozó felhasználók nem tudnak DN gombokat kijelölni. 3

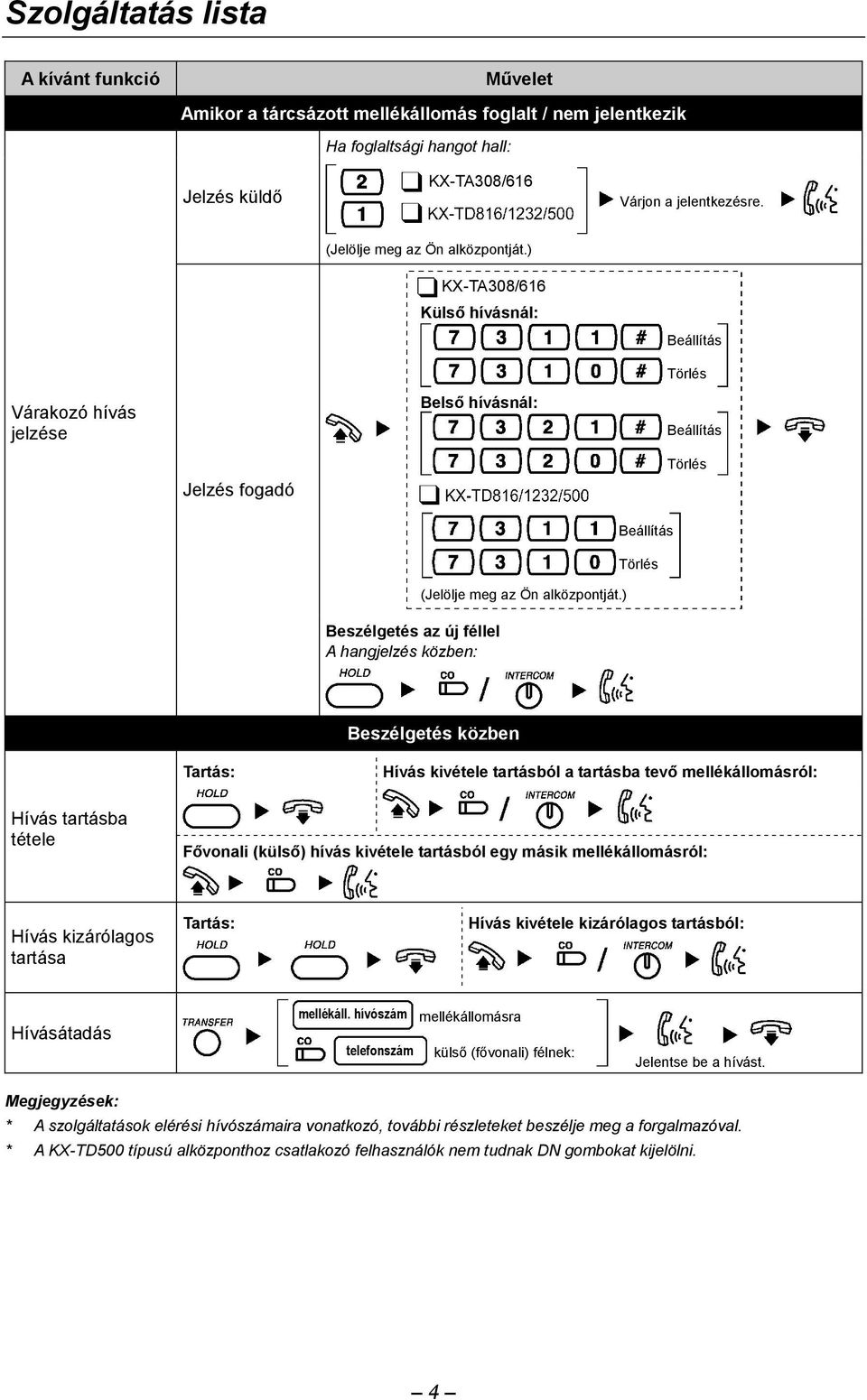

4 Szolgáltatás lista A kívánt funkció Művelet Amikor a tárcsázott mellékállomás foglalt / nem jelentkezik Ha foglaltsági hangot hall: Jelzés küldő Várjon a jelentkezésre. Külső hívásnál: Beállítás Törlés Várakozó hívás jelzése Belső hívásnál: Beállítás Jelzés fogadó Törlés Beszélgetés az új féllel A hangjelzés közben: Beállítás Törlés Beszélgetés közben Tartás: Hívás kivétele tartásból a tartásba tevő mellékállomásról: Hívás tartásba tétele Fővonali (külső) hívás kivétele tartásból egy másik mellékállomásról: Hívás kizárólagos tartása Tartás: Hívás kivétele kizárólagos tartásból: Hívásátadás mellékállomásra telefonszám külső (fővonali) félnek: Jelentse be a hívást. Megjegyzések: * A szolgáltatások elérési hívószámaira vonatkozó, további részleteket beszélje meg a forgalmazóval. * A KX-TD500 típusú alközponthoz csatlakozó felhasználók nem tudnak DN gombokat kijelölni. 4

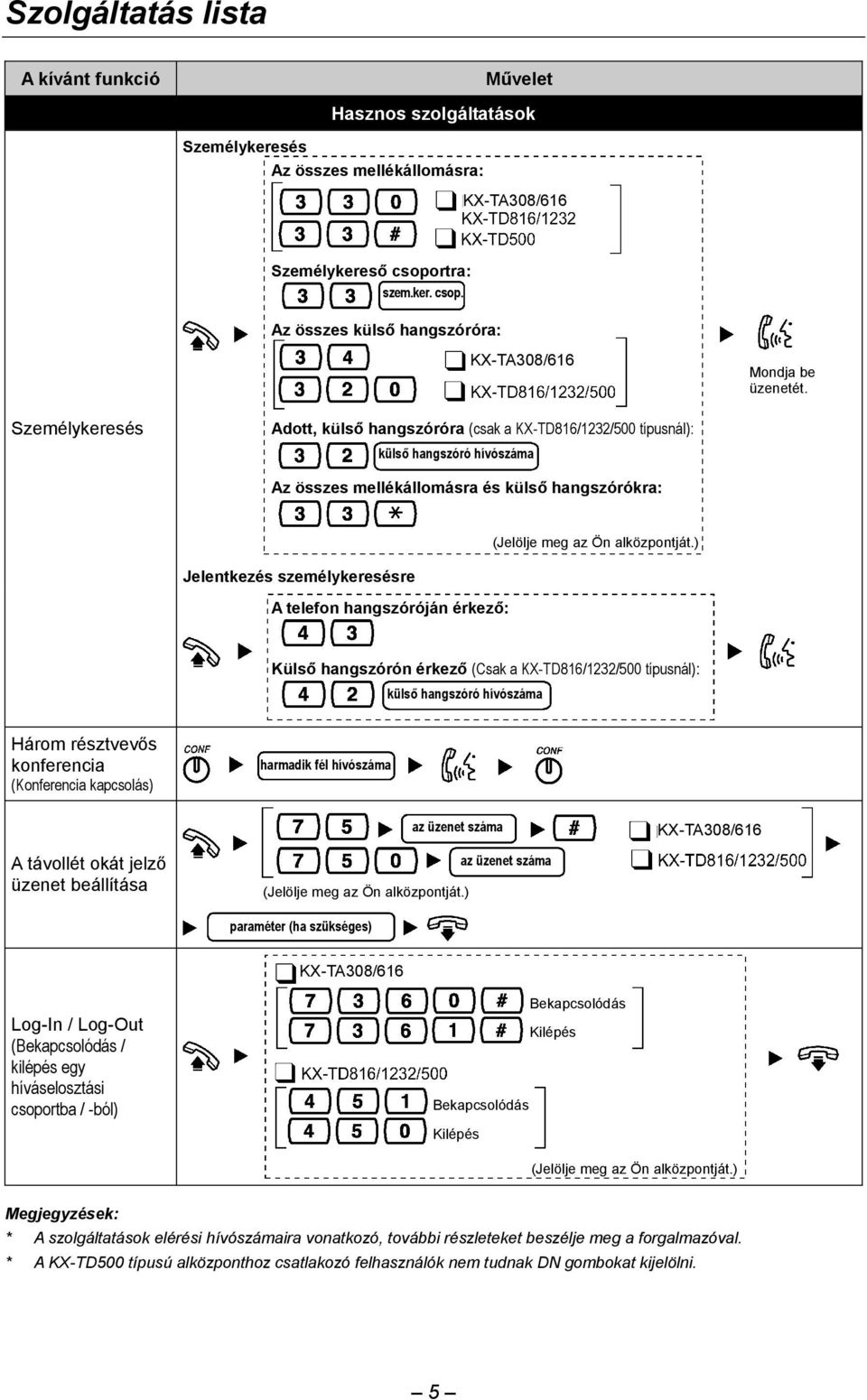

5 Szolgáltatás lista A kívánt funkció Művelet Hasznos szolgáltatások Személykeresés Az összes mellékállomásra: Személykereső csoportra: szem.ker. csop. Az összes külső hangszóróra: Mondja be üzenetét. Személykeresés Adott, külső hangszóróra (csak a KX-TD816/1232/500 típusnál): külső hangszóró hívószáma Az összes mellékállomásra és külső hangszórókra: Jelentkezés személykeresésre A telefon hangszóróján érkező: Külső hangszórón érkező (Csak a KX-TD816/1232/500 típusnál): külső hangszóró hívószáma Három résztvevős konferencia (Konferencia kapcsolás) harmadik fél hívószáma az üzenet száma A távollét okát jelző üzenet beállítása az üzenet száma paraméter (ha szükséges) Log-In / Log-Out (Bekapcsolódás / kilépés egy híváselosztási csoportba / -ból) Bekapcsolódás Kilépés Bekapcsolódás Kilépés Megjegyzések: * A szolgáltatások elérési hívószámaira vonatkozó, további részleteket beszélje meg a forgalmazóval. * A KX-TD500 típusú alközponthoz csatlakozó felhasználók nem tudnak DN gombokat kijelölni. 5

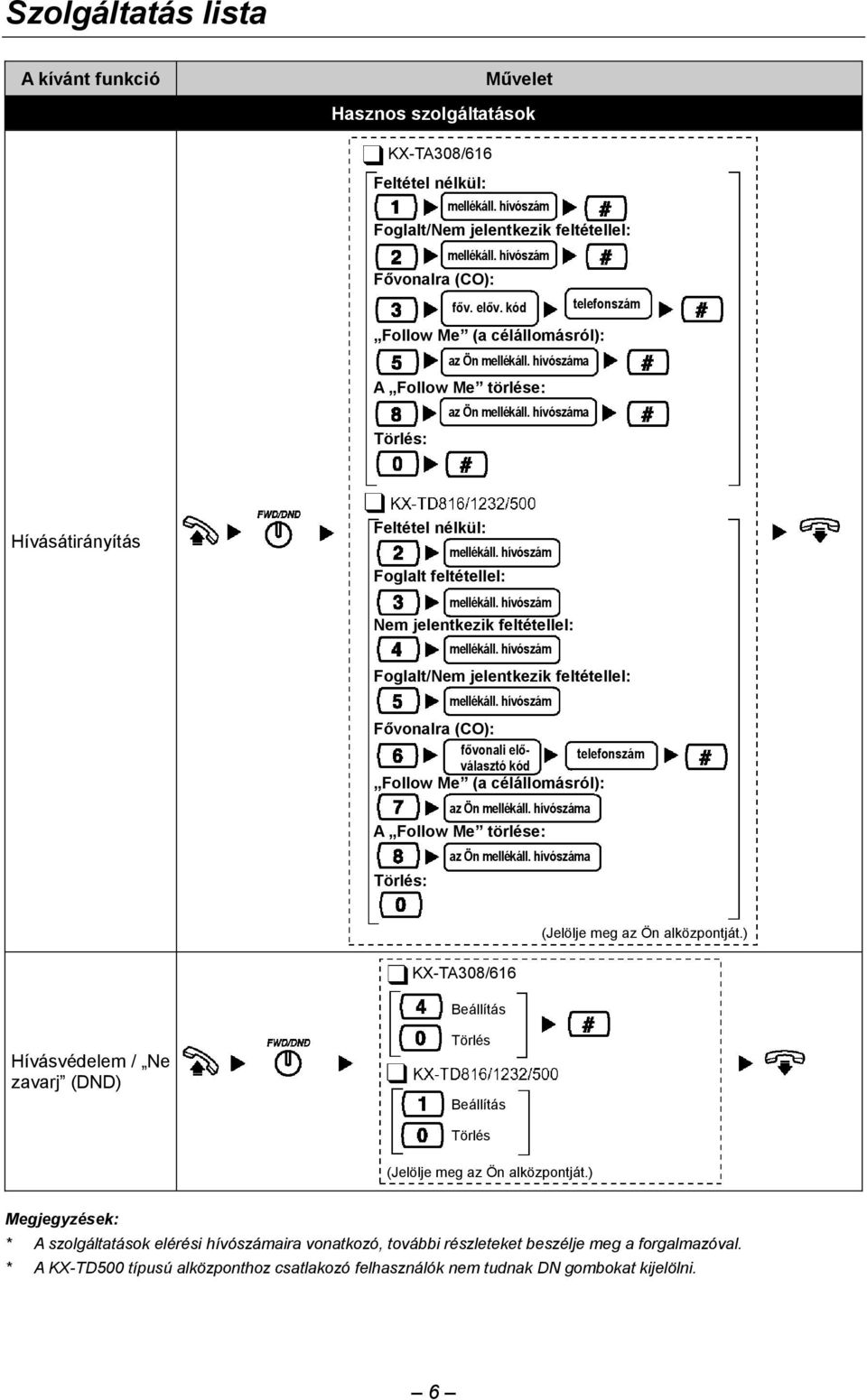

6 Szolgáltatás lista A kívánt funkció Művelet Hasznos szolgáltatások Feltétel nélkül: Foglalt/Nem jelentkezik feltétellel: Fővonalra (CO): főv. előv. kód telefonszám Follow Me (a célállomásról): az Ön a A Follow Me törlése: az Ön a Törlés: Hívásátirányítás Feltétel nélkül: Foglalt feltétellel: Nem jelentkezik feltétellel: Foglalt/Nem jelentkezik feltétellel: Fővonalra (CO): fővonali elő- telefonszám választó kód Follow Me (a célállomásról): az Ön a A Follow Me törlése: az Ön a Törlés: Beállítás Hívásvédelem / Ne zavarj (DND) Törlés Beállítás Törlés Megjegyzések: * A szolgáltatások elérési hívószámaira vonatkozó, további részleteket beszélje meg a forgalmazóval. * A KX-TD500 típusú alközponthoz csatlakozó felhasználók nem tudnak DN gombokat kijelölni. 6

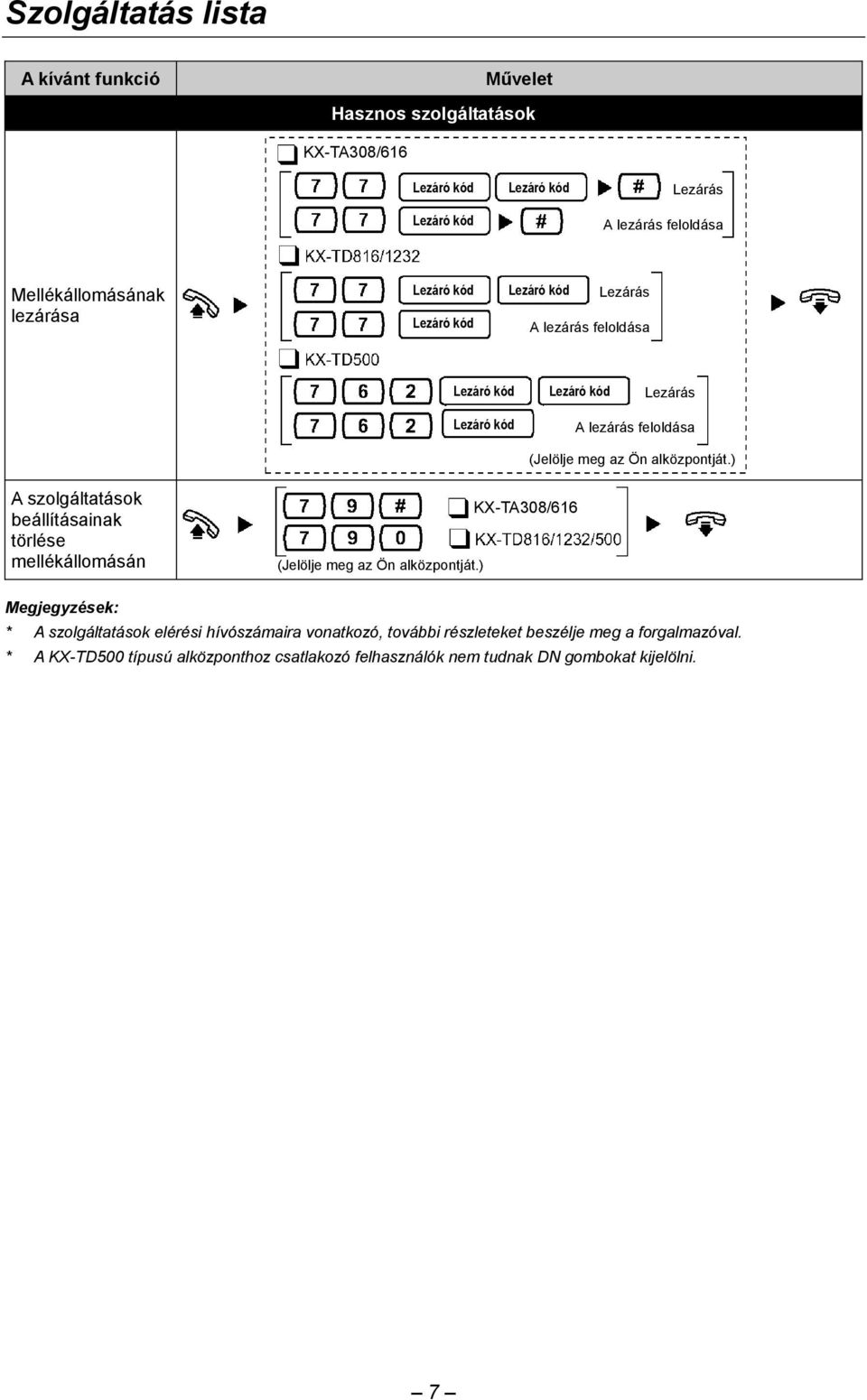

7 Szolgáltatás lista A kívánt funkció Művelet Hasznos szolgáltatások Lezárás A lezárás feloldása Mellékállomásának lezárása Lezárás A lezárás feloldása Lezárás A lezárás feloldása A szolgáltatások beállításainak törlése mellékállomásán Megjegyzések: * A szolgáltatások elérési hívószámaira vonatkozó, további részleteket beszélje meg a forgalmazóval. * A KX-TD500 típusú alközponthoz csatlakozó felhasználók nem tudnak DN gombokat kijelölni. 7

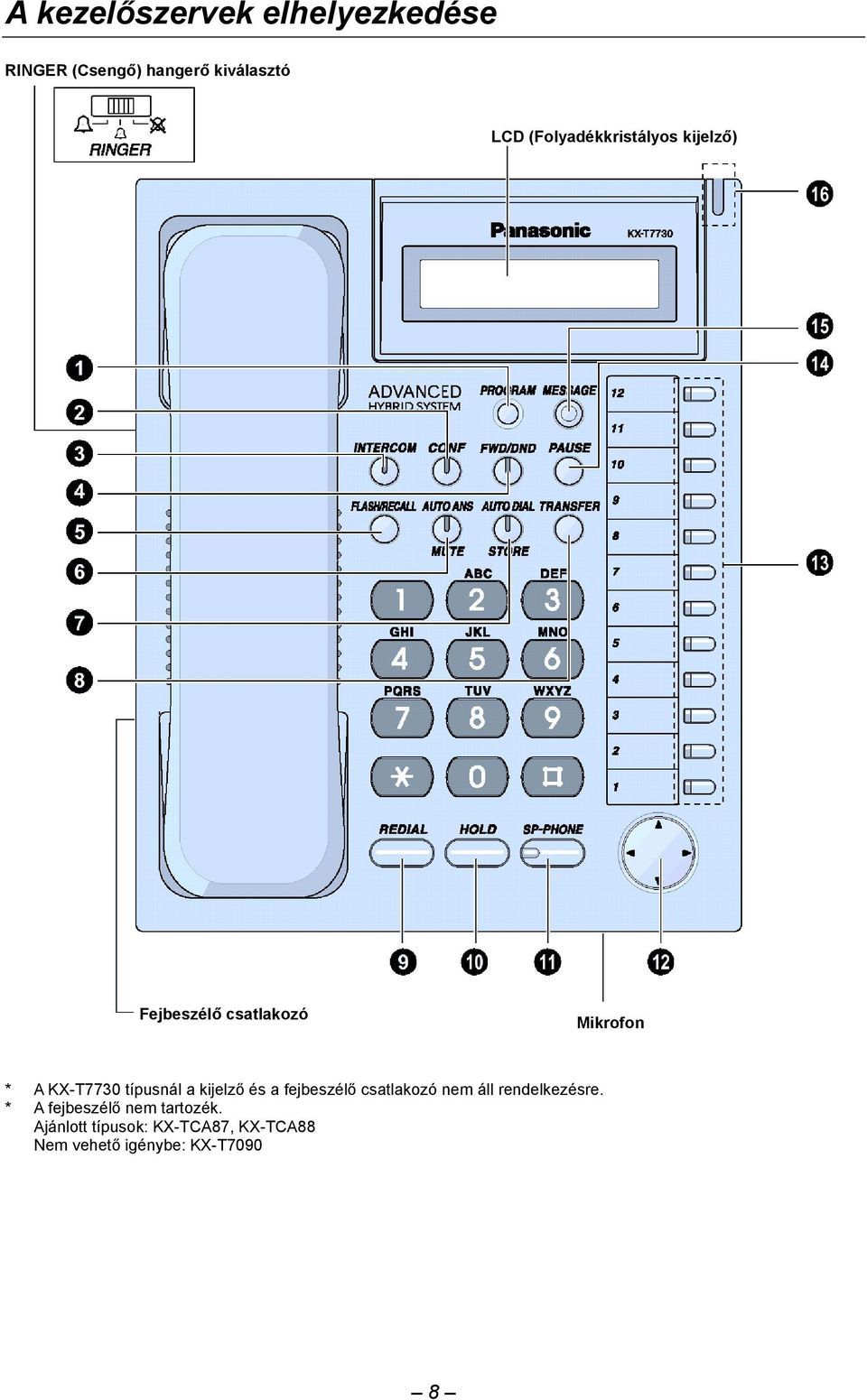

8 A kezelőszervek elhelyezkedése RINGER (Csengő) hangerő kiválasztó LCD (Folyadékkristályos kijelző) Fejbeszélő csatlakozó Mikrofon * A KX-T7730 típusnál a kijelző és a fejbeszélő csatlakozó nem áll rendelkezésre. * A fejbeszélő nem tartozék. Ajánlott típusok: KX-TCA87, KX-TCA88 Nem vehető igénybe: KX-T7090 8

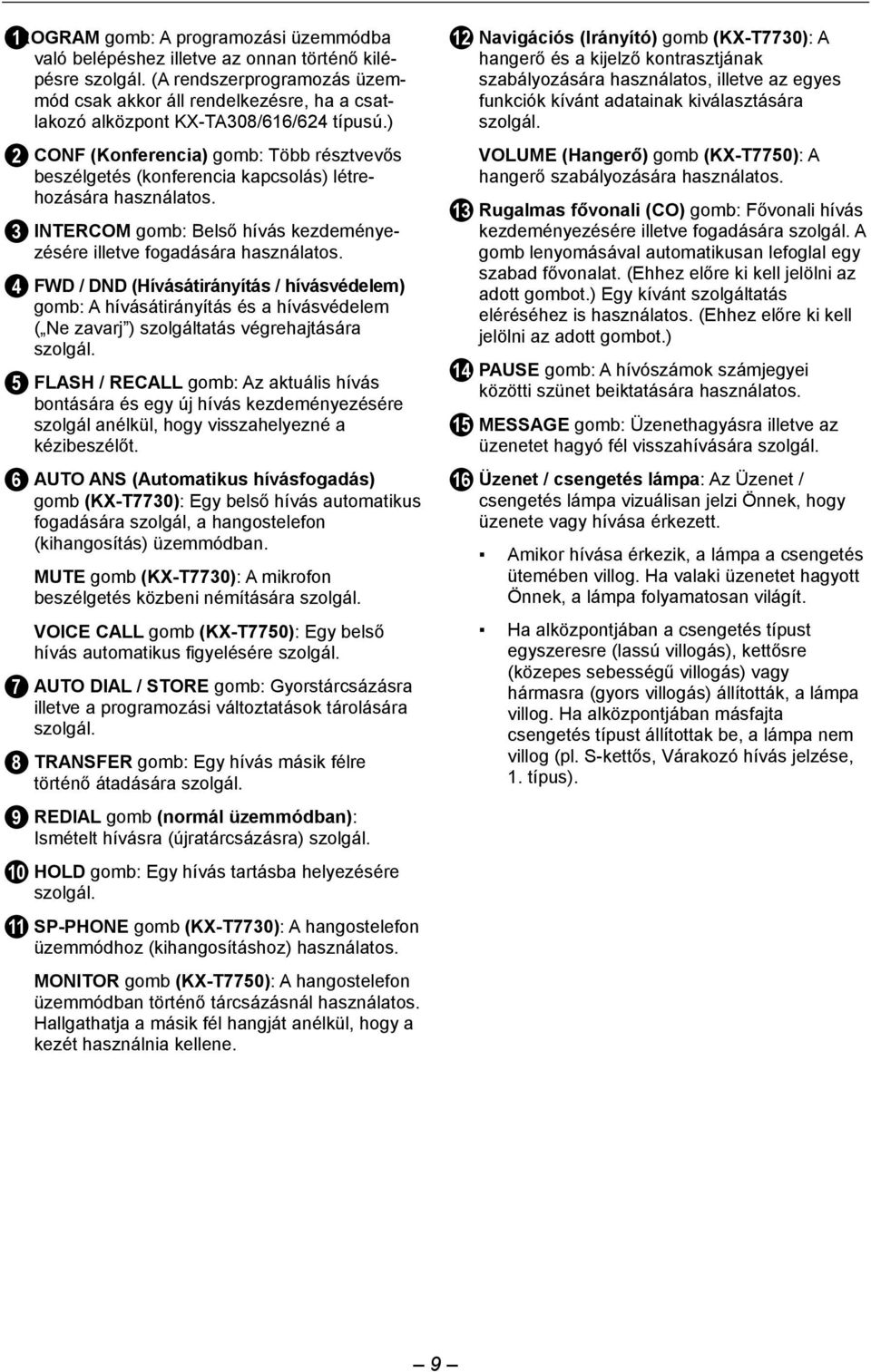

9 PROGRAM 1 gomb: A programozási üzemmódba való belépéshez illetve az onnan történő kilépésre szolgál. (A rendszerprogramozás üzemmód csak akkor áll rendelkezésre, ha a csatlakozó alközpont /624 típusú.) 2 CONF (Konferencia) gomb: Több résztvevős beszélgetés (konferencia kapcsolás) létrehozására használatos. 3 INTERCOM gomb: Belső hívás kezdeményezésére illetve fogadására használatos. 4 FWD / DND (Hívásátirányítás / hívásvédelem) gomb: A hívásátirányítás és a hívásvédelem ( Ne zavarj ) szolgáltatás végrehajtására szolgál. 5 FLASH / RECALL gomb: Az aktuális hívás bontására és egy új hívás kezdeményezésére szolgál anélkül, hogy visszahelyezné a kézibeszélőt. 6 AUTO ANS (Automatikus hívásfogadás) gomb (KX-T7730): Egy belső hívás automatikus fogadására szolgál, a hangostelefon (kihangosítás) üzemmódban. MUTE gomb (KX-T7730): A mikrofon beszélgetés közbeni némítására szolgál. VOICE CALL gomb (KX-T7750): Egy belső hívás automatikus figyelésére szolgál. 7 AUTO DIAL / STORE gomb: Gyorstárcsázásra illetve a programozási változtatások tárolására szolgál. 8 TRANSFER gomb: Egy hívás másik félre történő átadására szolgál. 9 REDIAL gomb (normál üzemmódban): Ismételt hívásra (újratárcsázásra) szolgál. 10 HOLD gomb: Egy hívás tartásba helyezésére szolgál. 11 SP-PHONE gomb (KX-T7730): A hangostelefon üzemmódhoz (kihangosításhoz) használatos. MONITOR gomb (KX-T7750): A hangostelefon üzemmódban történő tárcsázásnál használatos. Hallgathatja a másik fél hangját anélkül, hogy a kezét használnia kellene. 12 Navigációs (Irányító) gomb (KX-T7730): A hangerő és a kijelző kontrasztjának szabályozására használatos, illetve az egyes funkciók kívánt adatainak kiválasztására szolgál. VOLUME (Hangerő) gomb (KX-T7750): A hangerő szabályozására használatos. 13 Rugalmas fővonali (CO) gomb: Fővonali hívás kezdeményezésére illetve fogadására szolgál. A gomb lenyomásával automatikusan lefoglal egy szabad fővonalat. (Ehhez előre ki kell jelölni az adott gombot.) Egy kívánt szolgáltatás eléréséhez is használatos. (Ehhez előre ki kell jelölni az adott gombot.) 14 PAUSE gomb: A hívószámok számjegyei közötti szünet beiktatására használatos. 15 MESSAGE gomb: Üzenethagyásra illetve az üzenetet hagyó fél visszahívására szolgál. 16 Üzenet / csengetés lámpa: Az Üzenet / csengetés lámpa vizuálisan jelzi Önnek, hogy üzenete vagy hívása érkezett. Amikor hívása érkezik, a lámpa a csengetés ütemében villog. Ha valaki üzenetet hagyott Önnek, a lámpa folyamatosan világít. Ha alközpontjában a csengetés típust egyszeresre (lassú villogás), kettősre (közepes sebességű villogás) vagy hármasra (gyors villogás) állították, a lámpa villog. Ha alközpontjában másfajta csengetés típust állítottak be, a lámpa nem villog (pl. S-kettős, Várakozó hívás jelzése, 1. típus). 9

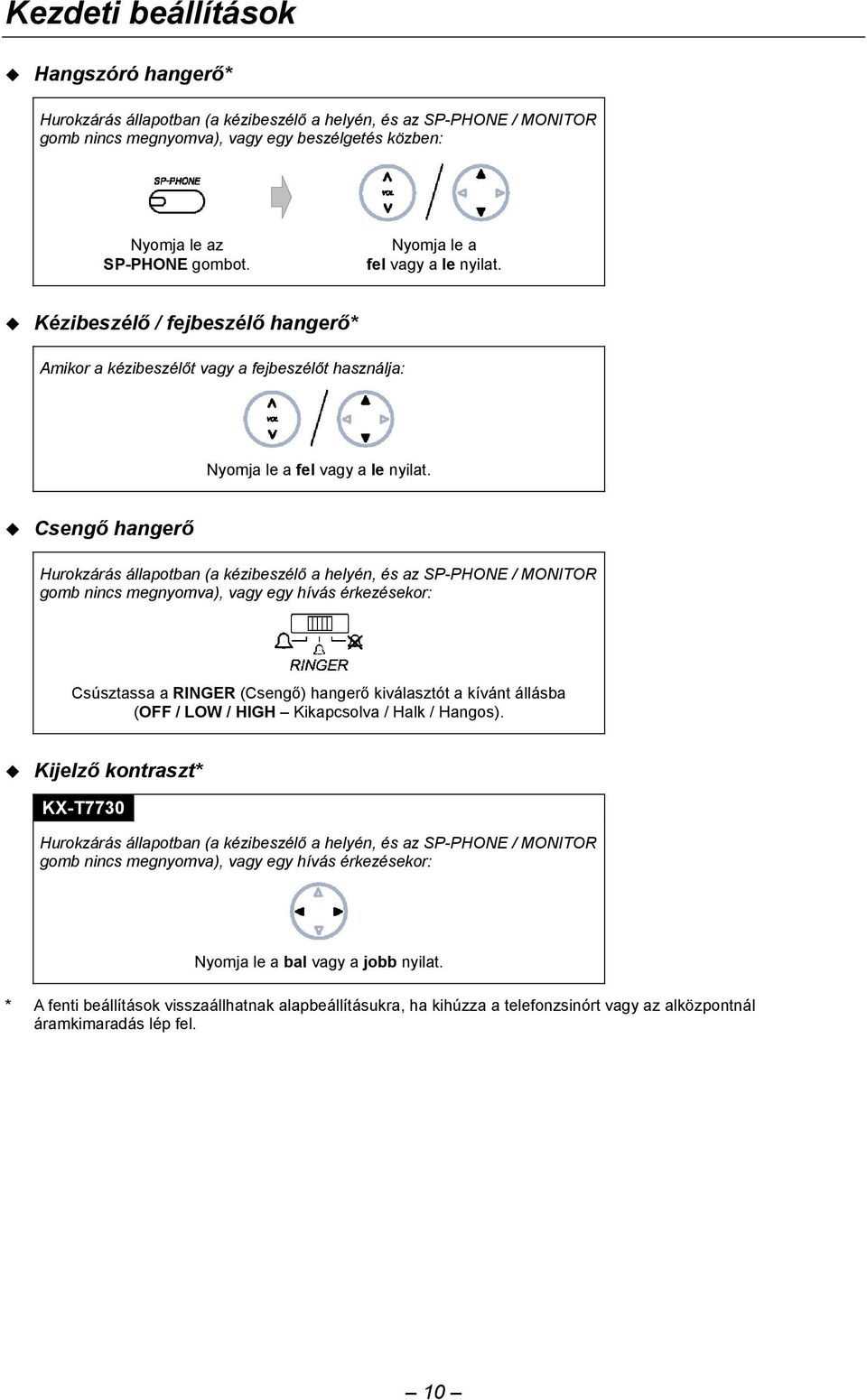

10 Kezdeti beállítások Hangszóró hangerő* Hurokzárás állapotban (a kézibeszélő a helyén, és az SP-PHONE / MONITOR gomb nincs megnyomva), vagy egy beszélgetés közben: Nyomja le az SP-PHONE gombot. Nyomja le a fel vagy a le nyilat. Kézibeszélő / fejbeszélő hangerő* Amikor a kézibeszélőt vagy a fejbeszélőt használja: Nyomja le a fel vagy a le nyilat. Csengő hangerő Hurokzárás állapotban (a kézibeszélő a helyén, és az SP-PHONE / MONITOR gomb nincs megnyomva), vagy egy hívás érkezésekor: Csúsztassa a RINGER (Csengő) hangerő kiválasztót a kívánt állásba (OFF / LOW / HIGH Kikapcsolva / Halk / Hangos). Kijelző kontraszt* KX-T7730 Hurokzárás állapotban (a kézibeszélő a helyén, és az SP-PHONE / MONITOR gomb nincs megnyomva), vagy egy hívás érkezésekor: Nyomja le a bal vagy a jobb nyilat. * A fenti beállítások visszaállhatnak alapbeállításukra, ha kihúzza a telefonzsinórt vagy az alközpontnál áramkimaradás lép fel. 10

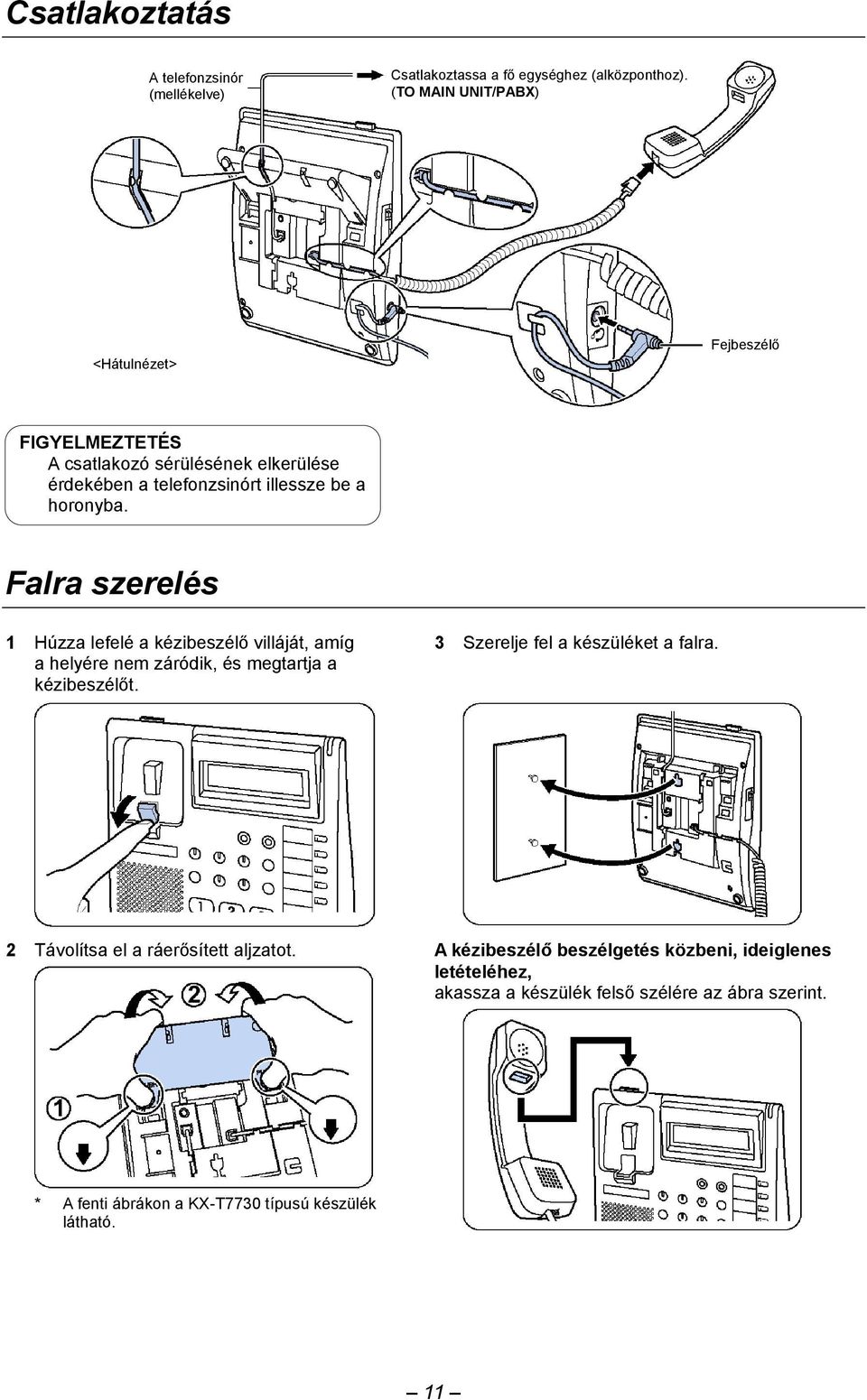

11 Csatlakoztatás A telefonzsinór (mellékelve) Csatlakoztassa a fő egységhez (alközponthoz). (TO MAIN UNIT/PABX) <Hátulnézet> Fejbeszélő FIGYELMEZTETÉS A csatlakozó sérülésének elkerülése érdekében a telefonzsinórt illessze be a horonyba. Falra szerelés 1 Húzza lefelé a kézibeszélő villáját, amíg a helyére nem záródik, és megtartja a kézibeszélőt. 3 Szerelje fel a készüléket a falra. 2 Távolítsa el a ráerősített aljzatot. A kézibeszélő beszélgetés közbeni, ideiglenes letételéhez, akassza a készülék felső szélére az ábra szerint. * A fenti ábrákon a KX-T7730 típusú készülék látható. 11

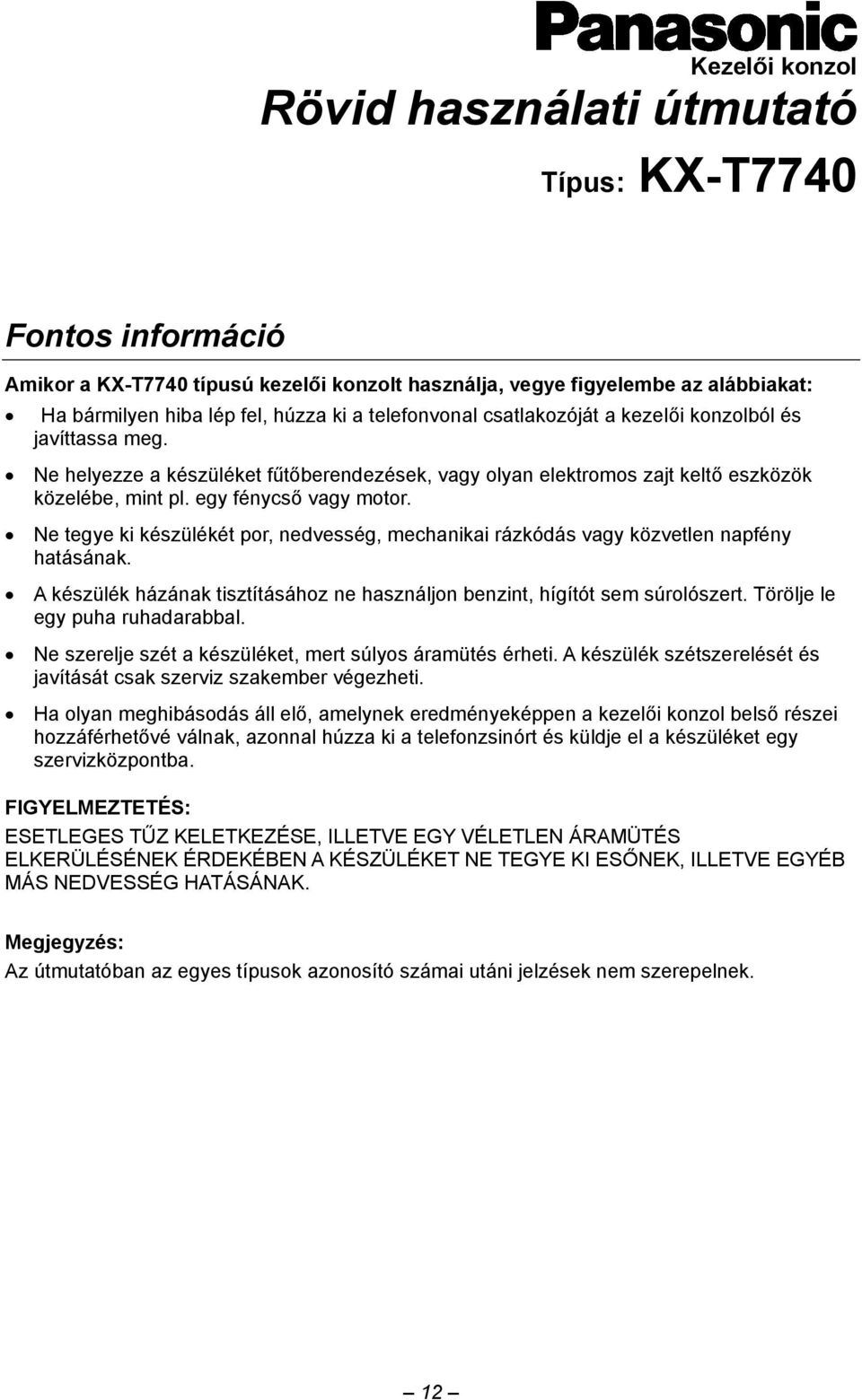

12 Kezelői konzol Rövid használati útmutató Típus: KX-T7740 Fontos információ Amikor a KX-T7740 típusú kezelői konzolt használja, vegye figyelembe az alábbiakat: Ha bármilyen hiba lép fel, húzza ki a telefonvonal csatlakozóját a kezelői konzolból és javíttassa meg. Ne helyezze a készüléket fűtőberendezések, vagy olyan elektromos zajt keltő eszközök közelébe, mint pl. egy fénycső vagy motor. Ne tegye ki készülékét por, nedvesség, mechanikai rázkódás vagy közvetlen napfény hatásának. A készülék házának tisztításához ne használjon benzint, hígítót sem súrolószert. Törölje le egy puha ruhadarabbal. Ne szerelje szét a készüléket, mert súlyos áramütés érheti. A készülék szétszerelését és javítását csak szerviz szakember végezheti. Ha olyan meghibásodás áll elő, amelynek eredményeképpen a kezelői konzol belső részei hozzáférhetővé válnak, azonnal húzza ki a telefonzsinórt és küldje el a készüléket egy szervizközpontba. FIGYELMEZTETÉS: ESETLEGES TŰZ KELETKEZÉSE, ILLETVE EGY VÉLETLEN ÁRAMÜTÉS ELKERÜLÉSÉNEK ÉRDEKÉBEN A KÉSZÜLÉKET NE TEGYE KI ESŐNEK, ILLETVE EGYÉB MÁS NEDVESSÉG HATÁSÁNAK. Megjegyzés: Az útmutatóban az egyes típusok azonosító számai utáni jelzések nem szerepelnek. 12

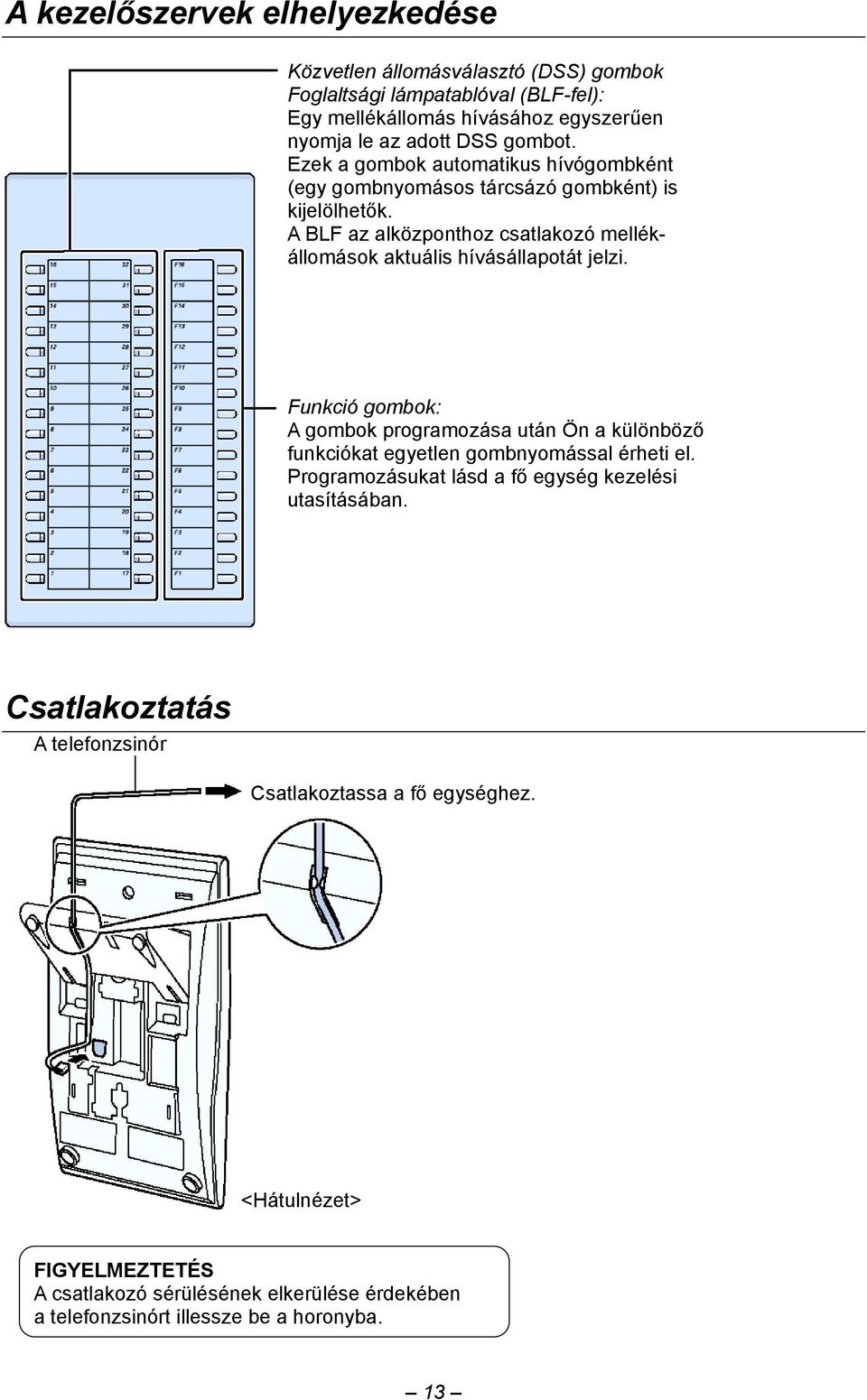

13 A kezelőszervek elhelyezkedése Közvetlen állomásválasztó (DSS) gombok Foglaltsági lámpatablóval (BLF-fel): Egy mellékállomás hívásához egyszerűen nyomja le az adott DSS gombot. Ezek a gombok automatikus hívógombként (egy gombnyomásos tárcsázó gombként) is kijelölhetők. A BLF az alközponthoz csatlakozó mellékállomások aktuális hívásállapotát jelzi. Funkció gombok: A gombok programozása után Ön a különböző funkciókat egyetlen gombnyomással érheti el. Programozásukat lásd a fő egység kezelési utasításában. Csatlakoztatás A telefonzsinór Csatlakoztassa a fő egységhez. <Hátulnézet> FIGYELMEZTETÉS A csatlakozó sérülésének elkerülése érdekében a telefonzsinórt illessze be a horonyba. 13

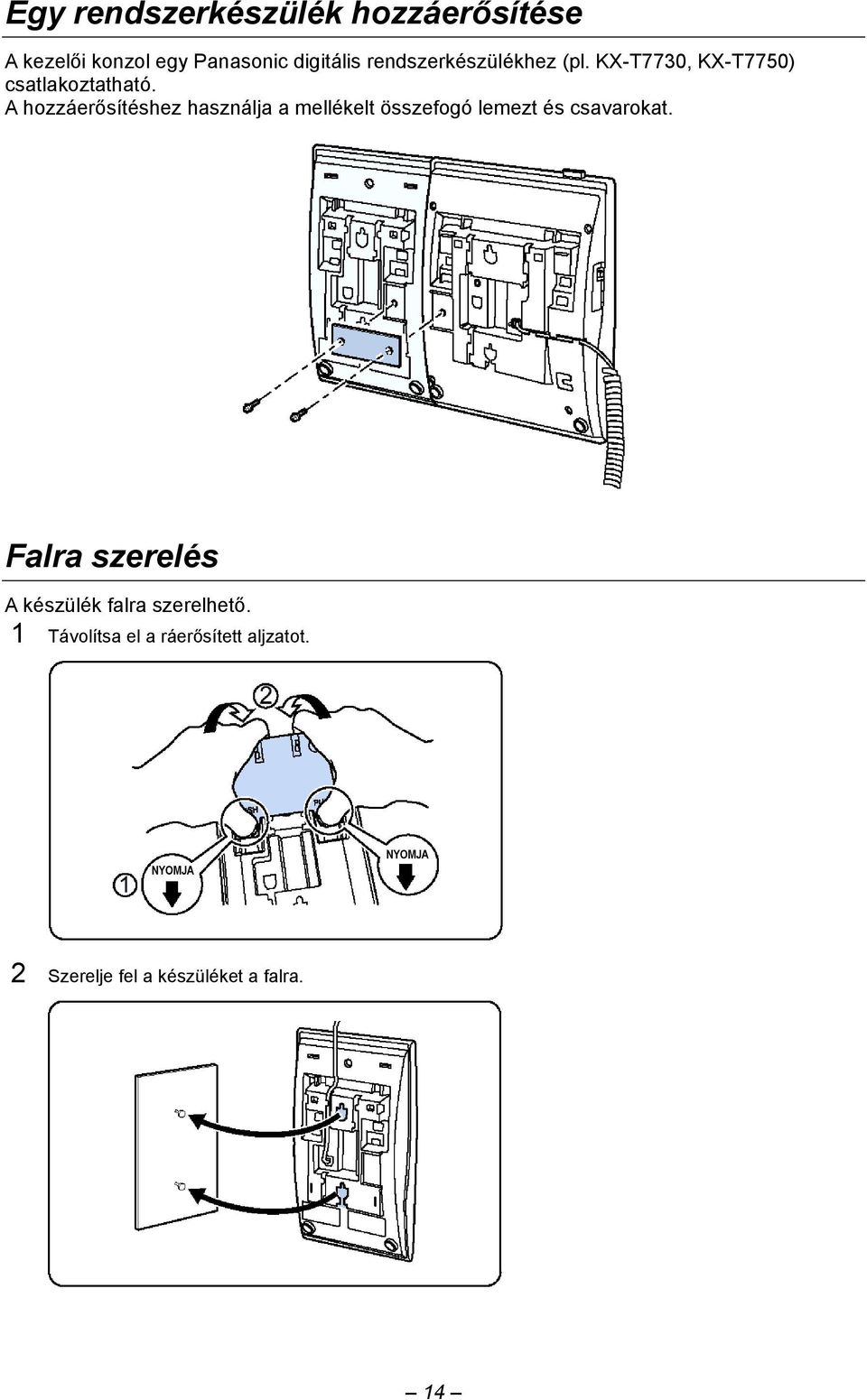

14 Egy rendszerkészülék hozzáerősítése A kezelői konzol egy Panasonic digitális rendszerkészülékhez (pl. KX-T7730, KX-T7750) csatlakoztatható. A hozzáerősítéshez használja a mellékelt összefogó lemezt és csavarokat. Falra szerelés A készülék falra szerelhető. 1 Távolítsa el a ráerősített aljzatot. NYOMJA NYOMJA 2 Szerelje fel a készüléket a falra. 14

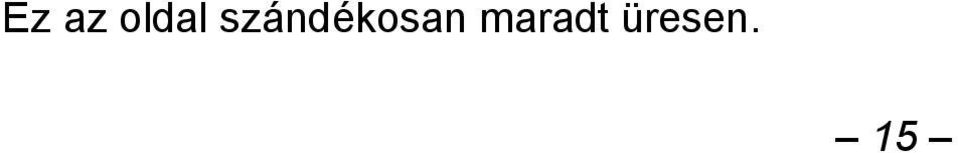

15 Ez az oldal szándékosan maradt üresen. 15

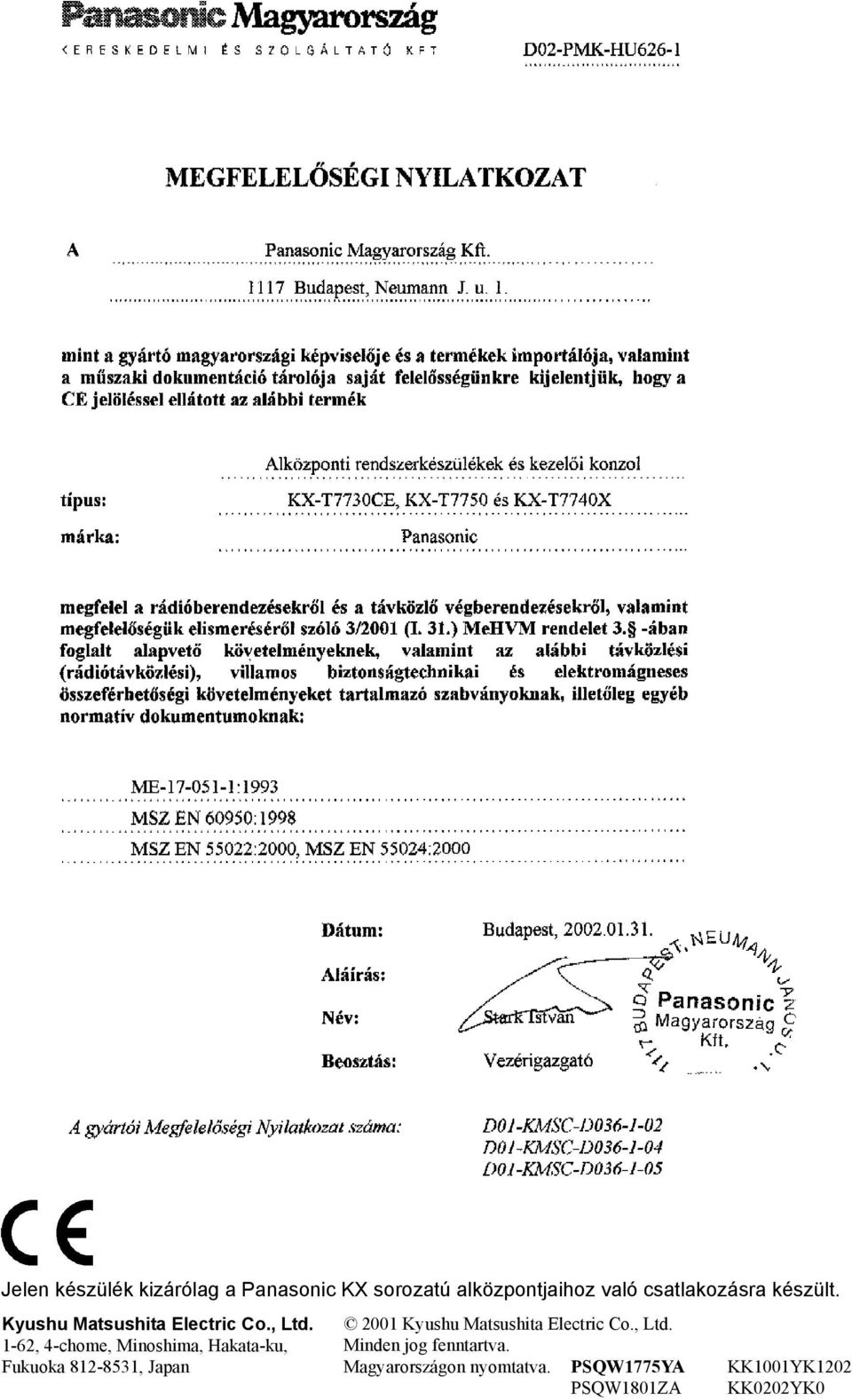

16 Jelen készülék kizárólag a Panasonic KX sorozatú alközpontjaihoz való csatlakozásra készült. Kyushu Matsushita Electric Co., Ltd. 1-62, 4-chome, Minoshima, Hakata-ku, Fukuoka , Japan 2001 Kyushu Matsushita Electric Co., Ltd. Minden jog fenntartva. Magyarországon nyomtatva. PSQW1775YA KK1001YK1202 PSQW1801ZA KK0202YK0
