1. ábra A PWM-áramkör mérőpanel kapcsolási rajza

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "1. ábra A PWM-áramkör mérőpanel kapcsolási rajza"

Átírás

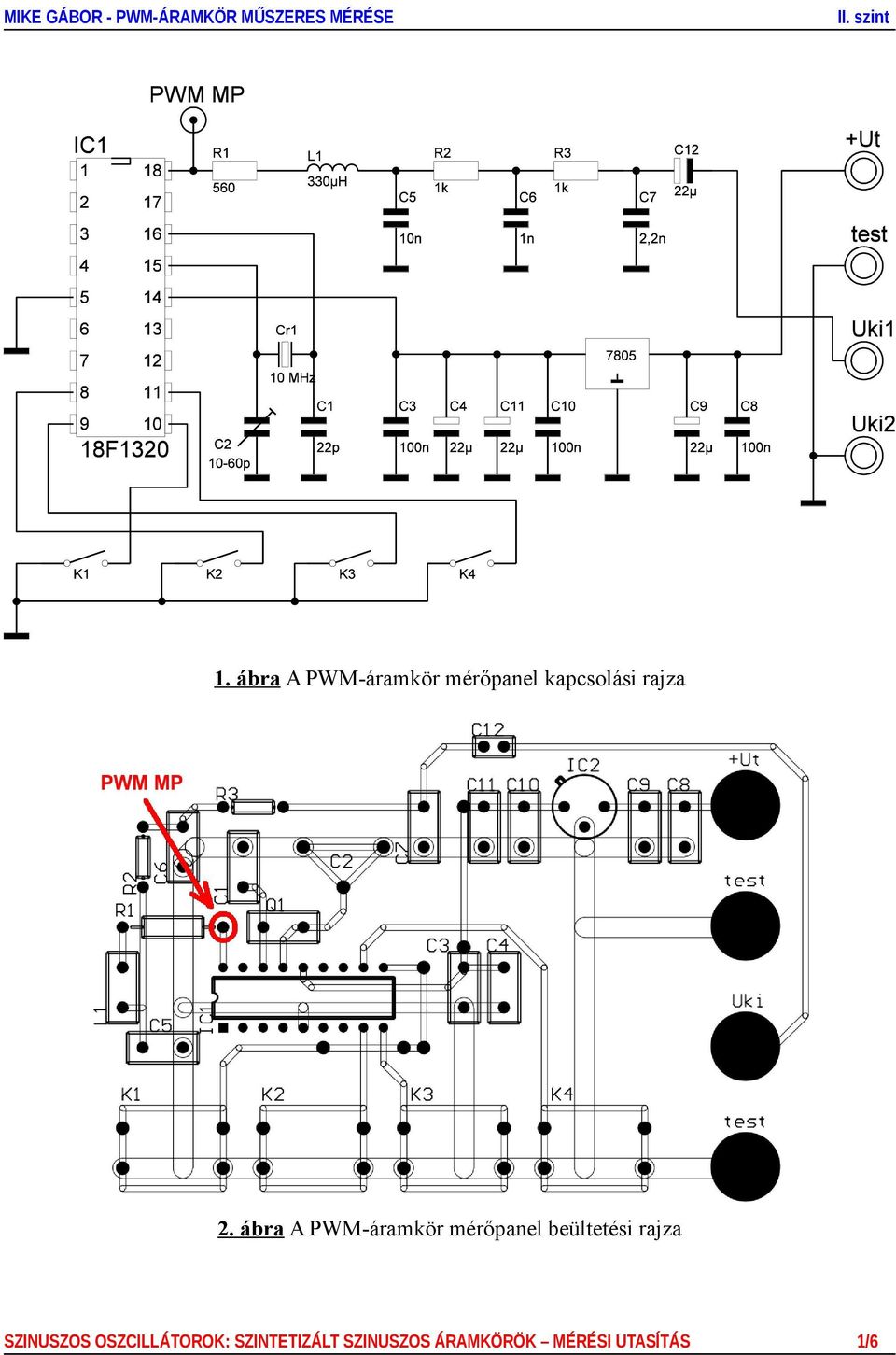

1 1. ábra A PWM-áramkör mérőpanel kapcsolási rajza 2. ábra A PWM-áramkör mérőpanel beültetési rajza SZINUSZOS OSZCILLÁTOROK: SZINTETIZÁLT SZINUSZOS ÁRAMKÖRÖK MÉRÉSI UTASÍTÁS 1/6

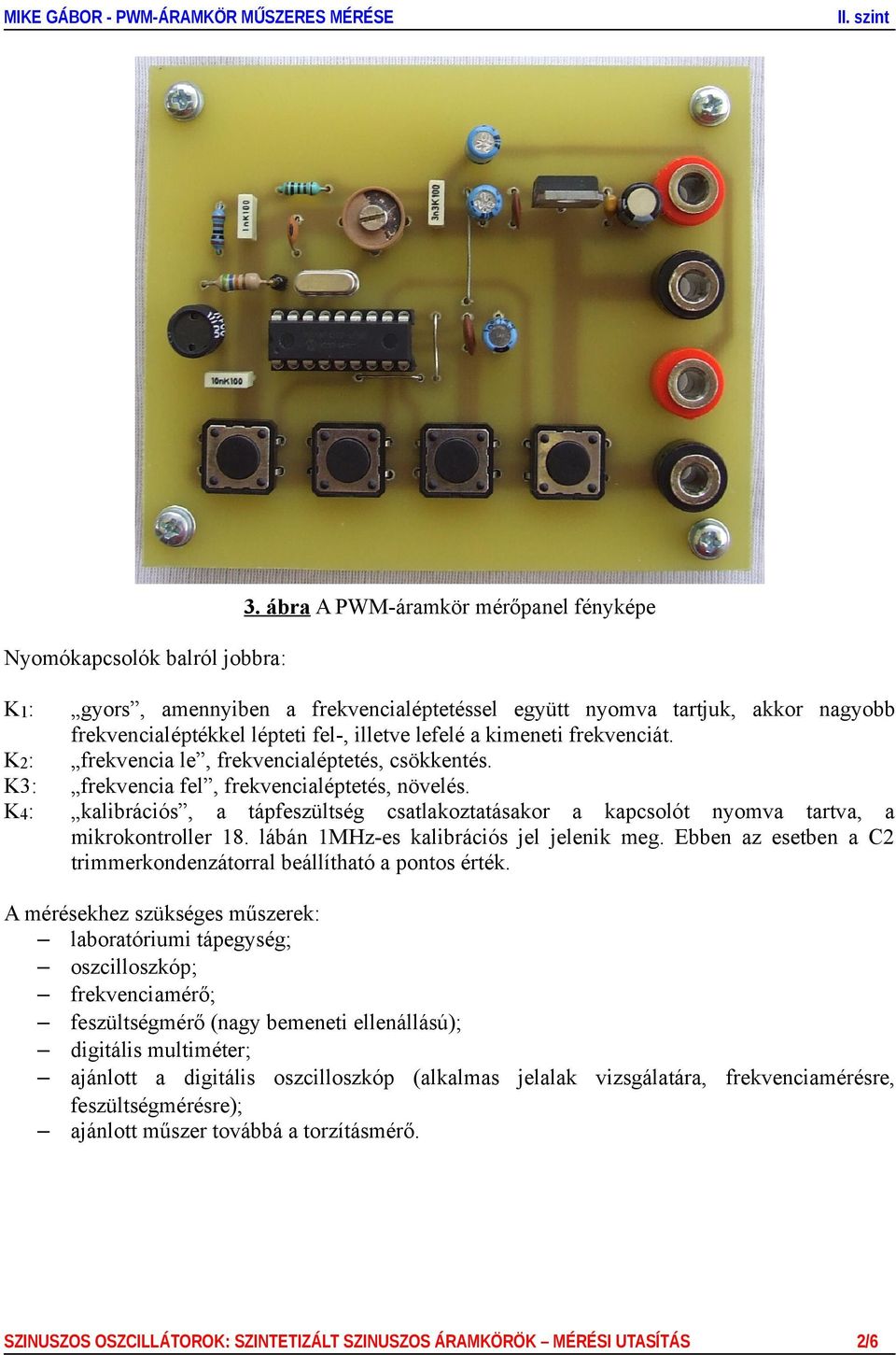

2 Nyomókapcsolók balról jobbra: 3. ábra A PWM-áramkör mérőpanel fényképe K1: gyors, amennyiben a frekvencialéptetéssel együtt nyomva tartjuk, akkor nagyobb frekvencialéptékkel lépteti fel-, illetve lefelé a kimeneti frekvenciát. K2: frekvencia le, frekvencialéptetés, csökkentés. K3: frekvencia fel, frekvencialéptetés, növelés. K4: kalibrációs, a tápfeszültség csatlakoztatásakor a kapcsolót nyomva tartva, a mikrokontroller 18. lábán 1MHz-es kalibrációs jel jelenik meg. Ebben az esetben a C2 trimmerkondenzátorral beállítható a pontos érték. A mérésekhez szükséges műszerek: laboratóriumi tápegység; oszcilloszkóp; frekvenciamérő; feszültségmérő (nagy bemeneti ellenállású); digitális multiméter; ajánlott a digitális oszcilloszkóp (alkalmas jelalak vizsgálatára, frekvenciamérésre, feszültségmérésre); ajánlott műszer továbbá a torzításmérő. SZINUSZOS OSZCILLÁTOROK: SZINTETIZÁLT SZINUSZOS ÁRAMKÖRÖK MÉRÉSI UTASÍTÁS 2/6

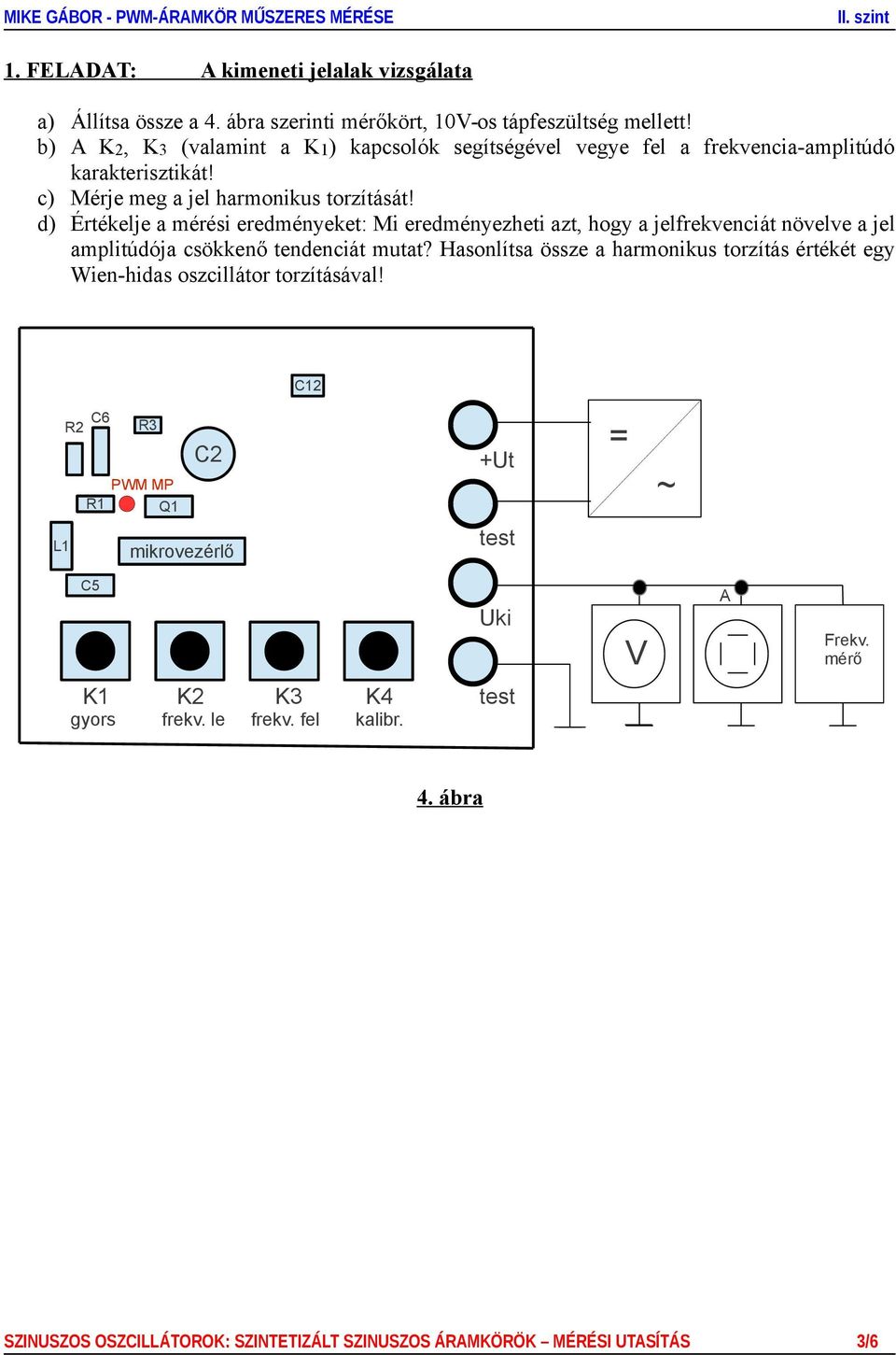

3 1. FELADAT: A kimeneti jelalak vizsgálata a) Állítsa össze a 4. ábra szerinti mérőkört, 10V-os tápfeszültség mellett! b) A K2, K3 (valamint a K1) kapcsolók segítségével vegye fel a frekvencia-amplitúdó karakterisztikát! c) Mérje meg a jel harmonikus torzítását! d) Értékelje a mérési eredményeket: Mi eredményezheti azt, hogy a jelfrekvenciát növelve a jel amplitúdója csökkenő tendenciát mutat? Hasonlítsa össze a harmonikus torzítás értékét egy Wien-hidas oszcillátor torzításával! C12 C6 R2 R3 PWM MP R1 Q1 C2 +Ut = ~ L1 mikrovezérlő C5 Uki V A Frekv. mérő K1 K2 K3 K4 gyors frekv. le frekv. fel kalibr. 4. ábra SZINUSZOS OSZCILLÁTOROK: SZINTETIZÁLT SZINUSZOS ÁRAMKÖRÖK MÉRÉSI UTASÍTÁS 3/6

4 USB MIKE GÁBOR - PWM-ÁRAMKÖR MŰSZERES MÉRÉSE II. szint 2. FELADAT: A kimeneti jelalak vizsgálata (számítógépes analízis) Az 1. feladat méréseit számítógép segítségével is el lehet végezni. Ehhez szükség lesz egy PC-re és egy jó minőségű, asztali gépbe szerelt hangkártyára, vagy külső, ugyancsak jó minőségű (USB-s) hangkártyára. A mérésekhez szükséges műszerek: laboratóriumi tápegység; személyi számítógép; hangkártya; Visual Analyzer 2011, ingyenes spektrum-analizátor szoftver. a) Állítsa össze az 5. ábra szerinti mérőkört, a tápfeszültség 10V-os legyen! b) A jelútba iktatott potenciométeres feszültségosztóval állítson be 775mVeff (2200mVpp) feszültséget, melyet a hangkártya bemenetére csatol! c) A Visual Analyzer 2011 szoftver segítségével jelenítse meg a jel spektrumát, majd mentse el annak ernyőképét! Jegyezze fel a harmonikus torzítás értékét! d) Értékelje a mérési eredményeket: Hasonlítsa össze a jel spektrumképét egy Wien-hidas oszcillátoréval (6. ábra)! C6 R2 R3 PWM MP R1 Q1 C2 C12 +Ut = ~ PC L1 mikrovezérlő C5 Uki Fesz. osztó (10kohm) Hangkártya K1 K2 K3 K4 gyors frekv. le frekv. fel kalibr. 5. ábra 6. ábra SZINUSZOS OSZCILLÁTOROK: SZINTETIZÁLT SZINUSZOS ÁRAMKÖRÖK MÉRÉSI UTASÍTÁS 4/6

5 3. FELADAT: A PWM- és kimeneti jelalak együttes vizsgálata e) Jelenítse meg a PWM- és a kimeneti jelalak oszcillogramját, kétsugaras oszcilloszkóppal! f) Értékelje a látottakat! Hogyan aránylik a kimeneti jel (Uki) szintje a PWM-jel kitöltési tényezőjéhez? C12 C6 R2 R3 PWM MP R1 Q1 C2 +Ut = ~ L1 mikrovezérlő C5 Uki V A Frekv. mérő K1 K2 K3 K4 gyors frekv. le frekv. fel kalibr. B 7. ábra SZINUSZOS OSZCILLÁTOROK: SZINTETIZÁLT SZINUSZOS ÁRAMKÖRÖK MÉRÉSI UTASÍTÁS 5/6

6 8. ábra a Visual Analyzer 2011 szoftver ernyőképe 9. ábra a potenciométeres feszültség-osztó kapcsolási rajza SZINUSZOS OSZCILLÁTOROK: SZINTETIZÁLT SZINUSZOS ÁRAMKÖRÖK MÉRÉSI UTASÍTÁS 6/6
