Az erősítés frekvenciafüggése: határfrekvenciák meghatározása ELEKTRONIKA_2
|
|
|
- Veronika Nikolett Barta
- 8 évvel ezelőtt
- Látták:
Átírás
1 Az erősítés frekvenciafüggése: határfrekvenciák meghatározása ELEKTRONIKA_2
2 TEMATIKA A kapacitív ellenállás. Váltakozó áramú helyettesítő kép. Alsó határfrekvencia meghatározása. Felső határfrekvencia meghatározása Dr. Buchman Attila 2
3 ÖSSZEFOGLALÓ Csak az ideális erősítő erősítése független a jel frekvenciájától. Valójában az erősítési tényező a frekvenciával arányosan csőken Dr. Buchman Attila 3
4 ÖSSZEFOGLALÓ Olyan áramköri elemek felhasználásával amelyek paraméterei frekvenciafüggőek az erősítés frekvenciamenete befolyásolható. Például a kondenzátor kapacitív ellenállása a frekvenciával arányosan csökken. Kondenzátorokat alkalmazhatunk egy alsó határfrekvencia beiktatásához Dr. Buchman Attila 4
5 ÖSSZEFOGLALÓ Uki Alsó határfrekvencia: a beiktatása szándékos! Felső határfrekvencia: befolyásolható de elkerülhetetlen! Dr. Buchman Attila 5
6 A kapacitív ellenállás Ha a feszültség szinuszos: u U e jt i jcu e jt jc u áramkőr A kapacitív ellenállás X C u 1 i jc 2f C u i C i du dt 6
7 A kapacitív ellenállás A kapacitív ellenállás fogalmát úgy lehet értelmezni hogy ha az adott áramkörben ω körfrekvenciájú szinuszos áram folyik akkor a C kapacitású kondenzátor egy valami áramkőr 1 X C C C i értékű ellenállásként viselkedik és a feszültséget az áramhoz viszonyítva 90 fokkal késlelteti u i C du dt 7
8 A kapacitív ellenállás A kapacitív ellenállás frekvencia menete C=1μF esetében
9 A kapacitív ellenállás A kapacitív ellenállás frekvencia menete C=1μF esetében (logaritmikus frekvencia lépték)
10 A kapacitív ellenállás Ω A kapacitív ellenállás frekvencia menete C=1μF esetében (logaritmikus koordináta rendszer) 1Hz
11 Példa: Mekkora az ábrán látható kondenzátorok kapacitív ellenállása 1kHz frekvenciájú jel esetében? Dr. Buchman Attila 11
12 Megoldás: 160kΩ 160Ω C [μf] 1kHz [Ω] 0, , , , , Dr. Buchman Attila 12
13 Váltakozó áramú helyettesítő kép A szuperpozíció elv alapján az egyenáramú tápfeszültséget nullázzuk: V S Dr. Buchman Attila 13
14 Váltakozó áramú helyettesítő kép 160 0,08 7, Dr. Buchman Attila 14
15 Váltakozó áramú helyettesítő kép Ez a kép csak középfrekvencián (az átvitt frekvenciasávban) érvényes. A 150k 1 4,7k 30 Hogyan lehet meghatározni e sáv határait? Dr. Buchman Attila 15
16 Határfrekvenciák Azok a frekvenciák ahol az áramkőr erősítése lényegesen változik. A frekvenciafüggő viselkedést a kondenzátorok okozzák. Mindegyik kondenzátor befolyását külön elemezzük. Azt próbáljuk eldönteni mekkora ellenállás van az adott kapacitással párhuzamosan kötve Dr. Buchman Attila 16
17 Példa: a kimeneti csattoló kondenzátor által bevitt határfrekvencia 1 f1 ; R 4; C 2000F; f1 20Hz 2RC
18 A visszacsatolás mértékét szabályozó kondenzátor hatása 1 f2 ; R 2 5 2RC 150 4,7k; C 2F; f 0, Hz

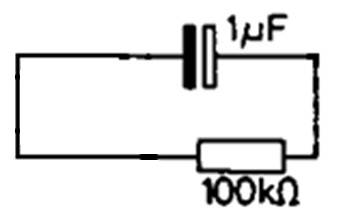

19 A bemeneti csattoló kondenzátor hatása 1 f3 ; R 100k; C 1F ; f3 1, 5Hz 2RC
20 Az alsó határfrekvencia Mindhárom kondenzátor felül-áteresztő hatást gyakorol f1=20hz, f2=0,5hz, f3=1,5hz Mekkora az alsó határfrekvencia? Az adott esetben 20Hz. Általában: f H max f, f, 1 2 f Dr. Buchman Attila 20
21 A felső határfrekvencia Maga az integrált áramkör határolja a magas frekvenciájú erősítést. Természetesen külső beavatkozás is lehetséges. Mindenképen ismerni kell az integrált áramkőr transzferkarakterisztikáját. Ezt az adatlapból lehet megtudni Dr. Buchman Attila 21

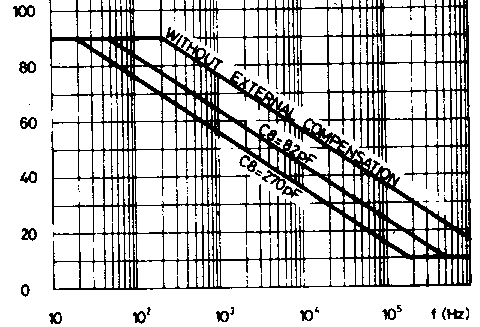

22 Példa:TDA 2030 transzferkarakterisztikája Túlságosan nagy (200kHz) Dr. Buchman Attila 22
23 Külső kompenzálás Magas frekvencián az R5 ellenállás párhuzamosan csatlakozik a visszacsatoló ellenálláshoz így az erősítést csökkenti Dr. Buchman Attila 23
24 Ugyanaz a példa, két tápfeszültséggel Két tápfeszültség esetében a bemeneti feszültségosztó elmarad!! Dr. Buchman Attila 24
25 Tápfeszültség és teljesítmény P U MAX kimax 2U TÁP 1 2 U R U 2 kimax TÁP 4 L P MAX Még egy előny: A nagyméretű és viszonylag drága (és időben értékét változtató) kimeneti kondenzátor, két tápforrás esetében nem szükséges Dr. Buchman Attila 25
26 Példa: Elosztó előerősítő TL084 négy műveleti erősítő egy tokban Dr. Buchman Attila 26
27 Egyenáramú analízis Vki=Vx=Vcc/2 Vx Vx x x Vki Vx Feszültség osztó Dr. Buchman Attila 27
28 Váltakozó áramú analízis 100kΩ bemeneti ellenállású noninvertáló erősítő Vki=11 Vbe Dr. Buchman Attila 28
29 Határfrekvenciák Alsó határfrekvencia: Leg kisseb időállandójú RC áramkőr f R C f RC 100k 1F 1,5 Hz Felső határfrekvencia: Az IC adatlapból Dr. Buchman Attila 29
30 Adatlap B1x1=3MHz B10x10=3MHz B10=0,3MHz
31 A felső határfrekvencia B10 B
32 Köszönöm a figyelmet!
