Strukturált hálózat mérése II. Összeállította: Mészáros István tanszéki mérnök

Átírás

1 Strukturált hálózat mérése II. Összeállította: Mészáros István tanszéki mérnök

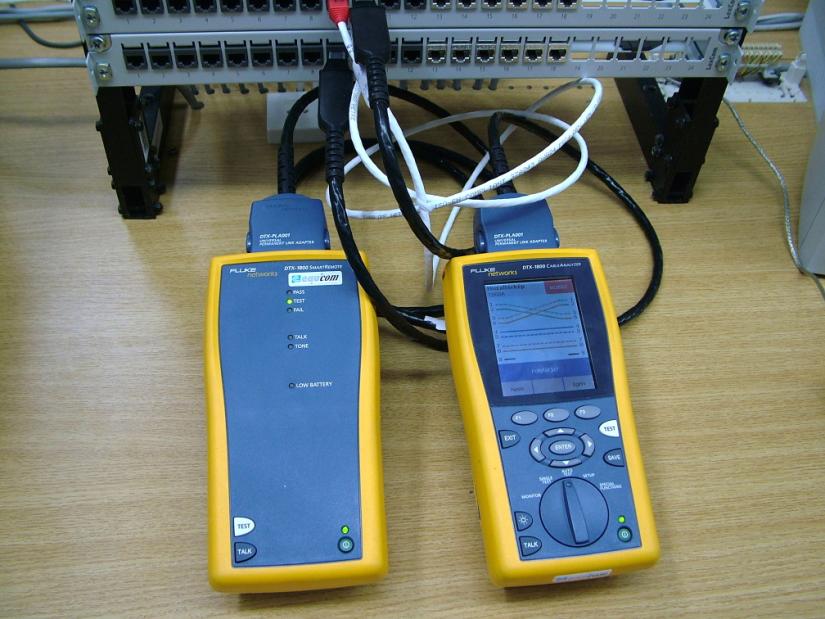

2 A Távközlési laboratóriumban kialakított strukturált mérőhálózat Cat5e UTP, Cat6 UTP és Cat7 FTP kábelekből lett kialakítva. Mindegyik kábeltípusból 6-6 különböző hosszúságú szakasz áll rendelkezésre, így tetszőleges hosszúságú link kialakítására van lehetőség. A mérést Permanent link összeállításban kell elvégezni. A mérés folyamán az egyes szakaszok összekötését szabványos bekötésű Patch kábelekkel és különböző bekötési hibával rendelkező Patch kábelekkel kell elvégezni. A Patch panelen a kábelek TIA 568B szabvány szerint vannak bekötve.

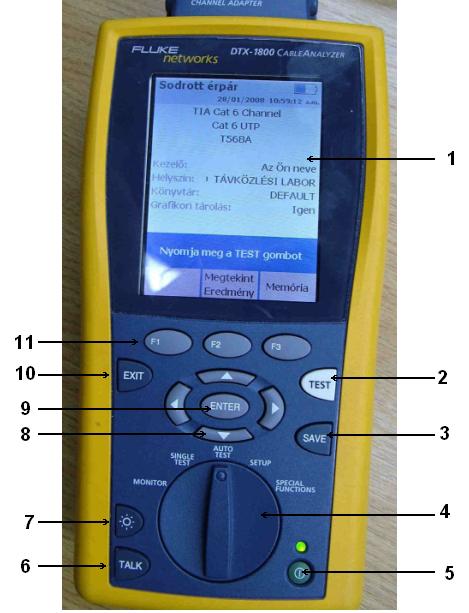

3 A DTX-1800 analizátor kezelése Fűműszer 1 LCD kijelző 2 A kiválasztott mérés indítása 3 Az Autotest mérések mentése 4 Üzemmód választó 5 Hálózati kapcsoló 6 Beszédkommunikáció indítása 7 Háttérvilágítás kapcsoló 8 Navigátor gombok 9 A megjelölt tétel kiválasztása 10 Mentés nélküli kilépés 11 Funkció gombok Távoli egység 1 Zöld LED: mely a mérés végén annak helyességét jelzi 2 Test LED: sárgán világít, ha mérés van folyamatban 3 Fail LED: piros, ha a mérés végén a műszer hibát észlel 4 Talk LED: világít, ha az egység beszéd üzemmódban van 5 Tone LED: világít, ha a hanggenerátor bekapcsol 6 Low battery: az alacsony akkumulátor feszültséget jelzi A mérés menete 1., Csatlakoztassuk mindkét műszerre a Permanent link adaptert 2., Bekapcsolás után a főműszeren az üzemmódválasztó kapcsoló Setup állásában ki kell választani a Test limitet (TIA Cat 5e Perm.Link, TIA Cat 6 Perm.Link, TIA Cat 6A PL draft 6,0) és a mérendő kábel típusát (Cat 5e UTP, Cat 6 UTP, Cat 7 esetén Gyártói-AMP Netconnect-PiMF600 árnyékolás teszt engedélyezéssel). 3., Kapcsoljuk a műszert Auto test üzemmódba, csatlakoztassuk a mérendő kábelt mindkét

4 egységre és a gombbal indítsuk a mérést. (Cat5e kábel eleje D1-6, vége E 1-6; Cat6 kábel eleje D7-13, vége E7-13; Cat7 kábel eleje D13-18, vége E13-18). Amennyiben a távoli egység nincs bekapcsolva a főműszer hanggenerátor üzemmódba kapcsolva bekapcsolja a távoli egységet, majd elkezdi a mérést. 4., A mérés befejezése után a kijelzőn megjelennek a mérési eredmények, és az összesített értékelés. A részletes mérési eredményeket a választó gombok és az segítségével megnézhetjük. 1 Összesített értékelés 2 A legrosszabb érték az adott mérésnél 3 Utasítás ablak 4 Lapozás 5 Hibás mérési eredmények analízise 6 A mérés megfelelő A paramétert mérte, de a szabványban nincs PAS/FAIL limit érték Hibás mérési eredmény A műszer bizonytalansági sávjába eső mérési eredmények Mért paraméterek: - huzaltérkép - hurokellenállás (érpáranként) - érhossz - késleltetés (futási idő) - késleltetés különbség - beiktatási csillapítás - reflexiós csillapítás - NEXT (közelvégi áthallás) - PSNEXT (összegzett közelvégi áthallás) - ELFEXT (távolvégi áthallás) - PSELFEXT (összegzett távolvégi áthallás) - ACR (csillapítás áthallás arány) - PSACR (összegzett csillapítás áthallás arány) - HDTDR analizátor (reflexiós hibahely meghatározása) - HDTDX analizátor (áthallásos hibahely meghatározása) 5., A mérési eredményeket a gomb segítségével menthetjük a műszer memóriájába. A mérési eredmények mentése és kiértékelése 1., Kapcsolja a műszert USB kábellel a PC-hez 2., Indítsa el a programot 3., Nyissa meg a ikont és válassza a DTX Cable Analyzer műszert 4., Válassza ki a másolandó rekordokat a megfelelő könyvtárból és indítsa az Import -ot 5. Válassza ki az adott rekordot, majd az Edit, Report Properties ablakban rögzítse a mérést végzők nevét 6., A ablakban a mérési eredmények.txt formátumban, vagy a ablakot választva diagram formátumban jelennek meg.

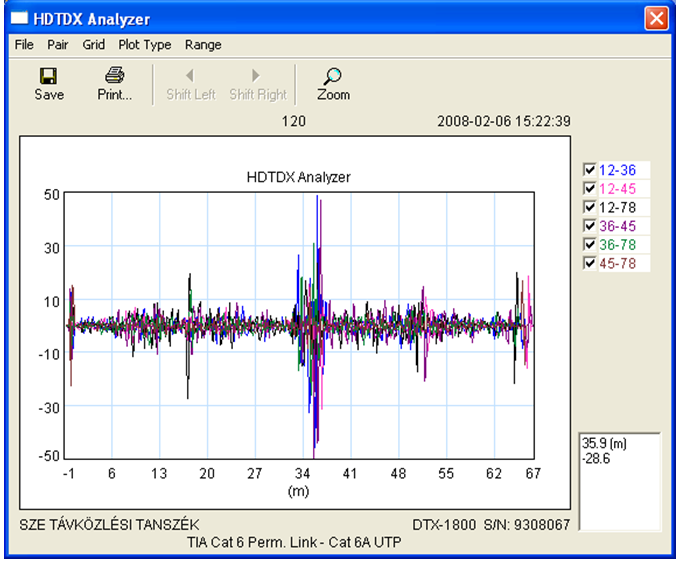

5 7., A ablakban az ellenállás változással kapcsolatos hiba pontos helyét, míg a lebontva. ablakban az áthallásból származó hiba pontos helyét határozhatjuk meg érpárakra 8., A ikon megnyitásával jegyzőkönyv készíthető az adott mérésről Mérési feladatok 1., Mérje meg a rendelkezésére álló Cat5e, Cat6 és Cat7-es hálózat egyes szakaszainak jellemzőit. 2., Kapcsoljon össze több szakaszt szabvány bekötésű és hibás patch kábelekkel. Mérje meg az így kapott szegmensek átviteli jellemzőit. 3., Állítson össze több szakaszból álló Cat 6-os és Cat 7-es hálózatot úgy, hogy a szakaszok összekapcsolására különböző kategóriájú és különböző bekötési hibával rendelkező Patch kábeleket használ. 4., A mérési eredményekből állapítsa meg az esetleges hibákat, azok pontos helyét és hatását az átvitelre. 5., Készítsen mérési jegyzőkönyvet és értékelje a méréseket. Patch kábelek Cat5e 10 => szabványbekötésű 11 => színsor szerinti nem szabványos bekötés 12 => ércsere mindkét végén 13 => ércsere az egyik oldalon (érpáron belül) 14 => ércsere az egyik oldalon (érpárak között) 15 => Cross bekötés 16 => egy ér szakadt az egyik végén 17 => érpár rövidzár az egyik végén 18 => két ér rövidzár az egyik végén 19 => szétsodort erek az egyik végén Cat6 20 => szabványbekötésű 21 => színsor szerinti nem szabványos bekötés 22 => ércsere mindkét végén 23 => ércsere az egyik oldalon (érpáron belül) 24 => ércsere az egyik oldalon (érpárak között) 25 => Cross bekötés 26 => egy ér szakadt az egyik végén 27 => érpár rövidzár az egyik végén 28 => két ér rövidzár az egyik végén 29 => szétsodort erek az egyik végén

6 Cat7 30 => szabványbekötésű 31 => színsor szerinti nem szabványos bekötés 32 => ércsere mindkét végén 33 => ércsere az egyik oldalon (érpáron belül) 34 => ércsere az egyik oldalon (érpárak között) 35 => Cross bekötés 36 => egy ér szakadt az egyik végén 37 => érpár rövidzár az egyik végén 38 => két ér rövidzár az egyik végén 39 => szétsodort erek az egyik végén 40 => szakadt
