VDT16 HASZNÁLATI UTASÍTÁS

Átírás

1 VDT16 HASZNÁLATI UTASÍTÁS

2 Tartalomjegyzék 1. Műszaki adatok Lakáskészülék és Funkciók Lakáskészülék felszerelés Működés Hívás fogadása Zárnyitás Kitekintés Interkom funkció Kép és Hang beállítások Beállítások Kiegészítő csatlakozó Műszaki adatok Tápfeszültség: 24Vdc Teljesítmény: 2W nyugalmi állapotban, 5W működés közben Kijelző: 3,5 Inch színes TFT-LCD Felbontás: 320*240 pixel Méretek: 220x105x20mm - 2 -

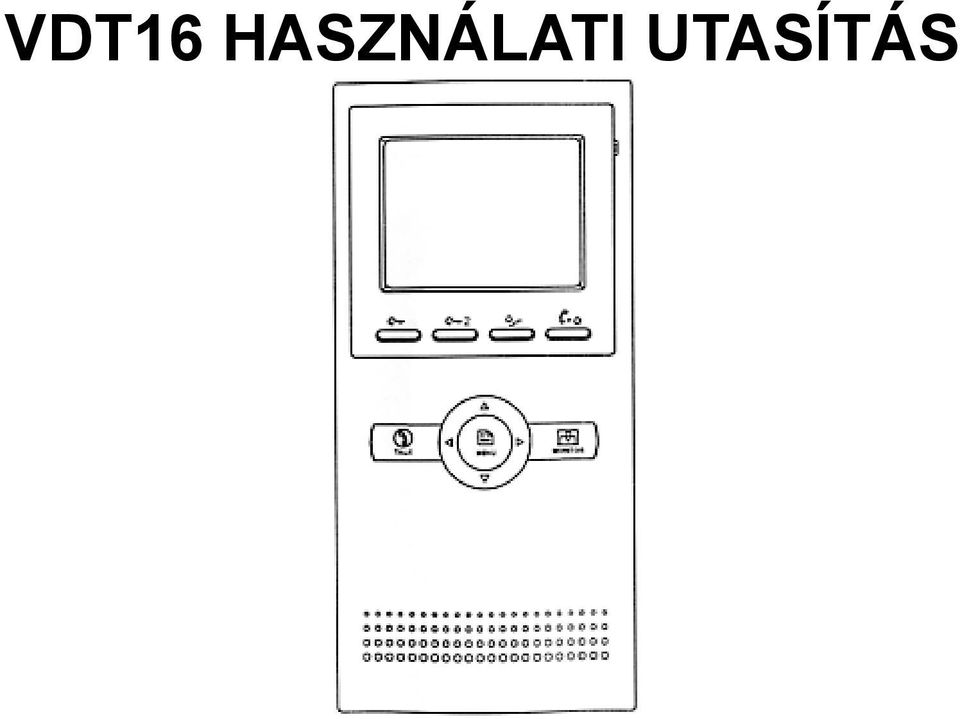

3 2. Lakáskészülék és Funkciók Kijelző Mikrofon Zárnyitás gomb Második zárnyitás gomb Lépcsőház világítás gomb Visszajelző LED Hívás gomb MENU gomb Kitekintés gomb Iránygombok Hívás fogadás gomb Csatlakozó sor Kiegészítő csatlakozó sor DIP kapcsolók Rögzítő pont Hangszóró 3. Lakáskészülék felszerelés 1. Csavarok segítségével rögzítsük a falra a szerelőkeretet. (A tartozékok között található a szerelőkeret, két darab 4x25-ös csavar (a szerelőkeret rögzítéséhez) és egy csatlakozó (a vezetékek bekötéséhez)). 2. Csatlakoztassuk a lakáskészüléket a rendszerhez és rögzítsük a szerelőkerethez

4 4. Működés 4.1 Hívás fogadása Nyomjuk meg a hívás gombot a kaputáblánál. A lakáskészülék elkezd csörögni és megjelenik a kamera képe a kijelzőn. Megjegyzés: Ha nem válaszolunk a hívásra, akkor 40 másodperc után kikapcsol a kijelző. A TALK gomb megnyomásával fogadhatjuk a hívást és létrejön a beszédkapcsolat, mely maximum 90 másodpercig tarthat. A beszédkapcsolat befejezéséhez ismét nyomjuk meg a TALK gombot. Nyomjuk meg a TALK gombot ismét a hívás befejezéséhez 4.2 Zárnyitás Aktív beszédkapcsolat alatt nyomjuk meg a zárnyitás gombot (ha két zár van a kaputáblához bekötve, akkor nyomjuk meg a második zárnyitás gombot is)

5 4.3 Kitekintés Készenléti állapotban nyomjuk meg a MONITOR gombot. A kijelzőn megjelenik az ikon, nyomjuk meg a gombot az első, a gombot a második, a gombot a harmadik vagy a gombot a negyedik kaputábla képének megjelenítéséhez (ha 4 kaputábla vagy kiegészítő kamera illesztő van a rendszerbe telepítve). A MONITOR gomb ismételt megnyomásával fejezzük be a kitekintést. 4.4 Interkom funkció Készenléti állapotban nyomjuk meg a CALL gombot az Interkom menübe való belépéshez. A gombokkal válaszuk ki és a MENU gomb megnyomásával lépjünk be a kívánt menübe. Interkom hívás (Intercom call): Több lakásos rendszerben a különböző lakásokban lévő lakáskészülékek tudják egymást hívni. Válasszuk ki a hívni kívánt nevet a listából (a listát automatikusan készíti el a rendszer) a gombok segítségével és a CALL gomb megnyomásával kezdeményezzük a hívást. (Megjegyzés: 1. Újrahívni a CALL gombbal lehet. 2. A hívás törölni a TALK gombbal lehet. 3. A lakáskészülékeken különbözőnek kell beállítani a DIP kapcsolók állását.) Lakáson belüli hívás (Inner Call): Ha egy lakáson belül több lakáskészülék van telepítve, akkor a lakáskészülékek tudják egymást hívni, ha az Inner hívást választjuk, ekkor a lakásban található többi lakáskészülék csörögni fog. Mikor az egyik lakáskészülékről válaszolunk a hívásra, akkor a többi lakáskészülék abbahagyja a csörgést. (Megjegyzés: A lakáskészülékeken egyformára kell beállítani a DIP kapcsolók állását.) Portáskészülék hívása (Guard Unit): Be lehet állítani, hogy a rendszerben az egyik lakáskészülék Portáskészülékként működjön, ebben az estben, ha a Guard Unit-ot hívjuk, akkor ez a készülék fog csörögni. 4.5 Kép és Hang beállítások Kitekintés vagy aktív beszédkapcsolat közben nyomjuk meg a MENU gombot, ezzel belép a lakáskészülék a beállítások menübe. A gombokkal csökkenthetjük vagy növelhetjük az értékeket. A - 5 -

6 gombokkal választhatjuk ki mit szeretnénk beállítani. Az első beállítási lehetőség az Üzemmód kiválasztás: 4 különböző beállítási mód választható ki: NORMAL, USER, SOFT és BRIGHT. Ha a többi beállítást módosítjuk, akkor automatikusan USER módba vált. A Brightness (fényerősség) és a Color (szín) beállításokkal a kép minősége módosítható. A Ring Volume (Csengőhangerő) és a Talk Volume (Beszédhangerő) segítségével kiválasztható az ideális csengő és beszédhangerő. A MENU gomb ismételt megnyomásával léphetünk ki a menüből. 4.6 Beállítások Készenléti módban nyomjuk meg a MENU gombot, a dátum/idő oldal fog megjelenni. Az első sorban a pontos idő, a másodikban a dátum jelenik meg és hogy a hányadik napja van a hétnek. (Ha 3 percig nem történik gombnyomás, akkor kikapcsol a kijelző.) Nyomjuk meg ismét a MENU gombot a főmenübe való belépéshez. Itt válasszuk ki a gombokkal a SETUP menüt és a MENU gomb megnyomásával lépjünk be az oldalra. Az Outdoor Tone (Kaputábláról érkező hívás) és az Intercom Tone (Interkom hívás) menüben a gombok segítségével választhatjuk ki a kívánt csengőhangot. Monitor Time (Kitekintési idő): Itt lehet beállítani, hogy kitekintés esetén maximum meddig lehet aktív a kamera. Auto Record (Automatikus rögzítés): Ha ON a beállított érték, akkor ha a kaputáblán megnyomják a csengetés gombot, akkor 2 másodperccel később rögzít egy képet a kaputábla képéről. (SD kártyás típusoknál működik csak a rögzítés.) Advanced Set... (Haladó beállítások) menübe való belépéshez jelszót fog kérni a rendszer, az alapértelmezett jelszó: A gombokkal lehet növelni / csökkenteni az értékeket, a gombokkal a számjegyek között tudunk váltani, a jelszó megadása utána a MENU gombbal - 6 -

7 nyugtázhatjuk és léphetünk be a menübe. A Slave Addr Set (Mellék lakáskészülék címe) a mellék lakáskészülék címe, amelyet telepítéskor kell megadni. A rendszerben 1 fő és 3 mellék lakáskészülék lehet **. Guard Unit Set (Portás készülék): Ha 1-re van állítva az értéke, akkor a lakáskészülék portás készülékként fog működni. Data/Time Set... (Óra/dátum): A gombokkal válasszuk ki, hogy az Órát vagy a Dátumot szeretnénk módosítani, a MENU gombbal lépjünk be a kívánt menübe. A gombokkal növeljük / csökkentsük az értéket, a gombokkal a számjegyek között tudunk váltani. A MENU gomb megnyomásával menthetjük el és léphetünk ki a menüből. Other Setting... (Egyéb beállítások): Távvezérlőt adhatunk és vehetünk el a rendszerből. (Csak egyes típusoknál működik.) Information... (Információ): Itt jelenik meg a lakáskészülék hardver / szoftver verziója és a tápfeszültség adatok. Ebben a menüben lehet visszaállítani a készüléket alapbeállításra, ebben az esetben az összes módosítás visszaáll gyári értékre, ehhez a Restore to defult pontot kell választani. ** Figyelem: A mellék lakáskészülékek becsengetéskor csak hangjelzést adnak, video jel nem jelenik meg. A kaputábla video jele akkor jelenik meg, ha az adott mellék készüléken fogadjuk a hívást! - 7 -

8 5. Kiegészítő csatlakozó SW+ (fehér): Ajtócsengő gomb SW- (zöld): Ajtócsengő gomb EXT-RING (piros): Kiegészítő csengő (12Vdc 300mA) GND (fekete): Földpont VIDEO (sárga): Videojel kimenet Ajtócsengő gomb A lakáskészülékhez lehet ajtócsengő gombot csatlakoztatni, így a lakás ajtajából ismét be lehet csengetni. Ajtócsengő gombról érkező hívás esetén a lakáskészülék elkezd csengetni, de kép nem jelenik meg a kijelzőn és a kiegészítő csengő is jelez (ha telepítve van). Kiegészítő csengő A lakáskészülékhez lehet kiegészítő csengőt csatlakoztatni, mely csörögni fog, ha a kaputábláról vagy az ajtócsengő gombról hívás érkezik. Addig fog jelezni, amíg a lakáskészülékkel fogadjuk a hívást. Videojel kimenet Lehetőség van a kamera képének megjelenítésére televízión, amikor csengetés érkezik a lakáskészülékre, akkor a kép automatikusan megjelenik a televízión is
