ALES60. Infrasorompó DUPLASUGARAS. Telepítési kézikönyv. ISTRUZIONI ALES60 HUN POLITEC s r.l. 1 of 8

Átírás

1 ALES60 Infrasorompó DUPLASUGARAS Telepítési kézikönyv ISTRUZIONI ALES60 HUN POLITEC s r.l. 1 of 8

2 1. FŐBB ÖSSZETEVŐK LISTÁJA Csatlakozók TEST (Teszt) nyomógomb Csatornaválasztó kapcsoló Szabotázskapcsoló Csavar a vízszintes beállításhoz Csavar a függőleges beállításhoz Zümmer a beállításhoz (RX) Nagyteljesítményű LED-ek (RX) IR burkolat Készülékváz Csavarok Szerelőlemez U alakú konzol oszlopra való szereléshez ISTRUZIONI ALES60 HUN POLITEC s r.l. 2 of 8

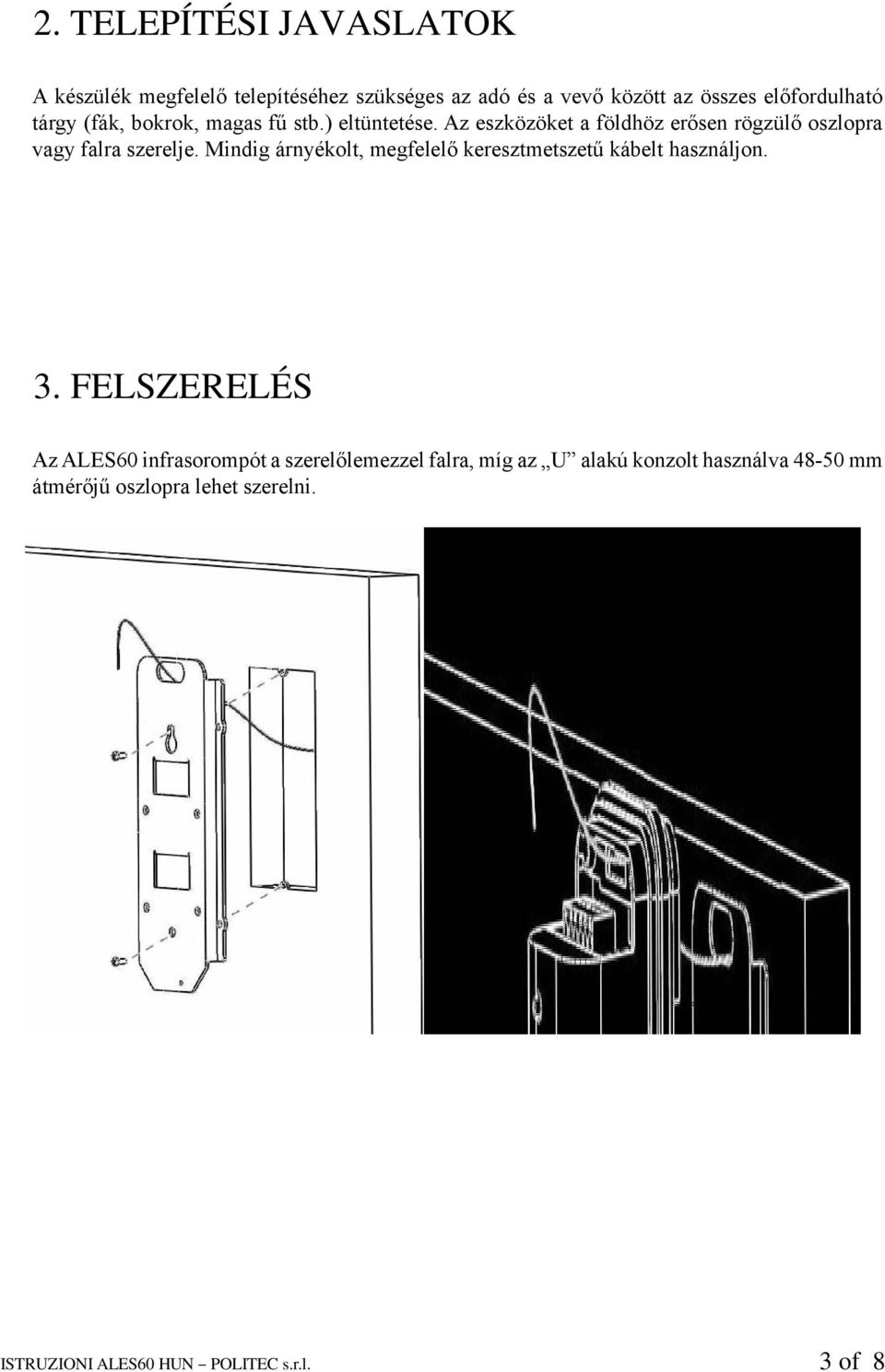

3 2. TELEPÍTÉSI JAVASLATOK A készülék megfelelő telepítéséhez szükséges az adó és a vevő között az összes előfordulható tárgy (fák, bokrok, magas fű stb.) eltüntetése. Az eszközöket a földhöz erősen rögzülő oszlopra vagy falra szerelje. Mindig árnyékolt, megfelelő keresztmetszetű kábelt használjon. 3. FELSZERELÉS Az ALES60 infrasorompót a szerelőlemezzel falra, míg az U alakú konzolt használva mm átmérőjű oszlopra lehet szerelni. ISTRUZIONI ALES60 HUN POLITEC s.r.l. 3 of 8

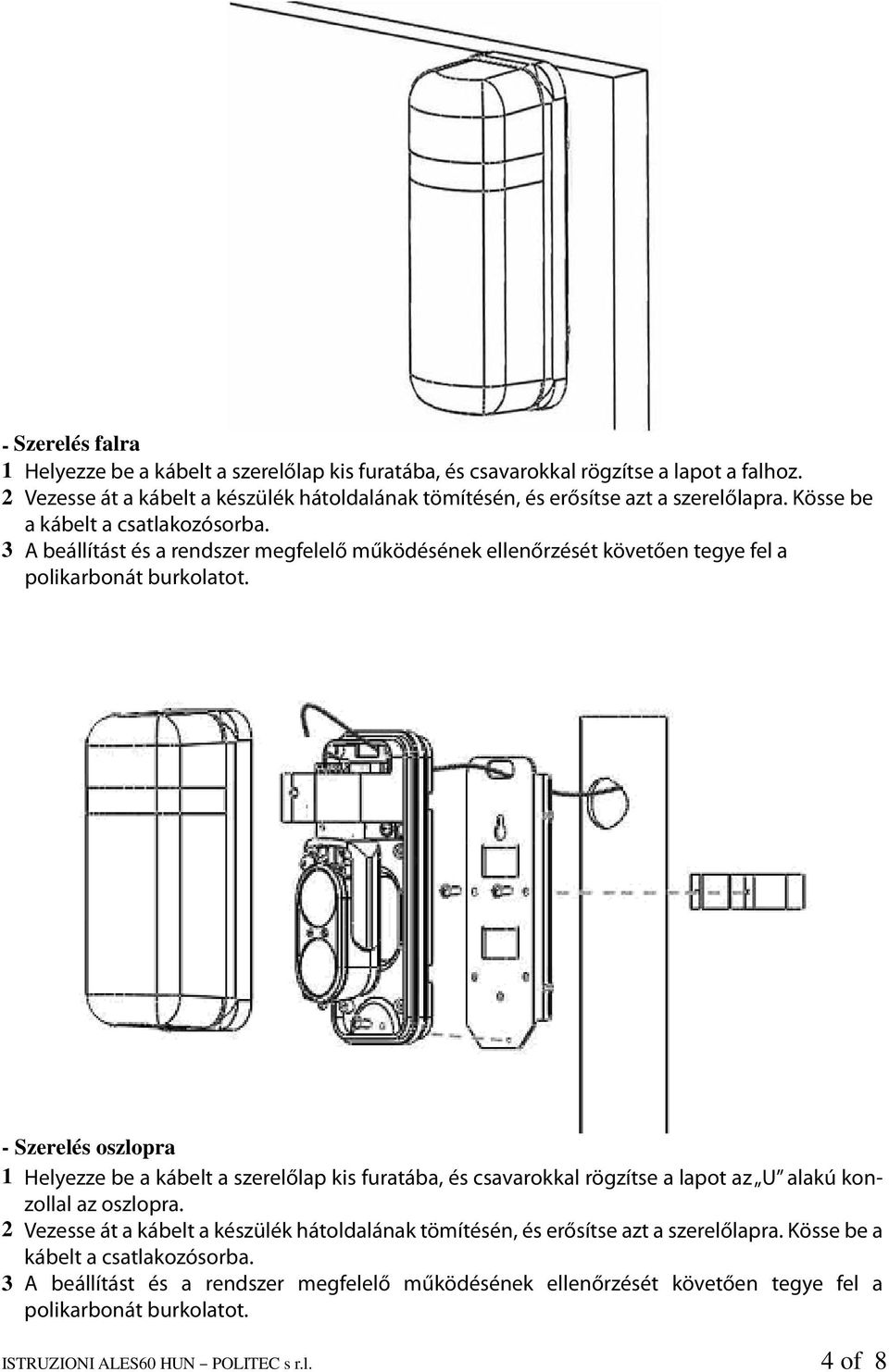

4 - Szerelés falra 1 Helyezze be a kábelt a szerelőlap kis furatába, és csavarokkal rögzítse a lapot a falhoz. 2 Vezesse át a kábelt a készülék hátoldalának tömítésén, és erősítse azt a szerelőlapra. Kösse be a kábelt a csatlakozósorba. 3 A beállítást és a rendszer megfelelő működésének ellenőrzését követően tegye fel a polikarbonát burkolatot. - Szerelés oszlopra 1 Helyezze be a kábelt a szerelőlap kis furatába, és csavarokkal rögzítse a lapot az U alakú konzollal az oszlopra. 2 Vezesse át a kábelt a készülék hátoldalának tömítésén, és erősítse azt a szerelőlapra. Kösse be a kábelt a csatlakozósorba. 3 A beállítást és a rendszer megfelelő működésének ellenőrzését követően tegye fel a polikarbonát burkolatot. ISTRUZIONI ALES60 HUN POLITEC s r.l. 4 of 8

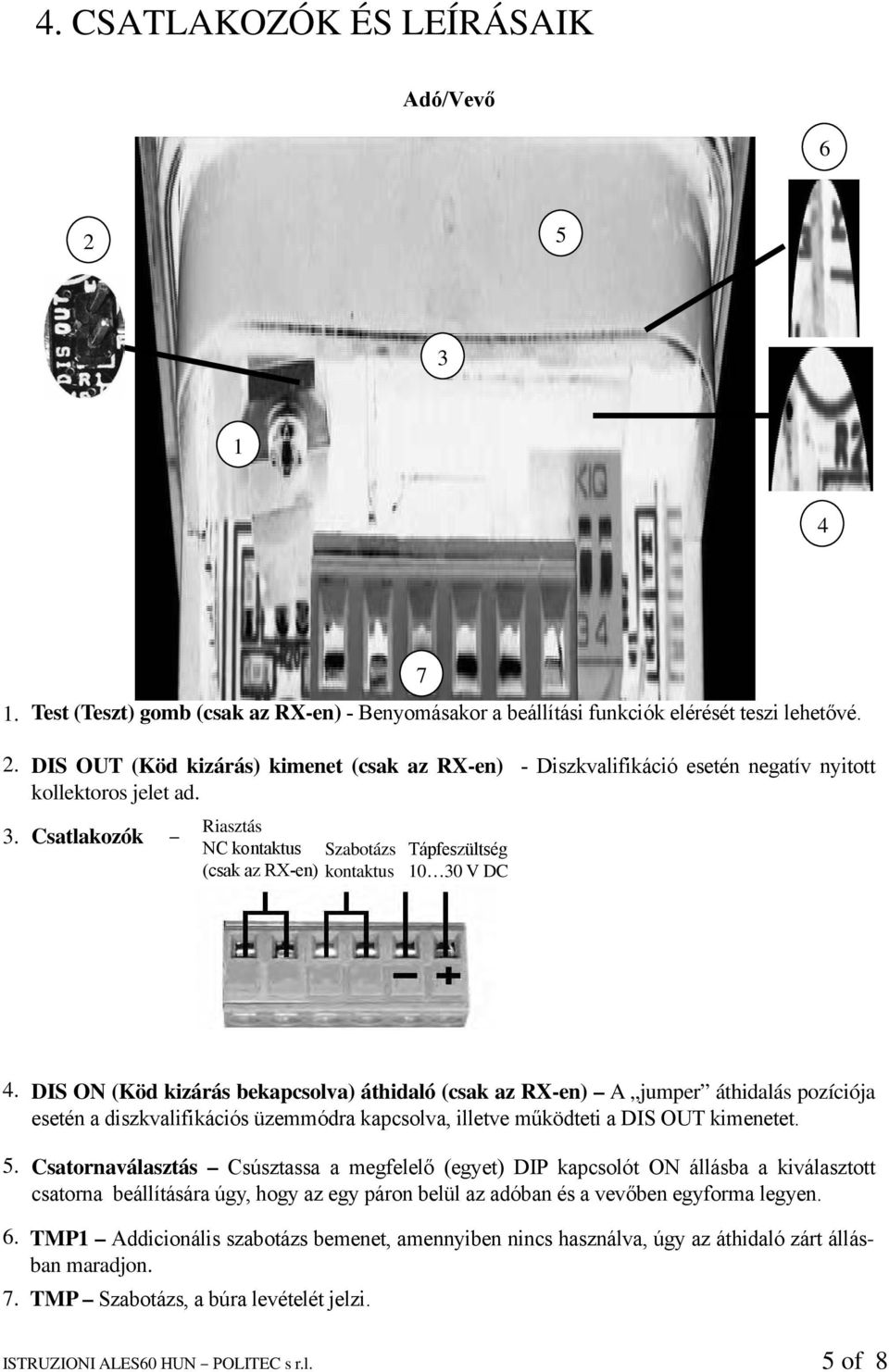

5 4. CSATLAKOZÓK ÉS LEÍRÁSAIK Adó/Vevő Test (Teszt) gomb (csak az RX-en) - Benyomásakor a beállítási funkciók elérését teszi lehetővé. 2. DIS OUT (Köd kizárás) kimenet (csak az RX-en) - Diszkvalifikáció esetén negatív nyitott kollektoros jelet ad. 3. Csatlakozók Riasztás NC kontaktus Szabotázs (csak az RX-en) kontaktus Tápfeszültség V DC DIS ON (Köd kizárás bekapcsolva) áthidaló (csak az RX-en) A jumper áthidalás pozíciója esetén a diszkvalifikációs üzemmódra kapcsolva, illetve működteti a DIS OUT kimenetet. Csatornaválasztás Csúsztassa a megfelelő (egyet) DIP kapcsolót ON állásba a kiválasztott csatorna beállítására úgy, hogy az egy páron belül az adóban és a vevőben egyforma legyen TMP1 Addicionális szabotázs bemenet, amennyiben nincs használva, úgy az áthidaló zárt állásban maradjon. TMP Szabotázs, a búra levételét jelzi. ISTRUZIONI ALES60 HUN POLITEC s r.l. 5 of 8

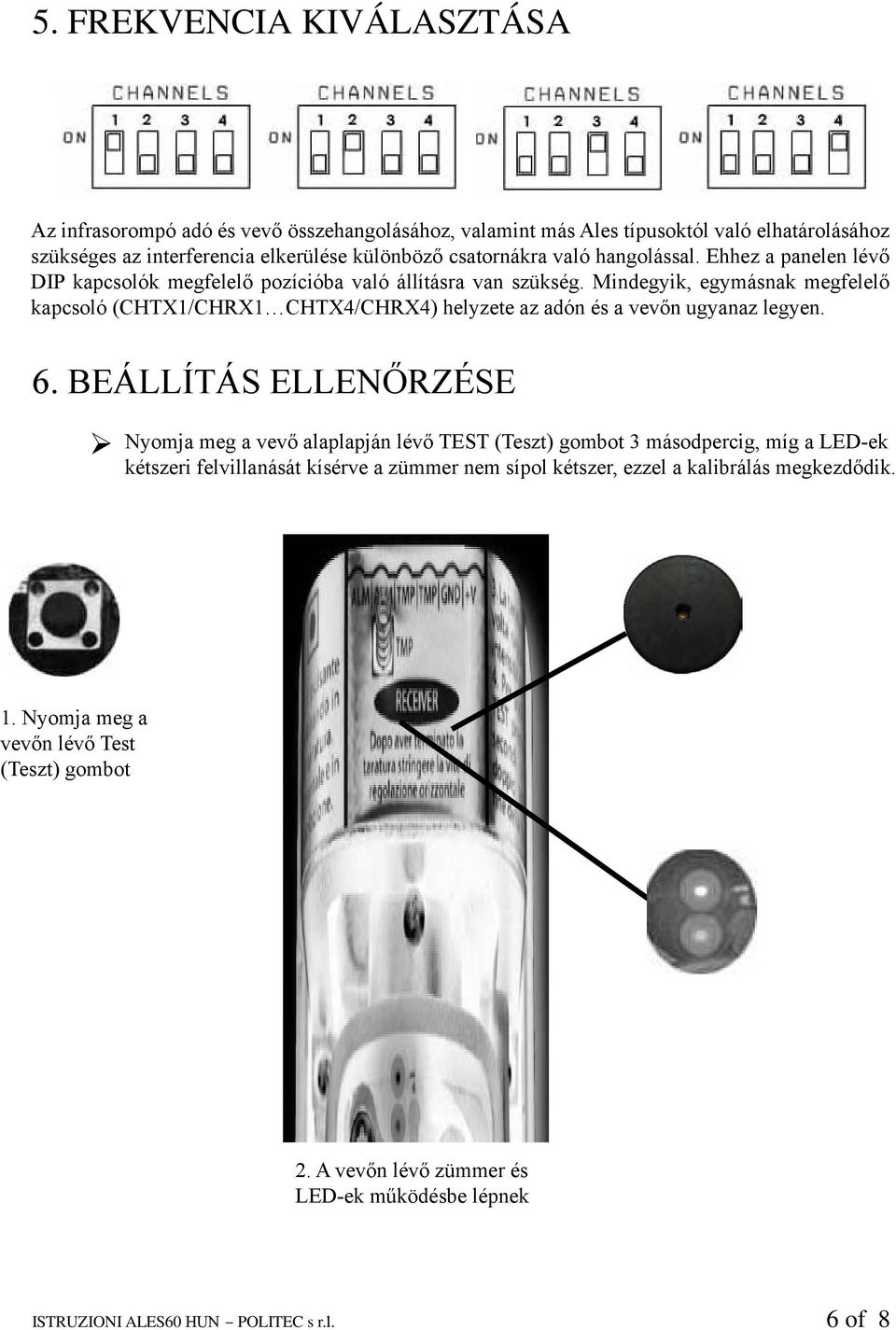

6 5. FREKVENCIA KIVÁLASZTÁSA Az infrasorompó adó és vevő összehangolásához, valamint más Ales típusoktól való elhatárolásához szükséges az interferencia elkerülése különböző csatornákra való hangolással. Ehhez a panelen lévő DIP kapcsolók megfelelő pozícióba való állításra van szükség. Mindegyik, egymásnak megfelelő kapcsoló (CHTX1/CHRX1 CHTX4/CHRX4) helyzete az adón és a vevőn ugyanaz legyen. 6. BEÁLLÍTÁS ELLENŐRZÉSE Nyomja meg a vevő alaplapján lévő TEST (Teszt) gombot 3 másodpercig, míg a LED-ek kétszeri felvillanását kísérve a zümmer nem sípol kétszer, ezzel a kalibrálás megkezdődik. 1. Nyomja meg a vevőn lévő Test (Teszt) gombot 2. A vevőn lévő zümmer és LED-ek működésbe lépnek ISTRUZIONI ALES60 HUN POLITEC s r.l. 6 of 8

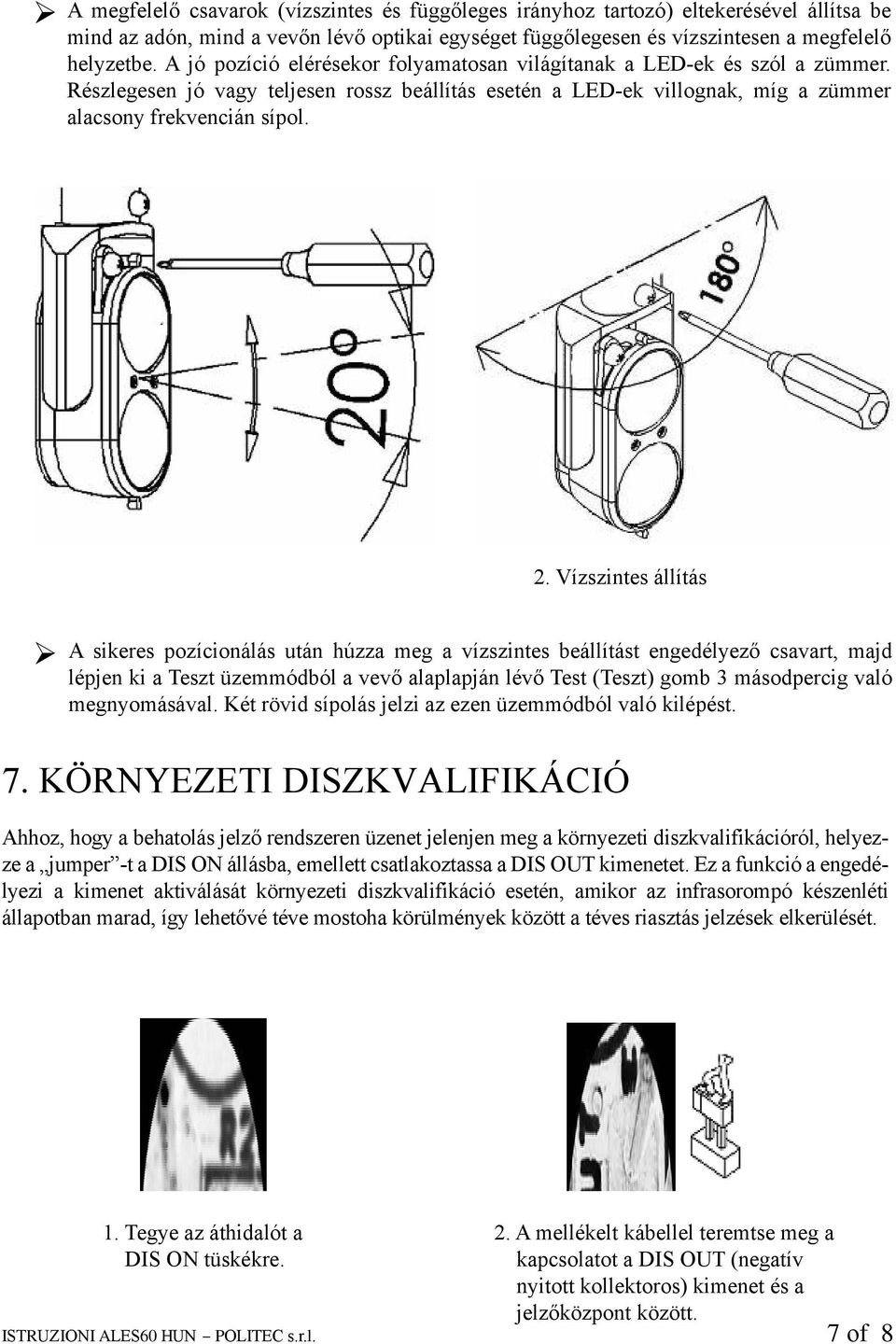

7 A megfelelő csavarok (vízszintes és függőleges irányhoz tartozó) eltekerésével állítsa be mind az adón, mind a vevőn lévő optikai egységet függőlegesen és vízszintesen a megfelelő helyzetbe. A jó pozíció elérésekor folyamatosan világítanak a LED-ek és szól a zümmer. Részlegesen jó vagy teljesen rossz beállítás esetén a LED-ek villognak, míg a zümmer alacsony frekvencián sípol. 2. Vízszintes állítás A sikeres pozícionálás után húzza meg a vízszintes beállítást engedélyező csavart, majd lépjen ki a Teszt üzemmódból a vevő alaplapján lévő Test (Teszt) gomb 3 másodpercig való megnyomásával. Két rövid sípolás jelzi az ezen üzemmódból való kilépést. 7. KÖRNYEZETI DISZKVALIFIKÁCIÓ Ahhoz, hogy a behatolás jelző rendszeren üzenet jelenjen meg a környezeti diszkvalifikációról, helyezze a jumper -t a DIS ON állásba, emellett csatlakoztassa a DIS OUT kimenetet. Ez a funkció a engedélyezi a kimenet aktiválását környezeti diszkvalifikáció esetén, amikor az infrasorompó készenléti állapotban marad, így lehetővé téve mostoha körülmények között a téves riasztás jelzések elkerülését. 1. Tegye az áthidalót a DIS ON tüskékre. 2. A mellékelt kábellel teremtse meg a kapcsolatot a DIS OUT (negatív nyitott kollektoros) kimenet és a jelzőközpont között. ISTRUZIONI ALES60 HUN POLITEC s.r.l. 7 of 8

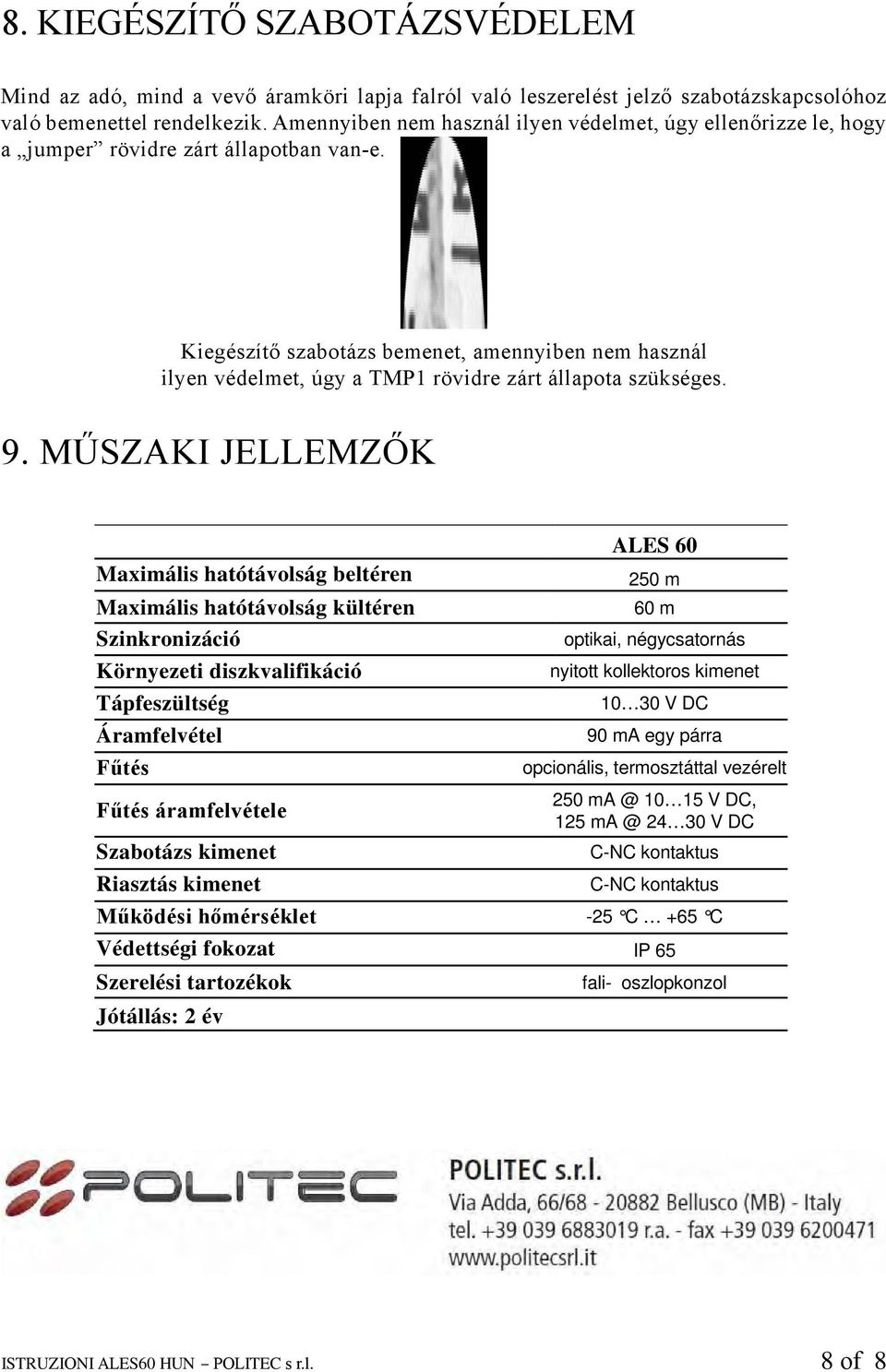

8 8. KIEGÉSZÍTŐ SZABOTÁZSVÉDELEM Mind az adó, mind a vevő áramköri lapja falról való leszerelést jelző szabotázskapcsolóhoz való bemenettel rendelkezik. Amennyiben nem használ ilyen védelmet, úgy ellenőrizze le, hogy a jumper rövidre zárt állapotban van-e. Kiegészítő szabotázs bemenet, amennyiben nem használ ilyen védelmet, úgy a TMP1 rövidre zárt állapota szükséges. 9. MŰSZAKI JELLEMZŐK Maximális hatótávolság beltéren Maximális hatótávolság kültéren Szinkronizáció Környezeti diszkvalifikáció Tápfeszültség Áramfelvétel Fűtés Fűtés áramfelvétele Szabotázs kimenet Riasztás kimenet Működési hőmérséklet Védettségi fokozat Szerelési tartozékok Jótállás: 2 év ALES m 60 m optikai, négycsatornás nyitott kollektoros kimenet V DC 90 ma egy párra opcionális, termosztáttal vezérelt V DC, V DC C-NC kontaktus C-NC kontaktus -25 C +65 C IP 65 fali- oszlopkonzol ISTRUZIONI ALES60 HUN POLITEC s r.l. 8 of 8
