1 Memóriamodulok Felhasználói útmutató

2 Copyright 2008 Hewlett-Packard Development Company, L.P. Az itt szereplő információ előzetes értesítés nélkül változhat. A HP termékeire és szolgáltatásaira vonatkozó kizárólagos jótállás az adott termékhez, illetve szolgáltatáshoz mellékelt, korlátozott jótállásról szóló nyilatkozatban vállalt jótállás. A dokumentumban ismertetettek nem jelentenek semmiféle további jótállást. A HP nem vállal felelősséget az itt található esetleges technikai vagy szerkesztési hibákért és mulasztásokért. A termékkel kapcsolatos tájékoztatás Ez a felhasználói kézikönyv olyan funkciókat ír le, amelyek a legtöbb típuson megtalálhatók. Előfordulhat azonban, hogy az Ön számítógépén bizonyos funkciók nem érhetők el. Első kiadás: augusztus A dokumentum cikkszáma:

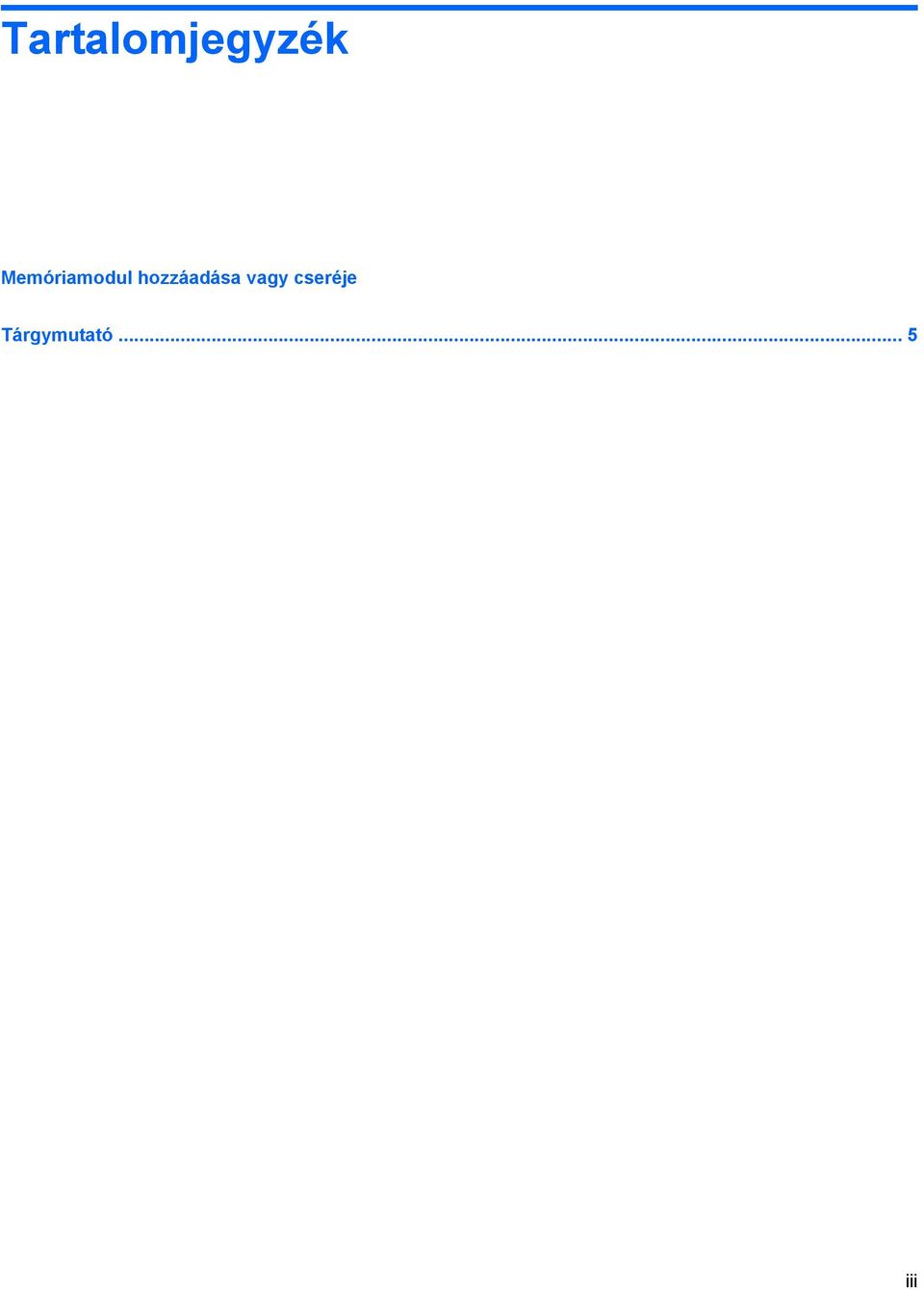

3 Tartalomjegyzék Memóriamodul hozzáadása vagy cseréje Tárgymutató... 5 iii

4 iv

5 Memóriamodul hozzáadása vagy cseréje A memóriamodul-rekesz a számítógép alján található. A számítógép memóriájának kapacitása vagy úgy bővíthető, hogy az üres memóriabővítőmodul-rekeszbe tesz egy memóriamodult, vagy úgy, hogy az elsődleges memóriamodul-rekeszben lévő memóriamodult nagyobbra cseréli. FIGYELEM! Az áramütés és a készülék károsodásának megelőzése érdekében a memóriamodulok telepítése előtt húzza ki a tápkábelt, és vegye ki az akkumulátorokat. VIGYÁZAT! Az elektrosztatikus kisülés károsíthatja az elektronikus alkatrészeket. Mielőtt bármilyen műveletbe kezd, érintsen meg egy földelt fémtárgyat, hogy levezesse a testében esetleg felgyülemlett sztatikus elektromosságot. MEGJEGYZÉS: Ha a második memóriamodul hozzáadása után kétcsatornás konfigurációt szeretne használni, mindkét memóriamodulnak azonos méretűnek kell lennie. Memóriamodul hozzáadása vagy cseréje: 1. Mentse el a munkáját. 2. Kapcsolja ki a számítógépet, és csukja le a képernyőt. Ha nem tudja biztosan, hogy a számítógép kikapcsolt vagy hibernált állapotban van-e, kapcsolja be a bekapcsoló gombbal. Ezután állítsa le az operációs rendszeren keresztül. 3. Válassza le a számítógéphez csatlakozó összes külső eszközt. 4. Húzza ki a tápkábelt a konnektorból. 5. Fordítsa meg a számítógépet, és helyezze vízszintes felületre. 6. Vegye ki az akkumulátort a számítógépből. 7. Lazítsa meg a merevlemez borítását rögzítő 5 csavart (1). 1

6 8. Emelje le a merevlemez-borítót a számítógépről (2). 9. Memóriamodul cseréjekor távolítsa el a meglévő memóriamodult: a. Húzza szét a memóriamodul két oldalát rögzítő reteszt (1). A memóriamodul felpattan. VIGYÁZAT! A memóriamodul megóvása érdekében a memóriamodult csak a széleinél fogja meg. A memóriamodulon lévő alkatrészekhez ne érjen hozzá. b. Fogja meg a memóriamodult a széleinél (2), és óvatosan húzza ki modult a memóriamodulbővítőhelyről. A memóriamodult az eltávolítás után helyezze antisztatikus tasakba, hogy megóvja a sérüléstől. 10. Új memóriamodul hozzáadása: 2 Memóriamodul hozzáadása vagy cseréje

7 VIGYÁZAT! A memóriamodul megóvása érdekében a memóriamodult csak a széleinél fogja meg. Ne érintse meg a modul alkatrészeit, és ne hajlítsa meg a memóriamodult. a. Igazítsa a memóriamodul vájattal ellátott szélét (1) a memóriamodul-bővítőhelyen lévő pöcökhöz. b. A memóriamodult a modulrekeszhez képest 45 fokos szögben tartva nyomja be a modult (2) az illesztőhelyre, amíg el nem éri végleges pozícióját. c. Óvatosan nyomja lefelé a memóriamodult (3), a memóriamodul bal és jobb oldalára egyforma nyomóerőt kifejtve, amíg a reteszek a helyükre nem kattannak. VIGYÁZAT! A memóriamodul károsodásának megelőzése érdekében ügyeljen arra, hogy ne hajlítsa meg a memóriamodult. 11. Igazítsa a merevlemez borításán lévő pöcköket (1) a számítógépen lévő résekhez. 12. Tegye vissza a borítást (2). 13. Szorítsa meg a merevlemez borítását rögzítő 5 csavart (3). 14. Tegye vissza az akkumulátort. 3

8 15. Fordítsa a számítógépet a jobb oldalával felfelé, és csatlakoztassa újra a tápellátást és a külső eszközöket. 16. Kapcsolja be a számítógépet. 4 Memóriamodul hozzáadása vagy cseréje

9 Tárgymutató M memória memóriamodulok bővítése 1 memóriamodulok cseréje 1 memóriamodulok hozzáadása 1 memóriamodul behelyezés 2 bővítés 1 csere 1 eltávolítás 2 hozzáadás 1 memóriamodul-rekesz fedele csere 3 merevlemez-borítót a számítógépről eltávolítás 2 Tárgymutató 5
