A Vigyázat! jelzésekkel kapcsolatban. Dell Vostro 1014 és 1015 Üzembe helyezésre és funkciókra vonatkozó műszaki információs adatlap

Átírás

1 A Vigyázat! jelzésekkel kapcsolatban VIGYÁZAT: A VIGYÁZAT jelzések esetleges tárgyi és személyi sérülésekre, illetve életveszélyre hívják fel a figyelmet. Dell Vostro 1014 és 1015 Üzembe helyezésre és funkciókra vonatkozó műszaki információs adatlap Elölnézet június Tipusok: PP38L йs PP37L

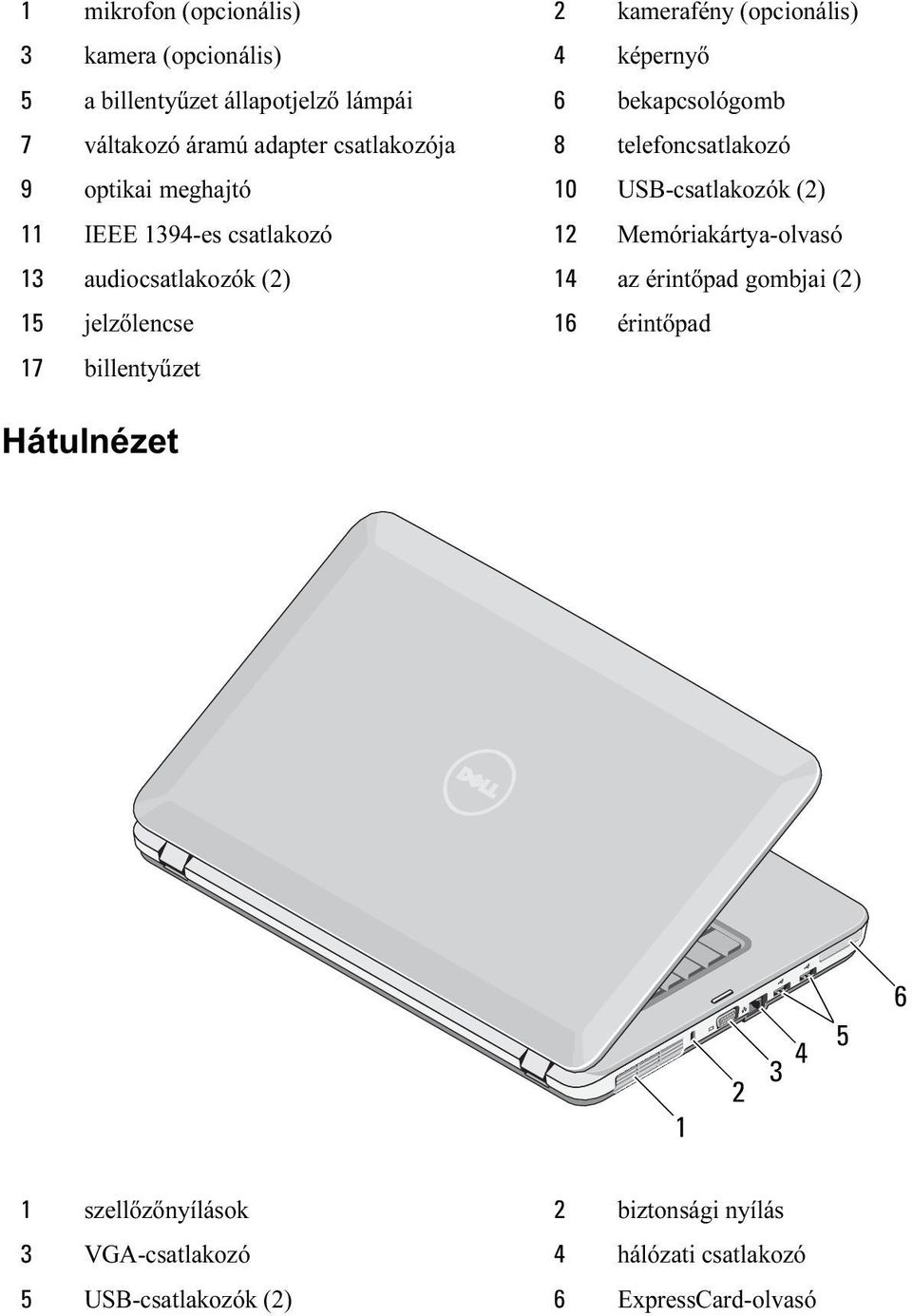

2 1 mikrofon (opcionális) 2 kamerafény (opcionális) 3 kamera (opcionális) 4 képernyő 5 a billentyűzet állapotjelző lámpái 6 bekapcsológomb 7 váltakozó áramú adapter csatlakozója 8 telefoncsatlakozó 9 optikai meghajtó 10 USB-csatlakozók (2) 11 IEEE 1394-es csatlakozó 12 Memóriakártya-olvasó 13 audiocsatlakozók (2) 14 az érintőpad gombjai (2) 15 jelzőlencse 16 érintőpad 17 billentyűzet Hátulnézet szellőzőnyílások 2 biztonsági nyílás 3 VGA-csatlakozó 4 hálózati csatlakozó 5 USB-csatlakozók (2) 6 ExpressCard-olvasó

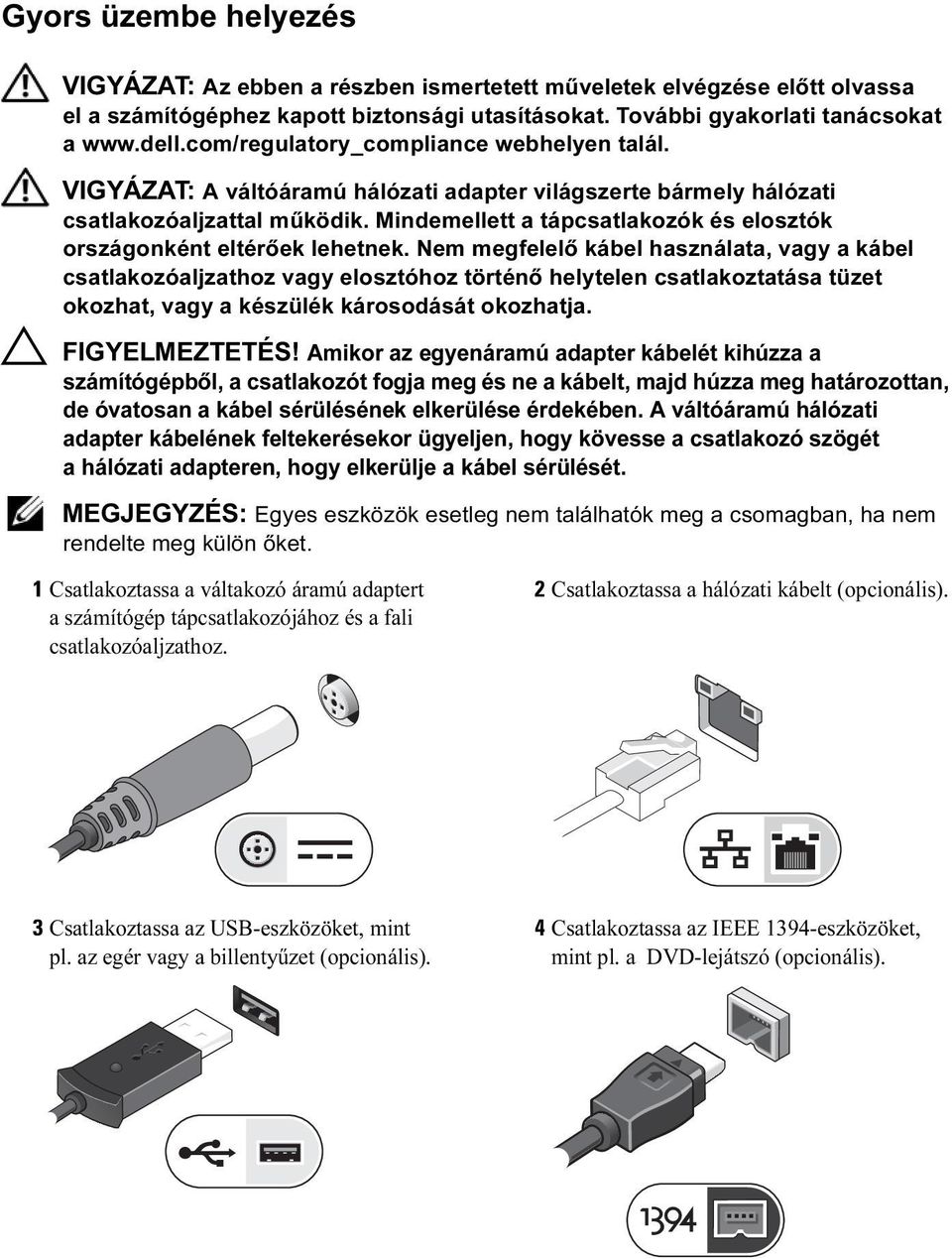

3 Gyors üzembe helyezés VIGYÁZAT: Az ebben a részben ismertetett műveletek elvégzése előtt olvassa el a számítógéphez kapott biztonsági utasításokat. További gyakorlati tanácsokat a webhelyen talál. VIGYÁZAT: A váltóáramú hálózati adapter világszerte bármely hálózati csatlakozóaljzattal működik. Mindemellett a tápcsatlakozók és elosztók országonként eltérőek lehetnek. Nem megfelelő kábel használata, vagy a kábel csatlakozóaljzathoz vagy elosztóhoz történő helytelen csatlakoztatása tüzet okozhat, vagy a készülék károsodását okozhatja. FIGYELMEZTETÉS! Amikor az egyenáramú adapter kábelét kihúzza a számítógépből, a csatlakozót fogja meg és ne a kábelt, majd húzza meg határozottan, de óvatosan a kábel sérülésének elkerülése érdekében. A váltóáramú hálózati adapter kábelének feltekerésekor ügyeljen, hogy kövesse a csatlakozó szögét a hálózati adapteren, hogy elkerülje a kábel sérülését. MEGJEGYZÉS: Egyes eszközök esetleg nem találhatók meg a csomagban, ha nem rendelte meg külön őket. 1 Csatlakoztassa a váltakozó áramú adaptert a számítógép tápcsatlakozójához és a fali csatlakozóaljzathoz. 2 Csatlakoztassa a hálózati kábelt (opcionális). 3 Csatlakoztassa az USB-eszközöket, mint pl. az egér vagy a billentyűzet (opcionális). 4 Csatlakoztassa az IEEE 1394-eszközöket, mint pl. a DVD-lejátszó (opcionális).

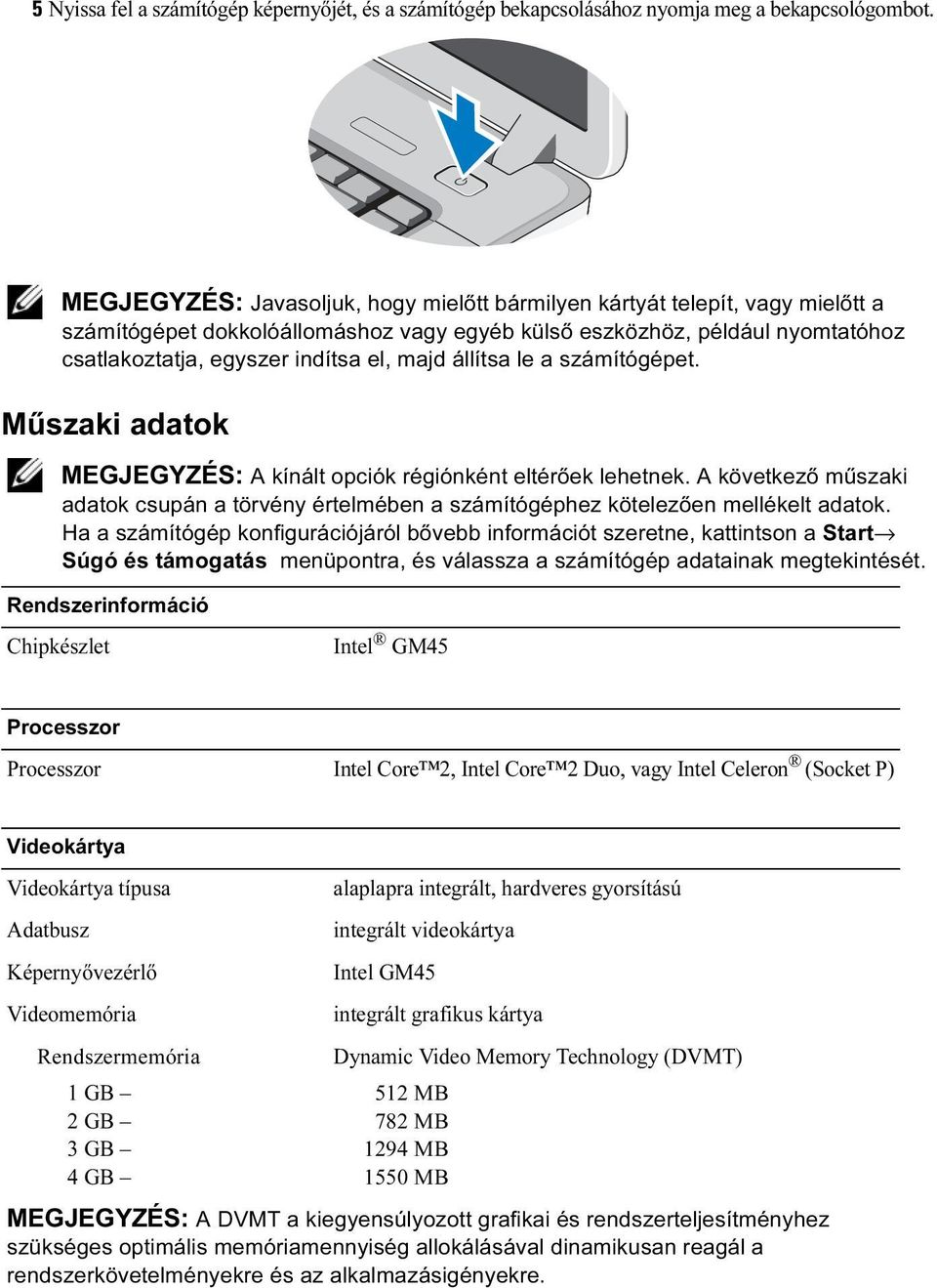

4 5 Nyissa fel a számítógép képernyőjét, és a számítógép bekapcsolásához nyomja meg a bekapcsológombot. MEGJEGYZÉS: Javasoljuk, hogy mielőtt bármilyen kártyát telepít, vagy mielőtt a számítógépet dokkolóállomáshoz vagy egyéb külső eszközhöz, például nyomtatóhoz csatlakoztatja, egyszer indítsa el, majd állítsa le a számítógépet. Műszaki adatok MEGJEGYZÉS: A kínált opciók régiónként eltérőek lehetnek. A következő műszaki adatok csupán a törvény értelmében a számítógéphez kötelezően mellékelt adatok. Ha a számítógép konfigurációjáról bővebb információt szeretne, kattintson a Start Súgó és támogatás menüpontra, és válassza a számítógép adatainak megtekintését. Rendszerinformáció Chipkészlet Intel GM45 Processzor Processzor Intel Core 2, Intel Core 2 Duo, vagy Intel Celeron (Socket P) Videokártya Videokártya típusa Adatbusz Képernyővezérlő Videomemória Rendszermemória 1 GB 2 GB 3 GB 4 GB alaplapra integrált, hardveres gyorsítású integrált videokártya Intel GM45 integrált grafikus kártya Dynamic Video Memory Technology (DVMT) 512 MB 782 MB 1294 MB 1550 MB MEGJEGYZÉS: A DVMT a kiegyensúlyozott grafikai és rendszerteljesítményhez szükséges optimális memóriamennyiség allokálásával dinamikusan reagál a rendszerkövetelményekre és az alkalmazásigényekre.

5 Memória Memóriamodul-csatlakozó Memóriamodul kapacitása Memória típusa Minimális memóriaméret Maximális memóriaméret 2 DIMM bővítőhely 1 GB vagy 2 GB DDR2 800 MHz 1 GB 4 GB Akkumulátor Típus 4 vagy 6 cellás intelligens lítium-ion Méretek: Mélység 53,39 mm Magasság 20,44 mm Szélesség 206,44 mm Feszültség: 4 cellás 14,8 V 6 cellás 11,1 V Hőmérséklettartomány: Működési 0 35 C Tárolási C Gombelem CR2032 Váltakozó áramú adapter Típus 65 W Bemeneti feszültség V váltakozó áram Bemeneti áramerősség (maximum) 1,50 A Bemeneti frekvencia Hz Kimeneti áramerősség 65 W 4,34 A (maximális, 4 másodperces impulzusnál) 3,34 A (folyamatos) Névleges kimeneti feszültség 19,50 VDC (+/ 1,0 VDC)

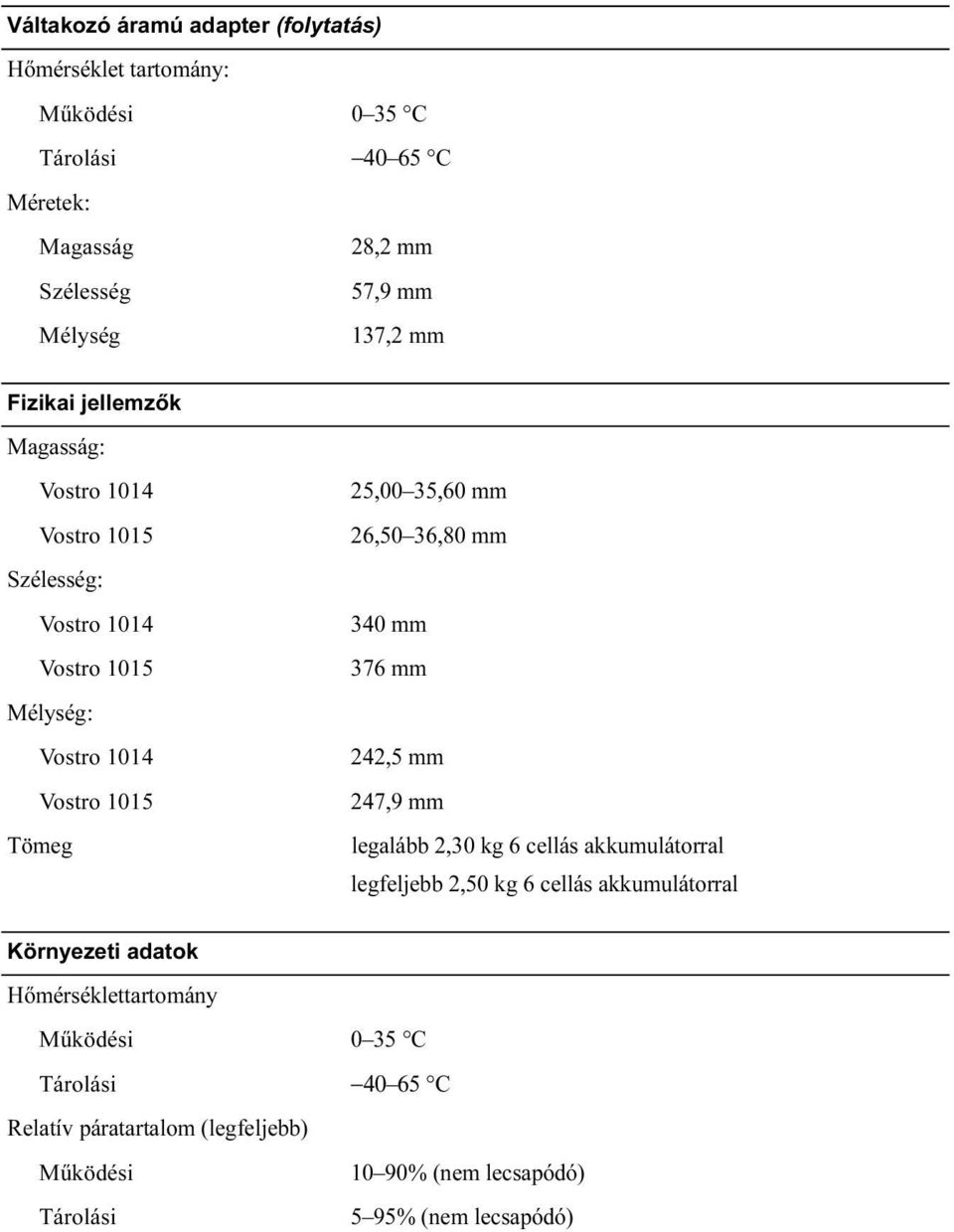

6 Váltakozó áramú adapter (folytatás) Hőmérséklet tartomány: Működési 0 35 C Tárolási C Méretek: Magasság Szélesség Mélység 28,2 mm 57,9 mm 137,2 mm Fizikai jellemzők Magasság: Vostro 1014 Vostro 1015 Szélesség: Vostro 1014 Vostro 1015 Mélység: Vostro 1014 Vostro 1015 Tömeg 25,00 35,60 mm 26,50 36,80 mm 340 mm 376 mm 242,5 mm 247,9 mm legalább 2,30 kg 6 cellás akkumulátorral legfeljebb 2,50 kg 6 cellás akkumulátorral Környezeti adatok Hőmérséklettartomány Működési 0 35 C Tárolási C Relatív páratartalom (legfeljebb) Működési Tárolási 10 90% (nem lecsapódó) 5 95% (nem lecsapódó)

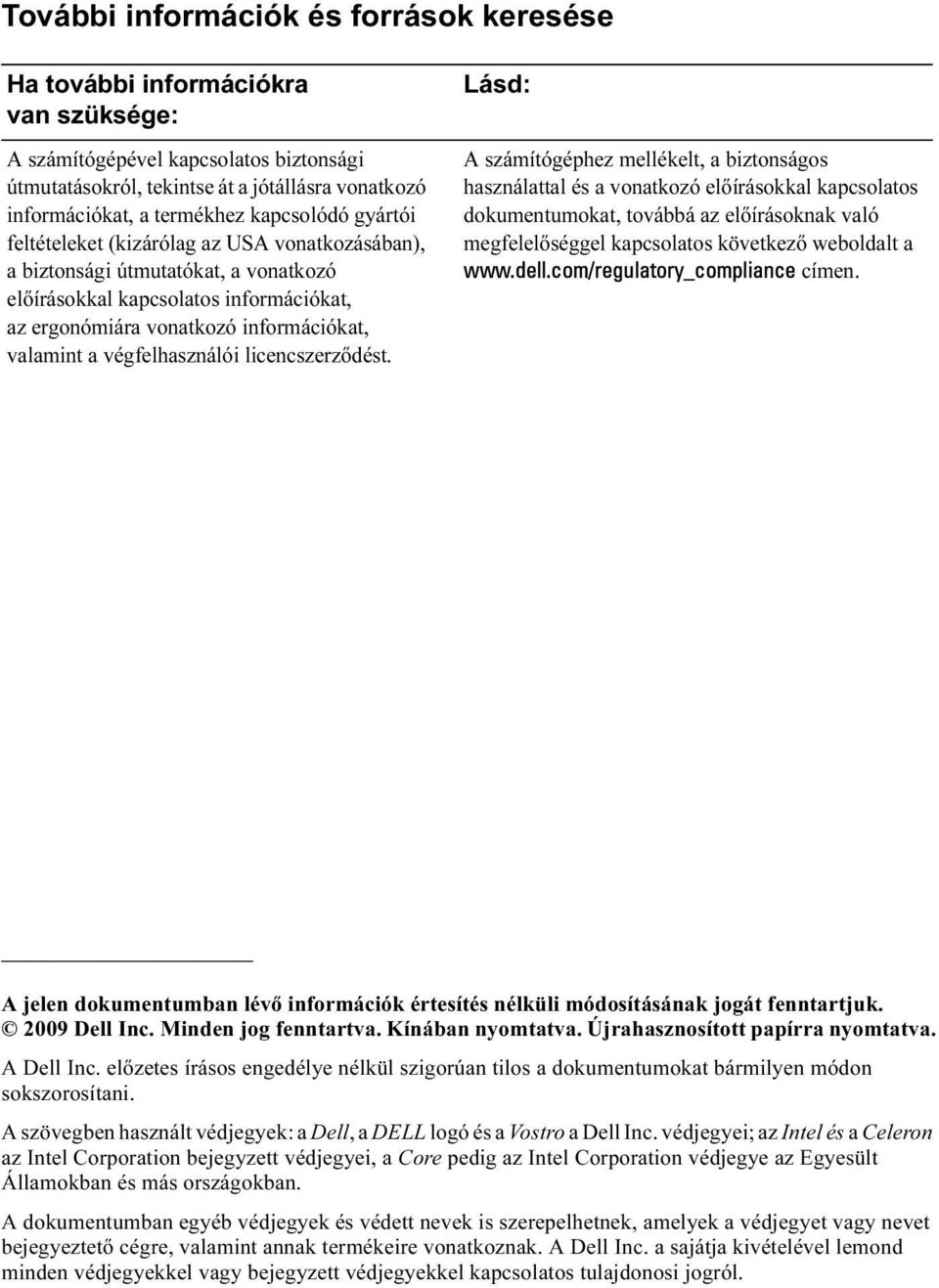

7 További információk és források keresése Ha további információkra van szüksége: A számítógépével kapcsolatos biztonsági útmutatásokról, tekintse át a jótállásra vonatkozó információkat, a termékhez kapcsolódó gyártói feltételeket (kizárólag az USA vonatkozásában), a biztonsági útmutatókat, a vonatkozó előírásokkal kapcsolatos információkat, az ergonómiára vonatkozó információkat, valamint a végfelhasználói licencszerződést. Lásd: A számítógéphez mellékelt, a biztonságos használattal és a vonatkozó előírásokkal kapcsolatos dokumentumokat, továbbá az előírásoknak való megfelelőséggel kapcsolatos következő weboldalt a címen. A jelen dokumentumban lévő információk értesítés nélküli módosításának jogát fenntartjuk Dell Inc. Minden jog fenntartva. Kínában nyomtatva. Újrahasznosított papírra nyomtatva. A Dell Inc. előzetes írásos engedélye nélkül szigorúan tilos a dokumentumokat bármilyen módon sokszorosítani. A szövegben használt védjegyek: a Dell, a DELL logó és a Vostro a Dell Inc. védjegyei; az Intel és a Celeron az Intel Corporation bejegyzett védjegyei, a Core pedig az Intel Corporation védjegye az Egyesült Államokban és más országokban. A dokumentumban egyéb védjegyek és védett nevek is szerepelhetnek, amelyek a védjegyet vagy nevet bejegyeztető cégre, valamint annak termékeire vonatkoznak. A Dell Inc. a sajátja kivételével lemond minden védjegyekkel vagy bejegyzett védjegyekkel kapcsolatos tulajdonosi jogról.
