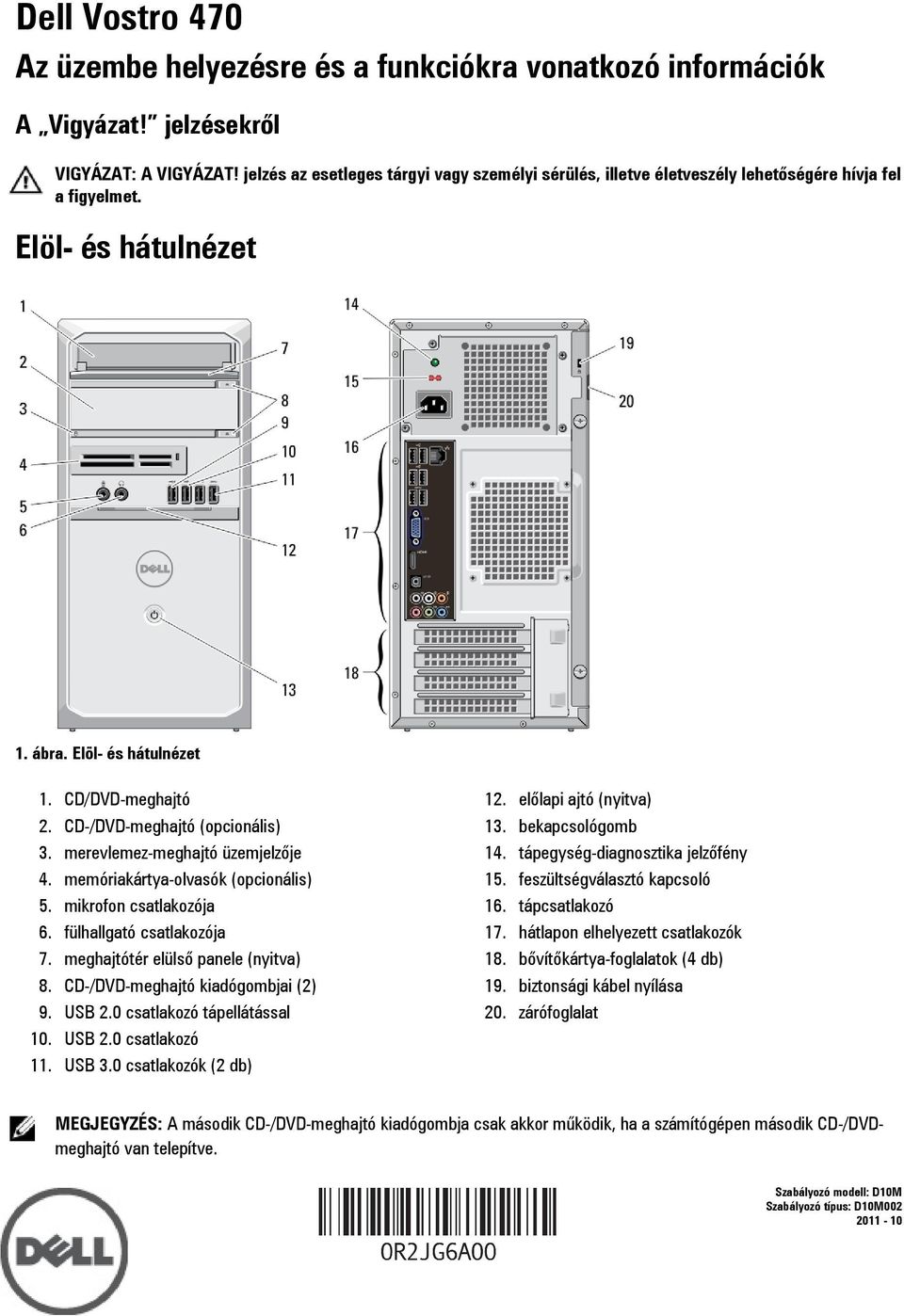

1 Dell Vostro 470 Az üzembe helyezésre és a funkciókra vonatkozó információk A Vigyázat! jelzésekről VIGYÁZAT: A VIGYÁZAT! jelzés az esetleges tárgyi vagy személyi sérülés, illetve életveszély lehetőségére hívja fel a figyelmet. Elöl- és hátulnézet 1. ábra. Elöl- és hátulnézet 1. CD/DVD-meghajtó 2. CD-/DVD-meghajtó (opcionális) 3. merevlemez-meghajtó üzemjelzője 4. memóriakártya-olvasók (opcionális) 5. mikrofon csatlakozója 6. fülhallgató csatlakozója 7. meghajtótér elülső panele (nyitva) 8. CD-/DVD-meghajtó kiadógombjai (2) 9. USB 2.0 csatlakozó tápellátással 10. USB 2.0 csatlakozó 11. USB 3.0 csatlakozók (2 db) 12. előlapi ajtó (nyitva) 13. bekapcsológomb 14. tápegység-diagnosztika jelzőfény 15. feszültségválasztó kapcsoló 16. tápcsatlakozó 17. hátlapon elhelyezett csatlakozók 18. bővítőkártya-foglalatok (4 db) 19. biztonsági kábel nyílása 20. zárófoglalat MEGJEGYZÉS: A második CD-/DVD-meghajtó kiadógombja csak akkor működik, ha a számítógépen második CD-/DVDmeghajtó van telepítve. Szabályozó modell: D10M Szabályozó típus: D10M

2 Hátlap 2. ábra. Hátlap 1. kapcsolat integritását jelző fény 2. hálózati adapter csatlakozója 3. hálózat üzemjelzője 4. központi/mélynyomó csatlakozó 5. vonalbemenet csatlakozója 6. első L/R vonalkimenet csatlakozója 7. mikrofon csatlakozója 8. hátsó bal/jobb hangszóró csatlakozóaljzata 9. oldalsó bal/jobb térhatású csatlakozó 10. S/PDIF-csatlakozó 11. HDMI-csatlakozó 12. VGA-csatlakozó 13. USB 3.0 csatlakozók (2 db) 14. USB 2.0 csatlakozók (4 db) Gyorstelepítés VIGYÁZAT: Mielőtt bármilyen, az ebben a fejezetben leírt eljárásba kezdene, olvassa el a biztonsági információkat, amit a számítógépéhez adtak. További gyakorlati tanácsokat a weboldalon talál. MEGJEGYZÉS: Az alább látható eszközök közül egyesek esetleg nem találhatók meg a csomagban, ha nem rendelte meg azokat. MEGJEGYZÉS: Bizonyos kábelek nincsenek a számítógéphez mellékelve. 1. Csatlakoztassa a hálózati kábelt (opcionális). 3. ábra. Hálózati csatlakozás 2. Csatlakoztassa a telefonkábelt (opcionális). 2

3 4. ábra. Telefoncsatlakozás 3. Ha egy opcionális különálló videokártyát vásárolt, csatlakoztassa a kijelző csatlakozását a videokártya csatlakozójához. Ellenkező esetben csatlakoztassa a kijelzőt az integrált VGA- vagy HDMI-csatlakozóval. A monitort csak az alábbi kábelek egyikével csatlakoztassa: 5. ábra. VGA-csatlakozó és HDMI-csatlakozó 4. Csatlakoztassa az USB-egeret vagy -billentyűzetet (opcionális). 6. ábra. USB csatlakozás 5. Csatlakoztassa a tápkábel(eke)t. 7. ábra. Tápellátás csatlakoztatása 6. Nyomja meg a monitor és a számítógép bekapcsológombját. 3

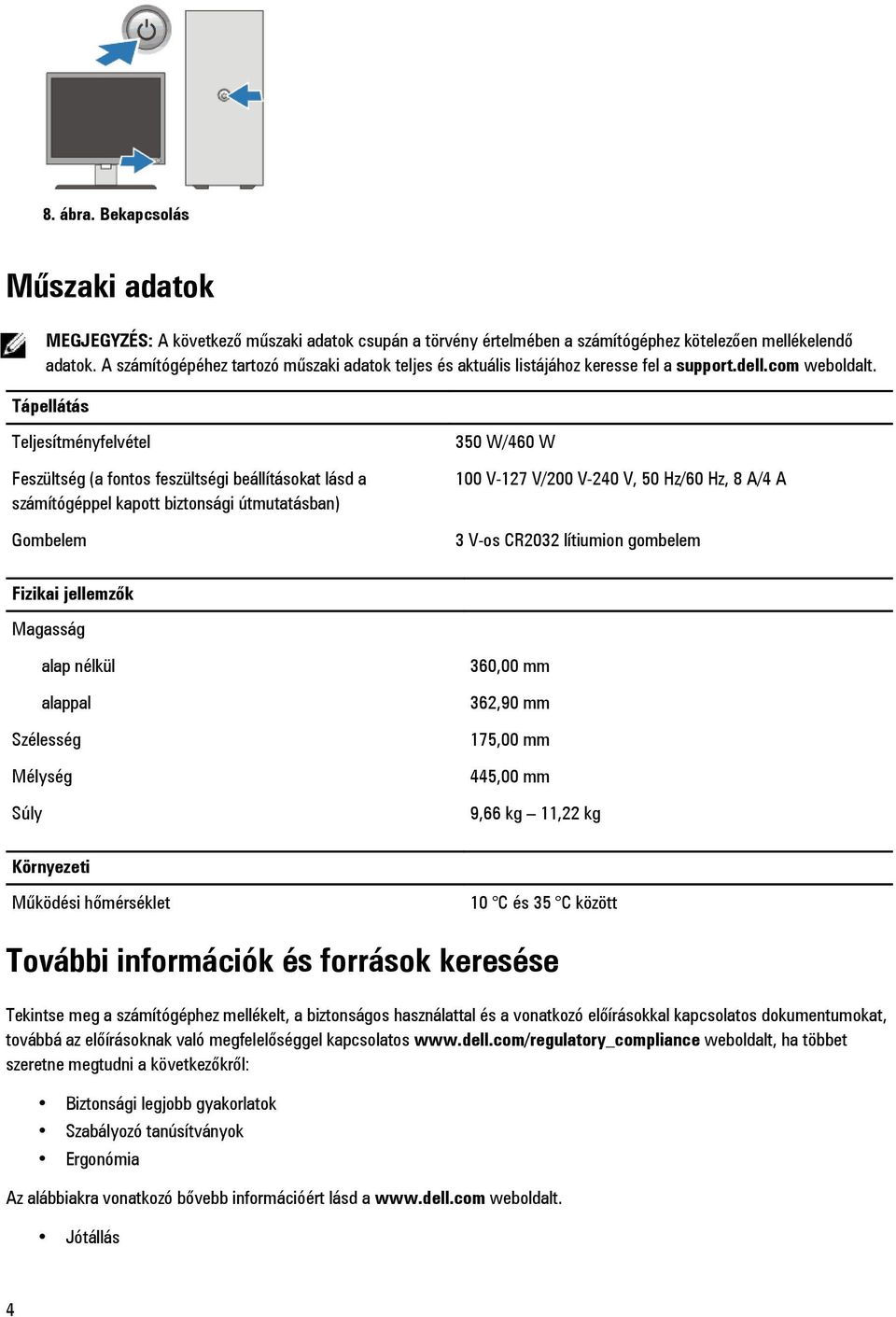

4 8. ábra. Bekapcsolás Műszaki adatok MEGJEGYZÉS: A következő műszaki adatok csupán a törvény értelmében a számítógéphez kötelezően mellékelendő adatok. A számítógépéhez tartozó műszaki adatok teljes és aktuális listájához keresse fel a support.dell.com weboldalt. Tápellátás Teljesítményfelvétel Feszültség (a fontos feszültségi beállításokat lásd a számítógéppel kapott biztonsági útmutatásban) Gombelem 350 W/460 W 100 V-127 V/200 V-240 V, 50 Hz/60 Hz, 8 A/4 A 3 V-os CR2032 lítiumion gombelem Fizikai jellemzők Magasság alap nélkül alappal Szélesség Mélység Súly 360,00 mm 362,90 mm 175,00 mm 445,00 mm 9,66 kg 11,22 kg Környezeti Működési hőmérséklet 10 C és 35 C között További információk és források keresése Tekintse meg a számítógéphez mellékelt, a biztonságos használattal és a vonatkozó előírásokkal kapcsolatos dokumentumokat, továbbá az előírásoknak való megfelelőséggel kapcsolatos weboldalt, ha többet szeretne megtudni a következőkről: Biztonsági legjobb gyakorlatok Szabályozó tanúsítványok Ergonómia Az alábbiakra vonatkozó bővebb információért lásd a weboldalt. Jótállás 4

5 Szerződési feltételek (csak Egyesült Államok) Végfelhasználói licencszerződés A termékre vonatkozó bővebb információért látogasson el a support.dell.com/manuals weboldalra. A dokumentumban közölt információk külön értesítés nélkül is megváltozhatnak Dell Inc. Minden jog fenntartva. A Dell Inc. előzetes írásos engedélye nélkül szigorúan tilos a dokumentumokat bármilyen módon sokszorosítani. A szövegben használt védjegyek: a Dell, a DELL logó, a Dell Precision, a Precision ON, az ExpressCharge, a Latitude, a Latitude ON, az OptiPlex, a Vostro és a Wi-Fi Catcher a Dell Inc. védjegye; az Intel, a Pentium, a Xeon, a Core, az Atom, a Centrino és a Celeron az Intel védjegye vagy bejegyzett védjegye az USA-ban és más országokban. Az AMD bejegyzett védjegy, az AMD Opteron, az AMD Phenom, az AMD Sempron, az AMD Athlon, az ATI Radeon és az ATI FirePro az Advanced Micro Devices, Inc. védjegye. A Microsoft, a Windows, az MS-DOS, a Windows Vista, a Windows Vista start gomb és az Office Outlook a Microsoft Corporation védjegye vagy bejegyzett védjegye az USA-ban és/vagy más országokban. A Blu-ray Disc a Blu-ray Disc Association (BDA) védjegye, amely licencszerződés keretében használható lemezek és lejátszók számára. A Bluetooth a Bluetooth SIG, Inc. védjegye, amelyet a Dell Inc. licencszerződés keretében használ. A Wi-Fi a Wireless Ethernet Compatibility Alliance, Inc. bejegyzett védjegye. A dokumentumban egyéb védjegyek és védett nevek is szerepelhetnek, amelyek a védjegyet vagy nevet bejegyeztető cégre, valamint annak termékeire vonatkoznak. A Dell Computer Corporation kizárólag a saját védjegyeiből és bejegyzett neveiből eredő jogi igényeket érvényesíti. 5
