MŰSZAKI LEÍRÁS. A TT01 típusú infrás fertőtlenítőszer adagolóhoz. Tápfeszültség 6 x 1,5 AA, vagy 1 db (9V) elem

Átírás

1 MŰSZAKI LEÍRÁS A TT01 típusú infrás fertőtlenítőszer adagolóhoz Műszaki adatok: Típus TT01 Anyaga ABS, fehér Tápfeszültség 9 V DC Elem típusa 6 x 1,5 AA, vagy 1 db (9V) elem Méretek 121x113x265 mm Szappan tartály térfogata 800 ml Érzékelési távolság alapbeállítása cm Működési idő automatikus Alkalmazási hőmérséklet tartomány 5-40 C Érzékelési késedelem sec. Adagolt fertőtlenítőszer mennyisége ml Adagolható szer viszkozítása dpa Védettségi fokozat IP65 Nyilatkozat: A készülék megfelelnek a 79/1997.(XII.31.) IKIM rendelet előírásainak Működés: 1. Helyezze a kezét a fertőtlenítőszer-adagoló alá. Ekkor a szenzor működésbe lép, és a készülék ml a fertőtlenítőszert fecskendez a kezére. Amennyiben több fertőtlenítőszerre van szüksége, ismételje meg a folyamatot, úgy hogy legalább 1 mp-et vár. Ne nyomkodja az adagoló csövet mert az a készülék károsodásához vezethet! 2. Feltöltéskor mindig vegye ki a tartályt a készülékből és soha ne töltse fel úgy, hogy az a készülékben van! Biztonságtechnikai előírások: 1. Ellenőrizze hogy a felszerelés helyeként választott fal sima és tiszta 2. Vegye figyelembe, hogy a távolság két adagoló között vagy a fal függőleges szélétől min. 20 cm legyen! 3. Vegye figyelembe, hogy a szenzor és a mosdópult közti távolságnak nagyobbnak kell lenni, mint 25 cm! (1 sz. Ábra) 4. Ha a távolság kisebb mint 25 cm, ellenőrizze a készülék alkalmazhatóságát, és végezze el a szenzor érzékenység beállítását, melynek menetét a későbbiek folyamán részletezünk.

2 1 sz. ábra Üzembe helyezés: 1. Helyezze el a sablont a kívánt helyre a falon (1.) 2. Fúrjon két átm. 6 mm-es furatot, és helyezze bele a tipliket (2.) 3. Helyezze fel a fali tartót, és csavarjon be 2 csavart a feltiplizett furatba, majd rögzítse 4. Vegye le a szappanadagoló burkolatát, használja a dobozban található kulcsot a nyitáshoz! 5. Vegye ki a tartályt 6. Akassza fel az adagolót a csavarokra 7. Húzza meg a csavarokat (3) 8. Vegye le az elemtakaró fedelét, és helyezze az elemet az elemtartóba. A hosszú működés biztosítása érdekében használjon tartós elemeket 9. A tartályt, nyissa ki majd töltse fel megfelelő szerrel. Zárja be gondosan és a kicseppent szert távolítsa el, majd helyezze vissza a tartályt eredeti helyzetébe, csukja vissza a házat és zárja be (4-5). 10. Várjon 5 mp-t majd helyezze a kezét az adagoló alá. A LED világítani fog és az adagoló egy adagot fecskendez. 11. Első használatkor ismételje meg a 10-es pontot, hogy a fertőtlenítőszer adagoló csöve feltöltődjön. 12. A villogó LED alacsony elem-töltöttségi szintet jelez. Cserélje ki az elemeket! Ha probléma továbbra is fennáll, forduljon szakszervízhez (4 sz. Ábra).

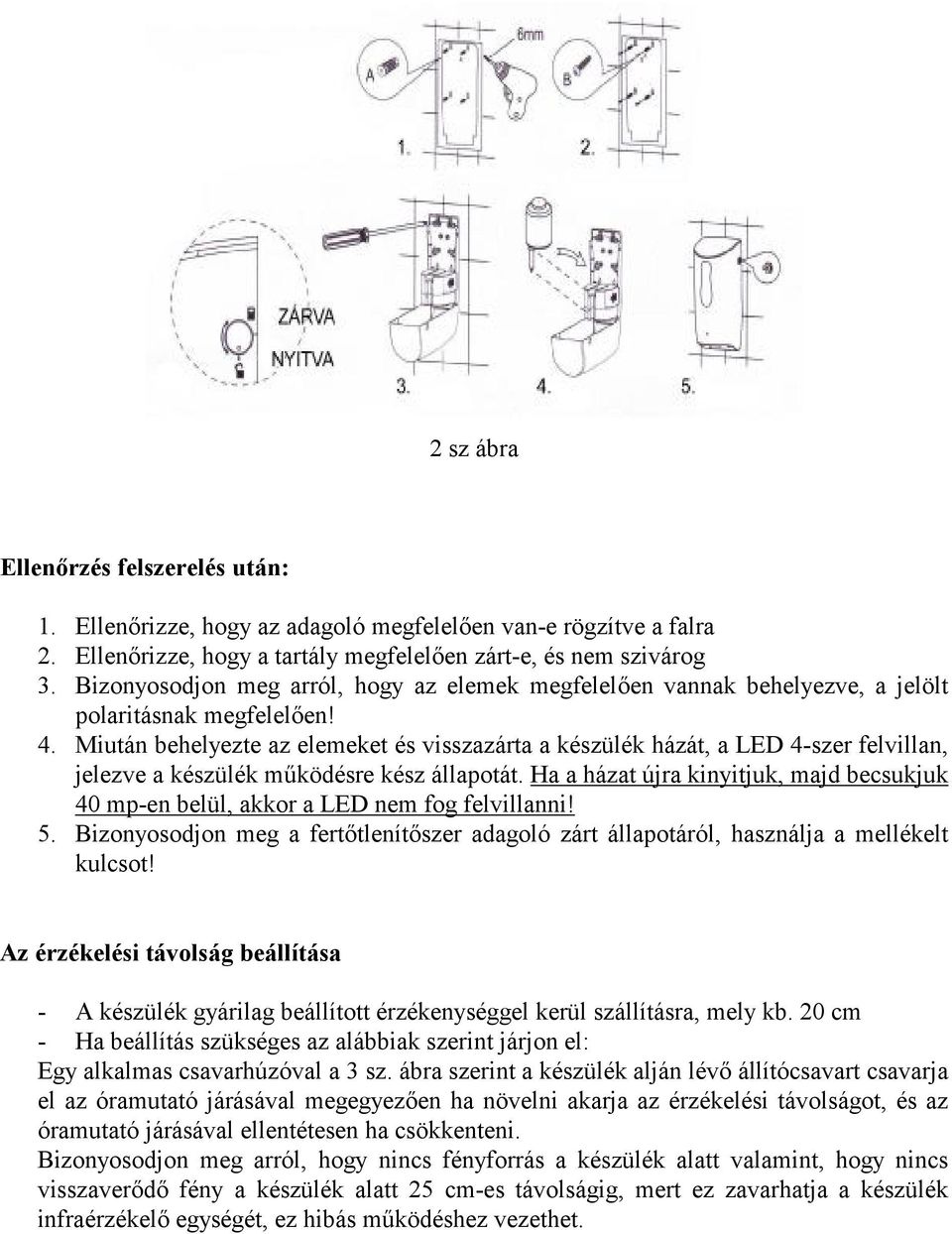

3 2 sz ábra Ellenőrzés felszerelés után: 1. Ellenőrizze, hogy az adagoló megfelelően van-e rögzítve a falra 2. Ellenőrizze, hogy a tartály megfelelően zárt-e, és nem szivárog 3. Bizonyosodjon meg arról, hogy az elemek megfelelően vannak behelyezve, a jelölt polaritásnak megfelelően! 4. Miután behelyezte az elemeket és visszazárta a készülék házát, a LED 4-szer felvillan, jelezve a készülék működésre kész állapotát. Ha a házat újra kinyitjuk, majd becsukjuk 40 mp-en belül, akkor a LED nem fog felvillanni! 5. Bizonyosodjon meg a fertőtlenítőszer adagoló zárt állapotáról, használja a mellékelt kulcsot! Az érzékelési távolság beállítása - A készülék gyárilag beállított érzékenységgel kerül szállításra, mely kb. 20 cm - Ha beállítás szükséges az alábbiak szerint járjon el: Egy alkalmas csavarhúzóval a 3 sz. ábra szerint a készülék alján lévő állítócsavart csavarja el az óramutató járásával megegyezően ha növelni akarja az érzékelési távolságot, és az óramutató járásával ellentétesen ha csökkenteni. Bizonyosodjon meg arról, hogy nincs fényforrás a készülék alatt valamint, hogy nincs visszaverődő fény a készülék alatt 25 cm-es távolságig, mert ez zavarhatja a készülék infraérzékelő egységét, ez hibás működéshez vezethet.

4 3 sz. Ábra Hibaelhárítás: Probléma A LED nem jelez A LED folyamatosan villog Nincs fertőtlenítőszer adagolás a motor működésekor Megoldás - ellenőrizze az elemeket, szükség szerint használjon új elemet és bizonyosodjon meg róla, hogy azok megfelelően vannak behelyezve - ellenőrizze, hogy az érzékelő borítása nem szennyezett-e, ha igen tisztítsa meg - ellenőrizze a szenzornál beállított érzékelési távolságot, ha szükséges korrigálja. - az elemek lemerülésére figyelmeztet, cseréljen elemet a 4 sz. ábra alapján - a szenzor folyamatosan aktivált, távolítson el minden tárgyat a készülék alól, ha szükséges, korrigálja az érzékenységet - ha a fentiek nem oldják meg a problémát forduljon a készülék forgalmazójához A fertőtlenítőszer adagolócső eltömődött. Tisztítsa ki a tartályt és a csövet, vagy cserélje ki azokat Nem megfelelő a fertőtlenítőszer adagolása - Az adagolandó szer bekeményedése esetén, mossa át a csövet és a tartályt. Használjon megfelelő viszkozitású szert

5 4. sz. ábra Karbantartás, tisztítás: 1. Tisztítsa ki az adagolótartályt minden utántöltés előtt! 2. Csak az előírt viszkozitási tartományba eső szert használjon! 3. Ne merítse a készüléket vízbe és ne tisztítson a készülék közvetlen környezetében folyó vízzel, mert ez rövidzárlatot és az érzékelő elektronika tönkremenetelét okozhatja. Ha nem használja a készüléket távolítsa el az elemeket. Ne javítsa a készüléket, hiba esetén forduljon szakszervízhez!

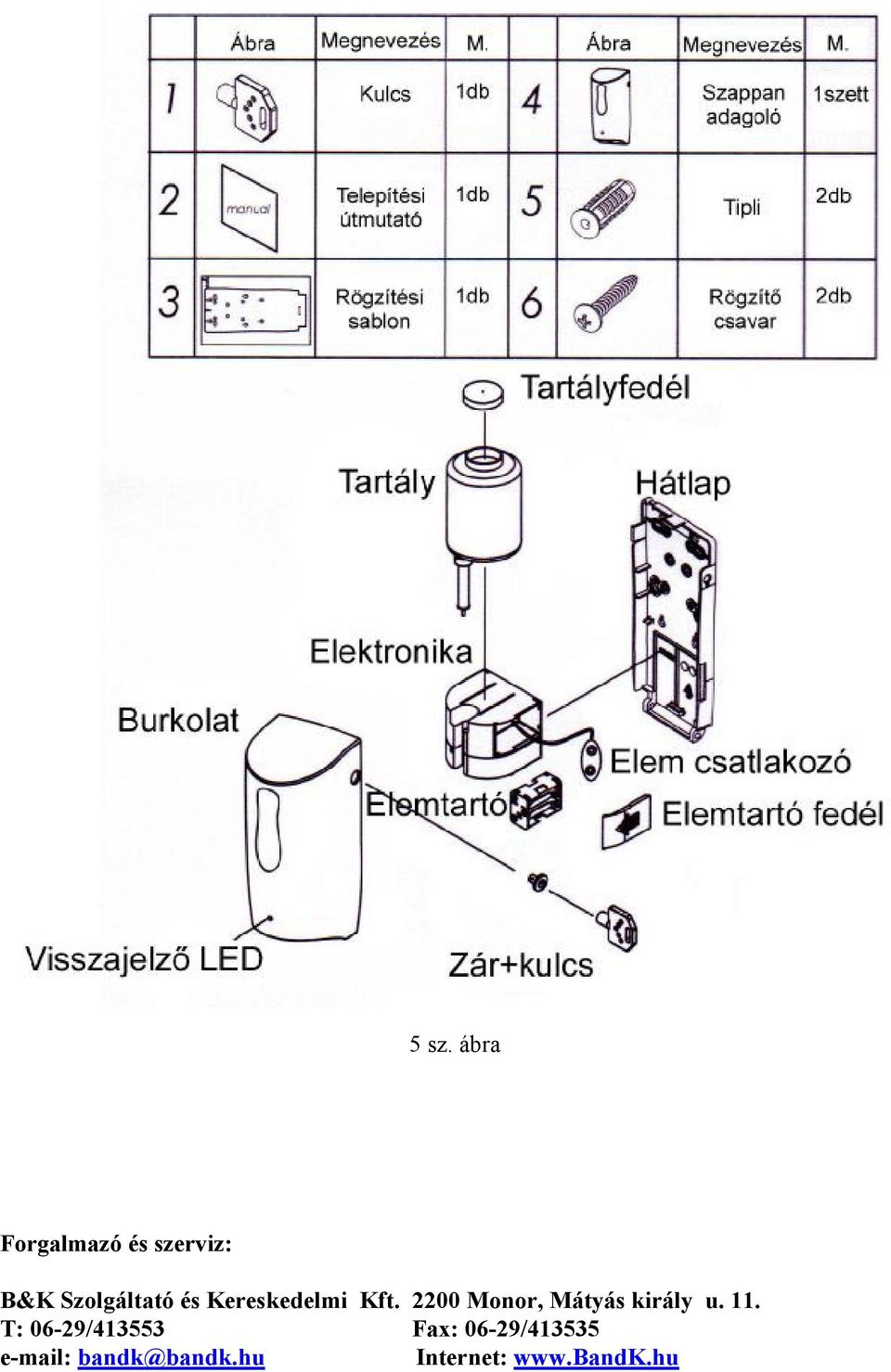

6 5 sz. ábra Forgalmazó és szerviz: B&K Szolgáltató és Kereskedelmi Kft Monor, Mátyás király u. 11. T: 06-29/ Fax: 06-29/ Internet:
