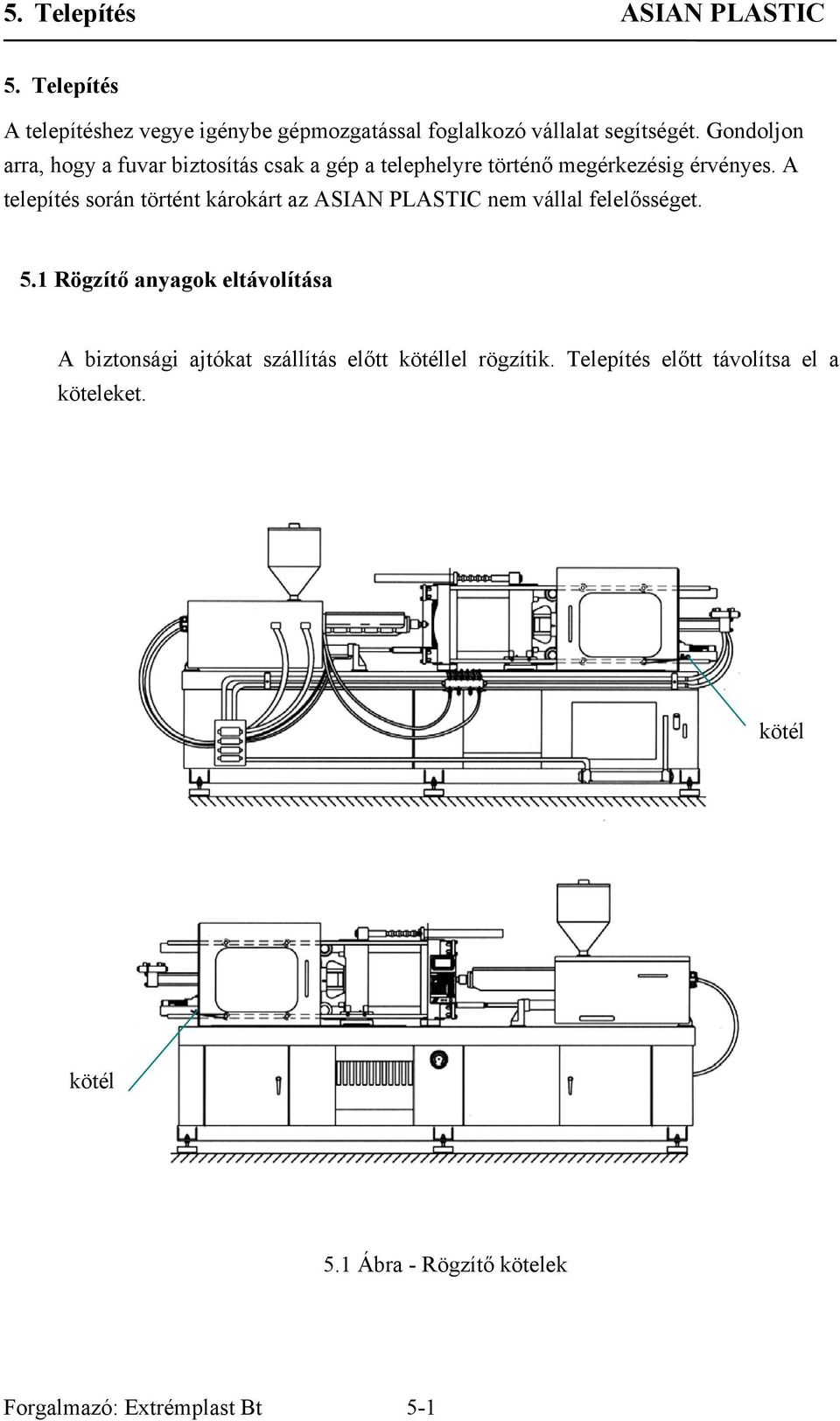

1 5. Telepítés A telepítéshez vegye igénybe gépmozgatással foglalkozó vállalat segítségét. Gondoljon arra, hogy a fuvar biztosítás csak a gép a telephelyre történő megérkezésig érvényes. A telepítés során történt károkárt az ASIAN PLASTIC nem vállal felelősséget. 5.1 Rögzítő anyagok eltávolítása A biztonsági ajtókat szállítás előtt kötéllel rögzítik. Telepítés előtt távolítsa el a köteleket. kötél kötél 5.1 Ábra - Rögzítő kötelek Forgalmazó: Extrémplast Bt 5-1

A telepítés során történt károkárt az ASIAN PLASTIC nem vállal felelősséget. 5.

2 5.2 Anti-vibrációs talpak (1) Mozgassa a gépet a felállítás helyszínére. Minél alacsonyabban történjék az emelés. Csak jogosult személy végezheti a mozgatást. (2) Helyezze az anti-vibrációs talpakat a helyükre. Lásd az ábrát. (3) A talpak csavarjait a gép vázkeretén lévő furatokba kell illeszteni, majd az anyákat is csavarja be. (4) Állítsa be a csavarokat úgy, hogy a gép vízszintes helyzetbe kerüljön. A tőcsavar anya ház alátét gumi Részlet A 5.2 Ábra - Anti-vibrációs talpak Forgalmazó: Extrémplast Bt 5-2

(3) A talpak csavarjait a gép vázkeretén lévő furatokba kell illeszteni, majd az anyákat is csavarja be.

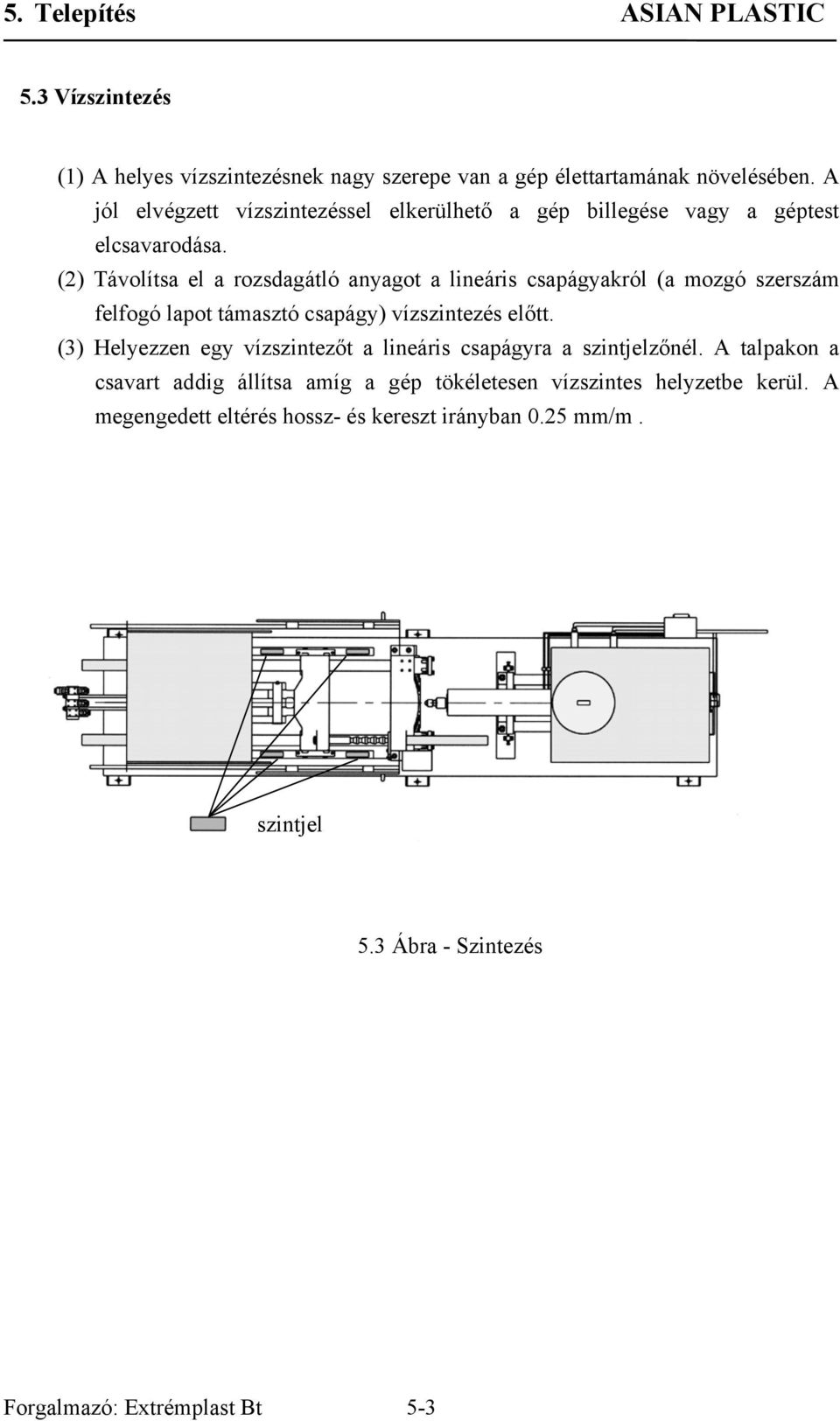

3 5.3 Vízszintezés (1) A helyes vízszintezésnek nagy szerepe van a gép élettartamának növelésében. A jól elvégzett vízszintezéssel elkerülhető a gép billegése vagy a géptest elcsavarodása. (2) Távolítsa el a rozsdagátló anyagot a lineáris csapágyakról (a mozgó szerszám felfogó lapot támasztó csapágy) vízszintezés előtt. (3) Helyezzen egy vízszintezőt a lineáris csapágyra a szintjelzőnél. A talpakon a csavart addig állítsa amíg a gép tökéletesen vízszintes helyzetbe kerül. A megengedett eltérés hossz- és kereszt irányban 0.25 mm/m. szintjel 5.3 Ábra - Szintezés Forgalmazó: Extrémplast Bt 5-3

(2) Távolítsa el a rozsdagátló anyagot a lineáris csapágyakról (a mozgó szerszám felfogó lapot támasztó csapágy) vízszintezés előtt.

4 5.4 Elektromos csatlakozás (1) Csak képzett villanyszerelő végezheti a gép bekötését. (2) Bekötés előtt kapcsolja ki a hálózat megszakítóját. (3) A földelő vezetéket kapcsolja az üzem földelő hálózatához. A kábel keresztmetszete egyezzen meg a betáp kábel keresztmetszetével. (4) A kábel másik végét kösse be a megszakító dobozba. Megszakítót vagy olvadóbiztosítót egyaránt használhat. Forgalmazó: Extrémplast Bt 5-4

(3) A földelő vezetéket kapcsolja az üzem földelő hálózatához.

5 5.5 Hűtővíz csatlakozás (1) Flexibilis tömlőt használjon a csatlakoztatáshoz. Merev fém cső nem alkalmas. (2) A hidraulika olaj hűtő, a szerszám hűtővíz elosztó és a garathűtés csatlakozó pontjai a gép hátoldalán találhatók, lásd az alábbi ábrát. SM kimenet (3/8 inch) bemenet (3/8 inch) kimenet (1 inch) bemenet (1 inch) Olaj hűtő kimenet (3/4 inch) bemenet (3/4 inch) Hűtővíz elosztó (4 körös) kimenet (3/8 inch) bemenet (3/8 inch) Kimenet (1 inch) Olaj hűtő kimenet (3/4 inch) bemenet (3/4 inch) bemenet (1 inch) SM 360,460 Hűtővíz elosztó (8 körös) 5.4 Ábra Hűtővíz csatlakozások Forgalmazó: Extrémplast Bt 5-5

SM 60 260 kimenet (3/8 inch) bemenet (3/8 inch) kimenet (1 inch) bemenet (1 inch) Olaj hűtő kimenet (3/4 inch) bemenet (3/4 inch) Hűtővíz elosztó (4 körös)

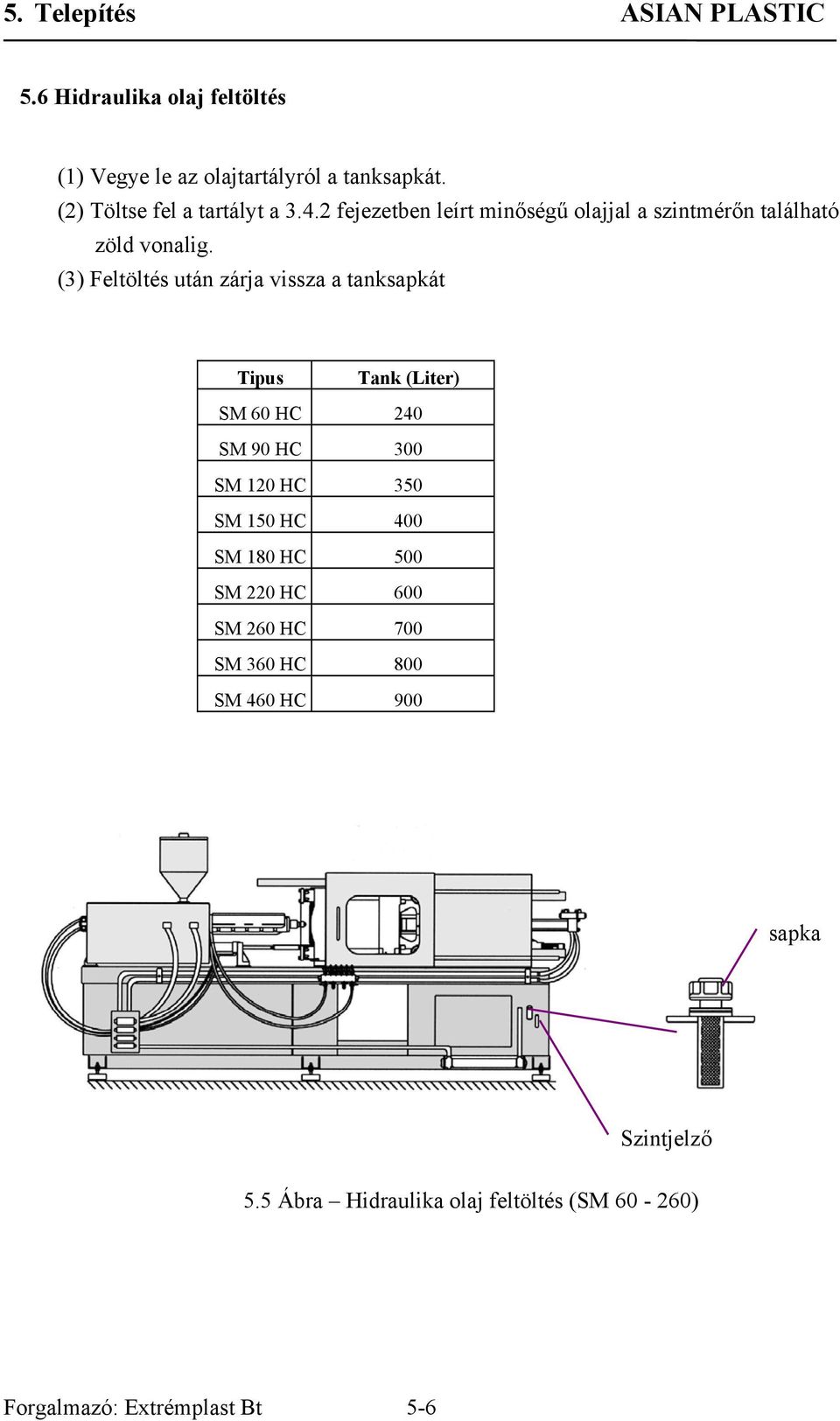

6 5.6 Hidraulika olaj feltöltés (1) Vegye le az olajtartályról a tanksapkát. (2) Töltse fel a tartályt a fejezetben leírt minőségű olajjal a szintmérőn található zöld vonalig. (3) Feltöltés után zárja vissza a tanksapkát Tipus Tank (Liter) SM 60 HC 240 SM 90 HC 300 SM 120 HC 350 SM 150 HC 400 SM 180 HC 500 SM 220 HC 600 SM 260 HC 700 SM 360 HC 800 SM 460 HC 900 sapka Szintjelző 5.5 Ábra Hidraulika olaj feltöltés (SM ) Forgalmazó: Extrémplast Bt 5-6

(3) Feltöltés után zárja vissza a tanksapkát Tipus Tank (Liter) SM 60 HC 240 SM 90 HC 300 SM 120 HC 350 SM 150 HC

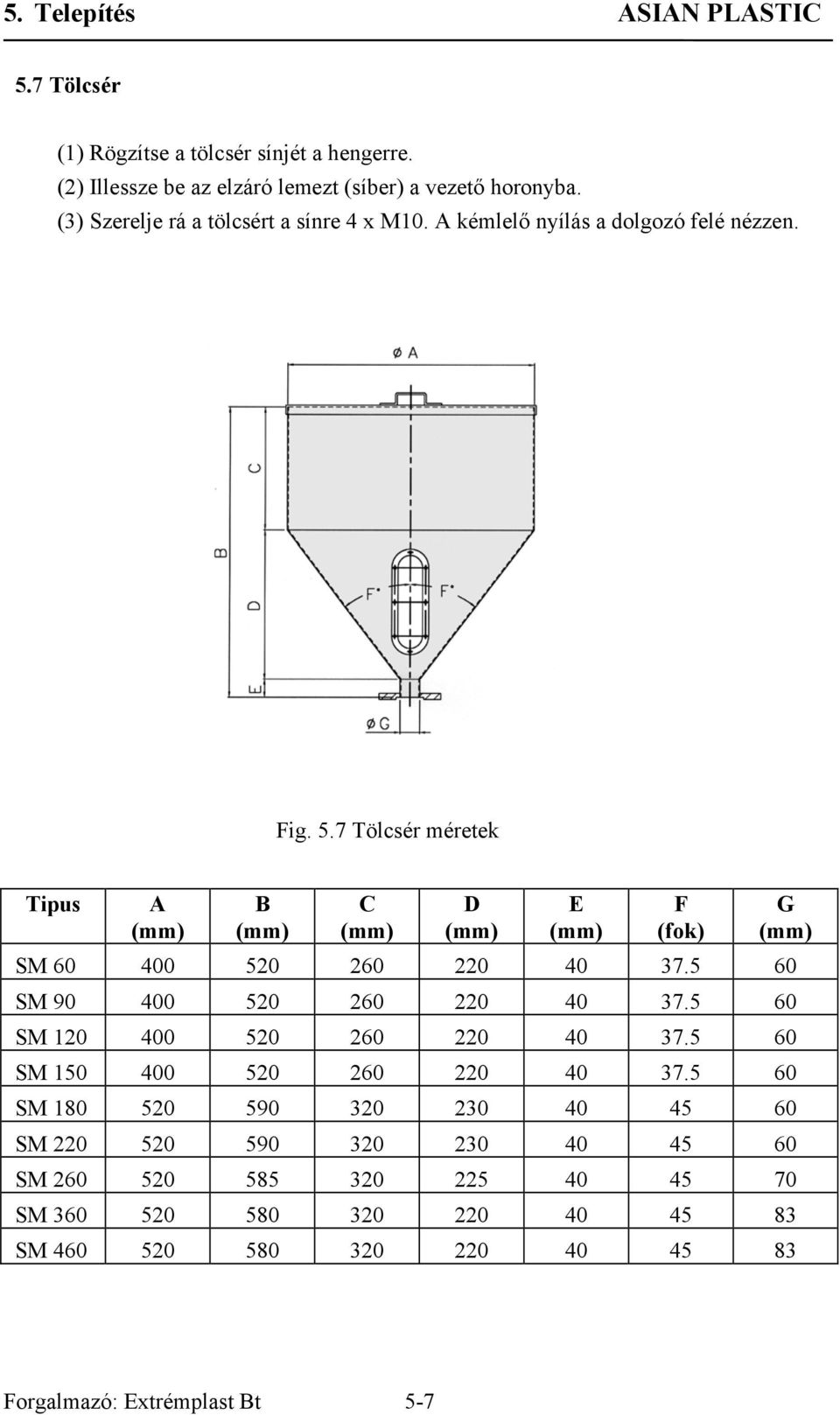

7 5.7 Tölcsér (1) Rögzítse a tölcsér sínjét a hengerre. (2) Illessze be az elzáró lemezt (síber) a vezető horonyba. (3) Szerelje rá a tölcsért a sínre 4 x M10. A kémlelő nyílás a dolgozó felé nézzen. Fig. 5.7 Tölcsér méretek Tipus A B C D E F (fok) G SM SM SM SM SM SM SM SM SM Forgalmazó: Extrémplast Bt 5-7

7 Tölcsér méretek Tipus A B C D E F (fok) G SM 60 400 520 260 220 40 37.5 60 SM 90 400 520 260 220 40 37.5 60 SM 120 400 520 260 220 40 37.

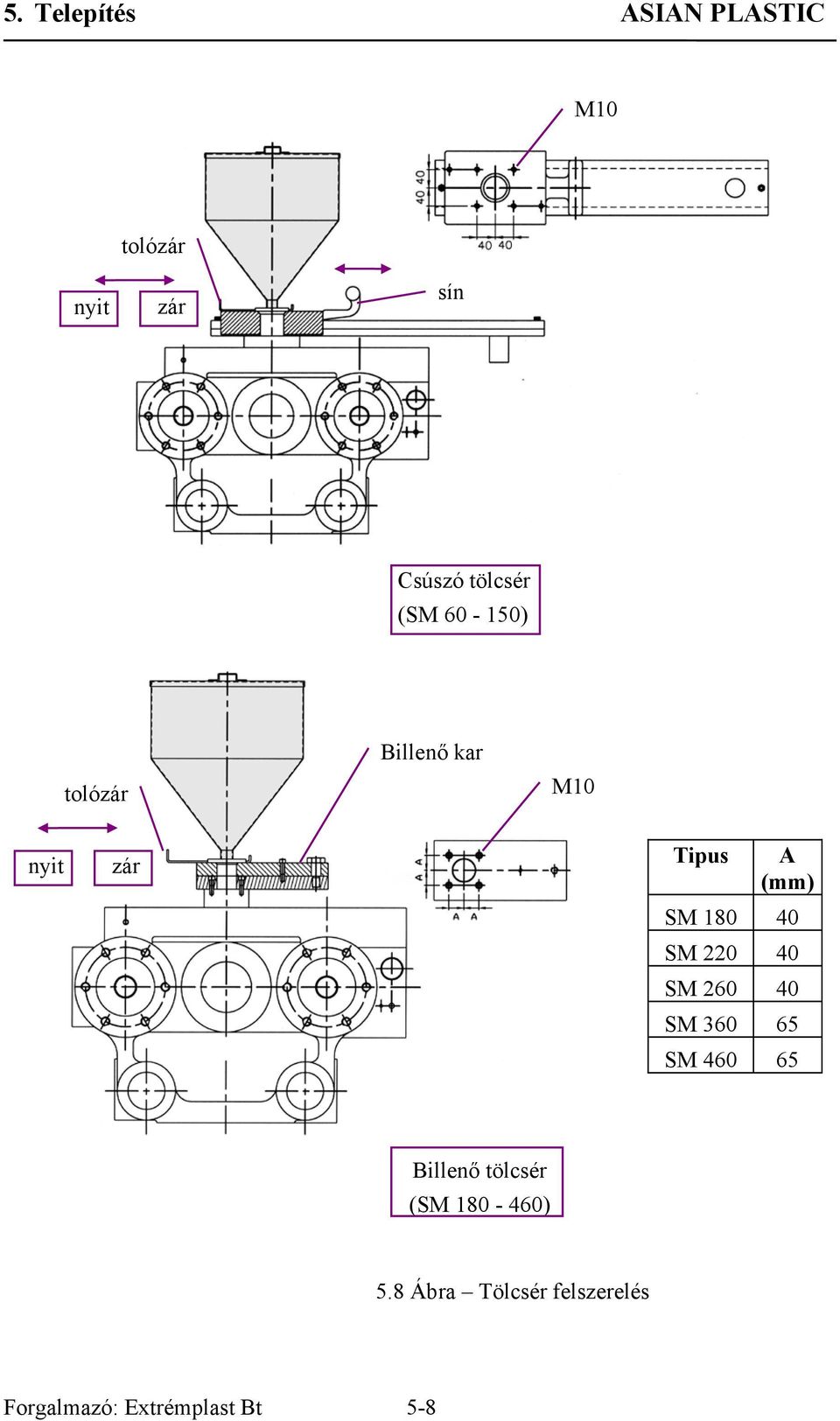

8 M10 tolózár nyit zár sín Csúszó tölcsér (SM ) tolózár Billenő kar M10 nyit zár Tipus A SM SM SM SM SM Billenő tölcsér (SM ) 5.8 Ábra Tölcsér felszerelés Forgalmazó: Extrémplast Bt 5-8

40 SM 260 40 SM 360 65 SM 460 65 Billenő tölcsér (SM

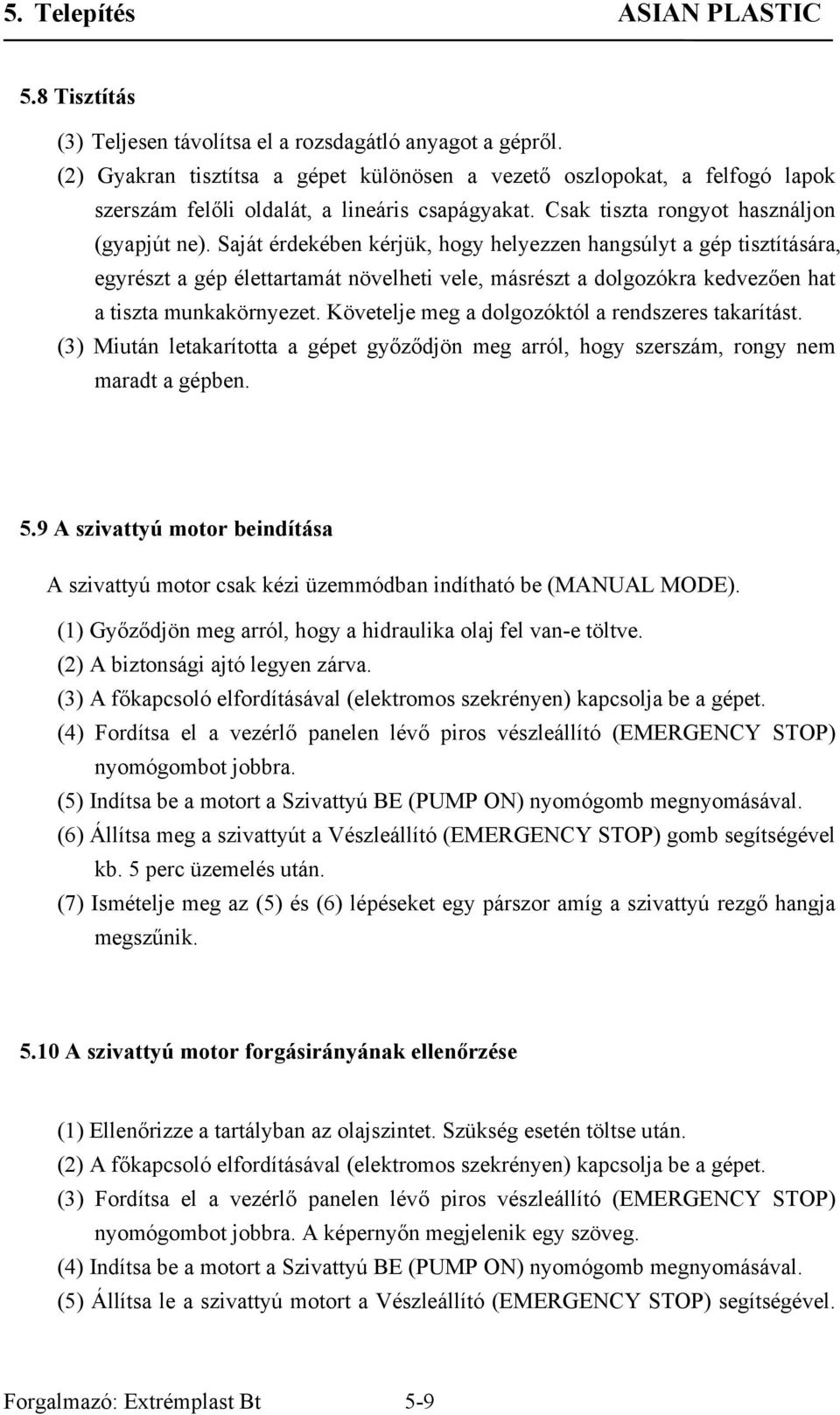

9 5.8 Tisztítás (3) Teljesen távolítsa el a rozsdagátló anyagot a gépről. (2) Gyakran tisztítsa a gépet különösen a vezető oszlopokat, a felfogó lapok szerszám felőli oldalát, a lineáris csapágyakat. Csak tiszta rongyot használjon (gyapjút ne). Saját érdekében kérjük, hogy helyezzen hangsúlyt a gép tisztítására, egyrészt a gép élettartamát növelheti vele, másrészt a dolgozókra kedvezően hat a tiszta munkakörnyezet. Követelje meg a dolgozóktól a rendszeres takarítást. (3) Miután letakarította a gépet győződjön meg arról, hogy szerszám, rongy nem maradt a gépben. 5.9 A szivattyú motor beindítása A szivattyú motor csak kézi üzemmódban indítható be (MANUAL MODE). (1) Győződjön meg arról, hogy a hidraulika olaj fel van-e töltve. (2) A biztonsági ajtó legyen zárva. (3) A főkapcsoló elfordításával (elektromos szekrényen) kapcsolja be a gépet. (4) Fordítsa el a vezérlő panelen lévő piros vészleállító (EMERGENCY STOP) nyomógombot jobbra. (5) Indítsa be a motort a Szivattyú BE (PUMP ON) nyomógomb megnyomásával. (6) Állítsa meg a szivattyút a Vészleállító (EMERGENCY STOP) gomb segítségével kb. 5 perc üzemelés után. (7) Ismételje meg az (5) és (6) lépéseket egy párszor amíg a szivattyú rezgő hangja megszűnik A szivattyú motor forgásirányának ellenőrzése (1) Ellenőrizze a tartályban az olajszintet. Szükség esetén töltse után. (2) A főkapcsoló elfordításával (elektromos szekrényen) kapcsolja be a gépet. (3) Fordítsa el a vezérlő panelen lévő piros vészleállító (EMERGENCY STOP) nyomógombot jobbra. A képernyőn megjelenik egy szöveg. (4) Indítsa be a motort a Szivattyú BE (PUMP ON) nyomógomb megnyomásával. (5) Állítsa le a szivattyú motort a Vészleállító (EMERGENCY STOP) segítségével. Forgalmazó: Extrémplast Bt 5-9

Saját érdekében kérjük, hogy helyezzen hangsúlyt a gép tisztítására, egyrészt a gép élettartamát növelheti vele, másrészt a dolgozókra kedvezően hat a tiszta munkakörnyezet.

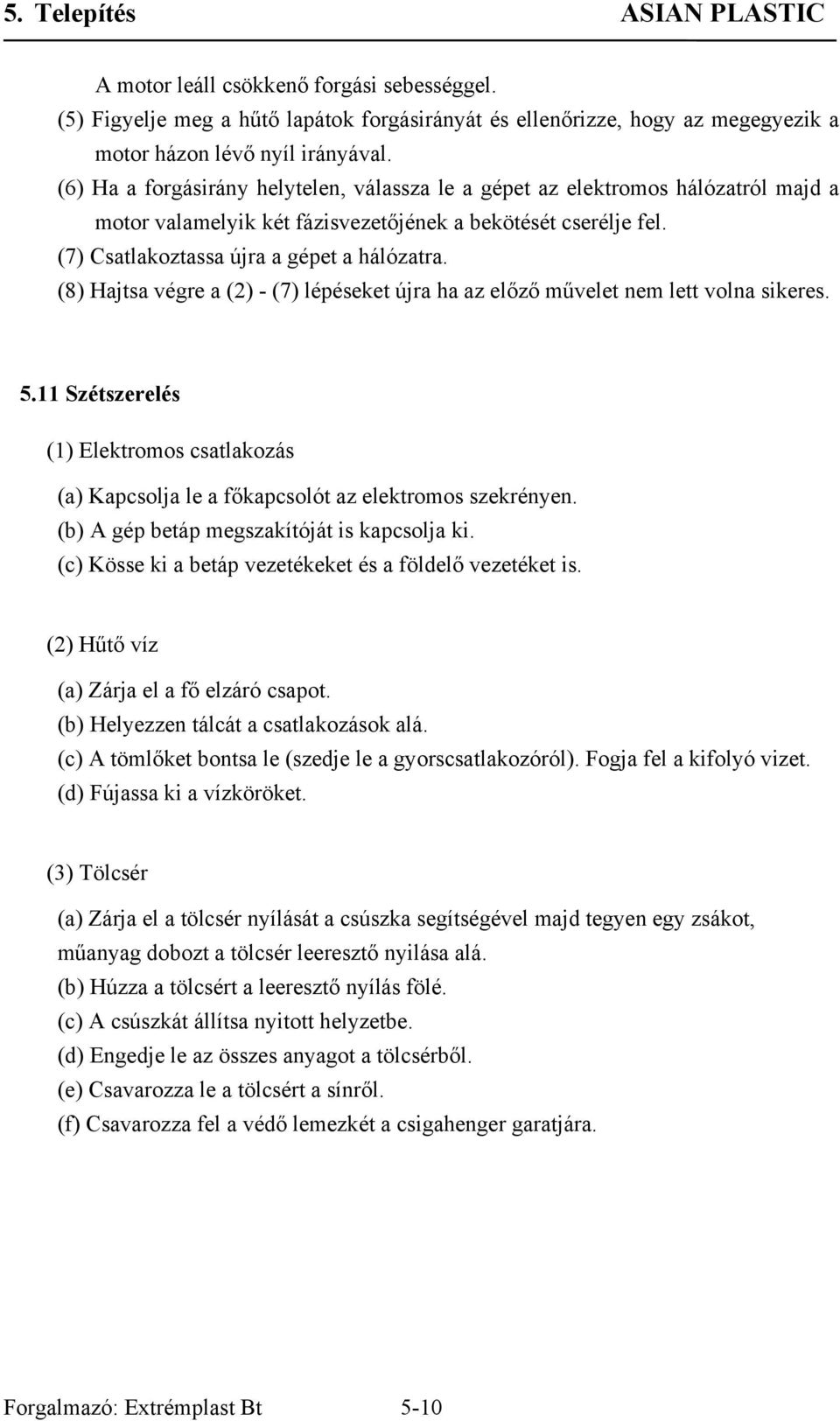

10 A motor leáll csökkenő forgási sebességgel. (5) Figyelje meg a hűtő lapátok forgásirányát és ellenőrizze, hogy az megegyezik a motor házon lévő nyíl irányával. (6) Ha a forgásirány helytelen, válassza le a gépet az elektromos hálózatról majd a motor valamelyik két fázisvezetőjének a bekötését cserélje fel. (7) Csatlakoztassa újra a gépet a hálózatra. (8) Hajtsa végre a (2) - (7) lépéseket újra ha az előző művelet nem lett volna sikeres Szétszerelés (1) Elektromos csatlakozás (a) Kapcsolja le a főkapcsolót az elektromos szekrényen. (b) A gép betáp megszakítóját is kapcsolja ki. (c) Kösse ki a betáp vezetékeket és a földelő vezetéket is. (2) Hűtő víz (a) Zárja el a fő elzáró csapot. (b) Helyezzen tálcát a csatlakozások alá. (c) A tömlőket bontsa le (szedje le a gyorscsatlakozóról). Fogja fel a kifolyó vizet. (d) Fújassa ki a vízköröket. (3) Tölcsér (a) Zárja el a tölcsér nyílását a csúszka segítségével majd tegyen egy zsákot, műanyag dobozt a tölcsér leeresztő nyilása alá. (b) Húzza a tölcsért a leeresztő nyílás fölé. (c) A csúszkát állítsa nyitott helyzetbe. (d) Engedje le az összes anyagot a tölcsérből. (e) Csavarozza le a tölcsért a sínről. (f) Csavarozza fel a védő lemezkét a csigahenger garatjára. Forgalmazó: Extrémplast Bt 5-10

(8) Hajtsa végre a (2) - (7) lépéseket újra ha az előző művelet nem lett volna sikeres. 5.11 Szétszerelés (1) Elektromos csatlakozás (a) Kapcsolja le a főkapcsolót az elektromos szekrényen.
