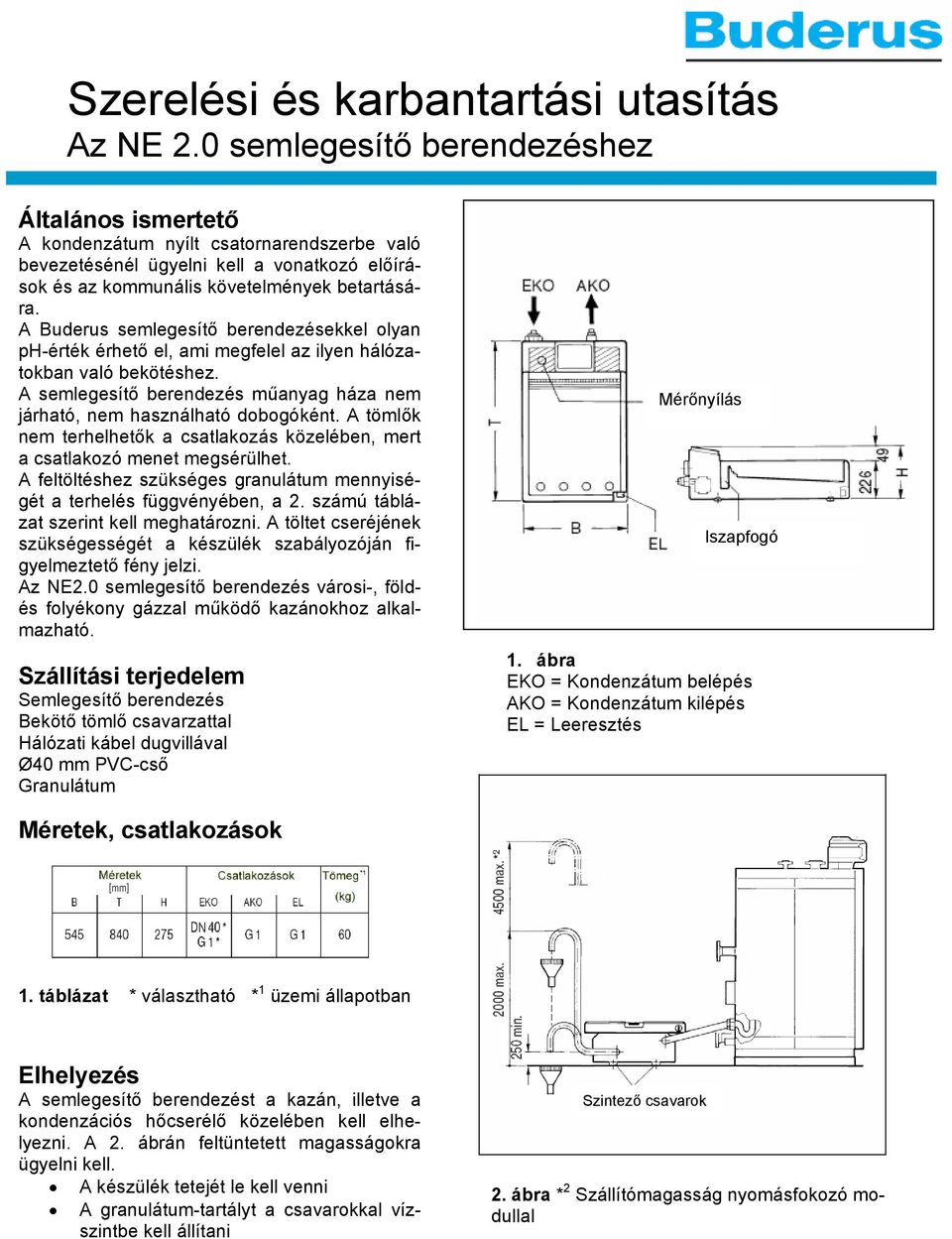

1 Szerelési és karbantartási utasítás Az NE 2.0 semlegesítő berendezéshez Általános ismertető A kondenzátum nyílt csatornarendszerbe való bevezetésénél ügyelni kell a vonatkozó előírások és az kommunális követelmények betartására. A Buderus semlegesítő berendezésekkel olyan ph-érték érhető el, ami megfelel az ilyen hálózatokban való bekötéshez. A semlegesítő berendezés műanyag háza nem járható, nem használható dobogóként. A tömlők nem terhelhetők a csatlakozás közelében, mert a csatlakozó menet megsérülhet. A feltöltéshez szükséges granulátum mennyiségét a terhelés függvényében, a 2. számú táblázat szerint kell meghatározni. A töltet cseréjének szükségességét a készülék szabályozóján figyelmeztető fény jelzi. Az NE2.0 semlegesítő berendezés városi-, földés folyékony gázzal működő kazánokhoz alkalmazható. Szállítási terjedelem Semlegesítő berendezés Bekötő tömlő csavarzattal Hálózati kábel dugvillával Ø40 mm PVC-cső Granulátum Mérőnyílás Iszapfogó 1. ábra EKO = Kondenzátum belépés AKO = Kondenzátum kilépés EL = Leeresztés Méretek, csatlakozások 1. táblázat * választható * 1 üzemi állapotban Elhelyezés A semlegesítő berendezést a kazán, illetve a kondenzációs hőcserélő közelében kell elhelyezni. A 2. ábrán feltüntetett magasságokra ügyelni kell. A készülék tetejét le kell venni A granulátum-tartályt a csavarokkal vízszintbe kell állítani Szintező csavarok 2. ábra * 2 Szállítómagasság nyomásfokozó modullal

2 Beüzemelés Figyelem: Valamennyi, a kondenzátummal érintkező vezetéknek és csatlakozónak (pl. a füstgáz elvezető rendszer) műanyagból vagy rozsdamentes acélból kell lennie! Amennyiben Ø40 mm méretű a kazán kondenzátum csatlakozása, azt a semlegesítő berendezéshez PVC-csővel a megfelelő csonkkal kell csatlakoztatni (3. ábra). Csavarja le a hollandi anyát, távolítsa el a tömlővéget és az átmeneti idomot A PVC-csövet a tömítéssel együtt rögzítse a hollandi anyával (3. ábra) 3. ábra Rögzítse a bekötő tömlőt a bilinccsel a kazán, illetve a hőcserélő kondenzátum csonkjára A bekötő tömlő másik végét az EKO jelű csonkra kösse rá (1., 2. és 3. ábrák) Figyelem! Amennyiben a kazán illetve a hőcserélő nem rendelkezik szifonnal, a tömlőt szifonszerűen, de megtörés nélkül kell vezetni (a hőcserélő szerelési utasításának betartásával!). A kifolyótömlőt* rögzítse az AKO jelű csonkhoz bilinccsel, és vezesse az összefolyóhoz Csatlakoztassa a hálózati vezeték dugaszát (4. ábra) A dugaszokat takaró sínt csúsztassa a helyére és rögzítse egy lemezcsavarral (4. ábra) 4. ábra * a szállítási egység nem tartalmazza Töltse fel a készüléket granulátummal, a 2. táblázat szerint mennyiséggel 2. táblázat Figyelem! A granulátum gyártójának biztonsági előírásait be kell tartani! 5. ábra

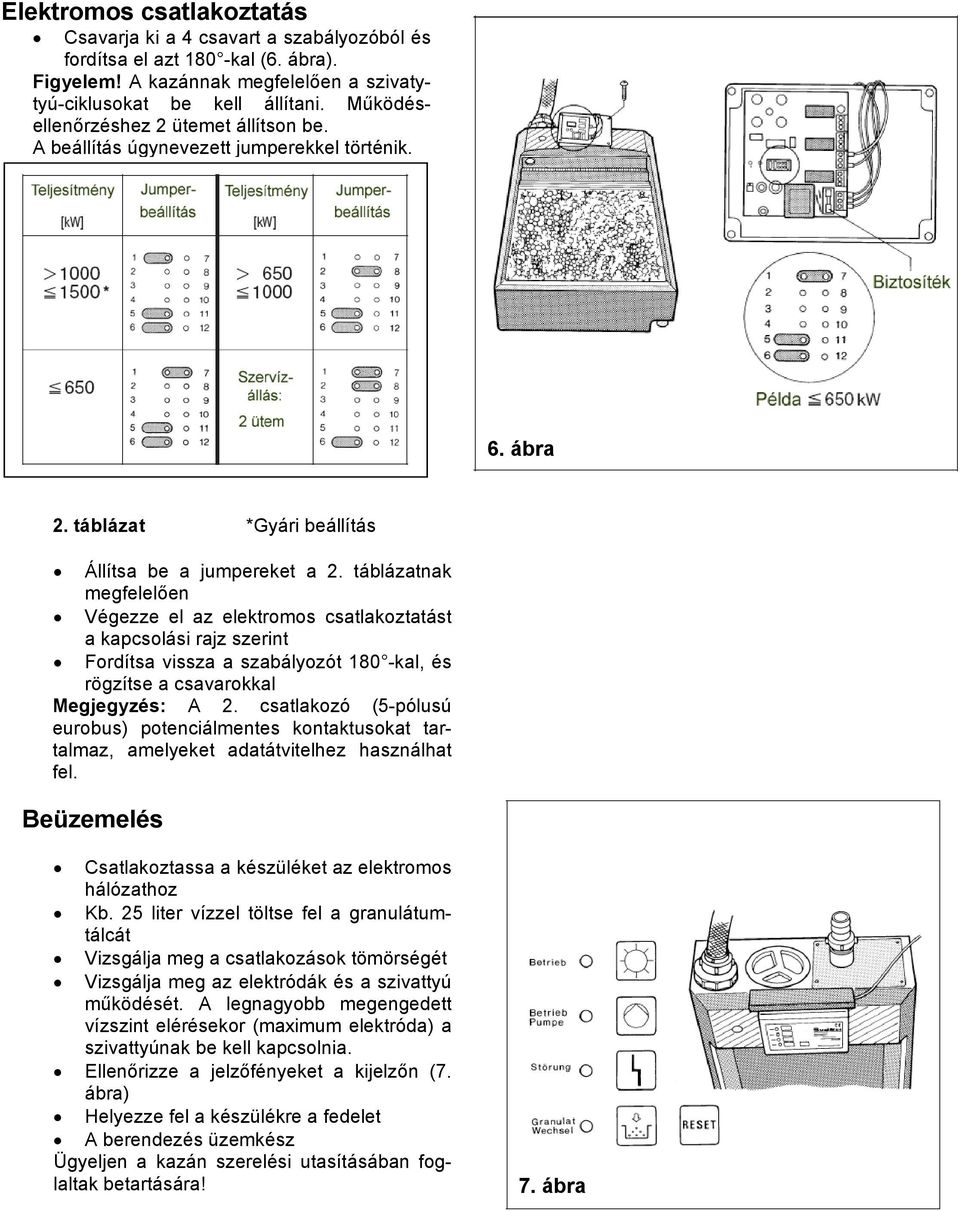

3 Elektromos csatlakoztatás Csavarja ki a 4 csavart a szabályozóból és fordítsa el azt 180 -kal (6. ábra). Figyelem! A kazánnak megfelelően a szivatytyú-ciklusokat be kell állítani. Működésellenőrzéshez 2 ütemet állítson be. A beállítás úgynevezett jumperekkel történik. 6. ábra 2. táblázat *Gyári beállítás Állítsa be a jumpereket a 2. táblázatnak megfelelően Végezze el az elektromos csatlakoztatást a kapcsolási rajz szerint Fordítsa vissza a szabályozót 180 -kal, és rögzítse a csavarokkal Megjegyzés: A 2. csatlakozó (5-pólusú eurobus) potenciálmentes kontaktusokat tartalmaz, amelyeket adatátvitelhez használhat fel. Beüzemelés Csatlakoztassa a készüléket az elektromos hálózathoz Kb. 25 liter vízzel töltse fel a granulátumtálcát Vizsgálja meg a csatlakozások tömörségét Vizsgálja meg az elektródák és a szivattyú működését. A legnagyobb megengedett vízszint elérésekor (maximum elektróda) a szivattyúnak be kell kapcsolnia. Ellenőrizze a jelzőfényeket a kijelzőn (7. ábra) Helyezze fel a készülékre a fedelet A berendezés üzemkész Ügyeljen a kazán szerelési utasításában foglaltak betartására! 7. ábra

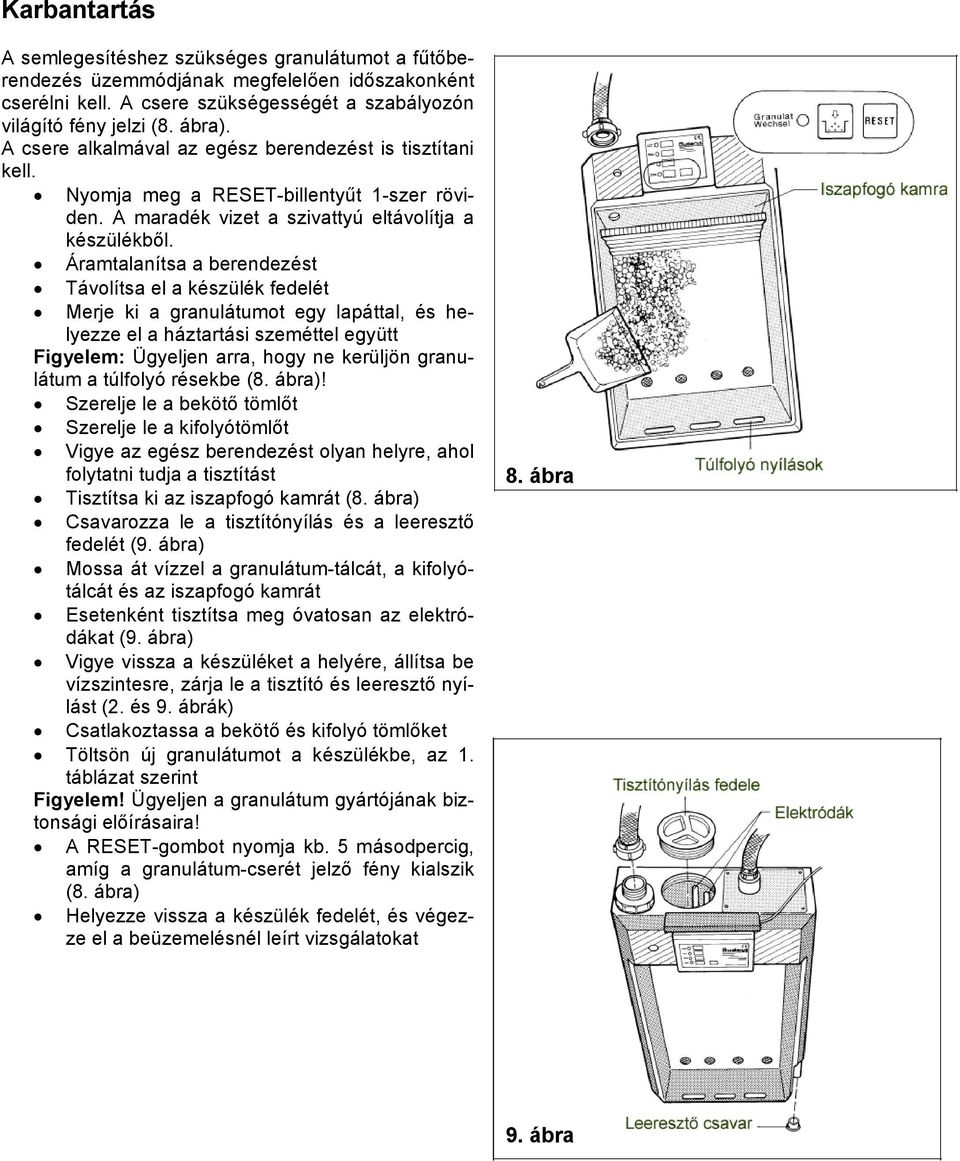

4 Karbantartás A semlegesítéshez szükséges granulátumot a fűtőberendezés üzemmódjának megfelelően időszakonként cserélni kell. A csere szükségességét a szabályozón világító fény jelzi (8. ábra). A csere alkalmával az egész berendezést is tisztítani kell. Nyomja meg a RESET-billentyűt 1-szer röviden. A maradék vizet a szivattyú eltávolítja a készülékből. Áramtalanítsa a berendezést Távolítsa el a készülék fedelét Merje ki a granulátumot egy lapáttal, és helyezze el a háztartási szeméttel együtt Figyelem: Ügyeljen arra, hogy ne kerüljön granulátum a túlfolyó résekbe (8. ábra)! Szerelje le a bekötő tömlőt Szerelje le a kifolyótömlőt Vigye az egész berendezést olyan helyre, ahol folytatni tudja a tisztítást Tisztítsa ki az iszapfogó kamrát (8. ábra) Csavarozza le a tisztítónyílás és a leeresztő fedelét (9. ábra) Mossa át vízzel a granulátum-tálcát, a kifolyótálcát és az iszapfogó kamrát Esetenként tisztítsa meg óvatosan az elektródákat (9. ábra) Vigye vissza a készüléket a helyére, állítsa be vízszintesre, zárja le a tisztító és leeresztő nyílást (2. és 9. ábrák) Csatlakoztassa a bekötő és kifolyó tömlőket Töltsön új granulátumot a készülékbe, az 1. táblázat szerint Figyelem! Ügyeljen a granulátum gyártójának biztonsági előírásaira! A RESET-gombot nyomja kb. 5 másodpercig, amíg a granulátum-cserét jelző fény kialszik (8. ábra) Helyezze vissza a készülék fedelét, és végezze el a beüzemelésnél leírt vizsgálatokat 8. ábra 9. ábra

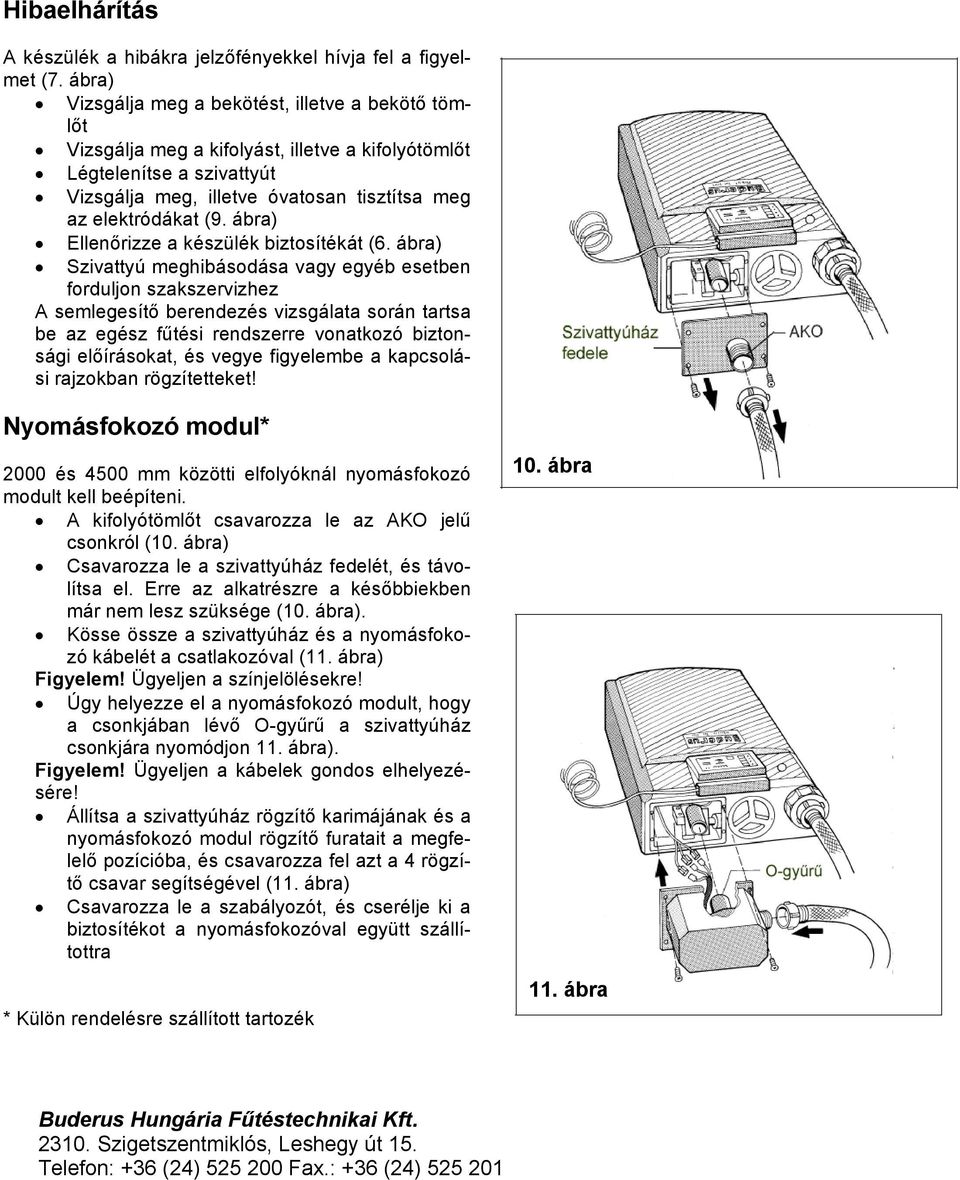

5 Hibaelhárítás A készülék a hibákra jelzőfényekkel hívja fel a figyelmet (7. ábra) Vizsgálja meg a bekötést, illetve a bekötő tömlőt Vizsgálja meg a kifolyást, illetve a kifolyótömlőt Légtelenítse a szivattyút Vizsgálja meg, illetve óvatosan tisztítsa meg az elektródákat (9. ábra) Ellenőrizze a készülék biztosítékát (6. ábra) Szivattyú meghibásodása vagy egyéb esetben forduljon szakszervizhez A semlegesítő berendezés vizsgálata során tartsa be az egész fűtési rendszerre vonatkozó biztonsági előírásokat, és vegye figyelembe a kapcsolási rajzokban rögzítetteket! Nyomásfokozó modul* 2000 és 4500 mm közötti elfolyóknál nyomásfokozó modult kell beépíteni. A kifolyótömlőt csavarozza le az AKO jelű csonkról (10. ábra) Csavarozza le a szivattyúház fedelét, és távolítsa el. Erre az alkatrészre a későbbiekben már nem lesz szüksége (10. ábra). Kösse össze a szivattyúház és a nyomásfokozó kábelét a csatlakozóval (11. ábra) Figyelem! Ügyeljen a színjelölésekre! Úgy helyezze el a nyomásfokozó modult, hogy a csonkjában lévő O-gyűrű a szivattyúház csonkjára nyomódjon 11. ábra). Figyelem! Ügyeljen a kábelek gondos elhelyezésére! Állítsa a szivattyúház rögzítő karimájának és a nyomásfokozó modul rögzítő furatait a megfelelő pozícióba, és csavarozza fel azt a 4 rögzítő csavar segítségével (11. ábra) Csavarozza le a szabályozót, és cserélje ki a biztosítékot a nyomásfokozóval együtt szállítottra * Külön rendelésre szállított tartozék 10. ábra 11. ábra Buderus Hungária Fűtéstechnikai Kft Szigetszentmiklós, Leshegy út 15. Telefon: +36 (24) Fax.: +36 (24)
