1 Tulajdonságok Méretrajz 1/5 Kültéri vandálbiztos ujjlenyomat olvasó ajtóvezérlő modullal Kép Leírás Az egy professzionális stand-alone vagyis önálló ujjlenyomat és kártyaolvasó egység, mely ideális kültérre mind vízállósága mind vandálbiztos kivitele miatt. Szabotázsvédett olvasó nem tartalmaz relét, így ha megrongálják az olvasó egységet, és a vezetékeit összekötik, az ajtót a belső vezérlő panel akkor is zárva tartja. Szoftverje segítségével számítógépre elmenthető a teljes adatbázis, ami más eszközre, is áttölthető, így több eszköz esetén is elegendő egyetlen olvasót felprogramozni. Kis méretű esztétikus olvasó akár a legexluzívabb helyeken is megállja helyét. Eseménynaplóját PC szoftverre le lehet kérdezni. Kétféle működési mód: ujjlenyomat, kártya, kártya vagy ujjlenyomat Wiegand 26/34 bit kommunikáció TCP/IP vagy USB csatlakozás PC-hez Beltéri / kültéri használat Fém ház Vízálló (IP65) Vandálbiztos (IK10) Tanító és törlőkártyával is programozható Érintésre bekapcsoló szenzor Gyors azonosítás, magas felbontású optikai szenzor Specifikációk Tápfeszültség: 12V DC Áramfelvétel: 150mA Kapacítás: felhasználó Eseménynapló: esemény Zárrelé időzítése: másodperc Ujjlenyomat olvasó felbontása: 500 dpi Azonosítási sebesség: <1 másodperc RFID típusa: 125kHz EM RFID olvasási távolság: 2-8 cm Működési hőmérséklet: -20 C ~ +60 C Mérete: 50 x 124 x 34,5 mm Kompatibilis vezérlő: SC011 Tanusítványok: FCC, CE, ROHS Eszköz felépítése Állapotjelző LED Ujjlenyomat szenzor RFID olvasó RESET gomb USB csatlakozó Funkció gomb Rögzítő csavar helye 1.97in. (50mm) Telepítési rajz Wiegand M5 SC011 Zár 4.88in.(124mm) Tápegység 1.36in. (34.5mm) Nyitógomb

Szabotázsvédett olvasó nem tartalmaz relét, így ha megrongálják az olvasó egységet, és a vezetékeit összekötik, az ajtót a belső vezérlő panel akkor is zárva tartja.

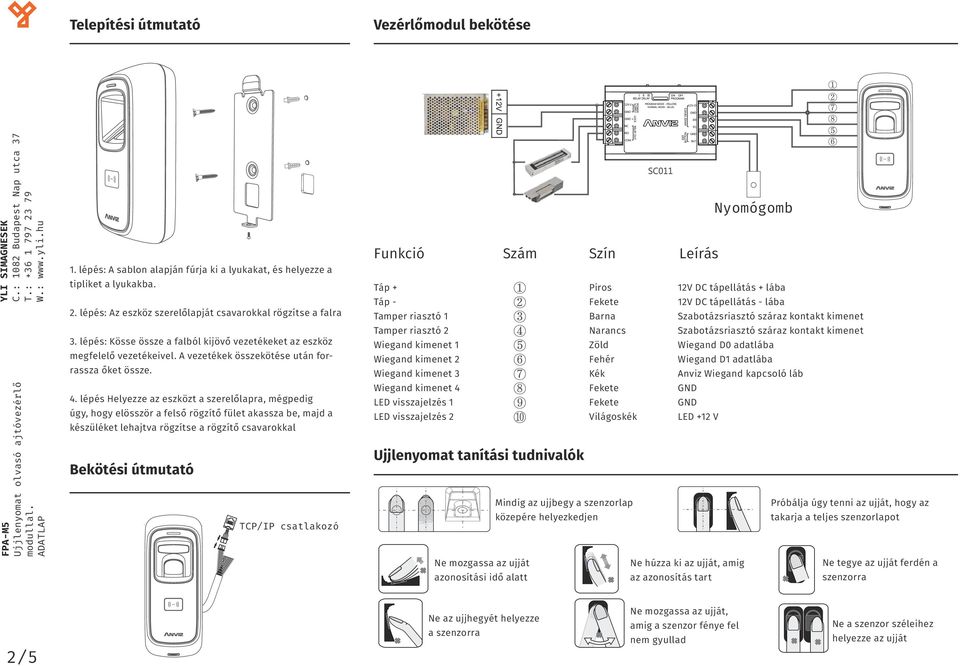

2 Telepítési útmutató Vezérlőmodul bekötése 1. lépés: A sablon alapján fúrja ki a lyukakat, és helyezze a tipliket a lyukakba. 2. lépés: Az eszköz szerelőlapját csavarokkal rögzítse a falra 3. lépés: Kösse össze a falból kijövő vezetékeket az eszköz megfelelő vezetékeivel. A vezetékek összekötése után forrassza őket össze. 4. lépés Helyezze az eszközt a szerelőlapra, mégpedig úgy, hogy elösször a felső rögzítő fület akassza be, majd a készüléket lehajtva rögzítse a rögzítő csavarokkal Bekötési útmutató TCP/IP csatlakozó Nyomógomb Funkció Szám Szín Leírás Táp + Piros 12V DC tápellátás + lába Táp - Fekete 12V DC tápellátás - lába Tamper riasztó 1 Barna Szabotázsriasztó száraz kontakt kimenet Tamper riasztó 2 Narancs Szabotázsriasztó száraz kontakt kimenet Wiegand kimenet 1 Zöld Wiegand D0 adatlába Wiegand kimenet 2 Fehér Wiegand D1 adatlába Wiegand kimenet 3 Kék Anviz Wiegand kapcsoló láb Wiegand kimenet 4 Fekete GND LED visszajelzés 1 Fekete GND LED visszajelzés 2 Világoskék LED +12 V Ujjlenyomat tanítási tudnivalók Mindig az ujjbegy a szenzorlap közepére helyezkedjen Próbálja úgy tenni az ujját, hogy az takarja a teljes szenzorlapot Ne mozgassa az ujját azonosítási idő alatt Ne húzza ki az ujját, amig az azonosítás tart Ne tegye az ujját ferdén a szenzorra 2/5 Ne az ujjhegyét helyezze a szenzorra Ne mozgassa az ujját, amig a szenzor fénye fel nem gyullad Ne a szenzor széleihez helyezze az ujját

lépés Helyezze az eszközt a szerelőlapra, mégpedig úgy, hogy elösször a felső rögzítő fület akassza be, majd a készüléket lehajtva rögzítse a rögzítő csavarokkal Bekötési útmutató TCP/IP csatlakozó

3 Programozási útmutató Jelölések az útmutatóban Ujjlenyomatos felhasználó hozzáadása Az útmutatóban a különböző programozási lépéseket piktogrammokkal jelöljük. Itt egy rövid magyarázat, melyik piktogram mit jelképez. Ujjlenyomatos felhasznló hozzáadásakor ügyelni kell arra, hogy az ujjlenyomat a fentebb leírt szabályok betartásával legyen feltanítva. Amennyiben az ujjlenyomatot nem kellő odafigyeléssel tanítjuk fel, úgy a felismerési ráta drasztikusan romolhat. A készülék a helyesen feltanított ujjat 99% pontossággal azonosítja. Mesterkártya lehúzása: Törlő kártya lehúzása: Nyitó kártya lehúzása: Ujjlenyomat beolvasása: LED visszajelzés: vagy Zöld LED felvillan Piros LED, 1. ujjlenyomat 1. ujjlenyomat ismét Kék led Kártyás Felhasználó felvitele A kártyás felhasználó felvitelénél ügyeljünk a megfelelő kártyaformátum használatára. az eszköz csak a 125kHz EM típusú szabvány kártyákat képes olvasni. Mester és Törlő kártya létrehozása A funkció gomb a készülék hátsó oldalán található gomb, mely segítségével a mester és a törlő kártyát tudja hozzáadni az olvasóhoz. Fontos hogy az eszköz rendelkezzen mesterkártyával és törlőkártyával. Metódus: Nyomja meg a RESET gombot a készülék hátoldalán Kék led Két ujjlenyomat hozzáadása egy felhasználóhoz Az eszköz képes egy adott felhasználóhoz 2 különböző ujjlenyomatot eltárolni, így akár baleset esetére, vagy egyszerűen kényelmi okokból ugyanazon felhasználó 2 különböző ujját is használhatja ajtónyitásra, és az eseménynaplóban azonos felhasználóhoz kerül a belépési esemény 1. ujjlenyomat 1. ujjlenyomat ismét 2. ujjlenyomat 2. ujjlenyomat ismét 3/5 kék LED zöld LED ég piros LED ég zöld LED ég Kék led Kék led

Amennyiben az ujjlenyomatot nem kellő odafigyeléssel tanítjuk fel, úgy a felismerési ráta drasztikusan romolhat. A készülék a helyesen feltanított ujjat 99% pontossággal azonosítja.

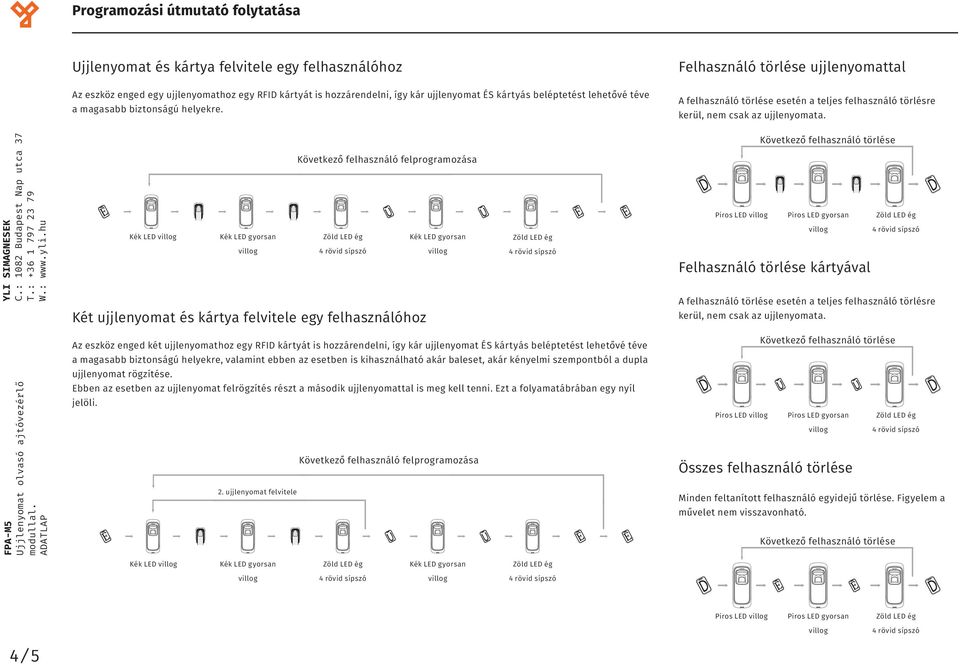

4 Programozási útmutató folytatása Ujjlenyomat és kártya felvitele egy felhasználóhoz Az eszköz enged egy ujjlenyomathoz egy RFID kártyát is hozzárendelni, így kár ujjlenyomat ÉS kártyás beléptetést lehetővé téve a magasabb biztonságú helyekre. Felhasználó törlése ujjlenyomattal A felhasználó törlése esetén a teljes felhasználó törlésre kerül, nem csak az ujjlenyomata. Kék LED Két ujjlenyomat és kártya felvitele egy felhasználóhoz Piros LED Piros LED gyorsan Felhasználó törlése kártyával A felhasználó törlése esetén a teljes felhasználó törlésre kerül, nem csak az ujjlenyomata. Az eszköz enged két ujjlenyomathoz egy RFID kártyát is hozzárendelni, így kár ujjlenyomat ÉS kártyás beléptetést lehetővé téve a magasabb biztonságú helyekre, valamint ebben az esetben is kihasználható akár baleset, akár kényelmi szempontból a dupla ujjlenyomat rögzítése. Ebben az esetben az ujjlenyomat felrögzítés részt a második ujjlenyomattal is meg kell tenni. Ezt a folyamatábrában egy nyíl jelöli. 2. ujjlenyomat felvitele Piros LED Piros LED gyorsan Összes felhasználó törlése Minden feltanított felhasználó egyidejű törlése. Figyelem a művelet nem visszavonható. Kék LED Piros LED Piros LED gyorsan 4/5

Kék LED Két ujjlenyomat és kártya felvitele egy felhasználóhoz Piros LED Piros LED gyorsan Felhasználó törlése kártyával A felhasználó törlése esetén a teljes felhasználó törlésre kerül, nem csak az

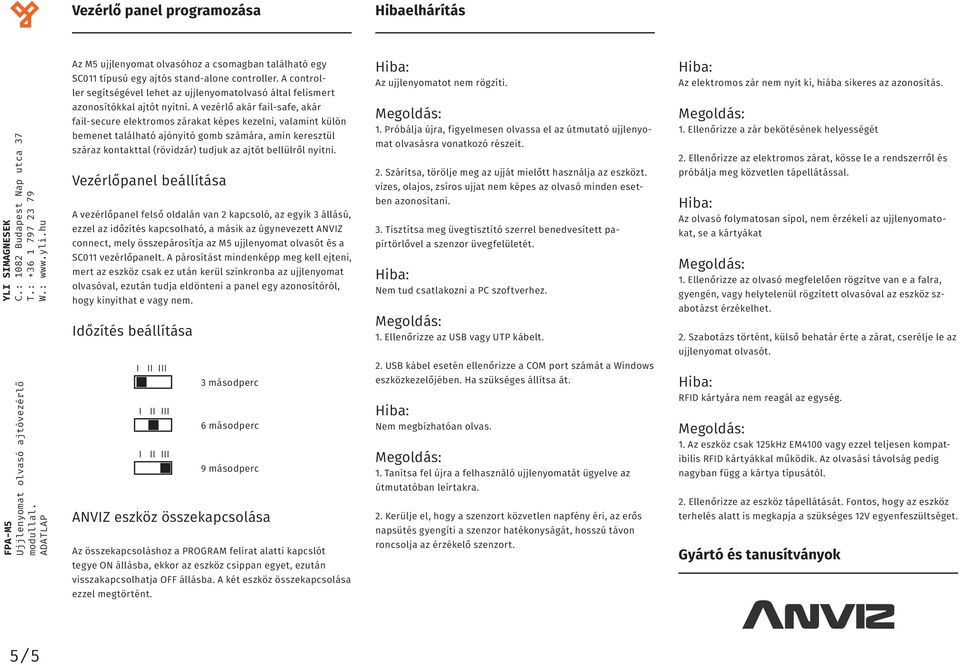

5 Vezérlő panel programozása Hibaelhárítás Az M5 ujjlenyomat olvasóhoz a csomagban található egy SC011 típusú egy ajtós stand-alone controller. A controller segítségével lehet az ujjlenyomatolvasó által felismert azonosítókkal ajtót nyitni. A vezérlő akár fail-safe, akár fail-secure elektromos zárakat képes kezelni, valamint külön bemenet található ajónyitó gomb számára, amin keresztül száraz kontakttal (rövidzár) tudjuk az ajtót bellülről nyitni. Vezérlőpanel beállítása A vezérlőpanel felső oldalán van 2 kapcsoló, az egyik 3 állású, ezzel az időzítés kapcsolható, a másik az úgynevezett ANVIZ connect, mely összepárosítja az M5 ujjlenyomat olvasót és a SC011 vezérlőpanelt. A párosítást mindenképp meg kell ejteni, mert az eszköz csak ez után kerül szinkronba az ujjlenyomat olvasóval, ezután tudja eldönteni a panel egy azonosítóról, hogy kinyithat e vagy nem. Időzítés beállítása 3 másodperc 6 másodperc 9 másodperc ANVIZ eszköz összekapcsolása Az összekapcsoláshoz a PROGRAM felirat alatti kapcslót tegye ON állásba, ekkor az eszköz csippan egyet, ezután visszakapcsolhatja OFF állásba. A két eszköz összekapcsolása ezzel megtörtént. Az ujjlenyomatot nem rögzíti. 1. Próbálja újra, figyelmesen olvassa el az útmutató ujjlenyomat olvasásra vonatkozó részeit. 2. Szárítsa, törölje meg az ujját mielőtt használja az eszközt. vizes, olajos, zsíros ujjat nem képes az olvasó minden esetben azonosítani. 3. Tisztítsa meg üvegtisztító szerrel benedvesített papírtörlővel a szenzor üvegfelületét. Nem tud csatlakozni a PC szoftverhez. 1. Ellenőrizze az USB vagy UTP kábelt. 2. USB kábel esetén ellenőrizze a COM port számát a Windows eszközkezelőjében. Ha szükséges állítsa át. Nem megbízhatóan olvas. 1. Tanítsa fel újra a felhasználó ujjlenyomatát ügyelve az útmutatóban leírtakra. 2. Kerülje el, hogy a szenzort közvetlen napfény éri, az erős napsütés gyengíti a szenzor hatékonyságát, hosszú távon roncsolja az érzékelő szenzort. Az elektromos zár nem nyit ki, hiába sikeres az azonosítás. 1. Ellenőrizze a zár bekötésének helyességét 2. Ellenőrizze az elektromos zárat, kösse le a rendszerről és próbálja meg közvetlen tápellátással. Az olvasó folymatosan sípol, nem érzékeli az ujjlenyomatokat, se a kártyákat 1. Ellenőrizze az olvasó megfelelően rögzítve van e a falra, gyengén, vagy helytelenül rögzített olvasóval az eszköz szabotázst érzékelhet. 2. Szabotázs történt, külső behatár érte a zárat, cserélje le az ujjlenyomat olvasót. RFID kártyára nem reagál az egység. 1. Az eszköz csak 125kHz EM4100 vagy ezzel teljesen kompatibilis RFID kártyákkal működik. Az olvasási távolság pedig nagyban függ a kártya típusától. 2. Ellenőrizze az eszköz tápellátását. Fontos, hogy az eszköz terhelés alatt is megkapja a szükséges 12V egyenfeszültséget. Gyártó és tanusítványok 5/5

A vezérlő akár fail-safe, akár fail-secure elektromos zárakat képes kezelni, valamint külön bemenet található ajónyitó gomb számára, amin keresztül száraz kontakttal (rövidzár) tudjuk az ajtót
