GE4 4 és 6 digites Digitális számláló/idõzítõ

Átírás

1 GE4 4 és 6 digites Digitális számláló/idõzítõ Tápfeszültség: VAC Méret: 48x48x84 mm Bemenet: kontaktus Üzemi hõmérséklet:-20-65c open collector Üzemi páratartalom35-85% Kimenet: jelfogó 250V/2A, Nem felejtő memória (10 évek) open collectoros Védettség: IP 65 A készüléknek két üzemmódja van: számláló és idõzítõ. Ha 2s-ig nyomva tartja a Mode nyomógombot, akkor választani lehet a tim ( idõzítõ ) és a cnt ( számláló) üzemmód között a fel gombbal, majd a Mode gombbal továbblépni a beállítható funkciók között. Az értékeket továbbra is a fel gombbal lehet változtatni. 1: Eltérés kijelző (Piros LED) 11mm-es 2: Beállított érték kijelző (Zöld LED) 8mm-es 3. Állapotjelző LED-ek 4. Időzítő állapot 5. Számláló állapot 6. Kimenet és kötegelt érték állapotjelző LED 7. billentyűzár aktív indikátor 8. Mode gomb, menübe belépésre és navigálásra szolgál 9. Szegmens léptető gomb. 10. Értékbeállító gomb. Mindig felfelé számlálva lépteti az értéket 11. Reset gomb 12. Szegmens léptető + Értékbeállító: Kötegelt érték kijelzés

2 MODE Tim: Időzítő Cnt: Számláló 1, I-md: Bemenet üzemmódja Számláló üzemmód: U-A: elõre számlálás (A). CP1 felfutó éleit számolja, ha CP2 aktív akkor szünetelteti a számolást. U-B: elõre számlálás (B). CP2 lefutó éleit számolja ha aktív a CP1. Ha CP1 nem aktív akkor szünetelteti a számolást. Ud-A: elõre - hátra számlálás (A). A CP1 felfutó éleit számolja, ha a CP2 nem aktív akkor elõre, ha CP2 aktív akkor hátrafelé számol. Ud-B: elõre - hátra számlálás (B). A felfutó éleket figyeli, ha CP1-nek van felfutó éle akkor elõre számol, ha CP2-nek van felfutó éle akkor hátrafelé számol. Ha egyszerre van felfutó élük akkor nem változik az érték. Ud-C: Elõre - hátra számlálás fázis különbség figyeléssel. Ha CP1 elõbb lesz aktív mint CP2 akkor CP2 lefutó éleit számolja elõrefelé, ha CP2 elõbb aktívabb mint CP1 akkor CP2 felfutó éleit számolja hátrafelé. d-a: hátraszámlálás (A). CP1 felfutó éleit figyeli és visszafelé számlál. Ha CP2 aktív akkor szünetelteti a számlálást. d-b: hátraszámlálás (B). Ha CP1 aktív akkor a CP2 lefutó éleit számolja hátrafelé. Ud-d: elõre - hátra számlálás (D). CP1 felfutó éleit számolja hátrafelé ha CP2 nem aktív. Ha CP2 aktív akkor elõrefelé számol. Ud-E: elõre - hátra számlálás (E). A felfutó éleket figyeli. Ha CP1-nek van felfutó éle akkor visszafelé ha a CP2-nek van felfutó éle akkor elõrefelé számol, ha egyszerre van mindkettõnek felfutó éle akkor ugyanazon az értéken marad. Ud-F: fázis különbség elõre - hátra számlálása (F). Ha a CP1 aktív ideje alatt lesz a CP2 aktív akkor a CP2 lefutó éleit számolja hátrafelé. Ha a CP2 lesz elõbb aktívabb akkor a CP2 felfutó éleit figyeli és elõrefelé számol.

3

4 2, O-md: Kimenet üzemmódja: N: Ha eléri a kívánt értéket, akkor aktív lesz a kimenet, a számlálás megáll, Resettel újraindul. F: Ha eléri a beállított értéket akkor aktív lesz a kimenet, tovább folyik a számlálás/idõzítés, Resettel indul újra. C: Ha eléri a kívánt értéket akkor visszaáll az eredeti állapotba, a késleltetési idõvel lehet beállítani a kimenet aktív idejét. R: Ha eléri a kívánt értéket aktív lesz a kimenet a beállított ideig, majd utána újraindul. K: Ha eléri a beállított értéket aktív lesz a kimenet a beállított ideig, folyamatosan továbbszámol, resettel indíthatjuk újra. P: Ha eléri a kívánt értéket akkor a beállított ideig aktív lesz a kimenet, ezalatt a kijelzõn az érték nem változik de tovább számolja a bejövõ jeleket. Q: Ha eléri a kívánt értéket akkor a beállított ideig aktív a kimenet, tovább számolja a bejövõ jeleket, újraindul ha a kimenet már nem aktív. A: Ha eléri a beállított értéket akkor a beállított ideig aktív a kimenet. Resettel kell újraindítani.

5

6 3, Out: a kimenet kikapcsolás késleltetési ideje ms-ban. 00,00-99,99 4, CPS: bemenet frekvenciája. 1: 250mS vagy több 30: 11mS vagy több 1000: 0,3 ms vagy több 10000: 0.05mS vagy több 5, dot: tizedespont helyének kiválasztása 6, PrES: skálázási funkció ( pl: ha 5-re van állítva akkor a mért érték a kijelzett érték ötszöröse, ha 0,2-re van állítva akkor a kijelzett érték a mért érték 0,2-szerese). Segítségével a számolt értékhez tetszõleges kijelzett érték társítható. 7, rstt: a Külső reset kontaktus minimum tartási ideje. 0.1 ms, 1mS, 20mS 8, PoWr: SavE; áramkimaradás esetén a félbeszakadt állapottól indul CLEr; áramkimaradás esetén elölről indul 9, SIG: NPN vagy PNP bemenet választása. A szabályzó oldalán az NPN állapotra vonatkozik a bekötés! Ebben az állapotban a 10-es Reset pontot a 8-as (12V) ponttal kell zárni, PNP esetben a 9-es (0V) ponttal. A CP1 CP2 pontokat ugyanígy. Az átváltás nem a menüből történik, hanem a szabályzó burkolatán lévő résen keresztül benyulva egy kapcsolóval.

7 10, LOCK: L.oFF: nincs billentyűzár L.on: teljes billentyűzár, kivéve MODE gomb L.Set: két középső beállítógomb zárolva L.rSt: Csak reset gomb zárolva 1, Scal: 10-es skála vagy 60-as skála 2, Time: idõ korlát kiválasztás Idõzítõ üzemmód (TIM): Jelölés 10-es skála 60-as skála U.1S s 59m59.9s U.01S s 9m59.99s U 1S 99999s 9h59m59s U 1m 99999m 999h59m d.1s s 59m59.9s d.01s s 9m59.99s d 1S 99999s 9h59m59s d 1m 99999m 999h59m Az U jelûeknél nullától indul a számlálás elõre, a d jelûeknél a beállított értéktõl indul a számlálás hátra. 3, O-md: kimenet üzemmódja (A CP1 bemenet aktiválása felfüggeszti a számlálást) Pond: Feszültség rákapcsolásakor kezdi a futást. Külső vagy belső resettel az időzítés nulláról indul tovább. S.ond: CP2 bemenet indítja a futást, kapcsolja a kimenetet a beállított érték elérésekor, majd resettel lehet nullázni. Sond: CP2 bemenet folyamatos zárása esetén számol a beállított értékig, majd nullázódik. Ha CP2 megszakad, visszaáll nullára az érték.

8 SoFd: CP2 indítja a futást, a kimenet mindaddig aktiválódik, amíg el nem éri a beállított értéket. S Int: CP2 bemenet folyamatos zárása esetén számol a beállított értékig, a kimenet mindaddig aktiválódik, amíg el nem éri a beállított értéket, majd nullázódik. Ha CP2 megszakad, visszaáll nullára az érték. S. Int: CP2 bemenet indítja a futást, kapcsolja a kimenetet a beállított érték elérésekor, majd visszaugrik nullára. S.Flk: CP2 bemenet indítja a futást, a beállított érték elérésekor kapcsolja a kimenetet, és ujraindítja a számlálást. Resetre megáll. Sadd: CP2 bemenet folyamatos zárása esetén számol a beállított értékig, majd a kimenet aktiválódik, és fut tovább a számlálás. CP2 megszakitásakor szünetel a számlálás.

9 4, Outt :: a kimenet kikapcsolás késleltetési ideje ms-ban. Hold, 00,00-99, In-t: Minimális bemeneti kontaktus idő kiválasztás 1mS / 20mS 6, PoWr: SavE; áramkimaradás esetén a félbeszakadt állapottól indul CLEr; áramkimaradás esetén elölről indul 7, SIG: NPN vagy PNP bemenet választása. A szabályzó oldalán az NPN állapotra vonatkozik a bekötés! Ebben az állapotban a 10-es Reset pontot a 8-as (12V) ponttal kell zárni, PNP esetben a 9-es (0V) ponttal. A CP1 CP2 pontokat ugyanígy. Az átváltás nem a menüből történik, hanem a szabályzó burkolatán lévő résen keresztül benyulva egy kapcsolóval. 10, LOCK: L.oFF: nincs billentyűzár L.on: teljes billentyűzár, kivéve MODE gomb L.Set: két középső beállítógomb zárolva L.rSt: Csak reset gomb zárolva

10 Kötegelt érték üzemmód: A beállított érték elérésekor a készülék léptet egy másik belső számlálót, melyet a Szegmens léptető + Értékbeállító gombok egyidejű nyomásával érhetünk el. Ekkor azt az értéket látjuk hogy hányszor érte el a beállított számlálási ciklust a műszer. Külső Resetelése a 14-es ponton történik, vezérlést a 12-es ponton ad. Figyelem! A csatlakozás számozások nehézkes olvashatósága miatt a műszer helyes bekötésére fokozottan ügyelni kell, a tápellátás a dupla csatlakozósorral szemben van!

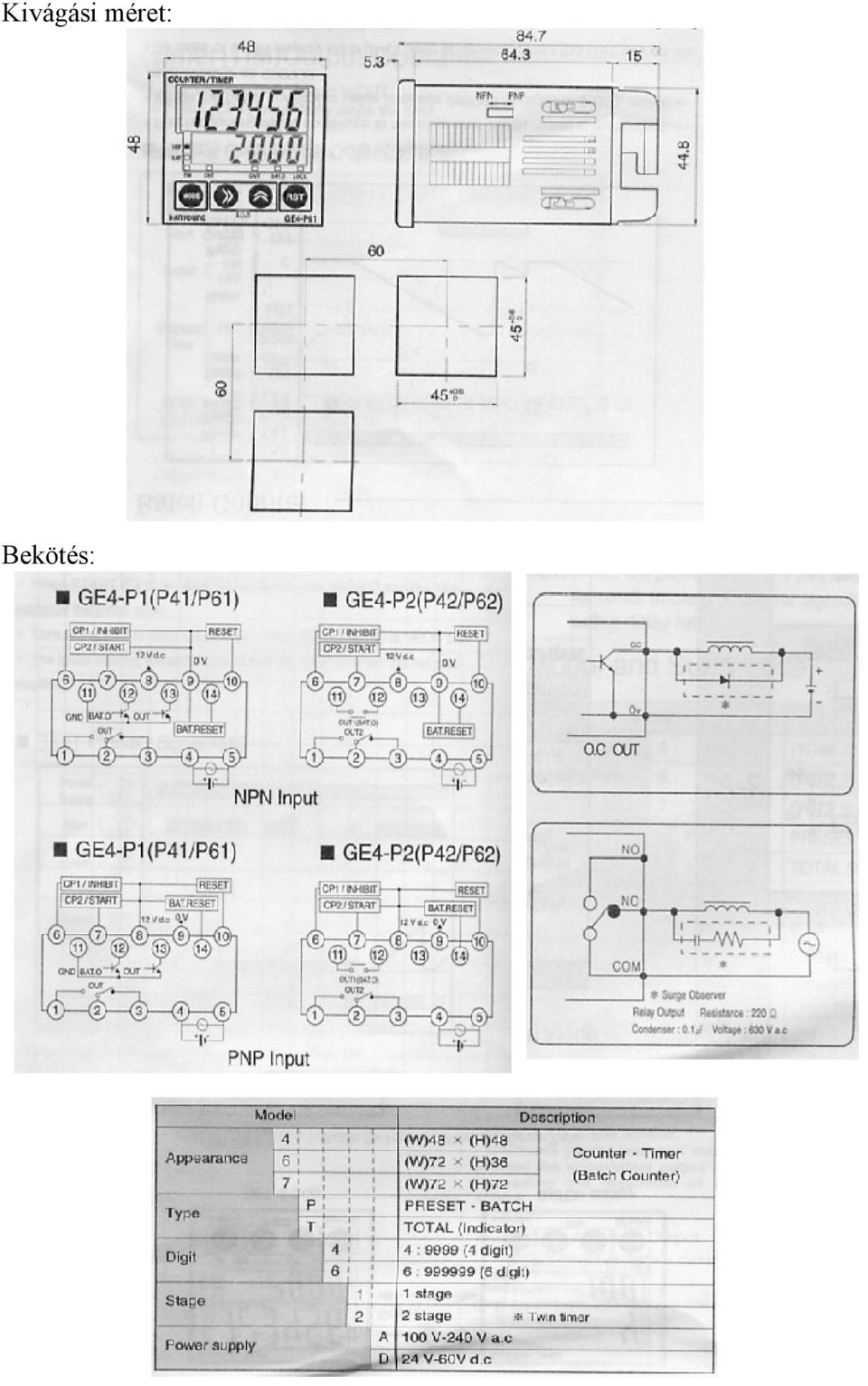

11 Kivágási méret: Bekötés:

12
