Homlokzatburkolat. Tervezési és szerelési útmutató a következő termékekhez: Cembrit Metro, Cembrit Edge, Cembrit Fusion, Cembrit True

Átírás

1 2011. október Homlokzatburkolat Tervezési és szerelési útmutató a következő termékekhez: Cembrit Metro, Cembrit Edge, Cembrit Fusion, Cembrit True Tartalomjegyzék Termékismertető 2 Kiegészítők 6 Alátétszerkezetek 7 Rögzítési csomópontok 9 Alumínium alátétszerkezet 11 Fa alátétszerkezet 15 Regasztás alumíniumra és fára 22 Raktározás és anyagmozgatás 25 Karbantartás 28 Általános információk 29 UrbanNature termékcsaládok 30

2 Termékismertető A Cembrit homlokzatburkoló lap egy természetes és a környezetet nem károsító nyersanyagokból előállított korszerű építőanyag. Az új technológiát a Cembrit cég fejlesztette ki, több mint 80 év szálcementgyártási tapasztalat birtokában. Széleskörű tapasztalatunk a biztosíték egy olyan hosszú élettartamú termékre, ami magába foglalja a szálcement összes előnyét. Minőség: 9001:2000 minőségirányítási rendszer és az rendszer előírásainak megfelelően zajlik - 89/106/EU) :2002 szabvány követelményeinek. Az átszellőztetett Cembrit szálcement burkolat minden homlokzat esetén alkalmazható. Termékeink jellemző tulajdonságai - úgy mint A1/A2 nem éghető termékek, nagyfokú ellenállás a szélsőséges időjárási viszonyoknak, jelentős zajvédelem, valamint nagy ütésállóság - teszik a Cembrit lapokat ideális homlokzatburkoló anyaggá. A Cembrit szálcement lapok főbb összetevői: cement, levegő, víz, ásványok, cellulózszál, kötőés adalék anyagok. anyagában színezett lapokat jelent. Az egyes színcsaládokon belül is további különbségek láthatóak a felületi megjelenésben, az alábbiak szerint: A Cembrit Edge szürke tábláját egy félig lehetővé teszi, hogy szálcementre jellemző különleges karakterisztika, felhős megjelenés érvényesüljön. Cembrit Metro esetén a szürke tábla teljes fedő festékréteget kap, ami elrejti a tábla természetes felületét, biztosítva a tábla felületének egységes, homogén színét. A Cembrit True termékek nem csak felületükön, hanem anyagukban is színezettek. Ennek köszönhetően az átlátszó bevonattal ellátott színes táblák impozáns megjelenést nyújtanak. A Cembrit Fusion táblák azon kívül, hogy anyagában színezettek, további félig áttetsző felületi kezelést is kapnak. Az elérhető színek a részletes színtáblázatban 2

3 1 teherhordó fal Homlokzati megjelenés és színek Az anyag természetes szerkezetéből adódóan a megjelenés az egyes táblákon belül és tábláról táblára is változhat. Kérjük, vegye figyelembe, hogy ennek semmi negatív hatása nincs a táblák tartósságára vonatkozóan. A különbségek minimalizálása érdekében ajánlott az adott homlokzatra szánt táblákat azonos tételből beszerezni, mivel egy gyártási folyamaton belül kicsi az eltérés. A különböző időben gyártott táblák esetén az eltérés látványosabb lehet. A homlokzatburkoló lapok színe általában az UV sugárzás és az időjárási hatások miatt a termék élettartama alatt változhat, ennek ellenére a Cembrit táblák nagymértékben megtartják színüket. A termékeink színtartóssági számára vonatkozó vizsgálat - amelyik a színek várható változásának megbecsülésére szolgál - az EN európai szabványnak megfelelő A02 szürke színkártya teszt szerint történt. színtartóssági számot kapták, ami annyit jelent, hogy a változás alig érzékelhető. lyozás Színváltozás fokozatai 5 4 Elhanyagolható változás a színmélységben. Alig látható 3 Színmélység vesztesége. Látható 2 Fokozott színváltozás 1 Lényeges színváltozás Alkalmazási területek: taként, épületrészek utólagos burkolásához, Átszellőztetett homlokzatok Az átszellőztetett homlokzat egy a térelválasztó falra szerelt burkolat, ami az épületfizikai követelményeket betartva, teljes felületén átszellőztetett. A nyári időszakban a hőszigetelés és az átszellőztetett homlokzatburkolat együttes alkalmazásával csökkenthetjük az épület felmelegedését. Ezzel egyidejűleg a folyamatos szellőzés révén hozzájárul a magasabb páratartalmú belső oldali helyiségekből érkező pára kiegyenlítéséhez, a nedves falak kiszárításához. Megfelelő rétegrend kialakításával az épület hőtechnikai tulajdonságai jelentősen feljavíthatók. kialakítással vagy átlapolva is lehet szerelni. Az alátétszerkezetet, ami alumínium konzol rendszer vagy minőségi fa lécváz lehet, a teherhordó falhoz rögzítik. Az átszellőztetett légrés a szálcement tábla hátoldala és a hőszigetelés külső síkja között jön létre. Az átszellőztetett légrésnek 2-5 cm között kell lennie! 3

4 Méretek

5 Műszaki adatlap Tulajdonságok Mérték- Cembrit egység True, Fusion, Edge, Metro Méretek Szélesség mm 1250 Hossz mm 3050 Vastagság mm 8,0 Fizikai tulajdonságok Kg/m Súly Kg/m 2 Mechanikai tulajdonságok Hajlítási rugalmassági modulus Száraz E-modulus szálírányban 8 Száraz E-modulus szálírányra merőlegesen 7 Nedves E-modulus szálírányban 7 Nedves E-modulus szálírányra merőlegesen 5 Hajlító szilárdság Száraz szálirányban Száraz szálirányra merőlegesen 18 Nedves szálirányban 15 Nedves szálirányra merőlegesen 12 Rétegek közötti kötés Száraz min 0.5 Nedves - Fajlagos ütőmunka (Charpy) Száraz szálirányban kj/m Száraz szálirányra merőlegesen kj/m Hőtechnikai tulajdonságok Hővezetési tényező W/m C Hőtágulási együttható mm/m C Alkalmazhatósági hőmérséklettartomány C max. 80 Fagyállóság Cycles >100 Higro-termikus tulajdonságok ) % 12,0 Nedves-száraz-nedves méretváltozás mm/m 3 Vízgőz áteresztési tulajdonságok (23 C-0/99% RH) Vízgőz áteresztés ng/m Vízgőz átbocsájtási ellenállás Gpa s m 2 /kg 5,0 Vízgőz átbocsájtási ellenállás s/m Fajlagos vízgőz ellenállás MNs/gm 625 Fajl. vízgőz ellenállási tényező μ Tűrések az EN szabvány szerint Vastagság mm ±0.8 Hosszúság mm ±3 Szélesség mm ±2 Egyéb tulajdonságok Felületi ph érték 11 Besorolási osztály EN A2, s1-d0 A Cembrit termékek megfelelnek az Építési Termékek Irányelveiben (Construction Products Directive) rögzített vonatkozó követelményeknek (CPD 89/106/EU). 5

6 Kiegészítők A legmagasabb korróziós ellenállás elérése érdekében a Cembrit homlokzatburkoló táblák rögzítőcsavarjai rozsdamentes acélból készülnek. Fa alátétszerkezetre félgömbfejű facsavar alkalmazása ajánlott. A csavarok hegyes vége és éles menete biztosítja a stabil rögzítést. Ezen kívül a csavar központosításának és a csavarlyukba beszivárgó vízmennyiség minimalizálásának érdekében a csavar hegyéhez csavaralátétet is rögzítünk. A fa alátétszerkezetek esetén másik szárnyascsavar, amit fúrófejjel látnak el, így nincs szükség előfúrásra. Acél alátétszerkezetek esetén rozsda- netes csavarokat lehet használni. Alkalmazása 1,5-2,5 mm anyagvastagságig javasolt. vagy a homlokzati táblának megfelelő szín- doboz) szállítmány azonnal használható 1 db Torx 20 bit behajtófejet is tartalmaz. Alumínium alátétszerkezetek esetén a rögzítéshez leggyakrabban szegecset használ- alumínium testtel és rozsdamentes acél tüskével készülnek. A rögzítési pontoknál a tábla elmozdulásának megakadályozására furatközpontosító gyűrűt is kell használni. Hogy biztosítsuk a csúszó pontoknál a táblák nedvesség vagy hő hatására bekövetkező szabad mozgását, szegecsfej távtartót kell alkalmazni, ami kis helyet biztosít a tábla és a szegecsfej között. Fix pontoknál rögzítőgyűrűt kell használni. A fent említett szabad mozgás biztosítása érdekében különös jelentősége van annak, hogy az alumínium alátétszerkezetbe és a Cembrit táblába fúrt lyukak koncentrikusak legyenek. Ehhez a megfelelő furatközpontosító eszközt kell használni. tosító segítségével lehet a szegecseknek szükséges furatot az alátétszerkezeten kialakítani. A homlokzati táblákat a rögzítés előtt elő kell fúrni. Az előfúráshoz - az alátétszerkezet típusának függvényében, ill. a táblák fix vagy csúszó ponti kialakításának ismeretében mm-es fúrószárakat kell használni. Kínálatunkban alumínium sarok- és fugaprofilok is szerepelnek. A mechanikai rögzítéssel ellátott Cembrit táblák alá - a függőleges fugahézagoknál - szalagot kell helyezni. A Cembrit táblákat ragasztással is lehet rögzíteni a megfelelően egyenletes, impregnált fa vagy alumínium alátétszerkezetre. Figyelem! Ennél a szerelési módnál a ragasztó gyártójának előírásait kell követni. További információért forduljon munkatársainkhoz 6

7 Alátétszerkezetek és teherhordás Fontos! A Cembrit homlokzatburkolatokat mindig átszellőztetett homlokzatként kell kialakítani, legalább 20 mm légrést hagyva a burkolat és a mögötte levő hőszigetelő anyag között. Azonban lyozások nagyobb légrést is előírhatnak. A ki- és beszellőző nyílásoknak legalább 200 cm 2 /m keresztmetszeti méretűnek kell lenniük. Az átszellőztetett légrésnek 2-5 cm között kell lennie. Az a fal, ahova a homlokzatburkolat kerül, lehet nagy tömegű vagy könnyűszerkezetes is. A nagy tömegű falakat jellemzően téglából vagy betonból, hőszigeteléssel, páraáteresztő fóliával és átszellőztetett homlokzattal építik. A könnyűszerkezetes fal lehet egy faszerkezet, melyet külső és belső burkolattal takarnak. A két oldal közötti teret hőszigeteléssel töltik ki. Tömör falazat Könnyűszerkezetes fal 7

8 Szél terhelés - rögzítési 2 a mm * Szél terhelés - rögzítési 2 a mm * Előnézet Álló táblakiosztás Előnézet Fekvő táblakiosztás Fa alátétszerkezetre csavarozva: A szerelést kivitelező szakember felelős a megfelelő szilárdságú és sík alátétszerkezet kialakításáért, amely képes az adott homlokzat terheinek hordására, valamint a jelen útmutatóban leírt rögzítési távolságok betartásáért. A homlokzati táblákat általában álló helyzetben, függőleges alátétszerkezetre szerelik. Azonban lehetőség van a táblák fekvő kiosztására is. A rögzítésre vonatkozó utasítások mindkét esetben megegyeznek, azaz a peremtávolság, saroktávolság stb. követi az alátétszerkezetet. 8

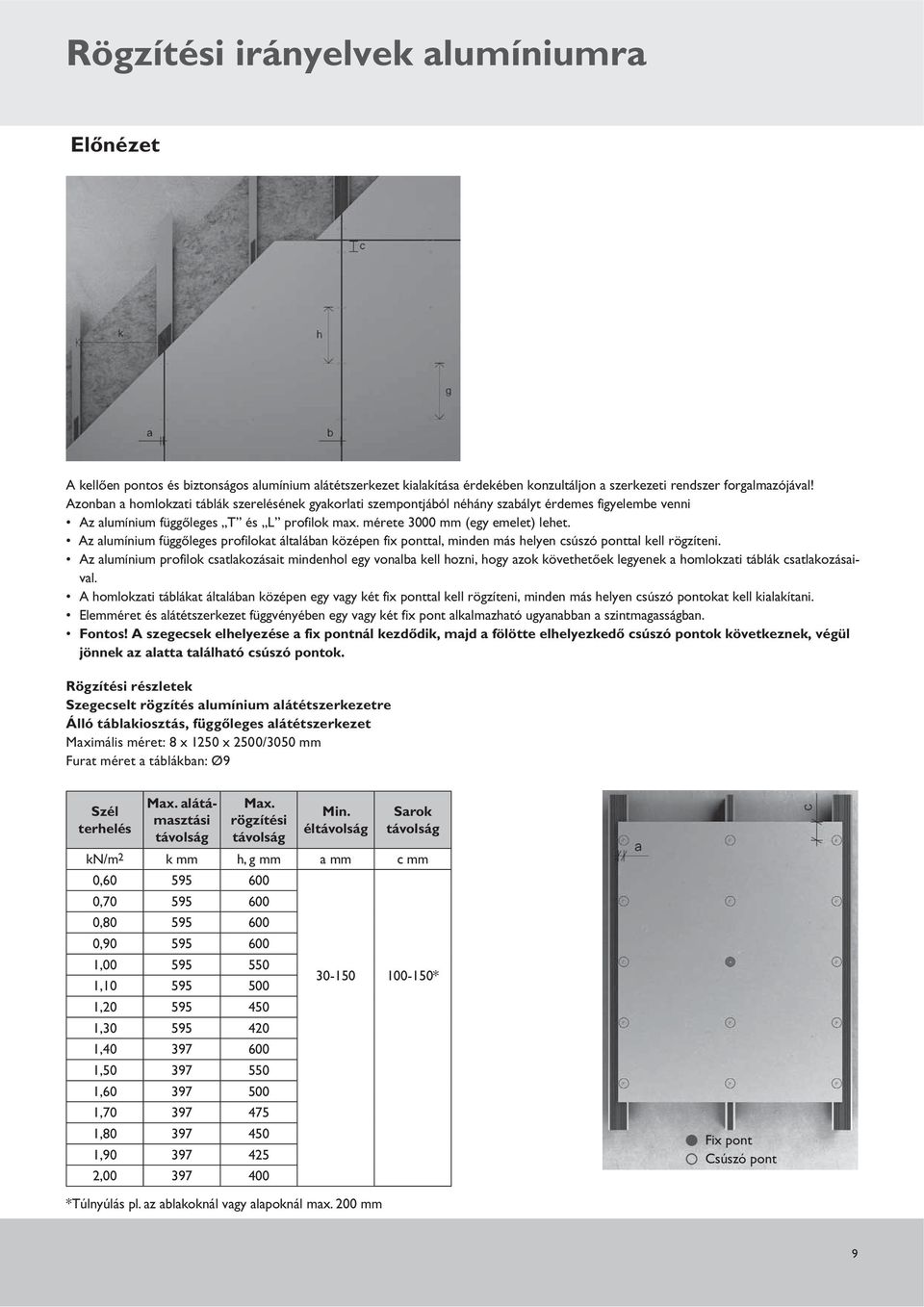

9 Rögzítési irányelvek alumíniumra Előnézet A kellően pontos és biztonságos alumínium alátétszerkezet kialakítása érdekében konzultáljon a szerkezeti rendszer forgalmazójával! Azonban a homlokzati táblák szerelésének gyakorlati szempontjából néhány szabályt érdemes figyelembe venni val. Fontos! A szegecsek elhelyezése a fix pontnál kezdődik, majd a fölötte elhelyezkedő csúszó pontok következnek, végül jönnek az alatta található csúszó pontok. Rögzítési részletek Szél terhelés - rögzítési 2 a mm *

10 Rögzítési irányelvek alumíniumra Fekvő elrendezés A homlokzati táblák szerelhetők vízszintes helyzetben függőleges alátétszerkezetre. A dilatáció kialakítása érdekében a homlokzaton 12 méterenként kettős bordázatot kell alkalmazni. Szél terhelés - rögzítési 2 a mm * 10

11 Alumínium alátétszerkezet 11

12 Alumínium alátétszerkezet 12

13 Alumínium alátétszerkezet 13

14 Alumínium alátétszerkezet 14

15 Alumínium alátétszerkezet 15

16 Fa alátétszerkezet 16

17 Fa alátétszerkezet 17

18 18

19 Fa alátétszerkezet

20 Fa alátétszerkezet 20

21 Fa alátétszerkezet mm 25 mm 400 mm 21

22 Ragasztás alumíniumra és fára a mozgást. A homlokzatburkolati táblákat kizárólag függőleges irányban ragasztjuk az átszellőztetés biztosítása érdekében. Ezt a rögzítési módot szakemberrel kell elvégeztetni, ezért mielőtt emellett a lehetőség mellett döntene, ajánlott a ragasztóanyag lehetséges forgalmazójával kon- A szálcement lapok ragasztása történhet alumínium vagy fa alátétszerkezetre. Az alumínium alátétszerkezet tökéletesen alkalmas a ragasztáshoz. Fa alátétszerkezettel szemben elvárás, hogy a ragasztási felület gyalult legyen és a max. nedvességtartalma ne haladja meg a 15% -ot Acél vagy horganyzott alátétszerkezet esetén az acélfelületet 2 komponensű epoxigyantás alapozóval kell ellátni. A ragasztás menete alumínium alátétszerkezet esetén: tok a lap anyagára, méreteire, az összfelületre, az épület magasságára, az alátétszerkezet hosszára és típusára vonatkoznak. Az alábbiakban bemutatunk néhány jellemző csomóponti kialakítást. Ragasztással kapcsolatos tanácsot a ragasztóanyag forgalmazójától kell kérni! 22

23 23

24 24

25 Raktározás, anyagmozgatás A szállításnál alkalmazott műanyag takarófólia csupán a porvédelem céljára szolgál. A lapok felületének védelméről a raklapon belül egymásra helyezett lapok közötti polietilén védőfólia gondoskodik. Miután a szállítmány megérkezett az építési helyszínre, a takarófóliát el kell távolítani. Ezután a raklapokat az időjárás hatásaitól mindig védett helyen, tető vagy takaróponyva alatt kell tárolni, lehetővé téve a táblák szellőzését. A Cembrit táblákat vízszintes, száraz helyen és a raklapra teljes felületükkel felfektetve kell tárolni. Tilos a lapokat a sarkukra állítva tárolni, élükön valaminek nekitámasztva tárolni! A helyszíni anyagmozgatás során a táblákat - a két végüknél megfogva - kell leemelni a raklapokról, nem lehet az alsó táblán végighúzni őket, mert így a lapok közti védőfólia ellenére a felület karcolódna vagy rongálódna. Az áthelyezett lapok között is el kell helyezni a védőfóliát a sérülések elkerülése érdekében! A táblákat az építkezésen egyenként élükre állítva kell szállítani. Biztonság Mint minden egyéb építőanyag esetén, itt is be kell tartani a biztonsági előírásokat, valamint figyelembe kell venni a helyi törvényeket és szabályozásokat. Jelenleg a Cembrit táblák szerelésénél alkalmazott építési módokra és szerszámokra vonatkozóan nem létezik külön előírás. A szálcement lapok vágása és fúrása során finom por képződik, így a megfelelő biztonsági intézkedéseket meg kell tenni, biztosítani kell a por elszívását vagy védőmaszkot kell használni. A szálcement lapokból képződő por ásványi pornak számít, aminek hosszantartó lerakódása tüdőkárosodást okozhat. - Vágó eszközök - - Kis fordulatszámú elektromos gépek Magas fordulatszámú elektromos gépek - 25

26 Raktározás, anyagmozgatás Vágás A méretre vágás történhet normál, lassú vagy gyors fordulatú kéziszerszámmal, illetve rögzített munkagéppel. A gyors fordulatú szerszámok használatakor a por elszívását meg kell oldani. Minden Cembrit táblát lehet keményfém vagy gyémánt élű fűrésszel vágni. Rögzített fűrészgépeknél a táblákat színükkel felfelé ajánlott 1,0-1,5 mm. Ø160 Ø190 Ø216 Ø250 Ø300 Szélesség méret 20 mm 30 mm 30 mm 30 mm 30 mm mm hole Marking Cutting 26

27 Raktározás, anyagmozgatás Élkezelés - - Tisztítás 27

28 A Cembrit szálcement homlokzatburkoló tábla minimális utólagos karbantartást igényel, hogy megtartsa tartósságát, tulajdonságait és funkcionalitását. A környezeti hatások esetleg befolyásolhatják a homlokzatburkolat vizuális megjelenését. Javasoljuk a be- és kiszellőzések, csatlakozások és rögzítések évenkénti szemrevételezéssel történő ellenőrzését. Az esetleges hibák felderítése és kijavítása hosszabb élettartamot biztosít a homlokzatburkolatnak. Az időjárási hatások és a közelben található növények hatással lehetnek a homlokzatburkolat megjelenésére. A légszennyezés, por, fáról, bokorról, virágokról származó levelek szintén befolyásolják a homlokzati összhatást. A Cembrit szálcement homlokzatburkoló termékek anyagösszetételüknek köszönhetően ellenállnak az időjárás változás okozta hatásoknak, nem támadja meg őket alga, nedves vagy száraz korhadás, nem korrodálódnak. Tisztítás Normál szennyeződések esetén a Cembrit homlokzatburkolatot hideg vagy langyos vízzel lehet tisztítani, szükség esetén kíméletes, oldószert nem tartalmazó háztartási tisztítószer hozzáadásával. Mindig felülről, jól behatárolt területeken kezdje a munkát. Bő tiszta vízzel öblítse át a felületet, amíg az teljesen tiszta nem lesz. A lapokat súroló, karcoló hatásnak kitenni tilos! Mielőtt az egész homlokzatot tisztítani kezdené, ajánlott a választott tisztítási módot egy kisebb felületen kipróbálni, hogy meggyőződjön annak alkalmasságáról. A moha- és algatenyészet könnyen eltávolítható a felületről bármely, a kereskedelemben kapható közönséges mosószerrel. hatása, vagy a benzalkónium klorid 2,5%-os oldata, ami hosszú távon megakadályozza a mohásodást. Miután a homlokzatot tiszta vízzel benedvesítette, a mosószert a forgalmazó utasítása szerint kell alkalmazni. Ne hagyja a mosószert teljesen rászáradni a felületre! Öblítse le bő tiszta vízzel! Figyelmeztetés! A nagynyomású tisztítás a szálcement burkolat szempontjából durva kezelésnek számít. A nagynyomású tisztító berendezés erőltetett vagy hibás használata károsíthatja a felületet. Éppen ezért a nagynyomású tisztítás nem ajánlott. 28

29 Általános információk Ügyfélszolgálat Amennyiben bármilyen kérdése van a Cembrit homlokzatburkoló táblákkal kapcsolatban, kollégáink készséggel állnak rendelkezésükre, nyújtanak tanácsot vagy útmutatást. Kérjük, látogassa meg honlapunkat, ahol megbizonyosodhat róla, hogy jelen útmutató a legfrissebb kiadvány. Garancia Hogy biztosíthassuk az Ön számára a minimális 5 év helyett a teljes körű, kiterjesztett garanciánkat, kérjük, a termékünk megvásárlása után töltse ki a honlapunkon megtalálható garanciális űrlapot. További információkért kérjük olvassa el az ugyanitt megtalálható Általános Garancia Nyilatkozatot. Az ebben a kiadványban szereplő, vagy a cég termékeit felhasználók részére más módon nyújtott információk a cég általános tapasztalatán, legjobb tudásán és meggyőződésén alapulnak. Azonban a társaság tudásán és ellenőrzésén kívülálló tényezők is befolyásolhatják a termékek használhatóságát, így semmilyen garanciát nem vállalunk az adott vagy sugallt információkkal kapcsolatosan. A Cembrit cégpolitika egyik eleme a folyamatos fejlesztés. Ebből kifolyólag a Cembrit cég fenntartja a jogot, hogy a termék-specifikációt bármikor, előzetes figyelmeztetés nélkül is módosíthassa. A színek és textúrák a fény- és időjárási viszonyok függvényében változhatnak. Ebből és a nyomdai eljárás korlátaiból adódóan a jelen kiadványban szereplő homlokzatburkolatok színei csak tájékozató jellegűek. Kérjük, győződjön meg róla, hogy jelen kiadvány legújabb változatával rendelkezik-e, úgy, hogy ellenőrzi, egyezik-e a fedőlap jobb felső sarkában található dátum a honlapunkon található letölthető vegye fel a kapcsolatot valamelyik kollegánkkal.

30 Urban Cembrit Fusion táblák azon kívül, hogy anyagában színezettek, további félig áttetsző felületi kezelést is kapnak. Neon Jungle Street Safari Crystal Concrete Corporate Khaki City Sun Coated Chocolate Executive Rock Cembrit True termékek nem csak felületükön, hanem anyagukban is színezettek. Ennek köszönhetően az átlátszó bevonattal ellátott színes táblák impozáns megjelenést nyújtanak. Gobi 301 Vesuv 302 Niagara 303 Antarctic Lakhi 305 Uluru 306 Kilimanjaro 307 Etna Cembrit Edge mentre jellemző különleges karakterisztika, felhős megjelenés érvényesüljön. Stream 201 Volt 202 Flux 203 Fuel Aero 205 Cement 206 Camou 207 Hydro 208 Spark 209 Jet 210 Steel 211 Charcoal 212 Cembrit Metro felületét, biztosítva a tábla felületének egységes, homogén színét. Ennél a színcsaládnál lehetőség van az egyedi színek kínálta lehetőségekre. A termékcsalád élénk színeit Európa vibráló városai ihlették. Hamburg 101 Madrid 102 Geneva 103 Barcelona Athens 105 Lyon Berlin 108 Nuuk 109 Helsinki 110 Dublin 111 Amsterdam 112 Copenhagen 113 Riga 115 Naples 116 Stockholm 117 London
