1 11 kw/715 1/min 160 kw/ /min Zöllner B-220 tip. örvényáramú fékpad 3-fázisú indítómotorral 1_2/1

2 hajtás fékezés U R g R t Φ Külső gerjesztésű egyenáramú mérlegdinamó (mellékáramkörű motor) Ward-Leonard kapcsolás Háromfázisú motorgenerátor, 2 egyenáramú gép, gerjesztő dinamó Egyenáramú fékek kapcsolása 1_2/2

Ward-Leonard kapcsolás Háromfázisú motorgenerátor, 2

3 hajtás U Φ Főáramkörű motor visszatápláló fékezés nem lehetséges Főáramkörű fékezés R t M fékezés hajtás U Φ fékezés n R t Főáramkörű hajtás és fékezés 1_2/3

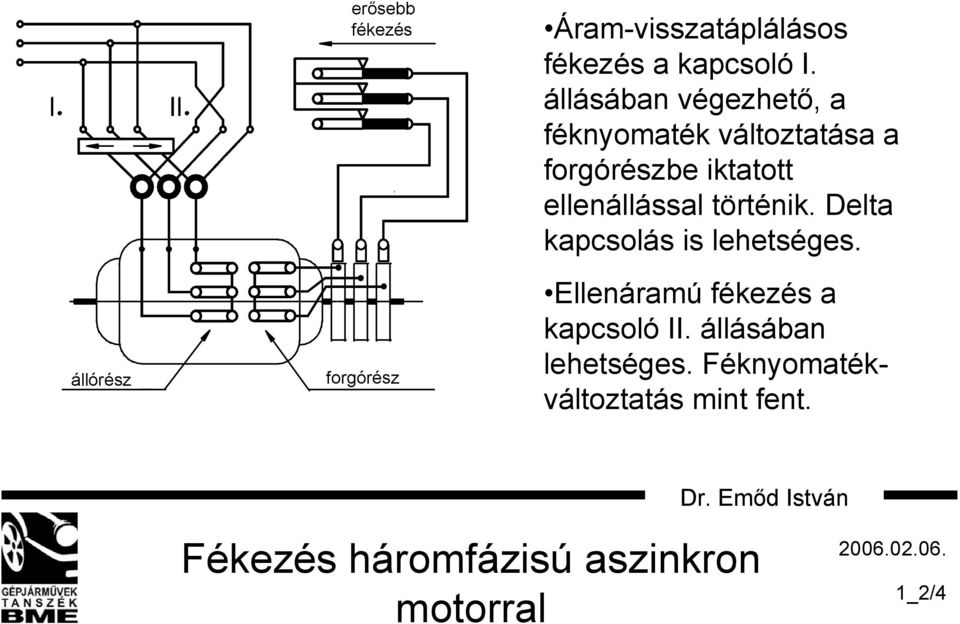

4 állórész erősebb fékezés forgórész Áram-visszatáplálásos fékezés a kapcsoló I. állásában végezhető, a féknyomaték változtatása a forgórészbe iktatott ellenállással történik. Delta kapcsolás is lehetséges. Ellenáramú fékezés a kapcsoló II. állásában lehetséges. Féknyomatékváltoztatás mint fent. Fékezés háromfázisú aszinkron motorral 1_2/4

történik. Delta kapcsolás is lehetséges. Ellenáramú fékezés a kapcsoló II.

5 M a villamos örvényáramú fékpad természetes jelleggörbéje n = const. a fordulatszámot a fékpad állandó értéken tartja n a jelleggőrbe meredeksége tetszőlegesen állítható M ~ n 2 a vízfékpadok természetes jelleggörbéje, a jármű légellenállását jól közelíti Motorfékpadok jellegzetes jelleggörbéi 1_2/5

meredeksége tetszőlegesen állítható M ~ n 2 a vízfékpadok természetes

6 Fékpad rendszer Vezérlő jellemző Természetes jelleggörbe mechanikus fékerő M = áll. pneumatikus lapátszög-állítás, M = k n 2 fojtás hidraulikus aktív vízmennyiség M = k n 2 villamos gerjesztő áram M = k (1-e -n ) örvényáramú villamos gerjesztő áram M = k n mérlegdinamó (külső gerjesztés) terhelő ellenállás (főáramkörű gerj.) terhelő ellenállás M = k n 2 (Ward-Leonard) gerjesztő áram n áll. Motorfékpadok természetes jelleggörbéi 1_2/6

áram M = k (1-e -n ) örvényáramú villamos gerjesztő áram M = k n mérlegdinamó (külső gerjesztés) terhelő

7 Adott fékpaddal a pad mérési tartományán belül eső pontokat mérhetünk. 0-A a fékpad természetes jelleggőrbéje A-B legnagyobb megengedett forgatónyomaték B-C legnagyobb megengedett teljesítmény C-D legnagyobb megengedett fordulatszám D-0 üresjárati jelleggörbe Fékpad mérési tartománya (példa: vízfékpad) 1_2/7

forgatónyomaték B-C legnagyobb megengedett teljesítmény C-D legnagyobb

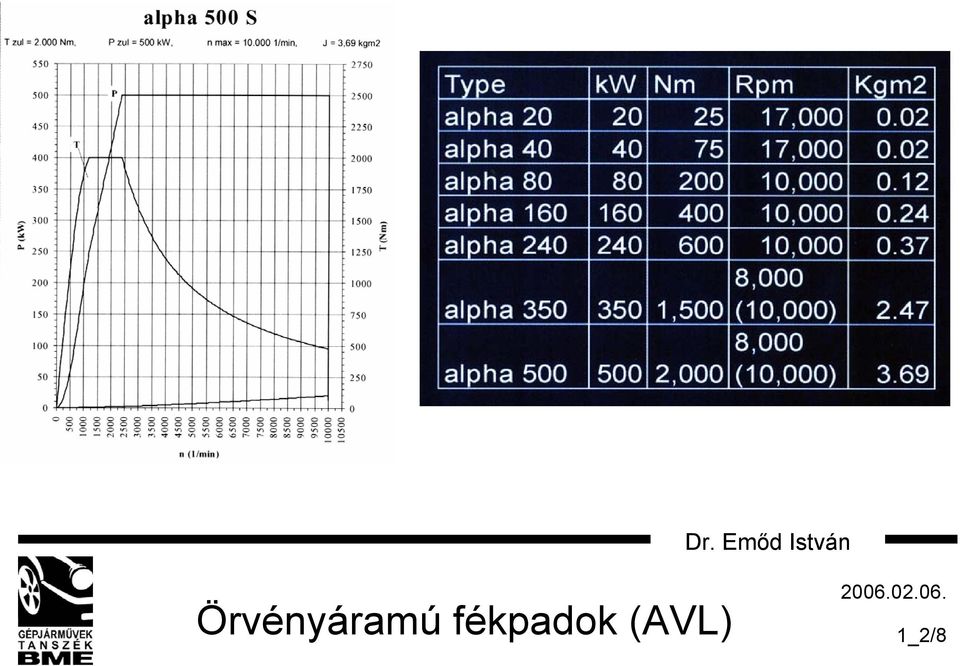

8 Örvényáramú fékpadok (AVL) 1_2/8

9 A log-log skála kiegyenesíti a jellegmezőt határoló görbéket A diagramból jól látható, hogy a névleges 230 kw teljesítményt csak /min felett, a 750 N-nak megfelelő 750 0,955 = 716 N.m nyomatékot csak /min között lehet mérni az adott fékpaddal. kis fordulaton nagy teljesítmény (pl /minnél 10 kw) és nagy fordulaton kis teljesítmény (pl /min-nél 2 kw) nem mérhető Schenck fékpadok és a W230 villamos örvényáramú fékpad jellegmezeje 1_2/9

..3000 1/min között lehet mérni az adott fékpaddal. kis fordulaton nagy teljesítmény (pl.

10 Mérőberendezés Hiba, kb, % Súrlódó (Prony-) fékek pofás szalagos 1 Hidraulikus fékek külső forgórészű 0,1...0,2 belső forgórészű 0,2...0,5 Légfék szárnyaskerék levegőben Villamos fékek örvényáramú fék 0,2...0,5 mérlegdinamó, -generátor 0,1...0,2 Nyomatékmérés hibakorlátai 1_2/10

..0,2 belső forgórészű 0,2...0,5 Légfék szárnyaskerék levegőben 1.

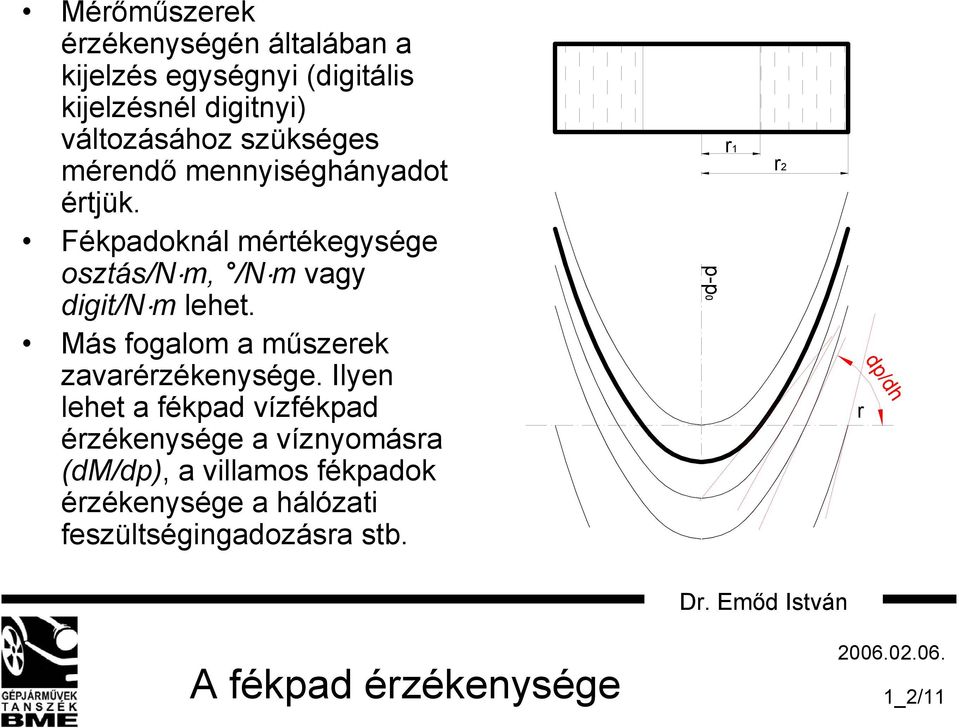

11 Mérőműszerek érzékenységén általában a kijelzés egységnyi (digitális kijelzésnél digitnyi) változásához szükséges mérendő mennyiséghányadot értjük. Fékpadoknál mértékegysége osztás/n m, /N m vagy digit/n m lehet. Más fogalom a műszerek zavarérzékenysége. Ilyen lehet a fékpad vízfékpad érzékenysége a víznyomásra (dm/dp), a villamos fékpadok érzékenysége a hálózati feszültségingadozásra stb. p-p0 r1 r2 dp/dh r A fékpad érzékenysége 1_2/11

Más fogalom a műszerek zavarérzékenysége.

12 Stacioner, tranziens és dinamikus motormérések 1_2/12

13 VÍZFÉKPAD Alkalmazási terület Dízelmotorok és motoralkatrészek (dugattyú, tömítések stb.) vizsgálata Vizsgálati lehetőség Tartós vizsgálatok Állandósult mérési pontokból és terhelési ciklusokból álló vizsgálatok ÖRVÉNYÁRAMÚ FÉKPAD Alkalmazási terület Motorok és motoralkatrészek (dugattyú, tömítések stb.) vizsgálata Vizsgálati lehetőség Minőségellenőrzés Működésellenőrzés Állandósult mérési pontokból és terhelési ciklusokból álló és tranziens vizsgálatok ASZINKRON FÉKPAD Alkalmazási terület Motorok és motoralkatrészek fejlesztése Kipufogóberendezések vizsgálata Menetciklusok szimulációja Vizsgálati lehetőség Motorfejlesztés Égésoptimalizálás Állandósult, tranziens és dinamikus vizsgálatok Fékpadok alkalmazási területei 1_2/13

14 M/Mo 1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0 M/Mo= e -t/t M/Mo= 1- e -t/t t/t T időállandó Motorfékpad dinamikus viselkedése 1_2/14

15 Kézi átlagfordulatszám számláló Örvényáramú Röpsúlyos pillanatnyi fordulatszám-mérő Egyszerű fordulatszámmérő műszerek 1_2/15
