1 GENERÁTOR FORGÓRÉSZ ELLENŐRZÉS A FLUXUS SZONDA FELÉPÍTÉSE, MŰKÖDÉSE Készítette: Ács György RTO FORRÁS: FLUXUS SZONDA ÉS ALKALMAZÁSA KTT MÉRNÖKI IRODA 11SP mérési eredményei

2 A forgórész menetzárlat okozta problémák - A terhelésre (gerjesztésre) érzékeny (laterális=oldalirányú)vibráció. - Azonosítatlan forró pontok megjelenése a gerjesztő tekercselésen. - Túlzott mértékben megnövekedő gerjesztő áramok. - A menetzárlatból kiinduló testzárlat megjelenése. - Tekercsmenet szakadás létrejötte. A fluxusszonda alkalmazásának előnyei - On-line állapotfigyelés és monitoring rendszer használata normál üzemnél. - A kezdődő menetzárlat felismerése. - A menetzárlat helyének pontos meghatározása. - A karbantartással, javítással kapcsolatos döntések elősegítése. - A forgórész tekercselés meghibásodásából adódó váratlan meghibásodások, gépleállások csökkentése. Elhelyezése, működési elve Az állórész horonyékelésében elhelyezett szonda a sugár irányú légrésindukció időbeni változását érzékeli és regisztrálja a forgórész felületén történő áthaladásakor. A hornyonkénti szórtfluxus változás a hornyonkénti összesített gerjesztés függvénye. 2

A fluxusszonda alkalmazásának előnyei - On-line állapotfigyelés és monitoring rendszer használata normál üzemnél. - A kezdődő menetzárlat felismerése. - A menetzárlat helyének pontos meghatározása.

3 A fuxus szonda elhelyezése A szonda csúcsa a forgórész felületétől maximum 5 cm távolságra helyezkedik el. A bandázsgyűrűtől legalább 12,5 mm távolságot kell biztosítani. 3

4 A fuxus szonda elhelyezése É D 4

5 A fuxus szonda mérési eredménye üresjárásban 5

6 A fuxus szonda mérési eredménye üresjárásban A légrésindukció hullámformáját a fluxus szonda hullámformájának invertálásával lehet előállítani. 6

7 A fuxus szonda mérési eredménye terhelésnél A hornyonkénti szórt fluxus változást összehasonlítjuk az ellenkező pólus azonos horonynál mért értékkel. Ezzel meghatározható a rövidrezárt inaktív menetek száma. 7

az ellenkező pólus azonos horonynál mért értékkel.

8 A fuxus szonda mérési eredménye terhelésnél A légrésindukció 0-pontjának eltolódása a keresztirányú tengelyhez képest. Oka: A δ terhelési szögnek és az armatúra-visszahatásnak a terheléstől függő változása. 8

9 A fuxus szonda mérési eredménye terhelésnél A rövidrezárt menetek olyan terhelésnél azonosíthatók a legjobban, ahol a légrésindukció 0-ponton való áthaladása (zérusvonala) a hibás hornyokkal van egyvonalban. 9

a legjobban, ahol a légrésindukció 0-ponton való

10 A fuxus szonda mérési eredménye terhelésnél A feszültségcsúcsok amplitúdója és területe alapján megbecsülhető a vizsgált tekercsben található zárlatos menetek száma is. 10

11 A fuxus szonda mérési eredménye terhelésnél 11

12 A fuxus szonda mérési eredménye terhelésnél 12

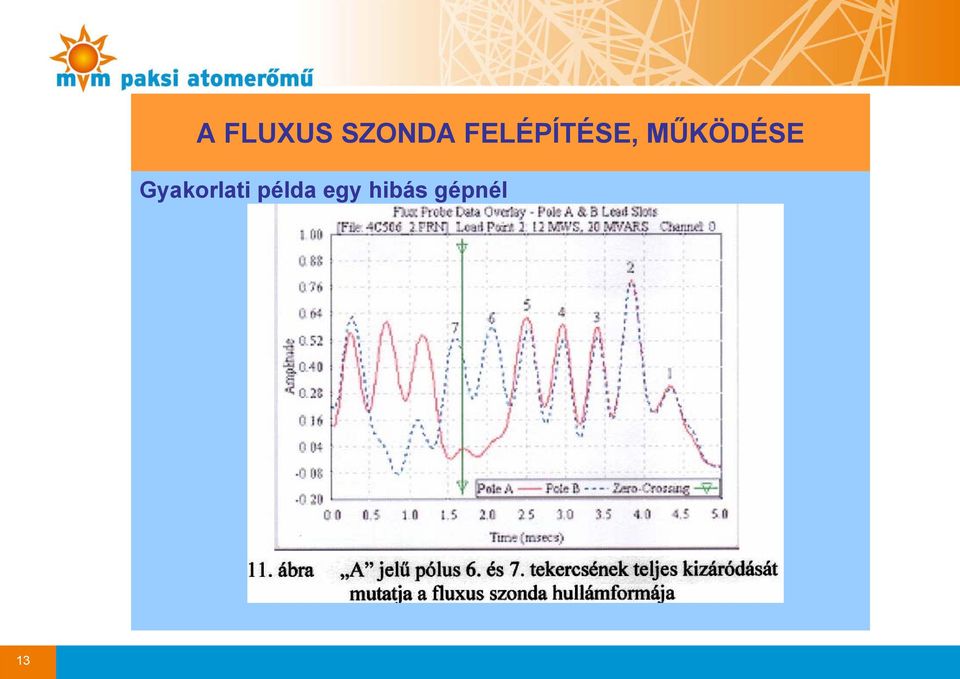

13 Gyakorlati példa egy hibás gépnél 13

14 A hibás gép a bandázssapka levétele után 14

15 FOTÓK az erőmű generátoraiba történő beépítésről : Készítette Szénégető Szabolcs 15

16 FOTÓK a beépítésről: Készítette Szénégető Szabolcs 16

17 FOTÓK a beépítésről: Készítette Szénégető Szabolcs 17

18 A 11SP mérési eredményei - üresjárás Feszültség (V) Idő (msec) Fluxus szonda jel üresjárásban 18

19 A 11SP mérési eredményei - üresjárás Pólusvonalra merőleges tengely Légrés indukció vonala Amplitudó Fluxus szonda jele relatív egységben Idő (msec) Feldolgozott fluxus szonda jel üresjárásban 19

20 A 11SP mérési eredményei - üresjárás Amplitudó Idő (msec) A és B pólus jele egymásra forgatva 20

21 A 11SP mérési eredményei - üresjárás Amplitudó Idő (msec) A és B pólus felfutó oldali jele egymásra forgatva 21

22 A 11SP mérési eredményei - üresjárás Relatív feszültség eltérés (V) Horonyszám A és B pólus hornyonkénti jeleinek összehasonlítása 22

23 A 11SP mérési eredményei - terhelés Feszültség (V) Idő (msec) Fluxus szonda jel terheléskor 23

24 A 11SP mérési eredményei - terhelés Pólusvonalra merőleges tengely Fluxus szonda jele relatív egységben Amplitudó Légrés indukció vonala Idő (msec) Feldolgozott fluxus szonda jel terhelésnél 24

25 A 11SP mérési eredményei - terhelés Amplitudó Üresjárásban Itt volt! Idő (msec) A és B pólus jele egymásra forgatva 25

26 A 11SP mérési eredményei - terhelés Relatív feszültség eltérés (V) Horonyszám A és B pólus hornyonkénti jeleinek összehasonlítása 26

27 A 22SP mérési eredményei - üresjárásban 27

28 A 22SP mérési eredményei - üresjárásban 28

29 A 22SP mérési eredményei - Üresjárás 29

30 A 22SP mérési eredményei - Üresjárás 30

31 A 22SP mérési eredményei - Üresjárás 31

32 A 22SP mérési eredményei - Terheléskor 32

33 A 22SP mérési eredményei - Terheléskor 33

34 A 22SP mérési eredményei - Terheléskor 34

35 A 22SP mérési eredményei - Terheléskor 35

36 A 22SP mérési eredményei - Terheléskor 36

37 A 22SP mérési eredményei - Terheléskor 37
