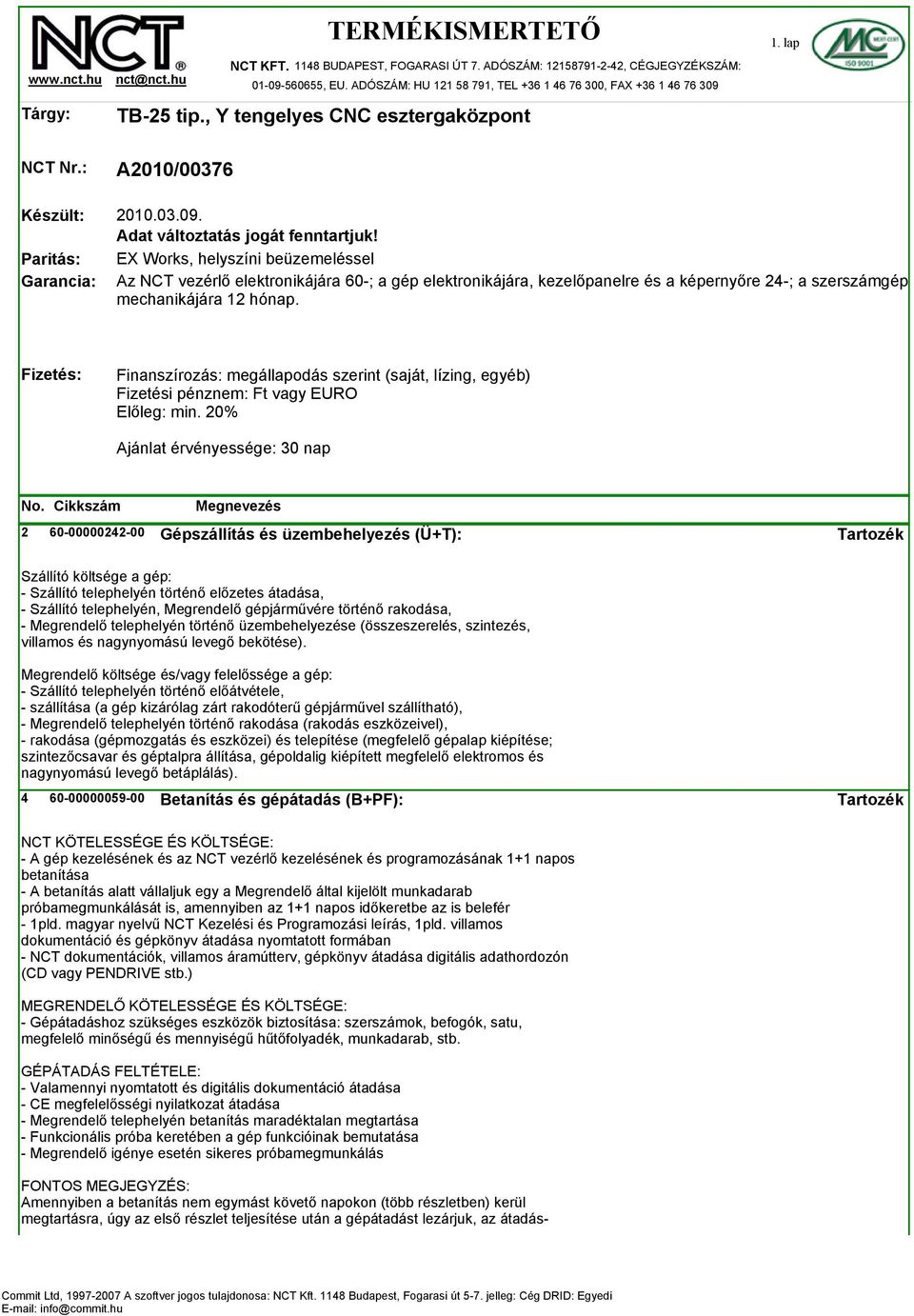

1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX TB-25 tip., Y tengelyes CNC esztergaközpont 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel Az NCT vezérlő elektronikájára 60-; a gép elektronikájára, kezelőpanelre és a képernyőre 24-; a szerszámgép mechanikájára 12 hónap. Fizetés: Finanszírozás: megállapodás szerint (saját, lízing, egyéb) Fizetési pénznem: Ft vagy EURO Előleg: min. 20% Ajánlat érvényessége: 30 nap No. 2 Cikkszám Gépszállítás és üzembehelyezés (Ü+T): Szállító költsége a gép: - Szállító telephelyén történő előzetes átadása, - Szállító telephelyén, Megrendelő gépjárművére történő rakodása, - Megrendelő telephelyén történő üzembehelyezése (összeszerelés, szintezés, villamos és nagynyomású levegő bekötése). Megrendelő költsége és/vagy felelőssége a gép: - Szállító telephelyén történő előátvétele, - szállítása (a gép kizárólag zárt rakodóterű gépjárművel szállítható), - Megrendelő telephelyén történő rakodása (rakodás eszközeivel), - rakodása (gépmozgatás és eszközei) és telepítése (megfelelő gépalap kiépítése; szintezőcsavar és géptalpra állítása, gépoldalig kiépített megfelelő elektromos és nagynyomású levegő betáplálás) Betanítás és gépátadás (B+PF): NCT KÖTELESSÉGE ÉS KÖLTSÉGE: - A gép kezelésének és az NCT vezérlő kezelésének és programozásának 1+1 napos betanítása - A betanítás alatt vállaljuk egy a Megrendelő által kijelölt munkadarab próbamegmunkálását is, amennyiben az 1+1 napos időkeretbe az is belefér - 1pld. magyar nyelvű NCT Kezelési és Programozási leírás, 1pld. villamos dokumentáció és gépkönyv átadása nyomtatott formában - NCT dokumentációk, villamos áramútterv, gépkönyv átadása digitális adathordozón (CD vagy PENDRIVE stb.) MEGRENDELŐ KÖTELESSÉGE ÉS KÖLTSÉGE: - Gépátadáshoz szükséges eszközök biztosítása: szerszámok, befogók, satu, megfelelő minőségű és mennyiségű hűtőfolyadék, munkadarab, stb. GÉPÁTADÁS FELTÉTELE: - Valamennyi nyomtatott és digitális dokumentáció átadása - CE megfelelősségi nyilatkozat átadása - Megrendelő telephelyén betanítás maradéktalan megtartása - Funkcionális próba keretében a gép funkcióinak bemutatása - Megrendelő igénye esetén sikeres próbamegmunkálás FONTOS MEGJEGYZÉS: Amennyiben a betanítás nem egymást követő napokon (több részletben) kerül megtartásra, úgy az első részlet teljesítése után a gépátadást lezárjuk, az átadás-

2 Folytatás, 2. lap átvételi jegyzőkönyvet aláírjuk és NCT a számlát benyújthatja Megrendelőnek CE megfelelőségi nyilatkozat CNC esztergagépekre: Az NCT KFT kijelenti, hogy az árajánlatban szereplő tételek megfelelnek az MSZ EN ISO :2004, MSZ EN ISO :2004, MSZ EN 894-1:1999 2, MSZ EN 894-2:1999 2, MSZ EN 1037:1995+A1:2008, MSZ EN ISO :2007, MSZ EN ISO :2008, MSZ EN :2001, MSZ EN :1994, MSZ EN :2004, MSZ EN :2008, MSZ EN :2008, MSZ EN :2008, MSZ EN 1550:1999 2, MSZ EN 12415:2005 (Változat: ) Garanciális feltételek: - A garanciális idő a gép Megrendelőnél történő üzembe helyezése időpontjával kezdődik. - A gép előátvétele után, nem tudunk elfogadni olyan reklamációt, mely a gép átalakításával, pótlásával jár. A módosításokat külön megállapodás szerint végezzük el. Kérjük az előátvételt nagyon figyelmesen lefolytatni! - A garanciális idő alatt a kiszállási díjat, a javítás minden anyag költségét és munkadíját Szállító vállalja. Megrendelőnek a javítás teljesen ingyenes. - A garanciális időszakban kicserélt alkatrészekre 6 hónap garanciát vállalunk. - Amennyiben Megrendelő olyan hibához hívja ki Szállítót ami bizonyíthatóan nem tartozik bele a garanciális javítás körébe, úgy a kiszállás és a javítás minden költségét Megrendelő tériti meg. - A szerszámgép festésére és tömítéseire,a hűtővíz koncentrátumok forgalmazói előírásainak pontos betartása esetén vállalunk csak garanciát! - Amennyiben Megrendelő nem az előírt hűtővíz koncentrációval, kenő és hidraulika olajjal tölti fel a gépet, úgy az a garancia elvesztését vonhatja magával. FIGYELEM! Sűrített levegővel a munkatér vagy a munkadarab munkatérben való tisztítása a szerszámgépeken szigorúan tilos, és a garancia elvesztésével jár! Külön felhívjuk a gépek üzemeltetőinek a figyelmét arra, hogy az utóbbi időben többször előfordult, hogy a kenőegység tartályát hűtőfolyadék koncentrátummal töltötték fel! Gépállapot felmérést az eredmények pontos dokumentálásával, és szerszámgépek időszakos karbantartását vállaljuk! TB-20 és -25 TOPPER-NCT, Y tengelyes CNC esztergaközpont jellemzői: Függőleges elrendezésű nagysebességü, Y tengelyes, ellenorsós (YB tip.) eszterga megmunkálóközpont. Számítógépes tervezéssel és analízissel kifejlesztett és a gyakorlati tapasztalatok alapján legapróbb részletekig kifinomított MECHANITE öntvény ágy, orsóház és szánrendeszer. Derékszögő gép-koordinátarendszer (az Y elmozdulás nem két tengely mozgásának eredője) Felépítése: - függőleges ágyas, nagysebességű esztergagép - szerelt, gördülő vezeték X, Y, Z és W irányokban - köszörült, dupla anyás golyósorsók - olajkenésű szánrendszer és golyósorsók - motororsó főorsó - motororsó ellenorsó (YB típusnál) - folyadékhűtésű főorsó - teljesen zárt burkolat, CE megfelelés Vezérlés és hajtások: - legkorszerűbb, NCT esztergavezérlő (5év garancia), TFT monitorral, kihelyezettforgatható vezérlőpultal - legkorszerűbb digitális AC szinkron szervorendszer - AC aszinkron főhajtás - fékezés hálózati visszatáplálással - hőcserélővel hűtott vezérlőszekrény

3 Folytatás, 3. lap - magyar nyelvű menü és dokumentációk Alaptartozékok: - központi olajkenő szivattyú - hidraulikus működtetésű szegnyereg (Y tip.) - hidraulika szivattyú olajhűtővel, tokmány meghúzó és szegnyereg működtető rendszer - szintezőcsavar és talp - gép- és hibajelzőlámpa - komplett hűtőfolyadék rendszer - hűtővíz szivattyúval működtetett vizipisztoly (nyomógombos) TB-25Y, Y tengelyes CNC esztergaközpont alapára és műszaki alapadatai: Munkatér: - legnagyobb elforduló átmérő (mm): legnagyobb esztergálható átmérő (mm): legnagyobb esztergálható hossz (mm): gyorsmenetek X/Y/Z (m/perc): 24/15/30 - munkatér löketek X/Y/Z (mm): 260/(+/-) 51/660 - tartályméret: 170 L Főorsó: - fordulatszámtartomány: ford/perc (a tokmány korlátozza) - főorsó homlok: A2-8 - főorsó furat / rúd áteresztés (mm): 78 / 64 - főorsó első csapágy furat átmérő (mm): ajánlott tokmányméret: 250 (10") mm - főmotor névleges (max.) teljesítmény / nyomaték : 11 (15) kw / 131 (179) Nm C tengely: - tartós, megnövelt pontosság HEIDENHAIN szögmérővel - hidraulikus működtetésű, programozható főorsó fékezés - pozícionálási felbontás pontosság: 0,001 / ± 0,005 Szegnyereg: - löket (mm): belső kúp mérete: MT5 - működtetés: hidraulikus (opc. szervo) Telepítés: Alapterület (forgácskihordóval) x magasság (mm): 3400 (4360) x 2640 x 2330 Gép nettó tömege (kg): 6200 Villamos csatlakozás (VAC): 3x TB-25YB, Y tengelyes és ellenorsós CNC esztergaközpont alapára és műszaki Munkatér: - legnagyobb elforduló átmérő (mm): legnagyobb esztergálható átmérő (mm): legnagyobb esztergálható hossz (mm): gyorsmenetek X/Y/Z/B (m/perc): 24/15/30/24 - munkatér löketek X/Y/Z/B (mm): 260/(+/-) 51/660/700 - tartályméret: 170 L Főorsó: - fordulatszámtartomány: ford/perc (a tokmány korlátozza) - főorsó homlok: A2-8 - főorsó furat / rúd áteresztés (mm): 78 / 64 - főorsó első csapágy furat átmérő (mm): ajánlott tokmányméret: 250 (10") mm - főmotor névleges (max.) teljesítmény / nyomaték: 11 (15) kw / 131 (179) Nm Ellenorsó: alapadatai:

4 Folytatás, 4. lap - fordulatszámtartomány (ford/perc ): (a tokmány korlátozza) - főorsó homlok: A2-5 - főorsó első csapágy furat átmérő (mm): 90 - ajánlott tokmányméret (mm): 200 (8") - főmotor teljesítmény / nyomaték névleges (maximális): 5,5 (7,5) kw / 35 (48) Nm C tengely: - tartós, megnövelt pontosság HEIDENHAIN szögmérővel - hidraulikus működtetésű, programozható főorsó fékezés - pozícionálási felbontás pontosság: 0,001 / ± 0,005 Telepítés: Alapterület (forgácskihordóval) x magasság (mm): 3400 (4360) x 2640 x 2330 Gép nettó tömege (kg): 6300 Villamos csatlakozás (VAC): 3x Megnövelt (75mm) főorsó rúd áteresztés (TB-25 tip.): Orsóház hűtése olajklímával (TB-25 tip.): Meghajtott VDI40/12 nyakas revolverfej és szervo C tengely (TB tip.): Gépi működtetésű, átm. 250mm/10"/A2-8, hárompofás tokmány (TON-FOU): Gépi működtetésű, átm. 210mm/8"/A2-5, hárompofás tokmány (TON-FOU): Gépi működtetésű, patrontokmány (A2-8/185E): Gépi működtetésű, patrontokmány (A2-5/173E): Forgácskihordó, láncos, forgácstároló kocsival (TNL, TA és TB-25 tip.): Munkadarab elkapó és -elszállító konvejor (TA-20, TA-25 és TB-25 tip.): Pneumatikus működtetésű 1,2 méteres rúdadagoló + csomag (tip.: BF-1200): Pneumatikus működtetésű 1,5 méteres rúdadagoló + csomag (tip.: BF-1500):

5 No. 64 Cikkszám Folytatás, 5. lap Szálvezető, 3.2 méteres, hidraulikus működtetésű (tip.: EMT-Monofeed 4.65): Rúdadagoló és szálvezető, 3.2 méteres, szervo működtetésű (tip.: IEMCA BOSS- 545E): Rúdadagoló és szálvezető, 3.2 méteres, pneumatikus működtetésű (tip.: FEDEK SUNNY ): Rúdkihúzó (WBP-40): NCT 201 CNC VEZÉRLŐ: NCT elektronika szolgáltatásai és alaptartozékai (ellenorsós esztergagép): FEW-4 integrált PC: - FNC (GRAFIKUS DIALÓG PROGRAMOZÁS); FLASH háttértároló (vagy más USB eszköz) csatlakoztatás; ETHERNET-en keresztül az NCT vezérlő bekapcsolható az üzem számítógépes hálózatába; MEREVLEMEZzel (30GB) nagy sebességű DNC csatorna; 4db USB eszköz fogadása; TRACK BALL (fordított egér) mutató eszköz Merevszárú menetfúrás. Kihelyezett kézikerék. Lábpedál, fő- és ellenorsó, gépi tokmányának (patrontokmány) működtetéséhez Gép kikapcsolása technológiai programból:
