LT-52 ÉS LT-65 CNC ESZTERGA GÉPKÖNYV

Átírás

1 NCT Ipari Elektronikai Kft. 1/36 Dátum:

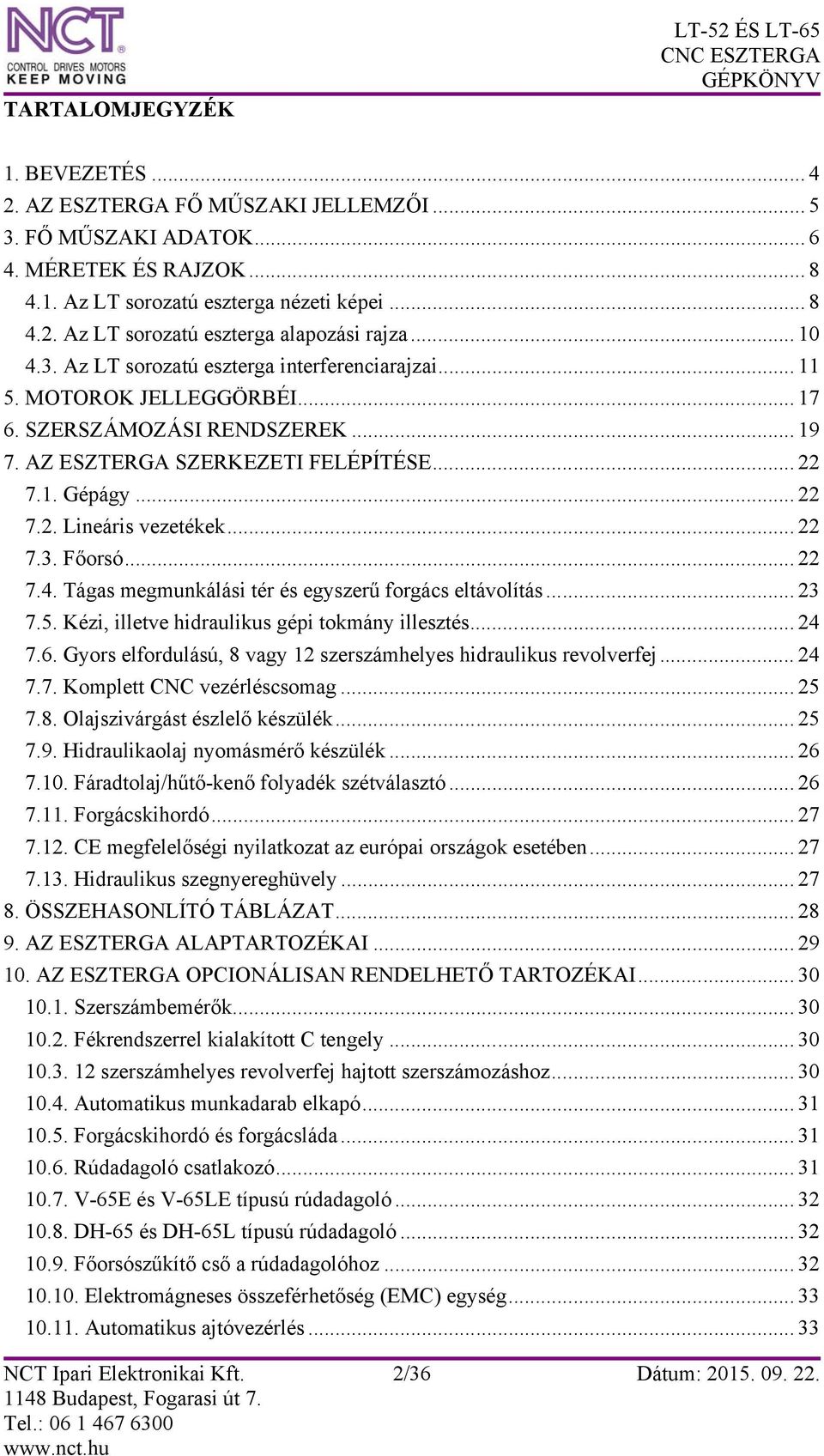

2 TARTALOMJEGYZÉK 1. BEVEZETÉS AZ ESZTERGA FŐ MŰSZAKI JELLEMZŐI FŐ MŰSZAKI ADATOK MÉRETEK ÉS RAJZOK Az LT sorozatú eszterga nézeti képei Az LT sorozatú eszterga alapozási rajza Az LT sorozatú eszterga interferenciarajzai MOTOROK JELLEGGÖRBÉI SZERSZÁMOZÁSI RENDSZEREK AZ ESZTERGA SZERKEZETI FELÉPÍTÉSE Gépágy Lineáris vezetékek Főorsó Tágas megmunkálási tér és egyszerű forgács eltávolítás Kézi, illetve hidraulikus gépi tokmány illesztés Gyors elfordulású, 8 vagy 12 szerszámhelyes hidraulikus revolverfej Komplett CNC vezérléscsomag Olajszivárgást észlelő készülék Hidraulikaolaj nyomásmérő készülék Fáradtolaj/hűtő-kenő folyadék szétválasztó Forgácskihordó CE megfelelőségi nyilatkozat az európai országok esetében Hidraulikus szegnyereghüvely ÖSSZEHASONLÍTÓ TÁBLÁZAT AZ ESZTERGA ALAPTARTOZÉKAI AZ ESZTERGA OPCIONÁLISAN RENDELHETŐ TARTOZÉKAI Szerszámbemérők Fékrendszerrel kialakított C tengely szerszámhelyes revolverfej hajtott szerszámozáshoz Automatikus munkadarab elkapó Forgácskihordó és forgácsláda Rúdadagoló csatlakozó V-65E és V-65LE típusú rúdadagoló DH-65 és DH-65L típusú rúdadagoló Főorsószűkítő cső a rúdadagolóhoz Elektromágneses összeférhetőség (EMC) egység Automatikus ajtóvezérlés NCT Ipari Elektronikai Kft. 2/36 Dátum:

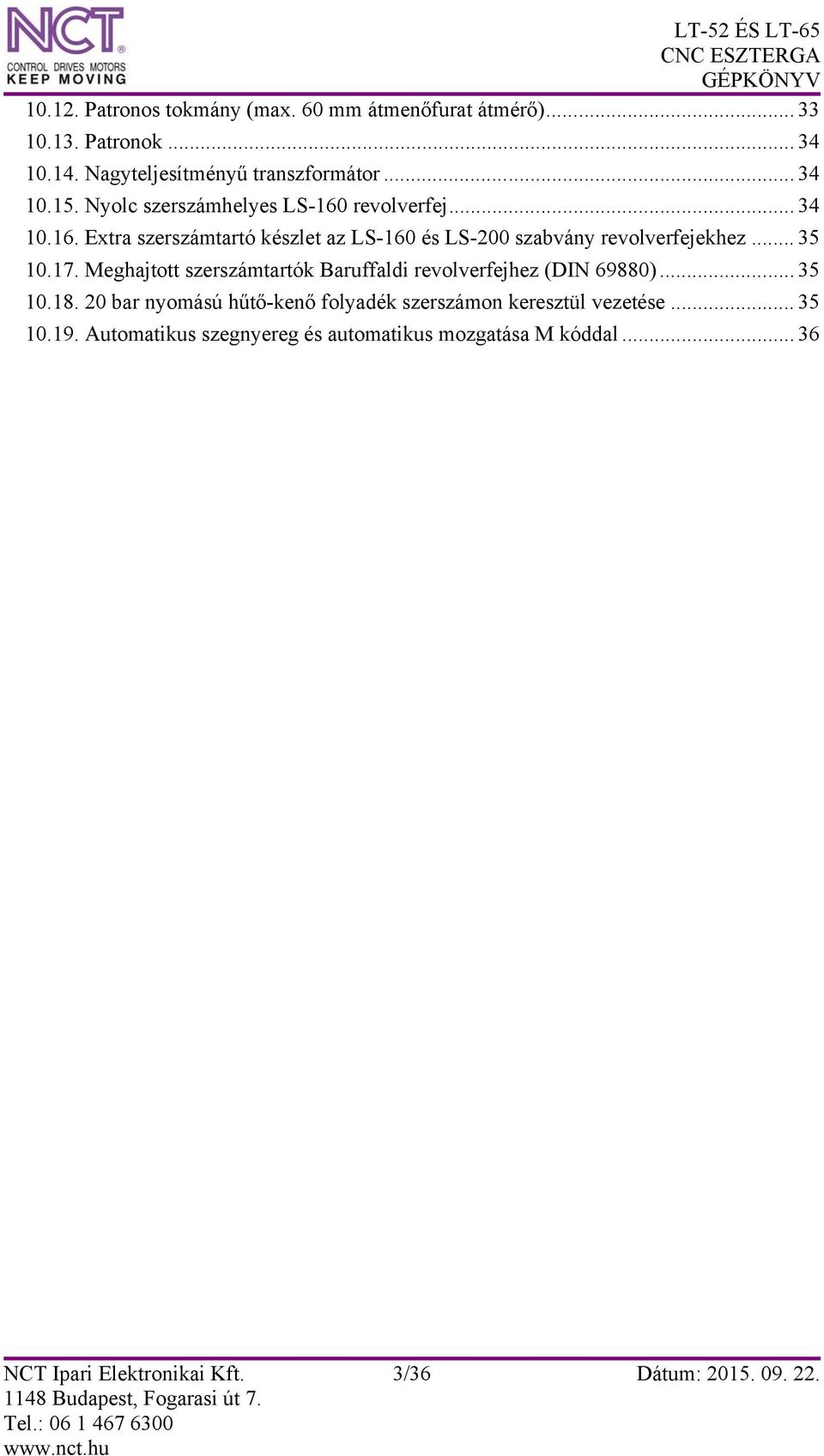

3 Patronos tokmány (max. 60 mm átmenőfurat átmérő) Patronok Nagyteljesítményű transzformátor Nyolc szerszámhelyes LS-160 revolverfej Extra szerszámtartó készlet az LS-160 és LS-200 szabvány revolverfejekhez Meghajtott szerszámtartók Baruffaldi revolverfejhez (DIN 69880) bar nyomású hűtő-kenő folyadék szerszámon keresztül vezetése Automatikus szegnyereg és automatikus mozgatása M kóddal NCT Ipari Elektronikai Kft. 3/36 Dátum:

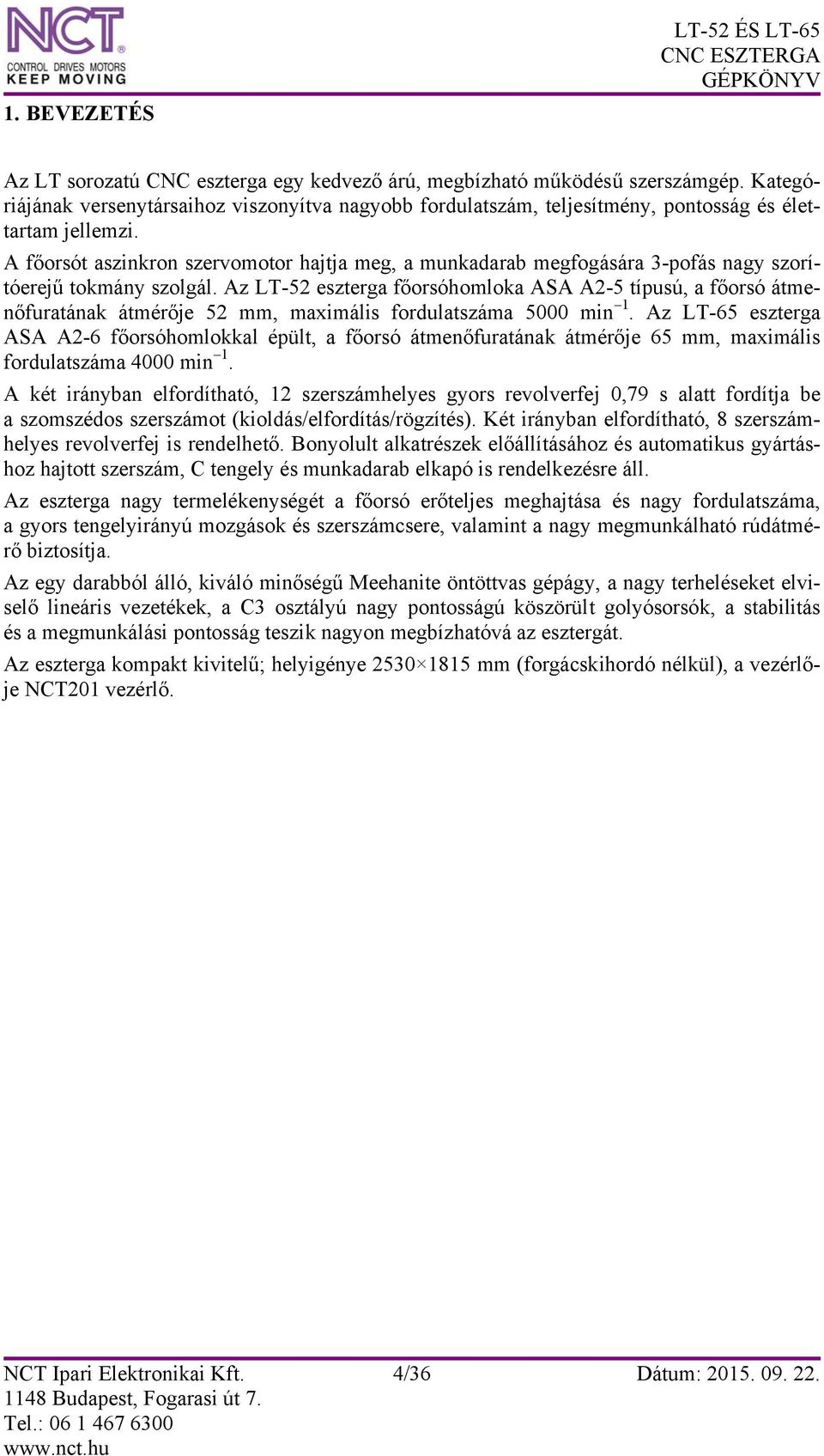

4 1. BEVEZETÉS Az LT sorozatú CNC eszterga egy kedvező árú, megbízható működésű szerszámgép. Kategóriájának versenytársaihoz viszonyítva nagyobb fordulatszám, teljesítmény, pontosság és élettartam jellemzi. A főorsót aszinkron szervomotor hajtja meg, a munkadarab megfogására 3-pofás nagy szorítóerejű tokmány szolgál. Az LT-52 eszterga főorsóhomloka ASA A2-5 típusú, a főorsó átmenőfuratának átmérője 52 mm, maximális fordulatszáma 5000 min 1. Az LT-65 eszterga ASA A2-6 főorsóhomlokkal épült, a főorsó átmenőfuratának átmérője 65 mm, maximális fordulatszáma 4000 min 1. A két irányban elfordítható, 12 szerszámhelyes gyors revolverfej 0,79 s alatt fordítja be a szomszédos szerszámot (kioldás/elfordítás/rögzítés). Két irányban elfordítható, 8 szerszámhelyes revolverfej is rendelhető. Bonyolult alkatrészek előállításához és automatikus gyártáshoz hajtott szerszám, C tengely és munkadarab elkapó is rendelkezésre áll. Az eszterga nagy termelékenységét a főorsó erőteljes meghajtása és nagy fordulatszáma, a gyors tengelyirányú mozgások és szerszámcsere, valamint a nagy megmunkálható rúdátmérő biztosítja. Az egy darabból álló, kiváló minőségű Meehanite öntöttvas gépágy, a nagy terheléseket elviselő lineáris vezetékek, a C3 osztályú nagy pontosságú köszörült golyósorsók, a stabilitás és a megmunkálási pontosság teszik nagyon megbízhatóvá az esztergát. Az eszterga kompakt kivitelű; helyigénye mm (forgácskihordó nélkül), a vezérlője NCT201 vezérlő. NCT Ipari Elektronikai Kft. 4/36 Dátum:

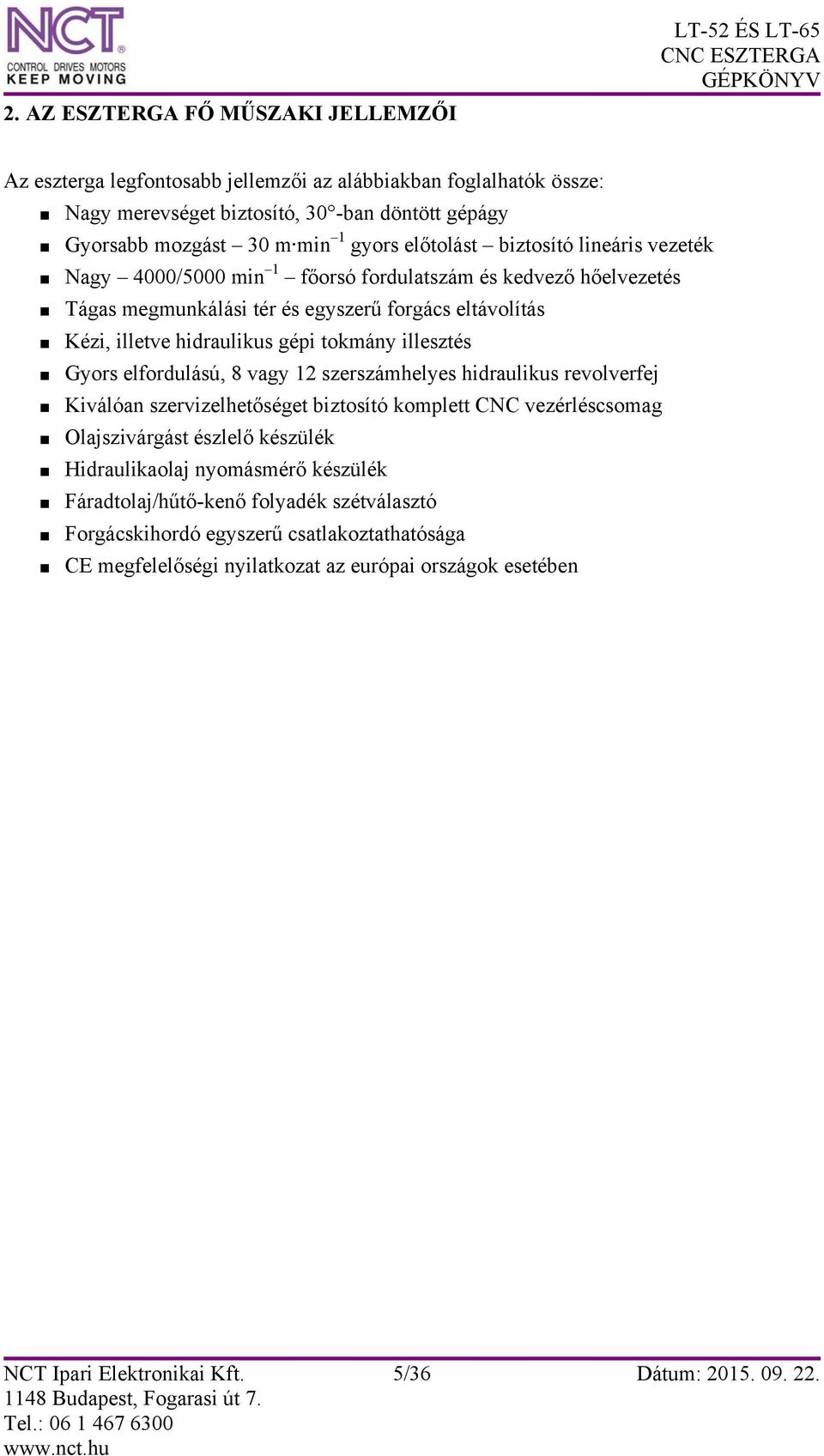

5 2. AZ ESZTERGA FŐ MŰSZAKI JELLEMZŐI Az eszterga legfontosabb jellemzői az alábbiakban foglalhatók össze: Nagy merevséget biztosító, 30 -ban döntött gépágy Gyorsabb mozgást 30 m min 1 gyors előtolást biztosító lineáris vezeték Nagy 4000/5000 min 1 főorsó fordulatszám és kedvező hőelvezetés Tágas megmunkálási tér és egyszerű forgács eltávolítás Kézi, illetve hidraulikus gépi tokmány illesztés Gyors elfordulású, 8 vagy 12 szerszámhelyes hidraulikus revolverfej Kiválóan szervizelhetőséget biztosító komplett CNC vezérléscsomag Olajszivárgást észlelő készülék Hidraulikaolaj nyomásmérő készülék Fáradtolaj/hűtő-kenő folyadék szétválasztó Forgácskihordó egyszerű csatlakoztathatósága CE megfelelőségi nyilatkozat az európai országok esetében NCT Ipari Elektronikai Kft. 5/36 Dátum:

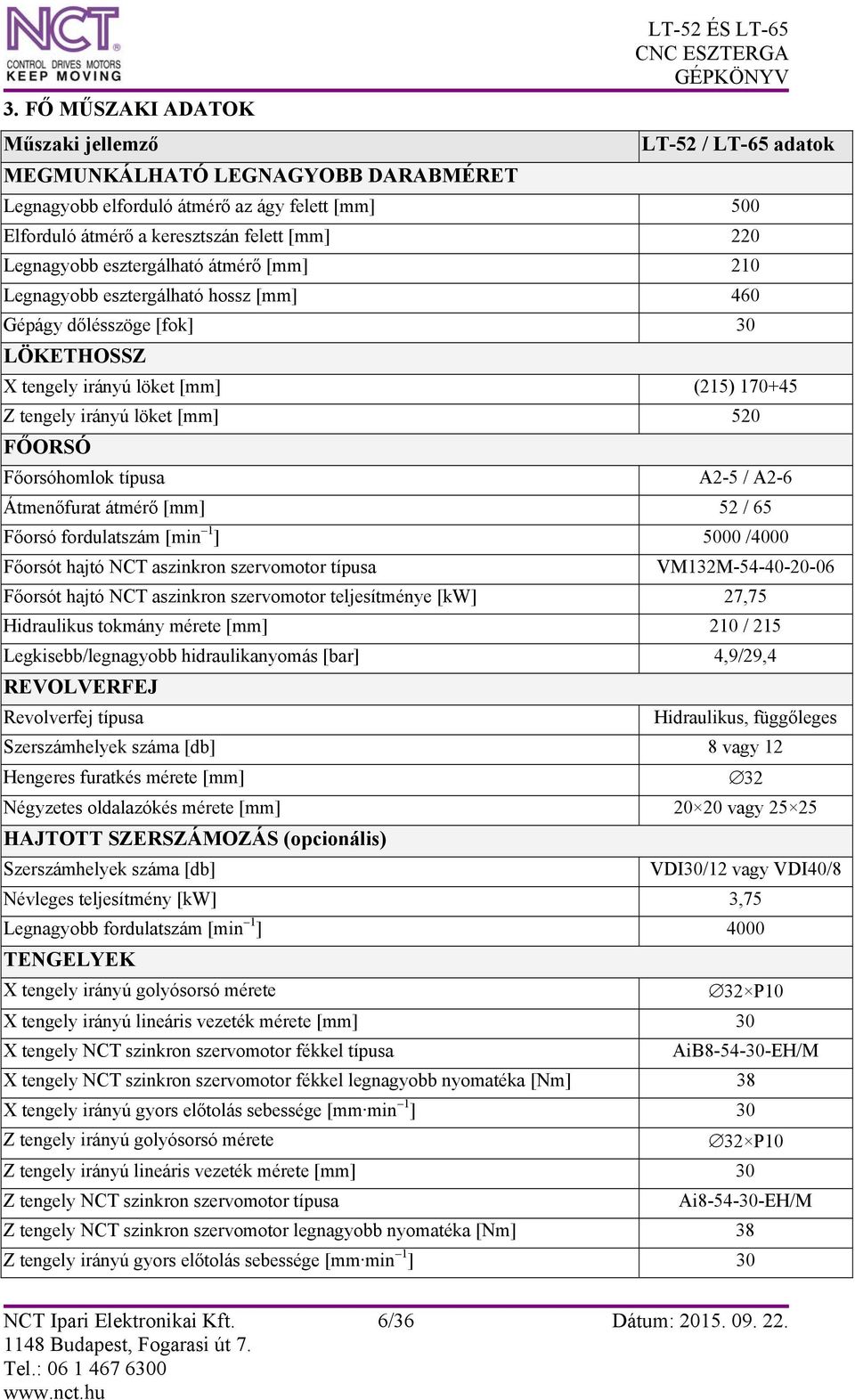

6 3. FŐ MŰSZAKI ADATOK Műszaki jellemző MEGMUNKÁLHATÓ LEGNAGYOBB DARABMÉRET LT-52 / LT-65 adatok Legnagyobb elforduló átmérő az ágy felett [mm] 500 Elforduló átmérő a keresztszán felett [mm] 220 Legnagyobb esztergálható átmérő [mm] 210 Legnagyobb esztergálható hossz [mm] 460 Gépágy dőlésszöge [fok] 30 LÖKETHOSSZ X tengely irányú löket [mm] (215) Z tengely irányú löket [mm] 520 FŐORSÓ Főorsóhomlok típusa A2-5 / A2-6 Átmenőfurat átmérő [mm] 52 / 65 Főorsó fordulatszám [min 1 ] 5000 /4000 Főorsót hajtó NCT aszinkron szervomotor típusa VM132M Főorsót hajtó NCT aszinkron szervomotor teljesítménye [kw] 27,75 Hidraulikus tokmány mérete [mm] 210 / 215 Legkisebb/legnagyobb hidraulikanyomás [bar] 4,9/29,4 REVOLVERFEJ Revolverfej típusa Hidraulikus, függőleges Szerszámhelyek száma [db] 8 vagy 12 Hengeres furatkés mérete [mm] Négyzetes oldalazókés mérete [mm] vagy HAJTOTT SZERSZÁMOZÁS (opcionális) Szerszámhelyek száma [db] 32 VDI30/12 vagy VDI40/8 Névleges teljesítmény [kw] 3,75 Legnagyobb fordulatszám [min 1 ] 4000 TENGELYEK X tengely irányú golyósorsó mérete 32 P10 X tengely irányú lineáris vezeték mérete [mm] 30 X tengely NCT szinkron szervomotor fékkel típusa AiB EH/M X tengely NCT szinkron szervomotor fékkel legnagyobb nyomatéka [Nm] 38 X tengely irányú gyors előtolás sebessége [mm min 1 ] 30 Z tengely irányú golyósorsó mérete 32 P10 Z tengely irányú lineáris vezeték mérete [mm] 30 Z tengely NCT szinkron szervomotor típusa Ai EH/M Z tengely NCT szinkron szervomotor legnagyobb nyomatéka [Nm] 38 Z tengely irányú gyors előtolás sebessége [mm min 1 ] 30 NCT Ipari Elektronikai Kft. 6/36 Dátum:

7 Műszaki jellemző LT-52 / LT-65 adatok EGYÉB MOTOROK Hűtő-kenő folyadék szivattyút hajtó motor teljesítménye [kw] 0,56 Forgácskihordót hajtó motor teljesítménye [kw] 0,19 Hidraulikaszivattyút hajtó motor teljesítménye [kw] 1,12 HŰTŐ-KENŐ FOLYADÉK Hűtő-kenő folyadék tartály térfogata [liter] 140 SZEGNYEREG (opcionális) Szegnyereghüvely átmérő [mm] 65 Szegnyereg löket [mm] 370 Szegnyeregcsúcs típusa Szegnyereghüvely kúp mérete Álló csúcs Szegnyereghüvely löket [mm] 50 EGYÉB ADATOK Hosszúság Szélesség Magasság (forgácskihordóval) [mm] Hosszúság Szélesség Magasság (forgácskihordó nélkül) [mm] Tömeg [kg] 2400 * Az adatok változásáról külön értesítés nem történik. MT4 NCT Ipari Elektronikai Kft. 7/36 Dátum:

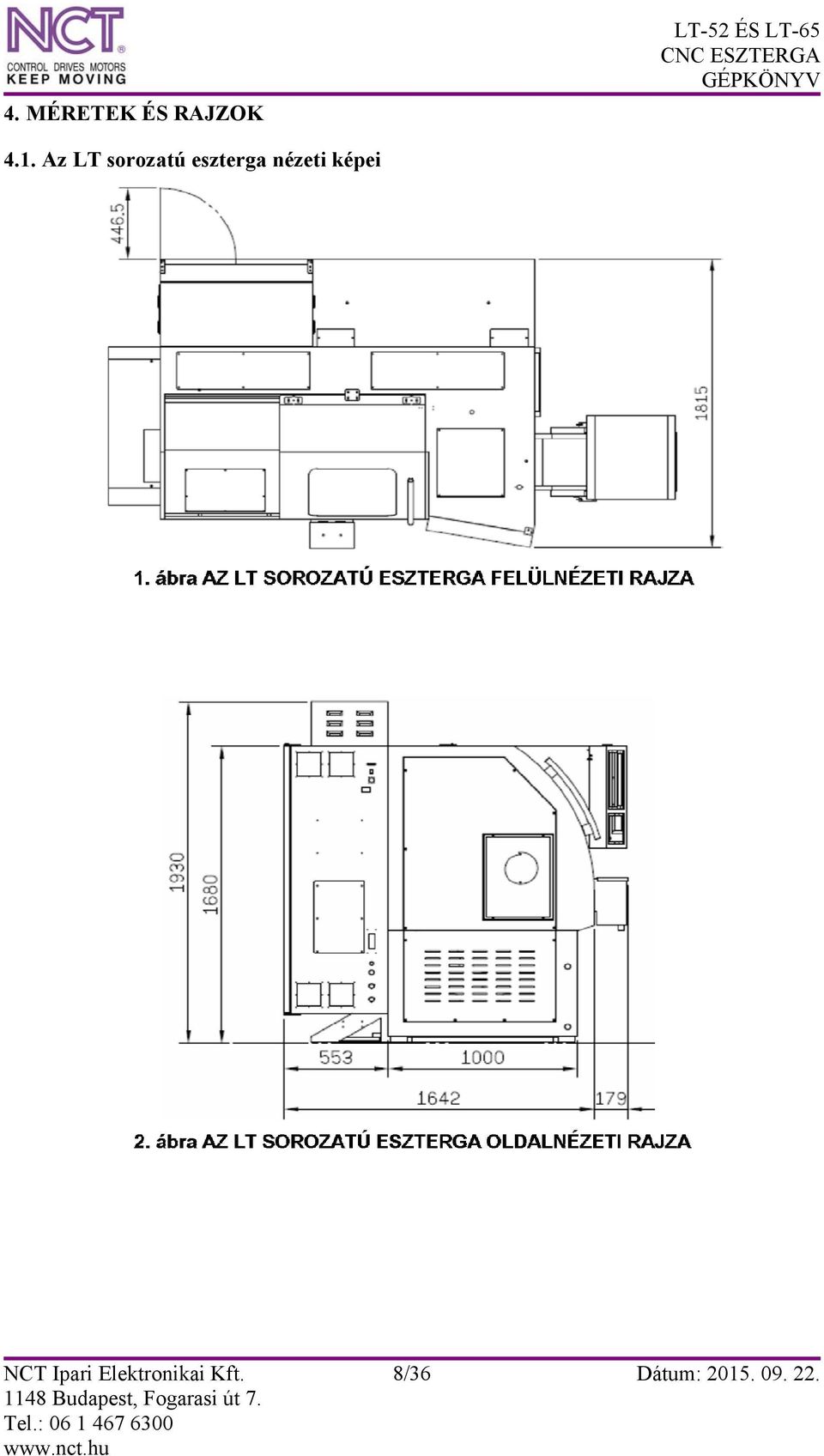

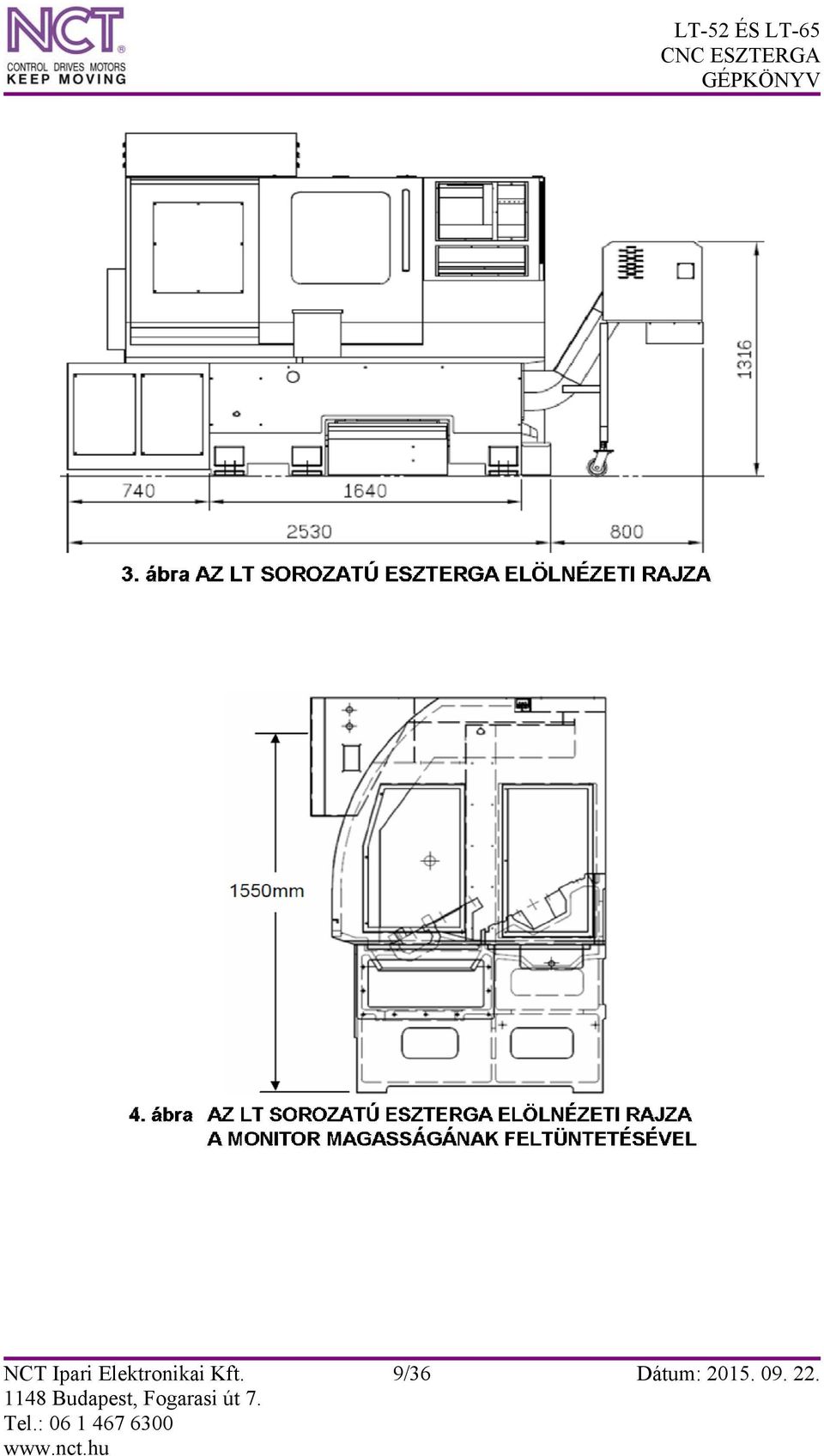

8 4. MÉRETEK ÉS RAJZOK 4.1. Az LT sorozatú eszterga nézeti képei NCT Ipari Elektronikai Kft. 8/36 Dátum:

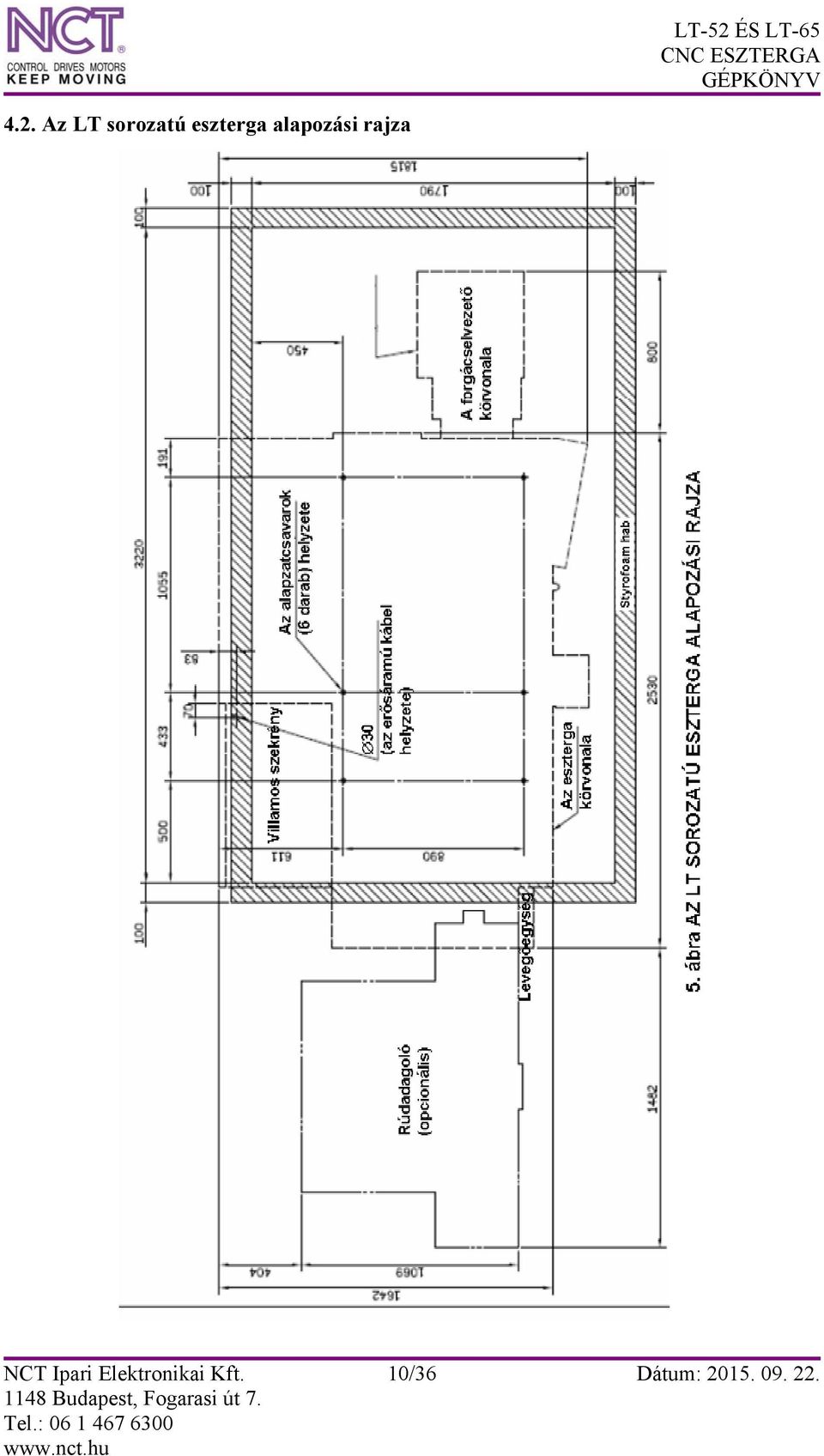

10 4.2. Az LT sorozatú eszterga alapozási rajza NCT Ipari Elektronikai Kft. 10/36 Dátum:

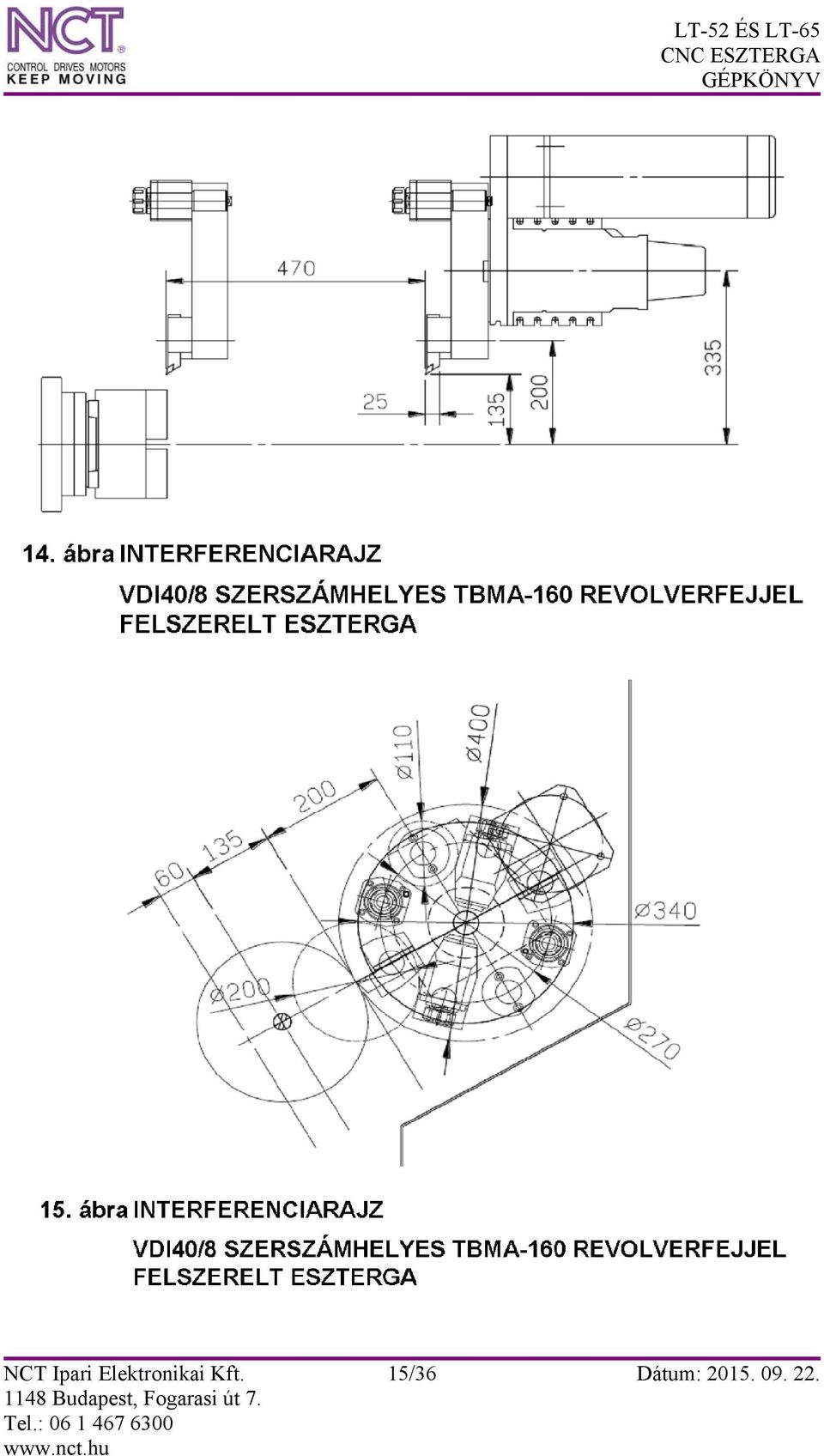

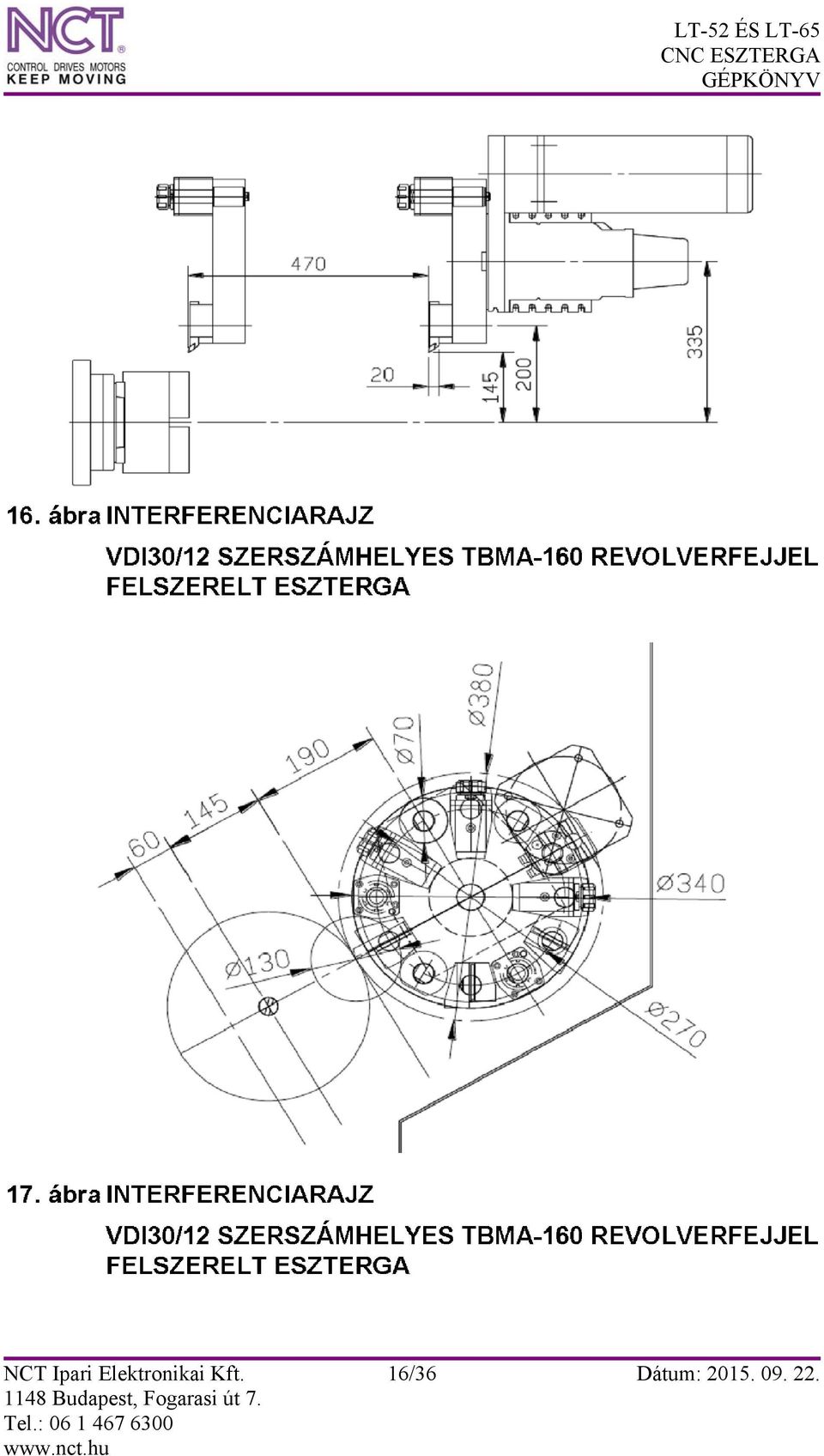

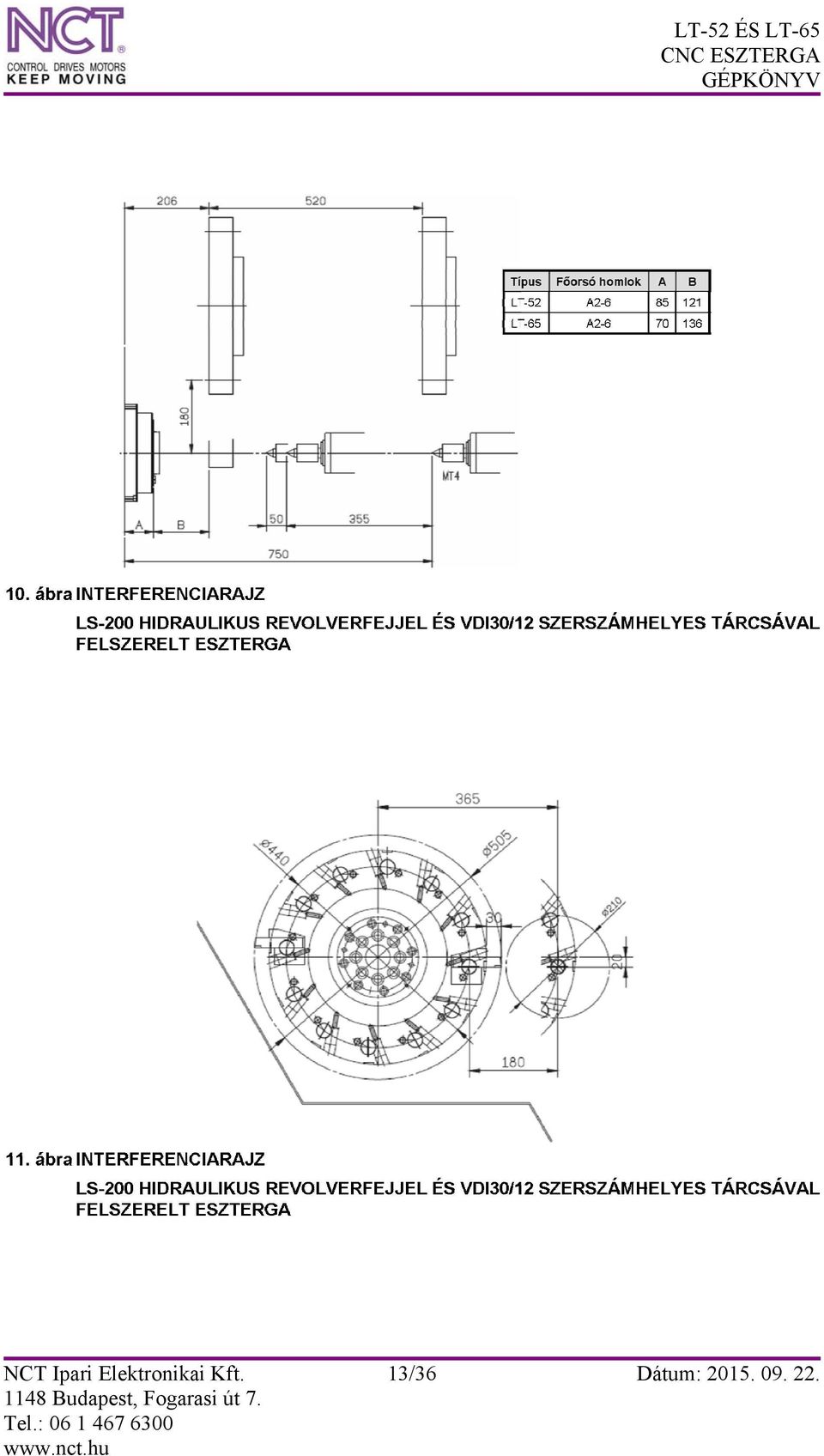

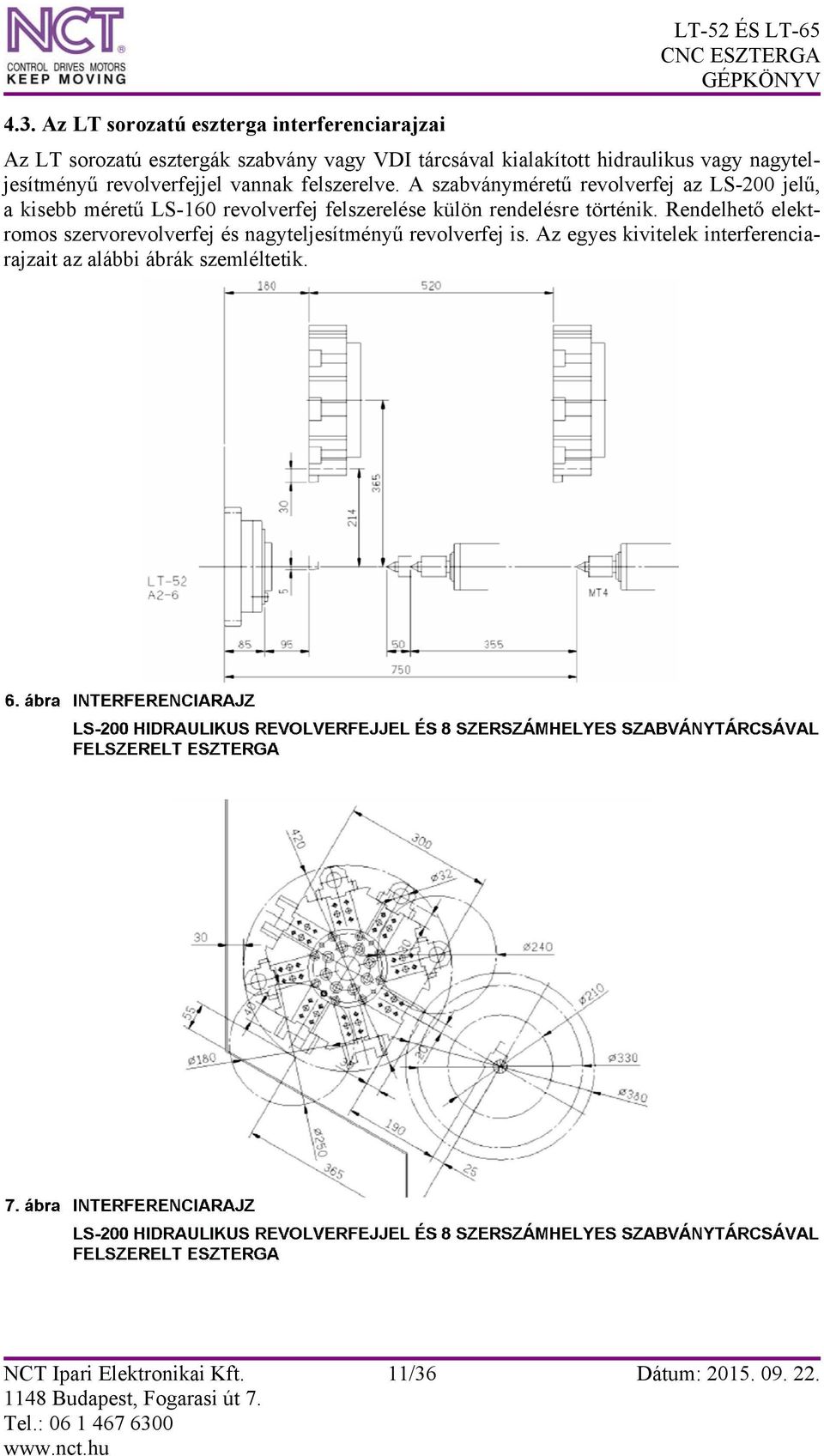

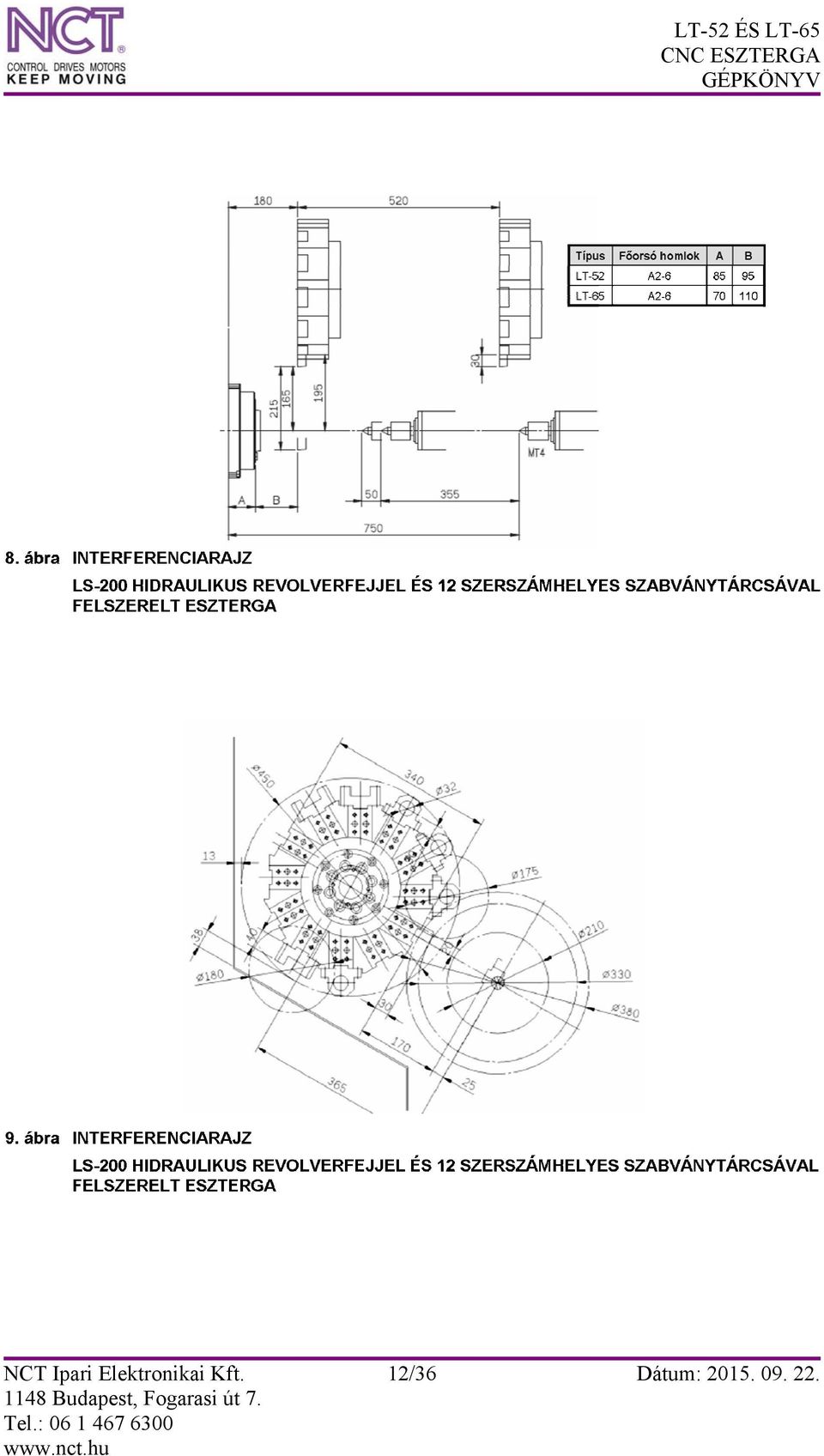

11 4.3. Az LT sorozatú eszterga interferenciarajzai Az LT sorozatú esztergák szabvány vagy VDI tárcsával kialakított hidraulikus vagy nagyteljesítményű revolverfejjel vannak felszerelve. A szabványméretű revolverfej az LS-200 jelű, a kisebb méretű LS-160 revolverfej felszerelése külön rendelésre történik. Rendelhető elektromos szervorevolverfej és nagyteljesítményű revolverfej is. Az egyes kivitelek interferenciarajzait az alábbi ábrák szemléltetik. NCT Ipari Elektronikai Kft. 11/36 Dátum:

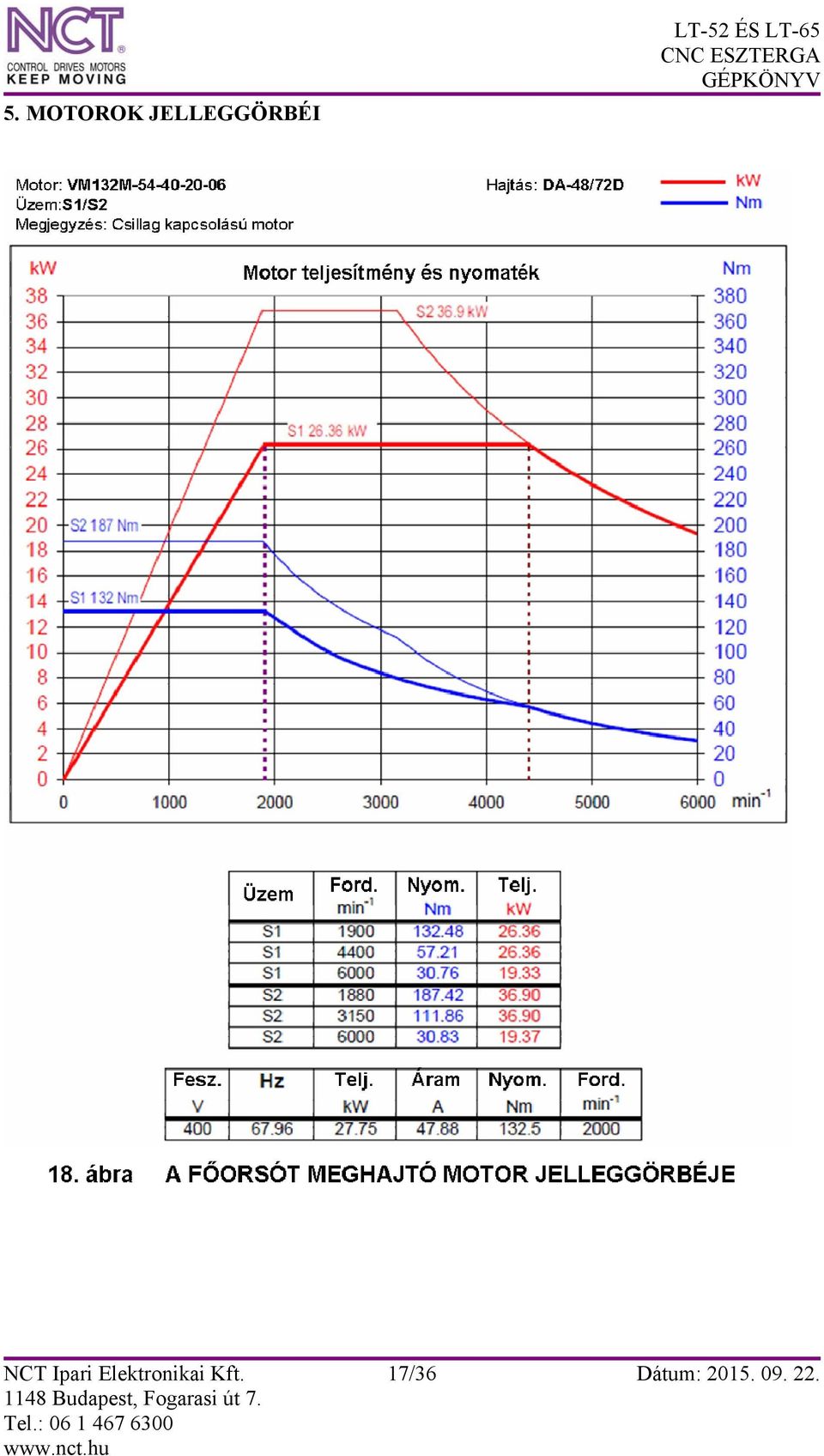

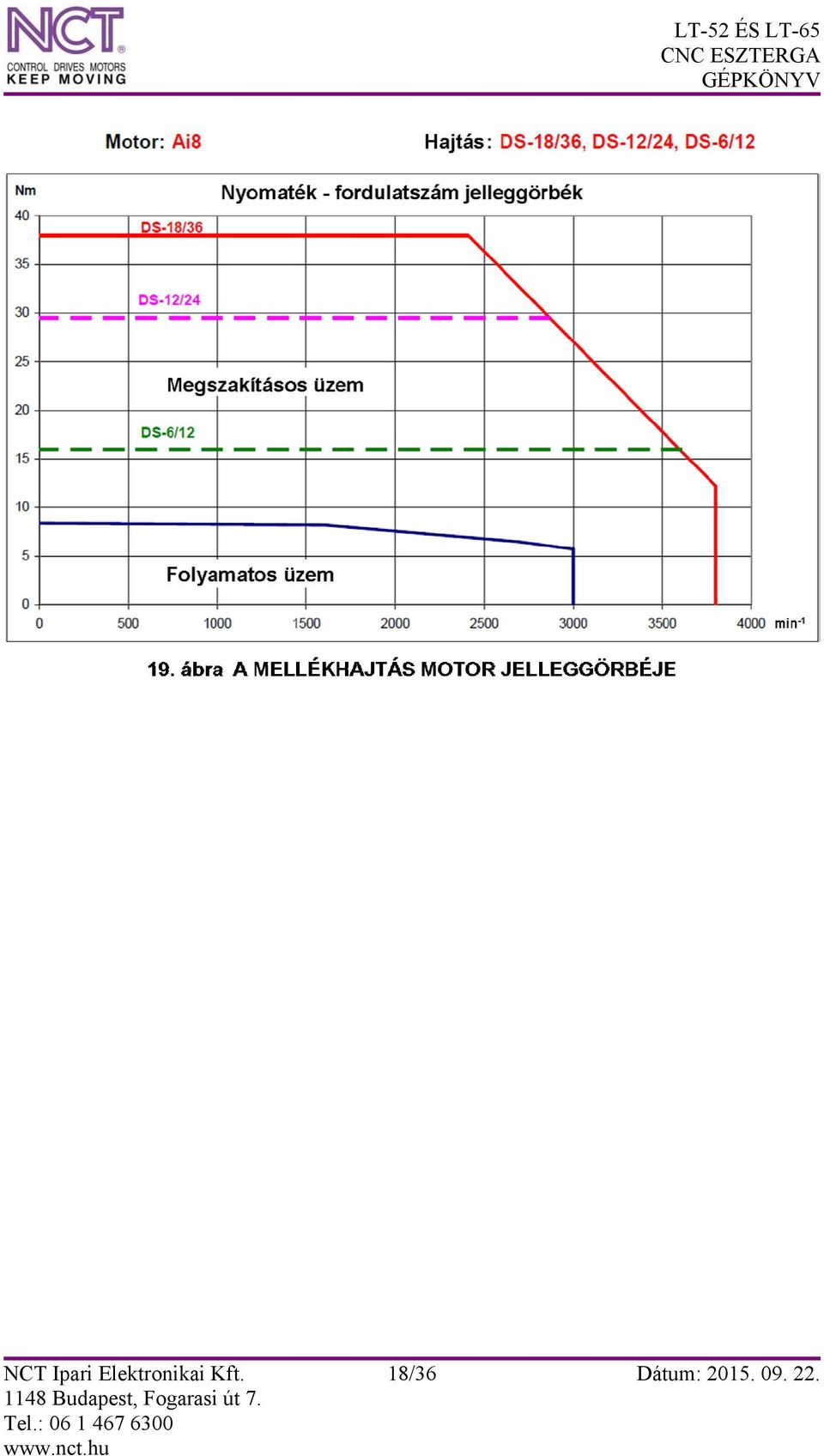

17 5. MOTOROK JELLEGGÖRBÉI NCT Ipari Elektronikai Kft. 17/36 Dátum:

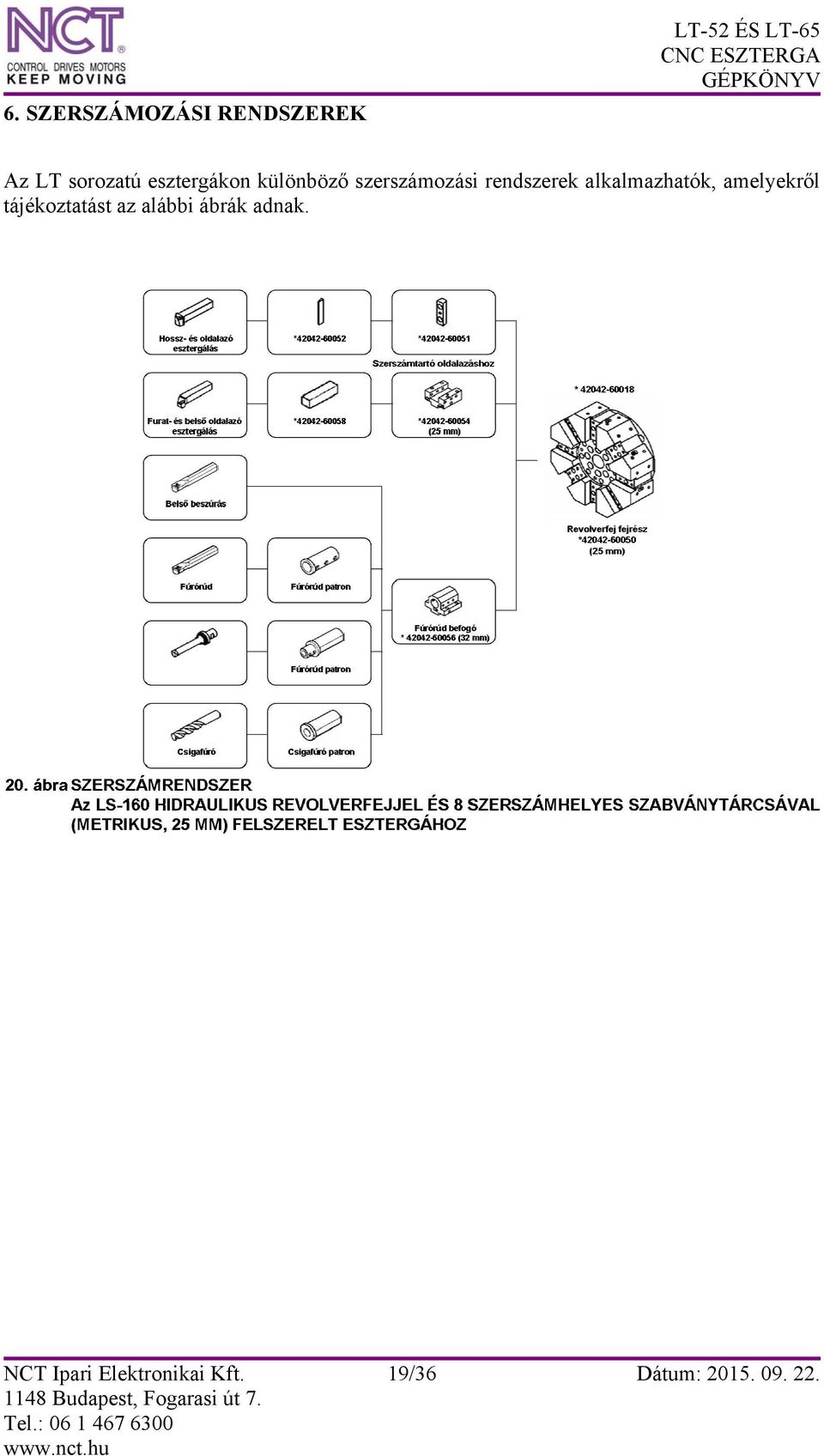

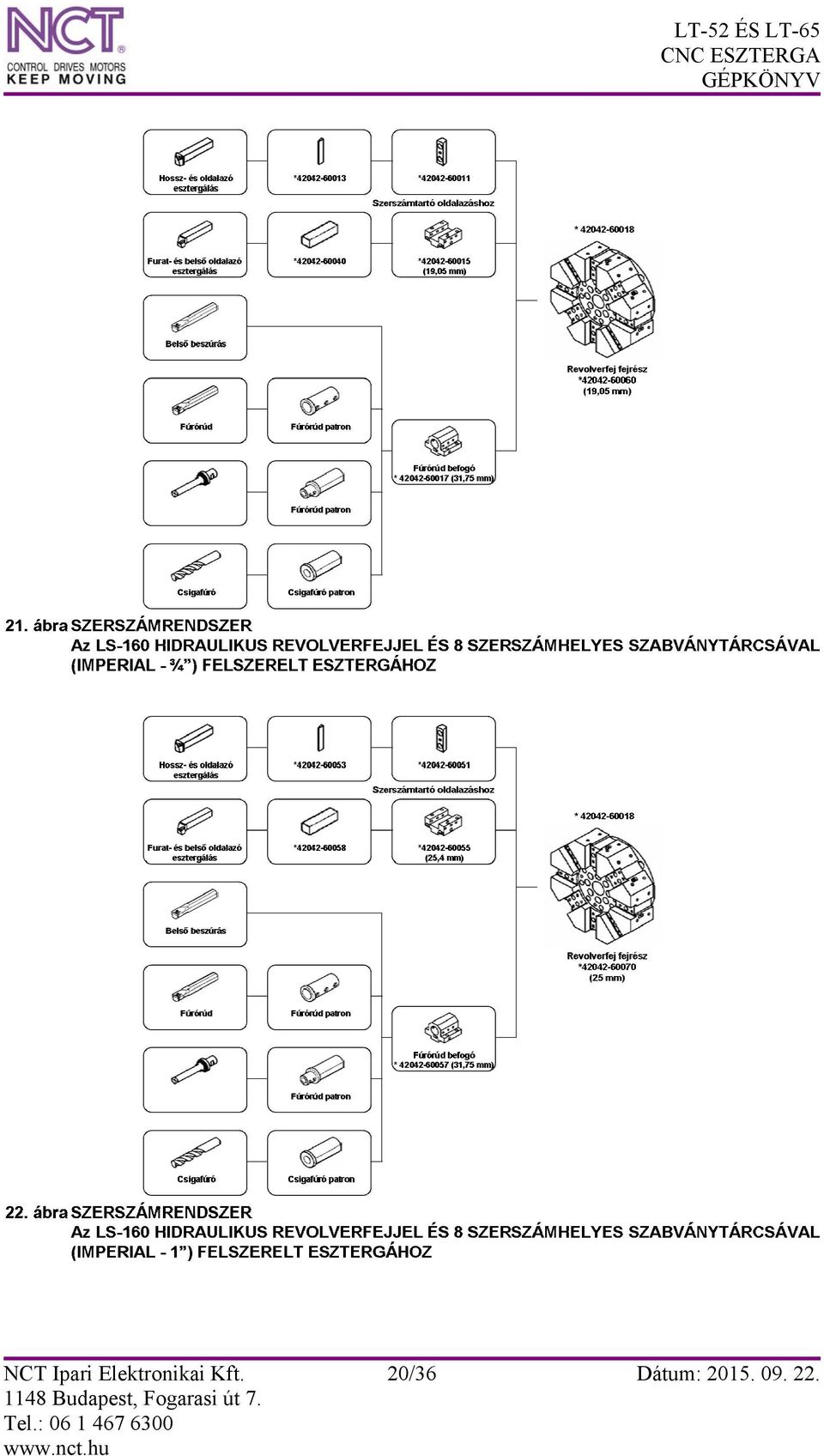

19 6. SZERSZÁMOZÁSI RENDSZEREK Az LT sorozatú esztergákon különböző szerszámozási rendszerek alkalmazhatók, amelyekről tájékoztatást az alábbi ábrák adnak. NCT Ipari Elektronikai Kft. 19/36 Dátum:

22 7. AZ ESZTERGA SZERKEZETI FELÉPÍTÉSE Az eszterga szerkezeti kialakításánál tervezési szempont volt az egyszerű üzemetethetőség, a munkadarab könnyű felhelyezése és levétele, az automatikus megmunkálás, valamint a forgács gyors eltávolíthatósága Gépágy A gépágy 30 -os megdöntése nagyfokú merevséget adott az esztergának Lineáris vezetékek Az erősen bordázott, 30 -ban döntött gépágyat (25. ábra) nagy merevség és hosszú élettartam jellemzi. A gépágyon található vezetékek felülete edzett (48 ~ 52 HRC). Minden szerkezeti elemet és öntvényt végeselemes módszerrel szimuláltak a nagy merevség és a szerkezeti stabilitás elérése érdekében. A lineáris vezeték 30 m min 1 sebességű gyors mozgást tesz lehetővé Főorsó Az LT-52 és az LT-65 esztergák főorsóinak kialakítását a 26. és 27. ábrák szemléltetik. NCT Ipari Elektronikai Kft. 22/36 Dátum:

23 A nagy fordulatszámon üzemelő főorsó 4 db ferde hatásvonalú csapágyon fut. A homlokoldali részen a szerkezet stabil és merev, a főorsó végének szerkezeti kialakítás egyszerű állítási lehetőséget biztosít. A csapágyak hosszú élettartamát zsírkenés biztosítja. Ezen túlmenően, a főorsó kismértékű hevülése szigorú tűrésezést tesz lehetővé. Az LT-52 eszterga csapágyai Homlokoldal Hátsó vég NSK NSK Az LT-65 eszterga csapágyai Homlokoldal Hátsó vég NSKB NSKB A kompakt kivitel nagyon egyszerűvé teszi a főorsó cseréjét. Nincs szükség illesztési és hántolási tevékenységre. A főorsóház Meehanite engedéllyel rendelkező öntödében készült, ami minőségi garanciát jelent. A külső bordázat növeli a felületet, amivel javult a hőelvonás Tágas megmunkálási tér és egyszerű forgács eltávolítás A 30 -ban döntött gépágy egyszerű forgács eltávolítást tesz lehetővé. A 28. ábra az eszterga belső terét szemlélteti. A tágas belső tér különböző eszközök, például szerszámbemérő, munkadarab elkapó felszerelését teszi lehetővé, növelve a gép lehetőségeit. NCT Ipari Elektronikai Kft. 23/36 Dátum:

24 7.5. Kézi, illetve hidraulikus gépi tokmány illesztés Az eszterga alaptartozéka a 29. ábrán szemléltetett hárompofás hidraulikus tokmány (átmenőfurattal). A tokmányméretek a következők: LT-52 eszterga 8 ; LT-65 eszterga 10. Az esztergát automatikus üzemmódban történő működésre is tervezték. Ennek megfelelően mechanikus illesztőegységekkel egyszerűen csatlakoztatható hozzá rúdadagoló és hidraulikus befogópatron Gyors elfordulású, 8 vagy 12 szerszámhelyes hidraulikus revolverfej A hidraulikus revolverfej az eszterga alaptartozéka; opcionálisan rendelhető elektromos szervo-motorral működtetett revolverfej. A 30. ábra 12 szerszámhelyes LS-200 hidraulikus revolverfejet szemléltet. Választható 8 vagy 12 szerszámhelyes VDI vagy szabvány szerszámtárcsa. A revolverfej két pozíció közötti indexelési ideje 0,7 s. A 31. ábrán 8 szerszámhelyes LS-160 hidraulikus revolverfej látható. Választható 8 vagy 12 szerszámhelyes VDI vagy szabvány szerszámtárcsa. A revolverfej két pozíció közötti indexelési ideje 0,7 s. NCT Ipari Elektronikai Kft. 24/36 Dátum:

25 A 32. ábra szabvány szerszámtárcsához való alábbi szerszámtartókat szemlélteti: Hosszesztergáló kések befogására szolgáló 4 tartókészlet Oldalazókés befogására szolgáló 2 darab szerszámbefogó Fúrórúd és 20 mm-es fúrórúd patron befogására szolgáló 1 darab szerszámtartó 7.7. Komplett CNC vezérléscsomag Az NCT Kft. által összeállított vezérléscsomag a főorsót meghajtó motort, a tengelyeket meghajtó motorokat, a meghajtóegységet és a vezérlőegységet foglalja magában. A 33. ábrán a villamos szekrény látható. A vezérlőáramkör feszültsége 24 V, ami megfelel a CE előírásoknak Olajszivárgást észlelő készülék A 34. ábra a hidraulikai ellenállás felhasználásán alapuló kenőrendszert szemlélteti. Az olaj mennyiségét úszóval kialakított kapcsoló érzékeli. Ha az olajszint alacsonyabb a beállított szintnél, akkor rendellenes működésre utaló jel adódik ki, és automatikusan megszólal a berregő. Ezáltal megelőzhető az eszterga további károsodása, és a szervizköltség növekedése. Annak érdekében, hogy az eszterga működése közben folyamatosan legyen olaj a csővezetékben, egy visszacsapószelep az olajkifolyó csonknál megakadályozza az olaj visszafolyását az egységbe akkor, amikor az eszterga nem működik. Ezen túlmenően, a rendszer biztosítja az olaj egyenletes elosztását függetlenül attól, hogy milyen messze van a kenési hely. Az adagolás idejét és az adagolás szüneteltetésének idejét a gépkezelő állíthatja be. NCT Ipari Elektronikai Kft. 25/36 Dátum:

26 7.9. Hidraulikaolaj nyomásmérő készülék Ezt a hidraulikaegységet a 35. ábra szemlélteti. A nyomás értéke 34,32 bar, a szállítókapacitás 26 liter min 1. Három nyomásmérő szolgál az olajnyomás mérésére és beállítására. A hidraulikus revolverfej szükséges nyomása: 34,32 ~ 39,22 bar A hidraulikus tokmány szükséges nyomása: - N/NIT sorozat: 25,5 bar - NB sorozat: 19,6 bar - NT sorozat: 17,65 bar A hidraulikus szegnyereg szükséges nyomása: 4,9 ~ 12,26 bar Fáradtolaj/hűtő-kenő folyadék szétválasztó Az eszterga működése során az elszennyeződött olaj és hűtő-kenő folyadék a gépágy belsejében gyűlik össze. A fáradtolaj/hűtő-kenő folyadék szétválasztó (36. ábra) még azelőtt eltávolítja a szennyezett olajat, mielőtt az a hűtő-kenő folyadék rendszerbe juthatna. A 37. ábra az olajgyűjtőt szemlélteti. NCT Ipari Elektronikai Kft. 26/36 Dátum:

27 7.11. Forgácskihordó A forgácskihordó (38. ábra) megkönnyíti a munkavégzést, használatával időt és pénzt lehet megtakarítani. Egyszerűen csatlakoztatható az esztergához, amelyen ki lett alakítva az illesztési hely. Végre kell hajtani a huzalozási munkát, és el kell végezni a szükséges változtatásokat a PLC-n CE megfelelőségi nyilatkozat az európai országok esetében A 39. ábrán a villamos szekrény látható. A vezérlőáramkör feszültsége 24 V, ami megfelel a CE előírásoknak. Az összes CE jelzéssel ellátott elektronikai alkatrész, kapcsolási rajz, biztonsági eszköz és PLC logika megfelel a CE előírásoknak Hidraulikus szegnyereghüvely A hidraulikus működésű szegnyereghüvely lehetővé teszi, hogy a gépkezelő maga végezze hosszú munkadarab felhelyezését az esztergára és levételét arról (40. ábra). A nyomás értéke a különböző anyagféleségeknek megfelelően szabályozható. A szegnyereghüvely jellemző méretei a következők: Szegnyereghüvely átmérő: 65 mm Szegnyereg löket: 425 mm Szegnyereghüvely kúp: MT4 Szegnyereghüvely löket: 50 mm NCT Ipari Elektronikai Kft. 27/36 Dátum:

28 8. ÖSSZEHASONLÍTÓ TÁBLÁZAT Gyártó MICROCUT Hxxxxx Dxxxxx Axxxxx Típus LT-52 SL-10 Lynx 200 VT-15L MEGMUNKÁLHATÓ LEGNAGYOBB DARABMÉRET Legnagyobb elforduló átmérő [mm] Legnagyobb esztergálható átmérő [mm] Legnagyobb esztergálható hossz (tokmánnyal együtt) [mm] Gépágy dőlésszöge [ ] 30? Gépágy kialakítás osztatlan? szerelt? LÖKETHOSSZ X tengely irányú löket [mm] 215 (170+45) (140+20) 170 (150+20) Z tengely irányú löket [mm] FŐORSÓ Főorsóhomlok típusa A2-5 A2-5 A2-5 A2-5 Átmenőfurat átmérő [mm] Főorsó fordulatszám [min 1 ] Főorsót hajtó NCT aszinkron 27,75 11,2 7,5 7,5 szervomotor teljesítménye [kw] Hidraulikus tokmány mérete [mm] REVOLVERFEJ Revolverfej típusa Hidraulikus Hidraulikus Hidraulikus Szerszámhelyek száma Szerszámszár méret [mm] EGYÉB ADAT Eszterga tömege [kg] Következtetés: A MICROCUT eszterga hosszabb munkadarab megmunkálását teszi lehetővé. Tömege következtében a MICROCUT eszterga képes nagyobb igénybevétel mellett működni. NCT Ipari Elektronikai Kft. 28/36 Dátum:

29 9. AZ ESZTERGA ALAPTARTOZÉKAI Az eszterga alaptartozékai a következők: 1. NCT201 vezérlő szerszámhelyes szabványtárcsával kialakított LS-200 hidraulikus revolverfej 3. Nagynyomású hűtőrendszer 4. Hárompofás hidraulikus tokmány kemény és lágy pofákkal 5. Automatikus kenőrendszer 6. Munkatérlámpa 7. M30 programleállítás lámpa 8. Hidraulikaegység 9. Teljesen zárt védőburkolat biztonsági reteszelőegységgel 10. Vezérlőpanel 11. Szerszámkészlet és doboz, szintezőtalpak, gépkönyv és alkatrészjegyzék 12. CE megfelelőség 13. Szerszámtartók: Hosszesztergáló kések befogására szolgáló 4 tartókészlet Oldalazókés befogására szolgáló 2 darab szerszámbefogó Fúrórúd és 20 mm-es fúrórúd patron befogására szolgáló 1 darab szerszámtartó 14. Szegnyereg hidraulikus hüvellyel NCT Ipari Elektronikai Kft. 29/36 Dátum:

30 10. AZ ESZTERGA OPCIONÁLISAN RENDELHETŐ TARTOZÉKAI Szerszámbemérők Kézi szerszámbemérő (44. ábra) vagy automatikus szerszámbemérő, amely gyors szerszámbeállítást tesz lehetővé Fékrendszerrel kialakított C tengely A két fékkel kialakított nagypontosságú féktárcsa a főorsó adott szöggel történő elfordítását teszi lehetővé. A C tengelyt a 45. ábra szemlélteti szerszámhelyes revolverfej hajtott szerszámozáshoz A Baruffaldi TBMA 160 revolverfejet a 46. ábra szemlélteti. A revolverfej lehetővé teszi radiális és axiális hajtott szerszámtartók alkalmazását. NCT Ipari Elektronikai Kft. 30/36 Dátum:

31 10.4. Automatikus munkadarab elkapó Az automatikus munkadarab elkapó a 47. ábrán látható. Jelentősége akkor van, ha az esztergához rúdadagoló van csatlakoztatva; így lehetővé válik az eszterga automatikus működése Forgácskihordó és forgácsláda A szíjhajtású forgácskihordó (48. ábra) teszi lehetővé a forgács eltávolítását az esztergából Rúdadagoló csatlakozó Külön I/O modul és belső huzalozás teszi lehetővé az igény szerint rendelhető rúdadagoló csatlakoztatását az esztergához. A 49. ábra a rúdadagoló csatlakozó helyzetét szemlélteti. NCT Ipari Elektronikai Kft. 31/36 Dátum:

32 10.7. V-65E és V-65LE típusú rúdadagoló A folyamatos termelést biztosító PRO gyártmányú rúdadagoló fő jellemzői a következők: Rúdátmérő: 5 ~ 65 mm Legnagyobb rúdhossz (V-65E 50. ábra): 1,25 mm Legnagyobb rúdhossz (V-65LE): 1,55 mm DH-65 és DH-65L típusú rúdadagoló A folyamatos termelést biztosító FEDEK gyártmányú rúdadagoló fő jellemzői a következők: Rúdátmérő: 5 ~ 65 mm Legnagyobb rúdhossz (DH ábra): 1,25 mm Legnagyobb rúdhossz (DH-65L): 1,55 mm Főorsószűkítő cső a rúdadagolóhoz A főorsószűkítő cső (52. ábra) kis átmérőjű munkadarabok rögzítéséhez használatos. A cső méreteit a munkadarab mérete határozza meg. NCT Ipari Elektronikai Kft. 32/36 Dátum:

33 Elektromágneses összeférhetőség (EMC) egység Az 53. ábrán szemléltetett SCHAFFNER gyártmányú EMC egység megakadályozza egyrészt más berendezések elektromágneses terének hatását az esztergára (EMI elektromágneses zavarállékonyság), másrészt az eszterga elektromágneses terének hatását más berendezésekre (EMI elektromágneses zavarás) Automatikus ajtóvezérlés Az automatikus ajtót (54. ábra) programvezérelt pneumatikus munkahenger nyitja és zárja automatikusan. Automatikus töltőberendezéssel felszerelve az eszterga 24 órán keresztül működhet automatikusan, a leghatékonyabb termelést biztosítva Patronos tokmány (max. 60 mm átmenőfurat átmérő) A patronos tokmány lehetővé teszi kisméretű munkadarab rögzítését rúdadagoló alkalmazásával végzett automatikus esztergálás esetén. Az 55. ábra egy patronos tokmányt ábrázol. A patronos tokmány könnyen illeszthető a gépre, mivel ugyanolyan hengert és adagolócsövet használ, mint a hidraulikus tokmány. Az 56. ábra a patronos tokmány beépítését szemlélteti. NCT Ipari Elektronikai Kft. 33/36 Dátum:

34 Patronok A patronok széles választéka áll rendelkezésre 1 mm-től 65 mm-ig terjedő átmérőtartományban. Az LT-52 és LT-65 esztergákon alkalmazható patronok átmérőtartományai 10 ~ 14,9 mm, illetve 15~60 mm. Az 57. ábra patronokat szemléltet Nagyteljesítményű transzformátor Az LT sorozatú esztergákhoz alkalmazott nagyteljesítményű transzformátor látható az 58. ábrán. A transzformátor teljesítményfelvétele 25 kva Nyolc szerszámhelyes LS-160 revolverfej Az 59. ábrán szemléltetett 8 szerszámhelyes LS-160 revolverfej egy olcsóbb alternatívája a 12 szerszámhelyes LS-200 revolverfejnek. NCT Ipari Elektronikai Kft. 34/36 Dátum:

35 Extra szerszámtartó készlet az LS-160 és LS-200 szabvány revolverfejekhez A készlet a következőket tartalmazza: 4 készlet ékléc és távtartó 1 darab oldalazókés tartó 2 darab fúrórúd tartó 1 darab fúrórúd tartó a hűtő-kenő folyadék szerszámtartón keresztül vezetésével 12 mm, 16 mm és 25 mm méretű patronok 20 mm méretű patron a hűtő-kenő folyadékot keresztülvezető szerszámtartóhoz Meghajtott szerszámtartók Baruffaldi revolverfejhez (DIN 69880) A 60. ábra a Baruffaldi revolverfejhez alkalmazható szerszámtartókat ábrázol az alábbiak szerint bar nyomású hűtő-kenő folyadék szerszámon keresztül vezetése Ez a megoldás (61. ábra) jobb forgács eltávolítást eredményez mély furatok kialakításakor, vagy jobb lesz a felület minősége olyan anyag megmunkálásakor, mint például a rozsdamentes acél. NCT Ipari Elektronikai Kft. 35/36 Dátum:

36 Automatikus szegnyereg és automatikus mozgatása M kóddal A programozható hidraulikus szegnyereg (62. ábra) működtethető program által, vagy közvetlenül működtetheti a gépkezelő a lábpedál segítségével. NCT Ipari Elektronikai Kft. 36/36 Dátum:
