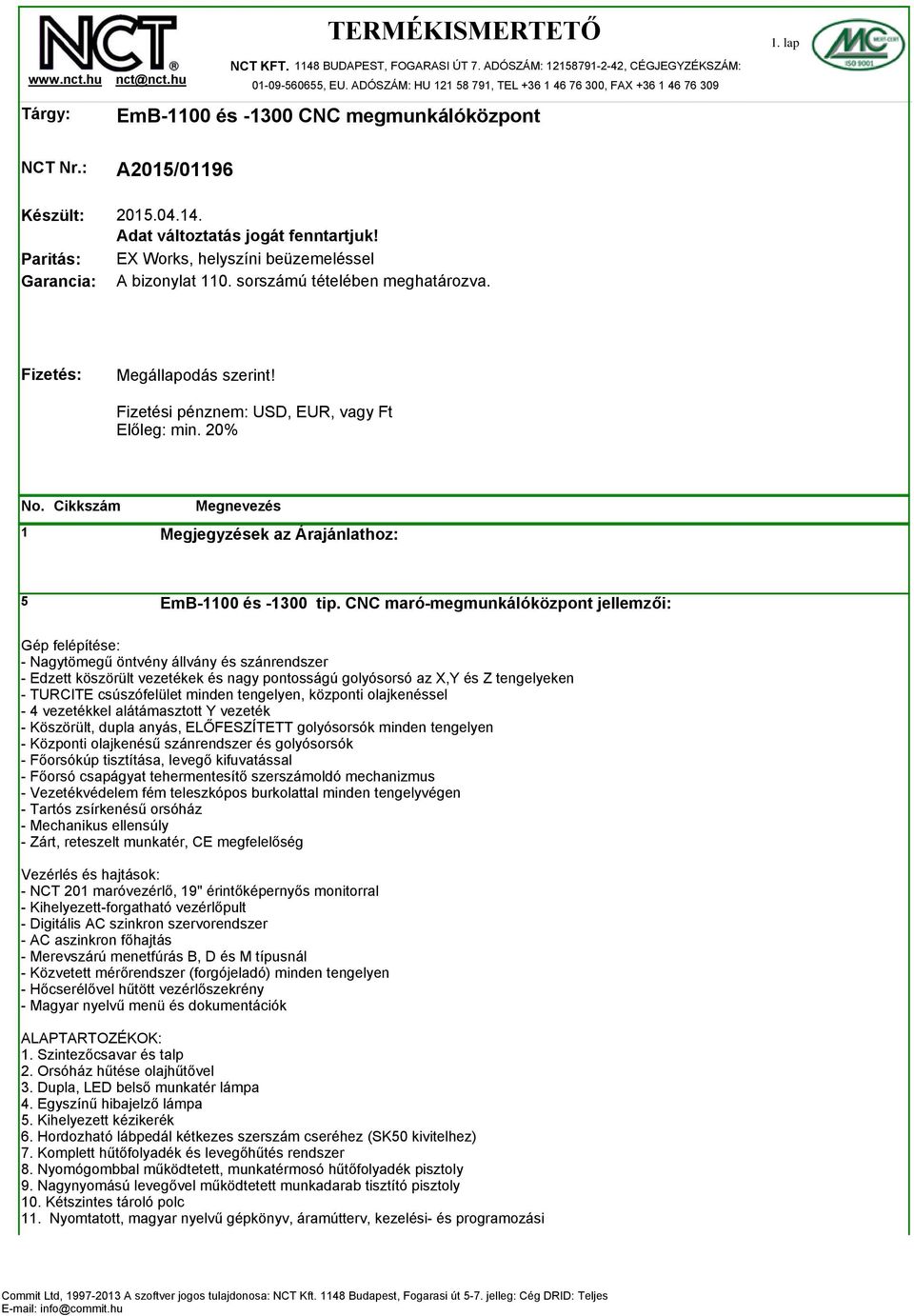

1 Tárgy: NCT KFT BUDAPEST, FOGARASI ÚT 7. ADÓSZÁM: , CÉGJEGYZÉKSZÁM: , EU. ADÓSZÁM: HU , TEL , FAX EmB-1100 és CNC megmunkálóközpont 1. lap NCT Nr.: Készült: Paritás: Garancia: Adat változtatás jogát fenntartjuk! EX Works, helyszíni beüzemeléssel A bizonylat 110. sorszámú tételében meghatározva. Fizetés: Megállapodás szerint! Fizetési pénznem: USD, EUR, vagy Ft Előleg: min. 20% 1 Megjegyzések az Árajánlathoz: 5 EmB-1100 és tip. CNC maró-megmunkálóközpont jellemzői: Gép felépítése: - Nagytömegű öntvény állvány és szánrendszer - Edzett köszörült vezetékek és nagy pontosságú golyósorsó az X,Y és Z tengelyeken - TURCITE csúszófelület minden tengelyen, központi olajkenéssel - 4 vezetékkel alátámasztott Y vezeték - Köszörült, dupla anyás, ELŐFESZÍTETT golyósorsók minden tengelyen - Központi olajkenésű szánrendszer és golyósorsók - Főorsókúp tisztítása, levegő kifuvatással - Főorsó csapágyat tehermentesítő szerszámoldó mechanizmus - Vezetékvédelem fém teleszkópos burkolattal minden tengelyvégen - Tartós zsírkenésű orsóház - Mechanikus ellensúly - Zárt, reteszelt munkatér, CE megfelelőség Vezérlés és hajtások: - NCT 201 maróvezérlő, 19" érintőképernyős monitorral - Kihelyezett-forgatható vezérlőpult - Digitális AC szinkron szervorendszer - AC aszinkron főhajtás - Merevszárú menetfúrás B, D és M típusnál - Közvetett mérőrendszer (forgójeladó) minden tengelyen - Hőcserélővel hűtött vezérlőszekrény - Magyar nyelvű menü és dokumentációk ALAPTARTOZÉKOK: 1. Szintezőcsavar és talp 2. Orsóház hűtése olajhűtővel 3. Dupla, LED belső munkatér lámpa 4. Egyszínű hibajelző lámpa 5. Kihelyezett kézikerék 6. Hordozható lábpedál kétkezes szerszám cseréhez (SK50 kivitelhez) 7. Komplett hűtőfolyadék és levegőhűtés rendszer 8. Nyomógombbal működtetett, munkatérmosó hűtőfolyadék pisztoly 9. Nagynyomású levegővel működtetett munkadarab tisztító pisztoly 10. Kétszintes tároló polc 11. Nyomtatott, magyar nyelvű gépkönyv, áramútterv, kezelési- és programozási

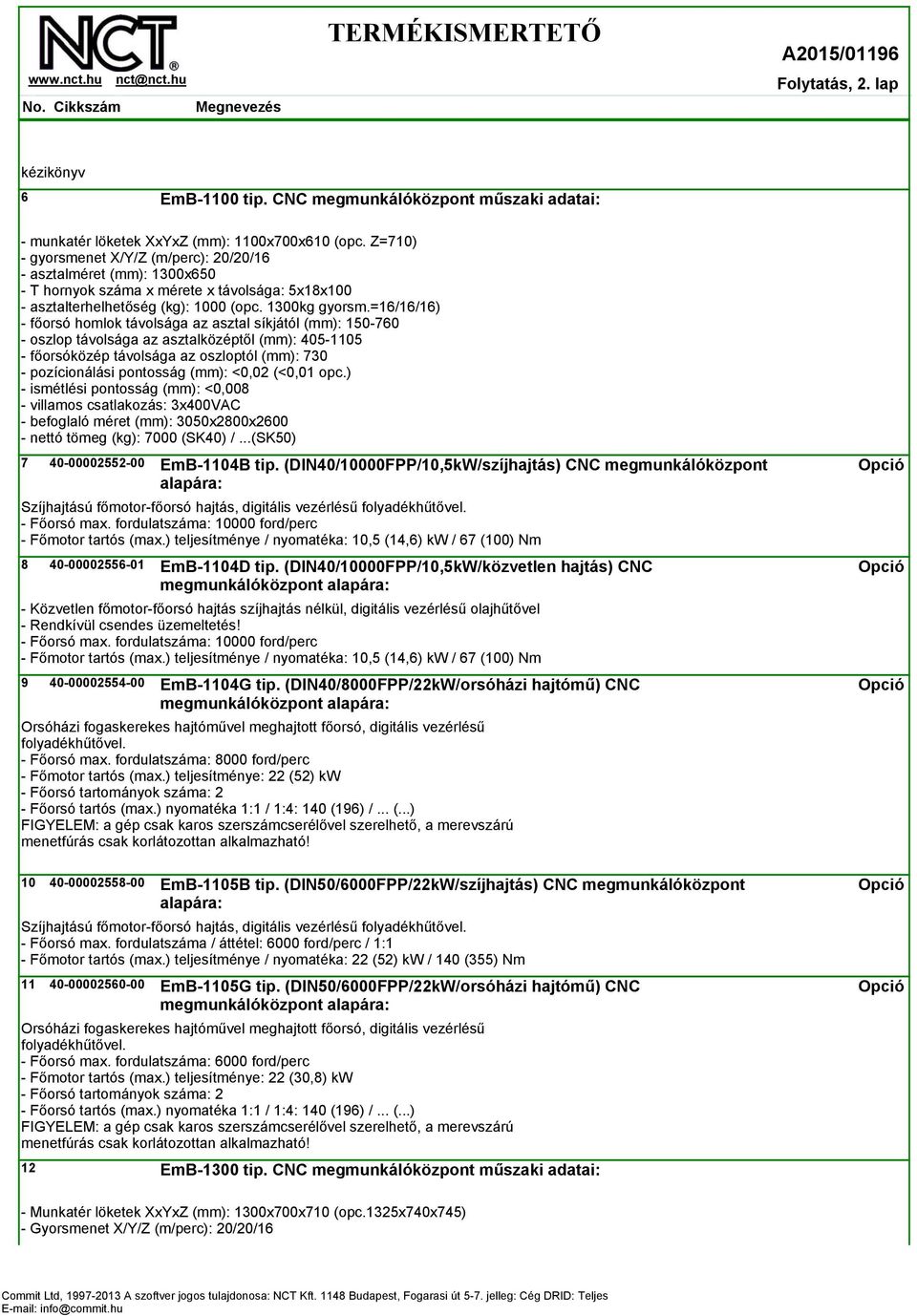

2 Folytatás, 2. lap kézikönyv 6 EmB-1100 tip. CNC megmunkálóközpont műszaki adatai: - munkatér löketek XxYxZ (mm): 1100x700x610 (opc. Z=710) - gyorsmenet X/Y/Z (m/perc): 20/20/16 - asztalméret (mm): 1300x650 - T hornyok száma x mérete x távolsága: 5x18x100 - asztalterhelhetőség (kg): 1000 (opc. 1300kg gyorsm.=16/16/16) - főorsó homlok távolsága az asztal síkjától (mm): oszlop távolsága az asztalközéptől (mm): főorsóközép távolsága az oszloptól (mm): pozícionálási pontosság (mm): <0,02 (<0,01 opc.) - ismétlési pontosság (mm): <0,008 - villamos csatlakozás: 3x400VAC - befoglaló méret (mm): 3050x2800x nettó tömeg (kg): 7000 (SK40) /...(SK50) EmB-1104B tip. (DIN40/10000FPP/10,5kW/szíjhajtás) CNC megmunkálóközpont alapára: Szíjhajtású főmotor-főorsó hajtás, digitális vezérlésű folyadékhűtővel. - Főmotor tartós (max.) teljesítménye / nyomatéka: 10,5 (14,6) kw / 67 (100) Nm EmB-1104D tip. (DIN40/10000FPP/10,5kW/közvetlen hajtás) CNC - Közvetlen főmotor-főorsó hajtás szíjhajtás nélkül, digitális vezérlésű olajhűtővel - Rendkívül csendes üzemeltetés! - Főmotor tartós (max.) teljesítménye / nyomatéka: 10,5 (14,6) kw / 67 (100) Nm EmB-1104G tip. (DIN40/8000FPP/22kW/orsóházi hajtómű) CNC Orsóházi fogaskerekes hajtóművel meghajtott főorsó, digitális vezérlésű folyadékhűtővel. - Főorsó max. fordulatszáma: 8000 ford/perc - Főmotor tartós (max.) teljesítménye: 22 (52) kw - Főorsó tartományok száma: 2 - Főorsó tartós (max.) nyomatéka 1:1 / 1:4: 140 (196) /... (...) FIGYELEM: a gép csak karos szerszámcserélővel szerelhető, a merevszárú menetfúrás csak korlátozottan alkalmazható! EmB-1105B tip. (DIN50/6000FPP/22kW/szíjhajtás) CNC megmunkálóközpont alapára: Szíjhajtású főmotor-főorsó hajtás, digitális vezérlésű folyadékhűtővel. - Főorsó max. fordulatszáma / áttétel: 6000 ford/perc / 1:1 - Főmotor tartós (max.) teljesítménye / nyomatéka: 22 (52) kw / 140 (355) Nm EmB-1105G tip. (DIN50/6000FPP/22kW/orsóházi hajtómű) CNC Orsóházi fogaskerekes hajtóművel meghajtott főorsó, digitális vezérlésű folyadékhűtővel. - Főorsó max. fordulatszáma: 6000 ford/perc - Főmotor tartós (max.) teljesítménye: 22 (30,8) kw - Főorsó tartományok száma: 2 - Főorsó tartós (max.) nyomatéka 1:1 / 1:4: 140 (196) /... (...) FIGYELEM: a gép csak karos szerszámcserélővel szerelhető, a merevszárú menetfúrás csak korlátozottan alkalmazható! 12 EmB-1300 tip. CNC megmunkálóközpont műszaki adatai: - Munkatér löketek XxYxZ (mm): 1300x700x710 (opc.1325x740x745) - Gyorsmenet X/Y/Z (m/perc): 20/20/16

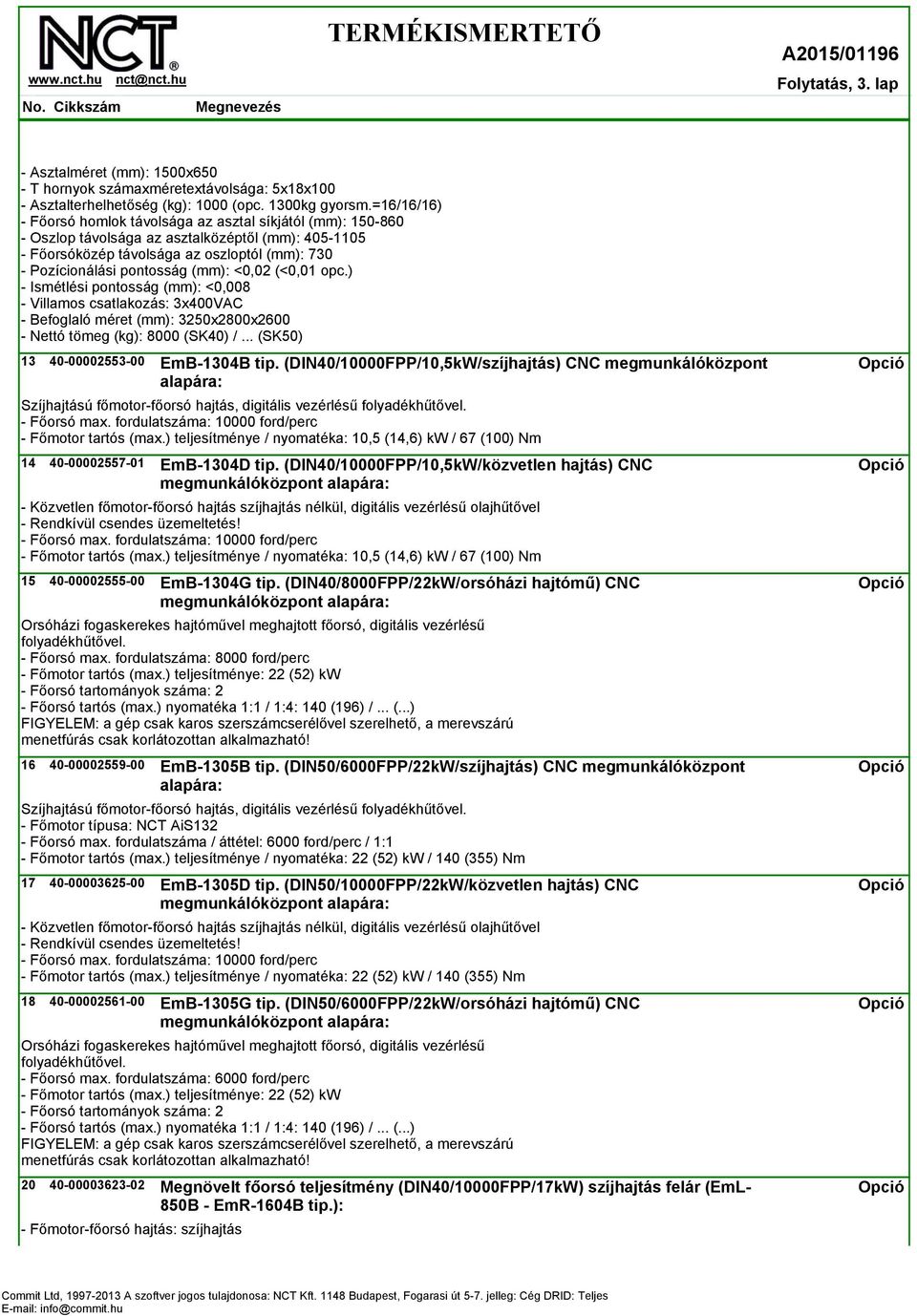

3 Folytatás, 3. lap - Asztalméret (mm): 1500x650 - T hornyok számaxméretextávolsága: 5x18x100 - Asztalterhelhetőség (kg): 1000 (opc. 1300kg gyorsm.=16/16/16) - Főorsó homlok távolsága az asztal síkjától (mm): Oszlop távolsága az asztalközéptől (mm): Főorsóközép távolsága az oszloptól (mm): Pozícionálási pontosság (mm): <0,02 (<0,01 opc.) - Ismétlési pontosság (mm): <0,008 - Villamos csatlakozás: 3x400VAC - Befoglaló méret (mm): 3250x2800x Nettó tömeg (kg): 8000 (SK40) /... (SK50) EmB-1304B tip. (DIN40/10000FPP/10,5kW/szíjhajtás) CNC megmunkálóközpont alapára: Szíjhajtású főmotor-főorsó hajtás, digitális vezérlésű folyadékhűtővel. - Főmotor tartós (max.) teljesítménye / nyomatéka: 10,5 (14,6) kw / 67 (100) Nm EmB-1304D tip. (DIN40/10000FPP/10,5kW/közvetlen hajtás) CNC - Közvetlen főmotor-főorsó hajtás szíjhajtás nélkül, digitális vezérlésű olajhűtővel - Rendkívül csendes üzemeltetés! - Főmotor tartós (max.) teljesítménye / nyomatéka: 10,5 (14,6) kw / 67 (100) Nm EmB-1304G tip. (DIN40/8000FPP/22kW/orsóházi hajtómű) CNC Orsóházi fogaskerekes hajtóművel meghajtott főorsó, digitális vezérlésű folyadékhűtővel. - Főorsó max. fordulatszáma: 8000 ford/perc - Főmotor tartós (max.) teljesítménye: 22 (52) kw - Főorsó tartományok száma: 2 - Főorsó tartós (max.) nyomatéka 1:1 / 1:4: 140 (196) /... (...) FIGYELEM: a gép csak karos szerszámcserélővel szerelhető, a merevszárú menetfúrás csak korlátozottan alkalmazható! EmB-1305B tip. (DIN50/6000FPP/22kW/szíjhajtás) CNC megmunkálóközpont alapára: Szíjhajtású főmotor-főorsó hajtás, digitális vezérlésű folyadékhűtővel. - Főmotor típusa: NCT AiS132 - Főorsó max. fordulatszáma / áttétel: 6000 ford/perc / 1:1 - Főmotor tartós (max.) teljesítménye / nyomatéka: 22 (52) kw / 140 (355) Nm EmB-1305D tip. (DIN50/10000FPP/22kW/közvetlen hajtás) CNC - Közvetlen főmotor-főorsó hajtás szíjhajtás nélkül, digitális vezérlésű olajhűtővel - Rendkívül csendes üzemeltetés! - Főmotor tartós (max.) teljesítménye / nyomatéka: 22 (52) kw / 140 (355) Nm EmB-1305G tip. (DIN50/6000FPP/22kW/orsóházi hajtómű) CNC Orsóházi fogaskerekes hajtóművel meghajtott főorsó, digitális vezérlésű folyadékhűtővel. - Főorsó max. fordulatszáma: 6000 ford/perc - Főmotor tartós (max.) teljesítménye: 22 (52) kw - Főorsó tartományok száma: 2 - Főorsó tartós (max.) nyomatéka 1:1 / 1:4: 140 (196) /... (...) FIGYELEM: a gép csak karos szerszámcserélővel szerelhető, a merevszárú menetfúrás csak korlátozottan alkalmazható! Megnövelt főorsó teljesítmény (DIN40/10000FPP/17kW) szíjhajtás felár (EmL- 850B - EmR-1604B tip.): - Főmotor-főorsó hajtás: szíjhajtás

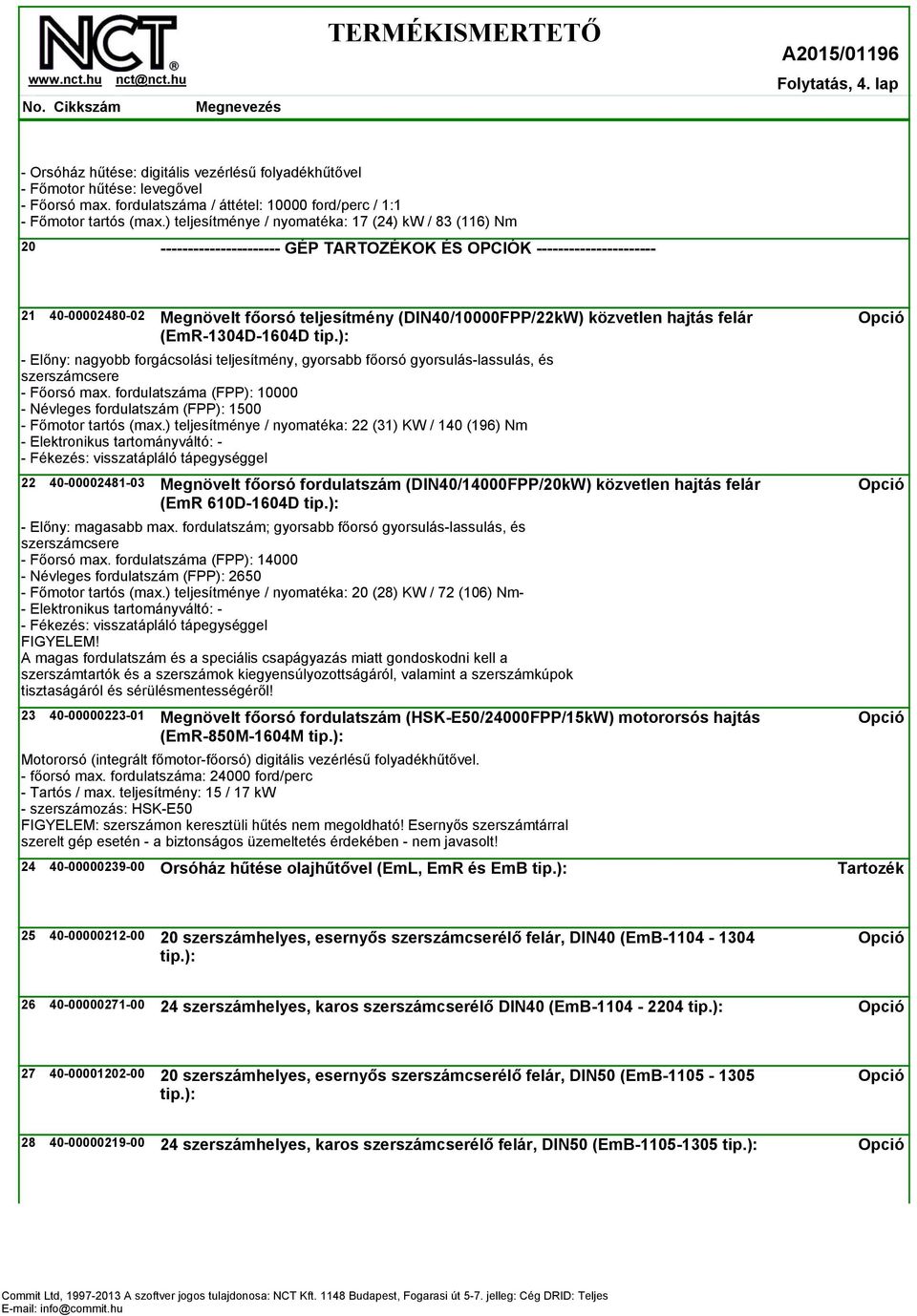

4 Folytatás, 4. lap - Orsóház hűtése: digitális vezérlésű folyadékhűtővel - Főmotor hűtése: levegővel - Főorsó max. fordulatszáma / áttétel: ford/perc / 1:1 - Főmotor tartós (max.) teljesítménye / nyomatéka: 17 (24) kw / 83 (116) Nm GÉP TARTOZÉKOK ÉS OPCIÓK Megnövelt főorsó teljesítmény (DIN40/10000FPP/22kW) közvetlen hajtás felár (EmR-1304D-1604D tip.): - Előny: nagyobb forgácsolási teljesítmény, gyorsabb főorsó gyorsulás-lassulás, és szerszámcsere - Főorsó max. fordulatszáma (FPP): Névleges fordulatszám (FPP): Főmotor tartós (max.) teljesítménye / nyomatéka: 22 (31) KW / 140 (196) Nm - Elektronikus tartományváltó: - - Fékezés: visszatápláló tápegységgel Megnövelt főorsó fordulatszám (DIN40/14000FPP/20kW) közvetlen hajtás felár (EmR 610D-1604D tip.): - Előny: magasabb max. fordulatszám; gyorsabb főorsó gyorsulás-lassulás, és szerszámcsere - Főorsó max. fordulatszáma (FPP): Névleges fordulatszám (FPP): Főmotor tartós (max.) teljesítménye / nyomatéka: 20 (28) KW / 72 (106) Nm- - Elektronikus tartományváltó: - - Fékezés: visszatápláló tápegységgel FIGYELEM! A magas fordulatszám és a speciális csapágyazás miatt gondoskodni kell a szerszámtartók és a szerszámok kiegyensúlyozottságáról, valamint a szerszámkúpok tisztaságáról és sérülésmentességéről! Megnövelt főorsó fordulatszám (HSK-E50/24000FPP/15kW) motororsós hajtás (EmR-850M-1604M tip.): Motororsó (integrált főmotor-főorsó) digitális vezérlésű folyadékhűtővel. - főorsó max. fordulatszáma: ford/perc - Tartós / max. teljesítmény: 15 / 17 kw - szerszámozás: HSK-E50 FIGYELEM: szerszámon keresztüli hűtés nem megoldható! Esernyős szerszámtárral szerelt gép esetén - a biztonságos üzemeltetés érdekében - nem javasolt! Orsóház hűtése olajhűtővel (EmL, EmR és EmB tip.): szerszámhelyes, esernyős szerszámcserélő felár, DIN40 (EmB tip.): szerszámhelyes, karos szerszámcserélő DIN40 (EmB tip.): szerszámhelyes, esernyős szerszámcserélő felár, DIN50 (EmB tip.): szerszámhelyes, karos szerszámcserélő felár, DIN50 (EmB tip.):

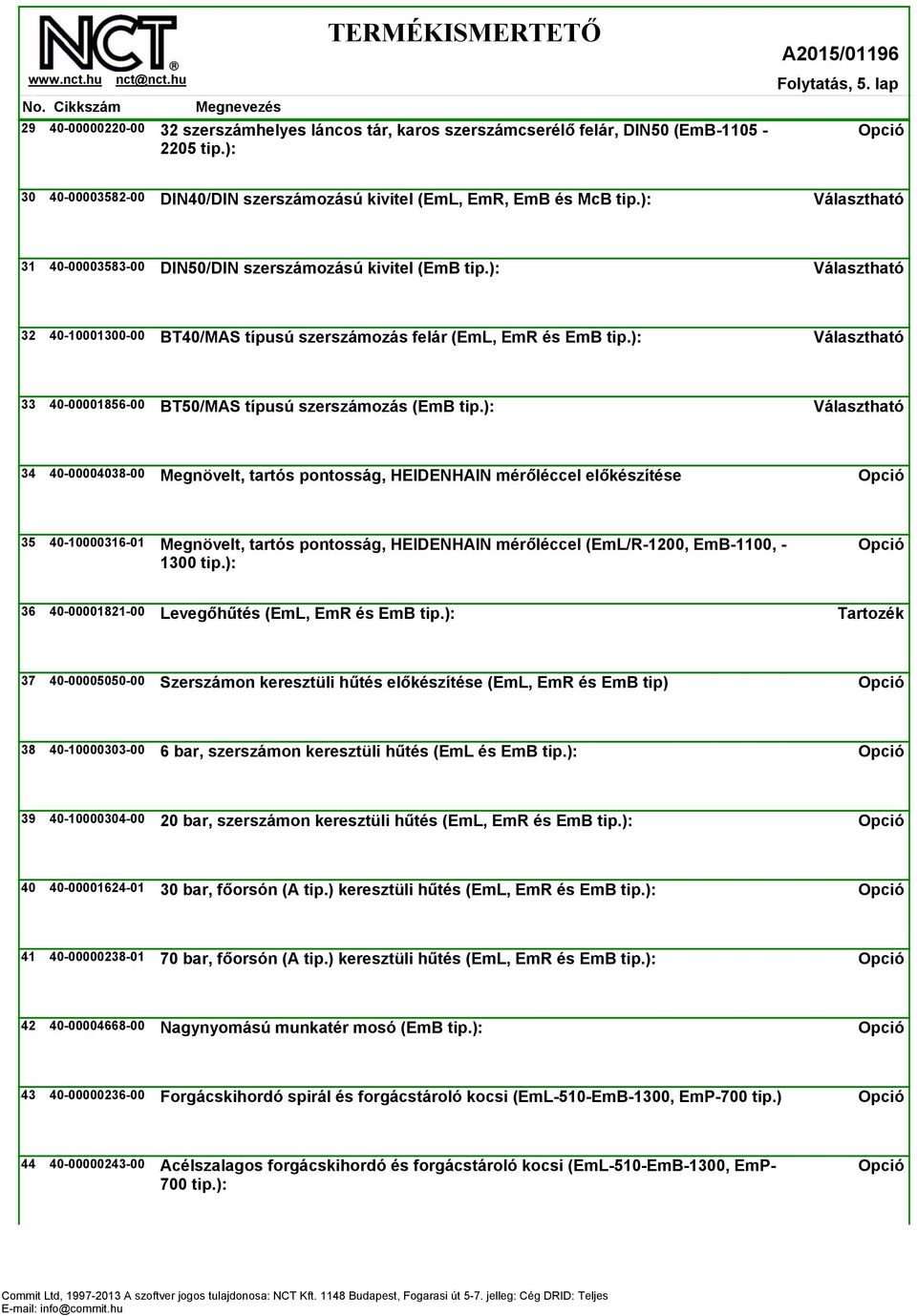

5 29 Folytatás, 5. lap szerszámhelyes láncos tár, karos szerszámcserélő felár, DIN50 (EmB tip.): DIN40/DIN szerszámozású kivitel (EmL, EmR, EmB és McB tip.): Választható DIN50/DIN szerszámozású kivitel (EmB tip.): Választható BT40/MAS típusú szerszámozás felár (EmL, EmR és EmB tip.): Választható BT50/MAS típusú szerszámozás (EmB tip.): Választható Megnövelt, tartós pontosság, HEIDENHAIN mérőléccel előkészítése Megnövelt, tartós pontosság, HEIDENHAIN mérőléccel (EmL/R-1200, EmB-1100, tip.): Levegőhűtés (EmL, EmR és EmB tip.): Szerszámon keresztüli hűtés előkészítése (EmL, EmR és EmB tip) bar, szerszámon keresztüli hűtés (EmL és EmB tip.): bar, szerszámon keresztüli hűtés (EmL, EmR és EmB tip.): bar, főorsón (A tip.) keresztüli hűtés (EmL, EmR és EmB tip.): bar, főorsón (A tip.) keresztüli hűtés (EmL, EmR és EmB tip.): Nagynyomású munkatér mosó (EmB tip.): Forgácskihordó spirál és forgácstároló kocsi (EmL-510-EmB-1300, EmP-700 tip.) Acélszalagos forgácskihordó és forgácstároló kocsi (EmL-510-EmB-1300, EmP- 700 tip.):

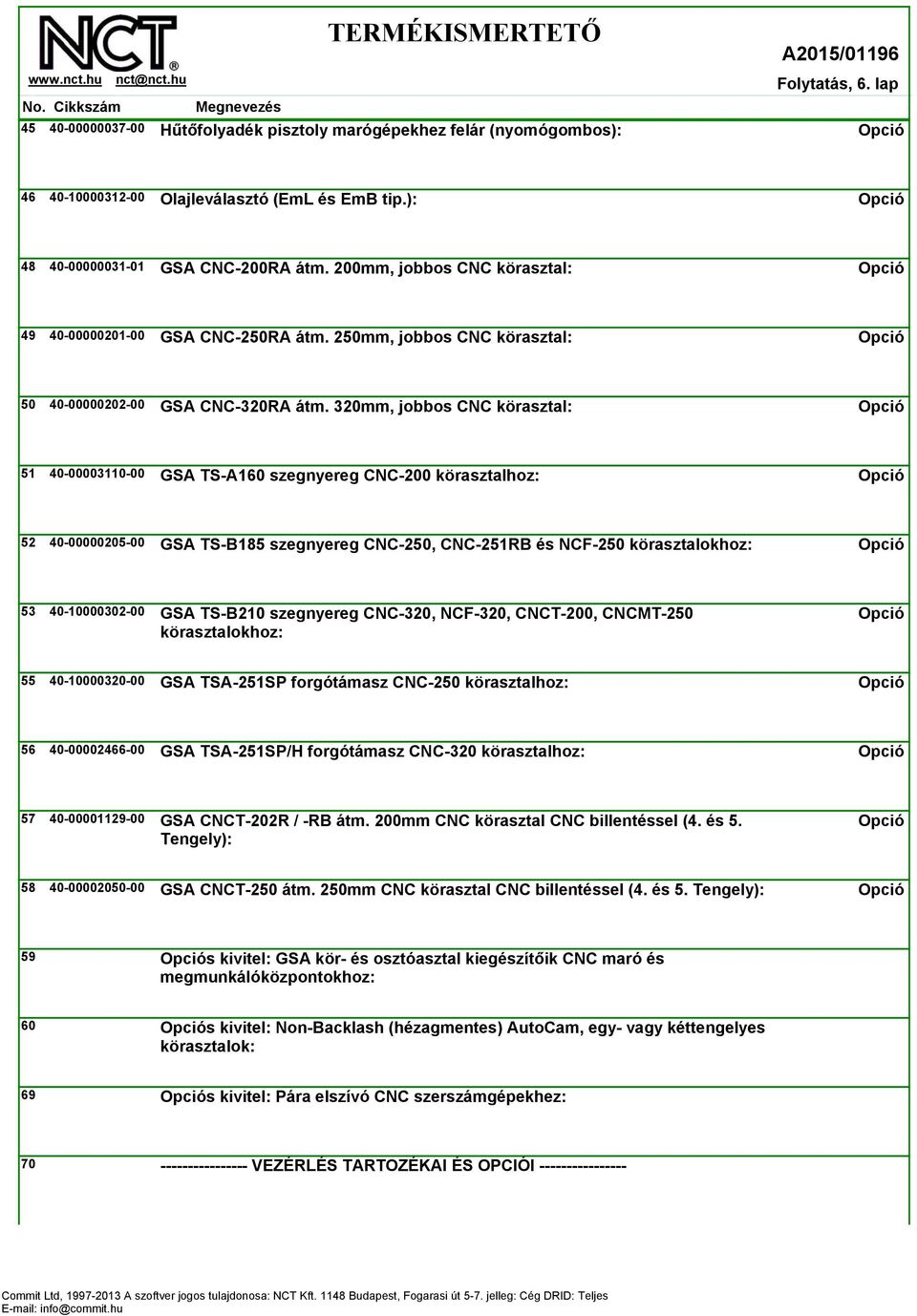

6 45 Folytatás, 6. lap Hűtőfolyadék pisztoly marógépekhez felár (nyomógombos): Olajleválasztó (EmL és EmB tip.): GSA CNC-200RA átm. 200mm, jobbos CNC körasztal: GSA CNC-250RA átm. 250mm, jobbos CNC körasztal: GSA CNC-320RA átm. 320mm, jobbos CNC körasztal: GSA TS-A160 szegnyereg CNC-200 körasztalhoz: GSA TS-B185 szegnyereg CNC-250, CNC-251RB és NCF-250 körasztalokhoz: GSA TS-B210 szegnyereg CNC-320, NCF-320, CNCT-200, CNCMT-250 körasztalokhoz: GSA TSA-251SP forgótámasz CNC-250 körasztalhoz: GSA TSA-251SP/H forgótámasz CNC-320 körasztalhoz: GSA CNCT-202R / -RB átm. 200mm CNC körasztal CNC billentéssel (4. és 5. Tengely): GSA CNCT-250 átm. 250mm CNC körasztal CNC billentéssel (4. és 5. Tengely): 59 s kivitel: GSA kör- és osztóasztal kiegészítőik CNC maró és megmunkálóközpontokhoz: 60 s kivitel: Non-Backlash (hézagmentes) AutoCam, egy- vagy kéttengelyes körasztalok: 69 s kivitel: Pára elszívó CNC szerszámgépekhez: VEZÉRLÉS TARTOZÉKAI ÉS OPCIÓI

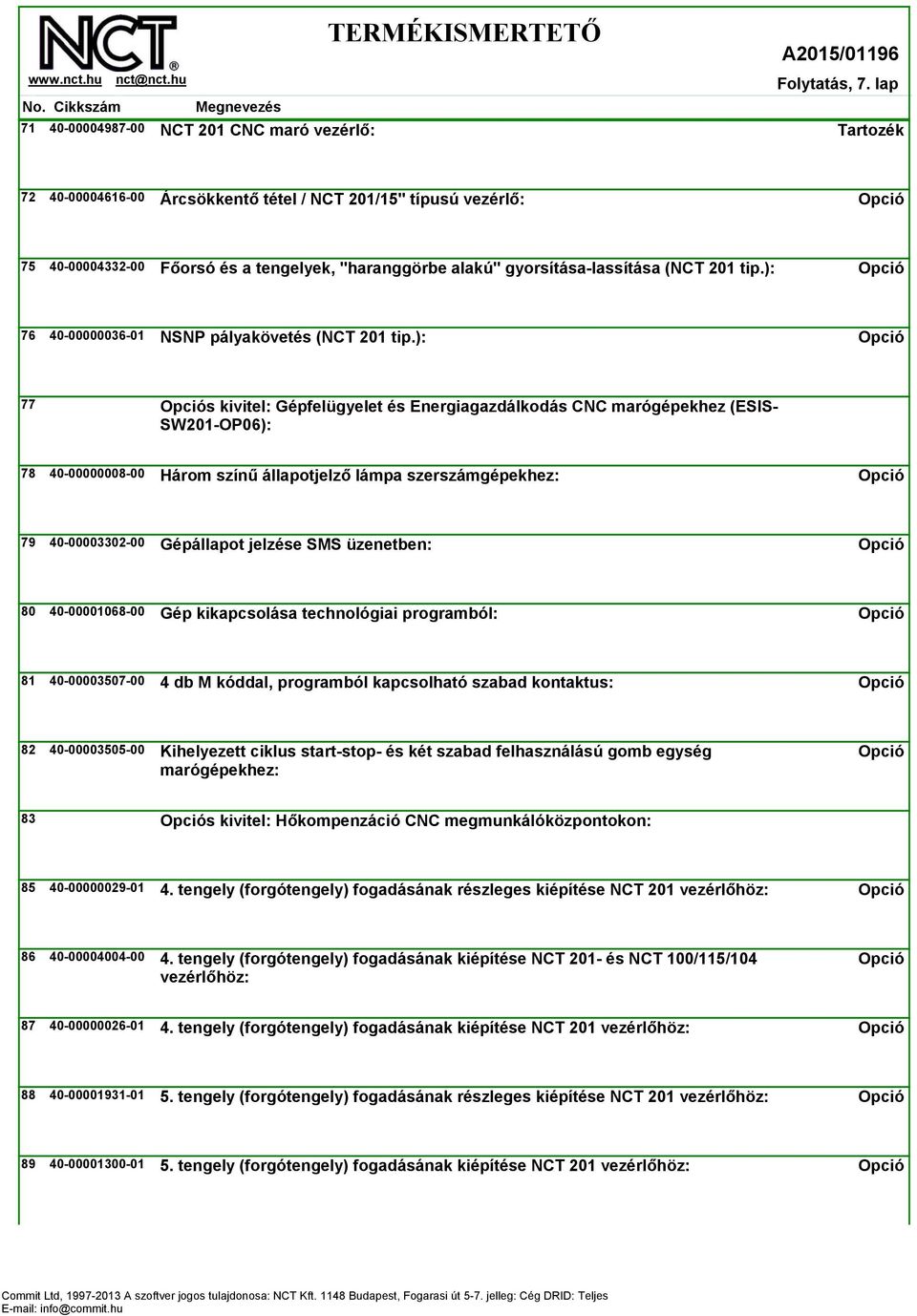

7 71 Folytatás, 7. lap NCT 201 CNC maró vezérlő: Árcsökkentő tétel / NCT 201/15" típusú vezérlő: Főorsó és a tengelyek, "haranggörbe alakú" gyorsítása-lassítása (NCT 201 tip.): NSNP pályakövetés (NCT 201 tip.): 77 s kivitel: Gépfelügyelet és Energiagazdálkodás CNC marógépekhez (ESIS- SW201-OP06): Három színű állapotjelző lámpa szerszámgépekhez: Gépállapot jelzése SMS üzenetben: Gép kikapcsolása technológiai programból: db M kóddal, programból kapcsolható szabad kontaktus: Kihelyezett ciklus start-stop- és két szabad felhasználású gomb egység marógépekhez: 83 s kivitel: Hőkompenzáció CNC megmunkálóközpontokon: tengely (forgótengely) fogadásának részleges kiépítése NCT 201 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201- és NCT 100/115/104 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201 vezérlőhöz: tengely (forgótengely) fogadásának részleges kiépítése NCT 201 vezérlőhöz: tengely (forgótengely) fogadásának kiépítése NCT 201 vezérlőhöz:

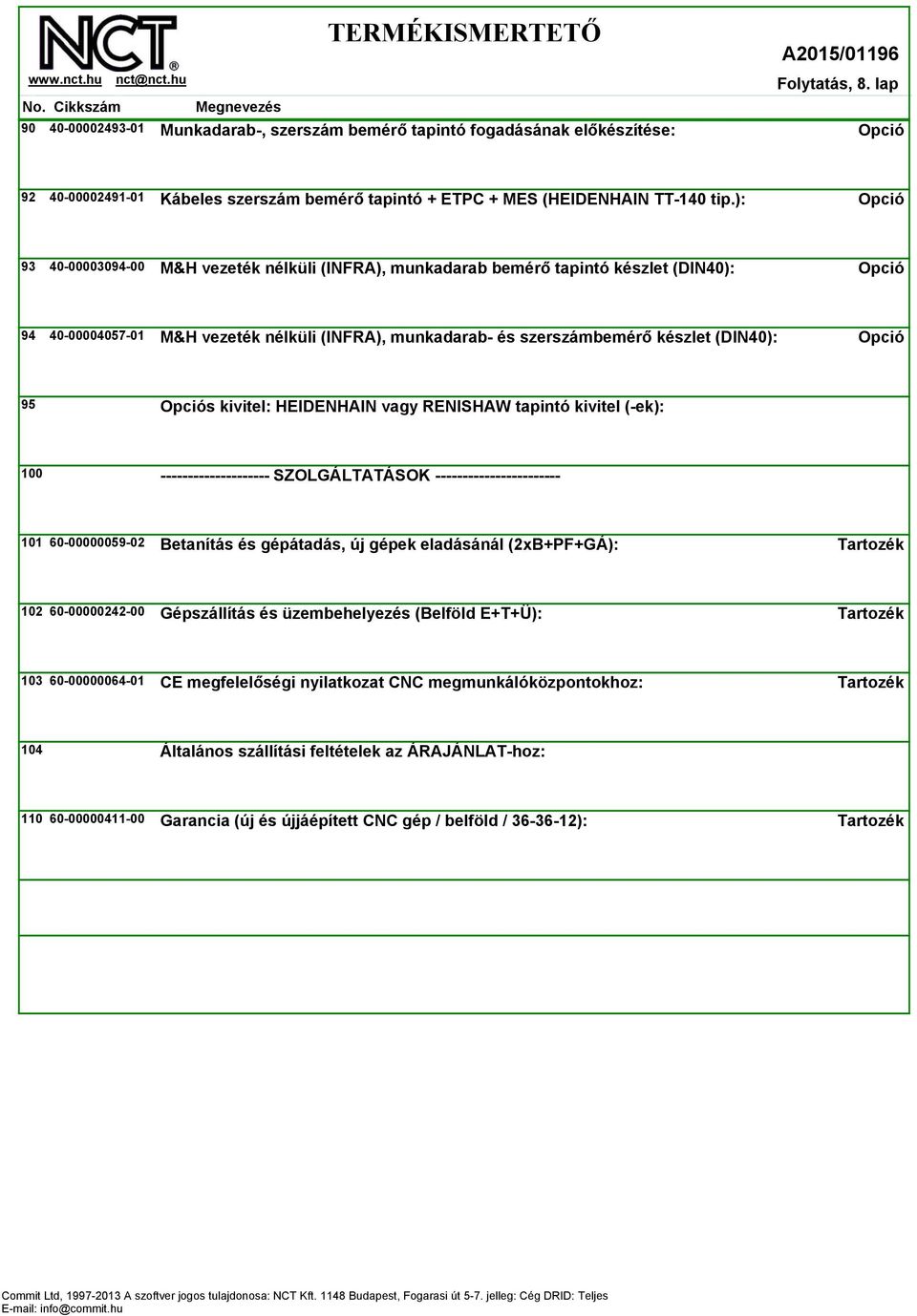

8 90 Folytatás, 8. lap Munkadarab-, szerszám bemérő tapintó fogadásának előkészítése: Kábeles szerszám bemérő tapintó + ETPC + MES (HEIDENHAIN TT-140 tip.): M&H vezeték nélküli (INFRA), munkadarab bemérő tapintó készlet (DIN40): M&H vezeték nélküli (INFRA), munkadarab- és szerszámbemérő készlet (DIN40): 95 s kivitel: HEIDENHAIN vagy RENISHAW tapintó kivitel (-ek): SZOLGÁLTATÁSOK Betanítás és gépátadás, új gépek eladásánál (2xB+PF+GÁ): Gépszállítás és üzembehelyezés (Belföld E+T+Ü): CE megfelelőségi nyilatkozat CNC megmunkálóközpontokhoz: 104 Általános szállítási feltételek az ÁRAJÁNLAT-hoz: Garancia (új és újjáépített CNC gép / belföld / ):
