Sylvac Visio KÖNNYEN KEZELHETŐ OPTIKAI GÉPEK A SYLVAC TECHNIKAI SZAKÉRTELMÉVEL ÖSSZEHASONLÍTÓ CAD FUNKCIÓ HÁROM KÜLÖNBÖZŐ TÍPUSÚ MEGVILÁGÍTÁSSAL

Átírás

1 Precíziós mérőeszközök svájci gyártója 1969 óta Sylvac Visio VISION MÉRŐRENDSZEREK ÜZEMI ÉS LABORATÓRIUMI FELHASZNÁLÁSHOZ OPTIKAI GÉPEK A SYLVAC TECHNIKAI SZAKÉRTELMÉVEL SYLVAC VISIO 200 & 300 GL Robosztus felépítés horizontális és vertikális gránittal Manuálisan kezelhető asztal gyors átállással Kiváló minőségű lineáris csapágyas megvezető rendszer üveg mérőléccel CCD camera Manuális és motoros zoom Integrált hármas megvilágítás Lézer keresőfény Könnyen kezelhető szoftver A svájci SYLVAC, mely precíziós digitális mérőműszereket gyárt 1969 óta, a műsze rek széles skáláját fejlesztette ki, hogy számtalan alkalmazási területen segítséget nyújtson. KÖNNYEN KEZELHETŐ ÖSSZEHASONLÍTÓ CAD FUNKCIÓ HÁROM KÜLÖNBÖZŐ TÍPUSÚ MEGVILÁGÍTÁSSAL

2 Általános tulajdonságok SYLVAC-VISIO 200 & 300 A kiválóságra való törekvés filozófiája határozta meg a Sylvac VISIO GL (Granite Line) tervezését, mely a Sylvac optikai rendszereit sikerre vivő fejlett technológián alapult. A termékskála minden egyes tagja hatékony, valamint kitűnő ár-érték aránnyal rendelkezik. Költséghatékonyságuk és kiemelkedő teljesítményük mellett a gépek használata gyors, és könnyen elsajátít ható. A gépek gránit felépítésüknek köszönhetően rendelkeznek a nagypontosságú mérőrendszerekhez szükséges merevséggel és stabilitással. Egyszerűség, hatékonyság és megbízhatóság jellemzi ezt a termékcsaládot. TERMÉKVÁLASZTÉK SYLVAC-VISIO 200 GL & 300 GL Ez a termékcsalád gránit talpazattal és oszloppal, vala mint ezeknek köszönhető szilárd felépítéssel és kiemel kedő stabilitással rendelkezik. Akár motoros, akár manuális indexálható zooal vannak felszerelve, az egyedi tulajdonságaiknak köszönhetően minden ipari igénynek megfelelnek, melynek köszönhetően univerzális, több felhasználós ellenőrzési rendszerként használhatók. ELŐNYÖK VONZÓ ÁR A SYLVAC-VISIO GL csúcstechnológiás termékei teljeskörű megoldást nyújtanak mechanikus alkat részeken végzett komplikált mérésekre. Annak ellenére, hogy ezek a gépek nagy pontosságot és kiemel kedő minőséget nyújtanak, áruknak köszönhetően költséghatékonyak és megfizethetők. SZILÁRD FELÉPÍTÉSNEK KÖSZÖNHETŐ STABILITÁS A gránit felépítés biztosítja a nagy pontosságú méréseknél elengedhetetlen stabilitást. KÖNNYEN KEZELHETŐ A teljesen manuális SYLVAC-VISIO GL SYLVAC-REFLEX Vista-val van felszerelve. Ez a könnyen kezelhető szoft ver a SYLVAC szoftvercsalád tagja, melyek az egyszerűségükről és megfizethetőségükről híresek. KÖNNYEN ÉS GYORSAN ELSAJÁTÍTHATÓ HASZNÁLAT A gépek használata egyetlen nap alatt elsajátítható. 2

3 3 TÍPUSÚ MEGVILÁGÍTÁS Minden SYLVAC-VISIO GL három fényforrással van felszerelve, melyek a szoftver segítségével külön-külön állíthatók. DIASZKÓPOS MEGVILÁGÍTÁS (HÁTTÉRVILÁGÍTÓ) Az áteresztett fény a mért munka darab alól kerül kibocsájtásra. Különösen a profilképek vagy áttetszőségen alapuló méréseknél hasznos. EPISZKÓPOS MEGVILÁGÍTÁS (KOAXIÁLIS FÉNY) Ez a fényforrás a zoom lencsén keresztül, fölülről kerül kibocsájtásra, és a fényforráson keresztüli vizsgálatot teszi lehetővé. A párhuzamos fénysugarak megvilágítanak egy területet, mely különösen vak furatok, hengeres munkadarabok és fényvisszaverő anyagok vizsgálatára alkalmas. DIASZKÓPOS MEGVILÁGÍTÁS PÁR HUZAMOS FÉNNYEL (OPCIONÁLIS) Ez a megvilágítás egy speciális lencse segítségével párhu zamos sugarakat bocsájt ki alulról, mely nek köszönhetően a több szörös fényvisszaverődés gyakor latilag kiküszöbölhető. Így éles éleket kapunk lekerekített munkadarabok mérésénél. EPISZKÓPOS MEGVILÁGÍTÁS (KÖRFÉNY) Ez a beeső fény különösen hasznos marások, furatok, hornyok és lekerekített élek vizsgálatánál. A mérőgép típusától függően a szegmentált fény lehetőséget ad az irányított fényre. Ez a következők szerint alakul: SYLVAC-VISIO 200 GL: 4 szegmens 1 sorban 90 -ig. SYLVAC-VISIO 300 GL : 8 szegmensből álló külső sor 45 -ig, 4 szegmensből álló belső sor 90 -ig. Vizsgálat párhuzamos fénnyel Vizsgálat párhuzamos fény nélkül TECHNIKAI ADATOK TÁJÉKOZTATÓ ÉRTÉKEK EGY 20 INCHES MONITOR, 6,5X NAGYÍTÁS (0,7X 4,5X), VALAMINT TOVÁBBI LENCSE MELLETT TÁJÉKOZTATÓ ÉRTÉKEK EGY 20 INCHES MONITOR, 12X NAGYÍTÁS (0,58X 7X), VALAMINT TOVÁBBI LENCSE MELLETT További lencse nélkül További lencse nélkül Lencsék 0,5x 0.75x - 1.5x 2x Lencsék 0.5x 0.75x - 2.5x 2x Nagyítás ,5 127, Nagyítás ,5 181, Működési távolság (W) Max. magasság (H) Max. látómező 9.8 x x x x x 1.8 Min. látómező 2.8 x x x x x 0.5 Működési távolság (W) Max. magasság (H) Max. látómező 16 x x x x 4 4 x 3 Min. látómező 1.4 x 1 1 x x x x

4 Szoftver SYLVAC-REFLEX Vista Ez a SYLVAC-VISIO gépekhez fejlesztett szoftver kimagasló segítséget nyújt a geometriai formák mérési folyamatában. Az Összehasonlító opció segítségével a munkadarabot vizuálisan össze lehet vetni a vonatkozó CAD modellel. Önálló használat akár fél napos tréning után! FŐBB TULAJDONSÁGOK Lineáris kompenzálás minden tengelyen (X és Y tengely kalibrálása két szinten, Z=0 és Z=150) A motoros zoom automatikus kalibrálása További lencsék közvetlen beállítása Lehetséges a lámpák kalibrálása (lineáris kontrol) Fényjelzés (folyamatos megvilágítás) a zoomvezérléshez FONTOSABB ALKALMAZÁSOK Továbbfejlesztett Z irányú mérés (a látómezőben) Körök és vonalak automatikus mérése HTML konfigurálható jelentések és könyvtárak 3D koordináta rendszer beállítási lehetőség (3-2- 1) SOKOLDALÚ SZOFTVER Felhasználóbarát grafikus interfész A gépkezelő egy iránytű mutató segítségével tudja vezérelni a programok félautomata lejátszását. Több képernyővel kompatibilis Funkcióvezérlés az egér görgővel Angol, német, kínai, spanyol, francia, olasz, japán mellett lengyel, orosz és portugál nyelvek Fény intenzitása állandóan látható A gép kalibrálási állapota folyamatosan ki van jelezve Mozgatható gördítősáv a kijelzett mért értékeknél Karakterek beviteli lehetősége a fájl nevének megadásához Preferált beállítások automatikus tárolása SYLVAC-REFLEX VISTA 4

5 Visio 200! Sylvac Visio 200 Kimagaslóan stabil gránit felépítés CCD színes kamera LED fényforrások Manuális vagy motoros zoom Könnyen kezelhető szoftverek MŰSZAKI ADATOK Típus Sylvac-Visio 200 Mozgatás Manuális Szoftver eszközök Sylvac-Reflex Vista Mérési tartomány (X/Y/Z) 200x100x150 Felbontás x Inkrementális jeladó felbontása Finomállítás a Z tengelyen Asztal mérete Üveglap (X/Y) vastagsága Munkafelület levehető üveglappal (A támaszték utólag felszerelhető) Max. terhelhetőség Max. megengedett eltérés X,Y (EX, EY) kg L/1000 (L -ben)* Max. megengedett eltérés XY (EXY) 2, L/1000 (L -ben)* Max. megengedett eltérés Z (EZ)** 3, L/1000 (L -ben)* CCD színes kamera, 768x576 pixel Zoom Manuális 6.5x Diaszkópos megvilágítás, zöld LED 209 Diaszkópos megvilágítás, párhuzamos fény Koaxiális fény Szegmentált körfény (4x90 + 8x45 ), 587 ( ) fehér LEDek 593 ( ) - Lézer keresőfény Súly kg 98 Sebesség (XY tengely) /mp - Gyorsulás (XY tengely) /sec 2 - Sebesség (Z tengely) /mp - Gyorsulás (Z tengely) /sec 2 Tápegység Teljes méret (Szél.xMély.xMag.) Referencia hőmérséklet ( ) 593 ( ) Opcionális Szegmentált körfény (4x90 ), fehér LEDek Motoros 6.5x Üzemi hőmérséklet tartomány VAC ±10%, 50 60Hz 800x1200x C ±1 C 10 C 40 C * m<5kg ** mechanikus pontosság 5

6 Visio 300! Sylvac Visio 300 Kimagaslóan stabil gránit felépítés Megbízható mechanikus koncepció CCD színes kamera LED fényforrások Motoros zoom 6.5x vagy 12x ( ) Könnyen kezelhető szoftverek MŰSZAKI ADATOK Típus Sylvac-Visio 300 Mozgatás Manuális Szoftver eszközök Sylvac Reflex Vista Mérési tartomány (X/Y/Z) 300x200x150 Felbontás x Inkrementális jeladó felbontása Finomállítás a Z tengelyen mérete (X/Y) Üveglap vastagsága H W Munkafelület levehető üveglappal A támaszték utólag felszerelhető Max. terhelhetőség 705 kg 20 Max. megengedett eltérés X,Y (EX, EY) L/1000 (L -ben)*/** Max. megengedett eltérés XY (EXY) 2,5 + 4 L/1000 (L -ben)*/*** Max. megengedett eltérés Z (EZ)** 3,9 + 5 L/1000 (L -ben)*/*** CCD színes kamera, 768x576 pixel Zoom Diaszkópos megvilágítás, zöld LED Diaszkópos megvilágítás, párhuzamos fény Opcionális W Koaxiális fény Szegmentált körfény (4x90 ), fehér LEDek - Szegmentált körfény (4x90 + 8x45 ), fehér LEDek Lézer keresőfény Súly kg Tápegység VAC ±10%, 50 60Hz Teljes méret (Szél.xMély.xMag.) Referencia hőmérséklet ± , ±153 Motoros 6.5x (Zoom 12x ) 892± Asztal Üzemi hőmérséklet tartomány 1630x1140x C ±1 C C 40 C * m<5kg ** mechanikus pontosság *** üveglapon 881± ±153

7 Alkalmazások PROFIL CSATLAKOZÓK TELEFONOK FRÖCCSÖNTETT ALKATRÉSZEK 7

8 ALKALMAZÁSOK FOGÁSZAT GYÓGYÁSZAT ELEKTRONIKA / NYÁK AUTÓIPAR 8

9 Alkalmazások ALKATRÉSZEK ÓRAIPAR KOZMETIKA GYÓGYSZERIPAR 9

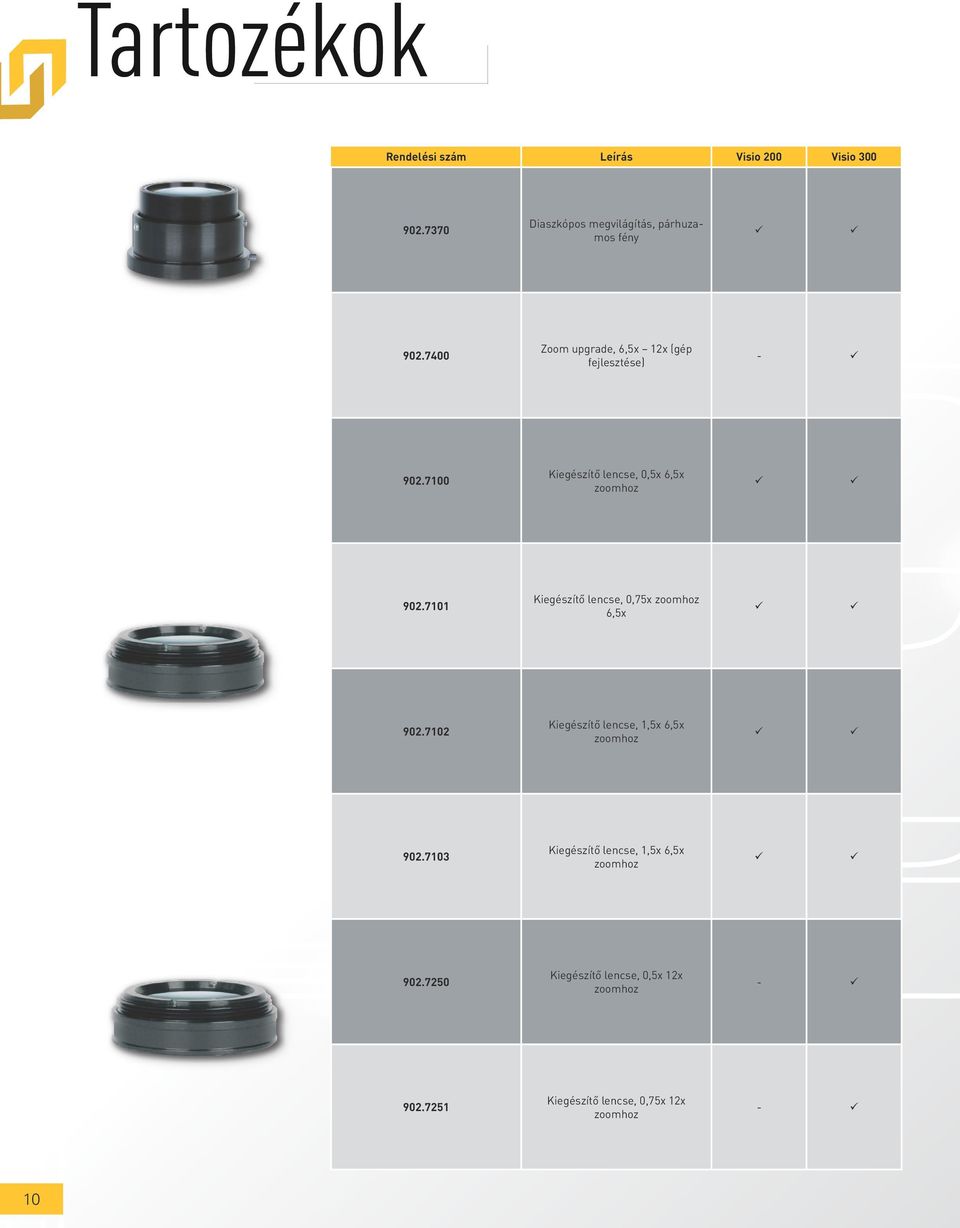

10 Tartozékok Rendelési szám Leírás Visio 200 Visio Diaszkópos megvilágítás, párhuzamos fény Zoom upgrade, 6,5x 12x (gép fejlesztése) Kiegészítő lencse, 0,5x 6,5x zoomhoz Kiegészítő lencse, 0,75x zoomhoz 6,5x Kiegészítő lencse, 1,5x 6,5x zoomhoz Kiegészítő lencse, 1,5x 6,5x zoomhoz Kiegészítő lencse, 0,5x 12x zoomhoz Kiegészítő lencse, 0,75x 12x zoomhoz - 10

11 Tartozékok Rendelési szám Leírás Visio 200 Visio Kiegészítő lencse, 1,5x 12x zoomhoz Kiegészítő lencse, 2x 12x zoomhoz - HS inches kijelző 20 inches helyett Lábkapcsoló érték rögzítésre H Rögzítő alap készlet H Rögzítő profi készlet 11

12 ESZKÖZ 3 típusú megvilágítás Gyors kioldó Manuális zoom Gránit szerkezet Üvegasztal rögzítő furatokkal Z tengelynél finomállító SYL1509_VISIO_HUN A képek különbözhetnek a valóságtól A változtatás jogát fenntartjuk. SYLVAC SA Ch. du Closalet 16 CH-1023-Crissier Tél: +41 (0) vente@sylvac.ch Fax: +41 (0) Web:
