Dräger Polytron 8700 Telepített gázérzékelő (PIR 7000)

Átírás

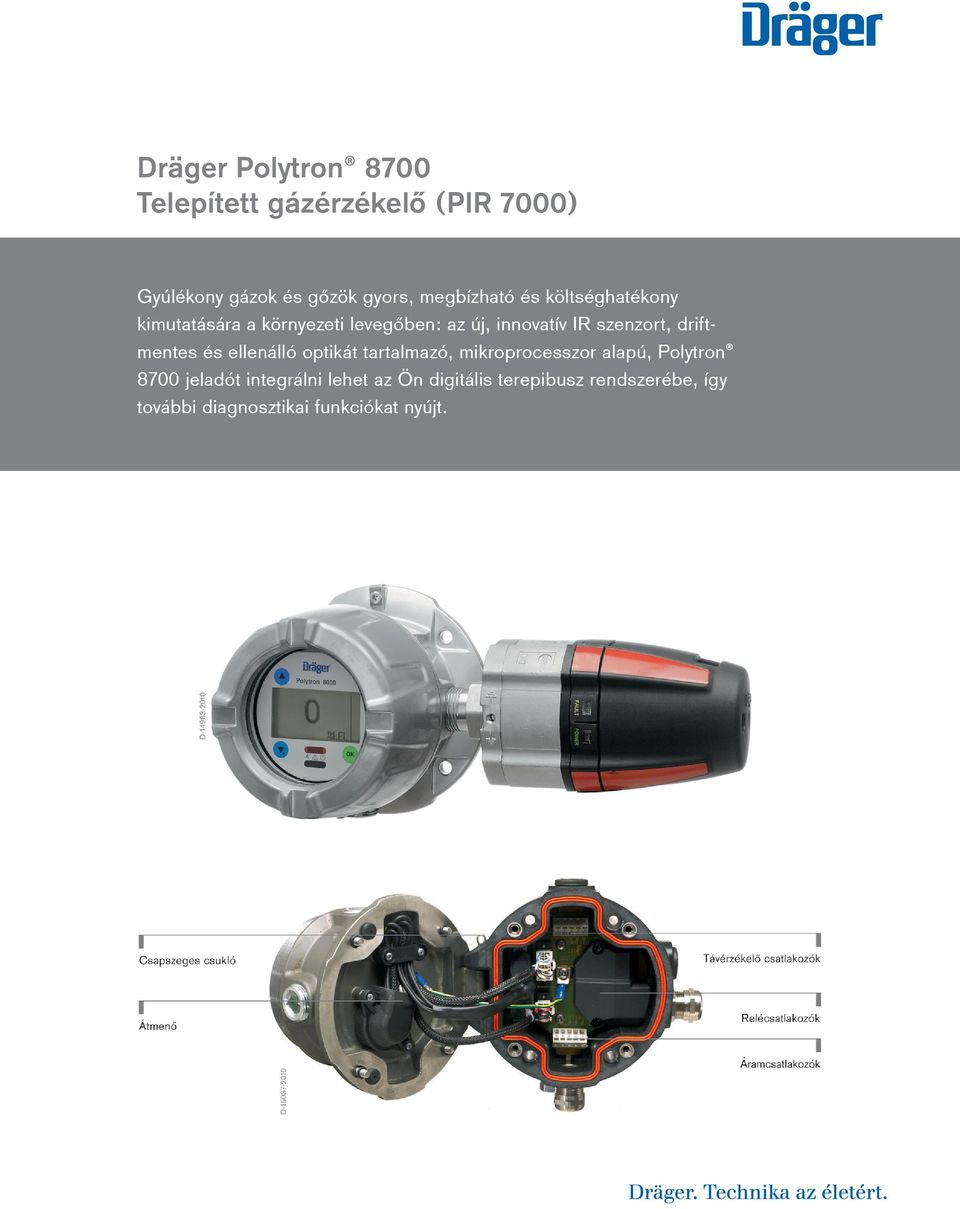

1 Dräger Polytron 8700 Telepített gázérzékelő (PIR 7000) Gyúlékony gázok és gőzök gyors, megbízható és költséghatékony kimutatására a környezeti levegőben: az új, innovatív IR szenzort, driftmentes és ellenálló optikát tartalmazó, mikroprocesszor alapú, Polytron 8700 jeladót integrálni lehet az Ön digitális terepibusz rendszerébe, így további diagnosztikai funkciókat nyújt.

2 02 Dräger Polytron 8700 Előnyök A digitális kommunikációnak köszönhetően egyszerű a műszerek kezelése HART képességével a Dräger Polytron 8700 távelérést tesz lehetővé a Dräger PolySoft 8000 szoftver segítségével a műszer állapotának gyors és kényelmes értékeléséhez. DTM használatával a meglévő beállító rendszerekbe (pl. PactWare) is lehetséges az integrálás. Emellett az olyan terepibusz rendszereket, mint a Foundation Fieldbus vagy a Profibus is támogatják a megfelelő interfészek. Hatékony, stabil és robusztus Dräger PIR 7000 Rövid válaszidejével és nagy jelstabilitásával a Dräger PIR 7000 nagyfokú biztonságot kínál, ami a fényt különlegesen jól hasznosító, 4 sugárnyalábbal bíró jelstabilizátorral rendelkező optikának köszönhető. Egy másik előny a mérő küvetta optikai felületének alacsony érzékenysége porra, szennyeződés lerakódására és rovarokra, miközben drift- mentes kimenő jelet és hosszabb karbantartási időközöket biztosít. Bevált és egyre jobb lesz: a Dräger méréstechnikája A Dräger már több mint 40 éve fejleszt és gyárt szenzorokat és gázérzékelőket ipari használatra, és minden egyes új műszergenerációval egy kicsivel továbbfejlesztjük méréstechnikánkat. A Polytron 8700 készülékkel Ön is hasznát veszi ennek a tapasztalatnak és innovációs teljesítménynek. A készülék szenzora nyitott, kettős kompenzálású optikai infravörös rendszeren alapul. Az adattár legfeljebb 100 gázt tartalmaz (a 334-es és 340-es típusok esetén). Az ott felsorolt gázok kalibrálását pl. össze lehet hasonlítani gőzökkel és előre beállított gázokkal, mint a metán és a propán. Az összes számítást és linearizációt automatikusan végzi a készülék. Opció: Három relé külső berendezések szabályozásához Kérésre három integrált relével lehet felszerelni a Dräger Polytron 8700 készüléket. Ez lehetővé teszi független gázérzékelő rendszerként való használatát két tetszőlegesen beállítható koncentráció-riasztással és egy hibariasztással. Hallható riasztásokat, jelzőlámpákat és hasonló eszközöket lehet így helyből szabályozni a jeladó és a központi vezérlő közötti külön kábel nélkül. A szenzor jelét a 4-20 ma-es jellel lehet értékelni. Opció: Két szerelőkészlet a csőkarimák könnyű felszereléséhez A házon négy szerelési furat van. Két különböző készlet áll rendelkezésre a Polytron 8700 beszereléséhez: egy csőcsatorna és egy csőszerelő készlet. Ez azt jelenti, hogy a jeladót bárhova könnyen be lehet szerelni pl. sima falra, csőre, vagy kilépőnyílásra. További előnyök: Könnyű és költséghatékony: egyszemélyes kalibrálás

3 Dräger Polytron Előnyök Gyors és könnyű vezetékezés Kapható nyomásálló vagy fokozott biztonságú változatban Alumínium vagy 316L rozsdamentes acél ház a legszélsőségesebb ipari körülményekhez Különlegesen felhasználóbarát szoftver a lehető legkevesebb számú menüpontnak köszönhetően Hátulról megvilágított kijelző: még sötétben, erős fény nélkül is könnyű leolvasni Közlekedési lámpa szerű jelzés (zöld = nincs veszély, sárga = hiba, villogó piros = gázriadó) Fénysugár blokkolására figyelmeztető jelzés, ha erősen szennyezett az optika Mérési tartomány a ppm, % LEL és térf.% tartományban A mátrix kijelző lehetővé teszi a mérési tartományok és egységek rugalmas beállítását SIL 2 tanúsítás a német TÜV Süd által Rendszer-összetevők Dräger REGARD ellenőrző rendszer Több ezerszer kipróbálva, tesztelve: egy végtelenül rugalmas rendszer. A moduláris Regard ellenőrző rendszert bármilyen monitoring feladatra egyedileg be lehet állítani. A SIL 2 rendszerekhez alkalmas Regard rendszer ATEX engedéllyel is rendelkezik, és teljesíti az EMC szabvány követelményeit. ST Dräger REGARD-1 A Dräger REGARD-1 egy önállóan működő, független ellenőrző rendszer mérgező, valamint gyulékony gázok és oxigén felismerésére. Az ellenőrző rendszer beállítható egyetlen bemenethez, ami vagy egy 4-20 ma-es jeladó vagy egy Dräger Polytron SE Ex mérőfej.

4 04 Dräger Polytron 8700 Rendszer-összetevők Dräger REGARD 3900 A Dräger REGARD 3900 egy önállóan működő, független ellenőrző rendszer mérgező, valamint gyulékonyékony gázok és oxigén felismerésére. Az ellenőrző rendszer 1 és 16 csatorna között állítható be a beépített I/O kártyák típusától és mennyiségétől függően. D Tartozékok Mágnescsík ST

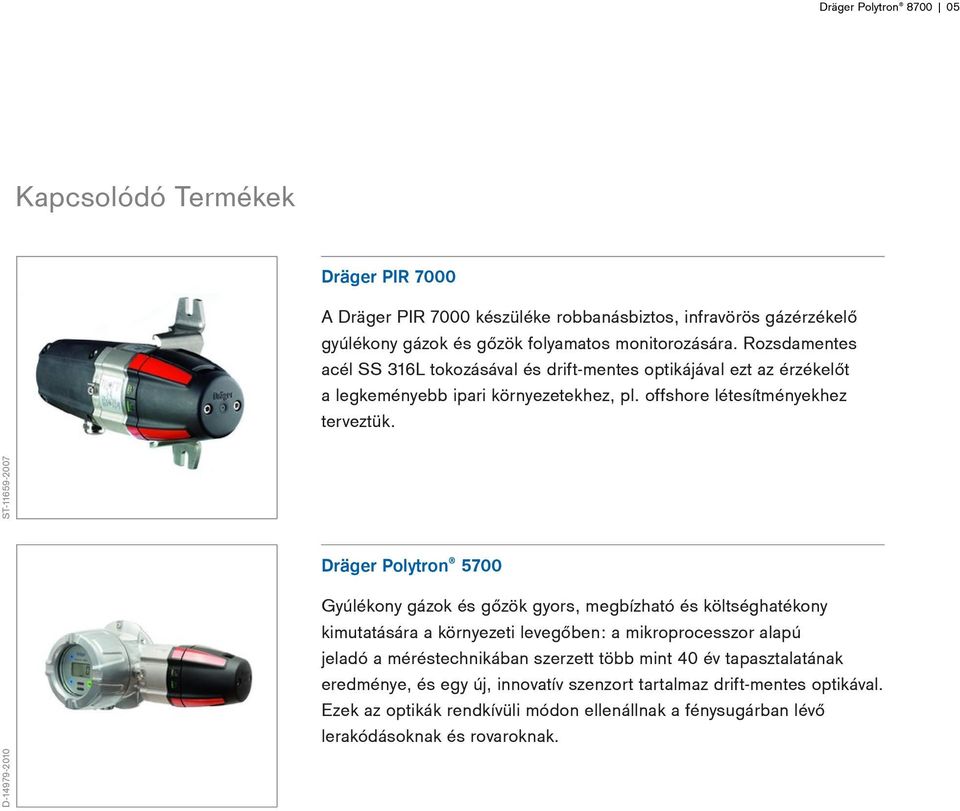

5 Dräger Polytron Kapcsolódó Termékek Dräger PIR 7000 A Dräger PIR 7000 készüléke robbanásbiztos, infravörös gázérzékelő gyúlékony gázok és gőzök folyamatos monitorozására. Rozsdamentes acél SS 316L tokozásával és drift-mentes optikájával ezt az érzékelőt a legkeményebb ipari környezetekhez, pl. offshore létesítményekhez terveztük. D ST Dräger Polytron 5700 Gyúlékony gázok és gőzök gyors, megbízható és költséghatékony kimutatására a környezeti levegőben: a mikroprocesszor alapú jeladó a méréstechnikában szerzett több mint 40 év tapasztalatának eredménye, és egy új, innovatív szenzort tartalmaz drift-mentes optikával. Ezek az optikák rendkívüli módon ellenállnak a fénysugárban lévő lerakódásoknak és rovaroknak.

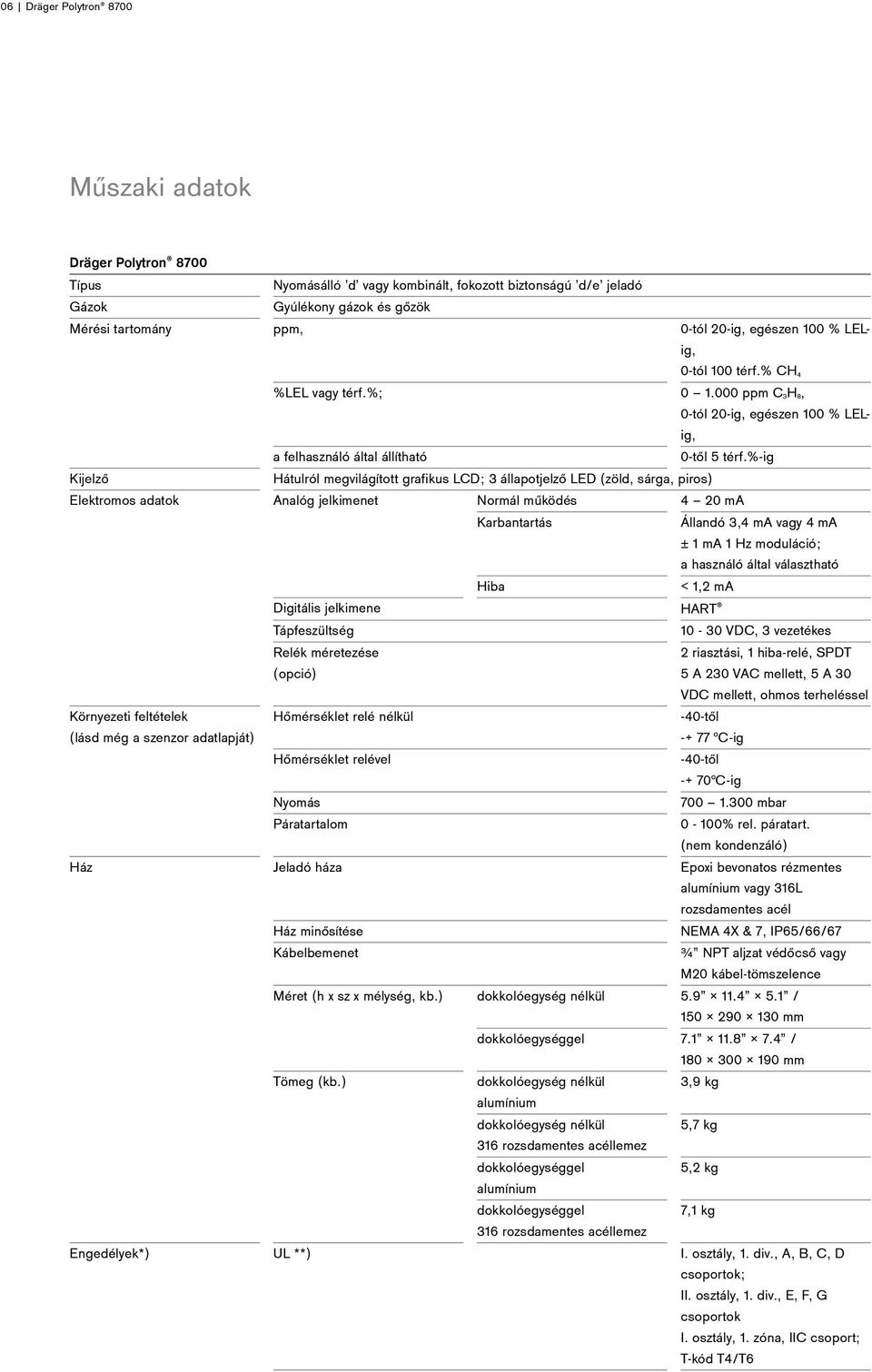

6 06 Dräger Polytron 8700 Műszaki adatok Dräger Polytron 8700 Típus Gázok Mérési tartomány Kijelző Elektromos adatok Környezeti feltételek (lásd még a szenzor adatlapját) Ház Nyomásálló d vagy kombinált, fokozott biztonságú d/e jeladó Gyúlékony gázok és gőzök ppm, %LEL vagy térf.%; a felhasználó által állítható Hátulról megvilágított grafikus LCD; 3 állapotjelző LED (zöld, sárga, piros) Analóg jelkimenet Normál működés Karbantartás Hiba 0-tól 20-ig, egészen 100 % LELig, 0-tól 100 térf.% CH ppm C3H8, 0-tól 20-ig, egészen 100 % LELig, 0-től 5 térf.%-ig 4 20 ma Állandó 3,4 ma vagy 4 ma ± 1 ma 1 Hz moduláció; a használó által választható < 1,2 ma Digitális jelkimene HART Tápfeszültség Relék méretezése (opció) Hőmérséklet relé nélkül Hőmérséklet relével Nyomás Páratartalom Jeladó háza Ház minősítése Kábelbemenet Méret (h x sz x mélység, kb.) Tömeg (kb.) VDC, 3 vezetékes 2 riasztási, 1 hiba-relé, SPDT 5 A 230 VAC mellett, 5 A 30 VDC mellett, ohmos terheléssel -40-től C-ig -40-től C-ig mbar 0-100% rel. páratart. (nem kondenzáló) Epoxi bevonatos rézmentes alumínium vagy 316L rozsdamentes acél NEMA 4X & 7, IP65/66/67 ¾ NPT aljzat védőcső vagy M20 kábel-tömszelence dokkolóegység nélkül / mm dokkolóegységgel / mm dokkolóegység nélkül alumínium dokkolóegység nélkül 316 rozsdamentes acéllemez dokkolóegységgel alumínium dokkolóegységgel 316 rozsdamentes acéllemez Engedélyek*) UL **) I. osztály, 1. div., A, B, C, D csoportok; II. osztály, 1. div., E, F, G csoportok I. osztály, 1. zóna, IIC csoport; T-kód T4/T6 3,9 kg 5,7 kg 5,2 kg 7,1 kg

7 Dräger Polytron Műszaki adatok CSA IECEx ATEX CE jelölés *) A dokkolóegység változatok csak ATEX / IECEx engedéllyel rendelkeznek. **) Ta 70 C relével I. osztály, 1. div., A, B, C, D csoportok; II. osztály, 1. div., E, F, G csoportok I. osztály, 1. zóna, IIC csoport; T-kód T4/T6 Ex d IIC T6/T4 Gb, -40 Ta +40/+80 C; d változat Ex de IIC T6/T4 Gb, -40 Ta +40/+80 C; e változat; Ex tb IIIC T80/130 C Db II 2G Ex d IIC T6/T4 Gb, -40 Ta +40/+80 C; d változat II 2G Ex de IIC T6/T4 Gb, -40 Ta +40/+80 C; e változat; II 2D Ex tb IIIC T80/130 C Db ATEX (94/9/EK irányelv) Elektromágneses kompatibilitás (2004/108/EK irányelv); Alacsonyfeszültségű irányelv (2006/95/CE) Rendelési információk Polytron 8700 Type 334 and Type 340 Relék nélkül (334-es típus) Aluminium d SS316L d Aluminium e SS316L e **) **) Relékkel (334-es típus) ***) ***) Táv-változat relék nélkül (334-es típus) Táv-változat relékkel (334-es típus) Relék nélkül (340-es típus) *) *) *) *) **) **) Relékkel (340-es típus) ***) ***) Táv-változat relék nélkül (340-es típus) Táv-változat relékkel (340-es típus) *) A Dräger PIR 7000 e táv-változatot és a dokkolóegységet külön kell megrendelni. **) A dokkolóegységet csak áramvezetékhez külön kell megrendelni. ***) A dokkolóegységet áramvezetékhez és/vagy relévezetékhez külön kell megrendelni *) *) *) *)

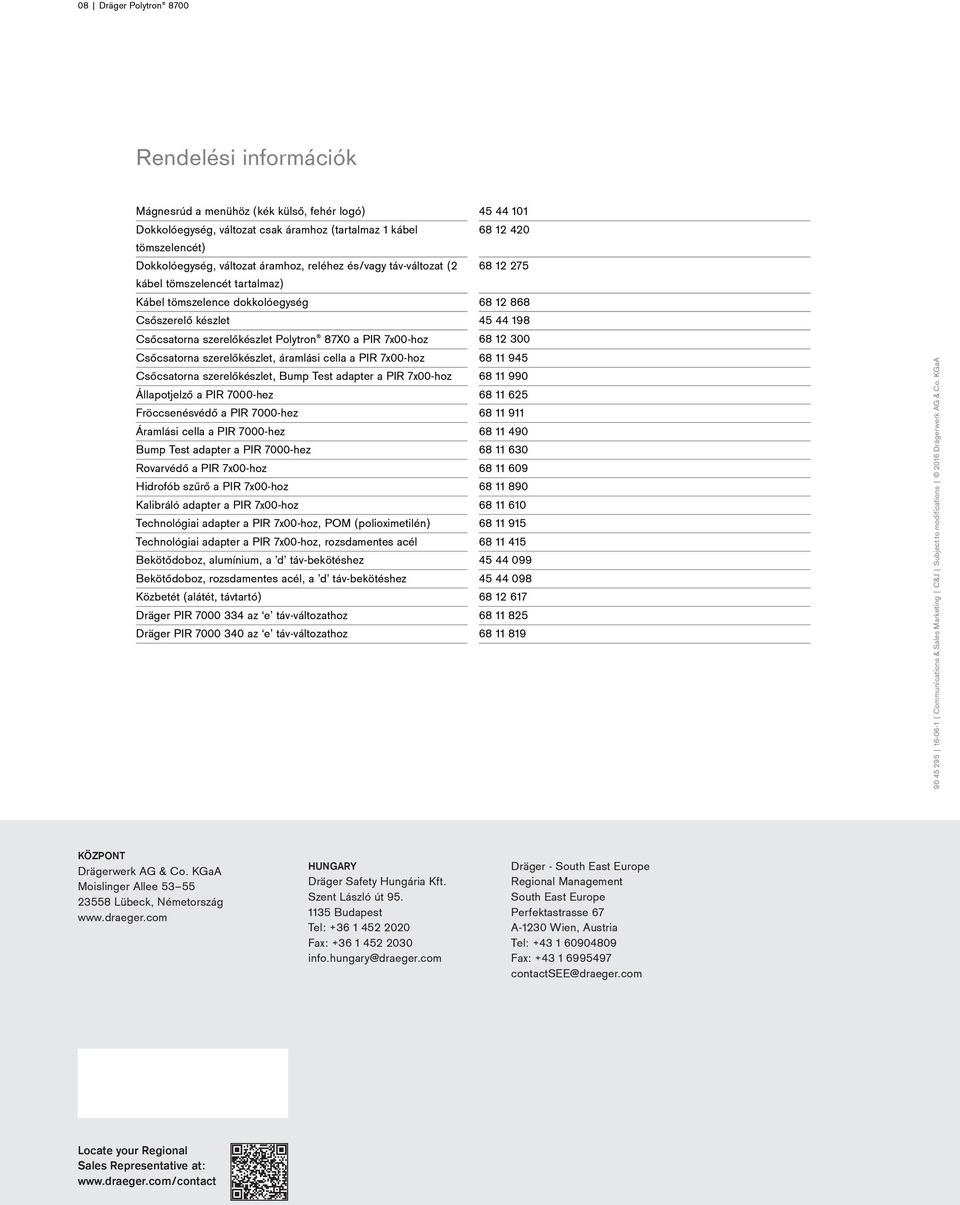

8 08 Dräger Polytron 8700 Rendelési információk Mágnesrúd a menühöz (kék külső, fehér logó) Dokkolóegység, változat csak áramhoz (tartalmaz 1 kábel tömszelencét) Dokkolóegység, változat áramhoz, reléhez és/vagy táv-változat (2 kábel tömszelencét tartalmaz) Kábel tömszelence dokkolóegység Csőszerelő készlet Csőcsatorna szerelőkészlet Polytron 87X0 a PIR 7x00-hoz Csőcsatorna szerelőkészlet, áramlási cella a PIR 7x00-hoz Csőcsatorna szerelőkészlet, Bump Test adapter a PIR 7x00-hoz Állapotjelző a PIR 7000-hez Fröccsenésvédő a PIR 7000-hez Áramlási cella a PIR 7000-hez Bump Test adapter a PIR 7000-hez Rovarvédő a PIR 7x00-hoz Hidrofób szűrő a PIR 7x00-hoz Kalibráló adapter a PIR 7x00-hoz Technológiai adapter a PIR 7x00-hoz, POM (polioximetilén) Technológiai adapter a PIR 7x00-hoz, rozsdamentes acél Bekötődoboz, alumínium, a d táv-bekötéshez Bekötődoboz, rozsdamentes acél, a d táv-bekötéshez Közbetét (alátét, távtartó) Dräger PIR az e táv-változathoz Dräger PIR az e táv-változathoz Communications & Sales Marketing C&J Subject to modifications 2016 Drägerwerk AG & Co. KGaA KÖZPONT Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Németország HUNGARY Dräger Safety Hungária Kft. Szent László út Budapest Tel: Fax: info.hungary@draeger.com Dräger - South East Europe Regional Management South East Europe Perfektastrasse 67 A-1230 Wien, Austria Tel: Fax: contactsee@draeger.com Locate your Regional Sales Representative at:
