Rosemount 0065/0185 érzékelőszerelvény. Rövid szerelési útmutató , BB változat június

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Rosemount 0065/0185 érzékelőszerelvény. Rövid szerelési útmutató 00825-0218-2654, BB változat 2014. június"

Átírás

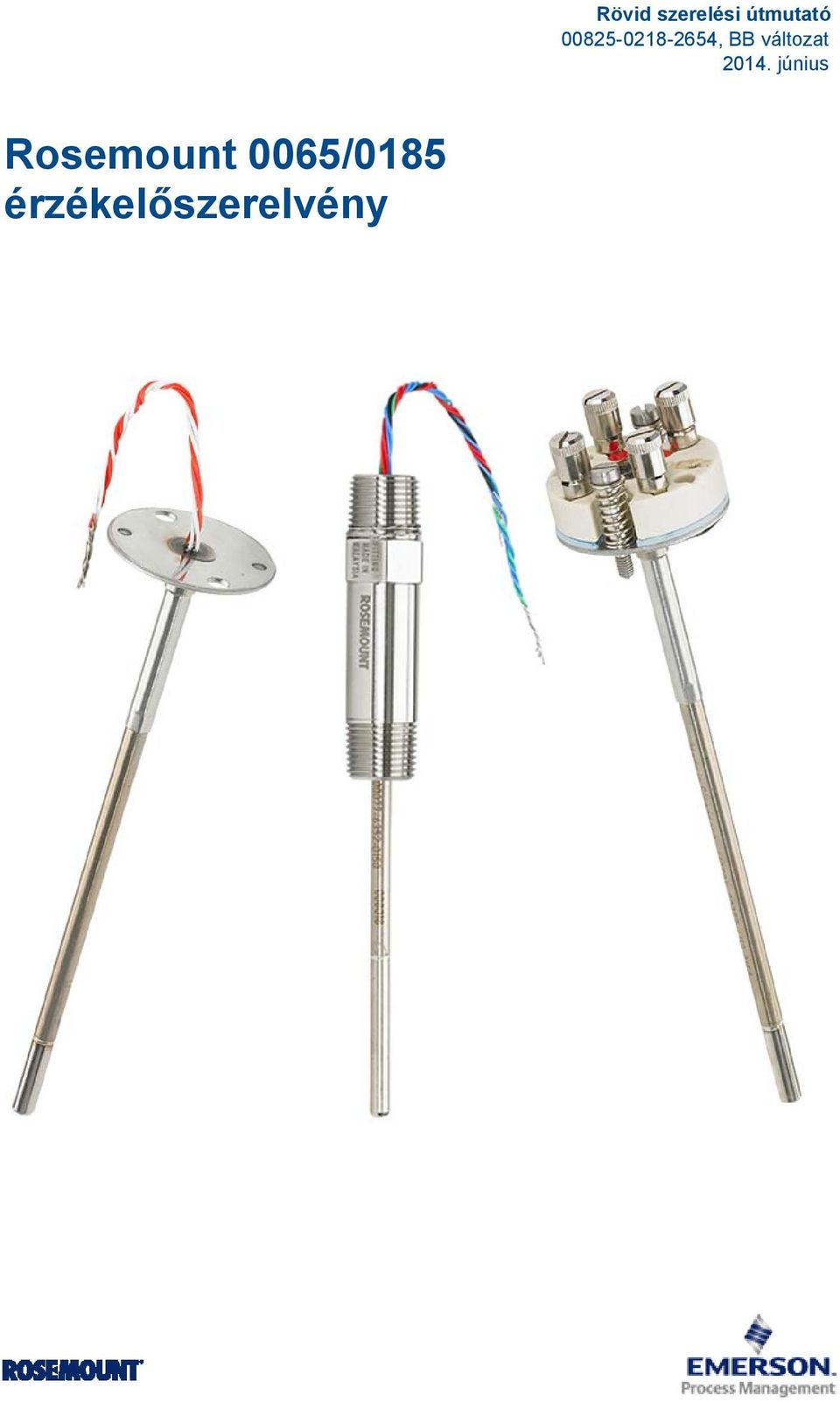

1 Rosemount 0065/0185 érzékelőszerelvény , BB változat

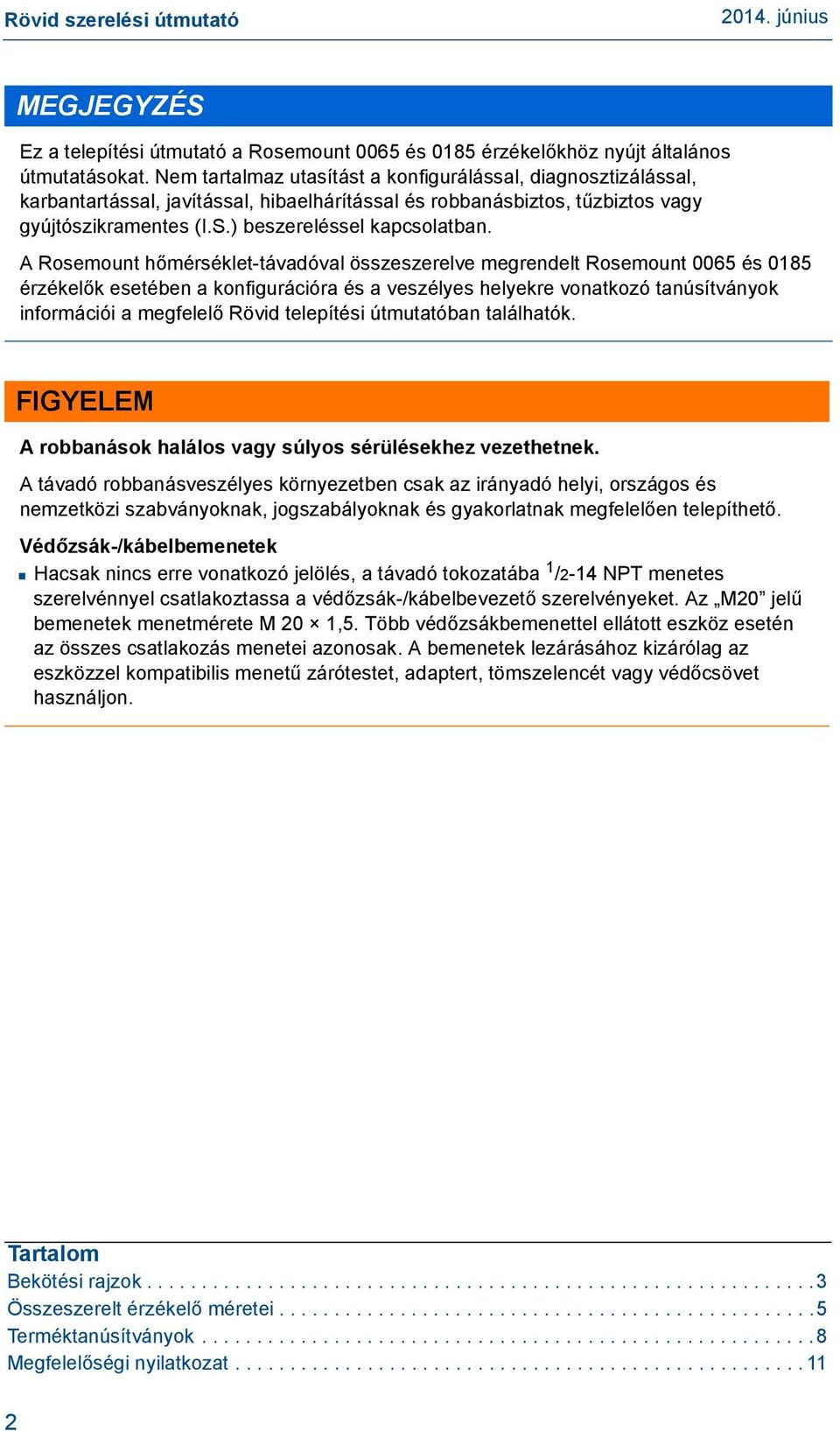

2 MEGJEGYZÉS Ez a telepítési útmutató a Rosemount 0065 és 0185 érzékelőkhöz nyújt általános útmutatásokat. Nem tartalmaz utasítást a konfigurálással, diagnosztizálással, karbantartással, javítással, hibaelhárítással és robbanásbiztos, tűzbiztos vagy gyújtószikramentes (I.S.) beszereléssel kapcsolatban. A Rosemount hőmérséklet-távadóval összeszerelve megrendelt Rosemount 0065 és 0185 érzékelők esetében a konfigurációra és a veszélyes helyekre vonatkozó tanúsítványok információi a megfelelő Rövid telepítési útmutatóban találhatók. FIGYELEM A robbanások halálos vagy súlyos sérülésekhez vezethetnek. A távadó robbanásveszélyes környezetben csak az irányadó helyi, országos és nemzetközi szabványoknak, jogszabályoknak és gyakorlatnak megfelelően telepíthető. Védőzsák-/kábelbemenetek Hacsak nincs erre vonatkozó jelölés, a távadó tokozatába 1 /2-14 NPT menetes szerelvénnyel csatlakoztassa a védőzsák-/kábelbevezető szerelvényeket. Az M20 jelű bemenetek menetmérete M 20 1,5. Több védőzsákbemenettel ellátott eszköz esetén az összes csatlakozás menetei azonosak. A bemenetek lezárásához kizárólag az eszközzel kompatibilis menetű zárótestet, adaptert, tömszelencét vagy védőcsövet használjon. Tartalom Bekötési rajzok Összeszerelt érzékelő méretei Terméktanúsítványok Megfelelőségi nyilatkozat

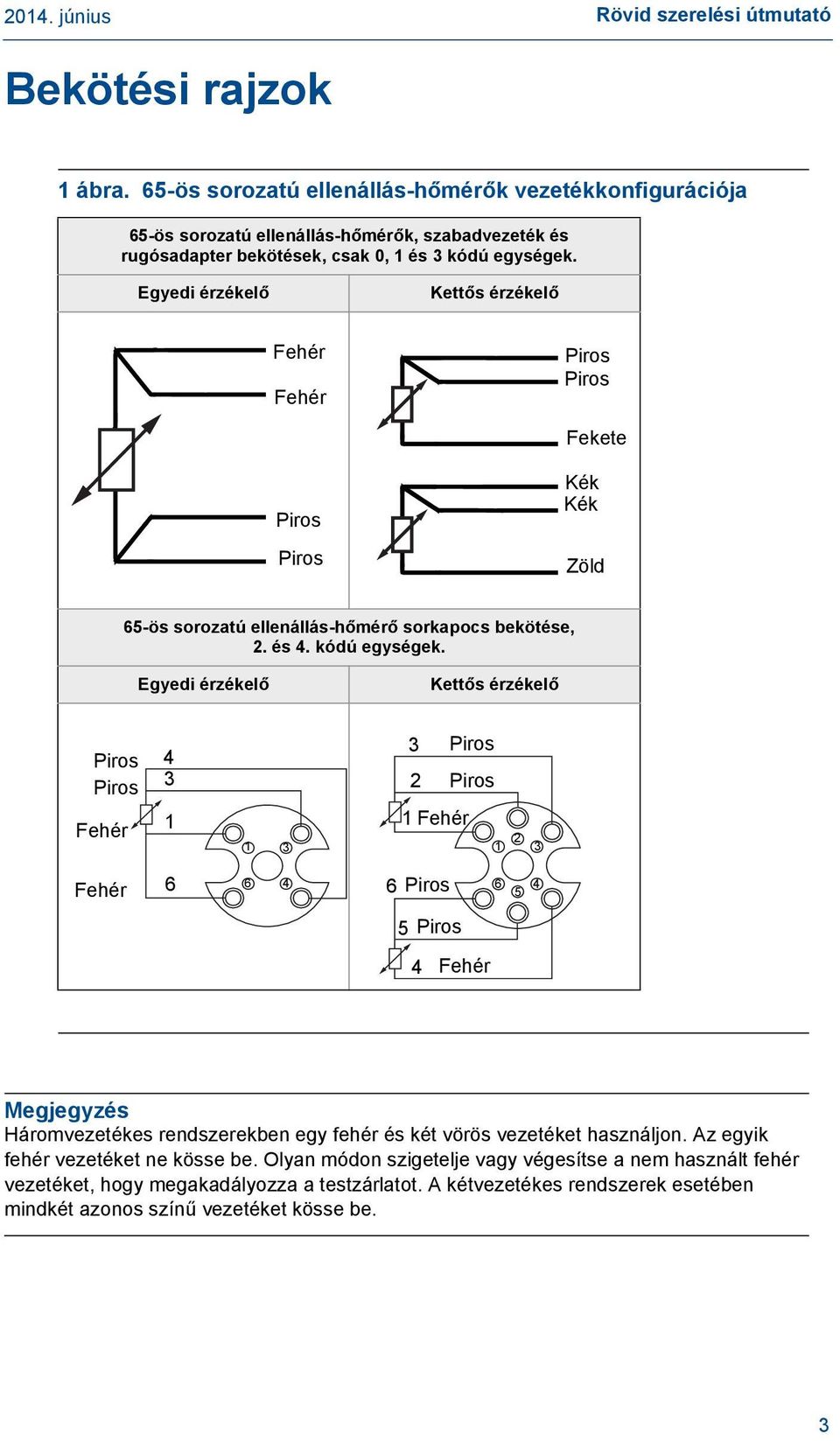

3 Bekötési rajzok 1 ábra. 65-ös sorozatú ellenállás-hőmérők vezetékkonfigurációja 65-ös sorozatú ellenállás-hőmérők, szabadvezeték és rugósadapter bekötések, csak 0, 1 és 3 kódú egységek. Egyedi érzékelő Kettős érzékelő Fehér Fehér Piros Piros Fekete Piros Piros Kék Kék Zöld 65-ös sorozatú ellenállás-hőmérő sorkapocs bekötése, 2. és 4. kódú egységek. Egyedi érzékelő Kettős érzékelő Piros Piros Piros 2 Piros Fehér Fehér Fehér Piros Piros 4 Fehér Megjegyzés Háromvezetékes rendszerekben egy fehér és két vörös vezetéket használjon. Az egyik fehér vezetéket ne kösse be. Olyan módon szigetelje vagy végesítse a nem használt fehér vezetéket, hogy megakadályozza a testzárlatot. A kétvezetékes rendszerek esetében mindkét azonos színű vezetéket kösse be. 3

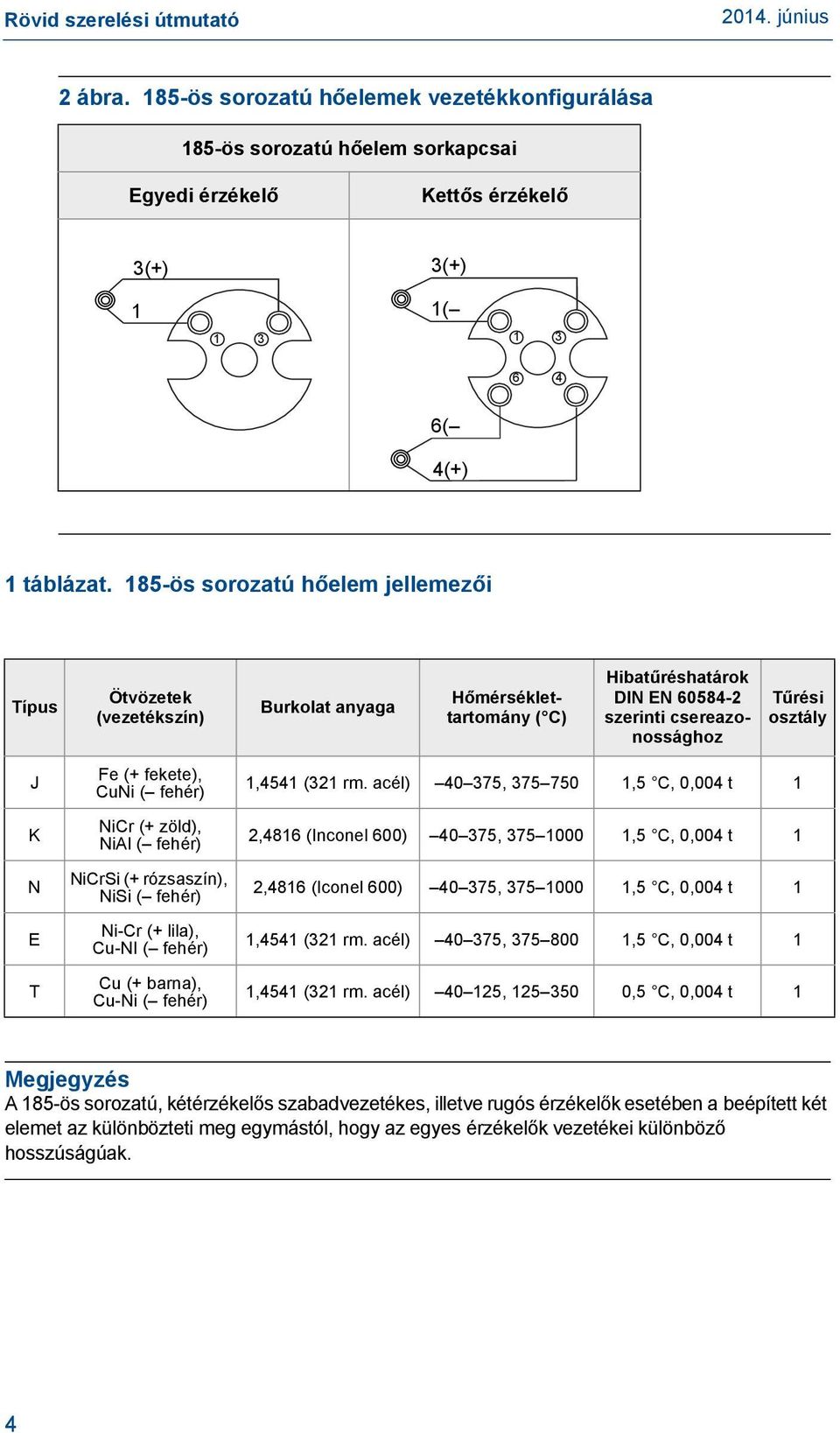

4 2 ábra. 185-ös sorozatú hőelemek vezetékkonfigurálása 185-ös sorozatú hőelem sorkapcsai Egyedi érzékelő Kettős érzékelő 3(+) 3(+) 1 1( ( 4(+) 1 táblázat. 185-ös sorozatú hőelem jellemezői Típus Ötvözetek (vezetékszín) Burkolat anyaga Hőmérséklettartomány ( C) Hibatűréshatárok DIN EN szerinti csereazonossághoz Tűrési osztály J K N E T Fe (+ fekete), CuNi ( fehér) NiCr (+ zöld), NiAl ( fehér) NiCrSi (+ rózsaszín), NiSi ( fehér) Ni-Cr (+ lila), Cu-NI ( fehér) Cu (+ barna), Cu-Ni ( fehér) 1,4541 (321 rm. acél) , ,5 C, 0,004 t 1 2,4816 (Inconel 600) , ,5 C, 0,004 t 1 2,4816 (Iconel 600) , ,5 C, 0,004 t 1 1,4541 (321 rm. acél) , ,5 C, 0,004 t 1 1,4541 (321 rm. acél) , ,5 C, 0,004 t 1 Megjegyzés A 185-ös sorozatú, kétérzékelős szabadvezetékes, illetve rugós érzékelők esetében a beépített két elemet az különbözteti meg egymástól, hogy az egyes érzékelők vezetékei különböző hosszúságúak. 4

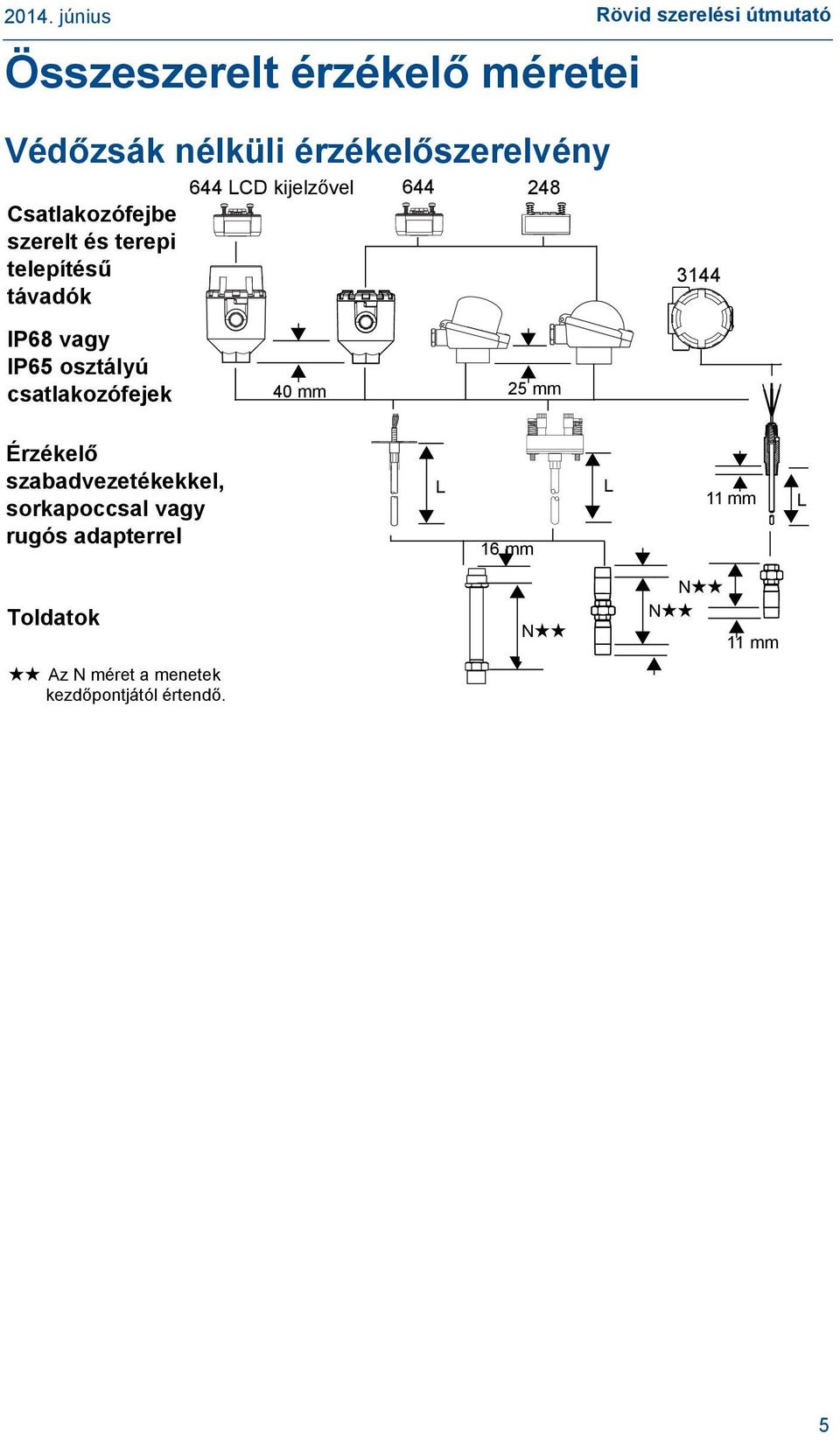

5 Összeszerelt érzékelő méretei Védőzsák nélküli érzékelőszerelvény Csatlakozófejbe szerelt és terepi telepítésű távadók 644 LCD kijelzővel IP68 vagy IP65 osztályú csatlakozófejek 40 mm 25 mm Érzékelő szabadvezetékekkel, sorkapoccsal vagy rugós adapterrel L 16 mm L 11 mm L Toldatok N N N 11 mm Az N méret a menetek kezdőpontjától értendő. 5

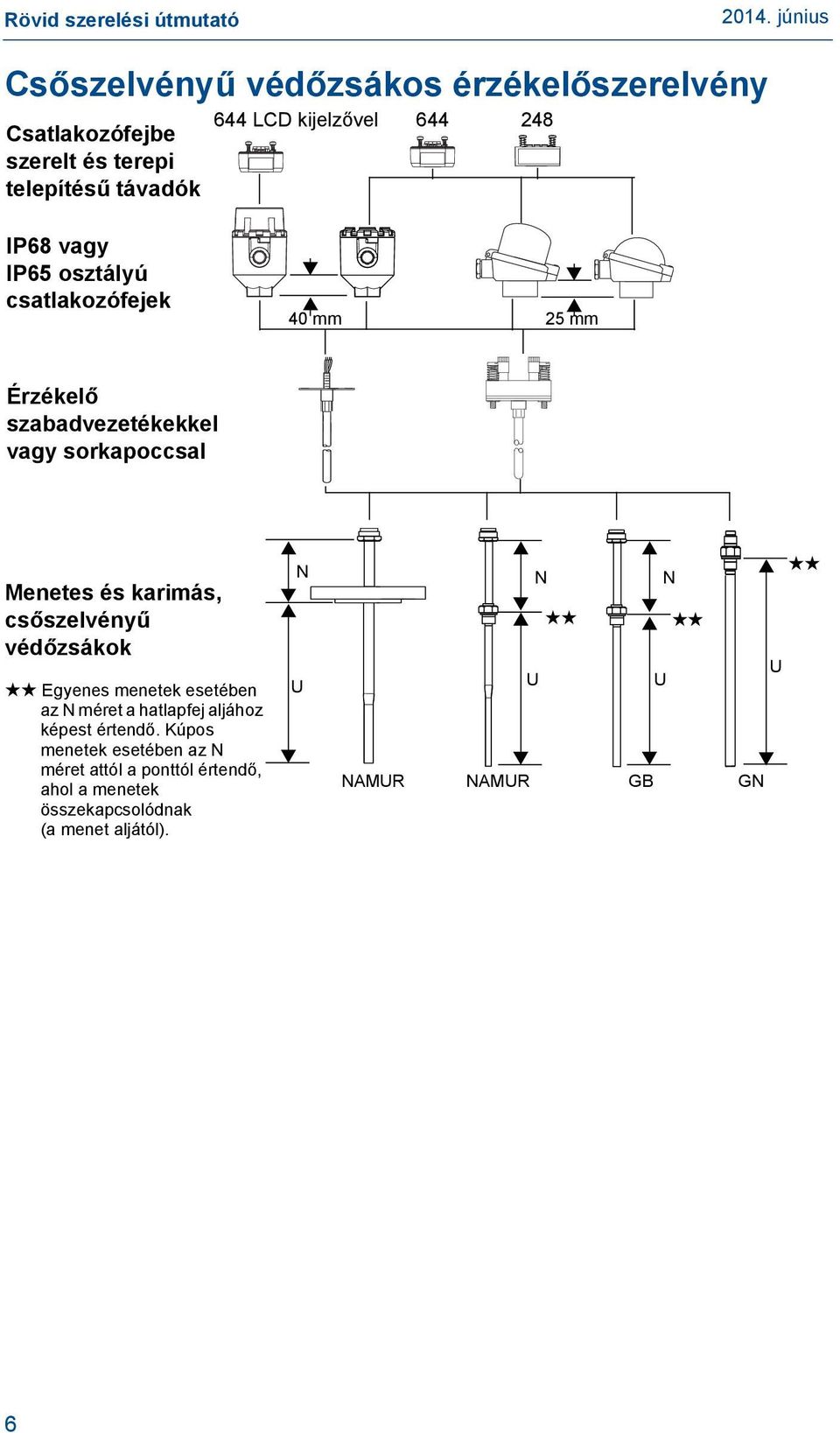

6 Csőszelvényű védőzsákos érzékelőszerelvény Csatlakozófejbe szerelt és terepi telepítésű távadók 644 LCD kijelzővel IP68 vagy IP65 osztályú csatlakozófejek 40 mm 25 mm Érzékelő szabadvezetékekkel vagy sorkapoccsal Menetes és karimás, csőszelvényű védőzsákok Egyenes menetek esetében az N méret a hatlapfej aljához képest értendő. Kúpos menetek esetében az N méret attól a ponttól értendő, ahol a menetek összekapcsolódnak (a menet aljától). N U NAMUR N U NAMUR N U GB GN U 6

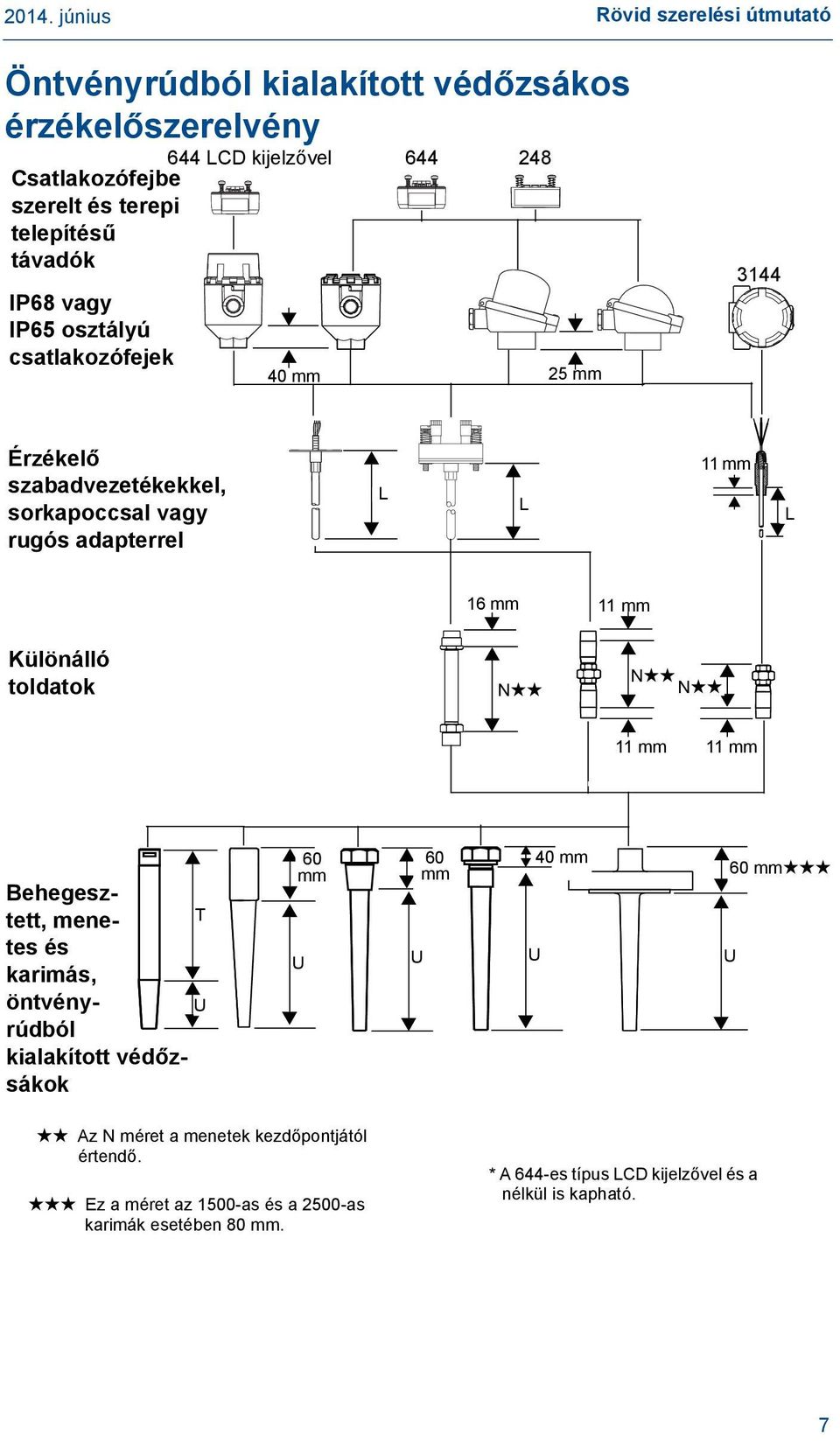

7 Öntvényrúdból kialakított védőzsákos érzékelőszerelvény Csatlakozófejbe szerelt és terepi telepítésű távadók IP68 vagy IP65 osztályú csatlakozófejek 644 LCD kijelzővel 40 mm mm 3144 Érzékelő szabadvezetékekkel, sorkapoccsal vagy rugós adapterrel L L 11 mm L 16 mm 11 mm Különálló toldatok N N N 11 mm 11 mm Behegesztett, menetes és karimás, öntvényrúdból kialakított védőzsákok T U 60 mm U 60 mm U U 40 mm 60 mm U Az N méret a menetek kezdőpontjától értendő. Ez a méret az 1500-as és a 2500-as karimák esetében 80 mm. * A 644-es típus LCD kijelzővel és a nélkül is kapható. 7

8 Terméktanúsítványok Európai irányelvekre vonatkozó információk Az EK-megfelelőségi nyilatkozat legfrissebb módosítása a címen található. A Factory Mutual (FM) általános helyszínekre szóló engedélye A Szövetségi Munkavédelmi Hivatal (OSHA) által akkreditált, országosan elismert ellenőrző laboratórium (NRTL), az FM Approvals a távadó mintadarabját megvizsgálta és ellenőrizte, hogy a vizsgálatok alapján a távadó kialakítása megfelel-e az alapvető villamos, gépészeti és tűzvédelmi követelményeknek. Veszélyes helyszínekre szóló tanúsítványok Észak-Amerika Európa E5 FM robbanásbiztos és porrobbanásálló Tanúsítvány: 0R7A2.AE Alkalmazott szabványok: FM 3600-as osztály: 2011; FM 3611-es osztály: 2004; FM 3615-es osztály: 2006; FM 3810-es osztály 2005; ANSI/NEMA - 250: 1991 Jelölések: XP CL I, Div 1, GP B, C, D; DIP CL II/III, Div 1, GP E, F, G; T6 ( 50 C Ta +155 C) 4X típus E6 CSA robbanásbiztos és porrobbanásálló Tanúsítvány: Alkalmazott szabványok: CSA C22.2 sz. 0-M91; CSA C22.2 sz ; CSA C22.2 sz. 30-M1986; CSA C22.2 sz. 94-M91; CSA C22.2 sz. 142-M1987; CSA C M1987 sz. Jelölések: XP CL I, Div 1, GP B, C, D; DIP CL II/III, Div 1, GP E, F, G; CL I, Div 2, GP A, B, C, D; ( 50 C Ta +85 C) E1 Az ATEX-irányelv szerinti tűzbiztossági engedély Tanúsítvány száma: FM12ATEX0065X Vonatkozó szabványok: EN :2012, EN :2007, EN :2009, EN60529:1991 (+AI:2000) Jelölések: II 2 G Ex d IIC T6...T1 Tkörny = 50 C és +40 C között, 1725 T5...T1 Tkörny = 50 C és +60 C között A biztonságos használat speciális feltételei (X): A tűzbiztos tokozás illesztési méreteivel kapcsolatos információkért forduljon a gyártóhoz. 8 I1 Az ATEX-irányelv szerinti gyújtószikra-mentesség Tanúsítvány: IBExU03ATEX1066X Alkalmazott szabványok: EN : 2012, EN : 2012, EN :2007 Jelölések: II 1 G Ex ia IIC T6 ( 51 C Tkörny +60 C); 1180

9 A biztonságos használat speciális feltételei (X): 1. A hőmérséklet-érzékelőket a kezelési útmutató előírásai szerint kell telepíteni és üzemeltetni. 2. A közeghőmérséklet megengedett legnagyobb értékei a tápforrás meghibásodás esetén keletkező elektromos teljesítményének függvényei. 3. Megfelelő méretű toldalékot kell alkalmazni a tokozat megengedett üzemi környezeti hőmérséklethatár betartásának biztosítására. 4. Az 1 G kategóriában való használat esetén a megengedett legnagyobb üzemi környezeti hőmérséklet 60 C. N1 ATEX n típus Tanúsítvány: BAS00ATEX3145 Alkalmazott szabványok: EN :2006, EN :2005 Jelölések: II 3 G Ex nl IIC T5 ( 40 C Tkörny +70 C); 1180 ND ATEX-porvédelmi Tanúsítvány száma: FM12ATEX0065X Vonatkozó szabványok: EN :2012, EN :2009 Jelölések: II 2 D Ex tb IIIC T130 C Tkörny = 40 C és +70 C között; IP A biztonságos használat speciális feltételei (X): A tűzbiztos tokozás illesztési méreteivel kapcsolatos információkért forduljon a gyártóhoz. Nemzetközi E7 IECEx tűzbiztossági Tanúsítvány: IECEx FMG X Alkalmazott szabványok: IEC :2011 (Ed. 6); IEC :2007 (Ed. 6); IEC :2008 (Ed 1); IEC60529:2001 (Ed. 2.1) Jelölések: Ex d IIC T6...T1 Gb T6: ( 50 C Tkörny +40 C) A biztonságos használat speciális feltételei (X): A tűzbiztos tokozás illesztési méreteivel kapcsolatos információkért forduljon a gyártóhoz. Brazília E2 INMETRO Tűzbiztos Tanúsítvány: NCC X Alkalmazott szabványok: ABNT NBR IEC ; ABNT NBR IEC : 2009 Jelölések: Ex d IIC T6/T1 Gb IP66W ( 40 C Tk +65 C) 9

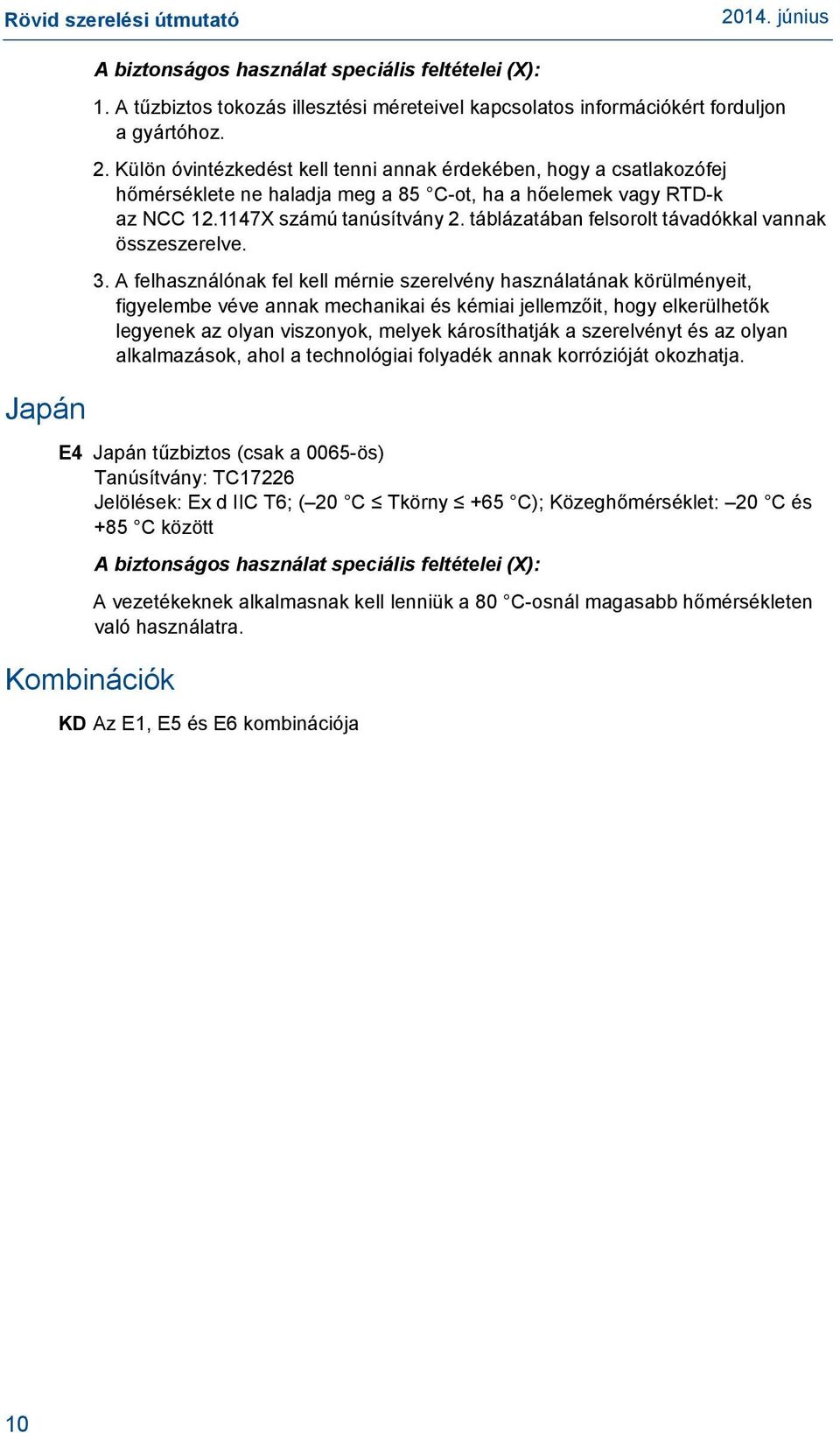

10 A biztonságos használat speciális feltételei (X): 1. A tűzbiztos tokozás illesztési méreteivel kapcsolatos információkért forduljon a gyártóhoz. 2. Külön óvintézkedést kell tenni annak érdekében, hogy a csatlakozófej hőmérséklete ne haladja meg a 85 C-ot, ha a hőelemek vagy RTD-k az NCC X számú tanúsítvány 2. táblázatában felsorolt távadókkal vannak összeszerelve. 3. A felhasználónak fel kell mérnie szerelvény használatának körülményeit, figyelembe véve annak mechanikai és kémiai jellemzőit, hogy elkerülhetők legyenek az olyan viszonyok, melyek károsíthatják a szerelvényt és az olyan alkalmazások, ahol a technológiai folyadék annak korrózióját okozhatja. Japán E4 Japán tűzbiztos (csak a 0065-ös) Tanúsítvány: TC17226 Jelölések: Ex d IIC T6; ( 20 C Tkörny +65 C); Közeghőmérséklet: 20 C és +85 C között A biztonságos használat speciális feltételei (X): A vezetékeknek alkalmasnak kell lenniük a 80 C-osnál magasabb hőmérsékleten való használatra. Kombinációk KD Az E1, E5 és E6 kombinációja 10

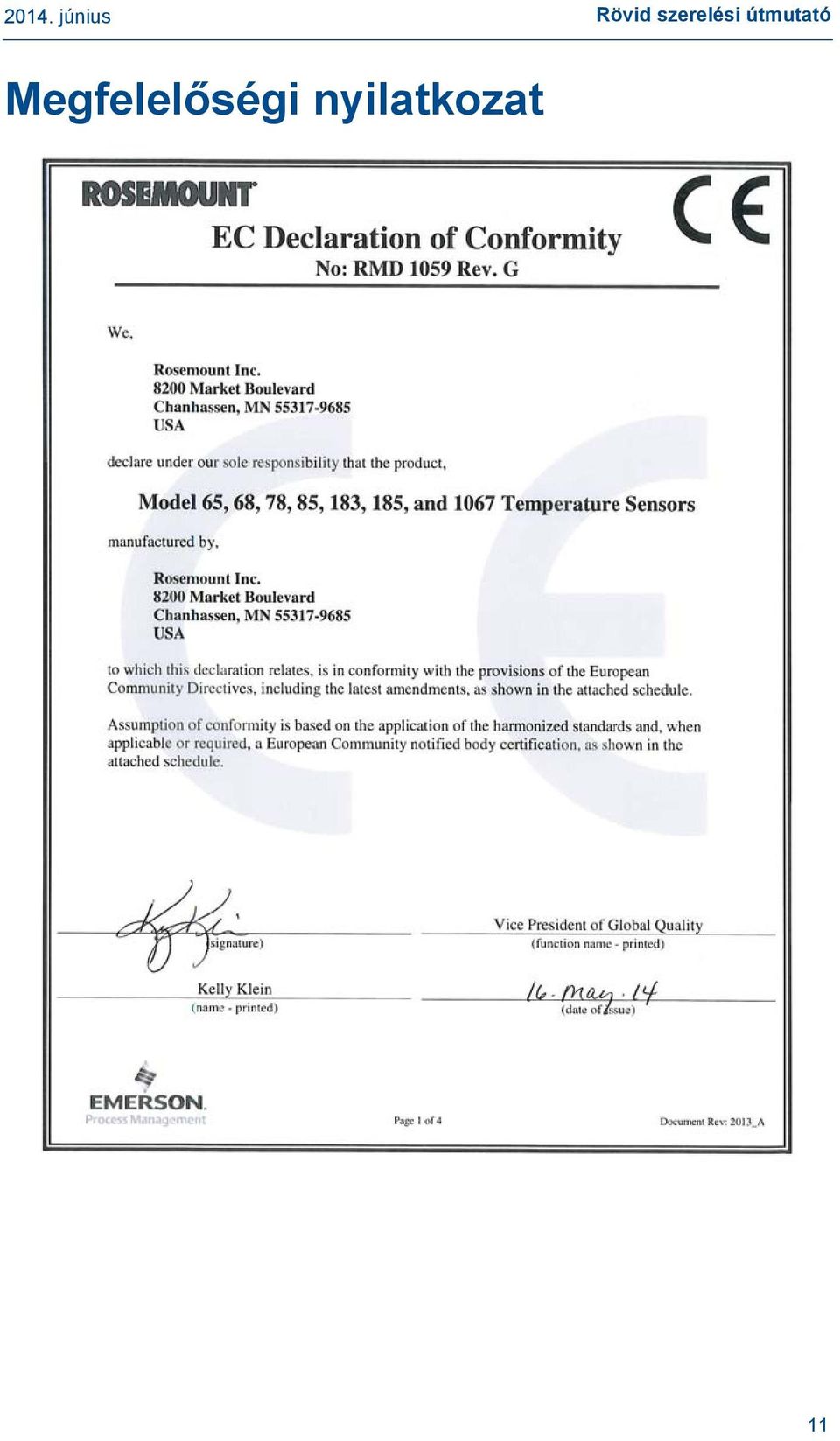

11 Megfelelőségi nyilatkozat 11

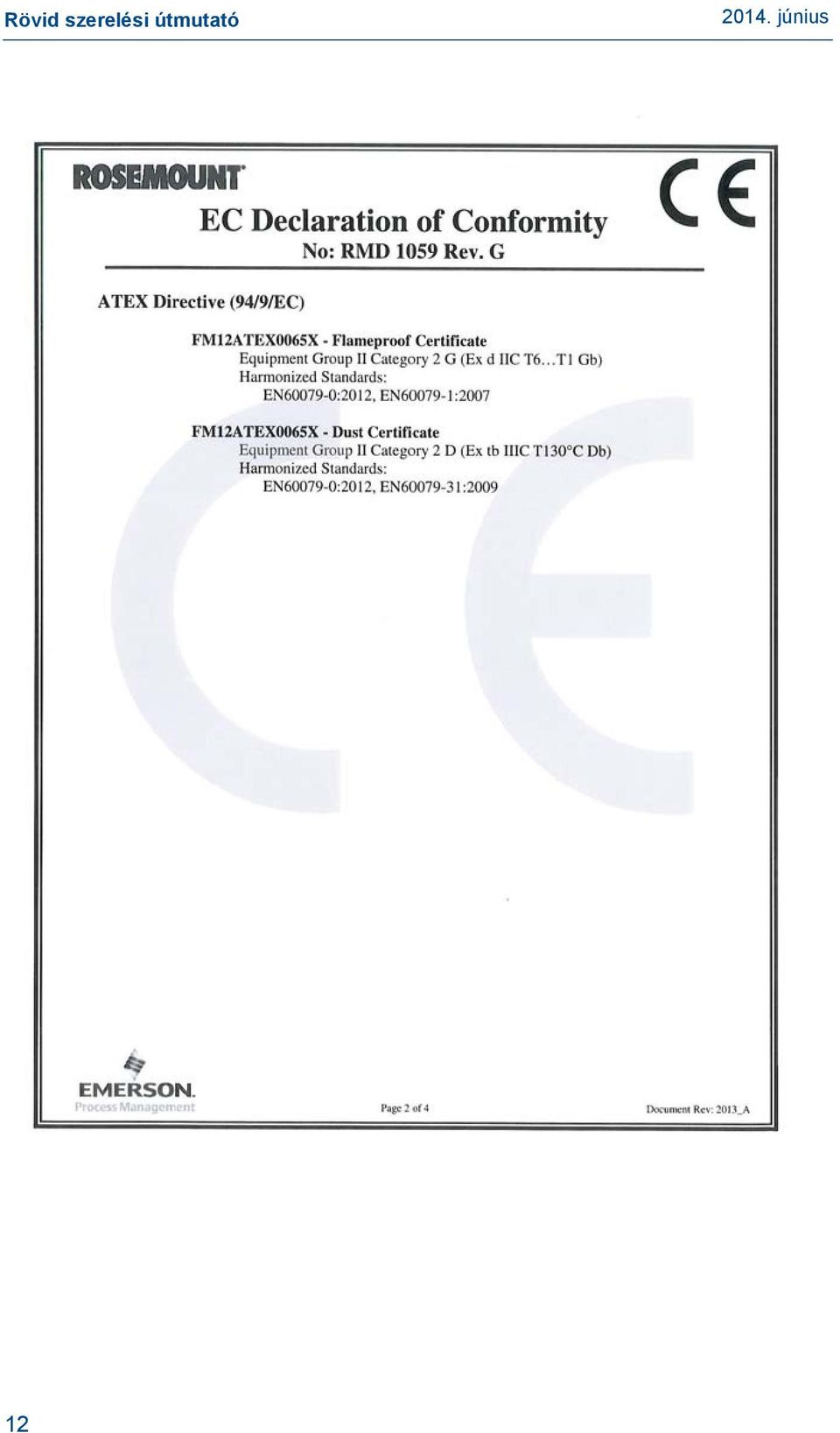

12 NCC X számú tanúsítvány 12

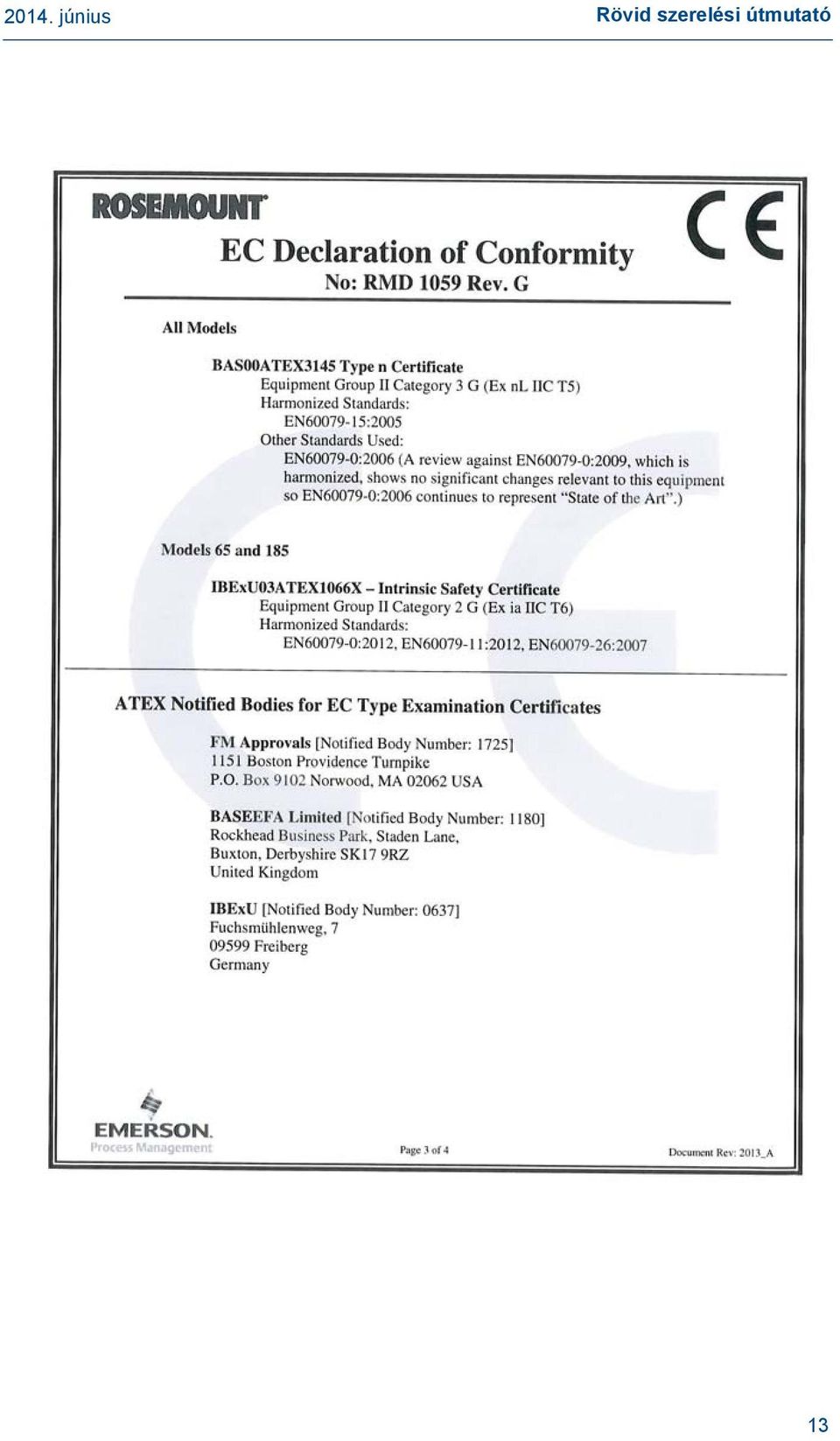

13 13

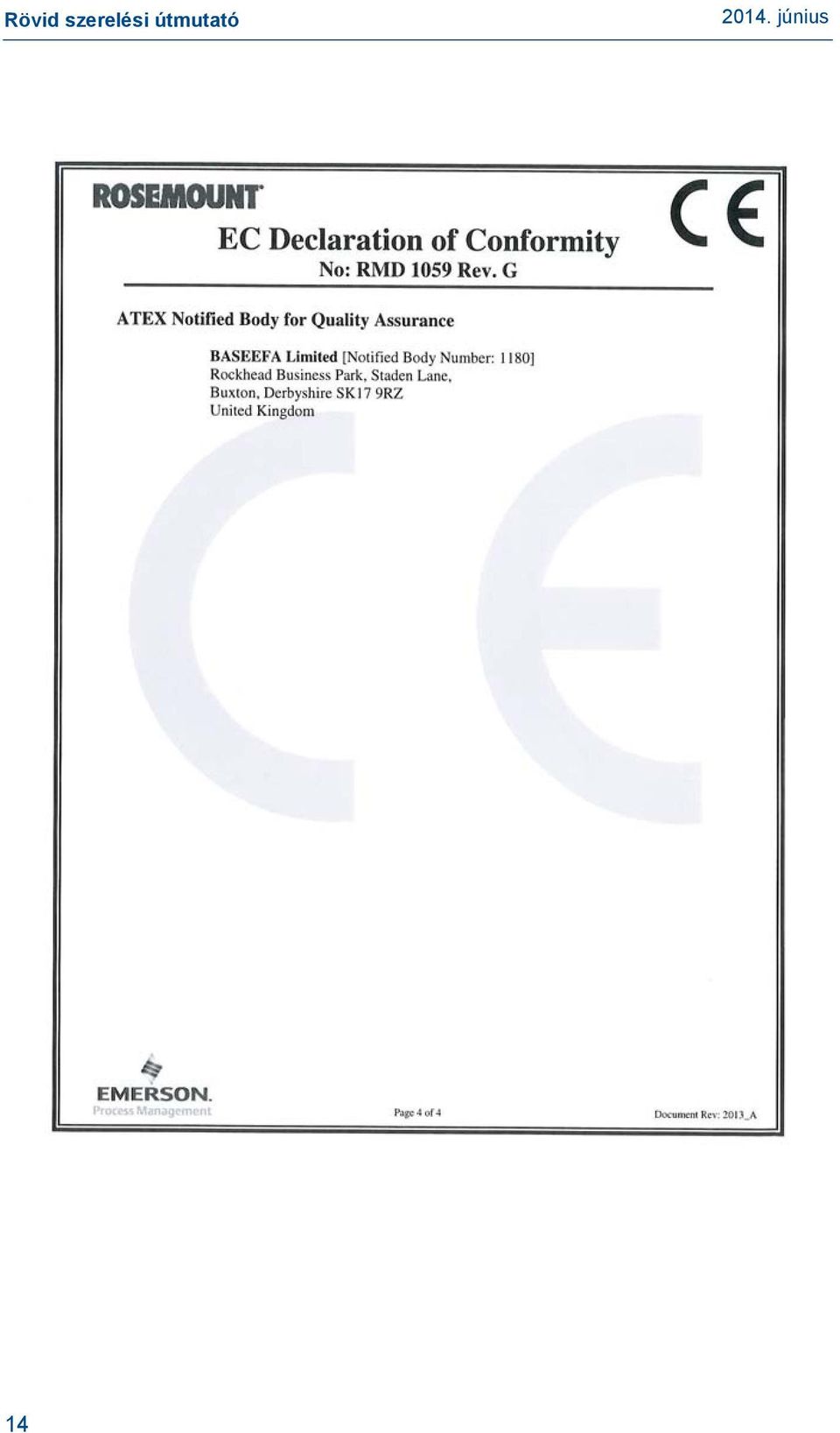

14 14

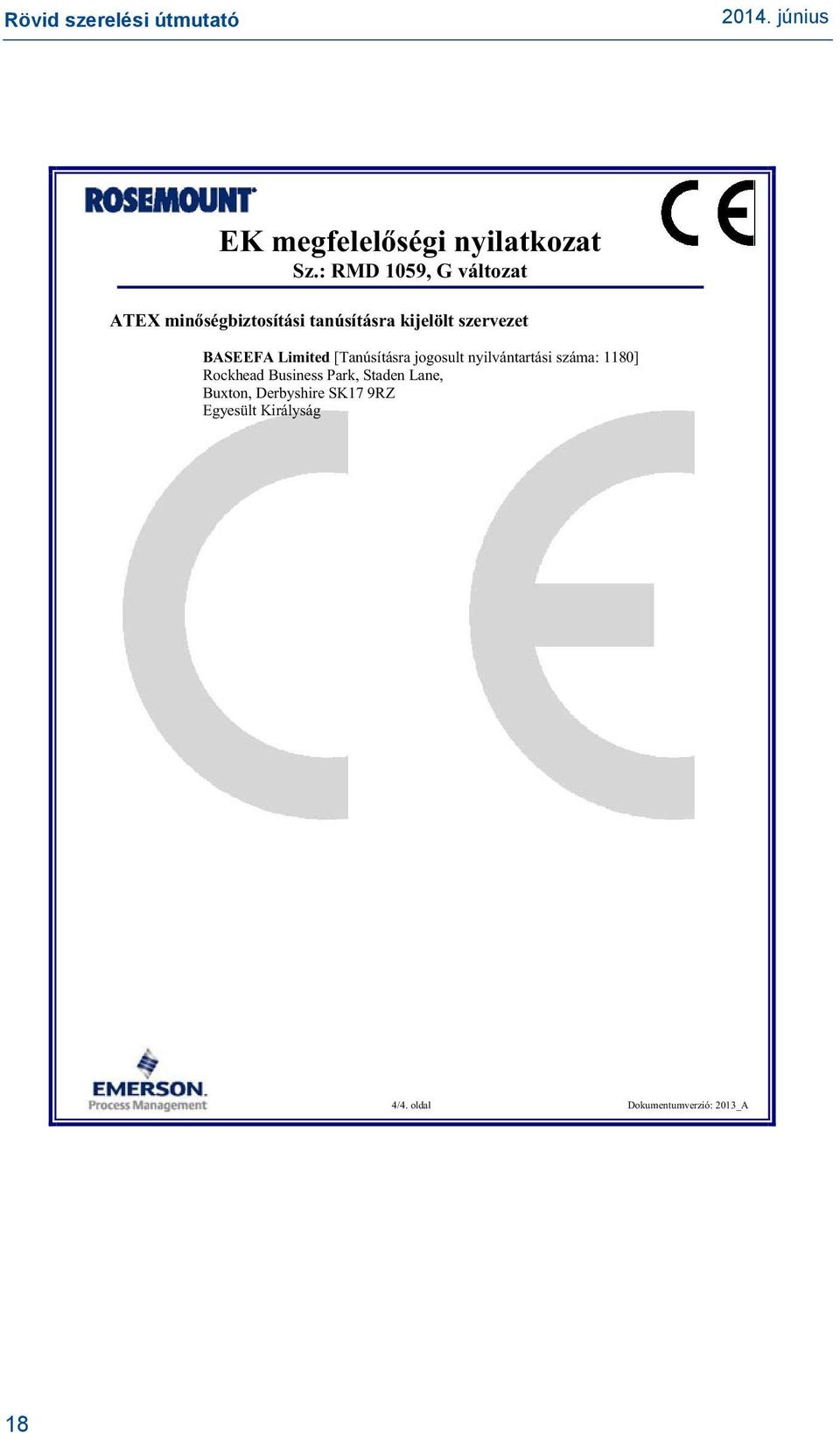

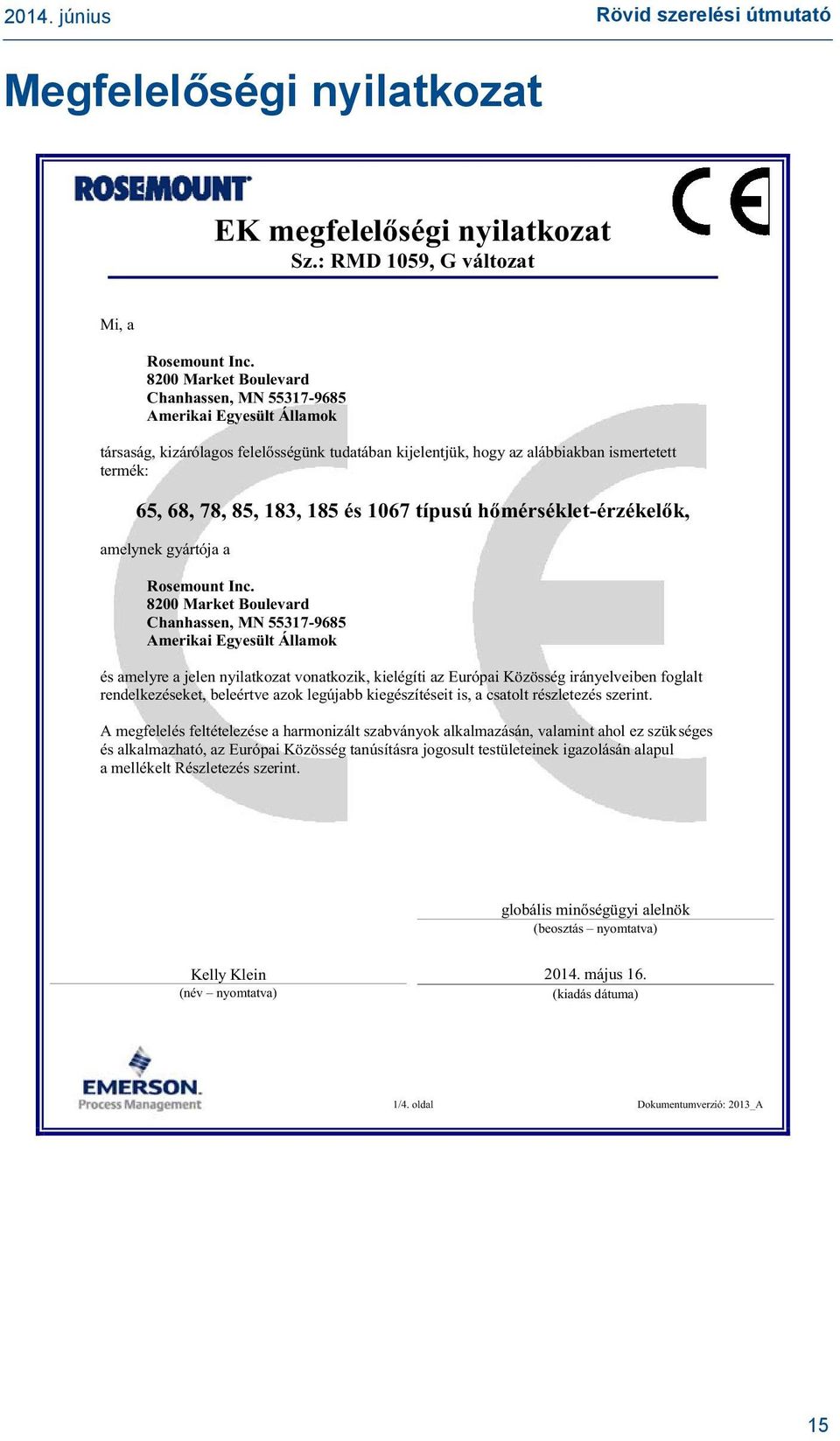

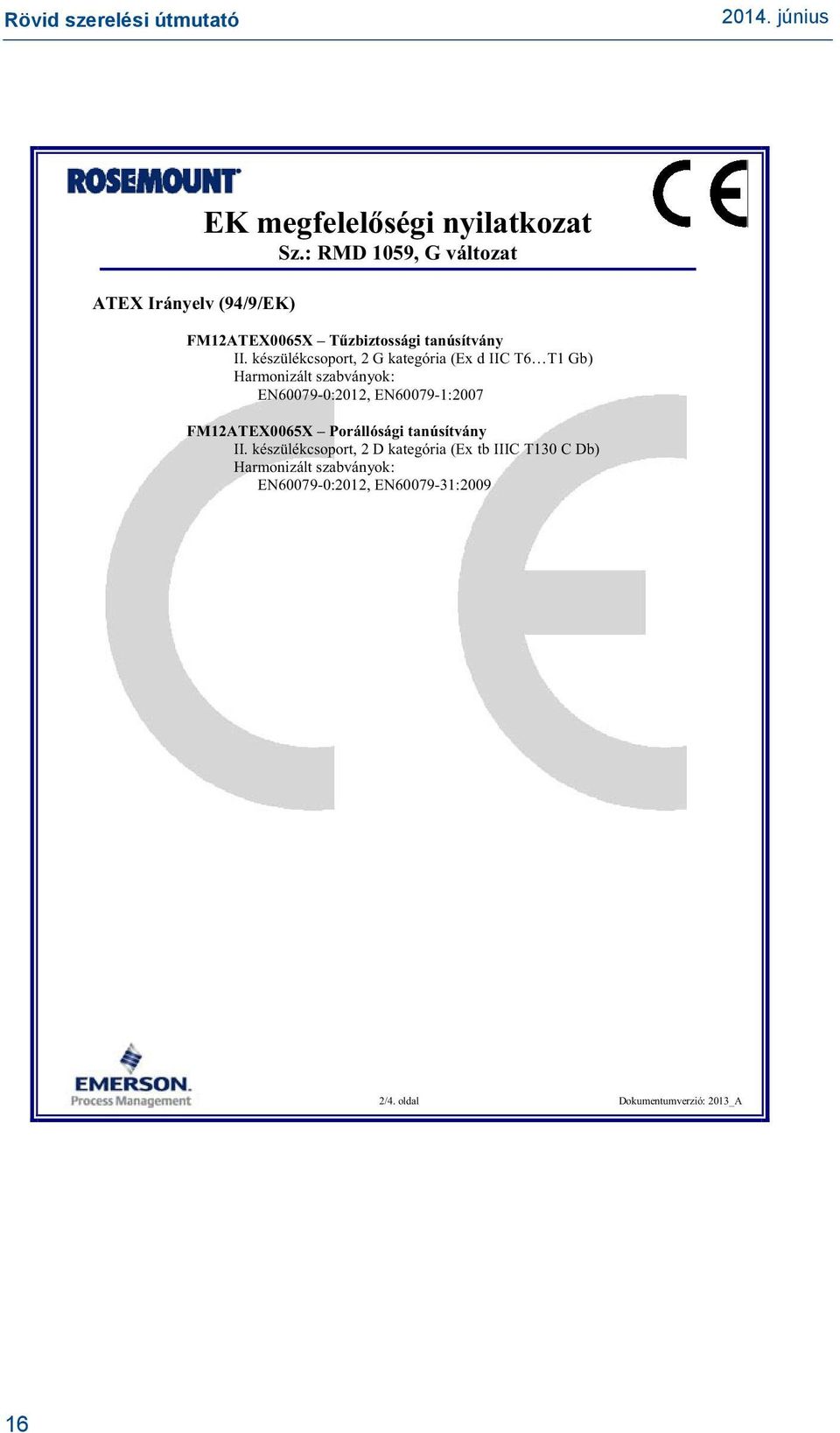

15 Megfelelőségi nyilatkozat 15

16 NCC X számú tanúsítvány 16

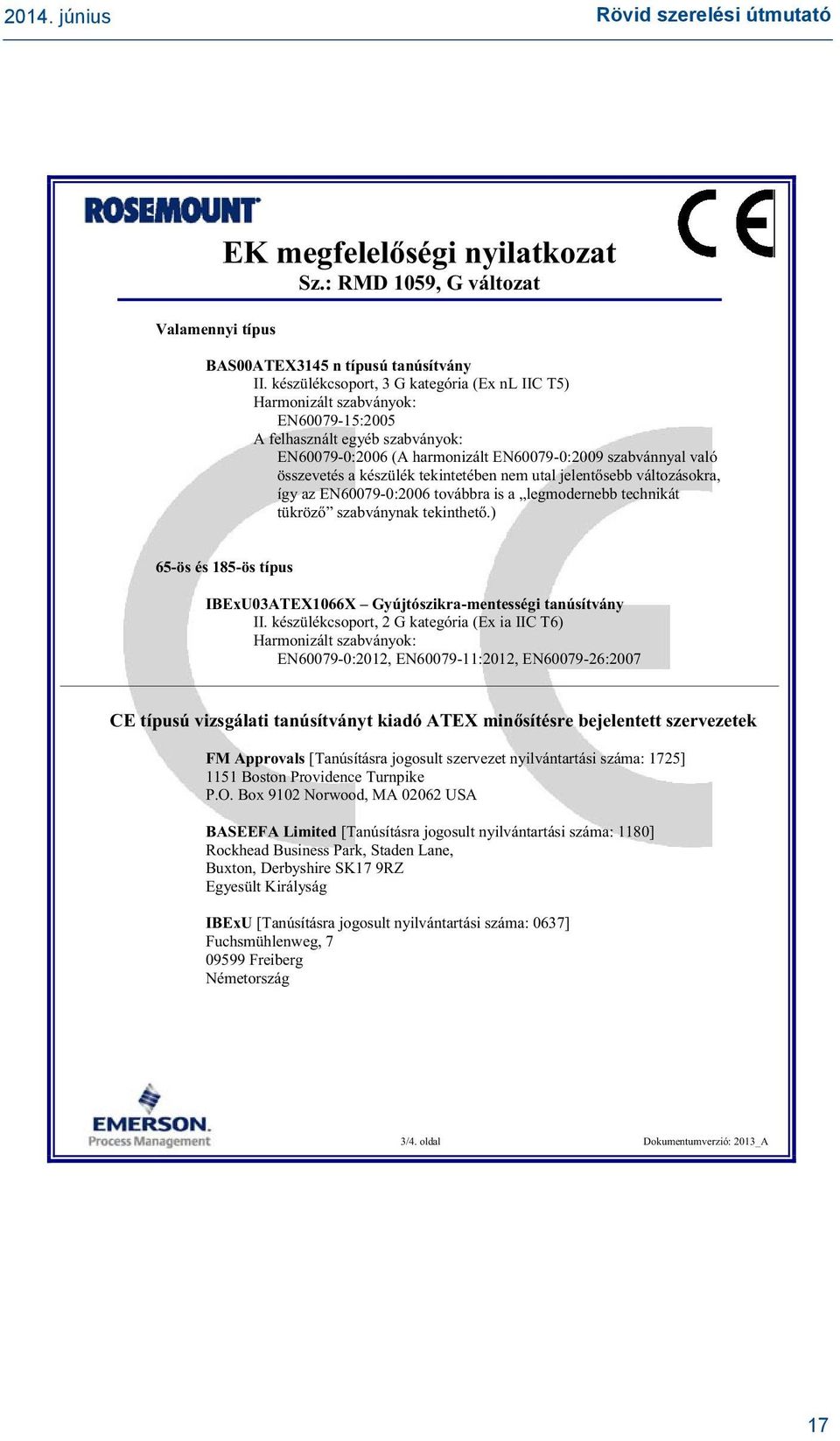

17 17

18 18

19 19

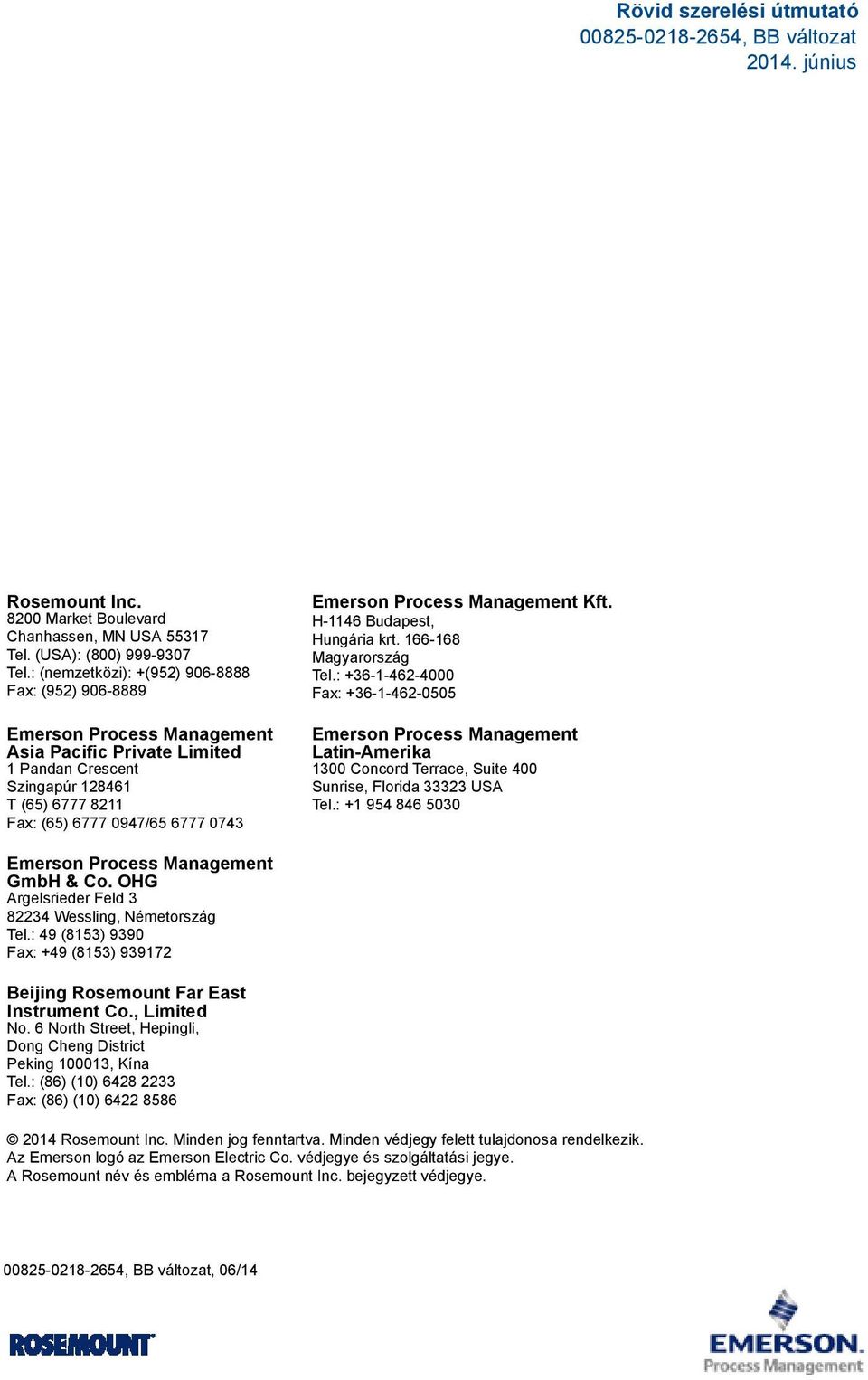

20 * * , BB változat Rosemount Inc Market Boulevard Chanhassen, MN USA Tel. (USA): (800) Tel.: (nemzetközi): +(952) Fax: (952) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Szingapúr T (65) Fax: (65) / Emerson Process Management Kft. H-1146 Budapest, Hungária krt Magyarország Tel.: Fax: Emerson Process Management Latin-Amerika 1300 Concord Terrace, Suite 400 Sunrise, Florida USA Tel.: Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling, Németország Tel.: 49 (8153) 9390 Fax: +49 (8153) Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Peking , Kína Tel.: (86) (10) Fax: (86) (10) Rosemount Inc. Minden jog fenntartva. Minden védjegy felett tulajdonosa rendelkezik. Az Emerson logó az Emerson Electric Co. védjegye és szolgáltatási jegye. A Rosemount név és embléma a Rosemount Inc. bejegyzett védjegye , BB változat, 06/14
