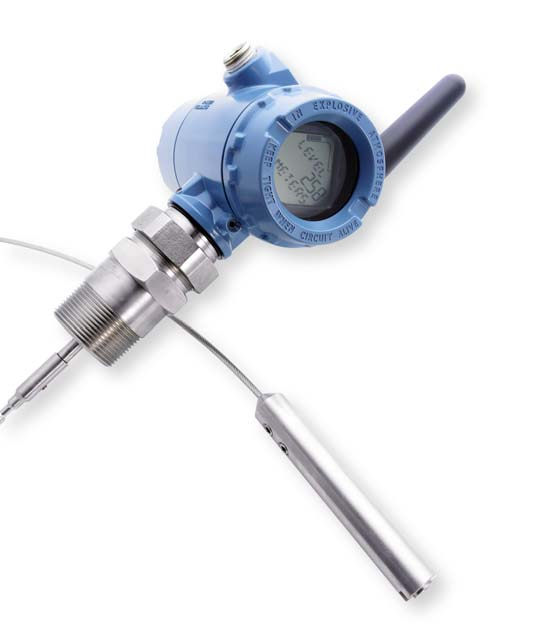

1 Rövid útmutató , AD változat Rosemount 3308 sorozat 3308A vezeték nélküli, vezetett hullámú radar Rövid szerelési útmutató, opció kód WU

2 Rövid útmutató FIGYELEM! A robbanások halálos vagy súlyos sérülésekhez vezethetnek. Robbanásveszélyes helyen a készülék csak a vonatkozó helyi, országos és nemzetközi szabványoknak, rendeleteknek és gyakorlatnak megfelelően helyezhető üzembe. Bizonyosodjon meg róla, hogy a készülék a gyújtószikramentes vagy sújtólégbiztos gyakorlatnak megfelelően van beszerelve. Egy esetleges áramütés halálos vagy súlyos sérülést okozhat. Az elektrosztatikus feltöltődés megelőzése érdekében nemfémes tartályra (például üvegszálból készült tartály) szerelés esetén földelje a készüléket. Az egyvezetékes szondák érzékenyek az erős elektromágneses terekre, ezért nem alkalmasak nemfémes tartályokon való használatra. A tápegység szállításakor óvatosan kell eljárni az elektrosztatikus feltöltődés megelőzése érdekében. A készüléket úgy kell felszerelni, hogy antennája legalább 20 cm (8 hüv.) védőtávolságra legyen minden személytől. A technológiai közeg szivárgása halálos vagy súlyos sérüléseket okozhat. Óvatosan kezelje a távadót. Ha megsérült a tömítés, gáz kerülhet ki a tartályból, amikor leveszi a távadó fejet a szondáról. A biztonságos üzembe helyezésre vonatkozó irányelvek figyelmen kívül hagyása halálos vagy súlyos sérülést okozhat. A berendezés bekötését kizárólag képzett szakember végezze. A berendezést csak az útmutatóban és a referencia-kézikönyvben meghatározott módon használja. További tudnivalókért lásd a Rosemount 3308 sorozatú, vezeték nélküli, vezetett hullámú radar, 3308A referencia-kézikönyvét (dokumentumszám: ). A szükséges eszközök 2 m Mérőszalag Jelölő Beragadásgátló szerelőpaszta vagy teflonszalag (NPT-menetes csatlakozásokhoz) Tömítés (BSP/G-menetes, karimával ellátott vagy Tri-Clamp csatlakozásokhoz) Csavar- vagy vezetékvágó Általános szerszámok, pl. csavarhúzó, csavarkulcs, fogók Imbuszkulcs (M4) AMS AMS 12.0-s verziójú vagy újabb vezeték nélküli konfigurátor vagy kézi kommunikátor 2

3 A tartálymagasság megállapítása Rövid útmutató Tartálymagasság: Tartálymagasság 2. A szonda hosszának kiszámítása A szonda hossza = a tartály magassága 5 cm (2 hüv.) A szonda hossza: A szonda hossza 5 cm (2 hüv.) hézag 3. Jelölje be, hol kell elvágni a szondát 3

4 Rövid útmutató 4. Csúsztassa fel a súlyt 5. Vágja el a szondát a jelölésnél 4

5 6. Rögzítse a súlyt Rövid útmutató Húzza meg erősen kézzel (5 Nm) 7. Fedje be és kezelje kíméletesen a menetes részeket Az adott üzem gyakorlata szerint vagy beragadásgátló szerelőpasztát, vagy teflonszalagot használjon. Csak NPT-menetes csatlakozás esetén. 5

6 Rövid útmutató 8. Szerelje fel a készüléket a tartályra NPT Karima Tömítés Tri-Clamp BSP/G Tömítés Tömítés 6

7 Rövid útmutató 9. Helyezze be a tápegységet 10. Csatlakozzon a készülékhez Kézi kommunikátor HART Modem Kommunikációs csatlakozók AMS vezeték nélküli konfigurátor: a. Indítsa el az AMS vezeték nélküli konfigurátort. b. Válassza a Device Connection View (A készülék csatlakoztatása nézet) lehetőséget a View (Nézet) menüben. c. Kattintson duplán a készülékre a HART modem szimbólum alatt. A kézi kommunikátoron: a. Kapcsolja be a kézi kommunikátort. b. Kattintson a HART szimbólumra afőmenüből. c. A kézi kommunikátor csatlakozik a készülékhez. 7

8 Rövid útmutató 11. Konfigurálja a készüléket a Guided Setup (Irányított beállítás) segítségével a. Menjen a Configure (Konfigurálás) > Guided Setup (Irányított beállítás) > Initial Setup (Kezdeti beállítás) pontra. b. Kattintson a Basic Setup (Alapbeállítás) lehetőségre, és kövesse az utasításokat. Használja azokat a Probe Length (A szonda hossza) és a Tank Height (A tartály magassága) beállításokat, amelyeket az 1 és 2 lépésnél talál a jelen dokumentumban. c. A szintmérés ellenőrzéséhez kattintson a Verify Level (A szint ellenőrzése) lehetőségre. d. Opcionális beállításokat is végezhet, mint pl. Volume (Térfogat) és Device Display (Az eszköz kijelzője). 8

9 Rövid útmutató 12. Csatlakoztassa a készüléket a hálózathoz a. Menjen az Overview (Áttekintés) > Shortcuts (Áttekintés Parancsikonok) pontra. b. Kattintson a Configure Update Rate (Frissítési gyakoriság konfigurálása) lehetőségre, és kövesse az utasításokat. c. Használjon egy Network ID-t (Hálózati azonosítót) és egy Join Key-t (belépőkódot) a vezeték nélküli hálózathoz (vezeték nélküli gateway-en elérhető). d. Kattintson a Join Device to Network (A készülék csatlakoztatása a hálózathoz) lehetőségre, majd kövesse az utasításokat. 13. Várjon, amíg a készülék csatlakozik ahálózathoz a. Lépjen az Overview (Áttekintés) > Status (Állapot) lehetőségre. b. Várjon, amíg a csatlakozás állapota Connected (Csatlakoztatva) nem lesz. Ez eltart pár percig. Várjon türelemmel. A Rosemount 3308-as sorozatú, vezeték nélküli, vezetett hullámú radar üzembe helyezése sikeres volt. Bővebb információ Menjen a oldalra, és töltse le a Rosemount 3308-as sorozatú, vezeték nélküli, vezetett hullámú radar, 3308A referencia-kézikönyvet (dokumentumszám: ). 9

10 Rövid útmutató A telephely beállításainak összefoglalása Telephely Címke/tartály Tartálymagasság (1) A szonda hossza #1 #2 #3 #4 #5 #6 #7 #8 1. Mérje meg a tartály magasságát 2. A szonda hosszának kiszámítása 3. Jelölje be, hol kell levágni a szondát 4. Csúsztassa fel a súlyt 5. Vágja el a szondát a jelölésnél 6. Rögzítse a súlyt 7. Fedje be és kezelje kíméletesen a menetes részeket 8. Szerelje fel a készüléket a tartályra 9. Helyezze be a tápegységet 10. Csatlakozzon a készülékhez 11. Konfigurálja a készüléket a Guided Setup (Irányított beállítás) segítségével 12. Csatlakoztassa a készüléket a hálózathoz 13. Várjon, amíg a készülék csatlakozik a hálózathoz 1) A menetes csatlakozásoknál vonjon ki 13 mm-t (0,5 hüv.) a mért tartálymagasságból, hogy kompenzálja a referenciaeltolódást. Kb. 13 mm (0,5 hüv.) Tartálymagasság = mért tartálymagasság 13 mm (0,5 hüv.) 10

11 Rövid útmutató 11
