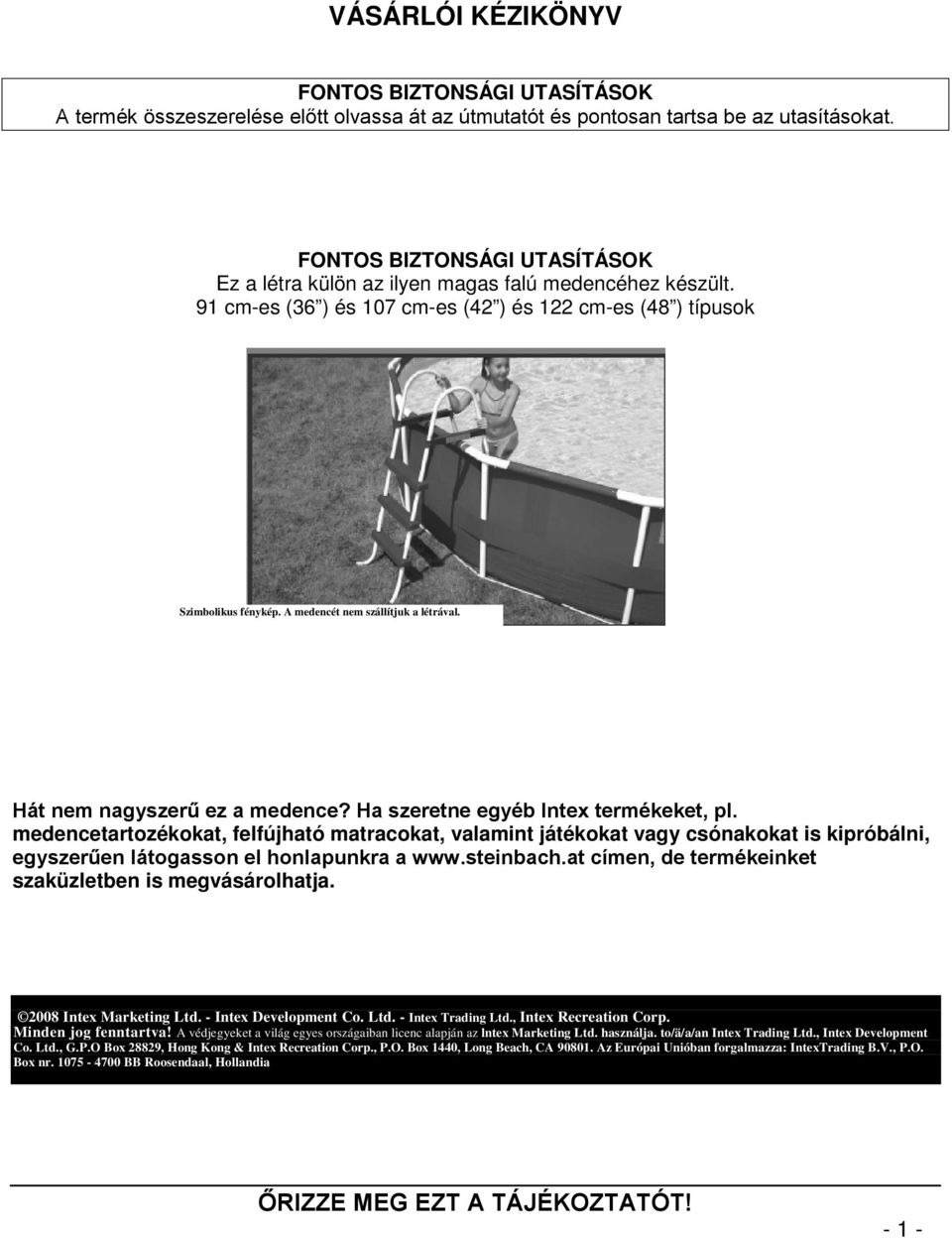

1 VÁSÁRLÓI KÉZIKÖNYV FONTOS BIZTONSÁGI UTASÍTÁSOK A termék összeszerelése előtt olvassa át az útmutatót és pontosan tartsa be az utasításokat. FONTOS BIZTONSÁGI UTASÍTÁSOK Ez a létra külön az ilyen magas falú medencéhez készült. 91 cm-es (36 ) és 107 cm-es (42 ) és 122 cm-es (48 ) típusok Szimbolikus fénykép. A medencét nem szállítjuk a létrával. Hát nem nagyszerű ez a medence? Ha szeretne egyéb Intex termékeket, pl. medencetartozékokat, felfújható matracokat, valamint játékokat vagy csónakokat is kipróbálni, egyszerűen látogasson el honlapunkra a címen, de termékeinket szaküzletben is megvásárolhatja Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd., Intex Recreation Corp. Minden jog fenntartva! A védjegyeket a világ egyes országaiban licenc alapján az lntex Marketing Ltd. használja. to/ä/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA Az Európai Unióban forgalmazza: IntexTrading B.V., P.O. Box nr BB Roosendaal, Hollandia - 1 -

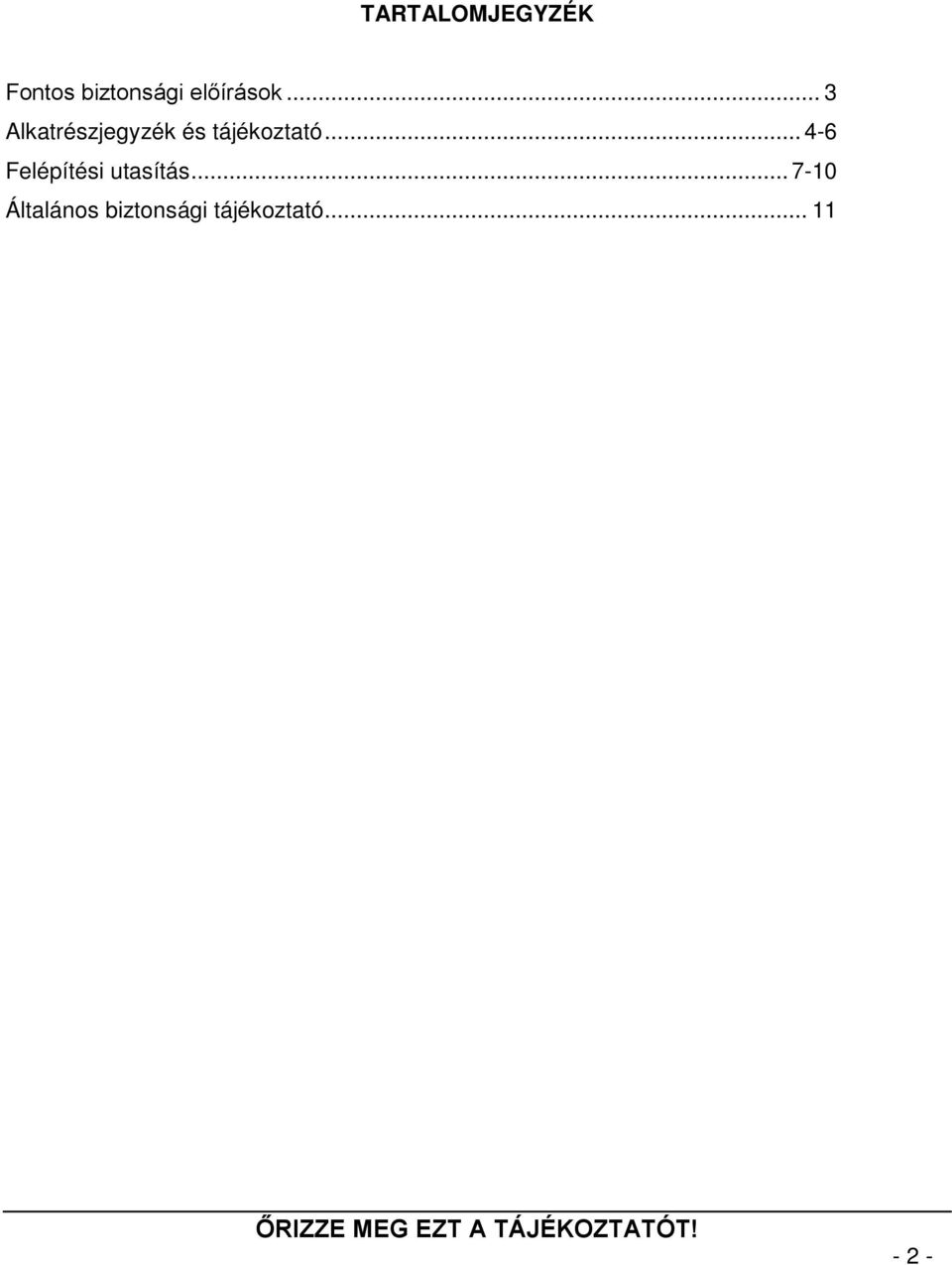

2 TARTALOMJEGYZÉK Fontos biztonsági előírások... 3 Alkatrészjegyzék és tájékoztató Felépítési utasítás Általános biztonsági tájékoztató

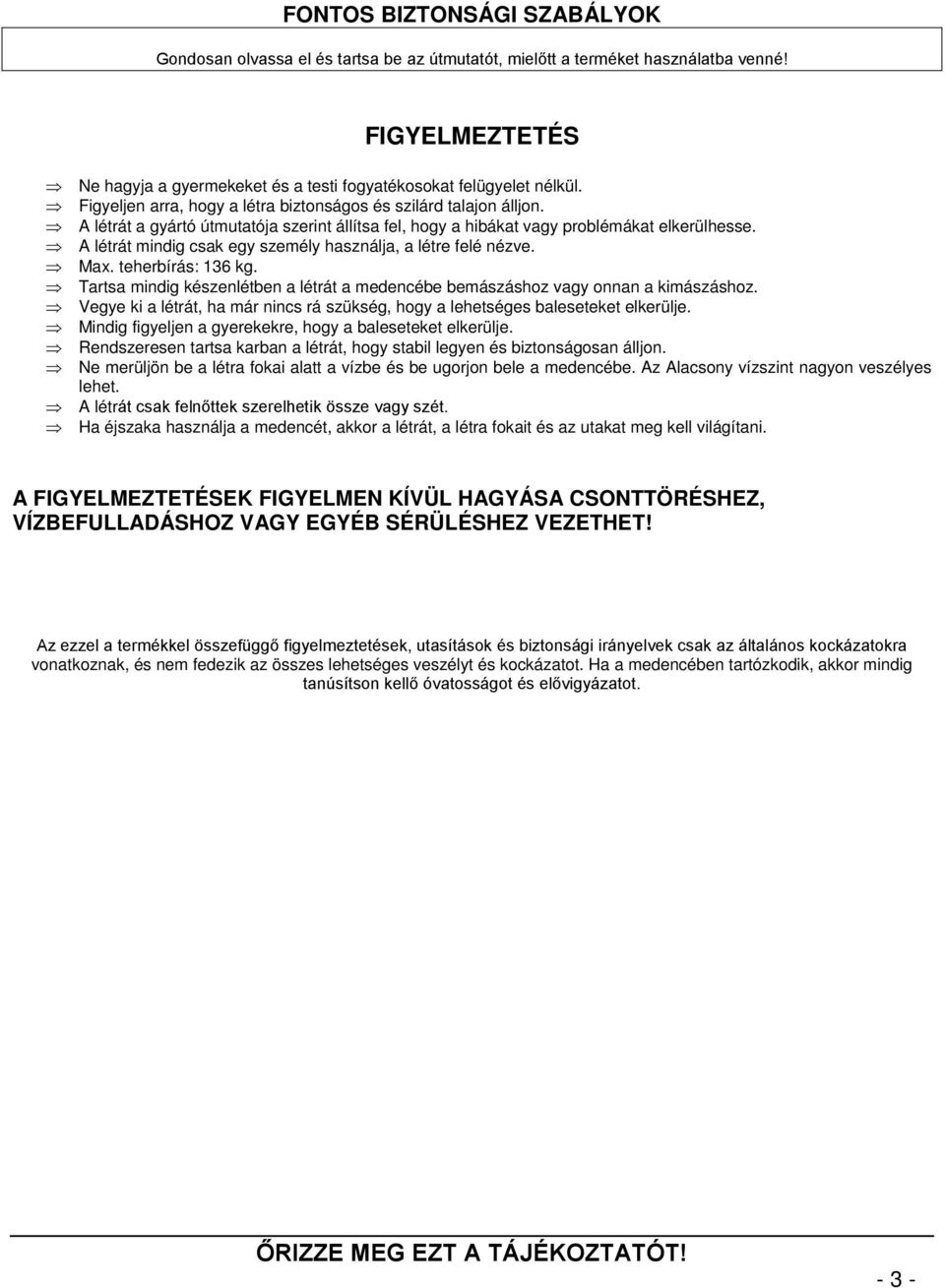

3 FONTOS BIZTONSÁGI SZABÁLYOK Gondosan olvassa el és tartsa be az útmutatót, mielőtt a terméket használatba venné! FIGYELMEZTETÉS Ne hagyja a gyermekeket és a testi fogyatékosokat felügyelet nélkül. Figyeljen arra, hogy a létra biztonságos és szilárd talajon álljon. A létrát a gyártó útmutatója szerint állítsa fel, hogy a hibákat vagy problémákat elkerülhesse. A létrát mindig csak egy személy használja, a létre felé nézve. Max. teherbírás: 136 kg. Tartsa mindig készenlétben a létrát a medencébe bemászáshoz vagy onnan a kimászáshoz. Vegye ki a létrát, ha már nincs rá szükség, hogy a lehetséges baleseteket elkerülje. Mindig figyeljen a gyerekekre, hogy a baleseteket elkerülje. Rendszeresen tartsa karban a létrát, hogy stabil legyen és biztonságosan álljon. Ne merüljön be a létra fokai alatt a vízbe és be ugorjon bele a medencébe. Az Alacsony vízszint nagyon veszélyes lehet. A létrát csak felnőttek szerelhetik össze vagy szét. Ha éjszaka használja a medencét, akkor a létrát, a létra fokait és az utakat meg kell világítani. A FIGYELMEZTETÉSEK FIGYELMEN KÍVÜL HAGYÁSA CSONTTÖRÉSHEZ, VÍZBEFULLADÁSHOZ VAGY EGYÉB SÉRÜLÉSHEZ VEZETHET! Az ezzel a termékkel összefüggő figyelmeztetések, utasítások és biztonsági irányelvek csak az általános kockázatokra vonatkoznak, és nem fedezik az összes lehetséges veszélyt és kockázatot. Ha a medencében tartózkodik, akkor mindig tanúsítson kellő óvatosságot és elővigyázatot

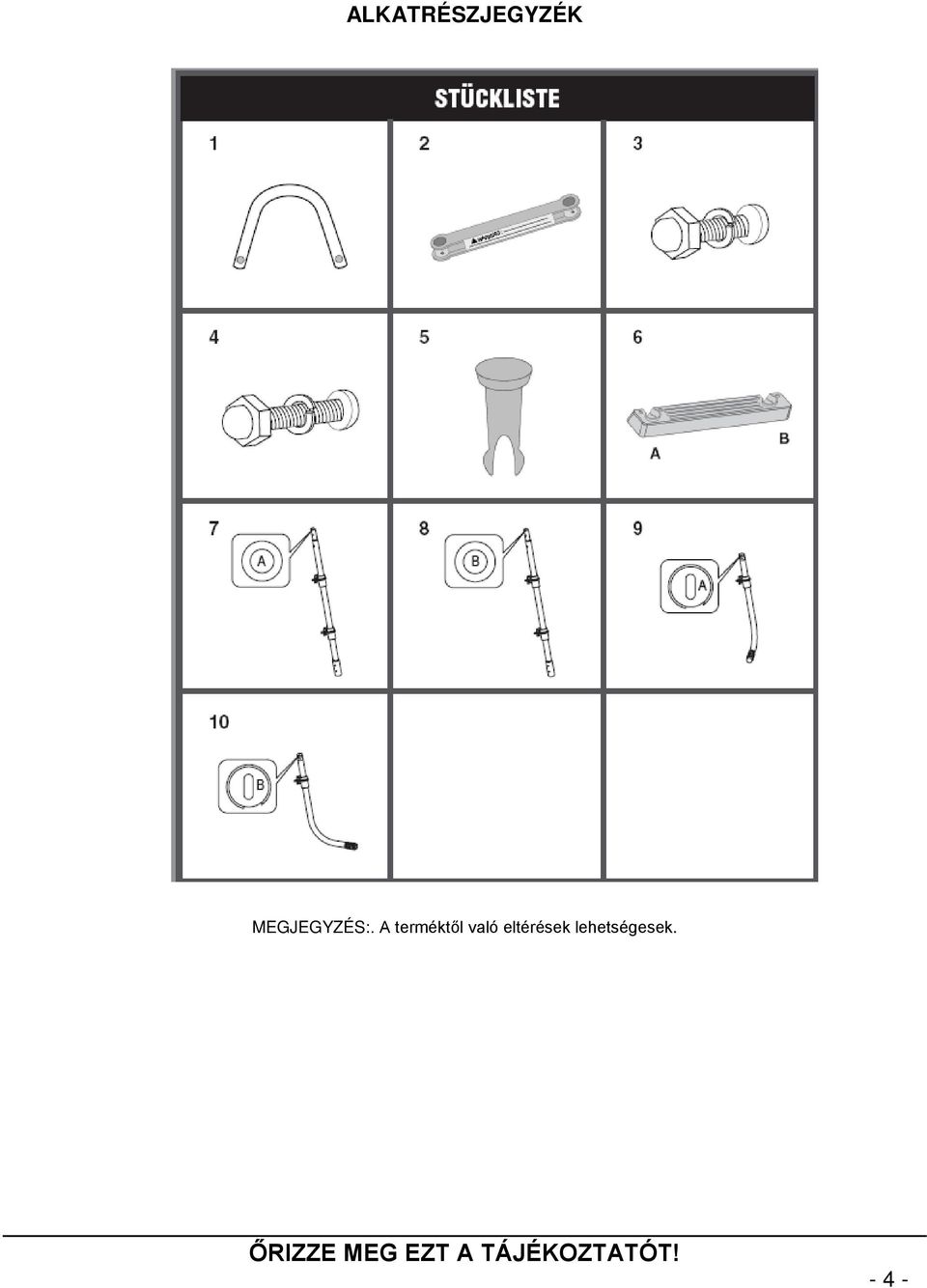

4 ALKATRÉSZJEGYZÉK MEGJEGYZÉS:. A terméktől való eltérések lehetségesek

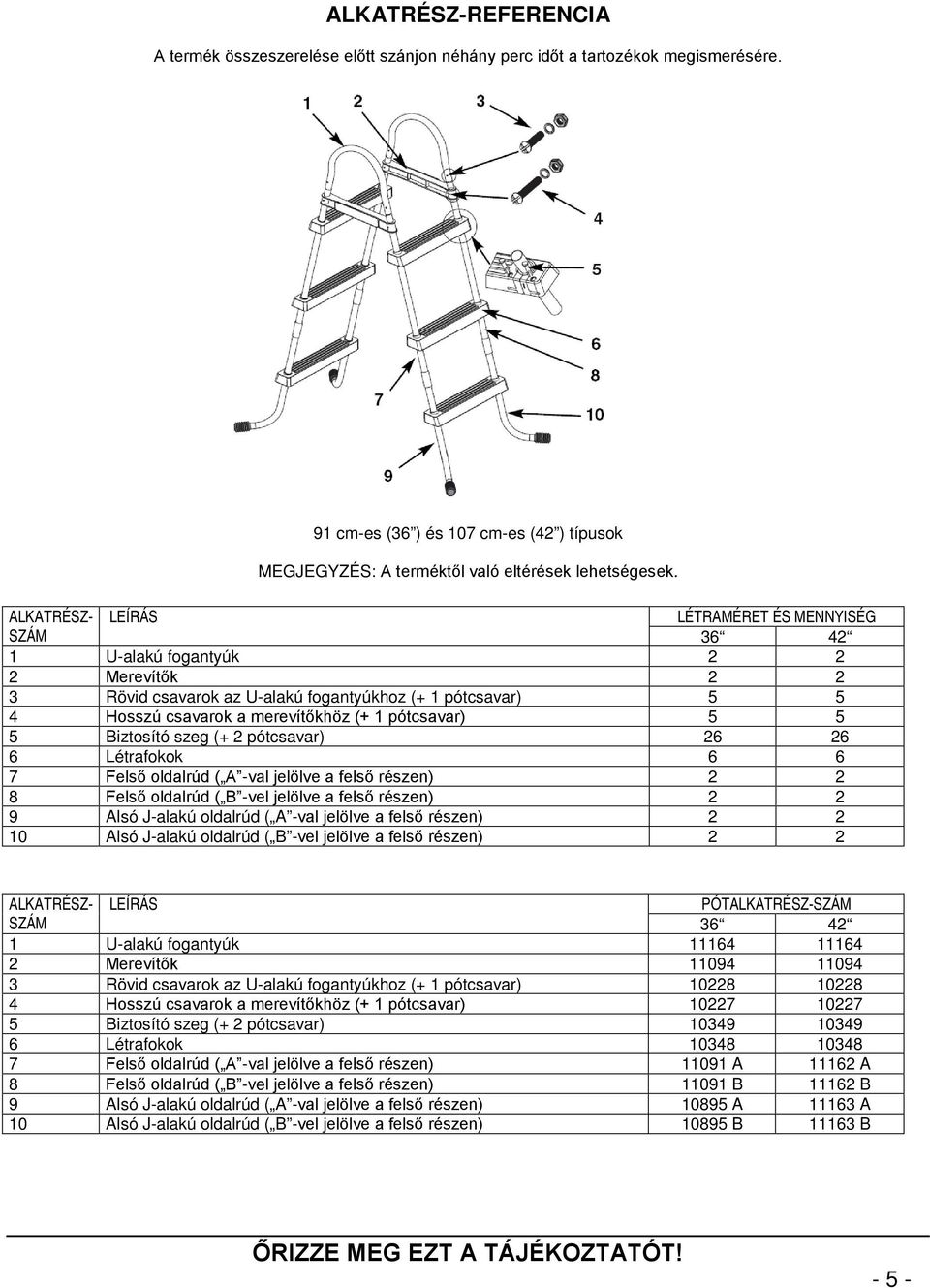

5 ALKATRÉSZ-REFERENCIA A termék összeszerelése előtt szánjon néhány perc időt a tartozékok megismerésére. 91 cm-es (36 ) és 107 cm-es (42 ) típusok MEGJEGYZÉS: A terméktől való eltérések lehetségesek. ALKATRÉSZ- LEÍRÁS LÉTRAMÉRET ÉS MENNYISÉG SZÁM U-alakú fogantyúk Merevítők Rövid csavarok az U-alakú fogantyúkhoz (+ 1 pótcsavar) Hosszú csavarok a merevítőkhöz (+ 1 pótcsavar) Biztosító szeg (+ 2 pótcsavar) Létrafokok Felső oldalrúd ( A -val jelölve a felső részen) Felső oldalrúd ( B -vel jelölve a felső részen) Alsó J-alakú oldalrúd ( A -val jelölve a felső részen) Alsó J-alakú oldalrúd ( B -vel jelölve a felső részen) 2 2 ALKATRÉSZ- LEÍRÁS PÓTALKATRÉSZ-SZÁM SZÁM U-alakú fogantyúk Merevítők Rövid csavarok az U-alakú fogantyúkhoz (+ 1 pótcsavar) Hosszú csavarok a merevítőkhöz (+ 1 pótcsavar) Biztosító szeg (+ 2 pótcsavar) Létrafokok Felső oldalrúd ( A -val jelölve a felső részen) A A 8 Felső oldalrúd ( B -vel jelölve a felső részen) B B 9 Alsó J-alakú oldalrúd ( A -val jelölve a felső részen) A A 10 Alsó J-alakú oldalrúd ( B -vel jelölve a felső részen) B B - 5 -

6 ALKATRÉSZ LISTA ALKATRÉSZ-REFERENCIA (folytatás) A termék összeszerelése előtt szánjon néhány perc időt a tartozékok megismerésére. 122 cm-es (48 ) típus MEGJEGYZÉS: A terméktől való eltérések lehetségesek. ALKATRÉSZ- LEÍRÁS MENNYISÉG SZÁM 1 U-alakú fogantyúk 2 2 Merevítők 2 3 Rövid csavarok az U-alakú fogantyúkhoz (+ 1 pótcsavar) 5 4 Hosszú csavarok a merevítőkhöz (+ 1 pótcsavar) 5 5 Biztosító szeg (+ 2 pótcsavar) 34 6 Létrafokok 8 7 Felső oldalrúd ( A -val jelölve a felső részen) 2 8 Felső oldalrúd ( B -vel jelölve a felső részen) 2 9 Alsó J-alakú oldalrúd ( A -val jelölve a felső részen) 2 10 Alsó J-alakú oldalrúd ( B -vel jelölve a felső részen) 2 ALKATRÉSZ- LEÍRÁS PÓTALKATRÉSZ-SZÁM SZÁM 1 U-alakú fogantyúk Merevítők Rövid csavarok az U-alakú fogantyúkhoz (+ 1 pótcsavar) Hosszú csavarok a merevítőkhöz (+ 1 pótcsavar) Biztosító szeg (+ 2 pótcsavar) Létrafokok Felső oldalrúd ( A -val jelölve a felső részen) A A 8 Felső oldalrúd ( B -vel jelölve a felső részen) B B 9 Alsó J-alakú oldalrúd ( A -val jelölve a felső részen) A A 10 Alsó J-alakú oldalrúd ( B -vel jelölve a felső részen) B B - 6 -

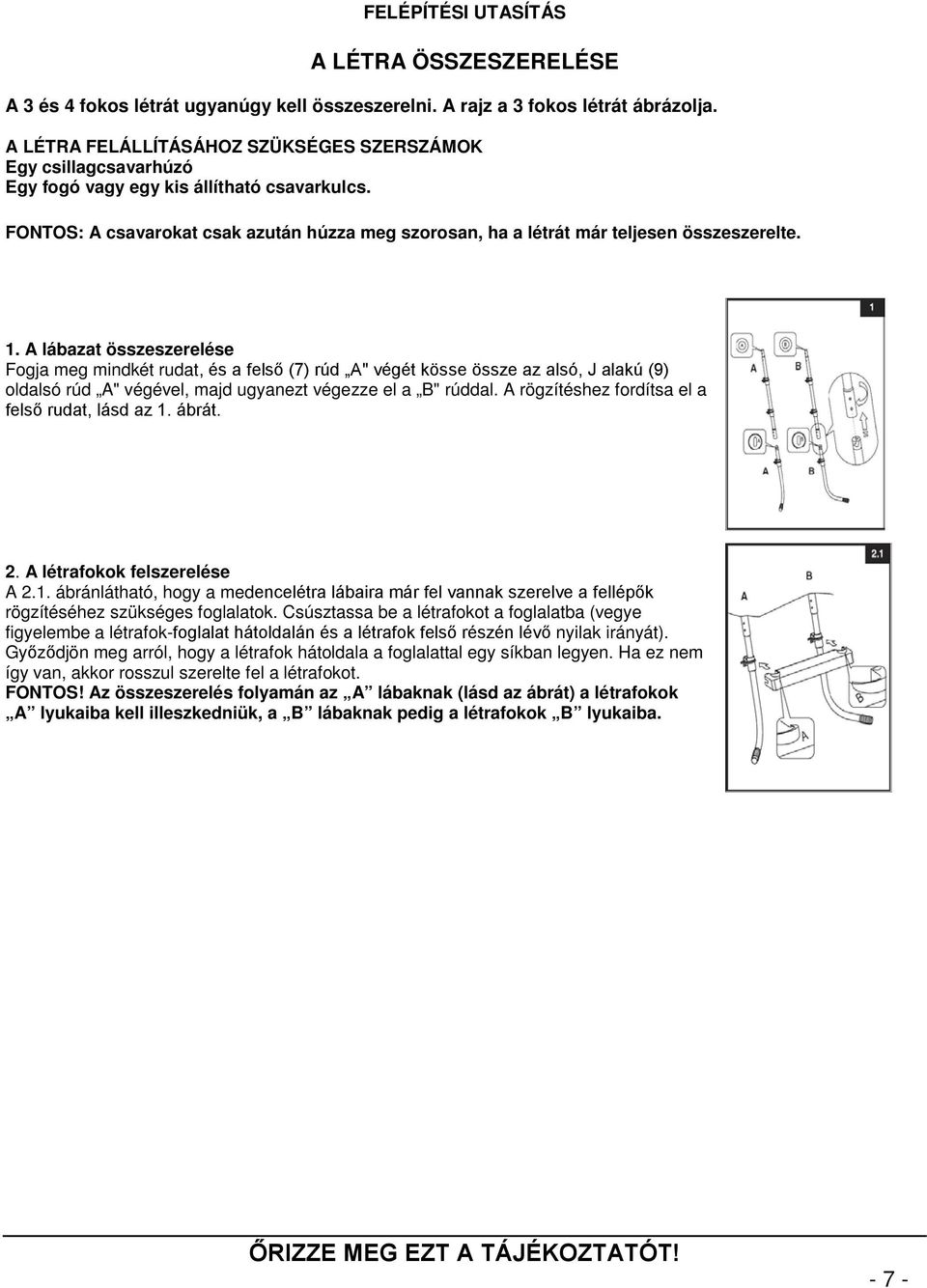

7 FELÉPÍTÉSI UTASÍTÁS A LÉTRA ÖSSZESZERELÉSE A 3 és 4 fokos létrát ugyanúgy kell összeszerelni. A rajz a 3 fokos létrát ábrázolja. A LÉTRA FELÁLLÍTÁSÁHOZ SZÜKSÉGES SZERSZÁMOK Egy csillagcsavarhúzó Egy fogó vagy egy kis állítható csavarkulcs. FONTOS: A csavarokat csak azután húzza meg szorosan, ha a létrát már teljesen összeszerelte. 1. A lábazat összeszerelése Fogja meg mindkét rudat, és a felső (7) rúd A" végét kösse össze az alsó, J alakú (9) oldalsó rúd A" végével, majd ugyanezt végezze el a B" rúddal. A rögzítéshez fordítsa el a felső rudat, lásd az 1. ábrát. 2. A létrafokok felszerelése A 2.1. ábránlátható, hogy a medencelétra lábaira már fel vannak szerelve a fellépők rögzítéséhez szükséges foglalatok. Csúsztassa be a létrafokot a foglalatba (vegye figyelembe a létrafok-foglalat hátoldalán és a létrafok felső részén lévő nyilak irányát). Győződjön meg arról, hogy a létrafok hátoldala a foglalattal egy síkban legyen. Ha ez nem így van, akkor rosszul szerelte fel a létrafokot. FONTOS! Az összeszerelés folyamán az A lábaknak (lásd az ábrát) a létrafokok A lyukaiba kell illeszkedniük, a B lábaknak pedig a létrafokok B lyukaiba

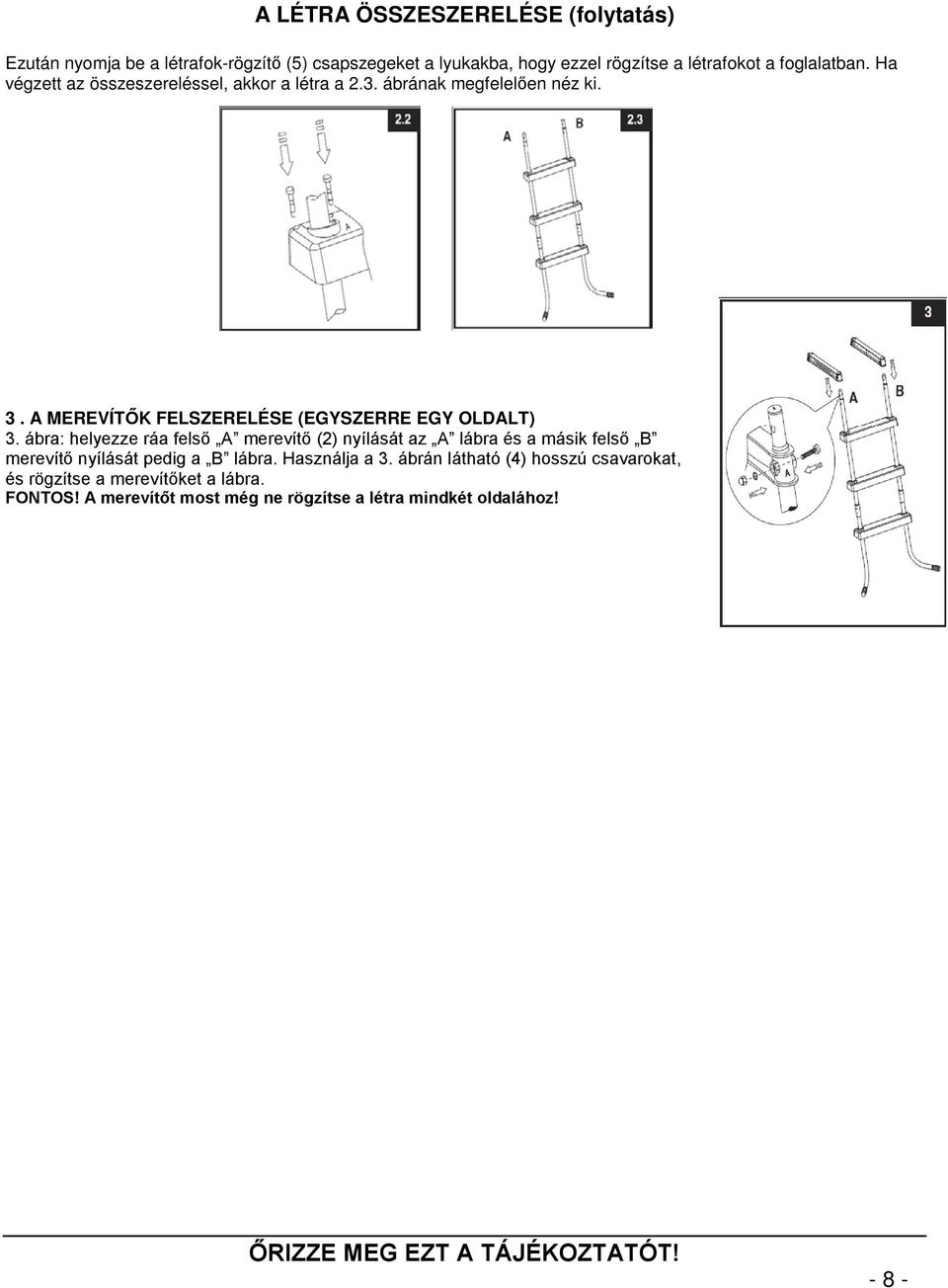

8 A LÉTRA ÖSSZESZERELÉSE (folytatás) Ezután nyomja be a létrafok-rögzítő (5) csapszegeket a lyukakba, hogy ezzel rögzítse a létrafokot a foglalatban. Ha végzett az összeszereléssel, akkor a létra a 2.3. ábrának megfelelően néz ki. 3. A MEREVÍTŐK FELSZERELÉSE (EGYSZERRE EGY OLDALT) 3. ábra: helyezze ráa felső A merevítő (2) nyílását az A lábra és a másik felső B merevítő nyílását pedig a B lábra. Használja a 3. ábrán látható (4) hosszú csavarokat, és rögzítse a merevítőket a lábra. FONTOS! A merevítőt most még ne rögzítse a létra mindkét oldalához! - 8 -

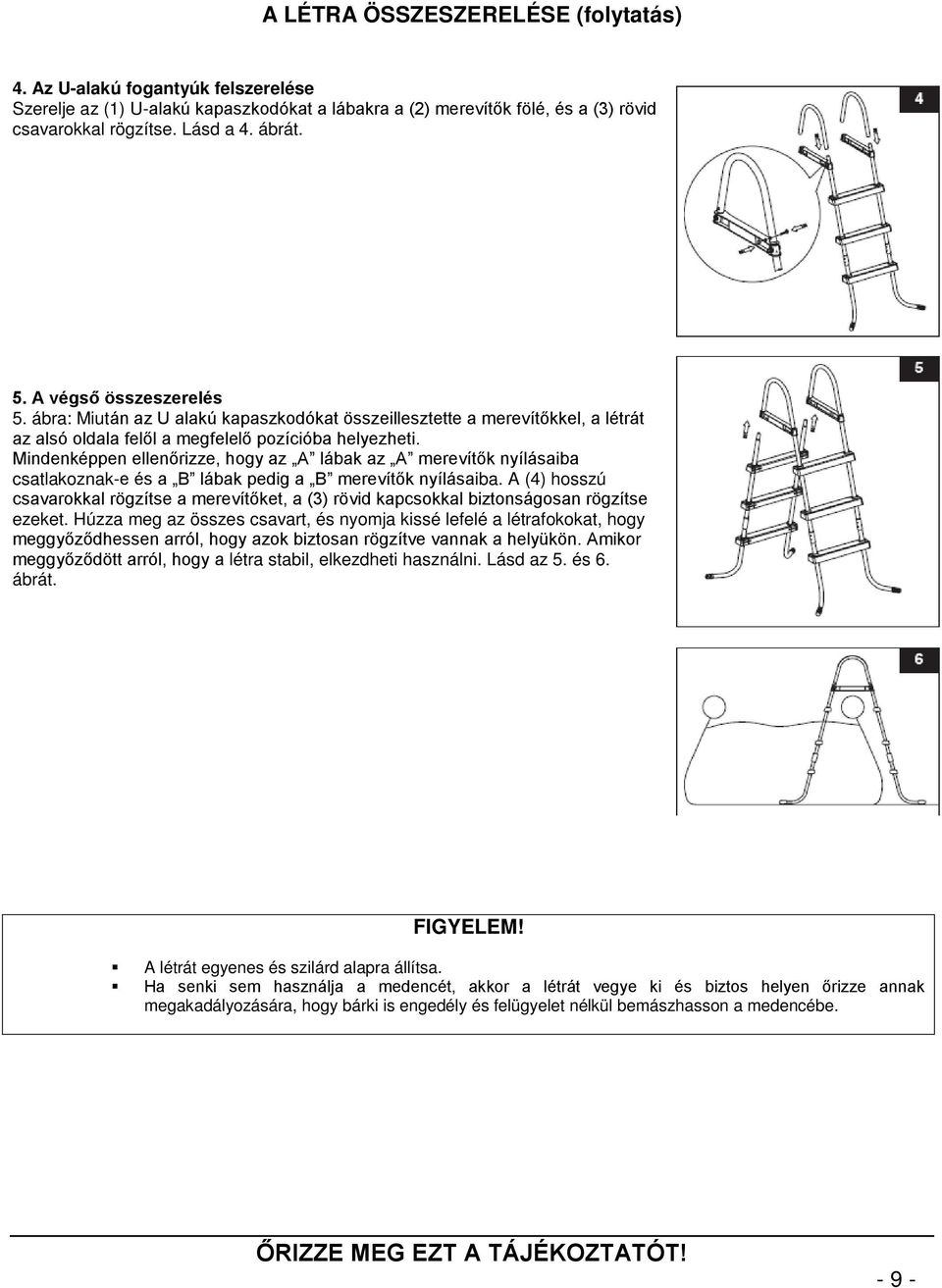

9 A LÉTRA ÖSSZESZERELÉSE (folytatás) 4. Az U-alakú fogantyúk felszerelése Szerelje az (1) U-alakú kapaszkodókat a lábakra a (2) merevítők fölé, és a (3) rövid csavarokkal rögzítse. Lásd a 4. ábrát. 5. A végső összeszerelés 5. ábra: Miután az U alakú kapaszkodókat összeillesztette a merevítőkkel, a létrát az alsó oldala felől a megfelelő pozícióba helyezheti. Mindenképpen ellenőrizze, hogy az A lábak az A merevítők nyílásaiba csatlakoznak-e és a B lábak pedig a B merevítők nyílásaiba. A (4) hosszú csavarokkal rögzítse a merevítőket, a (3) rövid kapcsokkal biztonságosan rögzítse ezeket. Húzza meg az összes csavart, és nyomja kissé lefelé a létrafokokat, hogy meggyőződhessen arról, hogy azok biztosan rögzítve vannak a helyükön. Amikor meggyőződött arról, hogy a létra stabil, elkezdheti használni. Lásd az 5. és 6. ábrát. FIGYELEM! A létrát egyenes és szilárd alapra állítsa. Ha senki sem használja a medencét, akkor a létrát vegye ki és biztos helyen őrizze annak megakadályozására, hogy bárki is engedély és felügyelet nélkül bemászhasson a medencébe

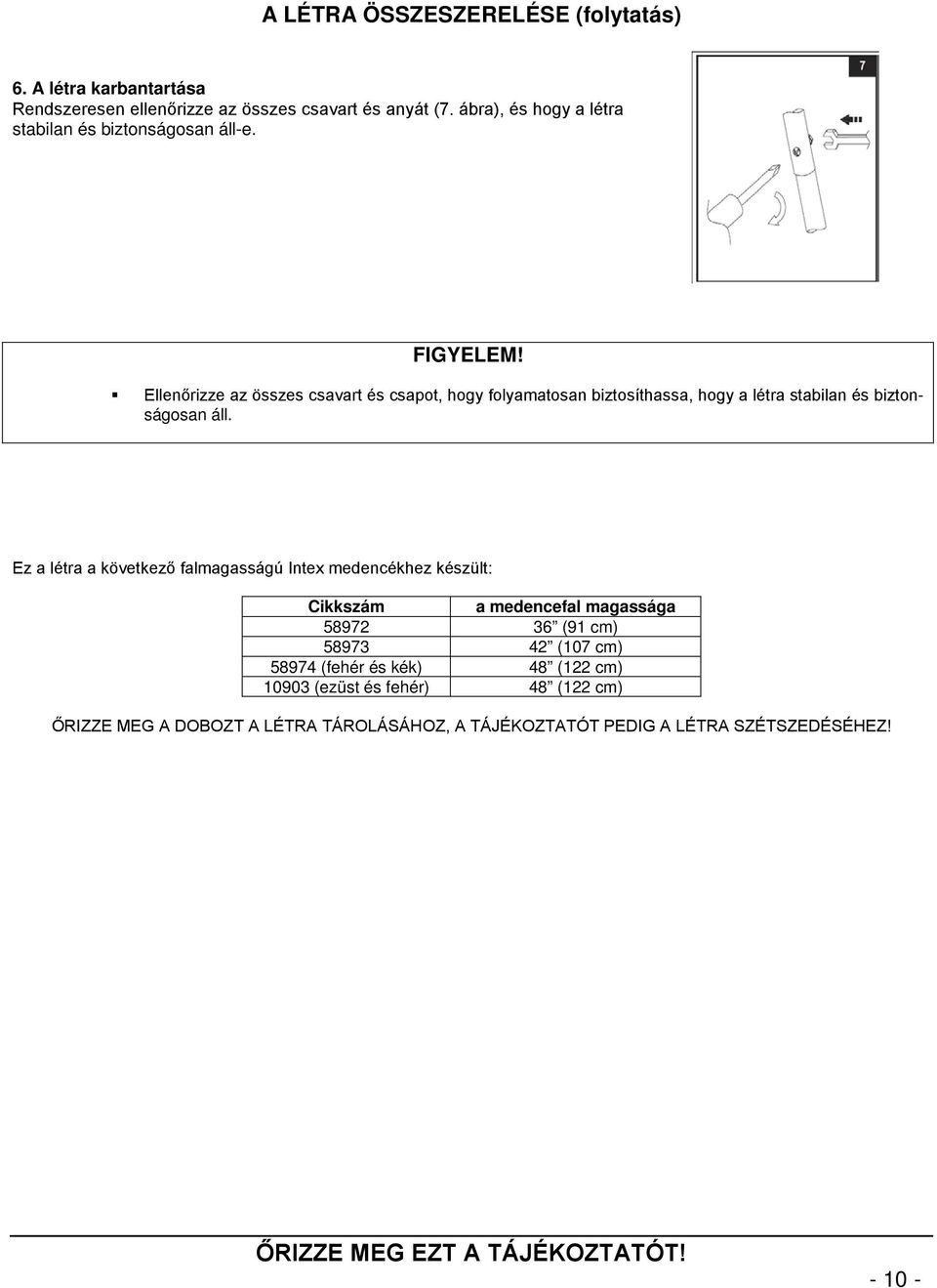

10 A LÉTRA ÖSSZESZERELÉSE (folytatás) 6. A létra karbantartása Rendszeresen ellenőrizze az összes csavart és anyát (7. ábra), és hogy a létra stabilan és biztonságosan áll-e. FIGYELEM! Ellenőrizze az összes csavart és csapot, hogy folyamatosan biztosíthassa, hogy a létra stabilan és biztonságosan áll. Ez a létra a következő falmagasságú Intex medencékhez készült: Cikkszám a medencefal magassága (91 cm) (107 cm) (fehér és kék) 48 (122 cm) (ezüst és fehér) 48 (122 cm) ŐRIZZE MEG A DOBOZT A LÉTRA TÁROLÁSÁHOZ, A TÁJÉKOZTATÓT PEDIG A LÉTRA SZÉTSZEDÉSÉHEZ!

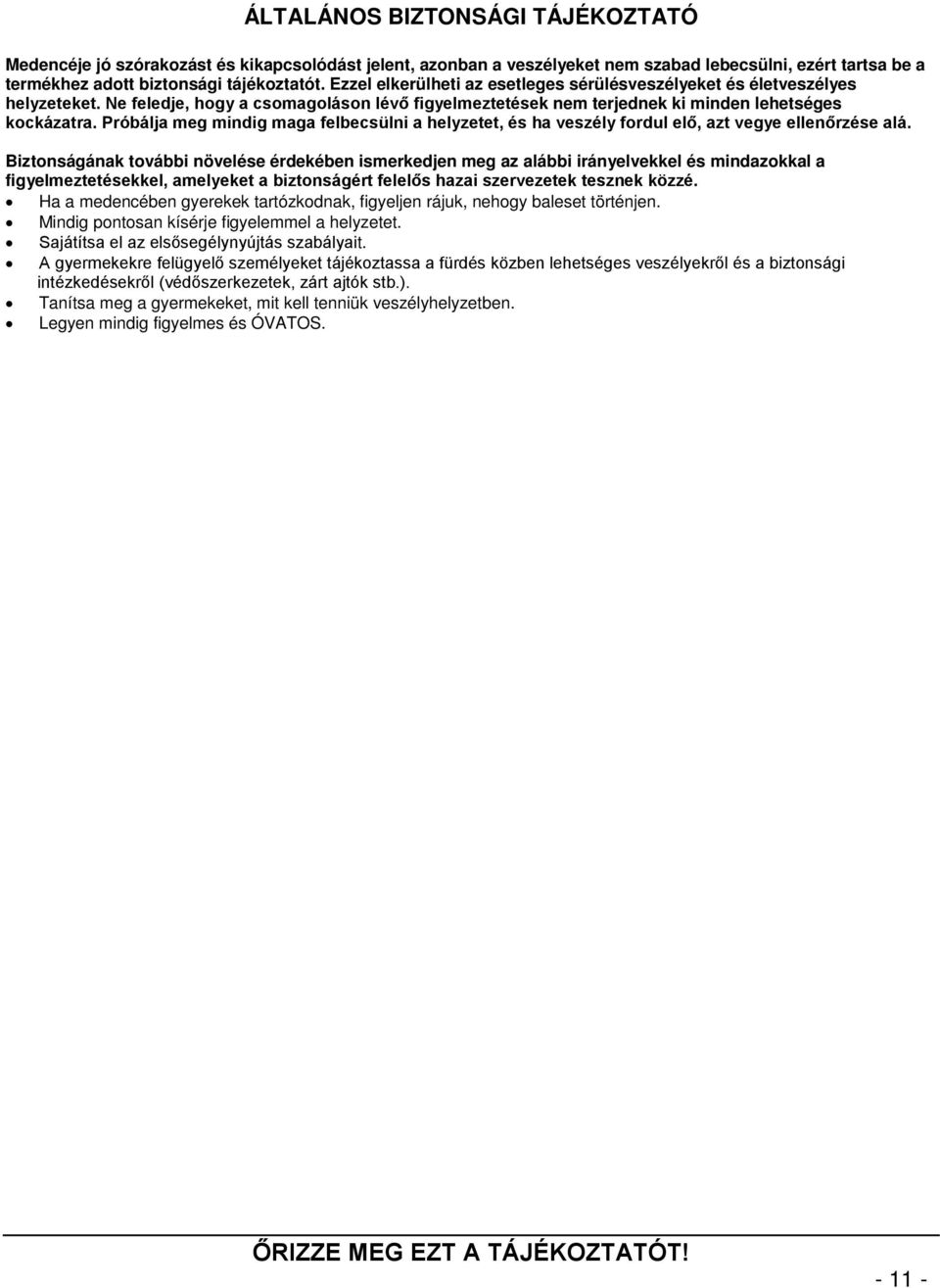

11 ÁLTALÁNOS BIZTONSÁGI TÁJÉKOZTATÓ Medencéje jó szórakozást és kikapcsolódást jelent, azonban a veszélyeket nem szabad lebecsülni, ezért tartsa be a termékhez adott biztonsági tájékoztatót. Ezzel elkerülheti az esetleges sérülésveszélyeket és életveszélyes helyzeteket. Ne feledje, hogy a csomagoláson lévő figyelmeztetések nem terjednek ki minden lehetséges kockázatra. Próbálja meg mindig maga felbecsülni a helyzetet, és ha veszély fordul elő, azt vegye ellenőrzése alá. Biztonságának további növelése érdekében ismerkedjen meg az alábbi irányelvekkel és mindazokkal a figyelmeztetésekkel, amelyeket a biztonságért felelős hazai szervezetek tesznek közzé. Ha a medencében gyerekek tartózkodnak, figyeljen rájuk, nehogy baleset történjen. Mindig pontosan kísérje figyelemmel a helyzetet. Sajátítsa el az elsősegélynyújtás szabályait. A gyermekekre felügyelő személyeket tájékoztassa a fürdés közben lehetséges veszélyekről és a biztonsági intézkedésekről (védőszerkezetek, zárt ajtók stb.). Tanítsa meg a gyermekeket, mit kell tenniük veszélyhelyzetben. Legyen mindig figyelmes és ÓVATOS
