Összeszerelési útmutató. Galériaágy 120 / 160 szintig

Átírás

1 Összeszerelési útmutató Galériaágy 120 / 160 szintig 1

2 Köszönjük, hogy termékünket választotta! Termékeink egyedi kézi gyártásúak, ezért a szokásosnál nagyobb ügyességet igényel összeszerelésük. Kérjük mielőtt nekikezdene a munkának olvassa át előre az útmutatót, hogy kellőképpen felkészülhessen. Az összeszerelés során szüksége lesz egy segítőre. Amennyiben az összeszerelés során elakad, akkor keressen minket elérhetőségeinken, ahol segítségére leszünk. Amennyiben nem biztos képességeiben, kérjük inkább bízzon meg szakembert a munka elvégzésével. Reméljük fennakadás nélkül össze tudja szerelni a galériaágyat, mely gyermeke örömére hosszú évekig szolgál majd. Üdvözlettel: Jabuga 2

3 Elrendezés Az összeszerelési útmutató a balos elrendezés alapján lett összeállítva. Jobbos elrendezés esetén ne szó szerint értelmezze a láb jelöléseket, hanem az alaprajz alapján értelemszerűen azonosítsa az összeillő elemeket. 3

4 Alkatrészek ellenőrzése Kérjük ellenőrizze, hogy a csomagban megtalált e minden szükséges alkatrészt. 4

5 Alkatrészek Bútorösszehúzó csavar és tönkanya, m8* db 5

6 Alkatrészek Menetes szár, alátét, anya, fedőkupak 1-1 db 6

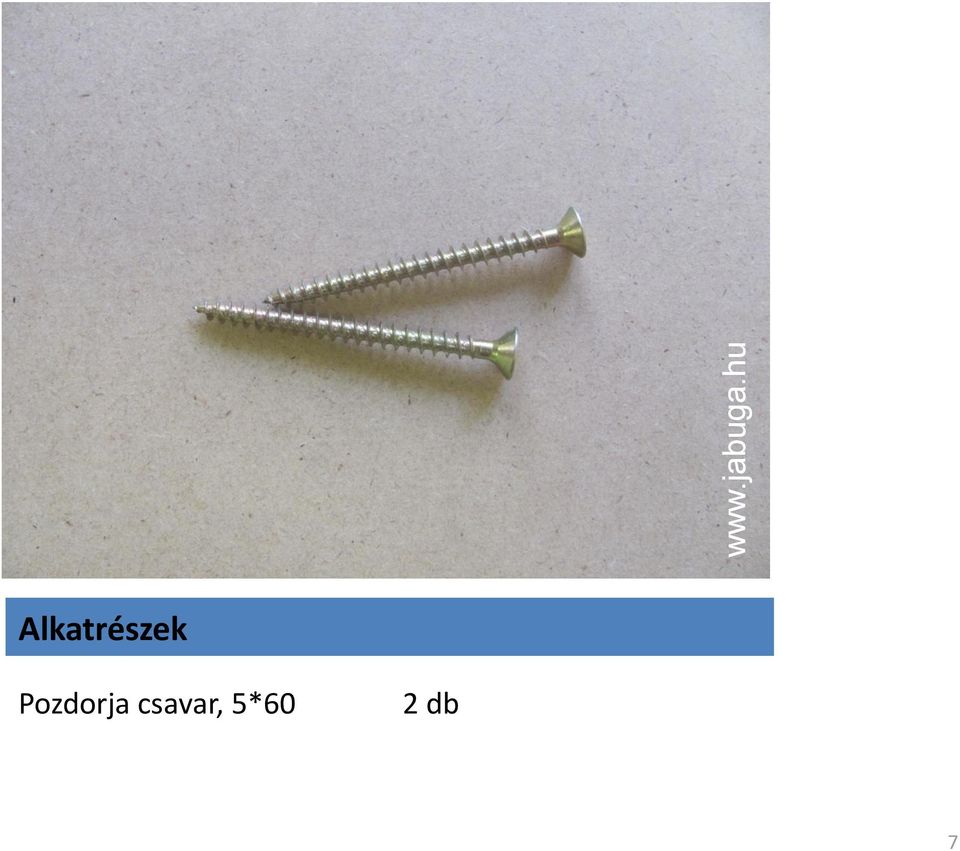

7 Alkatrészek Pozdorja csavar, 5*60 2 db 7

8 PZ2 PZ1 H4 Szükséges szerszámok Az összeszereléshez egy 4-es imbuszkulcsra, egy egyenes csavarhúzóra, egy csavarbehajtóra PZ 2 bitfejjel és egy 13-as villáskulcsra van szüksége. Egy mérőszalag és egy H4 imbusz bit segítségére lehet. 8

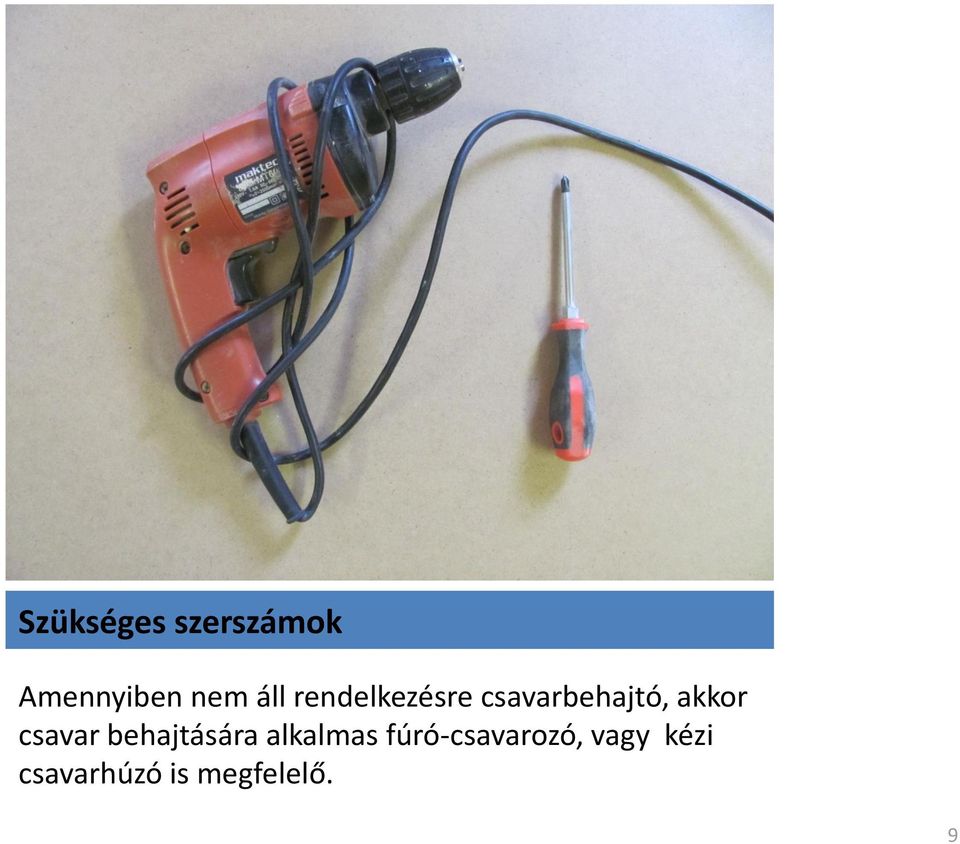

9 Szükséges szerszámok Amennyiben nem áll rendelkezésre csavarbehajtó, akkor csavar behajtására alkalmas fúró-csavarozó, vagy kézi csavarhúzó is megfelelő. 9

10 Fontos tudnivalók! Az egyedi furatolás következtében esetleg forgács maradhat a furat járatában, melyet a befelé tartó csavar a csavarnyílásba sodorhat. A nyílásokat mi minden esetben ellenőrizzük, de a biztonság kedvéért Önnek is követnie kell az alábbi lépéseket. Azért kérjük ezt mert ha forgács kerül a csavarnyílásba, vagy bármely egyéb okból akár csak egy csavarpont is megszorul, akkor a kombináció egésze összeszerelhetetlenné, használhatatlanná, a csomópont visszabonthatatlanná válik! Ha egy csavar szorul soha ne erőltesse! Ilyenkor csavarja ki a csavart, és fordítsa el a tönkanya nyílását 180 fokkal. Szükség esetén bontsa vissza a csomópontot, és ellenőrizze újra a furatokat. Az ellenőrzéshez kövesse az alábbi lépéseket: 10

11 Fontos tudnivalók Vezesse be vízszintesen a csavart az üres furatba és ellenőrizze, hogy nem tol e maga előtt forgácsot. 11

12 Fontos tudnivalók Amennyiben a csavar forgácsot tol maga előtt, akkor vezesse be a csavart a függőleges furatba és a csavar menetével, mint reszelővel távolítsa el a kitolt forgács szilánkot. A törmeléket fújja ki. 12

13 Fontos tudnivalók Amikor meggyőződött arról, hogy a furat tiszta, akkor tegye a tönkanyát a függőleges furatba, ügyelve arra, hogy a vájat felül legyen és a tönkanya csavarnyílása értelemszerűen a vízszintes furat felé mutasson. 13

14 Fontos tudnivalók Szükség esetén az imbuszkulcs vagy a csavarhúzó szárával nyomja le a tönkanyát a furatban. 14

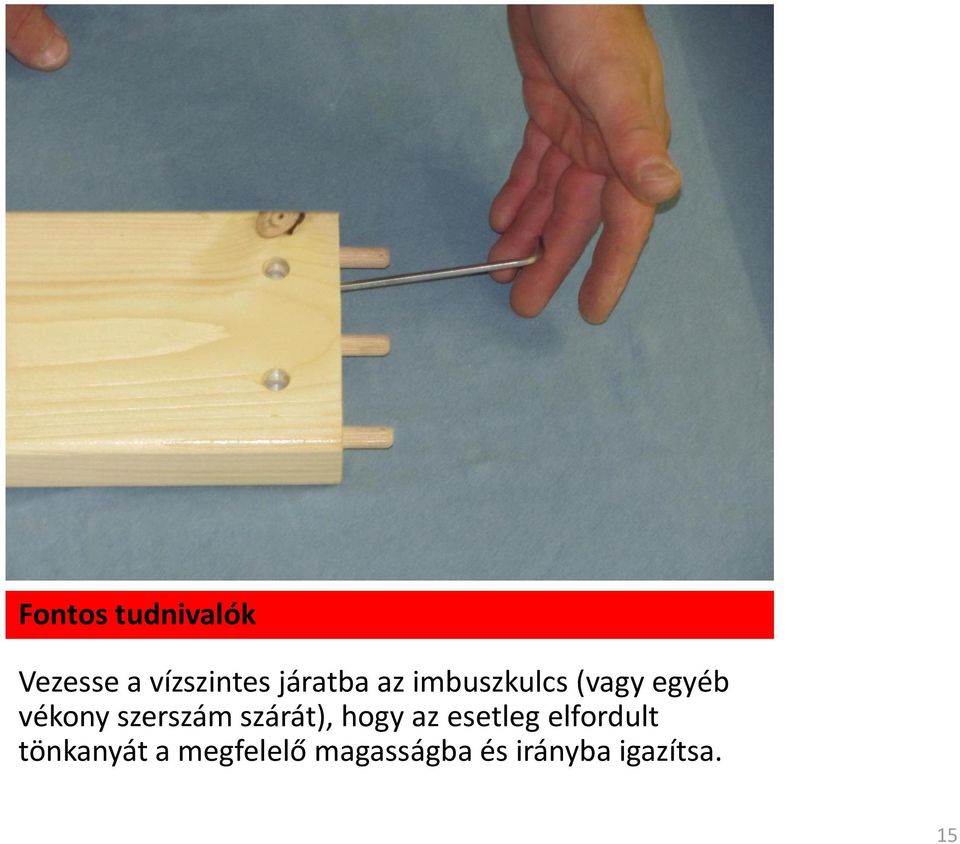

15 Fontos tudnivalók Vezesse a vízszintes járatba az imbuszkulcs (vagy egyéb vékony szerszám szárát), hogy az esetleg elfordult tönkanyát a megfelelő magasságba és irányba igazítsa. 15

16 Fontos tudnivalók A csavarok meghúzásakor szükség esetén egyenes csavarhúzóval tudja a tönkanyát a megfelelő irányba megtartani. A szoruló csavart soha ne erőltesse, hanem inkább bontsa vissza! 16

17 További fontos tudnivalók A lábak az aljukon az alaprajz szerint számozottak és az L5 láb alja állítható talpat rejt. Mielőtt felállítja a lábat csavarja a ki az állítható talpat úgy, hogy az az anyag szintjén 1-2 mm-el kijjebb álljon. 17

18 Fontos tudnivalók A tönkanya furatok mindig a kombinációs elemek belseje felé néznek. 18

19 Összeszerelés lépésekben Csomagoljon ki minden elemet. Tegye szabaddá a beépítendő térrészt. Kövesse a lépéseket. Figyelje az elemeken elhelyezett jelöléseket és számozásokat. 19

20 Fent Lent 20

21 L1 L2 Ágyhely rövid oldala L1, L2 Rövid oldali főtartó Rövid oldali korlátelem tiplisoros Rövid oldali korlátelem csavaros 21

22 Létra feljáró előkészítése Létrafokok 44 cm-es hosszoldali főtartó elem 22

23 Létra feljáró Segítséggel illessze helyére az elemeket és rögzítse csavarral a főtartó elemet és az alsó létrafokot. 23

24 Létra feljáró és az L5 láb Illessze a helyére L5 lábat és az alsó létrafoknál csavarral rögzítse. Segítséggel állítsa fel és helyezze el oda, ahol az ágy állni fog. 24

25 L4 L3 L3, L4 Rövid oldali főtartó Rövid oldali korlátelem tiplisoros Rövid oldali korlátelem csavaros 25

26 Hosszú oldali korlát főtartó elem 200 cm-es hosszoldali főtartó Készítse elő a hosszú oldali főtartó elemet és csavarjait. 26

27 Hosszú oldali főtartó elem Illessze helyére a tönkanyákat, és próbálja a helyére a csavart, majd a csavart vegye ki. 27

28 Az ágykeret felállítása Segítséggel rögzítse helyére a hosszoldali főtartót. A csavarokat húzza meg szorosan. 28

29 Hosszú oldali korlátelemek 200 cm-es korlátelemek Készítse elő a korlátelemeket, a tönkanyát tegye a helyére, a csavart próbálja bele, majd vegye ki. 29

30 Ágykeret felállítása Segítséggel mozgassa az összeszerelt részt az ágynak szánt helyre. Csavarozással rögzítse a felső korlátelemet és tartsa meg. Segítője illessze helyére az alsó korlátelemet, majd közös erővel, az elemeket megtartva illesszék össze az ágykeret két részét. 30

31 Ágykeret felállítása Csavarozással rögzítse az elemeket, de a csavart még ne húzza szorosra. 31

32 150 cm-es hosszoldali elem Készítse elő, és helyezze a csavarokat az L4 láb furataiba. 32

33 Alkatrészek Menetes szár, alátét, anya, fedőkupak 1-1 db 33

34 150 cm-es hosszoldali főtartó Illessze helyükre a tönkanyákat. A menetes szárat csavarja be ütközésig (kb. 10,5cm-t kell hogy kilógjon) 34

35 150 cm-es hosszoldali főtartó Sréhen vezesse helyére az elemet, és ideiglenesen illessze a helyére. 35

36 150 cm-es hosszoldali főtartó A menetes szárra illessze az alátétet, és csavarja fel az anyát. Húzza olyan szorosra, amennyire szabad kézzel tudja. 36

37 150 cm-es korlát felső korlátelem Sréhen vezesse a helyére az elemet. Nyissa szét a keretet, miközben segítője megtartja az alsó főtartó elemet. Ideglenesen illesszék helyükre az elemeket, és húzza szorosra a korlátelem L5 láb felőli csavarpontját. 37

38 150 cm-es korlát elem A megismert módon illessze a helyére az alsó korlátelemet. A illesztés során segítőjével ügyeljenek arra, hogy mindhárom elemet megtartsák. Amikor mindhárom elem a helyén van, akkor húzza szorosra az ágykeret összes csavarpontját, beleértve az L2 láb eddig lazán hagyott csavarjait is. 38

39 L5 láb csavarpontja A 13-as villáskulccsal húzza szorosra az anyát. 39

40 L5 láb csavarpontja Illessze a helyére a fedőkupakot. 40

41 Ágyrácstartó végének rögzítése Az 5*60 csavarral rögzítse az ágyrácstartó léc végét. 41

42 L5 láb állítható talpának beszintezése Mozgassa az ágykeretet a végleges helyére, és szintezze be az L5 lábat úgy, hogy stabilan álljon, de a többi lábat még ne emelje el a padlótól. 42

43 L5 láb állítható talpának beszintezése Annak érdekében, hogy negatív irányba is tudjon szintezni az L5 láb 3 mm-el rövidebb a többi lábnál. Ha padlója ennél egyenetlenebb, akkor lakásfelszerelési boltban kapható bútortalp filccel tud a szükséges lábon emelni. 43

44 Ön elkészült. Ha követte a lépéseket, akkor Ön elkészült. Tegye a helyére az ágyrácsot és matracot. Engedje fel az ágyra eddigre már türelmetlenné vált gyermekét, majd lazítson.:-) 44

45 Köszönjük a vásárlást! Sok-sok vidám percet kívánunk a kombináció használatához. Copyright: A termék tervei és a hozzá kapcsolódó információs anyagok a Mobiodin Kft. tulajdona. A termék kisipari szellemi tulajdon, amennyiben másolni kíván kérjük inkább kekeckedjen a nagyokkal. 45
