Összeszerelési útmutató. Egyenes lábú magas ültető szék tálcával és ékkel

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Összeszerelési útmutató. Egyenes lábú magas ültető szék tálcával és ékkel"

Kornélia Rácz
8 évvel ezelőtt
Látták:

1 Összeszerelési útmutató Egyenes lábú magas ültető szék tálcával és ékkel 1

2 Köszönjük, hogy termékünket választotta! Termékeink egyedi kézi gyártásúak, ezért egy kicsivel több figyelmet igényel összeszerelésük. Olvassa át előre az útmutatót, hogy kellőképpen felkészülhessen. Az összeszereléshez nincs közvetlen szüksége segítőre, de egy segítő kéz megkönnyítheti munkáját. Amennyiben az összeszerelés során elakad, akkor keressen minket elérhetőségeinken, ahol segítségére leszünk. Reméljük fennakadás nélkül össze tudja szerelni a terméket, és az hosszú évekig hasznára válik majd. 2

Olvassa át előre az útmutatót, hogy kellőképpen felkészülhessen.

3 Alkatrészek ellenőrzése Kérjük ellenőrizze, hogy a csomagban megtalált e minden szükséges alkatrészt. 3

4 Alkatrészek Bútorösszehúzó csavar és tönkanya, m6*80 10 db 4

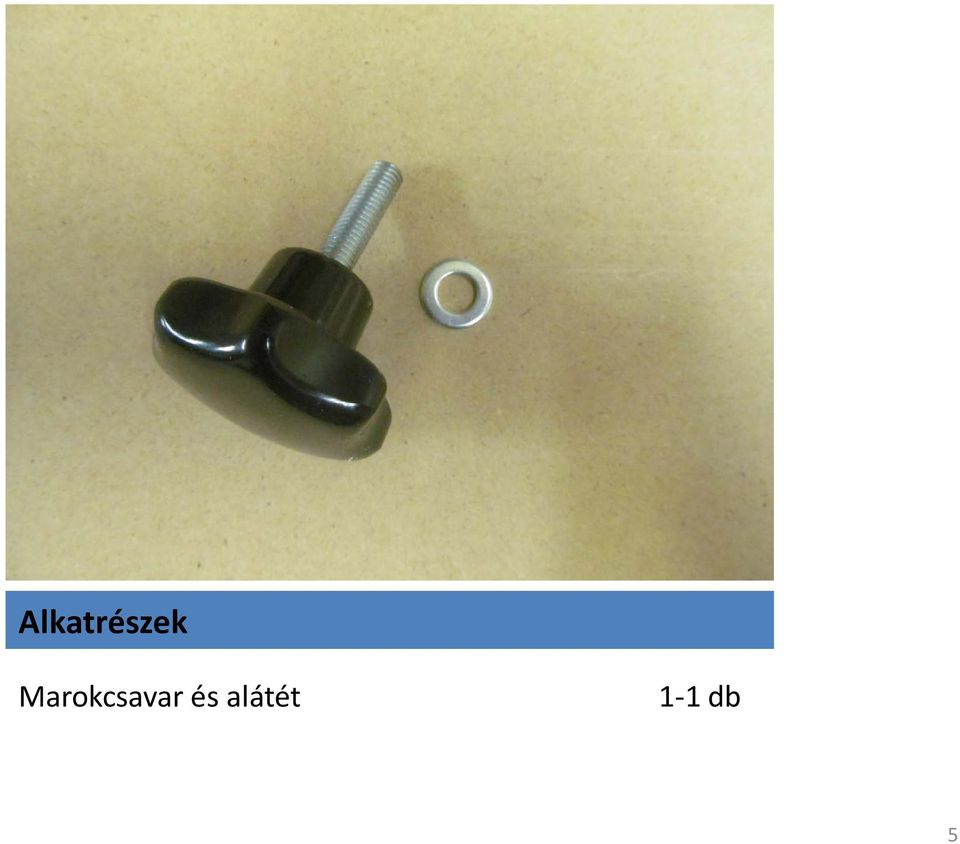

5 Alkatrészek Marokcsavar és alátét 1-1 db 5

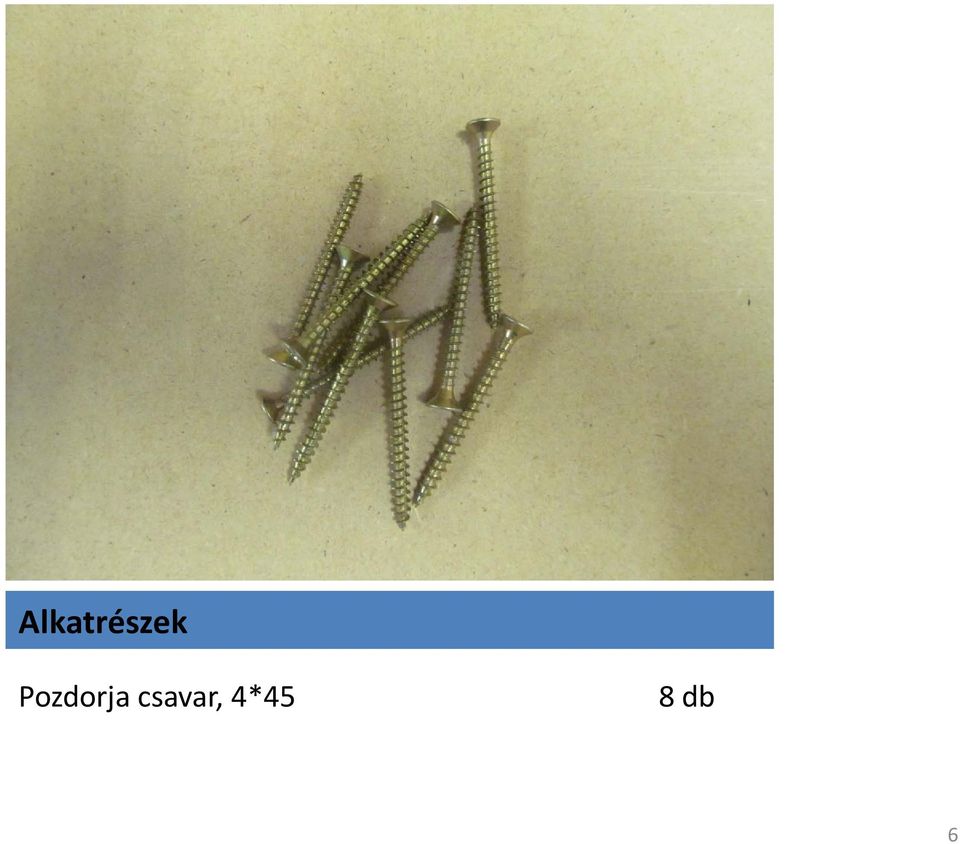

6 Alkatrészek Pozdorja csavar, 4*45 8 db 6

7 Alkatrészek Pozdorja csavar, 4*30 10 db 7

8 Alkatrészek M6*70 kapupánt csavar, anya, alátét, ellenanya 4 db 8

9 Alkatrészek M6*100 kapupánt csavar, alátét, távtartó alátét, szárnyas -anya 2 db 9

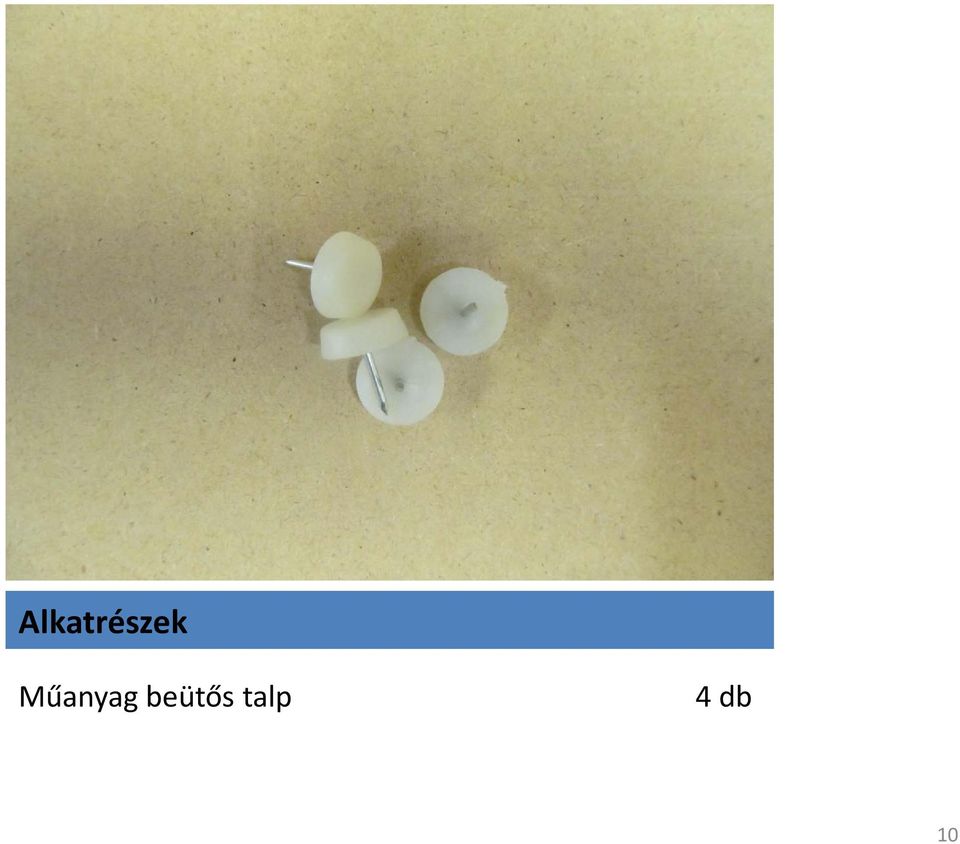

10 Alkatrészek Műanyag beütős talp 4 db 10

11 Alkatrészek Fa lapocskák 4 db 11

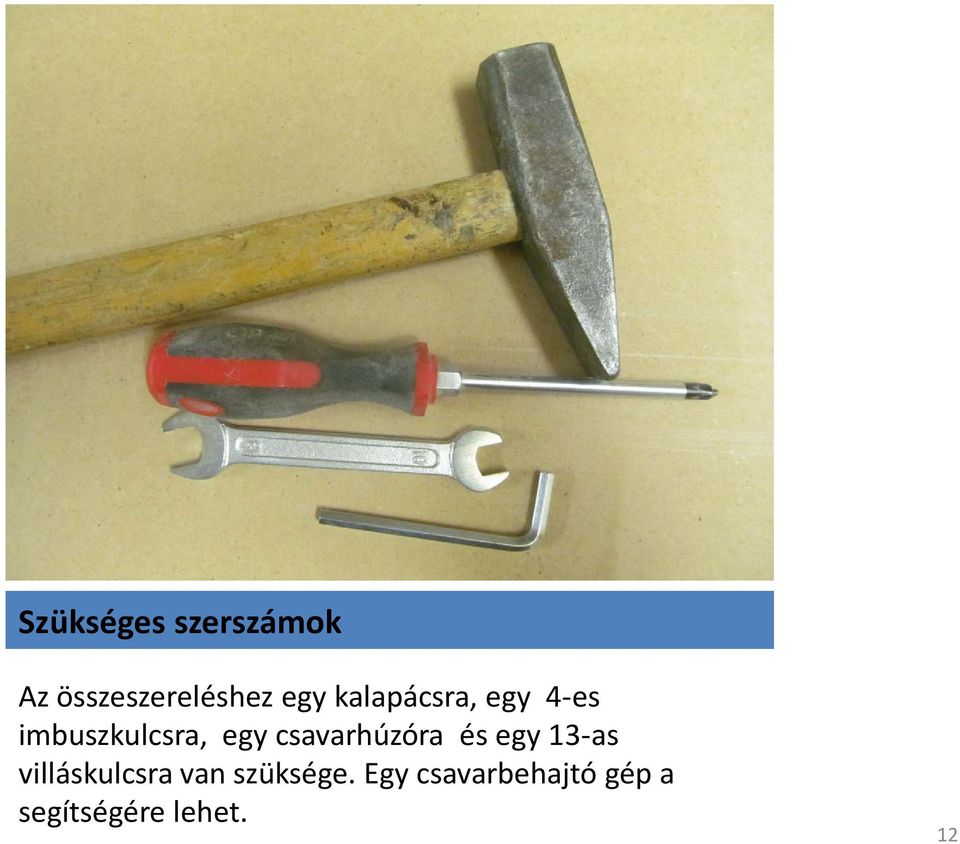

12 PZ2 PZ1 H4 Szükséges szerszámok Az összeszereléshez egy kalapácsra, egy 4-es imbuszkulcsra, egy csavarhúzóra és egy 13-as villáskulcsra van szüksége. Egy csavarbehajtó gép a segítségére lehet. 12

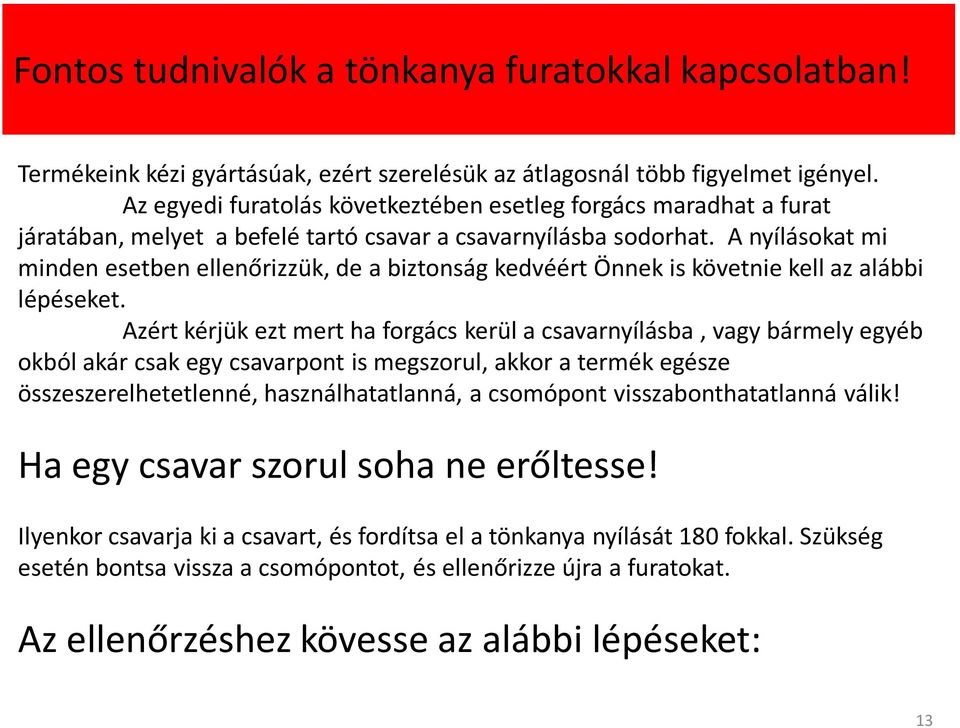

13 Fontos tudnivalók a tönkanya furatokkal kapcsolatban! Termékeink kézi gyártásúak, ezért szerelésük az átlagosnál több figyelmet igényel. Az egyedi furatolás következtében esetleg forgács maradhat a furat járatában, melyet a befelé tartó csavar a csavarnyílásba sodorhat. A nyílásokat mi minden esetben ellenőrizzük, de a biztonság kedvéért Önnek is követnie kell az alábbi lépéseket. Azért kérjük ezt mert ha forgács kerül a csavarnyílásba, vagy bármely egyéb okból akár csak egy csavarpont is megszorul, akkor a termék egésze összeszerelhetetlenné, használhatatlanná, a csomópont visszabonthatatlanná válik! Ha egy csavar szorul soha ne erőltesse! Ilyenkor csavarja ki a csavart, és fordítsa el a tönkanya nyílását 180 fokkal. Szükség esetén bontsa vissza a csomópontot, és ellenőrizze újra a furatokat. Az ellenőrzéshez kövesse az alábbi lépéseket: 13

A nyílásokat mi minden esetben ellenőrizzük, de a biztonság kedvéért Önnek is követnie kell az alábbi lépéseket.

14 Fontos tudnivalók Vezesse be vízszintesen a csavart az üres furatba és ellenőrizze, hogy nem tol e maga előtt forgácsot. 14

15 Fontos tudnivalók Amennyiben a csavar forgácsot tol maga előtt, akkor vezesse be a csavart a függőleges furatba és a csavar menetével, mint reszelővel távolítsa el a kitolt forgács szilánkot. A törmeléket fújja ki. 15

furatba és a csavar menetével, mint reszelővel

16 Fontos tudnivalók Amikor meggyőződött arról, hogy a furat tiszta, akkor tegye a tönkanyát a függőleges furatba, ügyelve arra, hogy a vájat felül legyen és a tönkanya csavarnyílása értelemszerűen a vízszintes furat felé mutasson. 16

ügyelve arra, hogy a vájat felül legyen és a tönkanya

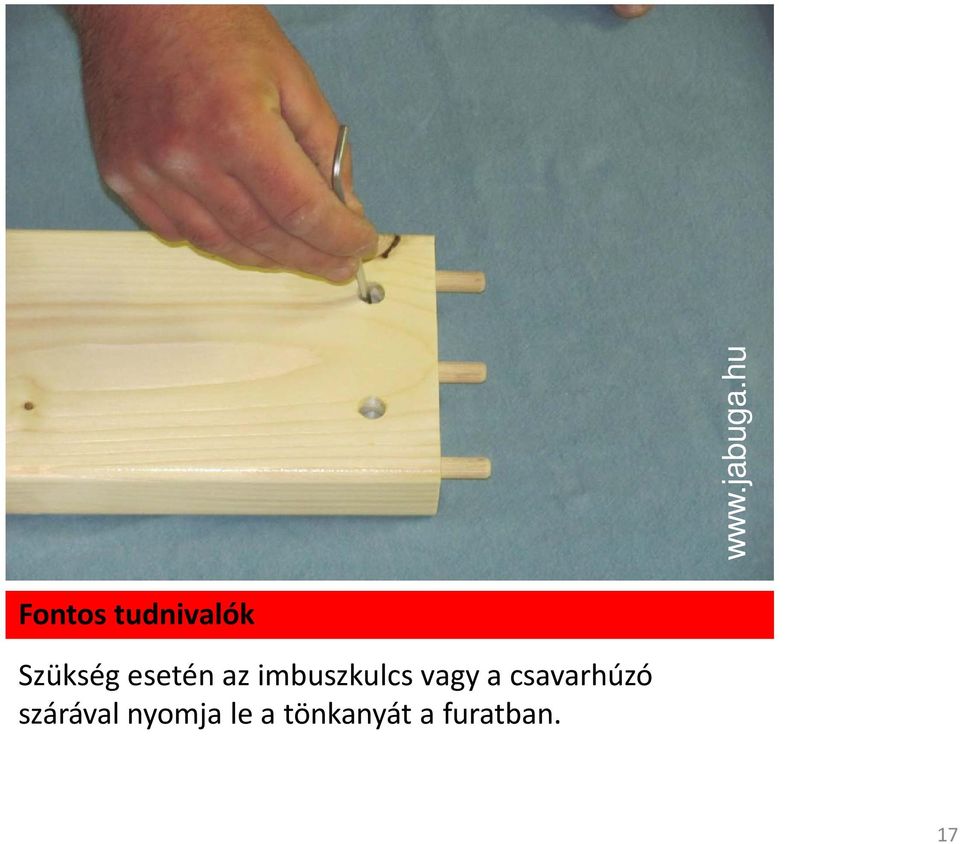

17 Fontos tudnivalók Szükség esetén az imbuszkulcs vagy a csavarhúzó szárával nyomja le a tönkanyát a furatban. 17

18 Fontos tudnivalók Vezesse a vízszintes járatba az imbuszkulcs (vagy egyéb vékony szerszám szárát), hogy az esetleg elfordult tönkanyát a megfelelő magasságba és irányba igazítsa. 18

19 Fontos tudnivalók A csavarok meghúzásakor szükség esetén egyenes csavarhúzóval tudja a tönkanyát a megfelelő irányba megtartani. A szoruló csavart soha ne erőltesse, hanem inkább bontsa vissza! 19

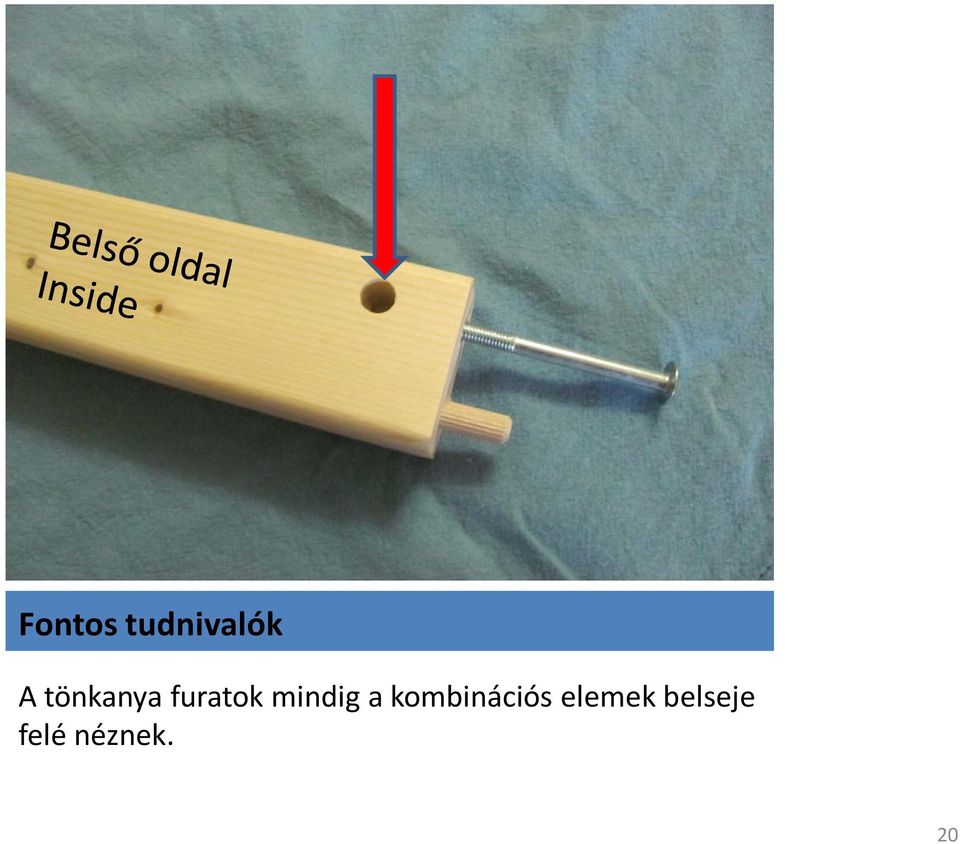

20 Fontos tudnivalók A tönkanya furatok mindig a kombinációs elemek belseje felé néznek. 20

21 Összeszerelés lépésekben Csomagoljon ki minden elemet. Szőnyegen, leterített takarón vagy a lebontott csomagolóanyagon szereljen. Kövesse a lépéseket. Figyeljen a jelölésekre, figyelmeztetésekre. 21

22 L1 A soron következő elemek M6*80 összehúzó csavar 2 db Alkatrész: 20*52 mm, 30 cm 2db L2 22

23 Az alkatrész elhelyezése Rögzítse az elemeket, úgy hogy a tönkanya furat a szék belseje felé néz. A csavart húzza meg, de ne húzza szorosa. 23

24 A soron következő elemek M6*80 összehúzó csavar, 1 db Alkatrész: 20*52 mm, 30 cm 24

25 Az alkatrész elhelyezése Rögzítse az elemeket, úgy hogy a tönkanya furat a szék belseje felé néz. A csavart húzza meg, de ne húzza szorosa. 25

26 L4 L3 A soron következő elemek 4*45 csavar, 2db Alkatrész: 20*20 mm, 19,5 cm léc 26

27 Az elemek elhelyezése Csavarozza fel a lécet az oldalra a csavaroknak megjelölt helyre, úgy hogy a léc és a kereszttartó léc felső síkja egybe essen. 27

28 A soron következő elemek M6*80 összehúzó csavar, 2db Alkatrész: 40*63 mm, 30 cm 28

29 Az alkatrész elhelyezése Rögzítse az elemeket. A csavart húzza meg, de ne húzza szorosra. 29

30 A soron következő elemek 32 cm-es farúd, 10 db 30

31 Az elemek elhelyezése Illessze a rudakat a furatokba. 31

32 A soron következő elem A szék másik oldala. 32

33 Az elem elhelyezése Helyezze az elemet a helyére, és páranként az egyik irányból haladva illessze sorban a furatokba a rudakat illetve az illesztő csapokat. Ha minden elem jó helyen áll, akkor nyomja lefelé az oldalt, míg nem illeszkedik. 33

34 A soron következő elemek és elhelyezése M6*80 összehúzó csavar 5 db Csavarja be a csavarokat. Húzza meg, de ne húzza szorosra. 34

35 A soron következő elemek 4*45 csavar 2db Alkatrész: 20*20 mm, 19,5 cm 35

36 Az elem elhelyezése Csavarozza fel a lécet az oldalra a csavaroknak megjelölt helyre, úgy hogy a léc és a kereszttartó léc felső síkja egybe essen. 36

37 A soron következő elemek Marokcsavar, alátét 4*30 csavar 6db Alkatrész: ék, ülőlap 37

38 Az elem elhelyezése Helyezze a helyére az ülőlapot. Ehhez szükség esetén lazítsa vissza a csavart. Az elem éle a láb él-letőréséhez illeszkedik. 38

39 Az elem elhelyezése Illessze a marokcsavart a helyére és helyezzen rá egy alátétet. 39

40 Az elem elhelyezése Csavarozza fel az éket. Az ülőlapot igazgassa, úgy hogy a marokcsavar könnyen járjon. Ebben a pozícióban húzza meg a lelazított oldalsó összehúzó csavarokat és alul rögzítse a lapot a 4*30 csavarokkal. 40

41 A következő elem 4*30 csavar 4 db Hátlap 41

42 Az elem elhelyezése Illessze a helyére az elemet. Szükség esetén lazítson a csavarokon. Ha a lap felső éle a láb él-letöréséhez illeszkedik, akkor húzza meg a meglazított csavart és a 4*30 csavarral rögzítse a hátlapot. 42

43 A széktest elkészült. Állítsa talpra a széket és húzza szorosra az összes összehúzó csavart (10 db) 43

44 A soron következő elem 4*45 facsavar, 4db 35 mm farúd Talp oldal 44

45 Eleje Front Az állíthatóan furatolt talp oldal azonosítása Az állíthatóan furatolt talp oldal aszimmetrikus. A furatsor úgy van kialakítva, hogy a talp 2 fokozatban hátrébb tolva is rögzíthető legyen. A talp elejét eszerint azonosítsa. A nyilak a szimmetrikus elrendezés furatait jelölik. 45

46 Az elem elhelyezése Tolja be a fa rudakat a talp oldal furataiba a rúdon található jelig vagy úgy hogy az 16 cm-t nyúljon ki. 46

47 Az elem elhelyezése 2 db 4*45 facsavarral rögzítse mindkét farúdat a beállított pozícióban. 47

48 A soron következő elem és elhelyezése M6*70 kapupánt, alátét, anya 4db Alkatrész: talp oldal Helyezze a talp oldalt a helyére úgy hogy a talp közrefogja a széket. 48

49 Az elem rögzítése A szék lábai és a talp oldal alá tegye be a csomagban található fa lapocskákat és rögzítse a talpat a kapupánt csavarokkal. A szorosra meghúzott csavarra tegye fel a lelazulást meggátló második ellenanyát is. A második talp oldalt és a rudakat a 2 db 4*45 facsavarral rögzítse. 49

50 A soron következő elem és elhelyezése Fordítsa előbb az egyik majd a másik oldalára a széket, és üsse be műanyag talpat a rúd aljára. 50

51 A tálca állandó rögzítése M6*100 kapupánt csavar, alátétek és szárnyas anya. Amennyiben a tálcát hosszú ideig fixen akarja rögzíteni, abban az esetben 1-2 hónapig használjon távtartó alátétet a lakkozott fa felületek között, annak érdekében hogy meggátolja az elemek egymáshoz tapadását. 51

52 A tálca mindennapos rögzítése Ha a tálcát napi szinten fel és leveszi, akkor a távtartó alátét nem szükséges. A tálca levételekor a csavart hagyja a helyén csak a fejét nyomja be a furatba, hogy ne álljon ki. (Első alkalommal be kell üsse) 52

53 A lábtartó rögzítése A lábtartót tegye a szükséges magasságba és tolja be tetszés szerinti mélységig. 53

54 A lábtartó fixálása A lábtartót két mélységi pozícióban farúddal rögzítheti. 54

55 Lábtartó magasságának állítása A lábtartót 32 mm-ként állíthatja úgy hogy azt minden fokozatban felfelé vagy lefelé fordítva helyezi be. A fokok közötti állítás 64 mm. 55

56 Az elkészült szék 56

57 Köszönjük a vásárlást! Copyright: A termék tervei és a hozzá kapcsolódó információs anyagok a Mobiodin Kft. tulajdona. A termék kisipari szellemi tulajdon, amennyiben másolni kíván kérjük inkább kekeckedjen a nagyokkal. 57
