Szerelési kézikönyv. R410A Split rendszerű sorozat FTXG35EV1BS ATXG50EV1B CTXG50EV1BS

Átírás

1 R0A Split rendszerű sorozat FTXGEVBW FTXGEVBW CTXG0EVBW ATXGEVB ATXGEVB ATXG0EVB FTXGEVBS FTXGEVBS CTXG0EVBS

2 FTXGEVBW FTXGEVBW CTXG0EVBW ATXGEVB ATXGEVB ATXG0EVB FTXGEVBS FTXGEVBS CTXG0EVBS R0A Split rendszerű sorozat Tartalomjegyzék Oldal Biztonsági előírások... Tartozékok... A berendezés helyének megválasztása... Üzembe helyezési tanácsok... A beltéri egység üzembe helyezésének ábrái... Figyelő szem szenzor... A beltéri egység üzembe helyezése... 6 Hűtőközegcsövek szerelése... 9 Próbaüzem és teszt... Biztonsági előírások A helyes üzembe helyezés érdekében olvassa el figyelmesen ezeket a biztonsági előírásokat. A kézikönyvben a biztonsági előírások két osztályba vannak sorolva: FIGYELMEZTETÉS és TUDNIVALÓK. Feltétlenül tartsa be az alábbi biztonsági előírásokat: mindegyik fontos a biztonság érdekében. A kézikönyvben a biztonságra az alábbi szimbólumok hívják fel a figyelmet. Az üzembe helyezés végén tesztelje le az egységet, nem történt-e hiba a munka közben. Lássa el a felhasználót a készülék használatát és tisztítását illetően az üzemeltetési kézikönyvnek megfelelően utasításokkal. FIGYELMEZTETÉS A FIGYELMEZTETÉSEK figyelmen kívül hagyása komoly következményekkel járhat, akár súlyos sérüléssel vagy halállal. A TUDNIVALÓK figyelmen kívül hagyása esetenként komoly következményekkel járhat. Feltétlenül tartsa be az előírást. Földelni kell! Nem szabad. Az üzembe helyezést a forgalmazónak vagy más szakembernek kell végeznie. A nem megfelelő üzembe helyezés szivárgást, áramütést vagy tüzet okozhat. A klímaberendezést a kézikönyv utasításai szerint kell üzembe helyezni. A nem tökéletes üzembe helyezés szivárgást, áramütést vagy tüzet okozhat. Csak a mellékelt vagy ajánlott alkatrészeket szabad használni az üzembe helyezésnél. Másféle alkatrészek használata az egység szivárgását, áramütést vagy tüzet okozhat. A klímaberendezést olyan helyre kell szerelni, amely elég erős az egység súlyának megtartásához. A nem megfelelő alapzat vagy üzembe helyezés sérülést okozhat, ha az egység leesik az alapzatról. Az elektromos munkákat a szerelési kézikönyv szerint kell kivitelezni, illetve a helyi előírásoknak és gyakorlatnak megfelelően. Az elégtelen teljesítmény vagy a nem tökéletes elektromos kivitelezés áramütést vagy tüzet okozhat. Csak külön áramkört szabad használni. Tilos egy másik készülékkel közös áramellátásról üzemeltetni. A kábelezéshez csak olyan kábelt szabad használni, amely elég hosszú ahhoz, hogy áthidalja a két egység teljes távolságát. Nem szabad a vezetékeket toldani. Csak külön áramkört szabad használni, melyen a berendezés más fogyasztóval nem osztozik. Ellenkező esetben túlmelegedés, áramütés vagy tűz keletkezhet. A beltéri és kültéri egységek közötti csatlakozáshoz használja a megadott típusú vezetékeket. Az összekötő vezetékeket biztonságosan kell bilincsekkel rögzíteni, hogy a csatlakozókra ne hasson erő. A nem tökéletes csatlakozás vagy bilincselés a csatlakozók túlmelegedését okozhatja, vagy akár tüzet is. Az összekötő és tápkábelek csatlakoztatása után ellenőrizze, hogy a kábelek elvezetése megfelelő-e, vagyis nem feszítik-e véletlenül az elektromos fedeleket vagy paneleket. A vezetékeket tokkal kell felszerelni. A fedelek nem tökéletes felszerelése a csatlakozók túlmelegedését, áramütést vagy tüzet okozhat. Ha munka közben hűtőközeg-szivárgást észlel, szellőztessen ki. Nyílt láng hatására a hűtőközegből mérgező gáz szabadul fel. Üzembe helyezés után ellenőrizze, hogy nincs-e valahol hűtőközeg-szivárgás. Nyílt láng hatására a hűtőközegből mérgező gáz szabadul fel. A rendszer üzembe helyezésekor vagy áthelyezésekor ügyeljen arra, hogy a hűtőközegcsövekbe ne kerüljön semmi más anyag (pl. levegő), csak a megfelelő hűtőközeg (R0A). Levegő vagy más idegen anyag jelenléte a hűtőkörben abnormális nyomásemelkedést vagy csőrepedést okozhat, ami sérülést eredményezhet. Leszivattyúzás során a hűtőközegcsövek eltávolítása előtt állítsa le a kompresszort. Ha a mikroszámítógép még működik és az elzárószelep nyitva van leszivattyúzás alatt, akkor a hűtőközegcsövek eltávolításakor levegőt szív a rendszer, ami abnormális nyomást okoz a hűtőkörben, és a berendezés károsodásához, sőt sérüléshez vezethet. Az üzembe helyezés során a kompresszor bekapcsolása előtt a hűtőközegcsöveket készre kell szerelni. Ha a kompresszor még nincs bekötve és az elzárószelep nyitva van leszivattyúzás alatt, akkor a kompresszor bekapcsolásakor levegőt szív a rendszer, ami abnormális nyomást okoz a hűtőkörben, és a berendezés károsodásához, sőt sérüléshez vezethet. Földelni kell! Ne földelje a berendezést gázcsövekhez, vízcsövekhez, villámhárítóhoz, és ne kösse telefonföldelésre. A rossz földelés áramütést vagy tüzet eredményezhet. A villámlásból vagy egyéb forrásból eredő túlfeszültség a klímaberendezést károsíthatja. Be kell szerelni egy földzárlat-megszakítót. Ennek elmulasztása áramütést vagy tüzet eredményezhet. FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

3 TUDNIVALÓK Tilos a klímaberendezést olyan helyen üzembe helyezni, ahol tűzveszélyes gázok szivárgásának veszélye áll fenn. Az esetleg kiszivárgó gáz az egység környezetében felgyűlve lángra lobbanhat. A kondenzvíz elvezetését a kézikönyv utasításainak megfelelően kell megoldani. A helytelen elvezetés a kondenzvíz kifolyását okozhatja. Megjegyzés a kültéri egység üzembe helyezésével kapcsolatban. (Csak hőszivattyús modellnél.) Hideg helyen, ha a külső levegőhőmérséklet néhány napra a fagypont környékén vagy az alatt van, a kültéri egység kondenzvize megfagyhat. Ilyen esetben ajánlott elektromos fűtés felszerelése, ami megakadályozza a kondenzvíz megfagyását. A hollandi anyákat a megadott módon kell meghúzni, vagyis nyomatékkulccsal. Ha a hollandi anya túl nagy erővel lett meghúzva, akkor egy idő múlva megrepedhet, ami hűtőközeg-szivárgást eredményez. Tartozékok A Rögzítőlap B Titán-apatit fotokatalitikus légtisztító szűrő C Vezeték nélküli távirányító D Távirányító-tartó E AAA szárazelemek F Beltéri egységet rögzítő csavarok (MxL) G Üzemeltetési kézikönyv H A - H: Beltéri egység Üzembe helyezési tanácsok Az elülső panel eltávolításának és felszerelésének módja A panel eltávolítása Egyik ujját tegye a panel fülére az elülső panel valamelyik oldalán, és nyissa fel vízszintesig. Az elülső panel balra csúsztatása kioldja a jobb oldali forgócsapot. A bal oldali forgócsapot jobbra csúsztatva lehet kioldani. A panel felszerelése Helyezze be a forgócsapot az elülső panel valamelyik oldalán a lyukba, és csukja le lassan az elülső panelt. (Az elülső panelt mindkét szélén kell nyomni.) A kibocsátónyílás-panel eltávolításának és felszerelésének módja A kibocsátónyílás-panel eltávolítása Húzza óvatosan maga felé a kibocsátónyílás-panelt. Húzza felfelé és emelje ki valamelyik oldalon a forgócsapot. A berendezés helyének megválasztása Az egységek elhelyezéséhez kérje a felhasználó jóváhagyását. B A B C Beltéri egység A beltéri egységet olyan helyen kell üzembe helyezni, amely: megfelel a beltéri egység üzembe helyezését mutató ábrák feltételeinek; ahol nem akadályozott a levegőbemenet vagy -kimenet; ahol az egység nincs kitéve közvetlen napsugárzásnak; ahol az egység távol van hő- vagy gőzforrásoktól; ahol nem keletkezik gépolajos gőz (ez csökkenti a beltéri egység élettartamát); ahol hideg (vagy meleg) levegő járja át a helyiséget; ahol az egység nincs elektronikus gyújtóval működő neonlámpa (inverter vagy gyorsgyújtó típusú) közelében, mert ez csökkentheti a távirányító hatótávolságát; ahol az egység legalább méter távolságra van a tévé- vagy rádiókészülékektől (ellenkező esetben torzulhat a kép vagy a hang). Az ajánlott magasságba kell szerelni (,8 m). A B C Forgócsap Alsó elülső lemez Forgócsap támasztéka A kibocsátónyílás-panel felszerelése Akassza rá felülről a kibocsátónyílás-panel egyik oldali forgócsapjait a támasztékra, és csukja le lassan a panelt. Vezeték nélküli távirányító Kapcsoljon be minden fénycsövet (ha vannak) a szobában, és keresse meg azt a helyet ahol a beltéri egység megfelelően veszi a távirányító jeleit (7 méteren belül). FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

4 Az elülső rács eltávolításának és felszerelésének módja A beltéri egység aljáról való eltávolításkor Az elülső rács eltávolítása Vegye le az elülső panelt és a kibocsátónyílás-panelt. Vegye ki az elülső rács csavarját. Vegye ki a csavart az elektromos alkatrészek dobozának aljából, és távolítsa el az elektromos alkatrészek dobozának szervizfedelét. jelölésű helyek () csavar Akassza ki az elülső panel kampóját. (Keresse a jelölésű helyeket.) Elektromos alkatrészek dobozának a szervizfedele Jobbra csúsztatva vegye le a szervizfedelet. A fedél felhelyezése Helyezze vissza az elektromos alkatrészek dobozának a szervizfedelét. Igazítsa a helyére a szervizfedél füleit és rögzítse a fedelet. Fül Húzza maga felé finoman az elülső panelt, másik kezével pedig nyomja meg a kampót. jelölésű helyek () Az elülső rács felszerelése Illessze fel vízszintesen az elülső rácsot, és illessze a helyére a kampót. Tegye vissza az csavart. Tegye a helyére a kibocsátónyílás-panelt és az elülső panelt. A címek beállításának módja Ha két beltéri egység van egy helyiségben, a két vezeték nélküli távirányítót eltérő címre lehet állítani. A beltéri egység PCB panele Vegye le az elülső panelt. Vegye le az elülső rácsot. ( csavar) Vegye le az elektromos alkatrészek dobozának fedelét. (6 fül) Szakítsa meg a címjumpert (JA) a beltéri egység áramköri kártyáján. TUDNIVALÓK Az elülső panel eltávolításakor és felszerelésekor nem szabad az elektromos alkatrészekhez érni. Az ilyenkor átadott elektrosztatikus töltés üzemzavart okozhat. A beltéri egység szervizfedelének felnyitása A fedél felnyitása Nyomja meg és csúsztassa el a szervizfedelet a nyilak irányába. Akassza ki a füleket. Csúsztassa a fedél másik végét a nyíl irányába. A beltéri egység oldaláról való eltávolításkor J JB JA JC Fülek PCB panel Elektromos alkatrészek doboza Elektromos alkatrészek dobozának fedele FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

5 Vezeték nélküli távirányító Szakítsa meg a J jumpert. Rögzítse a falra a tartólemezt azon az oldalon, ahol az alsó keret és a tartólemez egymáshoz csatlakozik. J JA/J ADDRESS EXIST CUT Elektromos alkatrészek dobozának a szervizfedele A beltéri egység üzembe helyezésének ábrái A beltéri egység felszerelése és eltávolítása A beltéri egység felszerelésének módja A beltéri egység tetején található két jelzést figyelve akassza a beltéri egységet a rögzítőlap kampóira. Akassza az alsó keret kampóit a rögzítőlapba. ( mindkét oldalon) Csavarok (nem tartozék) Rögzítőlap Rezgéscsillapító anyag (nem szabad eltávolítani!) Szerelje fel a titán-apatit fotokatalitikus légtisztító szűrőt a levegőszűrőre. Levegőszűrő Titán-apatit fotokatalitikus légtisztító szűrő Rögzítőlap A beltéri egység eltávolításának módja Emelje meg az elülső panel alját a jelzett helyen, húzza az elülső panelt maga felé, majd akassza ki a keret alján található füleket. Rögzítőlap jelzett hely (hátsó) Fül Alsó keret A rögzítőlapot olyan falra kell szerelni, amely elbírja a beltéri egység súlyát. FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

6 Min. 0 mm a mennyezettől 7 Titán-apatit fotokatalitikus légtisztító szűrő Min. 0 mm a falaktól (mindkét oldalon) 8 Vágja méretre a szigetelőcsövet, és tekerje be szalaggal, figyelve Felső elülső panel hogy a levágott végnél se maradjon szigetelés nélkül hagyott rész. Levegőszűrők Szervizfedél 9 Tartólemez 6 A rést tömítse kittel Az elülső panel felnyitásakor rögzítésre használható. Mielőtt a távirányító tartóját a falra csavarozná, ellenőrizze, hogy a beltéri egység megfelelően veszi-e a jeleket. Vezeték nélküli távirányító Távirányító-tartó Figyelő szem szenzor Ne ütögesse, és ne nyomja erővel a Figyelő szem szenzort. Ez az alkatrész sérülését vagy hibás működését okozhatja. Ne tegyen nagyobb tárgyat a szenzor közelébe. Tartsa távol a szenzor érzékelési terétől a fűtőkészülékeket vagy légnedvesítőket. FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

7 A beltéri egység üzembe helyezése A rögzítőlap felszerelése A rögzítőlapot olyan falra kell szerelni, amely elbírja a beltéri egység súlyát. Ideiglenesen erősítse a rögzítőlapot a falra, ellenőrizze, hogy a panel vízszintben áll-e, és jelölje a falra a furatok helyeit. Erősítse a rögzítőlapot a falra csavarokkal. A rögzítőlap ajánlott rögzítési pontjai és a méretek (me: mm) a 70 b b Lyuk fúrása a falba és a cső behelyezése ( ) A rögzítőlap ajánlott rögzítési pontjai (összesen 6 pont) Csavarméret: M0 A rögzítőlap szintezése a. A függőleges nyilat igazítsa egy függőónhoz. b. Helyezzen egy vízmértéket a kiálló fülekre. Használjon mérőszalagot, ahogy az ábra mutatja. A mérőszalag végét helyezze a jelzésre. Gázcső vége 6 Folyadékcső vége 7 Rögzítse a falra a tartólemezt azon az oldalon, ahol az alsó keret és a tartólemez egymáshoz csatlakozik. 8 Falon átmenő lyuk 9 Kondenzvíztömlő helye A fém keretet vagy lemezt tartalmazó falak esetében ellenőrizze, hogy a cső úgy van-e átvezetve a falon, és a lyuktakaró úgy van-e feltéve, hogy az nem okoz melegedést, áramütést vagy tüzet. Ne feledje el a csövek környékét tömítéssel szigetelni, hogy megelőzze a vízszivárgást. Fúrjon egy 6 mm-es lyukat a falba úgy, hogy a külső oldal felé lejtsen. Helyezze be az átmenő csövet a lyukba. Helyezzen egy lyuktakarót a csőre. Ha a hűtőközegcsövek szerelésével, a kábelezéssel és a kondenzvíz-elvezetéssel végzett, a rést tömítse kittel. Az eltávolított csőcsatlakozás-fedelet bele lehet tenni a rögzítőlapon kiképzett zsebbe. Ø6 Belül Kívül Falon átmenő cső (nem tartozék) A csőcsatlakozás levett fedele Tömítőanyag Rögzítőlap Védőcsőfedél (nem tartozék) FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-6

8 Az egységösszekötő vezetékek beszerelése Vegye le az elülső panelről a szervizfedelet. Vegye le az elektromos alkatrészek dobozának a szervizfedelét. A rögzítőlap felszerelése után csatlakoztassa az egységösszekötő vezetékeket, ahogy a jobb oldali ábrán látható. A csövek, tömlők és vezetékek elhelyezése Akassza fel a beltéri egységet a kampókra. Emelje meg kissé a beltéri egységet, és támassza alá a csomagolással vagy más hasonló anyaggal. Egységösszekötő vezetékek Szervizfedél Vezesse el a csöveket és a kondenzvíztömlőt az egységből kijövő csővezetékek irányának megfelelően, ahogy alább látható. Ellenőrizze, hogy megvan-e a kondenzvíztömlő lejtése. Tekerje be a csöveket és a kondenzvíztömlőt szigetelő szalaggal. Fogja össze a csöveket, tömlőket és vezetékeket úgy, hogy átférjenek a csőkivezető nyíláson. A csőkivezető nyílás kivágásakor vágja ki az "A" részt fogóval a nyílás szélének mélyedése mentén, ahogy a jobb oldali ábrán látható. Ha a fogó az "A" rész kivágása közben félúton megáll, akkor az eltörhet. "A" rész Jobb oldali, jobb hátsó vagy jobb alsó csőcsatlakozás Erősítse a kondenzvíztömlőt a hűtőközegcsövek alá öntapadós vinilszalaggal. Tekerje be a hűtőközegcsöveket és a kondenzvíztömlőt együtt szigetelő szalaggal. Vezesse át a csöveket a falon átmenő lyukon, és szerelje a beltéri egységet a rögzítőlapra. (Lásd. oldal, "A beltéri egység felszerelése és eltávolítása"). Csatlakoztassa a csöveket. A tápkábel kilógó szakaszát tekerje fel és helyezze el a beltéri egység mögött. Ügyeljen arra, hogy a tápkábel ne kerüljön a színnel jelzett területen belülre. Ha a kábel a területen belül van, akkor fennáll a veszélye annak, hogy a kondenzvíz és a tápkábel érintkezik. Ha a csövek nem foglalnak el minden helyet, helyezze el ott a kábelt. Ellenőrizze, hogy a keret fülei nem lapítják-e el a tápkábelt. 6 Az egységösszekötő vezetékek és a tápkábel beszorulásának megelőzése érdekében nyomja két kézzel a beltéri egység alját, és akassza be a füleket. Ha a beltéri egység nem áll stabilan a rögzítőlapon, rögzítse az alsó panelt a rögzítőlaphoz csavarokkal. (Egy helyen jobb vagy bal oldalon.) Bal oldali, bal hátsó vagy bal alsó csőcsatlakozás Erősítse a kondenzvíztömlőt a hűtőközegcsövek alá öntapadós vinilszalaggal. Csatlakoztassa a kondenzvíztömlőt egy kondenzvíz-lefolyóba. A kondenzvíz-lefolyó szerelése Bal oldali csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Bal alsó csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Bal alsó csőcsatlakozás Bal oldali csőcsatlakozás Bal hátsó csőcsatlakozás Jobb oldali csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Jobb alsó csőcsatlakozás esetén itt vegye le a csőcsatlakozás fedelét. Tekerje be a hűtőközegcsöveket és a kondenzvíztömlőt együtt szigetelő szalaggal. Jobb alsó csőcsatlakozás Jobb hátsó csőcsatlakozás Szorosan zárjon! Ne használjon síkosító olajat (hűtőgépolajat) a behelyezéskor. Olaj használata a dugaszt károsítja és kondenzvíz-szivárgást okoz. Helyezzen be egy imbuszkulcsot ( mm) 7 FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

9 Hajlítsa a hűtőközegcsövet a rögzítőlapon található csőlefutási rajznak megfelelően. Kondenzvíztömlő Szigetelje a lyukat kittel vagy tömítőanyaggal Összekötő vezetékek Műanyag bilinccsel/szalaggal összefogni Tekerjen szigetelő szalagot a hűtőközegcső hajlított szakasza köré. A szalagot legalább fél szélességnyi átfedéssel kell tekerni. 6 Rögzítőlap 6 Csatlakozóblokk Rögzítse jól úgy, hogy külső erő közvetlenül ne hasson a csatlakozókra. Csak a megadott típusú vezetéket használja, és csatlakoztassa biztonságosan. Vezetékszorító Elektromos alkatrészek doboza 6 Igazítsa úgy a vezetékeket, hogy a szervizfedél biztonságosan a helyére kerülhessen. 7 A vezetékbilincset jól meg kell szorítani, hogy a vezetékekre ne hathasson külső erő. 8 Vezetékbilincs Helyezze a beltéri egységet a rögzítőlapra. Csatlakoztassa a csöveket. Ha nehéz kivitelezni, távolítsa el az elülső panelt. LN MEGJEGYZÉS Tekerje be együtt a hűtőközegcsöveket és a kondenzvíztömlőt szigetelő szalaggal, ha a kondenzvíztömlő a beltéri egység hátoldalán van kivezetve Ha nem könnyű az alsó keret peckeit a rögzítőlap mélyedéseibe helyezni, akkor rögzítse a beltéri egységet a rögzítőlaphoz csavarokkal (MxL). H0VV Kábelezés M L Kondenzvíztömlő Csupaszítsa le a vezetékek végeit ( mm). Egyeztesse a vezetékek színét a beltéri és a kültéri egység csatlakozóblokkjában a csatlakozók sorszámával, és jól rögzítse a csavarral a vezetékeket a megfelelő csatlakozóba. A földelővezetéket csatlakoztassa a helyes csatlakozókhoz. Húzással ellenőrizze, hogy a vezetékek jól vannak-e rögzítve, majd rögzítse a vezetékeket bilinccsel is. Igazítsa úgy a vezetékeket, hogy a szervizfedél biztonságosan a helyére kerülhessen, majd zárja le a szervizfedelet. Kültéri egység A csatlakozók csavarjaival biztonságosan rögzítse a vezetékeket. Ha a vezeték hossza meghaladja a 0 métert, használjon,0 mm-es vezetéket. Beltéri egység Föld 6 Vészkioldó A 7 Földzárlat-megszakító 8 Tápfeszültség 0 Hz 0-0 V mm mm mm mm Ne használjon toldott vezetékeket, hosszabbítót vagy csatlakozóblokkot, mert ezek túlmelegedést, áramütést vagy tüzet okozhatnak. Ne használjon helyben vásárolt elektromos alkatrészeket a termékben! (Ne a csatlakozóblokkból ágaztassa le a kondenzvízszivattyú stb. tápfeszültségét.) Ez áramütést vagy tüzet okozhatna. FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-8

10 HA rendszerre való csatlakozásnál Vegye le az elülső panelt. ( csavar) Vegye le az elektromos alkatrészek dobozának fém fedelét. (6 csavar) Rögzítse a csatlakozózsinórt a HA csatlakozóhoz (S). Helyezze el a csatlakozózsinórt az alábbi ábra szerint. Ha a kondenzvíztömlőt hosszabbítani kell, szerezzen be egy hosszabbító tömlőt kereskedelmi forgalomból. Ne felejtse el hőszigeteléssel ellátni a hosszabbítócső beltéri szakaszát. Ø8 Beltéri oldali kondenzvíztömlő Hőszigetelő tok (nem tartozék) Kondenzvíztömlő-hosszabbítás Ha egy merev PVC csövet csatlakoztat ( mm névleges átmérő) közvetlenül a beltéri egységhez csatlakoztatott kondenzvíztömlőre az átmenő szakaszon, használjon egy kereskedelemben kapható kondenzvízgyűjtőt ( mm névleges átmérő) toldáshoz. 6 6 fül HA csatlakozó (S) PCB panel HA vezetékköteg Elektromos alkatrészek dobozának fedele 6 Elektromos alkatrészek doboza Ø8 A beltéri egységhez mellékelt kondenzvíztömlő Kereskedelemben kapható kondenzvízgyűjtő ( mm névleges átmérő) Kereskedelemben kapható PVC cső ( mm névleges átmérő) Tegye vissza az elektromos alkatrészek dobozának fedelét és az elülső panelt. Kondenzvízcső A kondenzvíztömlőt csatlakoztassa az alábbiak szerint. Hűtőközegcsövek szerelése A csővég peremezése Vágja le a csővéget csővágóval. Sorjázza le a véget a csövet lefelé tartva, hogy a forgácsok ne hulljanak a cső belsejébe. A kondenzvíztömlőnek lefelé kell lejtenie. Nem lehetnek benne vízcsapdák. Ne tegye a kondenzvíztömlő végét víz alá. Vegye ki a levegőszűrőket, és öntsön valamennyi vizet a kondenzvízteknőbe, hogy meggyőződhessen az akadálytalan elfolyásról. Figyeljen a helyes szögre a vágáskor. Távolítsa el a sorját. Helyezze a hollandi anyát a csőre. Peremezze meg a csövet. A Peremező szerszám R0A típusú hűtőközeghez Hagyományos peremező szerszám Befogós típus Befogós típus (merev típus) Szárnyas anyás típus (íves típus) A 0~0, mm,0~, mm,~,0 mm Pontosan a fenti módon kell elhelyezni! Ellenőrizze, hogy a peremezés jól sikerült-e. 9 FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

11 A perem belső felületének simának, repedésmentesnek kell lennie. A csővég kihajlásának egyenletesnek, tökéletesen kör alakúnak kell lennie. Ellenőrizze, hogy a hollandi anya jól illeszkedik-e. Hűtőközegcsövek Ne használjon a csőszereléshez ásványolajat. Vigyázzon, hogy ne kerüljön ásványolaj a rendszerbe, mert az csökkentené az egységek élettartamát. Ne használjon más készülékekből kibontott csöveket. Csak a készülékkel együtt szállított alkatrészeket használja fel. Ne szereljen az R0A egységre szárítót, ha az élettartamát meg szeretné őrizni. A szárítóanyag elbomláskor a rendszert károsítaná. A nem tökéletes peremezés hűtőközeg-szivárgást okozhat. Igazítsa egymáshoz a végeket, és húzza meg kézzel a hollandi anyákat, - fordulattal. Ezután szorítsa meg őket egészen nyomatékkulccsal. A perem és a hollandi anyák sérülésének és az ezzel járó gázszivárgás megelőzése érdekében a meghúzáshoz nyomatékkulcsot kell használni. A réz és a hőszigetelő anyagok kiválasztása Ha kereskedelemi forgalomban vásárolt rézcsöveket és szerelvényeket használ, az alábbiakra kell figyelni: Szigetelőanyag: polietilénhab Hőátadás: 0,0-0,0 W/mK (0,0-0,0 kcal/mh C) A hűtőközeg-gázcső felületének hőmérséklete elérheti a 0 C-ot. Eső Fal Le kell zárni. Ha nincs kéznél megfelelő dugasz, a csővéget szalaggal kell betekerni, hogy a szennyeződés és a víz ne juthasson be. Olyan szigetelőanyagot kell választani, amely ellenáll ekkora hőmérsékletnek. Mind a gáz-, mind a folyadékcsöveket szigetelni kell. A szigetelés méreteit az alábbi táblázat mutatja. Gáz oldal Folyadék oldal / osztályú 0 osztályú //0 osztályú K. átm. 9, mm K. átm.,7 mm K. átm. 6. mm Vastagság 0,8 mm Gázcső hőszigetelés Folyadékcső hőszigetelés / osztályú 0 osztályú //0 osztályú B. átm. - mm B. átm. -6 mm B. átm. 8-0 mm Vastagság min. 0,8 mm Nyomatékkulcs Villáskulcs Csőcsatlakozó Hollandi anya 7 A gázszivárgás megelőzése érdekében a peremet belülről és kívülről is be kell kenni hűtőgépolajjal. (Használjon R0A-hoz való hűtőgépolajat.) Hűtőgépolajjal itt bekenni Hollandi anya meghúzónyomatéka Gáz oldal Folyadék oldal /8" /" /",7~9,9 N m (~07 kgf cm) 9,~60, N m (0~6 kgf cm),~7, N m (~7 kgf cm) Gázcső Egységösszekötő vezetékek Folyadékcső Folyadékcső szigetelés Kondenzvíztömlő 6 Fedőszalag 7 Gázcső szigetelés 6 A gáz- és folyadékcsövek szigetelésére külön szigetelőtokot kell alkalmazni. Tudnivalók a csövek kezelésével kapcsolatban A csövek nyitott végeit óvni kell portól és nedvességtől. A csőíveket a lehető legkisebb hajlatúra kell tervezni. A hajlítást csőhajlítóval kell végezni. A hajlítási sugár nem lehet kisebb, mint 0-0 mm. FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-0

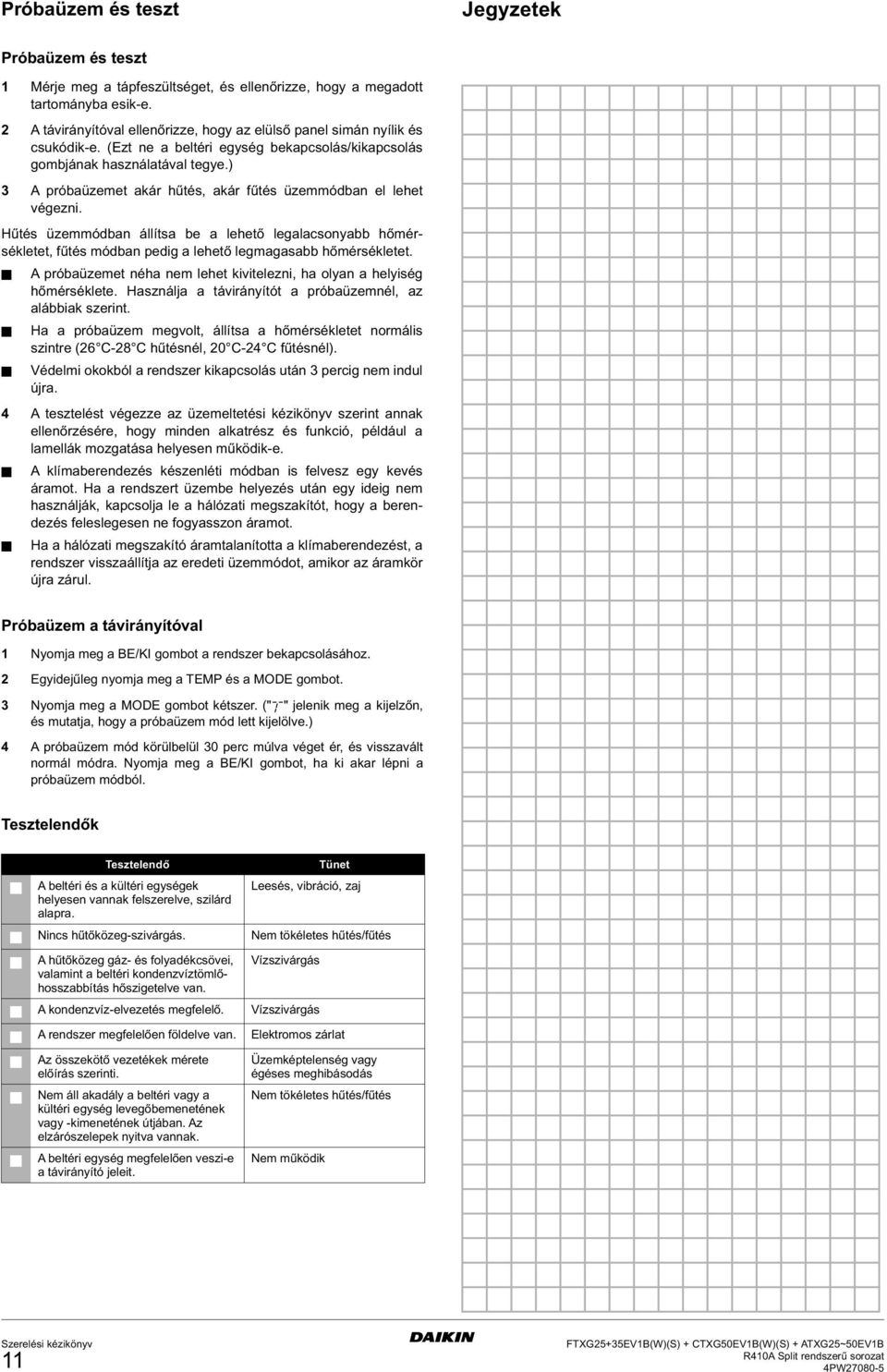

12 Próbaüzem és teszt Jegyzetek Próbaüzem és teszt Mérje meg a tápfeszültséget, és ellenőrizze, hogy a megadott tartományba esik-e. A távirányítóval ellenőrizze, hogy az elülső panel simán nyílik és csukódik-e. (Ezt ne a beltéri egység bekapcsolás/kikapcsolás gombjának használatával tegye.) A próbaüzemet akár hűtés, akár fűtés üzemmódban el lehet végezni. Hűtés üzemmódban állítsa be a lehető legalacsonyabb hőmérsékletet, fűtés módban pedig a lehető legmagasabb hőmérsékletet. A próbaüzemet néha nem lehet kivitelezni, ha olyan a helyiség hőmérséklete. Használja a távirányítót a próbaüzemnél, az alábbiak szerint. Ha a próbaüzem megvolt, állítsa a hőmérsékletet normális szintre (6 C-8 C hűtésnél, 0 C- C fűtésnél). Védelmi okokból a rendszer kikapcsolás után percig nem indul újra. A tesztelést végezze az üzemeltetési kézikönyv szerint annak ellenőrzésére, hogy minden alkatrész és funkció, például a lamellák mozgatása helyesen működik-e. A klímaberendezés készenléti módban is felvesz egy kevés áramot. Ha a rendszert üzembe helyezés után egy ideig nem használják, kapcsolja le a hálózati megszakítót, hogy a berendezés feleslegesen ne fogyasszon áramot. Ha a hálózati megszakító áramtalanította a klímaberendezést, a rendszer visszaállítja az eredeti üzemmódot, amikor az áramkör újra zárul. Próbaüzem a távirányítóval Nyomja meg a BE/KI gombot a rendszer bekapcsolásához. Egyidejűleg nyomja meg a TEMP és a MODE gombot. Nyomja meg a MODE gombot kétszer. (" " jelenik meg a kijelzőn, és mutatja, hogy a próbaüzem mód lett kijelölve.) A próbaüzem mód körülbelül 0 perc múlva véget ér, és visszavált normál módra. Nyomja meg a BE/KI gombot, ha ki akar lépni a próbaüzem módból. Tesztelendők Tesztelendő A beltéri és a kültéri egységek helyesen vannak felszerelve, szilárd alapra. Tünet Leesés, vibráció, zaj Nincs hűtőközeg-szivárgás. Nem tökéletes hűtés/fűtés A hűtőközeg gáz- és folyadékcsövei, valamint a beltéri kondenzvíztömlőhosszabbítás hőszigetelve van. Vízszivárgás A kondenzvíz-elvezetés megfelelő. Vízszivárgás A rendszer megfelelően földelve van. Elektromos zárlat Az összekötő vezetékek mérete előírás szerinti. Nem áll akadály a beltéri vagy a kültéri egység levegőbemenetének vagy -kimenetének útjában. Az elzárószelepek nyitva vannak. A beltéri egység megfelelően veszi-e a távirányító jeleit. Üzemképtelenség vagy égéses meghibásodás Nem tökéletes hűtés/fűtés Nem működik FTXG+EVB(W)(S) + CTXG0EVB(W)(S) + ATXG~0EVB R0A Split rendszerű sorozat PW7080-

13 NOTES
