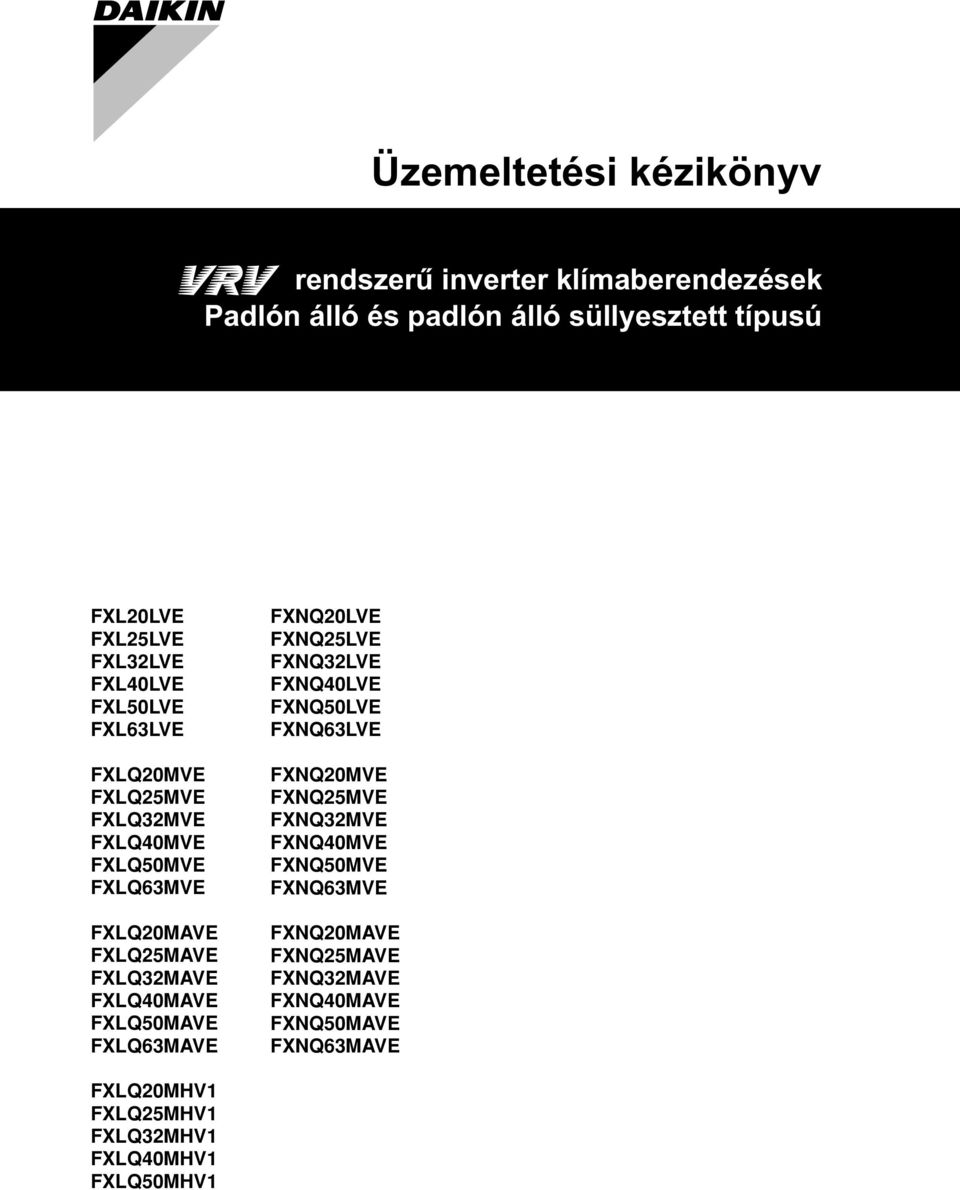

1 Üzemeltetési kézikönyv rendszerű inverter klímaberendezések FXL20LVE FXL25LVE FXL32LVE FXL40LVE FXL50LVE FXL63LVE FXLQ20MVE FXLQ25MVE FXLQ32MVE FXLQ40MVE FXLQ50MVE FXLQ63MVE FXLQ20MAVE FXLQ25MAVE FXLQ32MAVE FXLQ40MAVE FXLQ50MAVE FXLQ63MAVE FXNQ20LVE FXNQ25LVE FXNQ32LVE FXNQ40LVE FXNQ50LVE FXNQ63LVE FXNQ20MVE FXNQ25MVE FXNQ32MVE FXNQ40MVE FXNQ50MVE FXNQ63MVE FXNQ20MAVE FXNQ25MAVE FXNQ32MAVE FXNQ40MAVE FXNQ50MAVE FXNQ63MAVE FXLQ20MHV FXLQ25MHV FXLQ32MHV FXLQ40MHV FXLQ50MHV

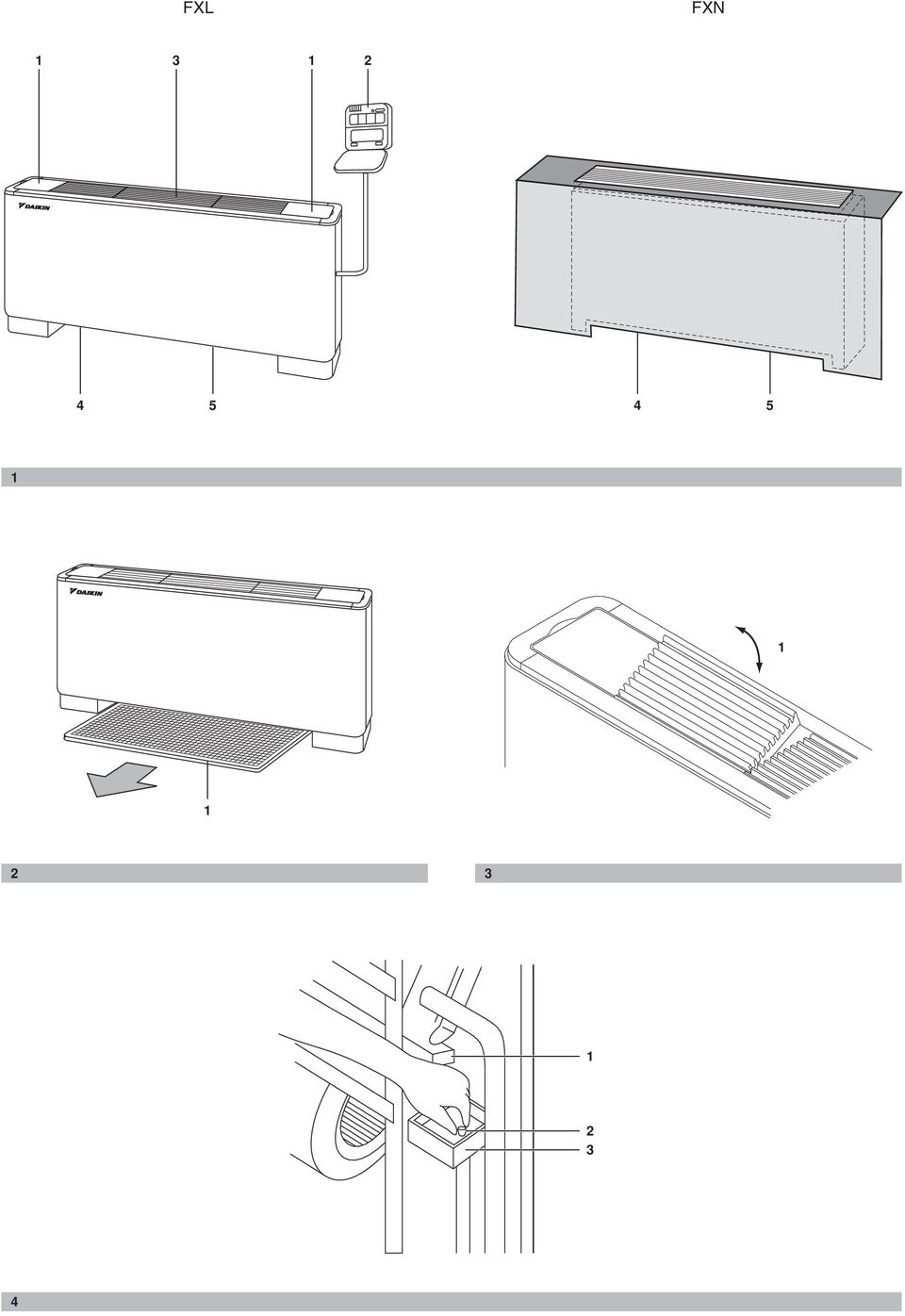

2 FXL FXN

3 FXL+FXN20~63LVE FXLQ+FXNQ20~63MVE FXLQ+FXNQ20~63MAVE FXLQ20~50MHV VRV rendszerű inverter klímaberendezések Üzemeltetési kézikönyv Fontos információk a használt hűtőközeggel kapcsolatban Ez a készülék fluortartalmú, üvegházhatást okozó gázokat tartalmaz, melyekre a Kiotói Jegyzőkönyv vonatkozik. Hűtőközeg típusa: R40A GWP () érték: 975 Hűtőközeg típusa: R407C GWP () érték: 652,5 () GWP = globális felmelegedési potenciál (Global Warming Potential) Európai uniós és helyi jogszabályok a hűtőközeg-szivárgás rendszeres időközönkénti ellenőrzését tehetik kötelezővé. További információkért forduljon a helyi márkaképviselethez. Biztonsági előírások Tartsa be az előírásokat. Olvassa el figyelmesen ezt az üzemeltetési kézikönyvet, mielőtt a berendezést használatba venné A klímaberendezés kategóriája "nem általános célú berendezés". Köszönjük, hogy Daikin gyártmányú légkondicionálót választott. Olvassa el figyelmesen ezt az üzemeltetési kézikönyvet, mielőtt a klímaberendezést használatba venné. Leírja az egység rendeltetésszerű használatát, és segít az esetleg felmerülő problémák megoldásában. Ez a kézikönyv csak a beltéri egységre vonatkozik. A rendszerleírást a kültéri egység üzemeltetési kézikönyve egészíti ki. Elolvasás után tegye olyan helyre, ahol később is megtalálja. Az alábbiakban leírt tudnivalók a következő két kategóriába sorolhatók. Minden tudnivaló lényegében fontos információkat tartalmaz a biztonságos használatról. Feltétlenül tartsa be a tudnivalók előírásait. A FIGYELMEZTETÉSEK figyelmen kívül hagyása komoly következményekkel járhat, akár súlyos sérüléssel vagy halállal. A TUDNIVALÓK figyelmen kívül hagyása sérüléssel vagy a berendezés károsodásával járhat. TUDNIVALÓK Ne legyen semmilyen tárgy a kültéri egység közvetlen közelében, és nem szabad megengedni, hogy falevelek vagy egyéb szemét gyűljön fel az egység környezetében. A falevelek melegágyai a rovaroknak, amelyek azután bejuthatnak a berendezésbe. Ha bejutnak a berendezésbe, akkor ezek az élőlények működészavarokat okozhatnak, sőt füstölést vagy tüzet is, ha eljutnak az elektromos alkatrészekig. Az alkatrészek neve (Lásd:. ábra) Kezelőpanel fedele 2 Távirányító 3 Levegőkimenet 4 Levegőbemenet 5 Levegőszűrő a levegőbemeneten Karbantartás FIGYELMEZTETÉS A karbantartási munkákat csak egy képesített szerelő végezheti el. Mielőtt a csatlakozókhoz hozzáférne, minden tápáramkört meg kell szakítani. A külön rendelhető alkatrészeket csak szakember szerelheti be. Csak a gyártó által ajánlott külön rendelhető alkatrészeket szabad használni. A saját elképzelés szerinti üzembe helyezés szivárgást, áramütést vagy tüzet okozhat. TUDNIVALÓK A klímaberendezés tisztítása előtt ki kell kapcsolni a berendezést, és le kell kapcsolni a főkapcsolót. Ellenkező esetben áramütés vagy sérülés keletkezhet. Ne mossa a klímaberendezést vízzel! Ellenkező esetben áramütés keletkezhet. Nem szabad a berendezést nyitott ablak mellett órákon át üzemeltetni. Ez kondenzvíz-képződést okozhat. Ne tegyen semmilyen tárgyat a klímaberendezésre. Ha a tárgy leesik vagy felborul, az balesetet és sérülést okozhat. Ne tegyen semmilyen vizet tároló tárgyat a klímaberendezésre. Ha a tárgyból a víz kifolyik, akkor a berendezés meghibásodhat, illetve áramütés vagy tűz keletkezhet. Nem szabad a berendezést úgy használni, hogy a kezelőpanel fedele fel van nyitva. Ha víz kerül a panelen belülre, akkor a berendezés meghibásodhat vagy áramütés keletkezhet. A klímaberendezés tisztításával kapcsolatban kérjen tanácsot az üzembe helyezést végző cégtől. A szakszerűtlenül végzett tisztítás miatt eltörhetnek műanyag alkatrészek, és vízszivárgás vagy áramütés keletkezhet. FXL(Q)+FXN(Q)20~63(L)(M)VE + FXLQ+FXNQ20~63MAVE + FXLQ20~50MHV VRV rendszerű inverter klímaberendezések 4PW7788-C Üzemeltetési kézikönyv

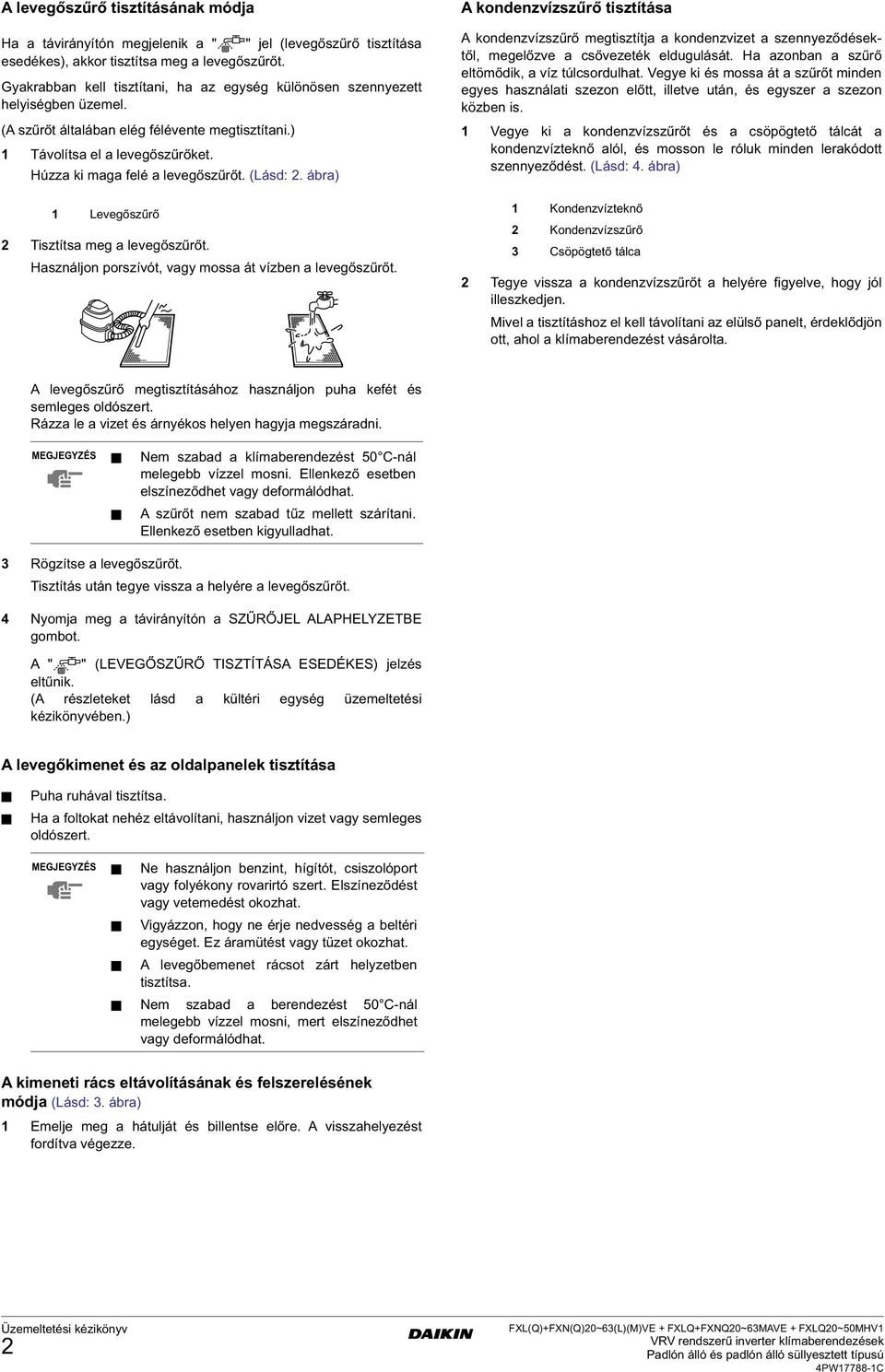

4 A levegőszűrő tisztításának módja Ha a távirányítón megjelenik a " " jel (levegőszűrő tisztítása esedékes), akkor tisztítsa meg a levegőszűrőt. Gyakrabban kell tisztítani, ha az egység különösen szennyezett helyiségben üzemel. (A szűrőt általában elég félévente megtisztítani.) Távolítsa el a levegőszűrőket. Húzza ki maga felé a levegőszűrőt. (Lásd: 2. ábra) Levegőszűrő 2 Tisztítsa meg a levegőszűrőt. Használjon porszívót, vagy mossa át vízben a levegőszűrőt. A kondenzvízszűrő tisztítása A kondenzvízszűrő megtisztítja a kondenzvizet a szennyeződésektől, megelőzve a csővezeték eldugulását. Ha azonban a szűrő eltömődik, a víz túlcsordulhat. Vegye ki és mossa át a szűrőt minden egyes használati szezon előtt, illetve után, és egyszer a szezon közben is. Vegye ki a kondenzvízszűrőt és a csöpögtető tálcát a kondenzvízteknő alól, és mosson le róluk minden lerakódott szennyeződést. (Lásd: 4. ábra) Kondenzvízteknő 2 Kondenzvízszűrő 3 Csöpögtető tálca 2 Tegye vissza a kondenzvízszűrőt a helyére figyelve, hogy jól illeszkedjen. Mivel a tisztításhoz el kell távolítani az elülső panelt, érdeklődjön ott, ahol a klímaberendezést vásárolta. A levegőszűrő megtisztításához használjon puha kefét és semleges oldószert. Rázza le a vizet és árnyékos helyen hagyja megszáradni. MEGJEGYZÉS Nem szabad a klímaberendezést 50 C-nál melegebb vízzel mosni. Ellenkező esetben elszíneződhet vagy deformálódhat. A szűrőt nem szabad tűz mellett szárítani. Ellenkező esetben kigyulladhat. 3 Rögzítse a levegőszűrőt. Tisztítás után tegye vissza a helyére a levegőszűrőt. 4 Nyomja meg a távirányítón a SZŰRŐJEL ALAPHELYZETBE gombot. A " " (LEVEGŐSZŰRŐ TISZTÍTÁSA ESEDÉKES) jelzés eltűnik. (A részleteket lásd a kültéri egység üzemeltetési kézikönyvében.) A levegőkimenet és az oldalpanelek tisztítása Puha ruhával tisztítsa. Ha a foltokat nehéz eltávolítani, használjon vizet vagy semleges oldószert. MEGJEGYZÉS Ne használjon benzint, hígítót, csiszolóport vagy folyékony rovarirtó szert. Elszíneződést vagy vetemedést okozhat. Vigyázzon, hogy ne érje nedvesség a beltéri egységet. Ez áramütést vagy tüzet okozhat. A levegőbemenet rácsot zárt helyzetben tisztítsa. Nem szabad a berendezést 50 C-nál melegebb vízzel mosni, mert elszíneződhet vagy deformálódhat. A kimeneti rács eltávolításának és felszerelésének módja (Lásd: 3. ábra) Emelje meg a hátulját és billentse előre. A visszahelyezést fordítva végezze. Üzemeltetési kézikönyv 2 FXL(Q)+FXN(Q)20~63(L)(M)VE + FXLQ+FXNQ20~63MAVE + FXLQ20~50MHV VRV rendszerű inverter klímaberendezések 4PW7788-C

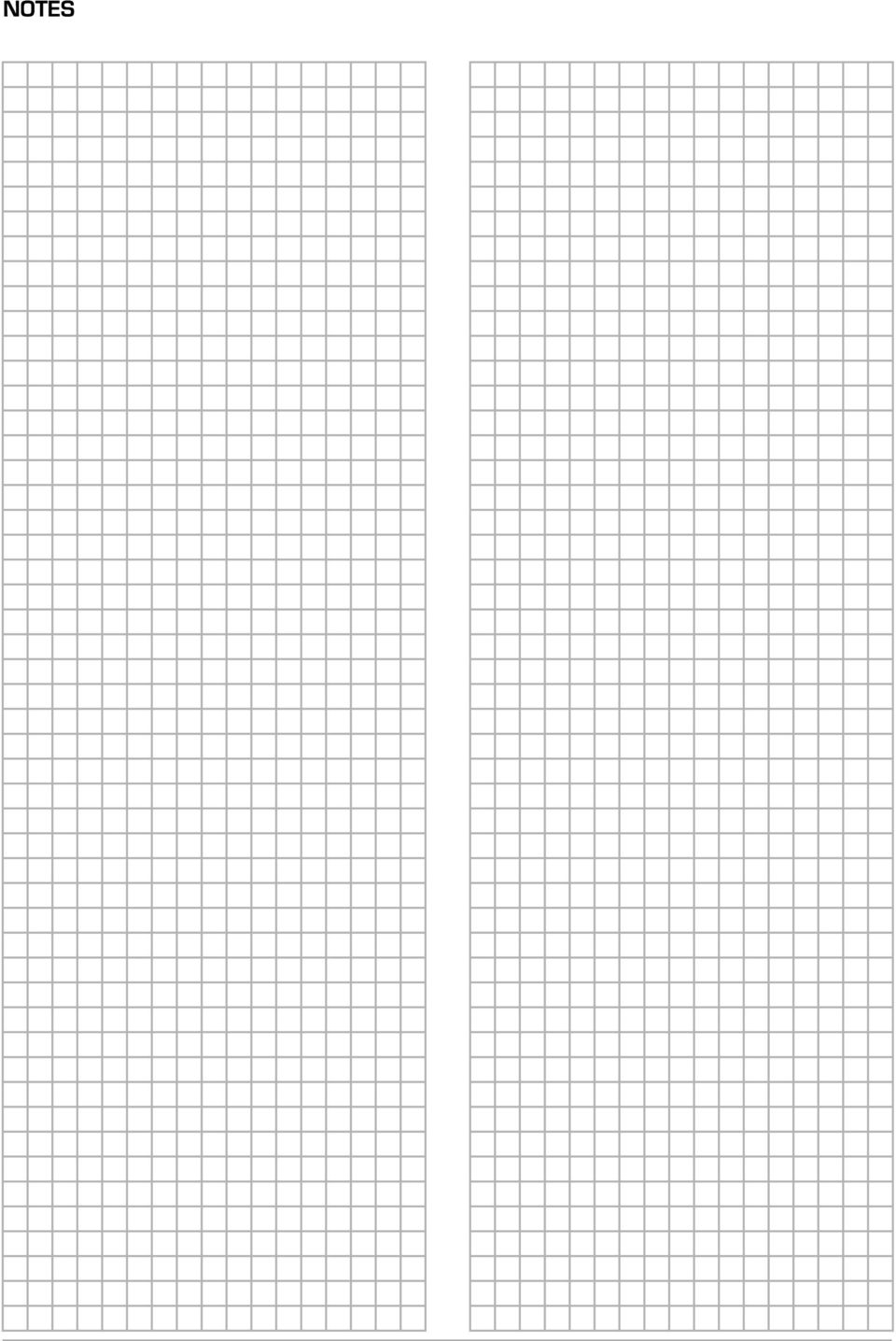

5 NOTES

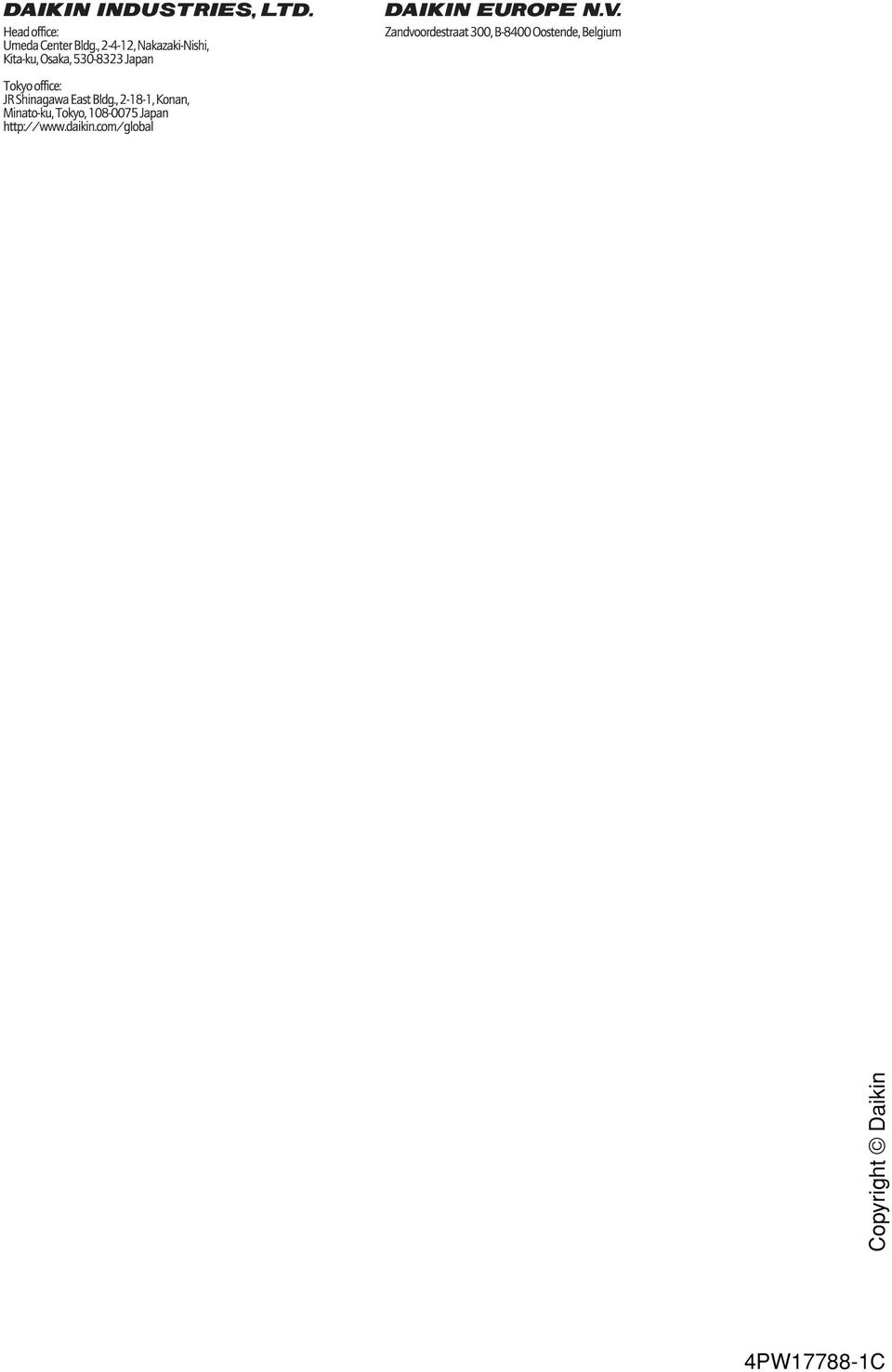

6 Copyright Daikin 4PW7788-C
