GOLYÓS SZELEP D Sorozat Telepítési, Karbantartási és Üzemeltetési Utasítások

Átírás

1 GOLYÓS SZELEP D Sorozat Telepítési, Karbantartási és Üzemeltetési Utasítások 1 D 71 hu 4/2013

2 2 1 D 71 hu Tartalomjegyzék 1 ÁLTALÁNOS TUDNIVALÓK A kézikönyv terjedelme A szelep leírása Szelep jelölések Mûszaki specifikációk CE jelölés Újrahasznosítás és hulladékkezelés Biztonsági óvintézkedések SZÁLLÍTÁS, ÁTVÉTEL ÉS TÁROLÁS FELSZERELÉS ÉS ÜZEMBEVÉTEL Általános tudnivalók A szelep beszerelése a csõvezetékbe Mûködtetõ szerkezet Beüzemelés KARBANTARTÁS Általános tudnivalók A beszerelt szelep karbantartása Távolítsa el a mûködtetõ szerkezetet a szeleprõl A szelep eltávolítása a csõvezetékbõl A szelep szétszerelése A szelep alkatrészeinek eltávolítása és ellenõrzése A szelep újra-összeszerelése A SZELEP TESZTELÉSE AZ INDÍTÓSZERKEZET BESZERELÉSE Általános tudnivalók M indítószerkezet B1C indítószerkezet B1J indítószerkezet Más gyártók indítószerkezeteinek beszerelése MÛKÖDÉSI ZAVAROK ESZKÖZÖK PÓTALKATRÉSZEK RENDELÉSE BONTOTT NÉZET ÉS AZ ALKATRÉSZEK LISTÁJA D2 szelepek, T és S konstrukciók D2 szelepek, H konstrukció D1F szelepek MÉRETEK ÉS TÖMEGEK TÍPUSKÓD...21 ELSZÖR EZEKET AZ UTASÍTÁSOKAT OLVASSA EL! Ezek az utasítások a szelep biztonságos kezelésére és üzemeltetésére vonatkoznak. Ha további segítségre van szüksége, kérjük, vegye fel a kapcsolatot a gyártóval vagy a gyártó képviselõjével. A címeket és a telefonszámokat a hátsó borítón találja. Lásd a címet is a legfrissebb dokumentációért. ÕRIZZE MEG EZEKET AZ UTASÍTÁSOKAT! A változtatás joga fenntartva. Az összes védjegy az adott tulajdonos birtokát képezi.

3 1 D 71 hu 3 1 ÁLTALÁNOS TUDNIVALÓK 1.1 A kézikönyv terjedelme Jelen kézikönyv elengedhetetlen információkat tartalmaz a D sorozatú golyós szelepekrõl. Az indítószerkezetekkel és más berendezésekkel kapcsolatos további információért, melyeket csak röviden érintettünk, kérjük nézze meg azok különálló kézikönyveit beszerelésükkor, használatukkor és karnantartásukkor. MEGJEGYZÉS: A szelep adott alkalmazásra való kiválasztása az egyes nézõpontok alapos és részletes átgondolását igényli. Pl. a Q2G-kiegyenlítõ a viszonylag tiszta gáz alkalmazásokra való, jegyezze meg a dugulás lehetõségét. A termék jellegébõl adódóan ez a kézikönyv nem tud minden egyes egyedi helyzetet lefedni, mely a szelepvezérlõ telepítése, használata és szervizelése során bekövetkezhet. Ha bármilyen kérdése van a szelep használatával vagy alkalmazásával kapcsolatban, lépjen kapcsolatba a Metso automatizálás üzletággal további információért. 1.2 A szelep leírása A D sorozatú szelepek, flansolt golyós szelepek. A test két szimmetrikus részbõl áll, melyek csavarokkal vannak egymáshoz rögzítve. A golyó és a kar, egy darabból állnak. Nagy méretû alacsony súrlódású csapágyak biztosítják a megbízhatóságot és a hosszú karbantartási intervallumokat. A szelepeknek rugós terhelésû foglalataik vannak, melyek vagy lágyak, vagy fémbõl készültek. A szelepek lekapcsolási és vezérlési alkalmazásokra használhatók. Ábra 1 A D sorozatú szelep felépítése 1.3 Szelep jelölések A törzs jelölések a törzsön vagy a törzs oldalán pecsételve találhatóak. Az azonosító tábla (2. ábra) a szelep flanshoz vannak csatlakoztatva. Az azonosító táblán a következõ jelölések vannak: 1 A törzs anyaga 2 A golyó anyaga 3 A kar anyaga 4 A foglalat anyaga 5. Maximális üzemi hõmérséklet 6. Minimális üzemi hõmérséklet 7. Maximális lekapcsolási nyomás különbség 8. Típuskód 9. A szelepgyártási alkatrészek listájának száma 10. Nyomáskategória Ábra 2 ATTENTION: BODY TRIM SHAFT SEAT 1.4 Mûszaki specifikációk Teljes hosszúság: ASME B 16.10, API 6D Törzsméretek: ASME 150, 300 és 600 Osztály Maximális nyomáskülönbség: Lásd 3. és 4. ábra. Hmérséklettartomány: Lásd 3. és 4. ábra. Áramlási irány: egy-ültetésû: felsõ oldal dupla-ültetésû: szabad áramlási irány Szivárgási arány: fém-ültetésû (1) (2) (3) (5) (6) (7) (8) (9) (10) READ INSTRUCTIONS BEFORE INSTALLATION OR SERVICING. CONTACT METSO AUTOMATION FOR COPY. (4) t max. t min. ps Azonosító tábla TYPE No. RATING MADE BY METSO AUTOMATION ASME V. Osztály ISO 5208 szivárgási arány D, C, vagy B lágy-ültetésû API-598 (1970) Méretek: lásd a 11. részt Tömeg: lásd a 11. részt XXXX

4 4 1 D 71 hu p(bar) Temperature ( F) p(psi) Ábra 3 Ábra Temperature ( C) A törzs nyomási/hõmérsékleti görbéi, ASTM A216 gr. WCB anyag A törzs nyomási/hõmérsékleti görbéi, ASTM A351 gr. CF8M anyag 1.5 CE jelölés #600 #300 #150 A szelep megfelel a nyomástartó berendezésekrõl szóló 97/ 23/EK Európai Irányelvnek, és az abban foglaltaknak megfelelõen került jelölésre. 1.6 Újrahasznosítás és hulladékkezelés A szelep legtöbb alkatrésze újrahasznosítható, ha anyaguk szerint szétválogatják azokat. A legtöbb alkatrészen fém jelölés található. Az anyagok listája mellékelve van a szelephez. Ezen kívül különálló újrahasznosítási és hulladékkezelési utasítások állnak rendelkezésre a gyártónál. A szelep díj ellenében vissza is juttatható a gyártóhoz újrahasznosítás és hulladékkezelés céljából Temperature ( F) p(bar) p(psi) #600 #300 # Temperature ( C) Biztonsági óvintézkedések Soha ne lépje túl a teljesítmény korlátozásokat! A szelepen megjelölt korlátozások túllépése károkat okozhat a szelepben, vagy akár ellenõrizetlen nyomásfelszabadulást is. Ez károkat vagy személyi sérülést okozhat. Ne távolítsa el vagy szerelje szét a nyomás alatt álló szelepet! A nyomás alatt álló szelep eltávolítása vagy szétszerelése ellenõrizetlen nyomás-felszabadulást eredményez. Mindig kapcsolja ki a csõvezetéket, engedje ki a nyomást és távolítsa el a közeget a szelep eltávolítása vagy szétszerelése elõtt. Azonosítsa a közeget, védje önmagát és a környezetet bármilyen káros vagy mérgezõ anyagtól. Akadályozza meg a közeg csövekbejutását a karbantartás során. Ennek elhanyagolása károkat vagy személyi sérülést okozhat. Ügyeljen a szelep vágó mozgásaira! Tartsa kezét, egyéb testrészeit, szerszámait vagy egyéb tárgyait a nyitott áramlási nyílásoktól távol. Biztosítsa azt is, hogy ne kerüljön idegen anyag a csõvezetékbe. Zárja le és csatlakoztassa le az indítószerkezet nyomásellátását a karbantartás idejére. Ennek elhanyagolása károkat vagy személyi sérülést okozhat. Védje magát a zajtól! A szelep zajt kelthet a csõvezetékben. Ennek szintje az alkalmazástól függ, és mérhetõ vagy kiszámolható a Metso Nelprof számítógépes program segítségével. A zajszintre vonatkozó foglalkozásegészségügyi szabályokat figyelembe kell venni. Óvakodjon a szélsõséges hõmérsékletektõl! A szelep törzs nagyon hideg vagy nagyon forró lehet. Védje az embereket a fagyási vagy égési sérülésektõl. A szelep vagy a szelep csomag kezelése közben emlékezzen annak tömegére! Ne emelje a szelepet vagy a szelep egységet a mozgató szerkezetnél, pozicionálónál, korlátozó kapcsolónál vagy annak csõvezetékénél fogva. A szelep emelésénél, helyezze az emelõ hevedereket a szeleptörzs köré. Lásd 5. ábra. A leesõ részegységek károkat vagy személyi sérülést okozhatnak. A szelep tömegek a 11. részben láthatók. Kövesse a megfelelõ kezelési és szervizelési eljárásokat az oxigénszelepek kezelése során.

5 1 D 71 hu 5 2 SZÁLLÍTÁS, ÁTVÉTEL ÉS TÁROLÁS5 Ellenõrizze a szelepet és a kapcsolódó berendezést, hogy nem sérültek-e meg szállítás közben. A szelep beszerelése elõtt, tartsa azt beltérben, megfelelõ helyen. Ne szállítsa a szelepet annak rendeltetési helyére és ne távolítsa el az áramlási nyílások védõsapkáit csak közvetlenül a szelep telepítse elõtt. A szelep nyitott állapotban kapható. Ne emelje a szelepet vagy a szelep egységet a mozgató szerkezetnél, pozicionálónál, korlátozó kapcsolónál vagy annak csõvezetékénél fogva. A szelep emelésénél, helyezze az emelõ hevedereket a szeleptörzs köré. Lásd 5. ábra. HELYES A csõvezeték megfelelõ alátámasztása csökkenti a csõvezeték vibrációjából származó feszültséget. Az alacsony vibráció biztosítja a pozícionáló megbízható mûködését is. Egy nem támasztott szelepet könnyebb karbantartani. Mindemellett, alátámaszthatja a szelep törzset hagyományos csõbilincsekkel és támasztékokkal. Ne rögzítse az alátámasztást a flans csapszegekhez vagy a mûködtetõ szerkezethez Hegesztett végû szelep beszerelése A szelepeket hagyományos hegesztési módszerek használatával szereleik be a csõvezetékbe. A csatlakozások hegesztése vagy lágyítása közben, vigyázzon arra, hogy a törzs a PTFE-ben vagy a gumi tömítések hõmérséklete ne haladja meg az ilyen típusú anyagok megengedett hõmérsékletét, azaz a 120 C-ot. A hõmérséklet növekedése megakadályozható a hegesztés közben a törzsre tekert nedves védõruhával. 6. ábra. HELYTELEN Ábra 5 A szelep csomag felemelése 3 FELSZERELÉS ÉS ÜZEMBEVÉTEL 3.1 Általános tudnivalók Távolítsa el az áramlási nyílások védõsapkáit és ellenõrizze a szelepet, hogy nem került-e bele piszok a szállítás és tárolás során. 3.2 A szelep beszerelése a csõvezetékbe A szelep és a szelep csomag nehéz. Errõl ne felejtkezzen el, amikor kezeli azokat. A szelep beszerelése elõtt, öblítéssel vagy fújással tisztítsa meg a csöveket. Az átöblítés során teljesen tartsa nyitva a szelepet. Bármilyen piszok, mint a homok vagy a hegesztési elektróda darabjai, károsíthatják a foglalatot vagy a golyó szorító felületét. MEGJEGYZÉS: Mindig megfelelõ flans tömítéseket használjon. Ellenõrizze, hogy a csõvezeték más részein, milyen tömítéseket használtak. Ábra 6 A szeleptest nedves védõruhába tekerve a hegesztés során A hegesztett végû szelepek, ha szükséges, réteges vagy íves támasztékkal, lehetõség szerint a gépesített oldalon, vagy (7. ábra) a csõvezetlék szelep melletti részén. A hegesztés után, a csöveket alaposan meg kell tisztítani és ki kell fújni a szelep mûködtetése elõtt. A próbamûködés után, a szelepet "nyitott" pozícióban kell hagyni mindaddig, amíg a folyamatot el nem kezdik. Ha a szelep a teszt mûködés során eldugul, nyissa ki azt és öblítse át egy erõreljes vízsugárral. MEGJEGYZÉS: Ne próbálja a csõvezeték nem megfelelõ elhelyezkedését flans csapszegekkel korrigálni. A szelep, a mûködtetõ szerkezet, vagy a pozícionáló mûködését nem befolyásolja az áramlási irány vagy a szelep helyzete. Ennek ellenére se szerelje be a szelepet lefelé mutató karral. Az lehetõvé tehetné a csõvezeték alján található piszok bekerülését a kar és a törzs közé, és megrongálhatná az úszó egységet. Ábra 7 Hegesztett végû szelep alátámasztása

6 6 1 D 71 hu A szelep szigetelése Amennyiben szükséges, a szelep szigetelhetõ. A szigetelés nem nyúlhat a szeleptest felsõ szintje fölé, lásd a 8. ábra. Szigetelési határ Ábra 8 A szelep szigetelése 3.3 Mûködtetõ szerkezet MEGJEGYZÉS: Az indítószerkezet beszerelésekor ellenõrizze, hogy a szelep csomag megfelelõen mûködik-e. A mûködtetõ szerkezet beszerelésérõl szóló további információért lásd a 6. részt, vagy a mûködtetõ szerkezet különálló utasításait. A golyó zárt állapotát a következõképpen jelzik: a mûködtetõ szerkezeten található jelzéssel, vagy egy rovátkával a golyó kar végénél (párhuzamosan a áramlási nyílással). Ha nem biztos a jelzésben, ellenõrizze a folyásirányt a rovátkánál. Ha lehetõség van rá, szerelje be a szelepet oly módon, hogy az a helyén maradjon akkor is, ha a mûködtetõ szerkezetet eltávolítják. Rögzítse a mûködtetõ szerkezet hengerét függõleges helyzetben. A mûködtetõ szerkezet nem érintkezhet a csõvezetékkel, mivel a csõvezeték vibrálása károsíthatja azt, vagy hatással lehet annak mûködésére. 3.4 Beüzemelés Üzembevétel elõtt, ellenõrizze a szelepeket és a csõvezetéket, nehogy bármilyen szennyezõdés vagy idegen anyag legyen benne. Öblítse ki alaposan a csõvezetéket, és öblítés közben, tartsa teljesen nyitva a szelepet. Ellenõrizze az összes összeköttetést, csövet és kábelt. Ellenõrizze a mûködtetõ szerkezet, a pozícionáló és a végkapcsoló beállításait. A mûködtetõ szerkezet beállításaihoz, lásd a 6. részt. Más eszközök tekintetében, nézze meg azok önálló kézikönyveit. Amennyiben szükséges, húzza meg az úszó egységet. 4 KARBANTARTÁS 4.1 Általános tudnivalók Ismerkedjen meg a biztonsági óvintézkedésekkel az 1.7. részben, mielõtt bármilyen karbantartást végezne! A szelep és a szelep csomag nehéz. Errõl ne felejtkezzen el, amikor kezeli azokat. MEGJEGYZÉS: Mindig eredeti alkatrészeket használjon a szelep megfelelõ mûködésée érdekében. Habár a szelepnek nincs szüksége rendszeres karbantartásra, Önnek idõrõl idõre ellenõriznie kell az úszó egység szorosságát, ha szükséges, végezzen el pár egyszerû karbantartási mûveletet. Ez a fejezet leírja azokat a mûveleteket, melyeket a szelep használója elvégezhet. A zárójelekben található számok a bontott nézetre és a 10. részben található listára vonatkoznak. MEGJEGYZÉS: A gyártóhoz javításra visszaküldött szelepek nem lehetnek szétszerelve. Alaposan tisztítsa meg a szelepet kívül és belül, a biztonság érdekében, és tudassa a gyártóval az alkalmazott közeg típusát. 4.2 A beszerelt szelep karbantartása Úszó egység Cserélje ki az úszó egységet (69) ha az anya meghúzása nem állítja meg a szivárgást. Bizonyosodjon meg arról, hogy a szelep nyomásmentesítve van, és távolítsa el a mûködtetõ szerkezetet. Ezután távolítsa el a meglévõ úszó egységet egy olyan szerszámmal mely nem rongálja meg a szorítófelületeket. Telepítse az új úszó egységet a és részekben leírtak szerint Törzs és kupak csatlakozás Abban az esetben, ha a törzs csatlakozása szivárog, húzza meg a csavarokat a részben található nyomatékokkal A golyó elfordítása Ha a golyó zárófelülete annyira megsérült, hogy zárt állapotban is szivárog, fordítsa el a golyót 180 fokkal. Ne felejtkezzen el a mûvelet a mûködtetõ szerkezetre gyakorolt hatását. Amennyiben a szivárgás folytatódik, küldje el a golyót a gyártóhoz javításra. Ne fordítson el golyót Q csillapítóval. További utasításokért, lépjen kapcsolatba a gyártóval.

7 1 D 71 hu Távolítsa el a mûködtetõ szerkezetet a szeleprõl A szelep csomag nehéz Errõl ne felejtkezzen el, amikor kezeli azt. MEGJEGYZÉS: A megfelelõ összeszerelés biztosítása érdekében, figyelje meg a mûködtetõ szerkezet és a pozícionáló/végkapcsoló szelephez mért pozícióját, mielõtt a mûködtetõ szerkezetet eltávolítja. Általában az a könnyebb, eltávolítani a mûködtetõ szerkezetet és annak támasztóját, a szelep csõvezetékbõl való kiszerelése elõtt. Amennyiben a csomag kisebb, vagy nem könnyen elérhetõ, jobb, ha egyszerre az egész csomagot eltávolítja. Zárja el és csatlakoztassa le a mûködtetõ szerkezet nyomásellátását, majd távolítsa el a vezérlõ kábeleket és csöveket a csatlakozóikból. Lazítsa meg a konzol csavarokat. Távolítsa el a mûködtetõ szerkezetet a szeleprõl egy a gyártótól megrendelhetõ kiemelõvel (lásd a "Szerszámok" c. fejezetet). Lásd 9. ábra. Távolítsa el a konzolt és a csatlakozókat. Ábra 9 Az indítószerkezet eltávolítása a kiemelõ segítségével 4.4 A szelep eltávolítása a csõvezetékbõl Ne távolítsa el vagy szerelje szét a nyomás alatt álló szelepet! Bizonyosodjon meg arról, hogy a csõvezeték üres és nyomásmentesített, és hogy nem folyik bele közeg, amíg a szelep nincs újra rendes pozícióban. Óvatosan csatlakoztassa a köteleket,, lazítsa meg a csõ flans csavarokat és emelje fel a szelepet a kötelek segítségével. Bizonyosodjon meg arról, hogy megfelelõen emeli fel a szelepet. Lásd még a 5. ábrát. 4.5 A szelep szétszerelése Helyezze a szelepet annak flansára egy tiszta vízszintes fa, farost vagy mûanyag felületre. Amennyiben szükséges, támassza meg az indítószerkezetet, hogy ne tudjon elforduni, mikor a rögzítõ csavarokat eltávolítják. Távolítsa el a mûködtetõ szerkezetet, ha az még mindig a szelephez van csatlakoztatva. Távolítsa el a szelep rögzítõcsavarjait. Ütögetve lazítsa meg a golyó kar végi kulcsot. Távolítson el minden maradványt a kulcsnyílás széleirõl. Lazítsa meg az úszó egység anyáit és a kupak meghúzó csavarjait, majd húzza el a kupakot a golyó kartól. Távolítsa el a csavarokat melyek a törzs két felét összetartja és emelje fel a felsõ felét annak flansára. 4.6 A szelep alkatrészeinek eltávolítása és ellenõrzése Golyó A szállítás és az ellenõrzés megkönnyítése érdekében, a >DN300 (12") golyóknak vagy egy menetes lyuk a kar végén egy szemescsavarhoz. Emelje fel a golyót a törzsrõl egy puha felületre és tisztítsa meg. Ellenõrizze a golyó kar tömítéseit és a csapágy felületeit. Távolítson el minden apró karcolást és piszkot egy csiszolóvászonnal. Reszelje le az esetleges egyenetlenségeket a kar kulcsnyílásról. Ha a golyón tömítésein és perselyén mély karcolások vannak, vagy azt nem gömb alakúnak találja, azt javításra vissza kell küldeni a gyártóhoz Csapágyak Ellenõrizze a csapágyakat. A PFTE csapágyaknál a rozsdamentes acél hálónak nem szabad látszania Foglalatok Fordítsa a törzset fejjel lefelé és válassza le a foglalatot oly módon, hogy egy gumi- vagy mûanyagkalapáccsal az áramlási nyíláson keresztül megütögeti azt. Tisztítsa meg és ellenõrizze a szorító felületeket Törzs és kupak Ábra 10 Mindig cserélje le a törzs és a kupak tömítéseit karbantartás közben. Távolítsa el a meglévõ tömítéseket minden tömítõ felületrõl és alaposan tisztítsa meg a felületeket. Ne kerekítse le az éles széleket a törzs csatlakozása és a kupak tömítési felületeinek satlakozási pontjánál, mert az szivárgást okozhat. Lásd 10. ábra. Távolítsa el a kupakból a tömítést, például egy csavarhúzóval. Tömítési felületek A széleknek éleseknek kell maradniuk.

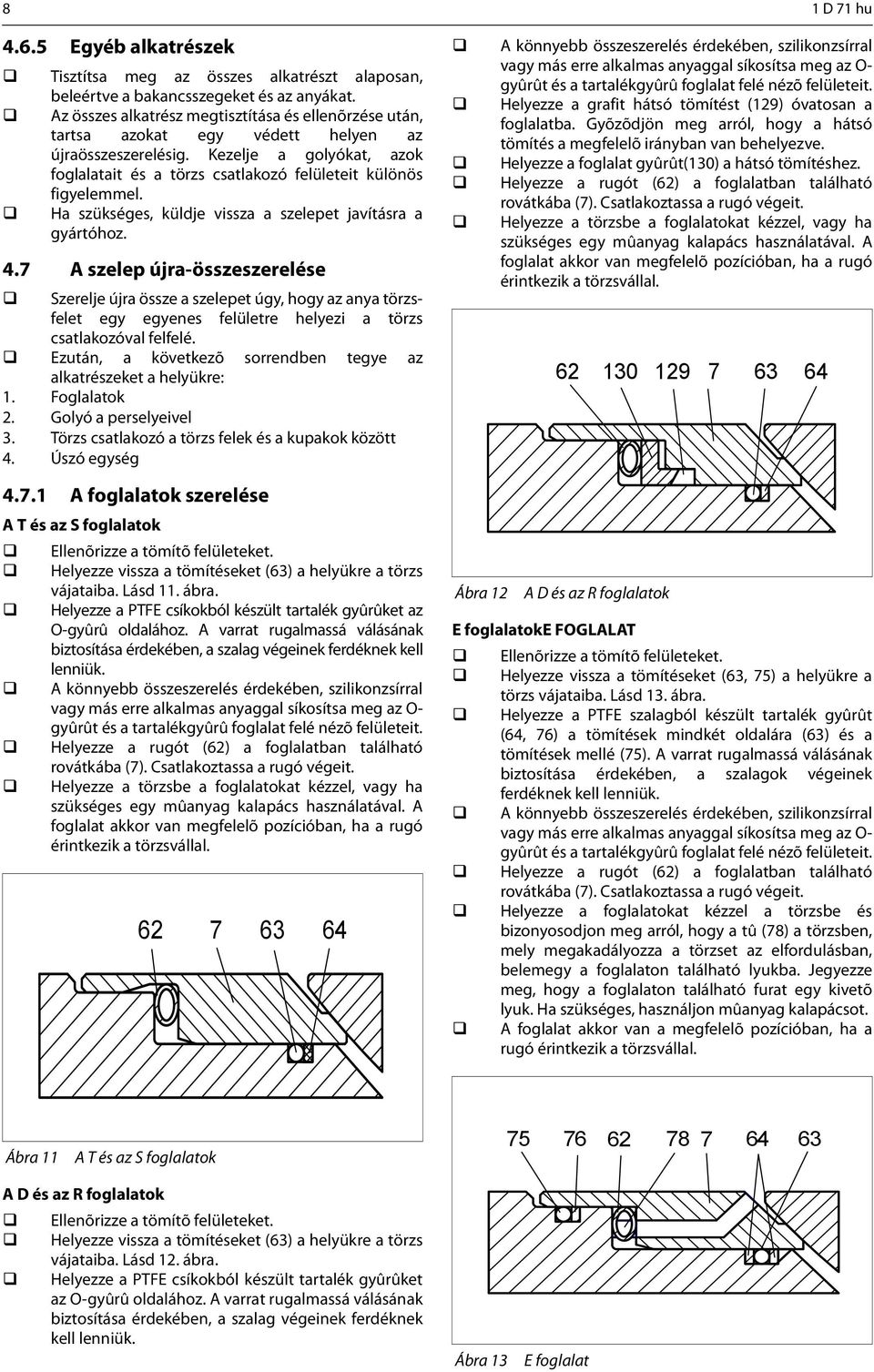

8 8 1 D 71 hu Egyéb alkatrészek Tisztítsa meg az összes alkatrészt alaposan, beleértve a bakancsszegeket és az anyákat. Az összes alkatrész megtisztítása és ellenõrzése után, tartsa azokat egy védett helyen az újraösszeszerelésig. Kezelje a golyókat, azok foglalatait és a törzs csatlakozó felületeit különös figyelemmel. Ha szükséges, küldje vissza a szelepet javításra a gyártóhoz. 4.7 A szelep újra-összeszerelése Szerelje újra össze a szelepet úgy, hogy az anya törzsfelet egy egyenes felületre helyezi a törzs csatlakozóval felfelé. Ezután, a következõ sorrendben tegye az alkatrészeket a helyükre: 1. Foglalatok 2. Golyó a perselyeivel 3. Törzs csatlakozó a törzs felek és a kupakok között 4. Úszó egység A könnyebb összeszerelés érdekében, szilikonzsírral vagy más erre alkalmas anyaggal síkosítsa meg az O- gyûrût és a tartalékgyûrû foglalat felé nézõ felületeit. Helyezze a grafit hátsó tömítést (129) óvatosan a foglalatba. Gyõzõdjön meg arról, hogy a hátsó tömítés a megfelelõ irányban van behelyezve. Helyezze a foglalat gyûrût(130) a hátsó tömítéshez. Helyezze a rugót (62) a foglalatban található rovátkába (7). Csatlakoztassa a rugó végeit. Helyezze a törzsbe a foglalatokat kézzel, vagy ha szükséges egy mûanyag kalapács használatával. A foglalat akkor van megfelelõ pozícióban, ha a rugó érintkezik a törzsvállal A foglalatok szerelése A T és az S foglalatok Ellenõrizze a tömítõ felületeket. Helyezze vissza a tömítéseket (63) a helyükre a törzs vájataiba. Lásd 11. ábra. Helyezze a PTFE csíkokból készült tartalék gyûrûket az O-gyûrû oldalához. A varrat rugalmassá válásának biztosítása érdekében, a szalag végeinek ferdéknek kell lenniük. A könnyebb összeszerelés érdekében, szilikonzsírral vagy más erre alkalmas anyaggal síkosítsa meg az O- gyûrût és a tartalékgyûrû foglalat felé nézõ felületeit. Helyezze a rugót (62) a foglalatban található rovátkába (7). Csatlakoztassa a rugó végeit. Helyezze a törzsbe a foglalatokat kézzel, vagy ha szükséges egy mûanyag kalapács használatával. A foglalat akkor van megfelelõ pozícióban, ha a rugó érintkezik a törzsvállal Ábra 12 A D és az R foglalatok E foglalatoke FOGLALAT Ellenõrizze a tömítõ felületeket. Helyezze vissza a tömítéseket (63, 75) a helyükre a törzs vájataiba. Lásd 13. ábra. Helyezze a PTFE szalagból készült tartalék gyûrût (64, 76) a tömítések mindkét oldalára (63) és a tömítések mellé (75). A varrat rugalmassá válásának biztosítása érdekében, a szalagok végeinek ferdéknek kell lenniük. A könnyebb összeszerelés érdekében, szilikonzsírral vagy más erre alkalmas anyaggal síkosítsa meg az O- gyûrût és a tartalékgyûrû foglalat felé nézõ felületeit. Helyezze a rugót (62) a foglalatban található rovátkába (7). Csatlakoztassa a rugó végeit. Helyezze a foglalatokat kézzel a törzsbe és bizonyosodjon meg arról, hogy a tû (78) a törzsben, mely megakadályozza a törzset az elfordulásban, belemegy a foglalaton található lyukba. Jegyezze meg, hogy a foglalaton található furat egy kivetõ lyuk. Ha szükséges, használjon mûanyag kalapácsot. A foglalat akkor van a megfelelõ pozícióban, ha a rugó érintkezik a törzsvállal. Ábra 11 A T és az S foglalatok A D és az R foglalatok Ellenõrizze a tömítõ felületeket. Helyezze vissza a tömítéseket (63) a helyükre a törzs vájataiba. Lásd 12. ábra. Helyezze a PTFE csíkokból készült tartalék gyûrûket az O-gyûrû oldalához. A varrat rugalmassá válásának biztosítása érdekében, a szalag végeinek ferdéknek kell lenniük. Ábra 13 E foglalat

9 1 D 71 hu 9 B foglalatok (a D2-höz) Ellenõrizze a tömítõ felületeket. Helyezze a rugót (62) a tartalékgyûrûre (35). Helyezze a gyûrût (130) és a grafit hátsó tömítést (129) a helyükre. A tömítés ferde oldalának kell a gyûrû felé néznie. Lásd 14. ábra. Nyomja be az összeszeret részeket a foglalatba (7). Helyezze foglalat csomagot a törzsbe. Helyezze a foglalatot a törzsbe Ábra 16 C foglalatok Ábra 14 B foglalat H foglalatok Ellenõrizze a tömítõ felületeket. A foglalat és a gumiharang ellentétel oldali felületeit a gumnihatang lés a türzs foglalatával átfedésbe gyémánt pasztával a foglalat beillesztése elõtt. Ezután tisztítsa meg az alkatrészeket egy megfelelõ oldószer használatával és csiszolóvászonnal (500-as vagy finomabb). Helyezze a foglalatot a törzsbe Csapágyak és golyó PTFE csapágyak Helyezze a csapágyakat (60,61) a thrust és a trunnion csapágyakra úgy, hogy a PTFE felület a karhoz érjen. Lásd 17. ábra. Nyomja be a csapágyat (60) a thrust csapágyba (4). Fordítsa a csapágyat (61) úgy, hogy az beilleszkedjen a turnion csapágyba (5). Nyomja be a csapágyat, amíg a perem egy szintbe kerül a flans rovátkával. Majd engedje fel a csapágyat és nyomja a peremet a rovátkába. Amikor beszereli a thrust csapágyat (89), gyõzõdjön meg arról, hogy a PTFE felület a golyó vállal szemben van. Nyomja rá a csapágyat a karra és a trunnion-ra. D1F 62 7 D1F D2 D2 Ábra 15 H foglalat C foglalatok Ellenõrizze a tömítõ felületeket. Helyezze a grafit hátsó tömítést (129) óvatosan a foglalatba. Gyõzõdjön meg arról, hogy a hátsó tömítés a megfelelõ irányban van behelyezve. Bizonyosodjon meg arról, hogy nincsenek éles szélek a törzs szelep foglalatának üregében, melyek sérülést okozhatnak a hátsó tömítésben. Ábra 17 PTFE csapágyak Hõálló csapágyak Magas tûréshatárú kobalt ötvözetbõl készült mandzsettákat használnak csapágynak. Helyezze a csapágyat (4) a pe3remre úgy, hogy a váll a golyó felé néz. Helyezze a trunnion csapágyat (5) a helyére. Golyó Eressze le a golyót (3) óvatosan az anya oldali törzsfélbe (2). A perselyek fogják biztosítani, hogy a golyó a törzs-félben a megfelelõ helyzetbe kerüljön.

10 10 1 D 71 hu Törzscsatlakozó A szelep alkalmazástól függõen a törzs csatlakozó tömítése (65) vagy PTFE vagy grafit. Ábra 20 Húzza meg a törzs csatlakozó csavarjait Ábra 18 Ábra 19 Helyezze a PTFE tömítést a törzs anya részének külsõ kerületén lévõ rovátkájába. Lásd 19. ábra. Húzza meg a törzs csatlakozó csavarjait A grafit tömítések beszerelése és levágása A PTFE tömítõ-szalag beszerelése Miután beillesztette a golyót és a törzs tömítést, emelje fel a törzs apa felét (1) és a foglalatot (7) a golyóra. lásd a részt. Ellenõrizze a kupak furat és a törzs csatlakozás megfelelõ elhelyezkedését. Nyomja a kupakot (8) a karra. Zsírozza be a flansot, a nyakat a kupakot és csavarozza azokat a helyükre. Ha a hatlapfejû csavarokat használnak flans csavarokként könnyebb azokat a helyükre rögzíteni ha azokat alulról helyezik be, és így a csavarokat meg lehet húzni a törzs csatlakozó flans felett. Tegye a kupakot (8) a helyére. A flans csavarok meghúzása után, lazítsa meg a kupak csavarokat és távolítsa el a kupakot. Húzza meg a flas csavarokat ahogyan azt a 20. ábra mutatja. Kezdje a karral szembõl és elõször húzza meg a csavarokat az 1. táblázatban található nyomatékok 10 %-ával. Majd ugyan ebben a sorrendben szorítsa meg azokat végsõ nyomatékukra. A DN 100 mm (4") méretû szelepekig, illessze be a nyak csapokat a törzs felek összeszerelése elõtt. Illessze õket középre oly módon, hogy az anyák külsõ felétõl a csavarok belsõ feléig a távolság egyforma legyen, mind a két végén. A flans csavarok meghúzása után húzza meg a nyak csavarokat is. Húzza meg a kupak csavarokat. Távolítson el mindenféle felesleges tömítést az úszó felületrõl, például egy csavarhúzóval. Helyezze a gyûrû alakú kupak tömítést (66) a kupak vállába. Csatlakoztathatja a tömítést a kupakhoz a beszerelés idejére egy kis mennyiségû szilikonzsírral. Helyezze a kupakot a karra. SZorítsa meg a kupak csavarokat az 1.-es táblázatban szereplõ nyomaték értékekkel Úszó egység, D2, D1F Táblázat 1 Szerelje be az új tömítéseket egyenként az úszó használatával. A PTFE gyûrûket úgy kell beszerelni, hogy a fékek egy 45 fokos szöget zárjanak be a folyásiránnyhoz képest, és 90 fokos szögben egymáshoz képest. A grafit gyûrûket a kar vége felõl kell a helyükre tenni. Gyõzõdjön meg róla, hogy a vájatban nincs maradék, mely az úszó egység sérülését okozhatná. Tedd az úszót a helyére. Fordítsa a hatlapfejû anyát a a karon és húzza meg az úszó egységet míg a szelep még nincs nyomás alatt. Szükség szeront, húzza mehg újra a csavarokat. Meghúzási nyomatékok Menet Nyomaték, Nm 5/16 UNC 25 3/8 UNC 45 1/2 UNC 100 5/8 UNC 200 3/4 UNC 350 7/8 UNC UNC /4 8UN /2 8UN /4 8UN UN /4 8UN /2 8UN /4 8UN UN 8400 MEGJEGYZÉS: A meghúzási nyomatékok csak iránymutatóak. Konzultáljon a szelep gyártójával.

11 1 D 71 hu Úszó egység, D1F_G Gyõzõdjön meg arról, hogy a szelep nincs nyomás alatt. Lazítsa meg az anyákat (18) és távolítsa el a laprugó (TA-Luft) készleteket (150), az úszót (9a), a rögzítõ lemezt (42) és a kompressziós gyûrût (9b). Távolítsa el a régi gyûrûket (20). Ügyeljen arra, hogy a gyûrû ellenfurata és a tengely eközben ne sérüljön meg. Tisztítsa meg az úszó és a tömítõ gyûrû ellenfuratát. Telepítsen egy új tömítés készletet. Csúsztassa a gyûrûket a tengelyre. Gyõzõdjön meg róla, hogy a vájatban nincsenek maradékok, melyek a tömítés sérülését okozhatnák. Illessze a grafit gyûrûk vágott végeit egymásra 90 -os szögben. Szerelje be a kompressziós gyûrût. Csúsztassa a rögzítõ gyûrût (42) a tengelyre és nyomja a kompressziós gyûrûvel szemben, lásd a 21. ábrát. Lásd a figyelmeztetést is. Telepítse az úszót. rovátkát notch hogy meghúzza az úszót a laprugókkal a megfelelõ magasságban H 2. Lásd a 22 ábrát és az értéket a 2. táblázatból. Végezze el a mûveleteket a szelepen. A megfelelõ mozgási tartomány mintegy 80 %. Nem szükséges teljesen bezárni vagy kinyitni a szelepet a mûvelet elvégzése során. Lazítsa meg az úszó anyákat. Helyezze a laprugó készletet (150) megfelelõen az úszó csapokra. Húzza meg újra az anyákat (18) a megfelelõ nyomatékkal T t vagy úgy, hogy a laprugók a megfelelõ magasságra H 2 vannak kompresszálva, lásd a 2. táblázatot. Ellenõrizze a szivárgásokat, ha a szelep nyomás alatt áll. Mielõtt nyomás alá helyezi a szelepet, ellenõrizze végig a rovátkát az úszón, hogy a szigetelõ gyûrû (42) a helyére legyen rakva. Amennyiben szivárgás tapasztalható, miközben a szelep nyomás alatt van, akkor húzza meg újra az anyákat, de ne lépje túl 50 %-kal a 2. táblázat értékét, illetve ne nyomja össze teljesen a laprugókat. 42 A H 2 H 1 bakancsszeg (14) Ábra 21. A rögzítõ gyûrû beszerelése laprugó készlet (150) kompressziós gyûrû (9b) egység (69) hatszögletû anya (18) rögzítõ gyûrû (42) úszó (9a) Prekompresszálja a tömítõ gyûrûket elõször vagy úgy, hogy meghúzza az úszó anyákat (laprugóval, vagy anélkül) a megfelelõ nyomatékkal T t vagy úgy, Ábra 22. Úszó egység, D1F_G Táblázat 2 Az úszó egység meghúzása, D1F_G Szelep méret Tengely dia Rúgó méretek PTFE Grafit (szabad) Laprugó Anya Laprugó Anya DN NPS mm A, mm H 1, mm H 2, mm T t, Nm H 2, mm T t, Nm ,5 29,8 3,5 27,9 13, ,5 35,2 34,4 4,6 32,0 17, , ,2 5,1 37,0 19, ,5 44,3 14,4 40,8 54, ,0 23,9 55,1 91, ,8 28,6 54,4 108, ,4 33,4 66,9 127, ,0 43,4 51,1 164, ,0 56,8 65,4 215, ,3 88,9 63,3 84,8 240, ,3 87,9 104,2 81,3 396, ,3 88,6 75,8 83,7 288, ,3 88,3 86,2 82,8 327,7

12 12 1 D 71 hu 5 A SZELEP TESZTELÉSE Amikor nyomástesztet végez, használjon a megfelelõ nyomás osztályhoz tartozó berendezést! A törzs szorosságát tesztelni kell a szelep újraösszeszerelése után egy megfelelõen magas víznyomás használatával. A nyomást a megfelelõ szabványoknak megfelelõen kell tesztelni. Használja a nyomási osztálynak vagy a flans furatnak megfelelõ nyomást. A teszt során a szelepnek közbeesõ pozícióban kell lennie. Amennyiben a záró tag szorosságát is kell tesztelni, lépjen kapcsolatba a gyártóval. 6 AZ INDÍTÓSZERKEZET BESZERELÉSE 6.1 Általános tudnivalók Különbözõ Metso indítószerkezeteket is be lehet szerelni a szelepekre a megfelelõ szerelõ alkatrészekkel és összekötõkkel. A szelepeket lehet üzemeltetni például kézi indítószerkezettel és B1 sorozatú indítószerkezettel. 6.2 M indítószerkezet Reszelje le az esetleges egyenetlenségeket a kar furatáról. Helyezze az összekötõt a karra. Jegyezze meg a helyes pozíciót. A kar és az összekötõ végén található vonal jelzi a fiolyó folyási furatának irányát. Zsírozza meg az összekötõt és a kar furatát. Lazán rögzítse a keretet a szelephez. Csúsztassa az indítószerkezetet óvatosan az összekötõre. Kerülje az erõltetést, mivel ezzel károsíthatja a golyót és a foglalatokat. Zsírozza meg az indítószerkezet beszerelõ csavarjait, majd húzza meg az összeset.. Igazítsa be a golyó nyitó és záró pozícióját a megállító csavarok segítségével, melyek a ház oldalán találhatóak (lásd a 23. ábra). A zárt pozíció csavarja az, amelyik közelebb esik a kézikerékhez a ház oldalán, és a nyitó oldali csavar az ellentétes végén van. A fordítási irányok jelölve vannak a keréken. Biztosítsa az indítószerkezet megfelelõ mûködését. Fordítsa azt a nyitott és a zárt pozícióba is. A sárga nyílnak kell jeleznie a golyó áramlási furat irányát. Ábra 23 megállító csavar a ZÁRT pozícióhoz megállító csavar NYITOTT pozícióhoz A szelep nyitott és zárt pozíciói 6.3 B1C indítószerkezet Ügyeljen a golyó vágó mozgására! Vezesse az indítószerkezetet a henger legvégéig és fordítsa el a szelepet zárt állásba. Tisztítsa meg az indítószerkezet kar furatát és távolítson el minden egyenetlenséget. Ha szükséges, helyezze be az összekötõt a kar furatba. Jegyezze meg az indítókar helyes pozícióját. A tengely és az összekötõ végén található vonal jelzi a golyó folyási furatának irányát. Zsírozza meg az összekötõt és a kar furatot, majd helyezze a konzolokat a szelepre. Óvatosan nyomja az indítószerkezetet a tengelyre. A túlzott erõ sérülést okozhat a golyóban és a foglalatban. Ha lehetõség van rá, szerelje be az hengerrel összeszerelt indítószerekezetet azzal felfelé. Helyezze a szelephez képest az indítószerkezetet olyan egyenesen ahogy csak lehet. Zsírozza meg a szorító csavarokat, telepítse az alátéteket, majd húzza meg azokat, és az összes csavart. Igazítsa a golyó nyitási és zárási pozícióját az indítószerkezetben az igazító csavarok segítségével.adjust the open and closed positions of the ball with the adjustment screws in the actuator. Lásd 23. ábra. A pontos nyitási pozíciót az áramlási furat jelzi. A sárga nyílnak kell jeleznie az áramlási furat irányát. Ne tegye az ujját az áramlási furatba! Nincs szükség igazításra akkor, ha az indítószerkezet korábban is erre a szelepre volt felszerelve. Önnek csak az indítószerkezetet kell nyitott pozícióba állítania, fordítsa el azt úgy, hogy a szelep teljesen nyitva van és szerelje bve az indítószerkezetet. A hengeres alkalmazásokban, ellenõrizze a beállítási csavarok szorosságát a henger végénél. Az O-gyûrût szigetelésre használják. Ellenõrizze az indítószerkezet megfelelõ mûködését. Ellenõrizze a golyó furatának folyásirányát és az indítószerkezet irányát a szelephez mérten (jobbra zárva, balra nyitva) miután beszuerelte az indítószerkezetet. Amikor a dugattyú a henger legvégében van, a szelepnek a zárt állásban kell lennie. Gyõzõdjön meg arról, hogy a sárga nyíl az áramlás irányát mutatja. Javítsa ki a nyíl irányát, ha szükséges. 6.4 B1J indítószerkezet A rugós visszatérésû indítószerkezeteket olyan szelepeknél használják, amikor annak vagy nyitva, vagy zárva kell lennie amikor kifogy a levegõellátás. A B1J-t a rugó bezárás funkcióra használják, amelyikben a rugó a dugattyú oldalában van és a dugattyút a henger külsõ vége felé tolja. A B1JA-t a rugó nyitás funkcióra használják, amelyikben a rugó a dugattyú és a henger vége között van a dugattyú rúddal ellentétes oldalon. Telepítse a rugó visszatérõ indítószerkezetet ugyan ûúgy, mint a B1C indítószerkezeteket. Ennek ellenére a következõket figyelembe kell venni.

13 1 D 71 hu B1J típus Telepítse az indítószerkezetet úgy, hogy a dugattyú a henger legkülsõ részébe kerüljön. A hengert nyomásmentesíteni kell és el kell látni levegõvel. A szelepnek lezárt állapotban kell lennie B1JA típus Telepítse az indítószerkezetet úgy, hogy a dugattyú a henger oldalsó részébe kerüljön. A hengert nyomásmentesíteni kell és el kell látni levegõvel. A szelepnek nyitott állapotban kell lennie. Egyébként a B1C-hez adott utasítások érvényesek (6.3. rész). 6.5 Más gyártók indítószerkezeteinek beszerelése MEGJEGYZÉS: A Metso csak az általa beszerelt irányítószerkezetekért vállal felelõsséget, ha azt más gyártó gyártotta. Más gyártók indítószerkezeteit csak akkor lehet beszerelni, ha azok rendelkeznek egy ISO 5211 indítószerkezet csatlakozóval. 7 MÛKÖDÉSI ZAVAROK A mûködési zavarok listája a 3. részben látható. Táblázat 3 Mûködési zavarok Tünet Lehetséges ok Tennivaló Szivárgás a lezárt szelepen keresztül Az indítószerkezet megállító csavarjának Állítsa be a zárt pozíció megállító csavarját beállítása hibás Sérült golyó záró felület Fordítsa el a golyót 180 fokkal Sérült foglalat(ok) Cserélje ki a foglalat(oka)t A golyó nem tud szabadon mozogni Tisztítsa meg a szelepet belülrõl Szabálytalan szelep mozgás Piszok a golyó és a foglalat között Öblítse ki a szelepet a belülrõl. Mechanikusan tisztítsa meg a szorító felületeket és foglalatokat Szivárgás az úszóegységen keresztül Lazítsa meg az úszó egységet Szorítsa meg az anyákat Elhasználódott vagy megrongálódott úszóegységet Cserélje az úszó egységet 8 ESZKÖZÖK A szabvány szerszámok mellett, Önnek szüksége van egy kiemelõre az indítószerkezet eltávolításához, melyet a gyártótól rendelhet. Az indítószerkezet típusát és méretét szerszámrendeléskor meg kell adni. 9 PÓTALKATRÉSZEK RENDELÉSE Pótalkatrészek rendelésekor mindig adja meg a következõ információkat: típuskód, a megrendelõlap száma, sorozatszám (a szelep törzsére pecsételve) az alkatrész lista számát, az alkatrész számát, az alkatrész nevét és mennyiségét Ezek az információk az azonosító táblán és a dokumentumokban találhatók.

14 14 1 D 71 hu 10 BONTOTT NÉZET ÉS AZ ALKATRÉSZEK LISTÁJA 10.1 D2 szelepek, T és S konstrukciók Alkatrész Menny Leírás Alkatrész kategória 1 1 Törzs-fél, anya 2 1 Törzs-fél, apa 3 1 Golyó Thrust csapágy Trunnion csapágy Foglalat Kupak 9 1 Úszó 10 1 Kulcs 3 11 Csap 12 Hatlapfejû csavar vagy csap 13 Csap 14 Csap 15 Hatszögletû anya 16 Hatszögletû anya 17 Hatszögletû anya 18 Hatszögletû anya 19 1 Azonosító tábla 60 1 Csapágy Csapágy Rugó Hátsó tömítés Tartalék gyûrû Tömítés Tömítés 1 69 Úszó egység Dugó (opció) 89 1 Thrust csapágy 1 1. alkatrész kategória: Javasolt lágy alkatrészek, minden javításhoz szükségesek. Kiszállítás készletként. 2. alkatrész kategória: A foglalat cseréjéhez szükséges alkatrészek. Kiszállítás készletként. 3. alkatrész kategória: A záró elem cseréjéhez szükséges alkatrészek. A teljes felújításhoz szükséges alkatrészek: Az 1, 2 és 3 kategóriák minden alkatrésze.

15 1 D 71 hu D2 szelepek, H konstrukció Alkatrész Menny Leírás Alkatrész kategória 1 1 Törzs-fél, anya 2 1 Törzs-fel, apa 3 1 Golyó Thrust csapágy Trunnion csapágy Foglalat Kupak 9 1 Úszó 10 1 Kulcs 3 11 Csap 12 Hatlapfejû csavar vagy csap 13 Csap 14 Csap 15 Hatszögletû anya 16 Hatszögletû anya 17 Hatszögletû anya 18 Hatszögletû anya 19 1 Azonosító tábla 62 2 Gumiharangok Tömítés Tömítés 1 69 Úszó egység Dugó (opció) 1. alkatrész kategória: Javasolt lágy alkatrészek, minden javításhoz szükségesek. Kiszállítás készletként. 2. alkatrész kategória: A foglalat cseréjéhez szükséges alkatrészek. Kiszállítás készletként. 3. alkatrész kategória: A záró elem cseréjéhez szükséges alkatrészek. A teljes felújításhoz szükséges alkatrészek: Az 1, 2 és 3 kategóriák minden alkatrésze.

16 16 1 D 71 hu 10.3 D1F szelepek S and T seat D and R seat , 5 60, C seat H seat E seat 89 4, 5 Seat options b 42 9a Alkatrész Menny Leírás Alkatrész kategória 1 1 Törzs-fél, anya 2 1 Törzs-fél, apa 3 1 Golyó Trunnion csapágy Trunnion csapágy Golyó foglalat Kupak 9a 1 Úszó 9b 1 Kompressziós karmantyú 10 1 Kulcs 3 11 Csap 12 Csap 13 Csap 14 Csap 15 Hatszögletû anya 16 Hatszögletû anya 17 Hatszögletû anya 18 Hatszögletû anya 19 1 Azonosító tábla 42 1 Rögzítõ gyûrû 60 1 Csapágy szalag Csapágy szalag Rugó O-gyr Tartalék gyûrû Szigetelõ szalag Takarógyûrû 1 69 Tömítõ gyûrû O-gyr 76 1 Tartalék gyûrû 77 1 Hatlapfejû dugó 78 1 Rugó tû 89 2 Thrust csapágy Hátsó tömítés Foglalat gyûrû Laprugó készlet 1. alkatrész kategória: Javasolt lágy alkatrészek, minden javításhoz szükségesek. Kiszállítás készletként. 2. alkatrész kategória: A foglalat cseréjéhez szükséges alkatrészek. Kiszállítás készletként. 3. alkatrész kategória: A záró elem cseréjéhez szükséges alkatrészek. A teljes felújításhoz szükséges alkatrészek: Az 1, 2 és 3 kategóriák minden alkatrésze.

17 1 D 71 hu MÉRETEK ÉS TÖMEGEK ØO M D2C, ASME CLASS 150 D2D, ASME CLASS 300 P ØO M D1F ASME CLASS 600 P N N E K E K ØD DN ØD DN PLUG PLUG ØB A ØB A D2C, ASME CLASS 150 Típus Méretek, mm Csatlakozó kg DN A B D E K M N O P NPTF D2C , , D2C , / , D2C , / , D2C , / , D2C , / , D2C , / , D2C , / D2C , , D2C , , D2D, ASME CLASS 300 Típus Méretek, mm Csatlako kg DN A B D E K M N O P zó NPTF D2D , ,2 1/2 60 D2D , ,6 3/4 140 D2D , ,2 3/4 240 D2D , , D2D , , D2D , , D2D , , D2D , , D2D , , D2D , , D2D , D2D , , D2D , , D2D , , D1F, ASME CLASS 600 Típus Méretek, mm Csatlako kg DN A B D E K M N O P zó NPTF D1F , ,8 1/2 35 D1F , ,1 1/2 60 D1F , ,2 1/2 120 D1F , ,6 3/4 280 D1F , ,2 3/4 380 D1F , , D1F , , D1F , , D1F , , D1F , , D1F , , D1F , ,

18 18 1 D 71 hu NPT X 1/4 NPT NPT DN G F 1/4 NPT A Ø B V J H I D2C + BC Típus Méretek, mm UNC kg DN A B F G H I J V X D2C 12 - BC /2 560 D2C 12 - BC /4 680 D2C 14 - BC /2 690 D2C 14 - BC /4 820 D2C 14 - BC / D2C 16 - BC / D2C 16 - BC / D2C 18 - BC / D2C 18 - BC D2C 20 - BC / D2C 20 - BC D2C 24 - BC / D2C 24 - BC D2C 28 - BC D2D + BC Típus Méretek, mm UNC kg DN A B F G H I J V X D2D 04 - BC /8 96 D2D 04 - BC /2 120 D2D 04 - BC /2 140 D2D 06 - BC /2 200 D2D 06 - BC /2 220 D2D 08 - BC /2 320 D2D 08 - BC /2 380 D2D 10 - BC /2 520 D2D 10 - BC /4 645 D2D 12 - BC /2 730 D2D 12 - BC /4 855 D2D 14 - BC /2 915 D2D 14 - BC / D2D 14 - BC / D2D 16 - BC / D2D 16 - BC / D2D 18 - BC / D2D 18 - BC D2D 20 - BC / D2D 20 - BC D2D 24 - BC / D2D 24 - BC D2D 28 - BC D2D 30 - BC

19 1 D 71 hu 19 D1F + BC Típus Méretek, mm UNC kg DN A B F G H I J V X D1F 02 - BC /4 47 D1F 02 - BC /8 52 D1F 02 - BC /8 68 D1F 02 - BC /2 91 D1F 03 - BC /8 94 D1F 03 - BC /2 120 D1F 03 - BC /2 140 D1F 04 - BC /8 155 D1F 04 - BC /2 180 D1F 04 - BC /2 200 D1F 04 - BC /2 255 D1F 06 - BC /2 340 D1F 06 - BC /2 360 D1F 06 - BC /2 415 D1F 06 - BC /4 535 D1F 08 - BC /2 470 D1F 08 - BC /2 525 D1F 08 - BC /4 645 D1F 08 - BC /4 840 D1F 10 - BC /2 835 D1F 10 - BC /4 960 D1F 10 - BC / D1F 12 - BC / D1F 12 - BC / D1F 12 - BC D1F 14 - BC / D1F 14 - BC / D1F 14 - BC D1F 16 - BC / D1F 16 - BC D1F 18 - BC / D1F 18 - BC D1F 20 - BC D1F 24 - BC

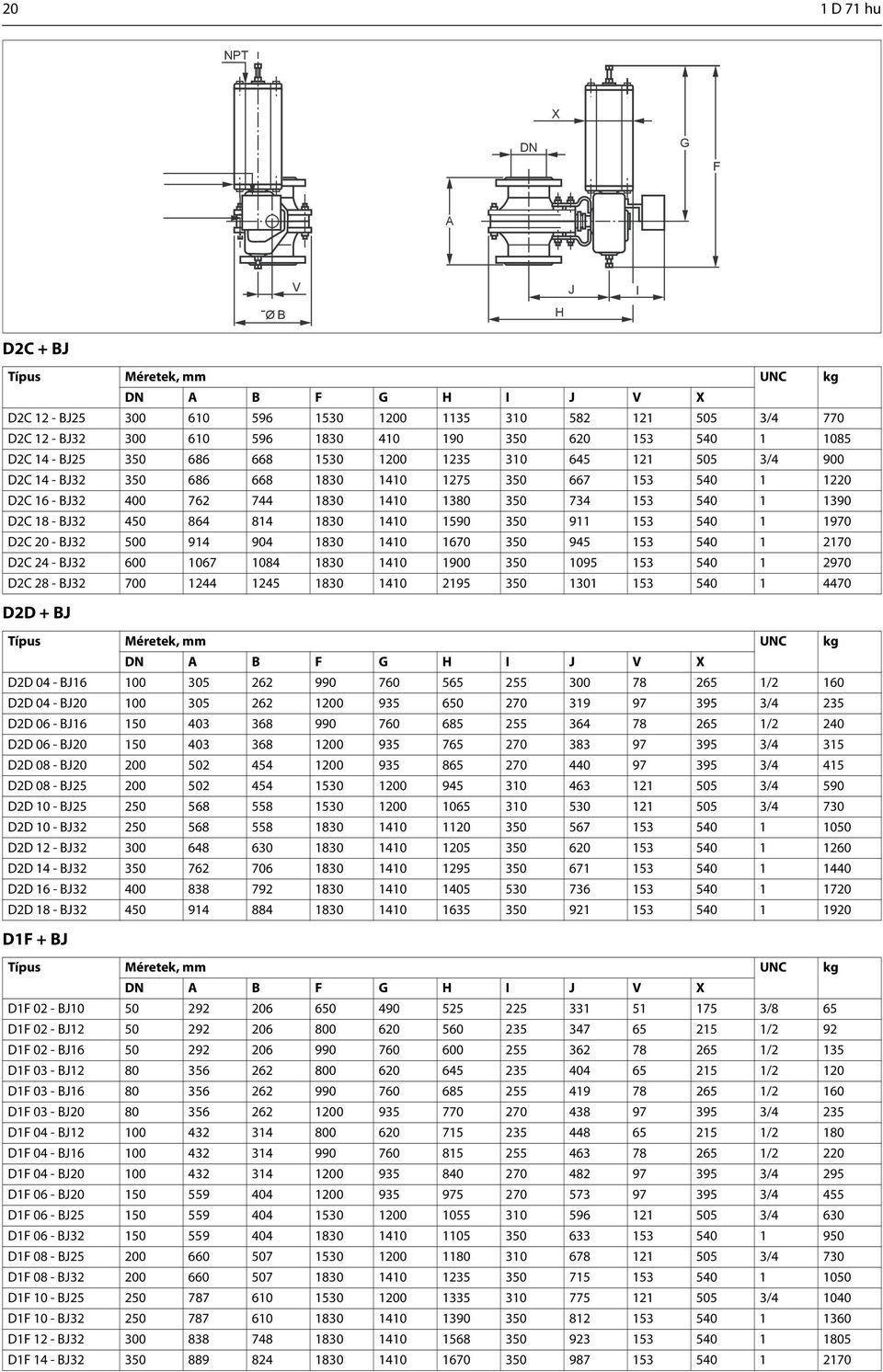

20 20 1 D 71 hu NPT X DN G F A Ø B V J H I D2C + BJ Típus Méretek, mm UNC kg DN A B F G H I J V X D2C 12 - BJ /4 770 D2C 12 - BJ D2C 14 - BJ /4 900 D2C 14 - BJ D2C 16 - BJ D2C 18 - BJ D2C 20 - BJ D2C 24 - BJ D2C 28 - BJ D2D + BJ Típus Méretek, mm UNC kg DN A B F G H I J V X D2D 04 - BJ /2 160 D2D 04 - BJ /4 235 D2D 06 - BJ /2 240 D2D 06 - BJ /4 315 D2D 08 - BJ /4 415 D2D 08 - BJ /4 590 D2D 10 - BJ /4 730 D2D 10 - BJ D2D 12 - BJ D2D 14 - BJ D2D 16 - BJ D2D 18 - BJ D1F + BJ Típus Méretek, mm UNC kg DN A B F G H I J V X D1F 02 - BJ /8 65 D1F 02 - BJ /2 92 D1F 02 - BJ /2 135 D1F 03 - BJ /2 120 D1F 03 - BJ /2 160 D1F 03 - BJ /4 235 D1F 04 - BJ /2 180 D1F 04 - BJ /2 220 D1F 04 - BJ /4 295 D1F 06 - BJ /4 455 D1F 06 - BJ /4 630 D1F 06 - BJ D1F 08 - BJ /4 730 D1F 08 - BJ D1F 10 - BJ / D1F 10 - BJ D1F 12 - BJ D1F 14 - BJ

21 1 D 71 hu TÍPUSKÓD GOLYÓS SZELEP, D sorozat D2 D E 06 D A E 02 G / 01 M Q-KÓD Q Q2G TERMÉK OPCIÓK Szabvány alacsony zajszintû kiegyenlítõ gáz és folyadék alkalmazás, egy-foglalatos (konst. E vagy B) nyílt lefelé áramlási oldali golyó felület Q2-kiegyenlítõ gáz alkalmazáshoz (egy-foglalatú E vagy B konst.) 1. SOROZATOK D Középen szétválasztott törzs, trunnion szerelt, kupak STANDARD D2, Teljes furat, flansolt D1(F) NEM SZABVÁNYOS D3 Teljes furat, hegesztett végek D4 Csökkentett furat, hegesztett végek D5 Csökkentett furat, flansolt 2. NYOMÁSBESOROLÁS C ASME class 150 D ASME class 300 F ASME class KONSTRUKCIÓ STANDARD Általános konstrukció, PTFE csapágyak, 2 foglalat, A hõmérséklet-tartomány: -50 C-tõl +230 C-ig. Egy-foglalatos, egy-utas merevt, fém csapágyak, B hõmérséklet-tartomány: -50 C-tól +450/600 C-ig Egy-foglalatos, egy-utas merev, PTFE csapágyak, E hõmérséklet-tartomány: -50 C-tól +230 C-ig Magas hõmérséklet konstrukció, fém csapágyak, 2 H foglalat, hõmérséklet-tartomány: -50 C-tól +450/600 C-ig NEM SZABVÁNYOS Kirogén konstrukció, PTFE csapágyak, C hõmérséklet-tartomány: -200 C-tól +230 C-ig S Tengeralatti konstrukció Y Speciális szerkezet 4. MÉRET (in) D1F 02, 03, 04, 06, 08, 10, 12, 14, 16, 18, 20, 24 D2D 04, 06, 08, 10, 12, 14, 16, 18, 20, 24, 28*, 30*, 32*, 36* D2C 10, 12, 14, 16, 18, 20, 24, 28*, 30*, 36* * ) Flansok kb. az ASME B16.47 A. sorozatokhoz 26"-os vagy nagyobb méretben. Flansok max. NPS 24"-os méretig kb. az ASME B 16.5-hoz. 5. TÖRZS CSAVAROZÁS SZABVÁNY ANYAGOK A CF8M A4-80 / B8M D WCB L7M / 2HM Y Speciális 6. GOLYÓ A CF8M / AISI Chrome** D CF8M / AISI NiBo, egyetlen méret 18** NEM-SZABVÁNY ANYAGOK H CA-6NM + Chrome** H3 CA-6NM + CrC, általános szolgáltatás max C-ig. R2 R3 Y CF8M / AISI (W/Cr)C, Korrózív folyadékok/ nedves körülmények CF8M / AISI CrC, Magas hõmérséklet, > +400 C Speciális ** ) Króm nélküli golyó lágy foglalattal 7. FOGLALAT TÍPUS T Lágy foglalat D Lágy foglalat, tûzbiztos S Fém foglalat E Fém foglalat H Gumiharang foglalat B Tûzbiztos fém foglalat C Gumiharang foglalat K Szilárd részecske-biztos fém foglalat R Tûzbiztos fém foglalat 8. SZABVÁNY ANYAGOK Foglalat tömítés Törzs tömítés Úszó egység Heg-rugó vagy gumiharang rugó 02 Viton GF Grafit Grafit W X Viton GF, grafit Grafit Grafit Grafit Grafit B W W.no X-750 NEM-SZABVÁNY ANYAGOK Grafit Grafit W X KONSTRUKCIÓ KÓD G Terhelt úszó - Szabvány úszó 10. FLANS FELÜLET ASME B16.5 emelt felület Ra vagy - EN B1 típus (Ra 3,2-12,5) (jelölés nélkül) 05 Gyûrû csatlakozó 11. FLANS FURAT Kb.a szelep nyomásbesorolásig, jelzés nélkül - (szabvány) C ASME Class 150*** D ASME Class 300*** F ASME Class 600*** J EN PN 10 K EN PN 16 L EN PN 25 M EN PN 40 N EN PN 64 P EN PN 100 R JIS 10K S JIS 16K T JIS 20K U JIS 30K W JIS 40K Y Speciális *** ) Flans furat kb. ASME B16.47 A. sorozatig, 26"-os vagy nagyobb méretben. Flans furat max. NPS 24"-os méretig kb. ASME B 16.5-ig
