MIT KELL TENNI VÉSZHELYZETBEN

Átírás

1 MIT KELL TENNI VÉSZHELYZETBEN 6 o VÉSZVILLOGÓ 183 o HA A MOTOR TÚLMELEGEDET 183 o AZ AUTOMATA SEBESSÉGVÁLTÓ o TÚLMELEGEDÉSE 184 o A GÉPKOCSI MEGEMELÉSE ÉS A KEREKEK CSERÉJE 184 o Az emelõ helye 184 o Pótkerék 184 o Elõkészületek a megemeléshez 184 o Emelési elõírások 185 o LEMERÜLT AKKUMULÁTOR INDÍTÓKÁBELES INDÍTÁS 188 o Elõkészületek 188 o Az indítókábeles indítás folyamata 189 o ELAKADT GÉPKOCSI KISZABADÍTÁS 190 o VONTATÓ SZEMEK 191 o Elülsõ vontatószem használata 191 o Hátsó vontatószem használata 192 o VÁLTÓKAR OVERRIDE

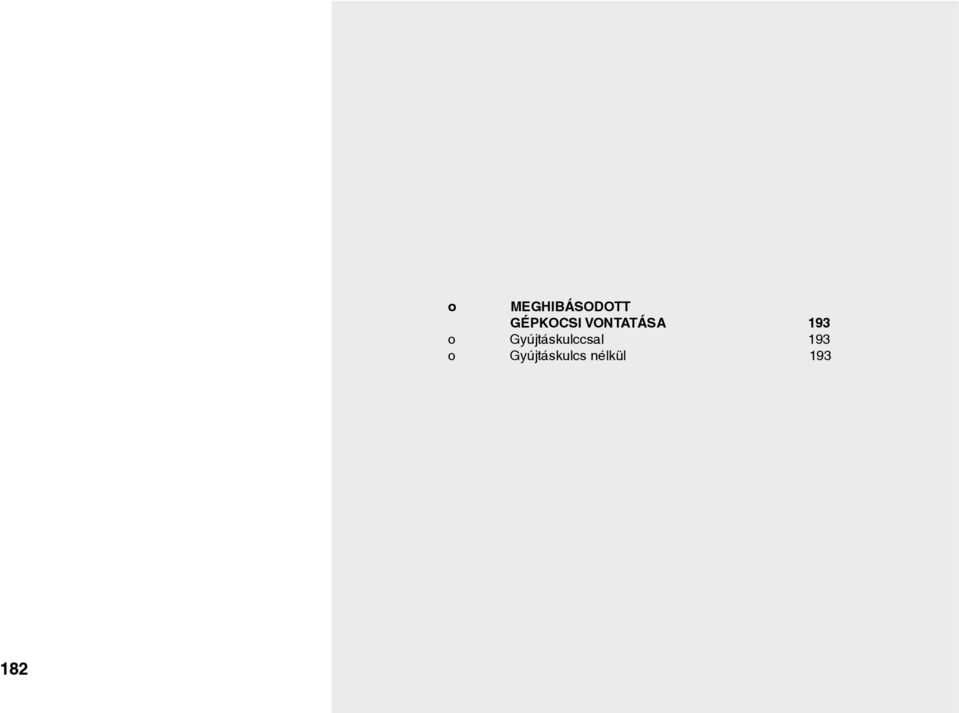

2 o MEGHIBÁSODOTT GÉPKOCSI VONTATÁSA 193 o Gyújtáskulccsal 193 o Gyújtáskulcs nélkül

3 VÉSZVILLOGÓ A vészvillogó kapcsolója a mûszerfalon, a klímaberendezés kezelõszervei alatt található. Nyomja meg a vészvillogó kapcsolóját a bekapcsoláshoz. A vészvillogó bekapcsolt állapotában valamennyi irányjelzõ villogni fog és figyelmezteti a forgalomban lévõket. Nyomja meg ismételten a kapcsolót és a vészvillogó kikapcsol. Ez egy biztonsági, figyelmeztetõ rendszer, ne használja a vészvillogót, ha a gépkocsi mozgásban van. Csak akkor használja, ha a gépkocsija meghibásodott, és veszélyt jelent az úton közlekedõk számára. Amikor elhagyja a gépkocsit a segítségkérés idejére, a vészvillogó a gyújtáskulcs kivétele és a gépkocsi lezárása után is tovább villog. MEGJEGYZÉS: A vészvillogók tartós használata lemerítheti az akkumulátort. HA A MOTOR TÚLMELEGSZIK Az alábbi helyzetek bármelyikében a megfelelõ intézkedésekkel csökkentheti a túlmelegedéskockázatát. o Országúton lassítson. o Városi forgalomban álló helyzet-ben kapcsolja a sebességváltót ÜRES állásba, de ne növelje a motor alapjárati fordulatszámát. MEGJEGYZÉS: A következõ módon lassítható egy túlmelegedéssel fenyegetõ helyzet: o Ha a légkondicionáló be van kapcsolva, kapcsolja ki azt. A légkondicionáló rendszer hõt ad át a motor hûtõrendszerének. A légkondicionáló kikapcsolása segít a hõ csökkentésében. o A hõmérsékletszabályozó maximális hõmérsékletre, az üzemmód szabályozó a padlóra, ventilátor szabályozó pedig magas fokozatra állítandó. Így a fûtõtest a hûtõ funkcióját kiegészítve elõsegíti a hõ elvonását a mo-tor hûtõrendszerébõl. A túlmelegedett hûtõrendszerrel történõ üzemeltetés károsíthatja a gépkocsit. Ha a hõfokjelzõ a H (forró) tartományba kerül, biztonságosan húzódjon félre, és álljon meg a gépkocsival. Járassa alapjáraton a motort kikapcsolt légkondicionálóval, amíg a mutató vissza nem tér a normál tartományba. Ha a hõfokjelzõ mutatója a H (forró) tartományban marad több mint egy percig, azonnal állítsa le a motort, és lépjen kapcsolatba a márkaszervizzel. Ön vagy mások súlyos égési sérülést szenvedhetnek a forró hûtõfolyadéktól (fagyálló) vagy a hûtõbõl felcsapó párától. Ha azt hallja vagy észleli, hogy a motorháztetõ alól gõz tör ki, ne nyissa fel a motorháztetõt mindaddig, amíg a hûtõ le nem hûl. Ne csavarja le a hûtõrendszer záró sapkáját, amíg a hûtõ és a hûtõfolyadék tartály le nem hûlt. 183

4 AUTOMATA SEBESSÉGVÁLTÓ TÚLMELEGEDÉSE Meleg idõben tartósan nagy sebességgel haladva vagy utánfutó vontatása során az automata sebességváltó olaja túlmelegedhet. Ebben az esetben a sebességváltó túlmelegedését jelzõ lámpa bekapcsol, és a gépkocsi kissé lassul, míg az automata sebességváltó eléggé le nem hûl a kívánt sebességhez való visszatéréshez. Ha továbbra is nagy sebességgel közlekedik, a túlmelegedés ismételten elõfordul. A GÉPKOCSI MEGEMELÉSE ÉS A KEREKEK CSERÉJE o Ne cseréljen kereket a gépkocsinak a forgalom felé esõ oldalán. A gépkocsi e- meléséhez és a kerékcseréhez húzódjon le az útról annyira, hogy a forgalomtól biztonságban legyen. (Folytatás) (Folytatás) o A felemelt gépkocsi alá feküdni veszélyes. A gépkocsi bármikor lecsúszhat az emelõrõl és rázuhanhat az alatta fekvõ személyre. Az így lezuhanó gépkocsi akár össze is nyomhatja. Ügyeljen rá, hogy egyetlen testrésze se kerüljön az emelõvel alátámasztott gépkocsi alá. o Soha ne indítsa be és ne járassa a motort, míg a gépkocsi az emelõn van. o A gépkocsiemelõ kizárólag kerékcseréhez alkalmas. Tilos az emelõt a gépkocsi szerviz céljából történõ emeléséhez használni. A gépkocsit kizáró-lag szilárd, vízszintes felületen szabad felemelni. Kerülje a jeges, csúszós felületeket. Az emelõ elhelyezése Az emelõ és az emelõkar a hátsó tárolórekesz fedele alatt található a csomagtartóban. A PÓTKERÉK ÉS AZ EMELÕ HELYE A pótkerék helye A szükségpótkerék a hátsó csomagtérpadló alatt található. A pótkerék kiemelése Emelje fel a csomagtérpadló tetejét és távolítsa el a rögzítõt. Elõkészületek a gépkocsi megemeléséhez Parkoljon le a gépkocsival szilárd talajon, kerülje a jeges vagy csúszós területeket. 184

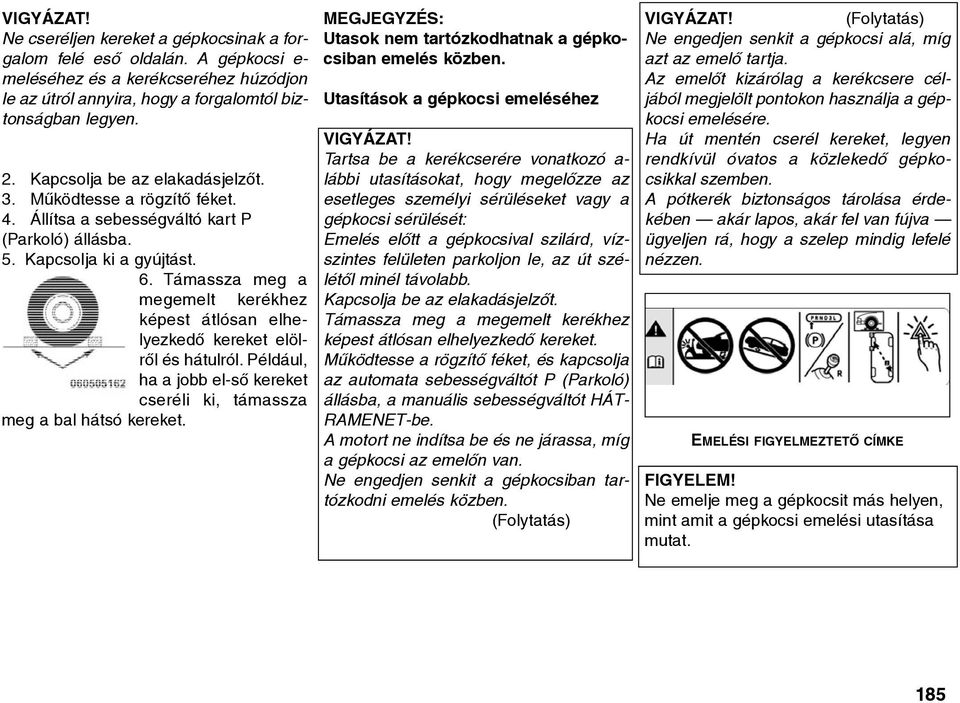

5 Ne cseréljen kereket a gépkocsinak a forgalom felé esõ oldalán. A gépkocsi e- meléséhez és a kerékcseréhez húzódjon le az útról annyira, hogy a forgalomtól biztonságban legyen. 2. Kapcsolja be az elakadásjelzõt. 3. Mûködtesse a rögzítõ féket. 4. Állítsa a sebességváltó kart P (Parkoló) állásba. 5. Kapcsolja ki a gyújtást. 6. Támassza meg a megemelt kerékhez képest átlósan elhelyezkedõ kereket elölrõl és hátulról. Például, ha a jobb el-sõ kereket cseréli ki, támassza meg a bal hátsó kereket. MEGJEGYZÉS: Utasok nem tartózkodhatnak a gépkocsiban emelés közben. Utasítások a gépkocsi emeléséhez Tartsa be a kerékcserére vonatkozó a- lábbi utasításokat, hogy megelõzze az esetleges személyi sérüléseket vagy a gépkocsi sérülését: Emelés elõtt a gépkocsival szilárd, vízszintes felületen parkoljon le, az út szélétõl minél távolabb. Kapcsolja be az elakadásjelzõt. Támassza meg a megemelt kerékhez képest átlósan elhelyezkedõ kereket. Mûködtesse a rögzítõ féket, és kapcsolja az automata sebességváltót P (Parkoló) állásba, a manuális sebességváltót HÁT- RAMENET-be. A motort ne indítsa be és ne járassa, míg a gépkocsi az emelõn van. Ne engedjen senkit a gépkocsiban tartózkodni emelés közben. (Folytatás) (Folytatás) Ne engedjen senkit a gépkocsi alá, míg azt az emelõ tartja. Az emelõt kizárólag a kerékcsere céljából megjelölt pontokon használja a gépkocsi emelésére. Ha út mentén cserél kereket, legyen rendkívül óvatos a közlekedõ gépkocsikkal szemben. A pótkerék biztonságos tárolása érdekében akár lapos, akár fel van fújva ügyeljen rá, hogy a szelep mindig lefelé nézzen. EMELÉSI FIGYELMEZTETÕ CÍMKE Ne emelje meg a gépkocsit más helyen, mint amit a gépkocsi emelési utasítása mutat. 185

6 MEGJEGYZÉS: A pótkerékrõl további információk az Indítás és vezetés címû fejezet Gumiabroncs Általános információk részében találhatók. 1.Vegye ki az ollós emelõt és a kerékkulcsot a pótkerékbõl. Fordítsa az emelõcsavart balra a kerékkulcs meglazításához, majd vegye ki a kulcsot az emelõegységbõl. 2.Lazítsa meg balra egy fordulattal, de ne vegye ki a kerékanyákat, és a mû-velet közben a kerék legyen még a föl-dön. MEGJEGYZÉS: A gépkocsi mindkét oldalán, elõl és hátul vannak emelés pontok. Az elülsõ emelési pontnál két háromszög alakú, a hátsónál két téglalap alakú kivágás található. A mûanyag küszöbborítással ellátott gépkocsiknál egy vágás is jelzi az emelési pontokat. ELÜLSÕ EMELÉSI PONT HÁTSÓ EMELÉSI PONT Ne emelje fel addig a gépkocsit, amíg az emelõt biztonságosan nem rögzítette. 3.Fordítsa az emelõcsavart balra addig, amíg az emelõt az emelési hely alá tudja helyezni. Az emelõcsavart fordítsa el jobbra addig, amíg az emelõfej pontosan a cserélendõ kerékhez legközelebb lévõ alátámasztási pontba illeszkedik. A gépkocsi a kívántnál magasabbra történõ megemelése a gépkocsi stabilitá-sát veszélyezteti. Lecsúszhat az eme-lõrõl, és sérülést okozhat a közelben tartózkodóknak. Csak annyira emelje meg a gépkocsit, hogy a kereket le tudja szerelni. 186

7 4.Emelje meg a gépkocsit az emelõcsavar jobbra történõ forgatásával és a csuklós kulcs segítségével. Csak annyira emelje meg a gépkocsit, amíg a cserélendõ kerék éppen elemelkedik a talajtól, hogy a pótkereket fel lehessen szerelni. A minimális megemelés a maximális stabilitást biztosítja. 5. Távolítsa el a kerékanyákat, és húzza le a kereket a kerékagyról. Helyezze fel a pótkereket és a kerékanyákat kúpos oldalukkal a kerék irányába. Lazán húzza meg a kerékanyákat. Ne húzza meg teljesen a kerékanyákat addig, amíg a gépkocsit le nem eresztette, mivel esetleg az leeshet az emelõrõl. Ennek figyelmen kívül hagyása sérülést okozhat. FIYGELEM! Gyõzõdjön meg arról, hogy a pótkerék szelepe a külsõ oldalon helyezkedik el. Nem megfelelõen felhelyezett pótkerék a gépkocsi sérülését okozhatja. A PÓTKERÉK FELHELYEZÉSE A lehetséges személyi sérülés megelõzése érdekében, óvatosan kezelje a dísztárcsát, hogy annak éles széleivel ne kerüljön kapcsolatba. MEGJEGYZÉS: A dísztárcsát a kerékcsavarok rögzítik a kerékhez. Amikor az eredeti kerék visszakerül a kerékagyra megfelelõ pozícióban kell felhelyezni a dísztárcsát a szelephez képest, majd rögzíteni azt a kerékcsavarokkal. 6. Az emelõcsavar balra fordításával engedje le a gépkocsit. 7. Véglegesen húzza mega kerékanyákat. A kulcsot csavarás közben nyomja is, hogy még jobban meghúzza a csavarokat. Váltakozó sorrendben húzza meg a kerékanyákat. amíg mindegyiket kétszer meghúzta. A kerékanyák helyes meghúzási nyomatéka 135 Nm. Ha kétsége van afelõl, hogy elég jól meghúzta-e a kerékanyákat, márkaszervizben nyomatékkulccsal ellenõriztesse le. 8. Távolítsa el a kitámasztó ékeket és engedje le az emelõt. Szerelje össze a kerékanyakulcsot az emelõ berendezéssel, és helyezze vissza a pótkerék helyére. Minden alkatrészt rögzítsen megfelelõen. A nem rögzített kerék vagy emelõ elõrerepülhet, ha egy másik gépkocsival ütközik, vagy hirtelen fékez, így a gépkocsi utasainak sérülését okozhatja. Az emelõt és részeit, illetve a pótkereket mindig az ezek számára kialakított helyen tárolja. 9. Helyezze a defektes (lapos) kereket a hátsó csomagtérbe, és amint lehet, javíttassa meg, vagy szerezzen be helyette újat. 187

8 A nem rögzített kerék balesetben vagy hirtelen fékezéskor elõrelendülhet, és a gépkocsi utasainak sérülését okozhatja. Azonnal javíttassa meg, vagy cserélje le a hibás kereket. 10. Amint lehet ellenõrizze le az aktuális pótkerék abroncsnyomását. Állítsa be a helyes nyomásértéket. LEMERÜLT AKKUMULÁTOR INDÍTÓKÁBELES INDÍTÁSA Ha lemerült a gépkocsi akkumulátora, indítókábelek és egy másik gépkocsiban lévõ akkumulátor, illetve hordozható segédakkumulátor készlet segítségével újraindítható. A külsõ segítséggel történõ indítás veszélyes lehet, ha azt nem szakszerûen hajtják végre, ezért ponto-san kövesse a következõ utasításokat. MEGJEGYZES: Hordozható segédakkumulátor készlet használata esetén kövesse a gyártó utasításait és a vonatkozó óvintézkedéseket. Ne használjon hordozható segédakkumulátor készletet vagy más olyan segédindító forrást, melynek nagyobb a feszültsége mint 12 V, különben károsodhat az akkumulátor, az indítómotor, a generátor vagy az elektromos rendszer. Ne próbálja külsõ segítséggel beindítani a motort az akkumulátor fagyott állapotában. Az akkumulátor kilyukadhat és felrobbanhat, személyi sérülést okozva ezzel. FELKÉSZÜLÉS A KÜLSÕ SEGíTSÉGGEL TÖRTENÕ INDÍTÁSRA A gépkocsi akkumulátora a motortérben a motor elõtt, a levegõcsatorna alatt található. Az akkumulátor eléréséhez vegye le a bejövõ levegõcsatornát a két szárnyas csavar kihajtásával, amelyek a hûtõradiátoron találhatóak. LEVEGÕCSATORNA CSAVAROK AKKUMULÁTOR POZITÍV KIVEZETÉS 188

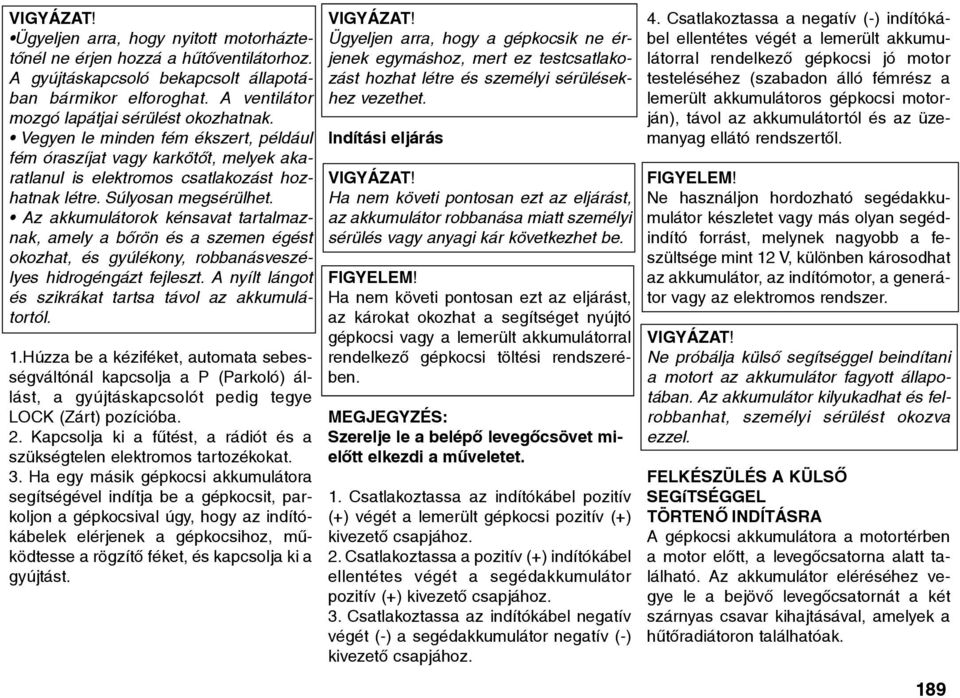

9 Ügyeljen arra, hogy nyitott motorháztetõnél ne érjen hozzá a hûtõventilátorhoz. A gyújtáskapcsoló bekapcsolt állapotában bármikor elforoghat. A ventilátor mozgó lapátjai sérülést okozhatnak. Vegyen le minden fém ékszert, például fém óraszíjat vagy karkötõt, melyek akaratlanul is elektromos csatlakozást hozhatnak létre. Súlyosan megsérülhet. Az akkumulátorok kénsavat tartalmaznak, amely a bõrön és a szemen égést okozhat, és gyúlékony, robbanásveszélyes hidrogéngázt fejleszt. A nyílt lángot és szikrákat tartsa távol az akkumulátortól. 1.Húzza be a kéziféket, automata sebességváltónál kapcsolja a P (Parkoló) állást, a gyújtáskapcsolót pedig tegye LOCK (Zárt) pozícióba. 2. Kapcsolja ki a fûtést, a rádiót és a szükségtelen elektromos tartozékokat. 3. Ha egy másik gépkocsi akkumulátora segítségével indítja be a gépkocsit, parkoljon a gépkocsival úgy, hogy az indítókábelek elérjenek a gépkocsihoz, mûködtesse a rögzítõ féket, és kapcsolja ki a gyújtást. Ügyeljen arra, hogy a gépkocsik ne érjenek egymáshoz, mert ez testcsatlakozást hozhat létre és személyi sérülésekhez vezethet. Indítási eljárás Ha nem követi pontosan ezt az eljárást, az akkumulátor robbanása miatt személyi sérülés vagy anyagi kár következhet be. Ha nem követi pontosan ezt az eljárást, az károkat okozhat a segítséget nyújtó gépkocsi vagy a lemerült akkumulátorral rendelkezõ gépkocsi töltési rendszerében. MEGJEGYZÉS: Szerelje le a belépõ levegõcsövet mielõtt elkezdi a mûveletet. 1. Csatlakoztassa az indítókábel pozitív (+) végét a lemerült gépkocsi pozitív (+) kivezetõ csapjához. 2. Csatlakoztassa a pozitív (+) indítókábel ellentétes végét a segédakkumulátor pozitív (+) kivezetõ csapjához. 3. Csatlakoztassa az indítókábel negatív végét (-) a segédakkumulátor negatív (-) kivezetõ csapjához. 4. Csatlakoztassa a negatív (-) indítókábel ellentétes végét a lemerült akkumulátorral rendelkezõ gépkocsi jó motor testeléséhez (szabadon álló fémrész a lemerült akkumulátoros gépkocsi motorján), távol az akkumulátortól és az üzemanyag ellátó rendszertõl. Ne használjon hordozható segédakkumulátor készletet vagy más olyan segédindító forrást, melynek nagyobb a feszültsége mint 12 V, különben károsodhat az akkumulátor, az indítómotor, a generátor vagy az elektromos rendszer. Ne próbálja külsõ segítséggel beindítani a motort az akkumulátor fagyott állapotában. Az akkumulátor kilyukadhat és felrobbanhat, személyi sérülést okozva ezzel. FELKÉSZÜLÉS A KÜLSÕ SEGíTSÉGGEL TÖRTENÕ INDÍTÁSRA A gépkocsi akkumulátora a motortérben a motor elõtt, a levegõcsatorna alatt található. Az akkumulátor eléréséhez vegye le a bejövõ levegõcsatornát a két szárnyas csavar kihajtásával, amelyek a hûtõradiátoron találhatóak. 189

10 Ne csatlakoztassa a kábelt a töltendõ akkumulátor negatív (-) pólusához. A keletkezõ elektromos szikra miatt az akkumulátor felrobbanhat. 5. Indítsa el a motor az indítóakkumulátoros gépkocsiba, járassa néhány percig alapjáraton, majd indítsa be a motort a lemerült akkumulátoros gépkocsiban. Amennyiben a gépkocsi motorja beindult, fordított sorrendben szerelje le a vezetékeket: 6. Kösse le a negatív (-) indítókábel egyik végét a lemerült akkumulátorral rendelkezõ gépkocsi motor testelésérõl. 7. Kösse le az indítókábel negatív végét (-) a segédakkumulátor negatív (-) kivezetõ csapjáról. 8. Kösse le a pozitív (+) indítókábel egyik végét a segédakkumulátor pozitív (+) kivezetõ csapjáról. 9. Kösse le az indítókábel pozitív (+) végét a lemerült gépkocsi pozitív (+) kivezetõ csapjáról. 10. Szerelje vissza a belépõ levegõcsövet. Ha gyakran van szükség külsõ indítási segítségre a gépkocsi beindításához, vizsgáltassa meg az akkumulátort és a töltési rendszert a hivatalos márkaszervizben. A gépkocsi elektromos aljzataiba csatlakoztatható tartozékok (pl. mobiltelefonok stb.) kikapcsolt állapotban is energiát vesznek fel a gépkocsi akkumulátorából. Szélsõséges esetben, ha elég hosszú i- deig vannak csatlakoztatva, akkor a gépkocsi akkumulátora olyan mértékben képes töltést veszíteni, hogy az károsan befolyásolja az akkumulátor élettartamát és/vagy megakadályozza a motor indítását. ELAKADT GÉPKOCSI KISZABADÍTÁSA Ha gépkocsija sárban, homokban vagy hóban elakadt, legtöbbször hintáztatással kiszabadítható. Fordítsa el a kormánykereket jobbra és balra, ezzel megtisztítja az elsõ kerekek körüli területet. Ezután kapcsoljon odavissza az ELÕREMENETI 1. és a HÁTRAMENETI fokozat között. A legideálisabb, ha a hintáztató mozgás fenntartására a lehetõ legkisebb mértékben nyomja le a gáz-pedált úgy, hogy a kerekek ne pörögjenek. A motor túlpörgetése vagy a kerekek kipörgetése az erõátviteli rendszer túlmelegedéséhez és meghibásodásához vezethet. Minden ötödik hintáztatás után ÜRES állásba kapcsolt sebességváltóval hagyja a motort alapjáraton járni legalább egy percig. Ezzel minimálisra csökkenthetõ a túlmelegedés, és az elakadt gépkocsi kiszabadítására tett hosszabb kísérletek alatt csökken az erõátviteli rendszer meghibásodásának kockázata. MEGJEGYZES: Ha gépkocsija kipörgésgátlóval van felszerelve, a gépkocsi hintáztatása elõtt kapcsolja ki a rendszert. További információért lásd az Elektronikus stabilitási program (ESP) címû részt A gépkocsi megismerése címû fejezetben. 190

11 Miközben hintáztatja az elakadt gépkocsit az 1. sebességfokozat és a hátramenet között, ne pörgesse a kerekeket 24 km/h sebességnél gyorsabban, ellenkezõ esetben a hajtáslánc megsérülhet. A motor túl magas fordulatszámon való használata, vagy a kerekek túl nagy sebességgel történõ pörgetése az erõátviteli rendszer túlmelegedéséhez és meghibásodásához vezethet. Károsíthatja a gumiabroncsokat is. Sebességben (sebességváltás nélkül) ne pörgesse a kerekeket 48 km/h-nál gyorsabban. A gyorsan pörgõ kerekek veszélyesek lehetnek. A túl magas kerékfordulatszám által létrehozott erõk károkat vagy akár meghibásodást is okozhatnak a tengelyekben és a gumiabroncsokban. A gumiabroncs felrobbanhat és valakit megsebesíthet. Ne pörgesse folyamatosan a kereket 48 km/h sebességnél gyorsabban vagy megállás nélkül 30 másodpercnél hosszabban, ha a gépkocsi elakadt, továbbá ügyeljen rá, hogy senki ne legyen a pörgõ kerék közelében, függetlenül annak sebességétõl. VONÓSZEM Gépkocsija rendelkezik egy vonószemmel, amelynél fogva a gépkocsi elakadás esetén vontatható. VONÓSZEM A vonószem kizárólag vészhelyzetben történõ használatra való, az elakadt gépkocsi vontatására. Ne használja a vonószemeket teherautó után történõ vagy országúti vontatásra. Ez károsíthatja a gépkocsit. A gépkocsi vontatásakor vontatókötél használata javasolt, a lánc kárt okozhat a gépkocsiban. Ne álljon vonószemmel vontatott gépkocsi közelébe. A vontatókötél vagy lánc elszakadhat, és súlyos sérülést okozhat. Az elsõ vonószem használata Az elsõ vonószem foglalata az elsõ lökhárító jobb alsó részén található. A vonószem felszereléséhez vegye le a gumi fedõkupakot, és csavarja be a vonószemet a foglalatba. 191

12 Illessze be az emelõkar lapos végét a szembe, és húzza meg. Erre vonatkozóan további információt talál A gépkocsi megemelése és kerékcsere címszó alatt a 6. fejezetben. A vonószemnek az elsõ lökhárítón keresztül teljesen fel kell ülnie a felfogató bakra, az ábra szerint. Ha a vonószem nem csatlakozik tökéletesen a felfogató bakhoz, a gépkocsi nem vontatható.elsõ vonószem csatla-koztatása ELSÕ VONÓSZEM CSATLAKOZTATÁSA A hátsó vonószem használata A hátsó vonószem foglalata a bal hátsó lökhárítóburkolaton lévõ nyitható fedél mögött található. 192 A vonószem felszereléséhez hajtsa ki a nyitható fedelet egy kulcs vagy egy kis csavarhúzó segítségével, és csavarja be a vonószemet a foglalatba. Illessze be az emelõkar lapos végét a szembe, és húzza meg. Erre vonatkozóan további információt talál A gépkocsi megemelése és kerékcsere címszó alatt. A vonószemnek a hátsó lökhárítón keresztül teljesen fel kell ülnie a felfogató bakra, az ábra szerint. Ha a vonószem nem csatlakozik tökéletesen a felfogató bak-hoz, a gépkocsi nem vontathat. HÁTSÓ VONÓSZEM CSATLAKOZTATÁSA SEBESSÉGVÁLTÓ KAR KIRETESZELÉSE Ha egy meghibásodás miatt a sebességváltó kar nem mozdítható el a P (Parkoló) állásból, a következõ folyamatot kell követni a sebességváltó kar idõ-leges elmozdításához: 1.Errõsen húzza be a kéziféket. 2.Vegye le a sebességváltó kar alatt, a jobb oldalon található fedelet a kireteszeléshez. 3.Fordítsa a gyújtáskulcsot ON (Gyújtás) állásba, a motor elindítása nélkül. 4.Nyomja meg és tartsa erõsen nyomva a fékpedált. 5.Használjon egy kis csavarhúzót, vagy valamilyen hasonló eszközt, majd nyomja és kireteszelõ kart elõre. 6.Mosgassa a sebességváltó kart N (Üres) helyzetbe. 7.A gépkocsi a sebességváltó N (Üres) helyzetében indítható. 8. Helyezze vissza a kireteszeléshez leszerelt fedelet.

13 ÜZEMKÉPTELEN GÉPKOCSI VONTATÁSA Gyújtáskulccsal Automata sebességváltó esetén Elsõkerék-hajtású (FWD) gépkocsikat az elsõ kerekeket felemelve lehet vontatni, vagy platón lehet szállítani, ahol egyik kerék sem érintkezik a talajjal. Összkerék-meghajtású (AWD) gépkocsikat platón kell szállítani, ahol egyik kerék sem érintkezik a talajjal. NE vontasson ilyen gépkocsit négy kerékkel a talajon. A hajtáslánc megsérülhet. Kézi kapcsolású sebességváltó esetén Elsõkerék-hajtású (FWD) és összkerékhajtású (AWD) gépkocsi vontatható (mind a négy kerék a talajon), amennyi-ben a sebességváltó ÜRES állásban van. Elsõkerék-hajtású (FWD) gépkocsik az elsõ kerekek megemelésével is vontathatóak. Elsõkerék-hajtású (FWD) és összkerékhajtású (AWD) gépkocsi szállítható platón (egyik kerék sem érintkezik a talajjal. Minden típusú sebességváltó Ha vontatás közben szükséges a segédberendezések használata (ablaktörlõ, ablakfûtés, stb.), a gyújtáskulcs legyen az ON (Gyújtás) állásban, és ne az ACC (Tartozék) állásban. Tartsa a sebességváltó kart mindig ÜRES állásban. Ha a gépkocsi akkumulátora lemerült, lásd a Sebességváltó kar kireteszelése részt ebben a fejezetben, amely bemutatja az elõválasztó kar kimozdításának lehetõségét a P (Parkoló) állásból. Ha a vontatott gépkocsit kormányozni kell, a gyújtáskapcsoló legyen ON (Gyújtás) vagy ACC (Tartozék) helyzetben, és ne LOCK (Zárt) pozícióban. Vontatáshoz ne használjon hevederes vontatóeszközöket. A gépkocsi lapos platós vontatójármûvön való rögzítésekor ne erõsítse azt az elsõ vagy hátsó felfüggesztés alkatrészeihez. A helytelen vontatás a gépkocsi károsodását okozhatja. Gyújtáskulcs nélkül Különös figyelemmel kell eljárni, ha a gépkocsit a gyújtáskapcsoló LOCK (Zárt) állásában vontatják. A javasolt vontatási módszer a lapos platós vontatójármûvön történõ szállítás. A gépkocsi károsodásának megelõzése érde-kében megfelelõ vontatóeszközre van szükség. 193

14 194
