1 Használati Utasítás az Vetõgép D9 MG 688 B 6- H 06.0 Printed in Germany Üzembe helyezés elõtt a Használati Utasítást és a Biztonsági Elõírásokat olvassa el és vegye figyelembe!

2 Copyright 00 by MZONEN-Werke H. Dreyer GmbH & Co. KG D-490 Hasbergen-Gaste / Germany ll rights reserved

3 D9-es típusú vetõgép egy minõségi termék az mazonen-werke, H. Dreyer GmbH & Co. KG. átfogó gyártmánypalettájáról. zavarmentes üzem érdekében azt javasoljuk, hogy a Használati Utasítást gondosan olvassa végig és az abban leírtakat mindig pontosan tartsa be! Gondoskodjon róla, hogy a Használati Utasítást, a gépet üzemeltetõ valamennyi gépkezelõ olvassa el. Ez a Használati Utasítás minden D9-es vetõgépre érvényes. Sikeres és eredményekben gazdag munkát kívánunk Önnek. mazone-werke H. Dreyer GmbH & Co. KG D 9 B

4 Tanácsok a Használati Utasításhoz Ezt a Használati Utasítást tartsa mindig kéznél. Ha eladja a gépet, a Használati Utasítást adja tovább a következõ tulajdonosnak. Használati Utasításban levõ minden adat a nyomtatás idõpontjában volt aktuális. Mivel az mazonen Werke folyton újabb fejlesztéseken dolgozik, a változtatás jogát bármiféle kötelezettségek vállalása nélkül fenntartja. Használati Utasításban használt jelölések Ebben a Használati Utasításban sok FIGYELMEZTETÉS, és INFORMÁCIÓ szimbólumokkal van jelölve. szimbólumok pontos jelentése a következõ:! Általános veszély-szimbólum (DIN 4844-W9) Biztonsági információkat tartalmaz, és a Használati Utasítás azon részein található, amelyek figyelembe nem vétele személyi sérülésekhez vezethet. I Vigyázat-szimbólum Olyan biztonsági információkat tartalmaz, amelyek figyelmen kívül hagyása veszélyt jelenthet a gépre és annak mûködésére. F Tájékoztatás-szimbólum Olyan gépre jellemzõ különlegességekre hívja fel a figyelmet, amelyek ismerete nélkülözhetetlen a gép problémamentes üzemeltetéséhez. D 9 B

5 - gép adatai.... lkalmazási kör.... Gyártó.... Konformitás nyilatkozat....4 Érdeklõdés és megrendelés esetén szükséges adatok....5 Típustábla....6 Mûszaki adatok....7 Szállítás....8 MZONE WS-Csoroszlya Csúszócsoroszlya cserélhetõ orral MZONE RoTeC-Csoroszlya Hidraulikus berendezések kapcsolása (D9) Zajszint Rendeltetésszerû használat... 7 Biztonság.... Veszélyek, ha a biztonsági tanácsokat figyelmen kívül hagyják.... z üzemeltetõ szakképzettsége.... Használati Utasításban található szimbólumok....4 Figyelmeztetõ jelek és tájékoztató táblák a gépen....5 Biztonságos munkavégzés Biztonsági elõírások az üzemeltetõ számára Általános biztonsági- és balesetvédelmi elõírások Általános biztonsági és balesetmegelõzési elõírások a vontató hárompont - hidraulikájára függesztett berendezésekre Általános biztonsági és balesetvédelmi elõírások vetõgépek üzemeltetésekor Általános biztonsági- és balesetvédelmi elõírások hidraulikus berendezések üzemeltetésekor Általános biztonsági- és balesetvédelmi elõírások gépek karbantartása és ápolása során Általános biztonsági- és balesetvédelmi elõírások elektromos és elektronikus készülékek és/vagy azok részeinek utólagos telepítéséhez Üzembehelyezés z új vetõgép összeszerelése vetõgép felkészítése a munkára Beállítási munkák a táblán Munka közben z elsõ 0 üzemóra után vetõgép felkapcsolása a traktorra, illetve az arról való leszerelése vetõgép felkapcsolása a traktorra vetõgép lekapcsolása traktorról... 9 magtartály feltöltése és kiürítése magtartály feltöltése magtartály kiürítése... 0 Vetõgép beállítása a vetõmag alapján 0. Elite-vetõelemek Vetés normál vetõelemmel Vetés finom vetõelemmel tolózárak beállítása fenéknyelvek beállítása Keverõtengely keverõtengely hajtásának kikapcsolása Keverõtengely hajtásának bekapcsolása Borsó vetése Bab vetése Bab vetése 600 g EMT-ig Bab vetése 600 g EMT felett... 7 kívánt vetési normának megfelelõ hajtómûbeállítás (leforgatási próba).... Hajtómûbeállítás meghatározása számolókorong segítségével Eltérések a beállított és valóságos vetési normák között... 8 Nyomjelzõ.... nyomjelzõ munka-/szállítási helyzetbe hozása.... nyomjelzõ hosszának beállítása kadályok a táblán Nyírócsavaros nyomjelzõkar biztosítás... 5 Vetési mélység beállítása.... Vetésmélység beállítása állítóorsóval.... Vetésmélység beállítása hidraulikus munkahengerrel (különleges kivitel).... Vetésmélység beállítása a RoTeCmélységkorlátozó tárcsák (különleges kivitel) átállításával RoTeC-mélységkorlátozó tárcsák szerelése és beállítása Magtakaró rugó (különleges kivitel) Magtakaró rugók felszerelése a vetõgépre Hidraulikus munkahenger csatlakoztatása (különleges kivitel) Külsõ magtakaró rugók munkahelyzetbe hozása Magtakaró rugók beállítása Hidraulikus munkahenger nélküli magtakaró rugók terhelésbeállítása Hidraulikus munkahengerrel felszerelt magtakaró rugók terhelésbeállítása Közúti szállítás... 6 D 9 B

6 - 5 Kezelõállás (különleges kivitel) Kezelõállás felszerelése... 8 Hidraulikusan mûködtetett mûvelõutas vetésszabályzó (különleges kivitel) Szerelés Beállítások a munka kezdetekor Mûvelõutas vetésszabályzás kikapcsolása Tanácsok a 4, 6 és 8-szoros mûvelõút kapcsolásokhoz Vetõgép féloldali vetõtengelyének kikapcsolása Tanácsok a -szeres és a 6-plus mûvelõút kapcsolásokhoz m-es mûvelõút kialakítása két kapcsolódobozzal felszerelt 4 m munkaszélességû vetõgéppel Mûvelõutas-vetésszabályzó mûködésének ellenõrzése Mûvelõút távolság beállítása a növényápolási munkát végzõ vontató nyomtávjának megfelelõen Kapcsolódoboz átszerelése egy másik kapcsolásra Kapcsolódoboz átszerelése -, -, 4- és 6-szoros kapcsolásról egy ugyanezen csoporton belüli másik kapcsolásra , - és 6-szoros kapcsolások osztókerekei és számsorozatai Kapcsolódoboz átépítése 5-, 7-, 8- vagy 9-szeres kapcsolásra, vagy ezen kapcsolások valamelyikérõl egy másikra Kapcsolódoboz alapbeállítása és mûködésének leírása szoros kapcsolás Fenéklemez beállítása Hajtómû olajszintjének ellenõrzése Görgõslánc ellenõrzése WS-Csoroszlya orrának cseréje Hidraulikatömlõk Ellenõrzés üzembehelyezéskor és üzem közben Csereidõszakok Jelölés mire a be-, és kiszereléskor ügyelni kell Mûvelõútjelzõ berendezés (különleges kivitel) Szerelés Vezérlõszelep beállítása Nyomjelzõ tárcsák beállítása Közúti szállítás... 5 Repcebetét (különleges kivitel).... Repcebetét beszerelése... Traktornyom lazító (különleges kivitel).... Munka elõtti beállítások a táblán... 4 Közúti szállítás... 6 Karbantartás, ápolás Csavarkötések ellenõrzése Gumiabroncs nyomás ellenõrzése Vetõgép tisztítása... D 9 B

7 - gép adatai. lkalmazási kör vetõgép alkalmas a kereskedelemben kapható vetõmagok tartalékolására, adagolására és kijuttatására.. Gyártó MZONEN-Werke H. Dreyer GmbH & Co. KG Postfach 5, D-490 Hasbergen-Gaste.5Típustábla F típustábla eredetiséget igazol, ezért azt megváltoztatni, vagy felismerhetetlenné tenni nem szabad!. Konformitás nyilatkozat gépkombináció megfelel az EK 89/9/EWG sz. gépekre vonatkozó irányelveinek, valamint az ide tartozó kiegészítõ irányelveknek..4 Érdeklõdés és megrendelés esetén szükséges adatok különleges felszerelések és pótalkatrészek megrendelése esetén mindig adja meg a gép típusát és számát. nagymértékû biztonság érdekében az Ön gépén az alkatrészek mindegyikét gondosan egymáshoz mérve alakítottuk ki. Kérjük, gondolja át, hogy a gépén végzett minden olyan mûszaki módosítás, amely eltérést eredményez az eredeti állapothoz képest, befolyással lehet a biztonságra. Ez nemcsak a nem megfelelõ alkatrészekre, hanem az általunk jóvá nem hagyott tartozékokra is vonatkozik. F Saját biztonsága érdekében javasoljuk, hogy csak az eredeti alkatrészeket és tartozékokat alkalmazza. z eredeti alkatrészeket és tartozékokat kizárólag az Ön gépéhez terveztük és próbáltuk ki. Minden olyan alkatrészért, tartozékért és felépítményért, amelyet az MZONEN-Werke nem hagyott jóvá, valamint az egyéb nem megengedett mûszaki átalakításokért és annak következményeiért az MZONEN- Werke nem vállal felelõsséget. Írja fel ide vetõgépének típusszámát és gépszámát. Géptípus: MZONE Vetõgép D9:... Gépszám:... D 9 B 6 0.0

8 -.6 Mûszaki adatok $0$=( 9HW JpS 0XQNDV]pOHVVpJ *ps V]pOHVVpJH V]iOOtWiVL KHO\]HWEHQ :6 &VRURV]O\D 6RURN V]iPD OHJIHOMHEE 6RUWiYROViJ PLQLPXP 5R7H& &VRURV]O\D 6RURN V]iPD OHJIHOMHEE 6RUWiYROViJ PLQLPXP 0DJWDUWiO\ UWDUWDOPD 0DJWDUWiO\ UWDUWDOPD PDJDVtWyYDO $ PDJWDUWiO\ PDJDVViJD PDJDVtWy QpON O 7 PHJ PDJDVtWy QpON O $EURQFVPpUHW VRUR]DW V]HULQW /HYHJ Q\RPiV \RPWiYROViJ ' P P FP FP PD[ O PD[ O ' P P FP FP PD[ O PD[ O P NE NJ ± «PP 6]pOHVVpJ PP EDU P P NE NJ ± «PP 6]pOHVVpJ PP EDU P W K D9-0 7t06 Fig.. D9-40 z mazone D9 típusú vetõgép üzemeltetése történhet: - a vontató hárompont felfüggesztésére kapc solva; - a TLT-rõl hajtott tömörítõ hengeres talajmeg munkáló gép után kapcsolva; - a vontatott talajmegmunkáló berendezés után kapcsolva. Javaslataink a csoroszlyatípus kiválasztásához: - Szántás utáni vagy kevés felszíni szerves anyagot tartalmazó talajok esetén használja a WS-Csoroszlyákat. - RoTeC-Csoroszlyák mind kevés, mind sok felszíni szerves anyagot tartalmazó talajok esetén használhatók. D 9 B t09 Fig..

9 -.7 Szállítás D9-es típusú vetõgépeket 4 m munkaszélességig nyitott magládával a gép közepére beakasztott daruhoroggal kell felrakodni (. ábra). gép megérkezése esetén rögtön vizsgálja meg, keletkeztek-e szállítási sérülések, illetve, hogy minden rész megvan-e. Csak a szállítmányozó céghez benyújtott azonnali reklamáció esetén várható kártérítés. D9-0/40 Fig.. 8i09 D 9 B 6 0.0

10 - 4.8 MZONE WS-Csoroszlya Csúszócsoroszlya cserélhetõ orral z mazone WS-Csoroszlya (.4 ábra) acélöntvénybõl készült cserélhetõ orral (.4/ ábra) rendelkezik. Kitûnõ kopásállósága miatt az acélöntvény a legjobb anyag a csoroszlyaorr készítéséhez. Ennek ellenére nagy területû agresszív, homokos illetve kavicsos talajon elkerülhetetlen a kopás. kopott csoroszlyaorrokat cserélni kell. csoroszlyatámasz (.4/ ábra) meggátolja a csoroszlyakifutó eltömõdését a vetõgép puha talajra való leengedésekor. Munka közben a csoroszlyatámasz hátra billen. Kopás ennél az alkatrésznél nem lép fel. Ennek ellenére a csoroszlyatámasz problémamentesen és könnyen kicserélhetõ. csoroszlyavázban egy vezetõtölcsér (.4/ ábra) található, amely a magokat közvetlenül a csoroszlyaorr mögé irányítja. magok közvetlenül a vetõbarázda beomlása elõtt kerülnek a talajba. pontos és egyenletes vetésmélység csak ezen a módon érhetõ el. Szántott talajon a WS-Csoroszlya optimális vetésmélység-egyenletességet egy csoroszlya elé kapcsolt gyûrûshenger segítségével nyújt. vetés ekkor a keményre tömörített talajcsíkokba, a barázda befedése pedig a laza, durvább szerkezetû talajjal (.5 ábra) történik. = lazább talaj = közepes mértékben tömörített talaj = nagymértékben tömörített talaj Ezzel az eljárással nagymértékben csökkenthetõ az eltömõdés veszélye komposztált magágyba vetéskor, mivel a gyûrûshenger barázdájában a csúszócsoroszlya nem képes a szalmát, illetve egyéb szerves anyagokat összegereblyézni. Fig..4 i7 Fig..5 E4 D 9 B 6 0.0

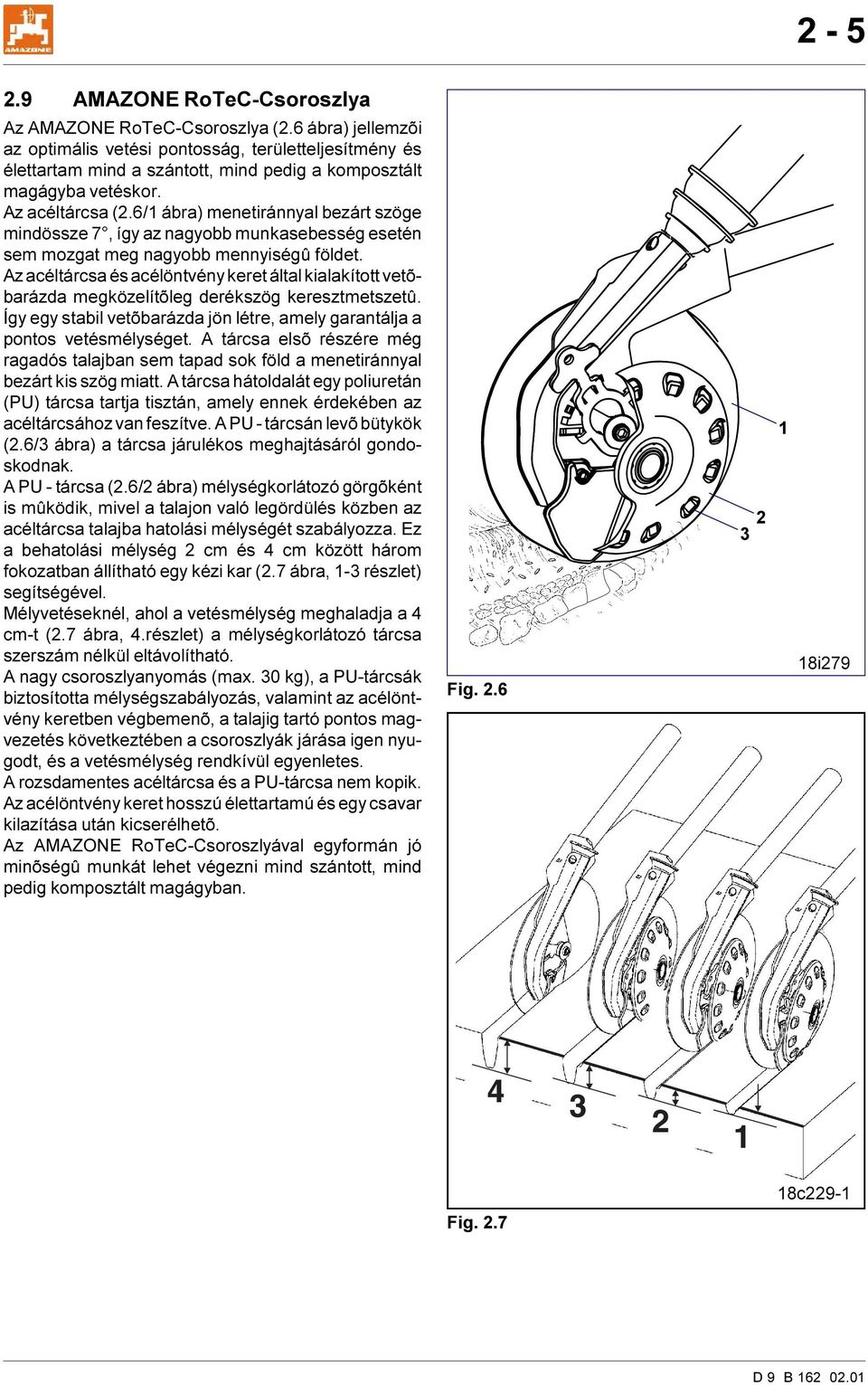

11 - 5.9 MZONE RoTeC-Csoroszlya z MZONE RoTeC-Csoroszlya (.6 ábra) jellemzõi az optimális vetési pontosság, területteljesítmény és élettartam mind a szántott, mind pedig a komposztált magágyba vetéskor. z acéltárcsa (.6/ ábra) menetiránnyal bezárt szöge mindössze 7, így az nagyobb munkasebesség esetén sem mozgat meg nagyobb mennyiségû földet. z acéltárcsa és acélöntvény keret által kialakított vetõbarázda megközelítõleg derékszög keresztmetszetû. Így egy stabil vetõbarázda jön létre, amely garantálja a pontos vetésmélységet. tárcsa elsõ részére még ragadós talajban sem tapad sok föld a menetiránnyal bezárt kis szög miatt. tárcsa hátoldalát egy poliuretán (PU) tárcsa tartja tisztán, amely ennek érdekében az acéltárcsához van feszítve. PU - tárcsán levõ bütykök (.6/ ábra) a tárcsa járulékos meghajtásáról gondoskodnak. PU - tárcsa (.6/ ábra) mélységkorlátozó görgõként is mûködik, mivel a talajon való legördülés közben az acéltárcsa talajba hatolási mélységét szabályozza. Ez a behatolási mélység cm és 4 cm között három fokozatban állítható egy kézi kar (.7 ábra, - részlet) segítségével. Mélyvetéseknél, ahol a vetésmélység meghaladja a 4 cm-t (.7 ábra, 4.részlet) a mélységkorlátozó tárcsa szerszám nélkül eltávolítható. nagy csoroszlyanyomás (max. 0 kg), a PU-tárcsák biztosította mélységszabályozás, valamint az acélöntvény keretben végbemenõ, a talajig tartó pontos magvezetés következtében a csoroszlyák járása igen nyugodt, és a vetésmélység rendkívül egyenletes. rozsdamentes acéltárcsa és a PU-tárcsa nem kopik. z acélöntvény keret hosszú élettartamú és egy csavar kilazítása után kicserélhetõ. z MZONE RoTeC-Csoroszlyával egyformán jó minõségû munkát lehet végezni mind szántott, mind pedig komposztált magágyban. Fig..6 8i79 Fig..7 8c9- D 9 B 6 0.0

12 - 6 S V M ab cd Q Q Fig..8 8c8-.0 Hidraulikus berendezések kapcsolása (D9) Jelölések ab = gépoldali cd = vontatóoldali S = Kapcsolódoboz Hidraulikus munkahengerek a vontató Q vezérlõszelepén: = Mûvelõút jelzõ berendezés B = Kapcsolódoboz C = Bal oldali nyomjelzõ D = Jobb oldali nyomjelzõ Hidraulikus munkahengerek a vontató Q vezérlõszelepén: E = Csoroszlyanyomás-állító F = Magtakaró-rugó terhelésállító G = Vetési norma távvezérlés Szelepek Q,Q = db vontatóoldali vezérlõszelep munka helyzetben ábrázolva M = Nyomjelzõ váltószelep V = Mûvelõútjelzõ berendezés vezérlõszelepe Megengedett hidraulikaolajok HD-SE 0W-0 a MIL-L-04 C illetve az PI-CD szerint, és STOU SE 5W-0 a MIL-L-05 illetve az PI GL4 szerint.!! z hidraulikus berendezésen végzett munka elõtt a vontató hidraulikáját nyomástalanítsa! üzemi nyomás legfeljebb 00 bar lehet! Egy ugyanilyen figyelmeztetés az Ön vetõgépén is található. D 9 B 6 0.0

13 - 7. Zajszint munkahelyre vonatkoztatott zajemisszió (hangnyomásszint) 74 db (), üzem közben, csukott vontatóajtó mellett, fejmagasságban mérve. Mérõmûszer: OPTC SLM 5. hangnyomásszint a vontató típusától függõen változhat.. Rendeltetésszerû használat z mazone D9-es vetõgép kizárólag a mezõgazdasági munkák során alkalmazott és a kereskedelmi forgalomban szokványos vetõmagok tartalékolására, adagolására és kijuttatására használható. Minden egyéb ettõl eltérõ felhasználás nem minõsül rendeltetésszerûnek. z ebbõl származó károkért a gyártó nem vállal felelõsséget, a kockázat kizárólag a felhasználót terheli. gyártó által elõírt Használati- és Karbantartási utasításban elõírtak betartása, valamint a kizárólag eredeti alkatrészek alkalmazása szintén beletartozik a rendeltetésszerû felhasználás fogalmába.! gépen végrehajtott önkényes átalakítások kizárják a gyártót az abból származó károk miatti felelõsség alól. z általunk nagy gondossággal elõállított gépek mûködése során még azok rendeltetésszerû használata során sem lehet teljes mértékben kizárni ingadozásokat a vetésmennyiségben, vagy akár egyes sorok teljes kimaradását. Ezeket például az alábbi tényezõk okozhatják: - vetõmag különbözõ összetétele (pl. méretbeli eltérések, csávázás, fajlagos tömeg, geometriai formák). - Sodródás lejtõn vagy hiba a csatlakozósornál. - Eltömõdés vagy boltozódás például megduzzadt illetve csírázó vetõmagmaradék, idegen test, zsákmaradék stb. - Terepegyenetlenségek. - Kopó alkatrészek elkopása (pl. vetõelem, stb.) - Külsõ behatás okozta károsodások. - Rosszul beállított fordulatszámok és haladási sebességek - Rosszul beállított gép (helytelen talajmûvelés, inkorrekt számítások a hajtómû beállításhoz) F Gépét ezért minden használatbavétel elõtt és használat közben is ellenõrizze a helyes mûködés és a munkavégzési pontosság tekintetében. Kártérítési igény olyan károkkal szemben, amelyek nem magán a gépen keletkeztek, nem támasztható. Ide tartozik az is, hogy a vetési hibából származó közvetett károkért szintén nem fordulhat kártérítési igénnyel a gyártó céghez. gépen végrehajtott önkényes változtatások szintén károkhoz vezethetnek és kizárják a gyártót e károkért való felelõsség alól. gyártó felelõsségének kizárása nem érvényes a tulajdonos vagy a gépet vezetõ alkalmazott szándékossága, illetve durva figyelmetlensége során és egyéb, a termelési-felelõsségtörvény szerinti esetekben, melyekben a gép meghibásodásaiból származó személyi sérülésekért és egyéb, magántulajdonban levõ tárgyakon esett károkért a gyártónak felelõsséget kell vállalni. Szintén nem érvényes olyan sajátosságok hiánya esetén, amelyek megléte kifejezetten garantált, ha ez a garancia éppen azt szolgálta, hogy a megrendelõt megvédje az olyan károktól, amelyek nem magán a gépen keletkeznek. D 9 B 6 0.0

14 - 8 D 9 B 6 0.0

15 -.0 Biztonság zavarmentes üzem érdekében javasoljuk a Használati Utasítás gondos végigolvasását és az abban levõ javaslatok pontos betartását. Gondoskodjon róla, hogy a gépet üzemeltetõ valamennyi gépkezelõ olvassa el ezt a Használati Utasítást. Ebben a Használati Utasításban számos utasítást talál, amelyek Önt hozzásegítik a zavarmentes munkához. magyarázatok ábrákkal vannak kiegészítve, a funkciók mindegyikének részletes ismertetéséhez, és tanácsok szolgáltatásához a különbözõ üzemi körülmények közötti biztonságos üzemeltetéshez. Kérjük, vegye figyelembe és kövesse pontosan valamennyi biztonsági utasítást.. Veszélyek, ha a biztonsági tanácsokat figyelmen kívül hagyják biztonsági tanácsok figyelmen kívül hagyása - veszélyt jelenthet személyek, valamint a környe zet és a gép számára, - minden kárpótlásigény elvesztéséhez vezethet. biztonsági tanácsok figyelmen kívül hagyása részleteiben a következõ veszélyeket vonhatja maga után: - a gép fontos funkcióinak meghibásodása; - a karbantartás elõírt módon való végrehajtásának lehetetlenné válása; - személyek veszélyeztetése mechanikai hatások következtében; - környezet veszélyeztetése hidraulikaolaj szivár gása következtében.. Használati Utasításban található szimbólumok Ebben a Használati Utasításban sok FIGYELMEZTE- TÉS, és INFORMÁCIÓ szimbólumokkal van jelölve. szimbólumok pontos jelentése a következõ:! Általános veszély-szimbólum (DIN 4844-W9) Biztonsági információkat tartalmaz, és a Használati Utasítás azon részein található, amelyek figyelembe nem vétele személyi sérülésekhez vezethet. I Vigyázat-szimbólum Olyan biztonsági információkat tartalmaz, amelyek figyelmen kívül hagyása veszélyeket jelenthet a gépre és annak mûködésére. F Tájékoztatás-szimbólum Olyan gépre jellemzõ különlegességekre hívja fel a figyelmet, amelyek ismerete nélkülözhetetlen a gép problémamentes üzemeltetéséhez.. z üzemeltetõ szakképzettsége z ebben a Használati Utasításban bemutatott gépet csak azok a személyek üzemeltethetik, tarthatják karban és állíthatják helyre, akik azzal megismerkedtek, és akiket az ahhoz kapcsolódó veszélyekrõl kiképeztek. D 9 B

16 -.4 Figyelmeztetõ jelek és tájékoztató táblák a gépen figyelmeztetõ jelek (pl.. ábra) jelölik a gép veszélyes részeit. Ezeknek a figyelmeztetõ jeleknek a figyelembe vétele a gépen dolgozó valamennyi személy biztonságának érdeke. Fig.. tájékoztató táblák (pl.. ábra) olyan gépre jellemzõ különlegességekre hívják fel a figyelmet, amelyek ismerete nélkülözhetetlen a gép problémamentes üzemeltetéséhez Fig.. figyelmeztetõ jelek és tájékoztató táblák gépen való elhelyezési pontjait a. és a.4 ábrák jelölik. figyelmeztetõ jelek és tájékoztató táblák magyarázatait, amelyek figyelembevételére és azok más üzemeltetõknek való továbbadására Önt megkérjük, a következõ oldalakon találhatja MD 095 MD 097 MD 084 MD 078 gépen található figyelmeztetõ jeleket és tájékoztató táblákat mindig tartsa tiszta és jól olvasható állapotban. sérült vagy hiányzó figyelmeztetõ jeleket és tájékoztató táblákat cserélje ki, illetve pótolja. (Ábraszám = Megrendelési szám) MD 078 7t07 Fig.. MD 08 MD 08 7t06 Fig..4 D 9 B

17 - Ábraszám: MD 078 Magyarázat Soha ne nyúljon a becsípõdés veszélyes helyekre, amíg az ott levõ részek mozgásban vannak! veszélyzónában tartózkodó személyeket küldje el! Ábraszám: MD 08 Magyarázat gépen (annak rakfelületén is) való utazás a gépkezelõn kívüli személyek számára munka és szállítás közben egyaránt tilos! Ábraszám: MD 08 Magyarázat Sérülésveszély! magtartályba nyúlni tilos! Ábraszám: MD 084 Magyarázat mozgásban levõ nyomjelzõ alá állni tilos! Ábraszám: MD 095 Magyarázat z üzembe helyezés elõtt olvassa el és vegye figyelembe a Használati Utasítást, valamint a Biztonsági Elõírásokat. D 9 B

18 - 4 Ábraszám: MD 097 Magyarázat Zúzódásveszély a vontató és gép között való tartózkodás esetén! gépkombináció összekapcsolása közben senki nem tartózkodhat a gép és a vontató között! hárompont felfüggesztés külsõ beállítása közben tilos a gép és a vontató közé lépni! Ábraszám: Magyarázat Néhány üzemóra után a csavarokat után kell húzni! Ábraszám: 9888 Magyarázat CE jel azt mutatja, hogy a gép megfelel az EK, gépekre vonatkozó 89/9/EWG számú irányelvének és az ide tartozó kiegészítõ irányelveknek. Ábraszám: 9559 Magyarázat hidraulikus berendezés nyomása legfeljebb 00 bar lehet! D 9 B

19 - 5.5Biztonságos munkavégzés biztonsági elõírások mellett a szakmai egyesület országos és általános érvényû munkavédelmi és balesetvédelmi elõírásait is be kell tartani. Különösen igaz ez az UVV., az UVV. és az UVV. ra (Németországban). gép közutakon való szállításakor a KRESZ elõírásai érvényesek..6 Biztonsági elõírások az üzemeltetõ számára.6. Általános biztonsági- és balesetvédelmi elõírások lapszabály: gépet és a traktort minden üzembe helyezés elõtt vizsgálja át a közlekedési- és üzembiztonsági szempontok alapján.. Használati Utasításban található elõírások mellet kérjük, vegye figyelembe az általánosan érvényben levõ biztonsági- és balesetvédelmi elõírásokat is!. gépre felragasztott figyelmeztetõ és tájékoztató címkék fontos információkat nyújtanak a veszélytelen munkához. Biztonsága érdekében vegye azokat tekintetbe!. Közutak használata esetén tartsa szem elõtt a mindenkori rendelkezéseket! 4. munka megkezdése elõtt ismerkedjen meg minden felszereléssel, berendezéssel, kezelõelemmel, valamint azok funkcióival. Munka közben erre már nem jut idõ! 5. gépüzemeltetõ ne viseljen laza lelógó öltözéket! 6. tûzveszély elkerülése érdekében a gépet tartsa tisztán! 7. Indulás illetve üzembe helyezés elõtt ellenõrizze a gép környezetét (gyermekek). Ügyeljen a jó kilátásra! 8. gépen való utazás a gépkezelõn kívüli személyek számára munka és szállítás közben egyaránt tilos! 9. gépet a vontatóhoz az elõírásoknak megfelelõen csatlakoztassa és arra csak az elõírt szerkezeteket erõsítse fel! 0. Fordítson különös figyelmet a gép fel- és lekapcsolásakor a vontatóhoz, illetve a vontatóról!. támasztó berendezéseket a gép fel- és lekapcsolásakor állítsa a megfelelõ helyzetükbe (biztonságos kitámasztás)!. tömegeket mindig az elõírások szerint, az arra kialakított helyükre erõsítse fel.. megengedett tengelyterhelést, össztömeget és a gép méreteit szállításkor vegye figyelembe! 4. Ellenõrizze, hogy szállításkor a gép külsõ méretei megfelelnek-e a KRESZ elõírásainak! 5. szállításhoz szükséges felszereléseket, mint például világítás, figyelmeztetõ berendezések, esetleg védõfelszerelések, szerelje fel és ellenõrizze azok mûködését! 6. gyorstengelykapcsolók kioldókötele legyen laza és alsó helyzetben se legyen önkioldó! 7. Munka közben a vezetõülést elhagyni tilos! 8. Függesztett gépek és ballaszttömegek alkalmazásakor a vontató menettulajdonságai, irányíthatósága és fékjellemzõi megváltoznak. Ügyeljen ezért a kielégítõ irányíthatóságra és fékezhetõségre! 9. gép hátsó munkahengerrel történõ felemelésekor a vontató elsõ tengelye tehermentesül. Ügyeljen az elsõ tengely kielégítõ terhelésére, amely a vontató önsúlyának legalább 0%-a legyen (lásd a vontató Használati Utasítását)! 0. Kanyarban való haladáskor ügyeljen a gép keresztirányú kinyúlására és/vagy a lengõ tömegekre!. gépet csak akkor helyezze üzembe, ha arra valamennyi védõfelszerelés fel van szerelve és azok képesek feladatuk!. gép munkatartományában tartózkodni tilos! biztonsági távolságot tartsa be!. gép feltöltése elõtt állítsa le a vontató motorját, húzza ki az indítókulcsot és húzza be a kéziféket! 4. Tilos az eszköz forgási- és lengési tartományában tartózkodni! 5. hidraulikusan összecsukható kereteket csak akkor mûködtesse, ha senki sem tartózkodik a lengési tartományban! 6. z idegen erõvel mûködtetett részek (például hidraulika) mindig becsípõdés- és nyírásveszélyes helyek! 7. vontató elhagyása elõtt a gépet engedje le a talajra, a motort állítsa le és az indítókulcsot vegye ki! 8. vontató és a gép között senki sem tartózkodhat anélkül, hogy a vontató elgurulás ellen biztosítva ne lenne akár behúzott kézifékkel, akár kiékelt kerekekkel! 9. nyomjelzõt szállítási helyzetben mindig reteszelje be! D 9 B

20 Általános biztonsági és balesetmegelõzési elõírások a vontató hárompont - hidraulikájára függesztett berendezésekre. Mielõtt a gépet a vontató hárompont felfüggesztésére fel- vagy arról leszereli, a hárompont felfüggesztés vezérlõegységét állítsa olyan helyzetbe, hogy emeléskor és süllyesztéskor a gépre teljes rálátása legyen!. Függesztett gép esetén a felépítmény és a vontató kategóriáját mindig egyeztesse!. hárompont felfüggesztés rudazatainak környezete becsípõdés- és nyírásveszélyes hely! 4. hárompont felfüggesztés hidraulikájának kívülrõl történõ irányításakor tilos a munkagép és a vontató közé állni! 5. gép szállítási helyzetbe való átalakításakor mindig ügyeljen a hárompont felfüggesztés rudazatainak megfelelõ oldalirányú rögzítésére! 6. Közúton, felemelt géppel való haladáskor az emelõkart süllyesztés ellen ki kell biztosítani! 7. gépet a vontatóra mindig az elõírásoknak megfelelõen szerelje fel, illetve le. Ellenõrizze a vontatmány fékszerkezetének mûködését. gyártó elõírásait vegye figyelembe! 8. gépet csak az arra kijelölt jármûvel szállítsa, és üzemeltesse!.6. Általános biztonsági és balesetvédelmi elõírások vetõgépek üzemeltetésekor. leforgatási próba során a bejárt területen ügyeljen a forgó és oszcilláló géprészekre!. vetõgép kezelõállásait csak a magtartály feltöltésekor használja! zokon tartózkodni üzem közben tilos!. Közúti szállításnál a mûvelõútjelzõ berendezés nyomjelzõtárcsáit szerelje le! 4. magtartály feltöltésekor vegye figyelembe a gyártó cég elõírásait! 5. Szállítási helyzetben a nyomjelzõt reteszelje ki! 6. magládába bármiféle alkatrészt helyezni tilos! 7. magtartályba csak az elõírásoknak megfelelõ mennyiségû vetõmagot töltse! D 9 B

21 Általános biztonsági- és balesetvédelmi elõírások hidraulikus berendezések üzemeltetésekor. hidraulikus berendezés nagy nyomáson mûködik!. Hidraulikus munkahengerek és motorok csatlakoztatása során ügyeljen a hidraulikatömlõk elõírás szerinti csatlakozására!. hidraulikatömlõk traktorhidraulikára történõ csatlakoztatása során ügyeljen arra, hogy mind a vontató, mind pedig a gép hidraulikarendszere nyomástalanítva legyen! 4. Hidraulikus funkciókapcsolatok esetében a vontatón és a gépen levõ csatlakozóaljakat és dugókat jelölésekkel kell ellátni a téves párosítások elkerülése érdekében! Fordított csatlakoztatás esetén a gép mûködése ellentétes értelmû lesz (pl. emelés/süllyesztés), ami balesetveszélyt jelent! 5. hidraulikatömlõk épségét rendszeresen ellenõrizze, a sérült és elöregedett tömlõket cserélje! cseretömlõk mûszakilag feleljenek meg a gyártó cég követelményeinek! 6. szivárgási helyek keresésekor a sérülési veszélyek elkerülése érdekében használjon arra alkalmas segédeszközöket! 7. Magas nyomás alatt levõ szivárgó folyadékok (pl. hidraulikaolaj) áthatolhatnak a bõrön, és súlyos sérüléseket okozhatnak! Sérülés esetén azonnal forduljon orvoshoz! (Fertõzésveszély!) 8. hidraulikus berendezésen üzembe állítása elõtt a gépet engedje le a talajra, a berendezést tehermentesítse és a motort állítsa le! 9. hidraulikatömlõk használhatósági ideje nem haladhatja meg a 6 évet, beleszámítva egy legfeljebb éves tárolási idõszakot! hidraulikatömlõk, illetve azok csatlakozásai szakszerû tárolás és a megengedettnél nem nagyobb terhelések mellett is elöregednek. Ezért a tárolhatósági és használhatósági idõ is korlátozott. használhatósági idõt ettõl eltérõen a gyakorlati tapasztalatokra építve is meg lehet határozni, az ebbõl származó potenciális veszélyeket viszont nem szabad figyelmen kívül hagyni. Hõre lágyuló mûanyag tömlõkre és hidraulika vezetékekre ettõl eltérõ értékek az irányadók..6.5 Általános biztonsági- és balesetvédelmi elõírások gépek karbantartása és ápolása során. Karbantartás, ápolás, tisztítás és a mûködési zavarok elhárítása alapvetõen csak kikapcsolt hajtás és leállított motor mellett végezhetõ! gyújtáskulcsot húzza ki!. csavarok és csavaranyák megfelelõ feszességét rendszeresen ellenõrizze, és azokat adott esetben húzza után!. Felemelt állapotban levõ gépen végzett karbantartási munkáknál mindig gondoskodjon a gép megfelelõ alátámasztásáról! 4. Munkavégzõ szerszámok vágással történõ cseréjét csak arra alkalmas szerszámmal végezze! Munkavédelmi kesztyû használata kötelezõ! 5. gép kenését rendszeresen végezze el (olaj- és olajszûrõ csere, zsírozás)! 6. Elektromos készülékeken végzett munka elõtt a feszültséget mindig kapcsolja le! 7. vontatón és az ahhoz kapcsolt gépen végzett elektromos hegesztés elõtt a generátorról és az akkumulátorról vegye le a kábeleket! 8. pótalkatrészek legalább elégítsék ki a gyártó cég által támasztott mûszaki követelményeket! Ez például az eredeti alkatrészek alkalmazásával biztosítható! D 9 B

22 Általános biztonsági- és balesetvédelmi elõírások elektromos és elektronikus készülékek és/vagy azok részeinek utólagos telepítéséhez gép olyan elektronikus berendezésekkel szerelhetõ fel, melyek elektromágneses sugárzásaikkal más berendezések mûködését befolyásolhatják. z ilyen sugárzások embereket is veszélyeztethetnek, ha a következõ biztonsági elõírásokat figyelmen kívül hagyják. jármû elektromos hálózatára csatlakozó elektromos berendezések, illetve azok részeinek gépre történõ utólagos telepítése során a használó saját felelõsségére vizsgálja meg, hogy a telepített berendezés gyakorol-e bármiféle zavaró hatást a jármû elektronikájára vagy annak egyéb részeire. Mindenek elõtt arra ügyeljen, hogy az utólag telepített elektromos vagy elektronikus berendezés megfeleljen a 89/6/EWG jelzésû EMV irányelv mindenkor vonatkozó részeinek, valamint a berendezés el legyen látva a CE jelzéssel. D 9 B

23 4-4.0 Üzembehelyezés Vetõgépének üzembehelyezése elõtt olvassa el és vegye figyelembe a Használati Utasítást és a Biztonsági Elõírásokat! Ismerje meg a gép helyes mûködtetését és a mûködtetõ elemeket. gép üzemeltetését soha ne bízza tájékozatlan személyekre. Vetõgépét tartsa jó üzemállapotban. gépen végzett meg nem engedett változtatások mûködési zavarokhoz vezethetnek és/vagy veszélyt okozhatnak, valamint csökkenthetik a gép élettartamát. z üzemeltetési hibából eredõ pótalkatrész igényt nem teljesítünk. gép jótállása kizárólag eredeti pót-, illetve kopóalkatrészek alkalmazása mellett õrzi meg érvényességét. keverõtengely és a hajtómû károsodásainak elkerülése érdekében kiszállításkor a keverõtengely hajtása szétkapcsolt állapotban van. keverõtengelyt tilos a hajtómûvel összekötni, ha a magtartályba repcebetét van beépítve. Bármiféle alkatrészt a magtartályba helyezni tilos! Fig. 4. i04 hajtómûvet és a keverõtengelyt összekötõ lehajtható kapcsolócsap (4./ ábra) a vetõgép kiszállításakor a segédtengely (4./ ábra) egyik furatában van rögzítve. Helyezze a lehajtható kapcsolócsapot (4./ ábra) a hajtómû csõtengelyébe (4./ ábra). Ezután a felemelt vetõgép járókerekét forgassa addig, amíg a lehajtható kapcsolócsap a helyére nem tolható. Így köthetõ össze a keverõtengely a hajtómûvel.! Kezet a magtartályba tenni tilos! Becsípõdés- és nyírásveszély! keverõtengely meghajtása a hajtómû O állásában sincs megszüntetve, forgása pedig akkor is lehetséges, ha a kapcsolócsap (4./ ábra) a hajtómû csõtengelyébõl (4./ ábra) ki van húzva! Fig. 4. i0 I Bármiféle alkatrészt a magládába helyezni tilos, mivel az a keverõtengely és a vetõelemek károsodásához vezethet! Becsípõdés- és nyírásveszély! D 9 B 6 0.0

24 4-4. z új vetõgép összeszerelése vetõgép kiszállításakor lazán hagyott alkatrészeket húzza meg: - magtakaró rugó, lásd a 4. fejezetet - kezelõállás, lásd a 5. fejezetet 4. vetõgép felkészítése a munkára - vetõgépet kapcsolja a vontatóhoz (lásd az 5. fejezetet). - vetõgépek belülrõl hajlított kerékabronccsal (4. ábra) kerülnek kiszállításra. Csatlakozásnál a keréknyomok közvetlenül egymás mellé kerül nek. legfeljebb [m] munkaszélességû abroncsméretû vetõgépeken a kerekek megfordítva, azaz hajlított féllel kifelé (4.4 ábra) is felszerelhetõek. z így átalakított vetõgépek kerekei a csatlakozásnál ugyanabban a nyomban haladnak. magágyra ekkor pontosan feleannyi vetõgépnyom kerül. vetõgépek nyom- és szállítási szélességeit a 4.5 ábrán látható táblázat tartalmazza. Vegye figyelembe, hogy közúton való szállításkor a gép szélessége nem haladhatja meg a m-t! Fig. 4. 7t05 Fig. 4.4 $EURQFVPpUHW.HUpNDEURQFV KDMOtWiVEHO O 6]pOHVVpJV]iOOtWiVL KHO\]HWEHQ \RPV]pOHVVpJ 7t048.HUpNDEURQFV KDMOtWiVNtY O 6]pOHVVpJV]iOOtWiVL KHO\]HWEHQ \RPV]pOHVVpJ ' PP PP ' PP PP N ]~WLV]iOOtWiVUDQHPDONDOPDV WK Fig. 4.5! Közúti szállításnál a D9-0 vetõgépet csak befelé fordított keréktárcsával szabad szállítani, hogy a,0 m-es megengedett szállítási szélességet ne lépje túl. D 9 B 6 0.0

25 4 - F kerekek megfordításakor a keréktisztítókat (4.6/ ábra) is szerelje át! - keréktisztító (4.6/ ábra) keréktõl való távolságát úgy kell beállítani, hogy az belülrõl (kb. cm) kifelé (kb. cm) növekedjen. keréktisztító beállítása után húzza meg a korábban meglazított félgömbfejû csavarokat (4.6/ ábra). - Ellenõrizze a gumiabroncsok nyomását (lásd a 6. fejezetet) - nyomjelzõ váltószelepétõl (4.7/ ábra) érkezõ hidraulika tömlõt (4.7/ ábra) csatlakoztassa a vontató egy egyszeres mûködésû vezérlõszelepéhez. nyomjelzõt mûködtetõ munkahenger, a kapcsolódobozban levõ mûvelõutas vetésszabályzó munkahengere, valamint a mûvelõútjelzõ berendezés munkahengere (amennyiben rendelkezésre állnak) a nyomjelzõ váltószeleppel (4.7/ ábra) együtt vannak csatlakoztatva. Fig t0!.6.4 fejezetben található biztonsági elõírásokat vegye figyelembe! vezérlõszelepet csak a traktorkabinból mûködtesse! vezérlõszelep mûködtetése során a kapcsolási módtól függõen a nyomjelzõ munkahengerei, a mûvelõútjelzõ berendezés és a kapcsolódoboz (amennyiben létezik) munkahengere egyszerre kerülnek nyomás alá. Senkit ne engedjen a gép veszélyes részeinek környezetébe! Sérülési veszély a mozgó részek környékén! Fig i09 - II. csatlakozót kapcsolja a vontató egy egyszeres mûködésû vezérlõszelepéhez. Erre a következõ munkahengerek vannak csatlakoztatva (amennyiben léteznek): - a magtakaró-rugó terhelésállító munkahengere; - a csoroszlyaterhelés, és - a vetõmagmennyiség-állítás munkahengerei.!.6.4 fejezetben található biztonsági elõírásokat vegye figyelembe! vezérlõszelepet csak a traktorkabinból mûködtesse! Kapcsolási módtól függõen a vezérlõszelep mûködtetésével egyidejûleg a magtakaró rugó terhelés-, a csoroszlyaterhelés-, valamint vetõmagmennyiség állító munkahengerek is nyomás alá kerülnek (amennyiben léteznek)! D 9 B 6 0.0

26 4-4 Senkit ne engedjen a gép veszélyes részeinek környezetébe! Sérülési veszély a mozgó részek környékén! - Töltse fel a magtartályt (lásd a 9. fejezetet) - vetõgépet állítsa be a kivetendõ magnak megfelelõen (lásd a 0.0 fejezetet) - Számítsa ki a kivetendõ magmennyiséghez tartozó hajtómû beállítást (lásd a.0 fejezetet).! Üzembehelyezés elõtt és üzemeltetés közben vizsgálja át még egyszer a hidraulika tömlõk bekötéseit (lásd a 6.8. fejezetet)! 4. Beállítási munkák a táblán - nyomjelzõt állítsa munkahelyzetbe (lásd a. fejezetet) - Állítsa be a nyomjelzõ hosszát (lásd a. fejezetet) - traktornyom lazítót (különleges kivitel) állítsa munkahelyzetbe (lásd a. fejezetet) - vetõgéppel haladjon kb. 0 m-t a bevetendõ táblán a megfelelõ vetési sebességgel, és végezze el a következõ mûveleteket: - Ellenõrizze a vetési mélységet (hiba esetén állítsa után a.0 fejezet szerint). - magtakaró rugókat állítsa munkahelyzetbe, és ellenõrizze a beállításokat (lásd a 4.ff fejezetet). - Ellenõrizze a nyomjelzõ tárcsa munkaintenzitását és szükség szerint állítsa után. - Ellenõrizze a traktornyom-lazító munkaintenzitását és szükség szerint végezze el a megfelelõ beállításokat. - Állítsa be a nyomjelzõt úgy, hogy az a megfelelõ oldalon dolgozzon. - mûvelõutas vetésszabályzó értékét a kapcsolódobozban állítsa a megfelelõ értékre. - hektárszámlálót (különleges kivitel) állítsa nullára (lásd a különálló Használati Utasítást). D 9 B 6 0.0

27 Munka közben vetõmagtartály elülsõ részén levõ szintjelzõ lecsukott fedél mellett is láthatóvá teszi a magtartályban levõ vetõmag szintjét. Ha a szintjelzõ mutatója közelít a O jelhez, töltse fel a vetõgépet. I vetõmagtartályt mindig kellõ idõben töltse fel! vetõmagtartályt soha ne hagyja teljesen kiürülni, mivel a magtartályban az alacsony vetõmagszint miatti egyenlõtlen mageloszlás ingadozást okozhat a kijuttatott magmennyiségben! Fig t05! vontató és a vetõgép veszélyes részei környezetében tartózkodni tilos! Ügyeljen a nyomjelzõ munkahengerének mûködtetése közben! 4.5z elsõ 0 üzemóra után z elsõ 0 üzemóra letelte után ellenõrizzen minden csavarkötést és azokat szükség szerint húzza után! D 9 B 6 0.0

28 4-6 D 9 B 6 0.0

29 5-5 vetõgép felkapcsolása a traktorra, illetve az arról való leszerelése I vetõgépet a traktorra mindig a magtartály feltöltése elõtt kapcsolja fel és lekapcsoláskor azt üres magtartállyal szerelje le! I vontató össztömege, illetve a hátsó tengely és a gumiabroncsok megengedhetõ legnagyobb terhelése feltöltött magtartállyal sem léphetõ túl! vontató mellsõ tengelyén levõ terhelés a vontató terhelés nélküli össztömegének minimum 0%-a legyen! Ennél kisebb mellsõ-tengelyterhelés esetén a vontató nem kormányozható megbízhatóan. Fig. 5. 8i09-! Becsípõdési veszély a vontató és a vetõgép között! vetõgép traktorra való felkapcsolása közben a vontató és a vetõgép között tartózkodni tilos! traktorhidraulika kívülrõl történõ mûködtetésekor tilos a vontató és a vetõgép közé lépni! gépen levõ figyelmeztetõ jel (5. ábra) a vontató és a vetõgép között való tartózkodás veszélyeire hívja fel a figyelmet! Fig vetõgép felkapcsolása a traktorra vetõgépet kapcsolhatja egy traktorra, vagy megfelelõ kapcsolóelemek felhasználásával egy TLT-rõl hajtott, illetve egy járókerékhajtású talajmegmunkáló gép után.! traktorhidraulikára kapcsolt berendezések mûködtetésére vonatkozó biztonsági elõírásokat vegye figyelembe (lásd a.6. fejezetet)! vetõgépek legfeljebb 4 m munkaszélességig felsõ- (5./ ábra) és alsó kapcsolócsapokkal (5./ ábra) vannak ellátva. csapokat lehajtható biztosítószegekkel (5./ ábra) biztosítsa! felsõ kapcsolórúd hosszát elõször úgy állítsa be, hogy a vetõgép egyenesen álljon. végsõ beállítást a táblán D 9 B

30 5 - végezze el a magtakaró rugók beállításával egyidejûleg. I vontató alsó függesztõ karját úgy állítsa be, hogy annak oldalirányban csak kismértékû játéka legyen. Ezzel biztosítható, hogy munka közben a vetõgép mindig középen maradjon, valamint ezáltal küszöbölhetõ ki, hogy fordulás elõtt a tábla végi kiemeléskor a vetõgép jobbra- ill. balra csapódjon. z oldalirányú játékot kismértékben felemelt vetõgépen ellenõrizze. 5. vetõgép lekapcsolása traktorról vetõgép magtartályát lekapcsolás elõtt ürítse ki. I vetõgépet csak üres magtartállyal kapcsolja le! Lekapcsolás után a vetõgép a csoroszlyákon nyugszik. Különösen a külsõ csoroszlyák játszanak fontos szerepet a vetõgép felborulásának megakadályozásában. Mindezek mellett a vetõgépet csak üres magtartállyal kapcsolja le! D9 B

31 9-9.0 magtartály feltöltése és kiürítése! magtartály feltöltése elõtt a vetõgépet csatlakoztassa a traktorra, illetve a talajmegmunkáló gépre!! magtartályt ürítse ki, mielõtt a vetõgépet lekapcsolja! 9. magtartály feltöltése magtartály feltöltését a vetõgép hátsó része felõl kell elvégezni. magtartály fedelét (9./ ábra) a fogantyúnál fogva nyissa fel. vetõgép egy olyan kezelõállással van ellátva (különleges kiszerelés), amely nagyban megkönnyíti a magtartály feltöltését. Fig. 9. 7t047! magláda fedelének felnyitásakor a szintjelzõ úszója (9./ ábra) felemelkedik. magtartály feltöltése közben ügyeljen arra, hogy a szintjelzõ úszójára semmilyen nehéz tárgy ne kerüljön. Munka közben a következõ dolgokra ügyeljen vetõmagtartály elülsõ részén levõ szintjelzõ lecsukott fedél mellett is láthatóvá teszi a magtartályban levõ vetõmag szintjét. Ha a szintjelzõ mutatója közelít a O jelhez, töltse fel a vetõgépet. Fig. 9. 8t0 I vetõmagtartályt soha ne hagyja teljesen kiürülni, mivel a magtartályban az alacsony vetõmagszint miatti egyenlõtlen mageloszlás ingadozást okozhat is kijuttatott magmennyiségben! D 9 B

32 9-9. magtartály kiürítése magtartály kiürítéséhez: - magvezetõ csõ panelt (9./ ábra) engedje le: Kissé emelje meg a magvezetõ csõ panelen levõ mindkét kart (9./ ábra). Ezután a magvezetõ csõ panelt (9.4 ábra) vegye le. Fig. 9. md-ba008 Fig. 9.4 md-ba009 D 9 B

33 9 - - leforgató vályúkat (9.5 ábra) a helyükrõl felfelé húzva vegye le. - leforgató vályúkat (9.6 ábra) helyezze a magvezetõ csõ sínére. - Valamennyi tolózárat helyezze Nyitva/Offen állásba (lásd a 0. fejezetet), a fenéknyelv állítókart (9.7/ ábra) pedig a 0. fejezet alapján süllyessze le. maradék vetõmag ezután a leforgató vályúkba hullik. Ha a leforgató vályúk megtelnek, akkor a fenéknyelveket (9.7/ ábra) a fenéknyelv állító kar (9.7/ ábra) segítségével ismét zárja be, majd ürítse ki a leforgató vályúkat. Ezeket a mûveletek addig ismételje, amíg a magtartály üres nem lesz. Fig t40 Fig t4 i05- Fig. 9.7 D 9 B

34 9-4 D 9 B

35 0-0 Vetõgép beállítása a vetõmag alapján z alábbi táblázat (0. ábra) a vetõgép beállítási paramétereit foglalja össze a mindenkori vetõmagtól függõen. 9HW PDJ (OLWH9HW HOHP 7ROy]iU iooiv )HQpNQ\HOY iooiv (07 J 5HSFH J DODWW J 5HSFH J IHOHWW.HYHU WH QJHO\ 7 QN O\E~]D RUPiOYHW HOHP Q\LWYD KDMWRWW =DE RUPiOYHW HOHP Q\LWYD KDMWRWW 5R]V RUPiOYHW HOHP Q\LWYD KDMWRWW 5R]V )LQRPYHW HOHP Q\LWYD KDMWRWW 7DYDV]LiUSD RUPiOYHW HOHP Q\LWYD KDMWRWW %~]D RUPiOYHW HOHP Q\LWYD KDMWRWW V]LiUSD RUPiOYHW HOHP Q\LWYD KDMWRWW %DENLVV]HP RUPiOYHW HOHP Q\LWYD KDMWRWW (07JDODWW %RUVy RUPiOYHW HOHP Q\LWYD KDMWRWW /HQFViYi]RWW RUPiOYHW HOHP Q\LWYD KDMWRWW ) PDJ RUPiOYHW HOHP Q\LWYD KDMWRWW. OHV RUPiOYHW HOHP Q\LWYD KDMWRWW /HQFVH RUPiOYHW HOHP Q\LWYD KDMWRWW /XFHUQD RUPiOYHW HOHP Q\LWYD KDMWRWW /XFHUQD )LQRPYHW HOHP Q\LWYD KDMWRWW ODMOHQQHGYHVFViYi]RWW RUPiOYHW HOHP Q\LWYD NLNDSFVROW ODMOHQQHGYHVFViYi]RWW )LQRPYHW HOHP Q\LWYD NLNDSFVROW ODMUHWHN RUPiOYHW HOHP Q\LWYD NLNDSFVROW ODMUHWHN )LQRPYHW HOHP Q\LWYD NLNDSFVROW 0p]HO I RUPiOYHW HOHP Q\LWYD KDMWRWW 0p]HO I )LQRPYHW HOHP Q\LWYD KDMWRWW NJKDIHOHWWLYHWpVPHQQ\LVpJHVHWpQRUPiOYHW HOHP 5HSFH )LQRPYHW HOHP Q\LWYD NLNDSFVROW 9 U VKHUH )LQRPYHW HOHP Q\LWYD NLNDSFVROW 0XVWiU RUPiOYHW HOHP Q\LWYD NLNDSFVROW 6]yMD RUPiOYHW HOHP Q\LWYD KDMWRWW DSUDIRUJy )LQRPYHW HOHP Q\LWYD KDMWRWW 7DNDUPiQ\UpSD )LQRPYHW HOHP Q\LWYD NLNDSFVROW % NN Q\ RUPiOYHW HOHP Q\LWYD KDMWRWW ieud WK D9 B

36 0 - F Néhány vetõmag esetében a fenéknyelv állítókarjának beállításához két érték van megadva. z egyik az 50 g-nál kisebb, a másik pedig az 50 g-nál nagyobb ezermagtömegû (EMT) vetõmagokra vonatkozik! F táblázatban fel nem tüntetett vetõmagok esetében a vetõgép beállításához egy hasonló magméretû vetõmag értékeit alkalmazza. 0. Elite-vetõelemek z MZONE vetõgépeknél szériatartozék az Elitevetõelem (0. ábra), amely egy normál (0./ ábra), és egy finom (0./ ábra) vetõelembõl tevõdik össze. Fig. 0. 8i05 F megfelelõ vetõelem kiválasztásához tekintse át a táblázatot (0. ábra). 0.. Vetés normál vetõelemmel Normál vetõelemmel történõ vetés során a normál- és finom vetõelemek össze vannak kapcsolva, és azok a vetés során egyszerre forognak. Ha a vetõgép a finom vetõelemmel való vetésre van beállítva, akkor a vetõgép átalakítása normál vetõelemes vetéshez a következõ lépésekbõl tevõdik össze: - normál vetõelemet (0./ ábra) addig forgassa a vetõtengelyen, amíg a vetõelemen levõ csap láthatóvá válik - csapot valamennyi vetõelemnél nyomja be a finom vetõelem felé, ahogy az a 0. ábrán látható. z összekapcsolódásokat utólag ellenõrizze! Fig. 0. 8i0-0.. Vetés finom vetõelemmel Finom vetõelemmel történõ vetésnél a normál és finom vetõelemeket szét kell kapcsolni. Ehhez a következõ mûveletekre van szükség: - hajtómû állítókarját (./ ábra) addig mozgassa fel-, illetve le, amíg a finom vetõelemen levõ furatok (0.4/ ábra) láthatóvá válnak. - csapot valamennyi vetõelemnél tolja be a furatba, amíg az a normál vetõelemben felütközik, illetve amíg a finom vetõelem a vetõtengelyen szabadon el tud fordulni. szabadonfutást utólag ellenõrizze! Fig i04- D9 B

37 0-0. tolózárak beállítása vetõelemekhez tartozó tolózárakat három helyzetben lehet rögzíteni (lásd a 0.5 Ábrát): = zárva B = /4 nyitott C = nyitott i08 B C F tolózárakat a táblázatnak megfelelõen (0. ábra) állítsa a megfelelõ helyzetbe! I vetéskor nem használt vetõelemek tolózárjait állítsa zárt helyzetbe! Fig. 0.5 i05- Fig. 0.6 D9 B

38 fenéknyelvek beállítása fenéknyelvek (0.6/ ábra) beállítása központilag történik a fenéknyelv beállító kar (0.6/ ábra) segítségével. m és a 4 m munkaszélességû vetõgépek fenéknyelv beállító karja (0.7/ ábra) a gép hátulsó részének közepén helyezkedik el. fenéknyelv beállító kar a rendelkezésre álló 8 furat (0.7/ ábra) valamelyikébe reteszelve rögzíthetõ. beállítás után a kart egy lecsukható rögzítõ szeggel (0.7/ ábra) biztosítsa. F fenéknyelveket a táblázatnak megfelelõen (0. ábra) állítsa be! 0.4 Keverõtengely magtartályban levõ keverõtengely (0.8/ ábra) megakadályozza, hogy a vetõmagok eldugulása következtében a vetésmennyiség egyenetlenné váljon. Meghatározott mennyiségû vetõmag esetén a keverõtengelyt ki kell kapcsolni. Különösen repcemag esetén kerülhet sor az intenzív keverõmozgás miatt a repcemagok bizonyos mértékû elkenõdésére. Ezért repcemagoknál például a keverõtengely meghajtását ki kell kapcsolni (lásd a következõ pontban). Fig i07- F táblázatból keresse ki, hogy mely vetõmagoknál van szükség a keverõtengely kikapcsolására, majd azt, ennek megfelelõen állítsa be! 0.4. keverõtengely hajtásának kikapcsolása biztosítószeget (0.9/ ábra) húzza ki a hajtómû csõtengelyébõl (0.9/ ábra), majd az ábrának megfelelõen helyezze a segédtengely furatába. Így kapcsolhatja szét a keverõtengely hajtása. Fig t I vetés befejezése után ne felejtse ismét bekapcsolni a keverõtengely hajtását. Kikapcsolt keverõtengely mellett különösen pelyvás vetõmagok vetése során problémát jelenthet a dugulás miatti egyenetlen vetésmennyiség. Fig. 0.9 i04 D9 B

39 Keverõtengely hajtásának bekapcsolása keverõtengely hajtása akkor van bekapcsolva, ha a lehajtható rögzítõszeg (0.0/ ábra) az ábrán látható módon a hajtómû csõtengelyében van. hajtómû csõtengelyét a vetõgép felemelt állapotában addig forgassa, amíg a rögzítõszeg a hajtómû csõtengelyébe tolható. 0.5Borsó vetése Sima, jól gördülõ borsó vetése 0. ábrán láthatóhoz hasonló formájú és nagyságú borsó vetéséhez a normál vetõelem használható. z ilyen borsók rendszerint jó utánfolyási tulajdonsággal rendelkeznek, ezért a keverõtengely kikapcsolható. Ráncos, rosszul gördülõ borsó vetése 0. ábrán láthatóhoz hasonló formájú és nagyságú ráncos borsó vetéséhez a normál vetõelem használható. z ilyen borsók rendszerint rossz utánfolyási tulajdonsággal rendelkeznek és a magtartályban boltozódásra hajlamosak. Ezért a keverõtengelyt ebben az esetben bekapcsolt állásba kell helyezni. Fig. 0.0 i0 Fig Fig D9 B

40 Bab vetése 0.6. Bab vetése 600 g EMT-ig 0. ábrán láthatóhoz hasonló formájú és nagyságú, max. 600 g ezermagtömegû (EMT) bab vetéséhez a normál vetõelem minden további nélkül használható. keverõtengelyt bekapcsolt helyzetbe kell állítani Bab vetése 600 g EMT felett 0.4 ábrán láthatóhoz hasonló formájú és nagyságú, különösen nagyszemû (600 g EMT feletti) bab vetése már csak szemenkéntvetõ géppel lehetséges. Fig Fig D9 B

41 -.0 kívánt vetési normának megfelelõ hajtómûbeállítás (leforgatási próba) kívánt vetési norma a hajtómû (./ ábra) beállításával szabályozható. vetõtengely fordulatszáma és, ezáltal a vetési norma a hajtómû állítókarjával (./ ábra) fokozatmentesen változtatható. Minél magasabb a hajtómû állítókarjával a skálán (./ ábra) kiválasztott szám, annál nagyobb a beállított vetési norma. I hajtómû minden egyes beállítását követõen leforgatási próbával gyõzõdjön meg arról, hogy a késõbbi vetés során a gép a beállításnak megfelelõ mennyiségû vetõmagot adagolja ki. Fig.. i0 Ezenkívül még a következõ esetekben kell leforgatási próbát végezni: - a tolózár-beállítások megváltoztatását követõen; - a fenéknyelv-beállítások megváltoztatását követõen; - finomról normál vetõelemre történõ áttérés után, illetve fordítva; - a keverõtengely ki-, illetve bekapcsolása után; - új vetõmagra való áttérés után (eltérõ magméret, forma, fajlagos tömeg és csávázószer). D 9 B

42 - vetõgépet állítsa be a 0.0 fejezetnek megfelelõen. magtartályt legalább félig töltse fel. magvezetõ csõ panelt (./ ábra) (paneleket) engedje le: magvezetõ csõ panelen levõ két rugóterhelésû kart (./ ábra) húzza ki a rögzítésbõl. Ezután a magvezetõ csõ panel(ek) leengedhetõk. Fig.. md-ba008 Fig.. md-ba009 D 9 B

43 - leforgató vályúkat (.4/ ábra) a tartóikból felfelé húzza ki. leforgató vályúkat (.5 ábra) helyezze a magvezetõ csõ panel(ek)re. F Leforgatási F mennyiben próba során a mûvelõutas vetésszabályzó (amennyiben van, lásd a 8. fejezetet) értéke a kapcsolódobozban nem állhat 0 -n, mivel ekkor a mûvelõúthoz tartozó vetõelemek nem végeznek munkát. kapcsolódobozt ilyenkor állítsa át. vetõgépe hidraulikus vetésmennyiség-szabályzóval is fel van szerelve, a vetési normát a Vetési norma hidraulikus beállítása címû fejezet alapján állítsa be. Fig..4 8t40 8t4 Fig..5 md-ba04 Fig..6 D 9 B

44 - 4 hajtómûvön levõ állítókar rögzítõgombját (.7/ ábra) lazítsa ki. z állítókart (.7/ ábra) a következõ értékekre állítsa be: Vetés Normál vetõelemmel: Állítókar értéke 50 Vetés Finom vetõelemmel: Állítókar értéke 5 Ezután húzza meg a rögzítõgombot (.7/ ábra). Készítse elõ a magtartály alatt, a vetõgép jobb elsõ szélén rögzített (.8/ ábra) kerékhajtókart (.8/ ábra). vetõgépet a vontató segítségével emelje fel annyira, hogy annak kerekeit szabadon el lehessen forgatni. hajtókart (.9/ ábra) csatlakoztassa a jobb oldali keréken levõ négyzet keresztmetszetû nyílásba. Fig..7 i0 fenéknyelvekre (.0/ ábra) és a vetõelemekre (.0/ ábra) rakódott csávázószerek maradványai módosíthatják a vetõmag gördülési tulajdonságait és ezen keresztül a vetési normát. nnak érdekében, hogy a vetési norma beállításának körülményei megegyezzenek a késõbbi vetés körülményeivel, a lerakódásoknak már a beállítás elõtt is létezniük kell. vetõgép kerekét ezért addig forgassa, amíg a vetõmag mindegyik vetõelemtõl (.0/ ábra) hullani kezd a leforgató vályúba (.0/4 ábra). hajtókar (.9/ ábra) forgatását addig folytassa, amíg a leforgató vályúk (.0/4 ábra) meg nem telnek (apró magoknál kb. 00 fordulat). leforgató vályúkat (.0/4 ábra) ürítse ki a magtartályba, majd helyezze vissza a magvezetõ csõ panel(ek)re (.0/5 ábra). Fig..8 7t08 8i0- Fig..9 Fig D 9 B

45 - 5 vetõgép kerekét (. ábra) forgassa a táblázatban (. ábra) megadott számú fordulattal jobbra. broncsméret (./ ábra) Munkaszélesség (./ ábra) Kerékfordulatok száma (./ ábra) leforgatási próbához szükséges kerékfordulatok száma a vetõgép kerekeinek méretétõl függ. kerékfordulatok száma /40 ha nyi (50 m ), illetve / 0 ha nyi (000 m ) vetésterületre vonatkozik. leforgatási próbához szükséges kerékfordulatok számát általában /40 ha-ra vonatkoztatják. z /0 hara vonatkoztatott kerékfordulatok alkalmazása csak igen alacsony vetési normák (pl. repce) esetében ajánlatos. Fig.. 8i /40 ha /0 ha ,5 m 49,5 97,0,0 m 4,0 64, ,5 m 46,0 85,0,0 m 8,5 54,0 0.0/75-5,0 m 7,0 49,0 4,0 m 8,0,0 x5.50-5,0 m 7,0 49,0 - MITS - 4,0 m 8,0,0 Fig.. D 9 B

46 - 6 Mérje meg a leforgató vályúban összegyûlt vetõmag tömegét (figyelembe véve a leforgató vályú üres tömegét). kapott tömeget szorozza meg 40-nel (/40 ha esetében), illetve 0-zel (/0 ha esetében). Leforgatási próba /40 ha ra vonatkoztatva: Vetési norma [kg/ha] = leforgató vályúban levõ vetõmag tömege [kg/ha] x 40 Leforgatási próba /0 ha ra vonatkoztatva: Vetési norma [kg/ha] = leforgató vályúban levõ vetõmag tömege [kg/ha] x 0 Példa: Leforgatási próba /40 ha ra vonatkoztatva: Leforgató vályúban levõ vetõmag tömege, kg Vetési norma [kg/ha] =, [kg] x 40 [/ha] = 8 [kg/ha] F z elsõ leforgatási próba rendszerint nem elegendõ a vetési norma helyes beállításához. z elsõ hajtómûbeállítási érték, és a számított vetési norma alapján a helyes beállítás a számolókorong segítségével a. fejezet alapján határozható meg. Fig.. 77 I Ha a vetõgépe hidraulikus vetésmennyiségszabályzóval is fel van szerelve, akkor a hajtómû beállítási értékét a növelt vetési norma, azaz a nyomás alá helyezett hidraulika munkahenger mellett határozza meg. hajtómû helyes beállítási értékének meghatározás után: - a hajtókart (.8/ ábra) helyezze vissza a helyére; - a leforgató vályú(ka)t (.4/ ábra) erõsítse a magtartályra; - magvezetõ csõ panel(eke)t tolja fel addig, amíg a helyükre nem kattannak. D 9 B

47 - 7. Hajtómûbeállítás meghatározása számolókorong segítségével z elsõ leforgatási próba rendszerint nem elegendõ a vetési norma helyes beállításához. helyes beállítás az elsõként meghatározott hajtómûbeállítási érték, és a számított vetési norma alapján a számolókorong segítségével határozható meg. számolókorongon skála található: egy külsõ fehér (.4/ ábra) a 0 kg/ha feletti vetési normákhoz, és egy belsõ fehér (.4/ ábra) a 0 kg/ha alatti vetési normákhoz. középsõ színes skálán (.4/ ábra) a beállítások vannak feltüntetve -tõl 0-ig. Példa: vetési norma kívánt értéke 5 kg/ha. - z elsõ beállítás során a hajtómû állítókarja a 5 - es értékre lett beállítva (ettõl eltérõ. tetszés szerinti beállítás is lehetséges). leforgatási próba során ezzel a beállítással a vetési norma 75 kg/h-ra adódott kg/ha os (.4/ ábra) vetési normát a számolókorongon forgassa egybe a hajtómû állítókarjának 5 -es (.4/B ábra) helyzetével. - Ezután a 5 kg/ha os kívánt vetési normánál (.4/C ábra) olvassa le a számolókorongról a hajtómû megfelelõ beállítási értékét. mi esetünkben ez 7,8 (.4/D ábra). -.0 fejezet alapján ellenõrizze, hogy a számolókorong segítségével meghatározott hajtómû beállítás megfelelõ-e. Fig..4 c04 80B D 9 B

48 - 8. Eltérések a beállított és valóságos vetési normák között beállított- és a késõbbi valóságos vetési normák közötti eltérések kiküszöbölése érdekében vegye figyelembe a következõket: számát. Ennek ismeretében a.0 fejezetben leírt hajtómûbeállítás-meghatározásakor a vetõgép kerekét ennyiszer forgassa körbe. gép elsõ használatakor a vetési normát kb. ha bevetése után a.0 fejezet alapján ismét ellenõrizze. Új gépek esetében a vetõszerkezet-ház felületei csávázószerlerakódások miatt megváltoznak, amelynek következtében változhat a vetõmag gördülési tulajdonsága és ennek következtében maga a vetési norma is. Csávázott vetõmag vetése esetén a vetési normát minimum a második, legfeljebb a negyedik magtartály kivetése után a.0 fejezetben leírtak szerint ellenõrizze. fenéknyelvre és vetõelemre lerakódott csávázószerek befolyásolhatják a vetõmag gördülési tulajdonságát és ezen keresztül a vetési normát is. fenéknyelv és a vetõelem csávázószer-lerakódásai - vetõmagtartálynyi vetõmag kivetése után stabilizálódnak és beáll egy egyensúlyi állapot. vetési norma ezt követõen már nem változik. Nedvescsávázott vetõmag vetése esetén a csávázás és a vetés idõpontja között legalább egy hétnek (de inkább hétnek) el kell telnie a beállított és a valóságos vetési norma közötti eltéréseket kiküszöböljük. Hibásan beállított fenéknyelv esetén sor kerülhet a vetõmagok szabályozatlan kifolyására (többletmennyiségek). fenéknyelvek alapbeállítását ezért félévente, illetve minden vetési szezon elõtt a 6.4 fejezet alapján ellenõrizze. Szlip esetén a vetõgép kereke a könnyû, laza talajon kevesebbet fordul, mint azonos haladási sebesség mellett szilárd, kötött talajon. Magas szlip érték mellett a hajtómû beállításának korrigálásához meg kell határozni a vetõgép-kerék körbefordulásainak számát. Ehhez a mûvelethez egy 50 m nyi vetésterületet vesznek alapul. különbözõ munkaszélességû vetõgépeknél ez megfelel a következõ hosszúságú megtette utaknak:,50 m munkaszélesség = 00,0 m megtett út,00 m munkaszélesség = 8, m megtett út 4,00 m munkaszélesség = 6,5 m megtett út 4,50 m munkaszélesség = 55,5 m megtett út 6,00 m munkaszélesség = 4,7 m megtett út Számolja meg a fentiekben meghatározott útszakasz befutása alatt a vetõgépkerék körbefordulásainak D 9 B

49 -.0 Nyomjelzõ vetõgép két hidraulikusan mûködtetett nyomjelzõvel (. ábra) rendelkezik. tábla végén, a gépcsoport megfordulását követõen a csatlakozósor megfelelõ távolsága érdekében a vontató közepének a nyomjelzõ által húzott nyomon kell haladnia. Vetés közben a nyomot egy nyomjelzõtárcsa (./ ábra) jelöli ki. tábla végén, a fordulást követõen a nyomjelzõ (. ábra) felemelkedik, és feladatát az ellenkezõ oldali nyomjelzõ látja el. nyomjelzõ hidraulikus munkahengerét egy egyszeres mûködésû vezérlõszelepre kösse és azt csak a traktorkabinból mûködtesse. nyomjelzõ vezérlõszelepének mûködtetésére a következõ esetekben van szükség: - a tábla szélén szállítási helyzetbõl (. ábra) munkahelyzetbe (. ábra) állításnál, vagy fordítva; - a tábla szélén, megfordulás elõtt a nyomjelzõ felemelésénél; - a táblán levõ akadályok esetén a nyomjelzõ felemelése és az akadály megszûnése után a nyomjelzõ ismételt munkahelyzetbe hozásánál. Fig.. 7t050! vezérlõszelep mûködtetése során a kapcsolási módtól függõen a nyomjelzõ munkahengerei, a mûvelõútjelzõ berendezés és a kapcsolódoboz (amennyiben létezik) munkahengere egyszerre kerülnek nyomás alá. Sérülési veszély a mozgó részek környékén! vontató vezérlõszelepének mûködtetése elõtt senkit ne engedjen a gép veszélyes részeinek környezetébe! nyomjelzõ oldalkarjának mozgási tartományában tartózkodni tilos! F D9-40-es vetõgép szállítójármûvön való szállítása elõtt a gép magasságának csökkentése érdekében a nyomjelzõt hajtsa le a gép közepére. z elõzõleg kilazított csavarokat sasszegekkel biztosítsa! Fig.. 7t057 D 9 B

50 -. nyomjelzõ munka-/szállítási helyzetbe hozása nyomjelzõk oldalkarjai (./ ábra) szállítási helyzetben egy-egy lehajtható rögzítõcsappal (.4/ ábra) vannak biztosítva, - távolítsa el a lehajtható rögzítõcsapokat a táblán, közvetlenül a munka megkezdése elõtt; - a nem használt lehajtható rögzítõcsapokat az ábrán látható módon rögzítse (.5/ ábra). F lehajtható rögzítõcsapok (.4/ ábra) eltávolítása után a nyomjelzõk oldalkarjai (./ ábra) kissé oldalra dõlnek.! gép mozgó részeinek környezetében tartózkodni tilos! nyomjelzõ oldalkarjait a fülkében levõ vezérlõszelep segítségével hozza munkahelyzetbe. nyomjelzõ vezérlõszelepének nyomás alá helyezését követõen mindkét nyomjelzõ (. ábra) közel a vetõmagtartály oldalsó része elõtt helyezkedik el:. szállításnál;. fordulás elõtt a tábla szélén;. egy akadály kikerülésekor a táblán. Fig.. 7t054 vontató vezérlõszelepének úszó helyzetbe állításakor a nyomjelzõk (. ábra) leereszkednek:. munka kezdetekor;. fordulás után a tábla szélén. vetõgép szállításának megkezdése elõtt a nyomjelzõ oldalkarjait fordított sorrendben erõsítse fel a vetõgép oldalára, majd a lehajtható rögzítõszegekkel (.4/ ábra) biztosítsa.! Szállításhoz a nyomjelzõk oldalkarjait hajtsa fel és lehajtható rögzítõszegekkel (.4/ ábra) biztosítsa! Fig..4 7t049! gumituskók (.4/ ábra) eltávolítása tilos! zokat kopásuk esetén cserélje ki! gumituskók akadályozzák meg, hogy ha a gépet szállítási helyzetbe hozzuk, ne felejtsük el a felhajtott nyomjelzõket a lehajtható rögzítõszegekkel (.4/ ábra) is rögzíteni. Fig..5 7t056 D 9 B

51 -. nyomjelzõ hosszának beállítása vontató közepének a vetõgépre szerelt nyomjelzõ által húzott nyomon kell haladnia. 0 z távolság (.6 ábra), vagyis a nyomjelzõ tárcsa és a gép közepének távolsága D9-es vetõgépek esetén a következõ: 0XQNDV]pOHVVpJ ³$ WiYROViJ P FP P FP P FP P FP P FP WG nyomjelzõ tárcsák (.7 ábra) az oldalkarok segítségével eltolhatók. mûvelet elõtt lazítsa ki a két hatlapfejû csavart (.7/ ábra). z állítás után a csavarokat húzza meg. F nyomjelzõ tárcsákat egymással megegyezõ módon úgy állítsa be, hogy azok laza talajon majdnem párhuzamosan haladjanak a vetõgéppel, nehéz talajokon pedig jobban belevághassanak a talajba. Fig Fig..7 D 9 B

52 - 4. kadályok a táblán károk megelõzése érdekében a vetõgép nyomjelzõjét a táblán egy akadály mellett való elhaladás elõtt emelje fel. z akadály mellett való elhaladás után a nyomjelzõt ismét engedje le. nyomjelzõ vontató vezérlõszelepével történõ felemelése közben az ellenkezõ oldali nyomjelzõ leereszkedik. Ekkor ismét mûködtesse a vontató vezérlõszelepét. Miután mindkét nyomjelzõ felemelkedett, a vezérlõszelepet helyezze úszó állásba, hogy a megfelelõ nyomjelzõ leereszkedhessen. F Ha az Ön vetõgépe mûvelõutas vetésszabályzóval is rendelkezik, akkor a kapcsolódoboz továbbkapcsolódik a nyomjelzõ felemelése után! z akadály mellett való elhaladás, és a megfelelõ nyomjelzõ leereszkedése után húzza meg annyiszor a kapcsolódoboz kezelõkarját, hogy a kijelzõ által mutatott szám ismét megfelelõ értéken álljon. Fig..8 md-ba00.4 Nyírócsavaros nyomjelzõkar biztosítás Ha a nyomjelzõ munka közben akadálynak ütközik, a nyomjelzõkar azt hátrafelé fordulva kerüli ki. kar hátrafordulását egy M6x DIN 9 nyírócsavar (.8/ ábra) elnyíródása teszi lehetõvé. D 9 B

53 -.0 Vetési mélység beállítása magas hozam egyik legfontosabb követelménye a vetési mélység pontos betartása. vetési mélységet a csoroszlyaterhelés, a haladási sebesség és a talaj állapota határozza meg. vetõgép szériatartozékai közé tartozik egy központi csoroszlyanyomás állító berendezés is, amely minden csoroszlyán azonos terhelést állít be. I vetési mélységet a munka megkezdése elõtt mindig ellenõrizze! vetõgéppel haladjon kb. 0 m-t a bevetendõ táblán a megfelelõ vetési sebességgel. Ellenõrizze a vetési mélységet és ha szükséges, korrigálja a beállítást. központi csoroszlyaterhelés-állítás elvégezhetõ állítócsavarral (. ábra), vagy hidraulikus munkahengerrel (./ ábra, különleges kivitel). Fig.. 0t086 Hidraulikus munkahenger segítségével a csoroszlyaterhelés munka közben is állítható a talajviszonyok normálról nehézre, vagy ezzel ellenkezõ változása során. beállított csoroszlyaterhelést közben egy, a fülkébõl is jól látható mutató (./ ábra) jelzi. jobb- és baloldali külsõ csoroszlyák munkamélysége egy hatlapfejû csavarral (./ ábra) állítható. Minél mélyebben van a csavar, annál sekélyebb a vetõgép kerekeinek nyomában haladó csoroszlyák munkamélysége. beállítást minden esetben ellenanyával biztosítsa. Fig.. 7t04 Fig.. 7t0 D 9 B

54 -. Vetésmélység beállítása állítóorsóval csoroszlyaterhelés, és ezen keresztül a vetési mélység, az állítóorsó (.4/ ábra) jobbra forgatásával növelhetõ, balra forgatásával pedig csökkenthetõ. Ha a RoTeC-csoroszlyák (amennyiben vannak) rendelkeznek mélységkorlátozóval (különleges kivitel) és a kívánt vetési mélység az állítóorsó (.4/ ábra) forgatásával nem érhetõ el, akkor a mélységkorlátozókat a.. fejezet szerint állítsa át. finombeállítás ezután ismét az állítóorsó segítségével végezhetõ. F vetési mélységet a beállítás után mindig ellenõrizze a.0 fejezetben leírtak szerint! Fig..4 0t086 z állítóorsó (.4/ ábra) használatának megkönnyítése érdekében használja a vetõgép keretének bal oldalán levõ hajtókart (.4/ ábra) (.5 ábra). Fig..5 7t045 D 9 B

55 -. Vetésmélység beállítása hidraulikus munkahengerrel (különleges kivitel) csoroszlyaterhelés és ezen keresztül a vetési mélység központilag állítható egy hidraulikus munkahengerrel (.6 ábra). Nehezebb talajra érve a csoroszlyaterhelés munka közben növelhetõ. munkahengert (.7/ ábra) csatlakoztassa a vontató egy egyszeres mûködésû vezérlõszelepéhez (lásd a.6.4 fejezetet) és azt csak a vontató fülkéjébõl mûködtesse. I hidraulikus csoroszlyaterhelés állítása össze van kapcsolva a hidraulikus magtakaró rugójának terhelésállításával (amennyiben rendelkezésre áll). csoroszlyaterhelés fokozásakor a magtakaró rugó terhelése automatikusan megnövekszik. Fig..6 7t04! vezérlõszelep mûködtetésekor a csoroszlyaterhelés és a magtakaró rugó terhelésállító munkahengerei egyaránt nyomás alá kerülnek! vontató és a vetõgép veszélyes részei környezetében tartózkodni tilos! mozgást végzõ részek környezetében tartózkodni veszélyes! z állítórészben két csap (.7/ és.7/4 ábra) szolgál a munkahenger (.7/ ábra) ütközõjeként. z alsó (.7/ ábra) a hidraulikus munkahenger terheletlen, míg a felsõ (.7/4 ábra) a munkahenger nyomás alatt levõ állapotában látja el az ütközõ szerepét. Fig..7 4 sh-druck Normál csoroszlyanyomás beállítása - hidraulikus munkahengert (.7/ ábra) helyezze nyomás alá. - csapot (.7/ ábra) helyezze a furatok egyikébe, és biztosítsa lehajtható rögzítõszeggel (.7/ ábra). furatok mindegyike egy-egy számmal van ellátva. Minél nagyobb ez az érték, annál nagyobb a csoroszlyaterhelés. Fig..8 sh-druck Növelt csoroszlyaterhelés beállítása - hidraulikus munkahengert (.8/ ábra) tehermentesítse. - csavart (.8/ ábra) helyezze a furatok egyikébe, és biztosítsa lehajtható rögzítõszeggel (.8/ ábra). furatok mindegyike egy-egy számmal van ellátva. Minél nagyobb ez az érték, annál nagyobb csoroszlyaterhelés. D 9 B

56 - 4 RoTeC-csoroszlyával rendelkezõ vetõgépek mennyiben az Ön vetõgépe RoTeC-csoroszlyákkal, illetve mélységkorlátozó tárcsákkal (különleges kivitel) van felszerelve, és a vetésmélység a csavarok áthelyezésével nem állítható be a kívánt értékre, akkor a mélységkorlátozó tárcsákat a.. fejezetnek megfelelõen, egymással azonos mértékben állítsa át. finombeállítás ezután ismét a csapok áthelyezésével végezhetõ el. I vetési mélységet a munka megkezdése elõtt mindig ellenõrizze: vetõgéppel haladjon kb. 0 m-t a bevetendõ táblán a megfelelõ vetési sebességgel. Ellenõrizze a vetési mélységet és ha szükséges, korrigálja a beállítást.. Vetésmélység beállítása a RoTeCmélységkorlátozó tárcsák átállításával RoTeC-csoroszlyák mélységkorlátozó tárcsákkal (.9/ ábra) való felszerelése után, a vetésmélység változó talajviszonyok mellett is azonos marad. Gyári összeszerelés során a mélységkorlátozó tárcsák az.-es helyzetbe (lásd a.. fejezetet) kerülnek, amely közepes talajon kb. cm-es vetésmélységnek felel meg. vetésmélység kismértékû növeléséhez a., illetve a. fejezetek alapján fokozza a csoroszlyák terhelését a csoroszlyaterhelés állítóval. mélységkorlátozó tárcsák megfelelõ illeszkedését és a vetésmélységet minden használat elõtt ellenõrizze. Fig..9 8i79 D 9 B

57 - 5.. RoTeC-mélységkorlátozó tárcsák szerelése és beállítása Összeszerelés az elsõ alkalommal RoTeC - mélységkorlátozó tárcsát (.0/ ábra) a fogantyújánál (.0/ ábra) fogva emelje fel, és lentrõl nyomja a RoTeC-csoroszlya csatlakozóeleméhez (./ ábra). csatlakozótoldatnak (.0/ ábra) illeszkednie kell a horonyba (./ ábra). Ekkor húzza a fogantyút hátrafelé. tárcsa közepére mért enyhe ütés megkönnyíti a tárcsa helyrepattanását. vetésmélység beállításához a fogantyút fölfelé húzva vegye ki (. ábra) a rögzítésbõl (./4 ábra). Fig..0 8t9 4 Fig.. 8t95 Fig.. 8t98 D 9 B

58 - 6 Mélységkorlátozó beállítása RoTeC - mélységkorlátozó-tárcsák (./ ábra) 4 helyzetben rögzíthetõk. Közepes talajviszonyok mellett a különbözõ helyzetekhez tartozó vetésmélységek a következõképpen alakulnak (lásd a.4 ábrát): helyzet: Vetésmélység kb. cm helyzet: Vetésmélység kb. cm helyzet: Vetésmélység kb. 4 cm Mélységkorlátozó tárcsa nélkülvetésmélység >4 cm F vetési mélységet a munka megkezdése elõtt a. fejezetben leírtak alapján mindig ellenõrizze: vetésmélység kismértékû változtatásához a. illetve a. fejezetek alapján módosítsa a csoroszlyák terhelését. Fig.. 8t97 Fig..4 8c9- D 9 B

59 4-4.0 Magtakaró rugó (különleges kivitel) vetõmagok talajba juttatása után a magok betakarását a talajjal magtakaró rugók (4. ábra) végzik. 4. Magtakaró rugók felszerelése a vetõgépre: - lengéscsillapító rugókat (4./ ábra) csavarozza fel. - rögzítõcsöveket (4./ ábra) és a magtakaró rugók tartólemezeit (4./4 ábra) kapcsolja össze csapokkal (4./ ábra), majd biztosítsa lehajtható rögzítõszegekkel (4./5 ábra). - rögzítõcsöveket (4./ ábra) és a váz tartólemezeit (4./7 ábra) kapcsolja össze csapokkal (4./ 6 ábra), majd biztosítsa a lehajtható rögzítõszegekkel (4./8 ábra). Fig. 4. t Fig. 4. 7e D 9 B

60 4-4.. Hidraulikus munkahenger csatlakoztatása (különleges kivitel) hidraulikus munkahenger (4./ ábra) a gép kiszállításakor a magtakaró rugókra van felszerelve. Kapcsolja össze a munkahenger (4./ ábra) hidraulikatömlõjét (4./ ábra) a vetõgépen található II. csatlakozóegységgel (4.4/ ábra). I magtakaró rugók rögzítõcsövének csuklópontjai mellett a hidraulikatömlõt (4./ ábra) akkora ívben szerelje fel, hogy azok a magtakaró rugók mozgása következtében ne szakadjanak el. II. csatlakozóegység (4.4/ ábra) hidraulikatömlõjét (4.5/ ábra) csatlakoztassa a vontató egy egyszeres mûködésû vezérlõszelepéhez és azt csak a vontató fülkéjébõl mûködtesse. t006 I magtakaró rugók hidraulikus terhelésállítása össze van kapcsolva a hidraulikus csoroszlyaterhelés állításával, valamint a hidraulikus vetési norma szabályzással (amennyiben rendelkezésre áll) és rá vannak kötve a II. csatlakozóegységre (4.4/ ábra). csoroszlyaterhelés növelése esetén egyidejûleg növekszik a vetési norma és a magtakaró rugók terhelése is. Fig. 4.! fülkében levõ vezérlõszelep mûködtetésekor egyidejûleg kerülnek nyomás alá a csoroszlyaterhelés-, a magtakaró rugó terhelésállító, valamint a vetési normát szabályzó munkahengerek! gép veszélyes részeinek környezetében tartózkodni tilos! mozgó részek környezetében tartózkodni veszélyes! Fig t78 8i09 Fig. 4.5 D 9 B

61 4-4. Külsõ magtakaró rugók munkahelyzetbe hozása vetõgép tömörítõ hengerei és csoroszlyái a munkasebességtõl és a talajviszonyoktól függõen kifelé nyomják a talajt. külsõ magtakaró rugókat (4.6/ ábra) úgy kell beállítani, hogy az a talajt elsimítsa és a vetõgép egy nyommentes magágyat hagyjon maga után. Minél nagyobb a vetõgép haladási sebessége, annál nagyobb mértékben kell kitolni a külsõ magtakaró rugókat rögzítõ zártszelvényt (4.6/ ábra). külsõ magtakaró rugókat rögzítõ zártszelvényt minden átállítás után egy szorítócsavarral (4.6/ ábra) kell rögzíteni. F beállításokat a munka megkezdése elõtt mindig ellenõrizze: vetõgéppel haladjon kb. 0 m-t a bevetendõ táblán a megfelelõ vetési sebességgel. Fig t Magtakaró rugók beállítása magtakaró rugós ujjait (4.7 ábra) úgy állítsa be, hogy azok vízszintesen álljanak a talaj felett úgy, hogy lefelé még 5-8 cm-t elmozdulhassanak. zártszelvény és a talaj közötti távolság ekkor 0-80 mm. Ezt a beállítást a felsõ rögzítõkar (4.8/ ábra) hosszának szabályozásával végezheti el, amely vetõgépet a traktorra, vagy a talajmegmunkáló gépre kapcsolja mm Ha a beállítás után a vetõgép kismértékben elõre vagy hátra dõl, az semmilyen hatást nem gyakorol a vetési normára. Fig. 4.7 md-ba04 Fig t0 D 9 B

62 Hidraulikus munkahenger nélküli magtakaró rugók terhelésbeállítása magtakaró rugós ujjainak (4.9/ ábra) terhelését úgy kell beállítani, hogy a vetõmag betakarása után ne maradjon barázda a talajon. 4 magtakaró rugók terhelésének beállítása: z ütközõt (4.9/ ábra) húzza fel. Helyezzen egy csapot (4.9/ ábra) az ütközõ (4.9/ ábra) alatti furatba és biztosítsa egy lehajtható rögzítõszeggel (4.9/4 ábra). csapot minél magasabban levõ furatba helyezi, annál nagyobb lesz a magtakaró rugókat terhelõ erõ. z ütközõ (4.9/ ábra) állításához használja a csoroszlyaterhelés állító hajtókart (4.9/5 ábra). 5 F beállításokat a munka megkezdése elõtt mindig ellenõrizze: vetõgéppel haladjon kb. 0 m-t a bevetendõ táblán a megfelelõ vetési sebességgel, és ellenõrizze, hogy a vetõmagok egyenletesen vannak-e betakarva és hogy a vetõgép után nem marad barázda. Fig Hidraulikus munkahengerrel felszerelt magtakaró rugók terhelésbeállítása magtakaró rugók rugós ujjainak (4.9/ ábra) terhelését úgy kell beállítani, hogy a vetõmag betakarása után ne maradjon barázda a talajon. Olyan táblákon, ahol erõsen ingadozik a talajminõség, a kötöttebb talajra érve hidraulikus munkahenger segítségével növelhetõ a magtakaró rugók terhelése. Normálról kötöttebb talajra érve illetve fordítva, a magtakaró rugók terhelése egy hidraulikus munkahenger (4.0/ ábra) segítségével változtatható. Fig. 4.0 D 9 B

63 4-5 z állítórészben két csap (4./ és 4./ ábra) szolgál a kar (4./ ábra) ütközõjeként. hidraulikus munkahenger (4.0/ ábra) által mûködtetett kar (4./ ábra) a munkahenger tehermentesített állapotában az I. csapon (4./ ábra), nyomás alá helyezett állapotában pedig a II. csapon (4./ ábra) ütközik fel. Magtakaró rugók normál terhelésû beállítása: - hidraulikus munkahengert (4.0/ ábra) helyezze nyomás alá. - z I. csapot (4./ ábra) helyezze az állítórész kar (4./ ábra) alatti furatainak egyikébe, és biztosítsa lehajtható rögzítõszeggel (4./4 ábra). 4 Magtakaró rugók fokozott terhelésû beállítása: - Tehermentesítse a hidraulikus munkahengert (4.0/ ábra). - II. csapot (4./ ábra) helyezze az állítórész kar (4./ ábra) feletti furatainak egyikébe, és biztosítsa lehajtható rögzítõszeggel (4./4 ábra). Fig. 4. F Minél magasabb helyzetben levõ furatba helyezi a csapot, annál nagyobb lesz a magtakaró rugók terhelése. F beállításokat a munka megkezdése elõtt mindig ellenõrizze: vetõgéppel haladjon kb. 0 m-t a bevetendõ táblán a megfelelõ vetési sebességgel, és ellenõrizze, hogy a gép a vetõmagokat normál és közepes talajviszonyok mellett normál-, kötött talajokon pedig fokozott magtakaró rugóterheléssel fedi be és a talajon nem marad vissza barázda. D 9 B

64 Közúti szállítás Közúton való szállítás elõtt a külsõ magtakaró rugók (4./ ábra) zártszelvényeit (4./ ábra) tolja ütközésig a középsõ rögzítõ-zártszelvénybe. mûvelethez a szorítócsavarokat (4./ ábra) lazítsa ki, a mûvelet befejezése után pedig ismét húzza meg. táblára érve a külsõ magtakaró rugókat állítsa munkahelyzetbe a 4. fejezetben leírtak alapján.! Közúton való szállítás elõtt a külsõ magtakaró rugók (4./ ábra) zártszelvényeit (4./ ábra) tolja ütközésig a középsõ rögzítõ-zártszelvénybe és biztosítsa a szorítócsavarok meghúzásával. Fig. 4. D 9 B

65 5-5.0 Kezelõállás (különleges kivitel) mennyiben vetõgépe magtakaró rugókkal is fel van szerelve, akkor a magtartály feltöltésének megkönnyítése érdekében vetõgépére kezelõállás is építhetõ.! kezelõállás csak a vetõgép magtartályának feltöltésére szolgál! Munka közben a kezelõálláson tartózkodni tilos! D9 B 6 0.0

66 5-5. Kezelõállás felszerelése kezelõállás (5./4 ábra) rögzítése a vetõgépre, a lépcsõfokok (5./5 ábra) rögzítése pedig a magtakaró rugók rögzítõ-zártszelvényére történik. F D9 típusú vetõgépre, míg az D típusú vetõgépre lépcsõfokot szereljen! lépcsõfokokat (5./5 ábra) tetszés szerint a jobbvagy bal oldalra szerelheti a korlát (5./5 ábra) mellé. kezelõállás felszerelését a 5. ábra alapján végezze. táblázat (5. ábra) a szereléshez szükséges alkatrészeket tartalmazza. z itt látható darabszámok a m munkaszélességû vetõgépre vonatkoznak. F D9-es vetõgépre ne szereljen hosszabbító tagot (5./8 ábra)! 6]HUHOpVKH]V] NVpJHVDONDWUpV]HNP PXQNDV]pOHVVpJ YHW JpSKH] 7pWHO 0HJQHYH]pV 'DUDE.H]HO iooivedorogdolwduwyohph]h.h]ho iooivmreerogdolwduwyohph]h &V~V]iVJiWOyOHPH] [[[.p]lnruoiw 5 J]tW LGRP +DWODSIHM FVDYDU[ $J +DWODSIHM FVDYDU[ $J +DWODSIHM FVDYDU[$J +DWODS~DQ\D0$J +DWODS~DQ\D0$J *RPEV] 6 OO\HV]WHWWIHM FVDYDU[ $J $OiWpW[[6W /psfv IRN enfvdydu[$j +DWODS~DQ\D0$J +RVV]DEEtWyWDJ Fig. 5. WK Fig i067 D 9 B 6 0.0

67 8-8.0 Hidraulikusan mûködtetett mûvelõutas vetésszabályzó (különleges kivitel) mûvelõutas vetésszabályzó által a táblán hagyott mûvelõutak a késõbbiekben lehetõvé teszik különbözõ munkagépek, pl. mûtrágyaszóró vagy permetezõ táblán való haladását. Mûvelõutaknak azokat a sávokat (8./ ábra) nevezik, amelyekben a vetõgép nem juttat ki vetõmagot. sávok távolsága azonos a vontató nyomtávolságával. nyomok kialakításához a megfelelõ vetõelemek munkáját a gép megszakítja. mûvelõutak közötti távolság az alkalmazott növényápoló munkagép, pl. permetezõgép (8./ ábra) vagy a mûtrágyaszóró munkaszélességétõl függ. mûvelõút kialakításának ütemét a kapcsolódoboz (8./ ábra) határozzák meg. vontató vezetõje számára a kapcsolódobozon levõ szám (8./ ábra) jelzi a kapcsolódoboz állását. -as kapcsolás esetén a munka megkezdése után a kapcsolódoboz sorrendben a, 0,,, 0, stb. (lásd a 8. ábrát) számokat mutatja. vetõgép a kapcsolódoboz 0 állása során hagy mûvelõutat. Fig. 8. md-ba04 c47 Fig. 8. D 9 B

68 8 - *pspxqndv]pohvvpjh.dsfvroiv P P P P P 0 YHO XWDNWiYROViJD P P P P P P P P P P P P P P P P P P P P P P P P P P P P P P SOXV P P P P P P MREE P EDO Fig. 8. mûvelõutak közötti távolság a kapcsolódoboz beállításától és a vetõgép nyomtávolságától (lásd a 8. Ábrát) függ. WG kapcsolódobozban levõ munkahenger (8.4/ ábra) a traktorfülkébõl, egy egyszeres mûködésû vezérlõszelep segítségével mûködtethetõ. tábla végén a vezérlõszelep mûködtetésével a kapcsolódoboz továbbkapcsol és számlapján a következõ szám (8.5/ ábra) jelenik meg. I hidraulikusan mûködtetett nyomjelzõ berendezés, a mûvelõutas vetésszabályzó kapcsolódoboza és a mûvelõútjelzõ berendezés (amennyiben rendelkezésre áll) egymással össze vannak kapcsolva. tábla végére érve fordulás elõtt a vezérlõszelep mûködtetésekor a nyomjelzõ berendezés kikapcsol, a kapcsolódoboz számlapján pedig megjelenik a következõ szám. Ha a kapcsolódoboz számlapján a 0 áll, akkor a mûvelõút vetõelemek mûködését a gép felfüggeszti és a mûvelõútjelzõ berendezés nyomjelzõ tárcsáit (amennyiben rendelkezésre áll) leengedi. Fig. 8.4 Fig md-ba04! vezérlõszelep mûködtetésekor a hidraulikusan mûködtetett nyomjelzõ berendezés és kapcsolódoboz munkahengerei nyomás alá kerülnek! Ezzel egyidejûleg a mûvelõútjelzõ berendezés nyomjelzõ tárcsái (amennyiben rendelkezésre áll) is mozgásba kerülhetnek! veszélyes részek környezetében D 9 B

69 8 - tartózkodni tilos! mozgást végzõ részek környékén való tartózkodás veszélyes! 8. Szerelés Vetõgépének kiszállításakor a mûvelõút vetõelemek a növényápolási munkákat végzõ vontatójának megfelelõen lettek kiválasztva, a kapcsolódoboz pedig az Ön kapcsolási igényei szerint lett kialakítva. hidraulikatömlõt (8.6/ ábra), amely többek között a kapcsolódobozban levõ munkahengerre is rá van kötve, kapcsolja a vontató egy egyszeres mûködésû vezérlõszelepéhez. 8. Beállítások a munka kezdetekor munka megkezdése elõtt a kapcsolódobozt állítsa a megfelelõ számra (8.8/ ábra). következõ oldalon példákat láthat a mûvelõutak kialakítási módjaira. z - D oszlopok tartalmai: Fig i09 = vetõgép munkaszélessége B = Mûvelõúttávolság C = Kapcsolódoboz kapcsolása D = kapcsolódoboz számlapján levõ szám munka közben Válassza ki a C oszlopból a vetõgépe kapcsolási módját, majd a kapcsolódoboz számlapját állítsa be a D oszlop STRT felirat alatti értékére. kezelõkart (8.8/ ábra) addig húzogassa, amíg a kapcsolódoboz számlapja a megfelelõ értékre áll. kezelõkart a vontatófülkébõl is használhatja, amennyiben az arra kötött zsineget a fülkébe vezeti. Példa: 8.7 ábrán egy -as kapcsolási módban készült mûvelõutat láthat. C oszlopban keresse ki a -ast (- as kapcsolás). Menjen át a D oszlopra. munka megkezdése elõtt a vetõgép kapcsolódobozát állítsa a D oszlop STRT felirata alatt levõ értékre. mi példánknál maradva ez a szám a. c7 Fig. 8.7 D 9 B

70 8-4 F hidraulikus mûködtetésû nyomjelzõ és a mûvelõutas vetésszabályzó hidraulikus mûködtetésû kapcsolódoboza össze van kapcsolva egymással. Ügyeljen arra, hogy a kapcsolódoboz megfelelõ értékre állítása után a gép a megfelelõ oldali nyomjelzõ tárcsát engedje le. Ezt megelõzõen a vontató vezérlõszelepét adott esetben még egyszer kapcsolja át. 8. Mûvelõutas vetésszabályzás kikapcsolása hidraulikus mûködtetésû nyomjelzõ és a mûvelõutas vetésszabályzó hidraulikus mûködtetésû kapcsolódoboza össze van kapcsolva egymással. Ha nincs szükség mûvelõutak kialakítására, de a nyomjelzõt használni kell, a kapcsolódoboz a vezérlõszelep mûködtetésekor nem kapcsolhat tovább. kapcsolódoboz továbbkapcsolását a következõ módon lehet megakadályozni: - tehermentesítse a hidraulikus berendezést; - a szorítócsavart (8.8/ ábra) addig tolja lefelé a horonyban, amíg az meg nem akadályozza a kezelõkar (8.8/ ábra) mozgását. z elõzõleg meglazított szorítócsavart (8.8/ ábra) a beállítás befejezte után ismét húzza meg. F mûvelõutas vetésszabályzó kikapcsolt állapotban a kapcsolódoboz (8.8/ ábra) nem állhat 0 -án, különben a vetõgép állandóan mûvelõutat hagy maga után. Fig D 9 B

71 8-5 Fig. 8.9 D 9 B

72 Tanácsok a 4, 6 és 8-szoros mûvelõút kapcsolásokhoz 4, 6 és 8-szoros mûvelõút kapcsolásoknál a munka megkezdéséhez két beállítás közül is választhat. z elsõ megoldás vázlata a 8.9 ábrán látható. 8.0 ábrán mindkét megoldás nyomon követhetõ egy 4- szeres kapcsolás példáján keresztül:. z elsõ menet során a vetõgép egyik felének tolózárjai el vannak zárva. mûtrágyaszóró és a permetezõgép mindig teljes munkaszélességben mûködik.. második lehetõség szerint a vetõgéppel már az elsõ menetben mûvelõutat kell kialakítani. kapcsolódobozt az elsõ menet megkezdése elõtt 0 -ra kell állítani. vetõgép mindvégig teljes munkaszélességben mûködik. mûtrágyaszóró az elsõ menet során behatárolt munkaszélességû szórótárcsa illetve szóró berendezés segítségével csak fél munkaszélességben dolgozik. Permetezõgépnél az elsõ menetben az egyik szórókeret ki van kapcsolva. F z elsõ menet után ne felejtse el a vetõgép, mûtrágyaszóró vagy permetezõgép teljes munkaszélességét visszaállítani. Fig. 8.0 D 9 B

73 Vetõgép féloldali vetõtengelyének kikapcsolása z osztott vetõtengelyû (8./ ábra) vetõgépeknél a vetõtengely bal fele kikapcsolható, melynek következtében a baloldal mûködése szüneteltethetõ. rugóterhelésû tengelykapcsolót (8./ ábra) a rugó (8./ ábra) ellenében nyomja balra, majd forgassa a nyíl irányába: Mindkét oldali vetõ féltengely mûködik. Lásd a 8. ábrát Féloldali vetõtengely kikapcsolva. Lásd a 8. ábrát F Ha a mûvelõút vetõelemeknek sem kell mûködniük, a mûvelõút vetõelemek tolózárjait el kell zárni. Fig. 8. md-ba04 md-ba044 Fig. 8. D 9 B

74 Tanácsok a -szeres és a 6-plus mûvelõút kapcsolásokhoz -szeres mûvelõút kapcsolással kialakított vetõgépeknek csak a jobb oldalán, míg a 6-plus kapcsolással kialakított vetõgépeknek csak a bal oldalán vannak mûvelõút vetõelemek. munkát mindig a tábla jobb oldalán kezdje. Egy mûvelõút-párt (lásd a 8. ábrát) a vetõgép a táblán egy oda- és egy vissza út alatt készít el. Fig. 8. D 9 B

75 m-es mûvelõút kialakítása két kapcsolódobozzal felszerelt 4 m munkaszélességû vetõgéppel hidraulikus mûködtetésû kettõs mûvelõutas vetésszabályzóval a 4 m munkaszélességû vetõgép egymástól 8 m távolságban levõ mûvelõutakat (lásd a 8.4 ábrát) alakít ki. Erre a vetõgép csak akkor képes, ha mindkét oldali magtartálya el van látva egy-egy kapcsolódobozzal és egy-egy elõtéttengellyel a kikapcsolható vetõelemek hajtásához. mennyiben valamelyik kapcsolódoboz számlapja 0 -án áll, az adott oldal mûvelõútba esõ vetõelemeit a gép kikapcsolja. F munkát minden esetben a tábla bal oldalán kezdje. munka megkezdésekor mindkét kapcsolódobozt -re kell állítani. Munkavégzés közben a kapcsolási ütem az alábbi sorrendben mindkét kapcsolódobozon leolvasható (v.ö. 8.4 ábra):.dsfvroygrer] EDO $.DSFVROyGRER] MREE % WK Fig. 8.4 D 9 B

76 Mûvelõutas-vetésszabályzó mûködésének ellenõrzése mûvelõút vetõelemek (8.5/ ábra) a vetõtengelyen szabadon elfordíthatók. szabadon elforduló vetõelemek hajtásukat az elõtéttengelyre szerelt recézett homlokfelületû kerekektõl (8.5/ ábra) kapják. z elõtéttengelyt (8.6/ ábra) a vetõtengely (8.6/ ábra) hajtja. két tengely egymással fogaskerekes (8.6/ ábra) kapcsolatban áll. z elõtéttengelyen levõ fogaskerékre egy tengelykapcsoló (8.6/4 ábra) van szerelve. Mûvelõút készítése során a tengelykapcsoló megszakítja a kapcsolatot az elõtét- és a vetõtengely között. tengelykapcsoló egy kapcsolókarral mûködtethetõ, amely össze van kötve a kapcsolódobozzal (8.6/ 6 ábra). 08 Fig Fig. 8.6 D 9 B

77 8 - Ellenõrzés a kezelõ karon keresztül kezelõ kart (8.7/ ábra) annyiszor húzza meg és engedje el, hogy a kapcsolódoboz számlapján levõ szám 0 legyen. Ekkor a kapcsolókar (8.8/ ábra) beleér a tengelykapcsoló tárcsa (8.8/ ábra) egyik hornyába és az elõtéttengely megáll. mûvelõút vetõelemek (8.9/ ábra) nem adagolnak vetõmagot. Húzza meg és engedje el a kapcsolódoboz kezelõ karját. kapcsolódoboz 0 -ról -re vált. kapcsolókar (8.8/ ábra) kiemelkedik a tengelykapcsoló tárcsa hornyából (8.8/ ábra) és a mûvelõút vetõelemeket az elõtéttengely recézett kerekei ismét meghajtják. kapcsolókar (8.8/ ábra) és a tengelykapcsoló tárcsa (8.8/ ábra) közötti távolság kb. 5 mm (lásd a 8.8 ábrát) legyen. Fig. 8.7 md-ba04 Fig Fig. 8.9 D 9 B

78 8 - Ellenõrzés a vezérlõszelepen keresztül vizsgálatot ismételje meg a fent leírt módon. kapcsolódobozt azonban ne a kezelõ karral (8.7/ ábra) kapcsolja tovább, hanem a vontató vezetõfülkéjében levõ vezérlõszeleppel. kapcsolódobozt ebben az esetben egy hidraulikus munkahenger (8.0/ ábra) kapcsolja tovább.! vezérlõszelep mûködtetésekor a veszélyes területeken tartózkodni tilos! Ha a hidraulikus munkahenger (8.0/ ábra) nem kapcsolja át a kapcsolódobozt, tegye a következõket: - hidraulikus munkahengert (8.0/ ábra) helyezze nyomás alá a vontató vezetõfülkéjébõl. - Lazítsa ki az ellenanyát (8.0/ ábra). - hatlapú anyát (8.0/ ábra) addig forgassa balra, amíg a kapcsolódoboz hallhatóan átkapcsol. - hatlapú anyát forgassa tovább balra még két fordulatot, majd húzza meg az ellenanyát. - vezérlõszelep mûködtetésével ellenõrizze, hogy a hidraulikus munkahenger átkapcsolja-e a kapcsolódobozt. Ellenõrzés hosszabb állási idõ után Ha a vetõgép hosszabb ideig állt, használatba vétel elõtt ellenõrizze, hogy a mûvelõútba esõ vetõelemek (8./ ábra) a vetõtengelyen könnyen elfordíthatók-e. Csávázószer lerakódások miatt elõfordulhat, hogy a vetõtengelyek megszorulnak a vetõtengelyen. Ekkor a mûvelõutas vetésszabályzás mûködése megbízhatatlanná válik. beragadt vetõelemek lerakódásai kézi forgatással megszüntethetõk. Fig I mûvelõút vetõelemeket semmilyen körülmények között ne olajozza meg, mert a csávázószer legelõször az olajozott vetõelemeken rakódik le. Fig. 8. D 9 B

79 8 - Finomvetõ elem tisztítókefék mûvelõútba esõ finomvetõ elemek elé tisztítókefék (8./ ábra) vannak erõsítve. tisztítókeféknek különösen repce vetéskor van jelentõsége, mivel megakadályozza a repce elkenõdését a vetõelem és a meghajtó kerék recéi között. tisztítókeféket szükség esetén cserélje! Fig D 9 B

80 Mûvelõút távolság beállítása a növényápolási munkát végzõ vontató nyomtávjának megfelelõen Mûvelõutaknak azokat a sávokat (8./ ábra) nevezik, amelyekben a vetõgép nem juttat ki vetõmagot. sávok távolsága azonos a vontató nyomtávolságával. vetõgép kiszállításakor a mûvelõutas vetésszabályzás az Ön által használt vontató nyomtávjához van beállítva. Ha szükségessé válik a mûvelõút távolságának újraállítása, pl. új vontató vásárlása esetén, akkor a következõket tegye: - z elõtéttengely (8./ ábra) lengõcsapágyai (8./ ábra) rugós elõfeszítésûek. húzórugót (8./ ábra) szerelje le, és az elõtéttengelyt (8.4/ ábra) hajtsa le. Ezáltal az elõtéttengelyt axiálisan biztosító rögzítés kijön a házban levõ horonyból. Fig. 8. Fig. 8.4 D 9 B

81 8-5 - Jelölje meg az új mûvelõút vetõelemeket (8.5/ ábra) és helyezze fel eléjük a finomvetõ elem tisztítókeféket (8.5/ ábra). Egy nyom kihagyásakor legfeljebb, kivételes esetekben 4 vagy 5 vetõelemet kell kikapcsolni. F -es kapcsolású vetõgépeken csak a vetõgép jobb oldalán kell mûvelõút vetõelemeket kialakítani. mûvelõút vetõelemek távolsága a vetõgép jobb külsõ szélétõl mérve a vontató nyomtávolságának fele. F 6-plus kapcsolású vetõgépeken csak a vetõgép bal oldalán kell mûvelõút vetõelemeket kialakítani. mûvelõút vetõelemek távolsága a vetõgép bal külsõ szélétõl mérve a vontató nyomtávolságának fele. - vetõtengely által meghajtott vetõelemeket (8.6 ábra) egy a finomvetõ elemben elhelyezkedõ hernyócsavar rögzíti a vetõtengelyhez. z új mûvelõút vetõelemek hernyócsavarjait lazítsa ki annyira (8.6 Fig i0 Fig. 8.6 D 9 B

82 8-6 ábra), hogy azok a vetõtengelyen szabadon elfordulhassanak. - mûvelõút vetõelemek házaira csavarozott lengõcsapágyak (8.7/ ábra) hatlapfejû csavarjait (8.7/ ábra) csavarja ki. - recézett hajtókerekeket (8.7/ ábra) lazítsa meg, majd a megfelelõ helyre tolja el. - lengõcsapágyakat (8.7/ ábra) rögzítse az új mûvelõút vetõelemek házain. - régi mûvelõút vetõelemeket (8.8 ábra) rögzítse a vetõtengelyen. Ehhez a finomvetõ elemekben levõ hernyócsavart csavarja be annyira, hogy a vetõtengely a vetõelemet kis játékkal magával forgassa. túl erõsen meghúzott hernyócsavarok megfeszítik a vetõelemeket. - z elõtéttengelyt (8.9/ ábra) hajtsa fel. Ehhez, az elõtéttengelyt axiálisan biztosító rögzítést (8.9/ ábra) tolja a házban levõ horonyba. rögzítést axiálisan állítógyûrûkkel (8.9/ ábra) biztosítsa. Fig Fig i0 Fig D 9 B

83 8-7 - z elõtéttengelyen levõ recézett meghajtókerekek (8.5/ ábra) rovátkáit hozza kapcsolódó helyzetbe a mûvelõútban levõ finomvetõ elemmekkel. meghajtókerekeket rögzítse az elõtéttengelyen. - z elõtéttengely és a vetõtengely fogaskerekeit (8./ ábra) hozza kapcsolódó helyzetbe. - lengõcsapágyak (8./ ábra) húzórugóit (8./ ábra) akassza be. - Ellenõrizze a mûvelõutas vetésszabályozás mûködését (lásd az elõbbiekben)., F Ha vetõgépe mûvelõútjelzõ berendezéssel is fel van szerelve, végezze el a nyomjelzõtárcsák átállítását is. Fig Fig D 9 B

84 Kapcsolódoboz átszerelése egy másik kapcsolásra mûvelõutak távolsága (lásd a táblázatot) megfelel a mûtrágyaszóró, illetve a permetezõgép munkaszélességének. mûvelõutak kialakításának ütemét a kapcsolódoboz (8. ábra) határozza meg. Módosításához ki kell cserélni, vagy át kell szerelni a kapcsolódobozban található osztókereket (8./ ábra). -, -, és 6-szoros kapcsolások közötti váltáshoz nincs szükség az osztókerék (8./ ábra) cseréjére. Ehhez csupán az osztókeréken levõ kapcsológörgõket kell átszerelni, illetve kiegészíteni a 8.9. fejezetben leírtaknak megfelelõen. kapcsolódoboz 5-, 7-, és 9-szeres kapcsolásra való átszereléséhez az osztókereket minden esetben ki kell cserélni (lásd a 8.0 fejezetet) Kapcsolódoboz átszerelése -, -, 4- és 6-szoros kapcsolásról egy ugyanezen csoporton belüli másik kapcsolásra kapcsolódoboz -, -, 4- és 6-szoros kapcsolásokról egy ugyanezen csoporton belüli másik kapcsolásra való átszereléséhez az osztókeréken levõ kapcsológörgõket át kell helyezni, illetve ki kell egészíteni. - Tehermentesítse a hidraulikus berendezést, a hidraulika tömlõket pedig húzza ki a vontató csatlakozóiból. - védõfedelet (8./4 ábra) a két lemezcsavar (8./5 ábra) kicsavarása után vegye le. - bilincset (8./6 ábra) lazítsa meg, és a kijelzõ kerékkel (8./ ábra) együtt húzza le a tengelyrõl. - biztosítótárcsát (8./7 ábra) a biztosító gyûrû (8./8 ábra) kiszerelése után vegye le. - z így hozzáférhetõvé vált kapcsológörgõket (8./ ábra) a csavarok (8./9 ábra) kihúzása után a 8.9. fejezetben leírtak alapján szerelje be az osztókerékbe Fig D 9 B

85 8-9 kapcsolódoboz összeszerelése - biztosítótárcsát (8./7 ábra) és a biztosító gyûrût (8./8 ábra) szerelje fel. - kijelzõ kerékre (8./ ábra) a 8.9. fejezetben leírtak alapján ragassza fel az új számsorozatot, majd a bilincs (8./6 ábra) segítségével elõször lazán rögzítse a tengelyen. - kapcsolódobozt a kezelõrugón (8./0 ábra) keresztül kapcsolja át annyiszor, hogy az egyik kapcsológörgõ (8./ ábra) a rögzítõ csövet (8./ ábra) éppen meghúzza és megtartsa. védõfedelet (8./4 ábra) helyezze a kapcsolódoboz mellé és a kijelzõ kereket (8./ ábra) addig forgassa, amíg a kijelzõn a 0 jelenik meg. -szeres kapcsolási módnál, a kapcsolódoboz továbbkapcsolása után a kijelzõ ismét 0 -t mutat és a kapcsológörgõ ismét meghúzza a rögzítõ csövet, mivel az osztókeréken két kapcsológörgõ következik egymás után. (8./6 ábra) és szerelje fel a védõfedelet (8./4 ábra). - kapcsolódobozt a kezelõrugóval (8./0 ábra) addig kapcsolgassa, amíg a kijelzõ kerék (8./ ábra) legalább háromszor körbefordult. Ellenõrizze, hogy a kapcsolódoboz rendeltetésszerûen mûködik, vagyis hogy a rögzítõ csõ (8./ ábra) minden 0 állásban behúz-e , - és 6-szoros kapcsolások osztókerekei és számsorozatai z osztókerekek és számsorozatok a 8.4 ábrán láthatók a kapcsolási mód számjelölésével ellátva. -es szám (például bal felsõ sarokban) a -szeres kapcsolási módra utal. - kijelzõ kereket (8./ ábra) rögzítse a bilinccsel Fig D 9 B

86 D 9 B Fig. 8.4

87 8-8.0 Kapcsolódoboz átépítése 5-, 7-, 8- vagy 9-szeres kapcsolásra, vagy ezen kapcsolások valamelyikérõl egy másikra kapcsolódobozba a következõ esetekben kell új osztókereket beépíteni: - a -, -, 4- vagy 6-szoros kapcsolások valamelyikérõl 5-, 7-, 8- vagy 9-szeres kapcsolások valamelyikére való áttéréskor; - az 5-, 7-, 8- vagy 9-szeres kapcsolások valamelyikérõl -, -, 4- vagy 6-szoros kapcsolások valamelyikére való áttéréskor; - az 5-, 7-, 8- és 9-szeres kapcsolásokról egy ugyanezen csoporton belüli másik kapcsolásra való átszereléskor. Tehermentesítse a hidraulikus berendezést, a hidraulika tömlõket pedig húzza ki a vontató csatlakozóiból. védõfedelet (8.5/ ábra) a két lemezcsavar (8.5/ ábra) kicsavarása után vegye le. bilincset (8.5/4 ábra) lazítsa meg, és a kijelzõ kerékkel (8.5/5 ábra) együtt húzza le a tengelyrõl. 4 5 Fig. 8.5 md-ba006 D 9 B

88 8 - húzórugót (8.6/ ábra) vegye ki. csapot (8.6/ ábra) a sasszeg (8.6/ ábra) kivétele után húzza ki. húzókilincset (8.6/4 ábra) vegye ki. húzórugót (8.7/ ábra) vegye ki. 4 Fig. 8.6 mdba00 Fig. 8.7 mdba0 D 9 B

89 8-5x,5 biztosító gyûrût (8.8/ ábra) vegye ki. 8.7 ábrán nyíllal jelölt részeket húzza a nyíl irányába és az osztókereket (8.8/ ábra) az illesztõ gyûrûkkel (8.8/ ábra) és a rögzítõ perselyekkel (8.8/4 ábra) együtt húzza le a kapcsolódoboz tengelyérõl. z új osztókerék beépítése kilincstartó ütközõcsavarjaként általában egy M6x0- as kapupántcsavar (DIN 60) alkalmazható. z 5-szörös kapcsolás osztókerekének beszerelése elõtt az ütközõcsavart cserélje ki egy M6x0-as kapupántcsavarra (DIN 60). 8-szoros kapcsolásra való átépítés során vegye figyelembe a 8. fejezetben leírtakat. 8.7 ábrán nyíllal jelölt részeket tolja a nyíl irányába. rögzítõ perselyek (8.40/4 ábra) futófelületét kenje be. rögzítõ perselyeket (8.40/4 ábra) az új osztókerékkel (8.40/ ábra) együtt tolja a kapcsolótengelyre, majd rögzítse az illesztõ gyûrûkkel (8.40/ ábra) és a biztosító gyûrûvel (8.40/ ábra). 4 Fig schaltk Fig. 8.9 md-ba Fig schaltk D 9 B

90 8-4 húzórugót (8.4/ ábra) akassza be a húzókilincsen levõ furatba (8.4/ ábra). húzókilincset (8.4/ ábra) a rögzítõcsap (8.4/ ábra), alátét (8.4/4 ábra) és az,6x6 DIN 94 sasszeg (8.4/5 ábra) segítségével szerelje a kezelõ karra (8.4/ 6 ábra). 6 8 húzórugót (8.4/ ábra) akassza be az ütközõlemezen levõ fülbe (8.4/7 ábra). kassza be a húzórugót (8.4/8 ábra) Fig. 8.4 mdba00 D 9 B

91 Kapcsolódoboz alapbeállítása és mûködésének leírása I kapcsolódoboz alapbeállításának megváltoztatása elõtt ellenõrizze, hogy a kapcsolódoboz megfelelõképpen mûködike az új osztókerékkel a gyári alapbeállítás mellett. z ellenõrzést a 8.7 fejezetben leírtak alapján végezze el. Ha az ellenõrzés során kiderül, hogy a kapcsolódoboz nem mûködik megfelelõen, akkor az alapbeállítást a következõk szerint végezze: kezelõkar (8.4/ ábra) mûködtetésekor a húzókilincs (8.4/ ábra) elforgatja az osztókereket (8.4/ ábra). kilincskereket (8.4/5 ábra) a patron (8.4/4 ábra) forgatja. z ütközõlemez (8.4/6 ábra) behatárolja a húzókilincs (8.4/ ábra) mozgási tartományát és ezzel együtt az osztókerék elfordulási szögét is. - z ütközõlemezt (8.4/6 ábra) úgy állítsa be, hogy az osztókerék a kezelõkar mûködtetésekor csak egy fogosztásnyit tudjon elfordulni. Ehhez lazítsa ki a két hatlapú anyát (8.4/7 ábra) és az ütközõlemezt le-, illetve felfelé tolva állítsa be. Oldalirányban az ütközõlapot úgy állítsa be, hogy a kezelõkar (8.4/8 ábra) az ütközõlemez ablakának közepén helyezkedjen el. Sikeres beállítás után húzza meg a hatlapú anyákat (8.4/7 ábra) mdba05 Fig. 8.4 D 9 B

92 8-6 billenõkar (8.4/9 ábra) a patronnal (8.4/0 ábra) támaszkodik az osztókerékre (8.4/ ábra). - kezelõkart (8.4/ ábra) addig mûködtesse, amíg az egyik kapcsológörgõ (8.4/ ábra) elnyomja a patront (8.4/0 ábra) az osztókeréktõl (8.4/ ábra). z osztókerék akkor van jól beállítva, ha valamennyi kapcsológörgõ (8.4/ ábra) megáll a billenõkar (8.4/ 9 ábra) legmagasabban kiemelkedõ pontja elõtt - mmrel (lásd a 8.4 ábra nyíllal megjelölt részét). támasztókilincs (8.4/ ábra) beállítását a következõk alapján végezze: - kezelõkar (8.4/ ábra) mûködtetés utáni rögzítése a támasztókilincs patronja (8.4/ ábra) révén valósul meg. beállítás során tolja el a támasztókilincset (8.4/ ábra). z elõzõleg meglazított M6x imbusz csavart (8.4/4 ábra) minden beállítás után húzza meg. z alapbeállítás ellenõrzése kezelõkart (8.4/ ábra) addig kapcsolgassa, amíg az osztókerék legalább négyszer körbe nem fordul. Eközben vizsgálja meg, hogy a kapcsológörgõk (8.4/ ábra) minden kapcsolás során megállnak-e a billenõkar (8.4/9 ábra) legmagasabban kiemelkedõ pontja elõtt - mm-rel (lásd a 8.4 ábra nyíllal megjelölt részét) és hogy az osztókerék problémamentesen továbbfordul-e. húzókilincsnek (8.4/ ábra) minden kapcsolásnál szabadon kell mûködnie, de nem szabad túlugornia. z ütközõcsavart (8.4/5 ábra) ennek megfelelõen állítsa be. D 9 B

93 8-7 Kijelzõ kerék felszerelése - kijelzõ kerékre (8.4/ ábra) a 8.9. fejezetben leírtaknak megfelelõen ragassza fel az új számsorozatot, majd a kijelzõ kereket bilincs (8.4/ ábra) segítségével, egyelõre lazán, rögzítse az osztókeréken. - kapcsolódobozt addig kapcsolgassa a kezelõrugó (8.4/ ábra) segítségével, amíg a rögzítõ csõ (8.4/4 ábra) be nem húzódik. védõfedelet (8.4/ 5 ábra) helyezze a kapcsolódoboz mellé, majd a kijelzõ kereket (8.4/ ábra) addig forgassa, amíg a kijelzõn a 0 látható. -szeres kapcsolási módnál, a kapcsolódoboz továbbkapcsolása után a kijelzõ ismét 0 -t mutat és a kapcsológörgõ ismét meghúzza a rögzítõ csövet, mivel az osztókeréken két kapcsológörgõ következik egymás után. 6 5 Fig md-ba006 - kijelzõ kereket (8.4/ ábra) rögzítse a bilinccsel (8.4/ ábra), a védõfedelet (8.4/5 ábra) pedig két lemezcsavarral (8.4/6 ábra). D 9 B

94 szoros kapcsolás kapcsolódoboz 8-szoros kapcsolási módra való átszerelését a 8.0 fejezet alapján végezze. Ezenkívül a következõ szerelési mûveleteket kell végrehajtani: - kezelõkart (8.44/ ábra ) az M0x00, DIN 9 hatlapfejû csavar (8.44/ ábra) kicsavarása után vegye le. 5 - z ütközõlemezt (8.44/ ábra) a kapcsolódoboz külsejére szerelje fel. - fül számára szükséges hornyot (8.44/5 ábra) a 8.44 ábra alapján ki kell marni a kapcsolódoboz falából. - laposacél (8.44/4 ábra) a hidraulikus tartozékok rögzítésére szolgál, a késõbbiekben ezeket ide csavarozza. - Szerelje le a támasztókilincs (8.45/ ábra) patronját. Fig md-ba07 - támasztókilincset a 8.45 ábra alapján fúrja ki (Ø5Hmm). - Üsse be az új patront 5x, DIN 48 (8.45/ ábra) a támasztókilincsbe. - Távolítsa el a billenõkar (8.46/ ábra) patronját. - billenõkart a 8.46 ábra alapján fúrja ki (O6Hmm). - Üsse be az új patront 6x45, DIN 48 (8.46/ ábra) a billenõkarba. - kiszedett részeket szerelje a kapcsolódobozba. md-ba08 Fig Fig md-ba06 D 9 B

95 9-9.0 Mûvelõútjelzõ berendezés (különleges kivitel) mûvelõutas vetésszabályzó által a táblán hagyott, egymástól meghatározott távolságban levõ mûvelõutak, a késõbbiekben lehetõvé teszik különbözõ munkagépek, pl. mûtrágyaszóró vagy permetezõ táblán való haladását. mûvelõutakat a táblán a mûvelõútjelzõ berendezés tárcsái (9./ ábra) teszik láthatóvá. Így a mûvelõutak már a vetés kelése elõtt is láthatóak. Ennek elõnye, hogy a permetezõgépek nyomon vezetése már közvetlenül a vetés után lehetõvé válik (pl. preemergens permetezés). Mikor a mûvelõutas vetésszabályzó berendezés kikapcsolja a mûvelõút vetõelemek hajtását, mindkét mûvelõútjelzõ tárcsa (9./ ábra) leereszkedik, hogy megjelölje a kialakított mûvelõ nyomokat. Fig. 9. 8t406 mûvelõútjelzõ berendezés nyomjelzõ tárcsái felemelkednek, ha az összes vetõelem mûködik, vagyis a vetõgép nem hagy mûvelõutat. I hidraulikus mûvelõútjelzõ berendezés, a mûvelõutas vetésszabályozó berendezés hidraulikusan mûködtetett kapcsolódoboza és a hidraulikusan mûködtetett nyomjelzõ berendezés egymással össze vannak kapcsolva. munkahengereket kösse a vontató egy egyszeres mûködésû vezérlõszelepére. vezérlõszelep tábla végén, forduláskor való mûködtetésekor a nyomjelzõ átkapcsolódik, a kapcsolódoboz pedig a következõ számjegyre vált. Ha a kapcsolódoboz kijelzõjén a 0 áll, a mûvelõút vetõelemek állva maradnak és a mûvelõútjelzõ tárcsák leereszkednek. Fig. 9. 8t407! vezérlõszelep mûködtetésekor, a kapcsolási módtól függõen, a nyomjelzõ hidraulikus kapcsoló automatikájának, a kapcsolódoboz- és a mûvelõútjelzõ berendezés munkahengerei egyidejûleg kerülnek nyomás alá! veszélyes területeken való tartózkodás tilos! Sérülési veszély a mozgó részek környékén! D 9 B

96 9-9. Szerelés mûvelõútjelzõ berendezést elészerelve szállítjuk: - Szerelje fel a vetõgépre a magtakaró rugókat - magtakaró rugók zártszelvényére szereljen két rögzítõ szerelvényt (9./ ábra). - Szerelje fel a nyomjelzõtárcsa tartókart (9./ ábra) egy csap (9./4 ábra) segítségével és biztosítsa egy rögzítõ csappal (9./5 ábra). - Tegye a nyomjelzõtárcsát (9./6 ábra) a nyomjelzõtárcsa tartó karba (9./ ábra) és rögzítse hatlapfejû csavarral (9./7 ábra). - Csatlakoztassa mindkét oldal hidraulikus munkahengerének (9./9 ábra) tömlõit (9./8 ábra). - mûvelõutas vetésszabályzó kapcsolódobozánál egy vezérlõszelep (9.4/ ábra) található. hidraulika tömlõket (9./8 ábra) vezesse egy T-idomba és csatlakoztassa a vezérlõszelephez (9.4/ ábra). - hidraulika tömlõket rögzítse kábelszorítóval a vetõgépvázhoz. Fig i i05 Fig.9. D 9 B

97 9 - I hidraulikatömlõk elhelyezésénél ügyeljen arra, hogy a magtakaró rugók mozgása következtében nehogy elszakadjanak. - hidraulikus munkahengert kösse a vontató egy egyszeres mûködésû vezérlõszelepére.! vezérlõszelep mûködtetésekor a kapcsolódoboz kapcsolási módjától függõen a nyomjelzõ, a kapcsolódoboz és a mûvelõútjelzõ berendezés munkahengerei egyidejûleg kerülnek nyomás alá! veszélyes részek környezetében tartózkodni tilos! mozgást végzõ részek környékén való tartózkodás veszélyes! - Ellenõrizze a hidraulika tömlõk tömítettségét. D 9 B

98 Vezérlõszelep beállítása mûvelõútjelzõ berendezés munkahengerét egy vezérlõszelep (9.5/ ábra) mûködteti. vezérlõszelepet (9.5/ ábra) egy kapcsolórúd (9.5/ ábra) köti össze a mûvelõútjelzõ berendezés kapcsolódobozával. vezérlõszelep a vetõgép kiszállításakor úgy van beállítva, hogy a következõ esetekben kapcsoljon: kapcsolódoboz 0 állásánál (9.5/ ábra) - a kapcsolódoboz behúzza a vonórudat (9.5/4 ábra), - a vezérlõszelep karja (9.5/5 ábra) elõrekapcsol, - a nyomjelzõtárcsák leereszkednek. kapcsolódoboz továbbkapcsolásakor a kijelzõ állásában: - a vezérlõszelep karja (9.5/5 ábra) hátrakapcsol, - a nyomjelzõtárcsák felemelkednek. 6 vezérlõszelepet hibás mûködés esetén a következõképpen állítsa be: - a kapcsolódobozt (9.5/ ábra) állítsa az -es állásba, - a vezérlõszelep karját (9.5/5 ábra) nyomja teljesen hátra kézzel, és az elõzõleg kilazított állítógyûrût (9.5/6 ábra) húzza meg. 4 Fig Nyomjelzõ tárcsák beállítása nyomjelzõ tárcsák láthatóvá teszik a mûvelõútjelzõ berendezés által hagyott mûvelõutakat. nyomjelzõ tárcsákat a mûvelõutak nyomtávolságának megfelelõen kell beállítani. - Lazítsa ki a hatlapfejû csavarokat (9.6/ ábra). - nyomjelzõ tárcsákat (9.6/ ábra) a mûvelõutak nyomtávolságának megfelelõen tolja el a nyomjelzõ tartóban. - nyomjelzõ tárcsákat egymással megegyezõ módon úgy állítsa be, hogy azok laza talajon majdnem párhuzamosan haladjanak a vetõgéppel, nehéz talajokon pedig jobban belevághassanak a talajba. - hatlapfejû csavarokat (9.6/ ábra) ismét húzza meg. Fig t406 Tanácsok a -szeres és a 6-plus kapcsolási módokhoz -szeres vagy 6-plus kapcsolással kialakított vetõgépeknek csak az egyik oldalán vannak kikapcsolható, ún. mûvelõút vetõelemek. Ezekre a vetõgépekre ezért csak az egyik mûvelõútjelzõ tárcsát (9.6/ ábra) kell felszerelni. mûvelõ-nyomjelzõ tárcsát úgy kell beállítani, hogy a vontató nyomtávolságát a táblán a vetõgép egy oda és egy vissza menete során alakítsa ki. D 9 B

99 Közúti szállítás Szállítási helyzetben a tárcsatartó kart (9.7/ ábra) és a nyomjelzõ rögzítõ szerelvényét (9.7/ ábra) kapcsolja össze egy csappal (9.7/ ábra), majd biztosítsa egy sasszeggel (9.7/4 ábra). Ebben a helyzetben a tárcsatartó karok (9.7/ ábra) teljesen fel vannak hajtva, a tárcsák hosszában a magtakaró rugók felett helyezkedve el. nyomjelzõ tárcsákat közúton való szállítás elõtt (9.7/5 ábra) a vetõgéprõl el kell távolítani.! Közúti szállítás elõtt a nyomjelzõ tárcsákat (9.7/5 ábra) a tárcsatartó karokból (9.7/ ábra) el kell távolítani i05- Fig. 9.7 D 9 B

100 9-6 D 9 B

101 -.0 Epcebetét (különleges kivitel) repcebetét (./ ábra) csökkenti a magtartály (./ ábra) befogadóképességét. magtartályban levõ vetõmagot a gép, egy egészen kis visszamaradó mennyiségtõl eltekintve, kiveti. repcebetét egyéb könnyen guruló vetõmagok, pl. takarmányrépa vetésénél is alkalmazható, alacsony vetési norma mellett (ahol a keverõtengely kikapcsolva maradhat). 5 I keverõtengelyt tilos bekapcsolni, ha a repcebetét be van építve a magtartályba. Különben a keverõtengely és a repcebetét megsérülhet!. Repcebetét beszerelése - lehajtható kapcsolócsapot (./ ábra) húzza ki a hajtómû csõtengelyének furatából (./ ábra), majd az ábrának megfelelõen helyezze azt a segédtengely furatába. Ezzel a keverõtengely hajtása szét van kapcsolva. Fig.. 8i00 - keverõtengely keverõcsapjait (./ ábra) helyezze függõleges helyzetbe. - Olvassa le a táblázatból (.4 ábra) a repcebetétek hosszát és a leszorítók számát. -.4 táblázat és.5 szerelési rajz alapján szerelje be a repcebetéteket. - repcebetétek (./ ábra) alul a keverõtengelyen (./ ábra) támaszkodnak, felül pedig a leszorítók (./5 ábra) rögzítik. Fig.. i04 I repcevetés befejezését és a repcebetét eltávolítását követõen a keverõtengelyt ismét kapcsolja össze a hajtással, különben fõleg pelyvás vetõmagok vetésekor boltozódás, illetve egyenetlen vetés alakulhat ki. felemelt vetõgép járókerekét forgassa ezután addig, amíg a lehajtható kapcsolócsap (./ ábra) a helyére nem tolható. Ezután a keverõtengely össze van kötve a hajtómûvel. Fig.. i0 D 9 B 6 0.0

102 - 5HSFHEHWpW $ONDWUpV]OLVWDDV]HUHOpVLUDM]KR] 0XQNDV]pOHVVpJ 6] P P P P P 5HSFHEHWpW 5HSFHEHWpW / PP / PP 5HSFHEHWpW 5HSFHEHWpW / PP / PP 5HSFHEHWpW 5HSFHEHWpW / PP / PP 5HSFHEHWpW 5HSFHEHWpW / PP / PP /HV]RUtWyN V]iPD /HV]RUtWyN V]iPD Fig..4 0DJWDUWiO\RQNpQW WG 5 5 Fig D 9 B 6 0.0

103 -.0 Traktornyom lazító (különleges kivitel) traktornyom lazító (. ábra) a nyom melletti laza talajt (lásd. ábra) szántja a traktorkerék által tömörített részen. Így érhetõ el a traktornyom tökéletes elsimítása, és a magok keléséhez egy kellõképpen laza talaj kialakítása. 6 5 I traktornyom lazítók sérüléseinek elkerülése érdekében a lazítóujjak munkahelyzetbe hozása elõtt a vetõgépet a traktorhidraulikával emelje fel, illetve a vetõgépet csak a lazítóujjak visszaállítása után rakja le! 4. Munka elõtti beállítások a táblán vetõgép fõkeretére kiszállításkor négy nyomlazító (. ábra) van építve. nyomlazítókat csak közvetlenül a munka megkezdése elõtt a táblán állítsa munkahelyzetbe. - Emelje meg kismértékben a vetõgépet a traktorhidraulikával. - Lazítsa ki a hatlapfejû csavart (./ ábra), és a fõkereten levõ lazítót tolja a megfelelõ helyzetbe. 90 nyomlazítót a kereten úgy rögzítse, hogy a lazítóujjak (lásd a. ábrát) a keréknyomtól mindkét oldalon kb. 5 cm-re dolgozzanak. nyomlazító ujjak. ábrán látható beállítását kerülni kell. Ha a lazítóujjakat (./ ábra) nem lehet megfelelõ munkahelyzetbe állítani a kereten való eltolással, akkor az állítólemezekkel (./ ábra) el is lehet forgatni. z elforgatás elõtt lazítsa meg mindkét hatlapfejû csavart (./4 ábra), melyeket a sikeres beállítás után ismét húzzon meg. - nyomlazító ujjakat (./ ábra) állítsa a megfelelõ munkamélységbe. Fig.. Fig.. 90 Fig Húzza meg a hatlapfejû csavart (./ ábra) és biztosítsa ellenanyával (./5 ábra). D 9 B

104 - F biztosítócsavar (./6 ábra) megakadályozza, hogy a nyomlazító kengyelbõl kiesen és elvesszen, ha a rögzítõcsavar kilazul. I nyomlazító ujjakat (./ ábra) azok sérüléseinek elkerülése érdekében a vetõgép lerakása elõtt mindig tolja fel. D 9 B

105 4-4.0 Közúti szállítás! vontató és a vetõgép közúton való haladásakor a KRESZ elõírásai érvényesek. KRESZ törvényi rendelkezéseinek betartásáért a jármû tulajdonosa és vezetõje vonható felelõsségre. Közúton való haladáskor a következõ elõírásokat kell betartani. Szállítás közben a vetõgépen való tartózkodás tilos! Világítás vetõgépet a törvényesen elõírt világítással (4. ábra) kell felszerelni és azt a gép közútra hajtása elõtt ellenõrizni kell. z állandó világítást (különleges kivitel) a táblán nem kell leszerelni. Mûvelõútjelzõ berendezés Közúti szállítás elõtt a nyomjelzõtartó karokat állítsa szállítási helyzetbe és a nyomjelzõ tárcsákat a tartó karokból vegye ki (lásd Mûvelõútjelzõ berendezés c. fejezetet). Szállítási szélesség gép szállítási szélessége nem haladhatja meg a m-t. Nyomjelzõ nyomjelzõket szállítási helyzetbe kell állítani (lásd Nyomjelzõk c. fejezetet) és lehajtható rögzítõ szegekkel biztosítani. Fig. 4. 5i0- D 9 B 6 0.0

106 4 - Magtakaró rugó külsõ magtakaró elemek rögzítõ zártszelvényét tolja középre (lásd a Magtakaró rugók c. fejezetet) és a hátra álló ujjakat pedig takarja le a közlekedésbiztonsági léccel (4./ ábra), különleges kivitel). D9-0 típusú vetõgép abroncsmérettel m munkaszélességû és gumiabroncs méretû vetõgépeket csak belülrõl hajlított felnikkel (4. ábra) lehet közúton szállítani, hogy a gép szállítási szélessége ne haladja meg a.0 m-t. vetõgép szállítása kívülrõl hajlított felnikkel (4.4 ábra) tilos! Fig. 4. 0t08 Szállítási magasság Szállításkor a vetõgépet csak olyan mértékben emelje meg, hogy ne lépje túl a következõ értékeket: - hátsó lámpa felsõ élének úttesttõl való távolsága max. 550 mm. - hátsó fényvisszaverõ úttesttõl való távolsága max. 900 mm. Talajmegmunkáló gépek Ha a vetõgépet egy talajmegmunkáló géphez kapcsolva szállítja közúton, akkor a talajmegmunkáló gép is meg kell feleljen a KRESZ elõírásainak. Errõl további részleteket a talajmegmunkáló gép Használati Utasításában talál. Fig. 4. 7t05 Fig t048 Traktor tengelyterhelések/össztömeg vontató hátsó tengelyének megengedett legnagyobb terhelése, a vontató megengedett legnagyobb össztömege és a vontató gumiabroncsainak megengedett legnagyobb terhelése nem léphetõ túl (magtartályokat kiüríteni)! Szállításkor a vetõgép felemelése során a vontató mellsõ tengelye a vontató méretétõl függõen különbözõ mértékben tehermentesül. Szállításkor a mellsõ tengely terhelése a vontató össztömegének legalább 0%-a kell legyen. Ha ennél kisebb, a vontató nem irányítható biztonságosan. Ha szükséges, szereljen fel ballaszttömegeket a vontató elejére. Kérjük, vegye figyelembe a fenti utasításokat! Ezzel hozzájárul a közlekedési balesetek megelõzéséhez. D 9 B 6 0.0

107 6-6.0 Karbantartás, ápolás! Karbantartási és ápolási munkák során vegye figyelembe az általános biztonságiés balesetvédelmi elõírásokat. 6. Csavarkötések ellenõrzése z elsõ tíz üzemóra után ellenõrizze a vetõgépen található összes csavarkötést, és adott esetben húzza õket után. 6. Gumiabroncs nyomás ellenõrzése gumiabroncsok nyomását a vetõgép minden használata elõtt ellenõrizze. *XPLDEURQFVPpUHWH [ /pjq\rpiv EDU EDU EDU EDU WK 6. Vetõgép tisztítása vetõgép tisztításához használjon vízsugarat, vagy nagynyomású tisztítóberendezést. Fig. 6. -! Ha a magtartályt sûrített levegõvel tisztítja, ne lélegezze be a magtartályból kilépõ port, mivel a csávázószer mérgezõ! F Ha a vetõgépet hosszabb ideig nem használja, hagyja nyitva teljesen a fenéklemezt (6./ ábra). Zárt fenéklemeznél elõfordulhat, különösen télen, hogy az egerek megpróbálnak bejutni a magtartályba, mivel az akkor is gabona szagú, ha üres. Zárt fenéklemeznél az egerek elrághatják a fenéklemezt és a vetõelemet. D 9 B 6 0.0

108 6-6.4 Fenéklemez beállítása Hibásan beállított fenéklemeznél (6./ ábra) elõfordulhat, hogy vetés során, a vetõelemen szabályozatlan mennyiségû vetõmag áramlik ki (vetõmagtöbblet). fenéklemez alapbeállítását ezért félévente, illetve minden vetési idõszak elõtt kiürített magtartály és vetõelem ház mellett ellenõrizni kell.. magtartályt ürítse ki.. fenéklemez állítókarját (6./ ábra) kattintsa az furatba.. Ellenõrizze, hogy a fenéklemezek (6./ ábra) könnyen járnak-e. 4. Ellenõrizze, hogy a vetõelem (6./ ábra) és fenéklemez (6./ ábra) között elõírt 0, 0,5 mm-es távolság (lásd a 6. ábrát) minden vetõházban jól be van-e állítva. mûvelet közben az ellenõrizendõ vetõelemet kézzel forgassa a vetõtengelyen. 5. z elõírt távolságtól való eltérés esetén állítson a rugóelõfeszítõ csavaron (6./ ábra). Fig ,-0,5 mm Fig. 6. D 9 B 6 0.0

109 6-6.5 Hajtómû olajszintjének ellenõrzése hajtómû olajszintjét vízszintes talajon álló vetõgép olajablakán (6.4/ ábra) ellenõrizze. Olajcserére nincs szükség. z olaj utántöltéséhez csavarja ki a zárócsavart (6.4/ ábra). Töltési mennyiség: 0,9 liter Felhasználható olajminõség kizárólag: Hidraulikaolaj WTL 6,5 CST/50ºC vagy Motorolaj SE0W. 6.6 Görgõslánc ellenõrzése vetõgép vetõszerkezetét egy görgõs lánc (6.4/ ábra) hajtja meg. görgõsláncot a tengely és a hajtómû között egy láncfeszítõ (6.44 ábra) feszíti meg automatikusan. vetési idõszak végeztével vagy hosszabb állási idõ elõtt a görgõsláncot olajozza meg. láncvédõt (6.4/5 ábra) elõtte szerelje le, az olajozás után pedig szerelje vissza WS-Csoroszlya orrának cseréje WS-Csoroszlyák kopott orrai (6.5/ ábra) cserélhetõek. csoroszlyatámasz (6.5/ ábra) eltávolítására nincs szükség. tölcsért (6.5/ ábra) húzza ki a csoroszlyatestbõl (6.5/ ábra). Ehhez nyomja be a tölcsér mindkét gombját (6.5/4 ábra) a csoroszlyatestben. Ügyeljen arra, hogy szerelés után a tölcsér megfelelõ módon illeszkedjen a csoroszlyatestben, vagyis mindkét gomb bepattanjon a csoroszlyatest furataiba (6.5/5 ábra). 5 Fig i06 Vegye ki az imbusz csavarokat (6.5/6 ábra), emelje ki a csoroszlyaorrot (6.5/ ábra) a rögzítésbõl és szerelje be az új csoroszlyaorrot a fordított sorrendben Hidraulikatömlõk Ellenõrzés üzembehelyezéskor és üzem közben Üzembehelyezéskor és üzem közben a hidraulikatömlõk biztonságos állapotát szakemberrel ellenõriztesse. Ha a vizsgálat során bármilyen hiányosság lép fel, azt azonnal meg kell szüntetni. vizsgálati idõszakok betartását az üzemeltetõnek jegyzõkönyveznie kell. Fig i00 D 9 B 6 0.0

110 6-4 Vizsgálati idõszakok: - elõször az üzembe helyezés során; - azután legalább egyszer évente. Ellenõrizendõ pontok: - tömlõköpeny épségének ellenõrzése (repedések, vágások, kidörzsölések); - tömlõköpeny ridegedésének vizsgálata; - tömlõ eldeformálódásainak ellenõrzése (hólyagképzõdés, kihajlás, összenyomódás, rétegleválás); - tömítetlenségi vizsgálat; - tömlõk szakszerû beépítettségének ellenõrzése; - tömlõk és armatúrák közötti stabil kapcsolat ellenõrzése; - csatlakozó armatúrák károsodásainak és deformálódásainak ellenõrzése; - csatlakozó armatúrák és tömlõk közötti korrózió ellenõrzése; - megengedett használati idõ ellenõrzése Csereidõszakok hidraulika tömlõket legkésõbb 6 év használati idõ után ki kell cserélni, még akkor is, ha ebbõl legfeljebb két évig a gép használat nélkül állt Jelölés hidraulika tömlõkön a következõ jelölések találhatók sorrendben: - gyártó neve; - gyártás idõpontja; - megengedett legmagasabb dinamikus üzemi nyomás mire a be-, és kiszereléskor ügyelni kell! hidraulikus berendezésen végzett munkák elõtt vegye figyelembe a.6.4 fejezetben leírtakat! Helyezze a hidraulika tömlõket a gyártó által elõírt rögzítési helyekre: - ügyeljen a tisztaságra; - a hidraulika tömlõk beépítésénél ügyeljen arra, hogy azok természetes helye és mozgása ne legyen akadályozva; - üzem közben a hidraulika tömlõket semmilyen külsõ erõhatás nem terhelheti, amely húzó-, csavaró-, és nyomó igénybevételeket okoz; - a hidraulika tömlõket a megengedettnél nagyobb szögben elhajlítani tilos; a hidraulika tömlõket befesteni tilos. D 9 B 6 0.0

111
