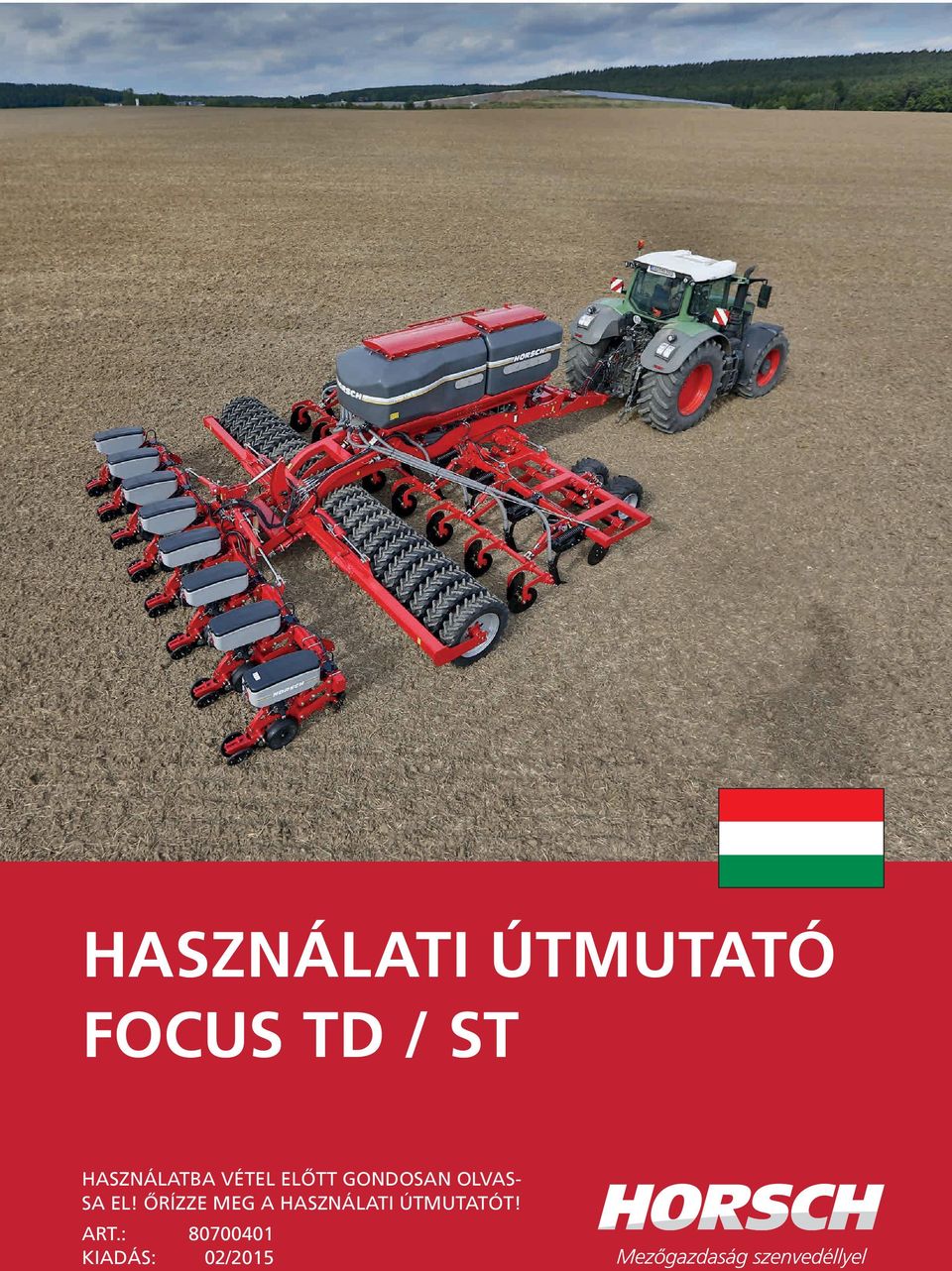

HASZNÁLATI ÚTMUTATÓ FOCUS TD / ST

Átírás

1 HASZNÁLATI ÚTMUTATÓ FOCUS TD / ST HASZNÁLATBA VÉTEL ELŐTT GONDOSAN OLVAS- SA EL! ŐRÍZZE MEG A HASZNÁLATI ÚTMUTATÓT! ART.: KIADÁS: /2015

2 EK-megfelelőségi nyilatkozat cserélhető szerelvény (RL 2006/42/EK) Ezennel kijelenti a gyártó, a HORSCH Maschinen GmbH Sitzenhof 1 D Schwandorf hogy a következő termék, A gép neve: Gép típusa: Vetőgép a következő sorszámtól Focus 4 TD M Focus 6 TD M Focus 7 TD M Focus 6 TD 3-P Focus 8.75 ST Focus 8.90 ST Focus ST amelyre a nyilatkozat vonatkozik, a EK-irányelv előírásainak megfelelően az alapvető biztonsági- és egészségügyi feltételeknek megfelel. Az EK-irányelvben foglalt biztonsági- és egészségügyi feltételek szakszerű átültetése érdekében különösen az alábbi szabványokat és műszaki specifikációkat vettük figyelembe: - EN : EN 1853 : EN ISO : EN ISO 4413 : EN ISO 4414 : EN : Schwandorf, Hely és dátum Dokumentációval kapcsolatban meghatalmazott személy Manfred Köbler M. Horsch P. Horsch (Ügyvezető) (Fejlesztés és tervezés)

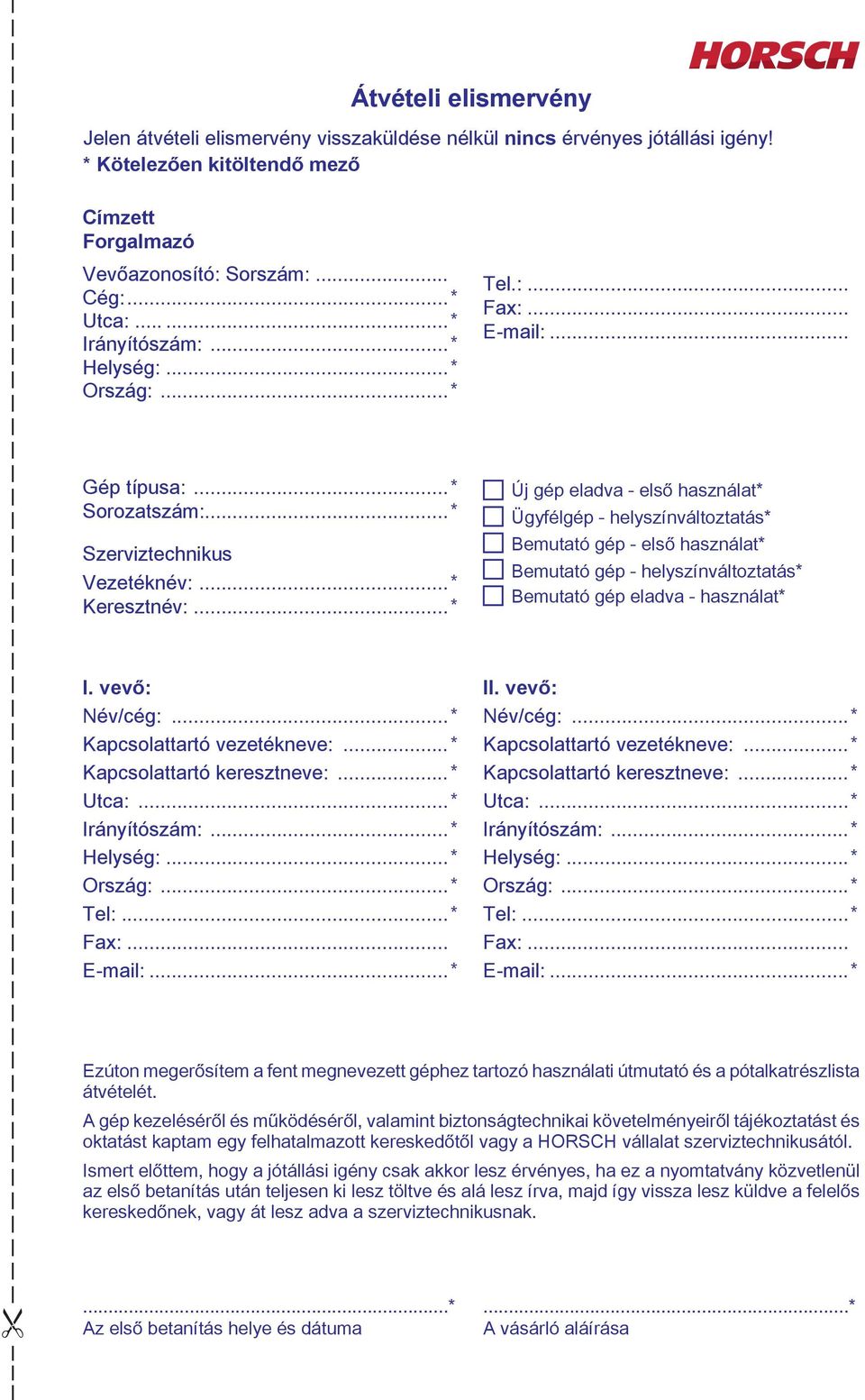

3 Átvételi elismervény Jelen átvételi elismervény visszaküldése nélkül nincs érvényes jótállási igény! * Kötelezően kitöltendő mező Címzett Forgalmazó Vevőazonosító: Sorszám:... Cég:...* Utca:...* Irányítószám:...* Helység:...* Ország:...* Tel.:... Fax: Gép típusa:...* Sorozatszám:...* Szerviztechnikus Vezetéknév:...* Keresztnév:...* Új gép eladva - első használat* Ügyfélgép - helyszínváltoztatás* Bemutató gép - első használat* Bemutató gép - helyszínváltoztatás* Bemutató gép eladva - használat* I. vevő: Név/cég:...* Kapcsolattartó vezetékneve:...* Kapcsolattartó keresztneve:...* Utca:...* Irányítószám:...* Helység:...* Ország:...* Tel:...* Fax: * II. vevő: Név/cég:...* Kapcsolattartó vezetékneve:...* Kapcsolattartó keresztneve:...* Utca:...* Irányítószám:...* Helység:...* Ország:...* Tel:...* Fax: * Ezúton megerősítem a fent megnevezett géphez tartozó használati útmutató és a pótalkatrészlista átvételét. A gép kezeléséről és működéséről, valamint biztonságtechnikai követelményeiről tájékoztatást és oktatást kaptam egy felhatalmazott kereskedőtől vagy a HORSCH vállalat szerviztechnikusától. Ismert előttem, hogy a jótállási igény csak akkor lesz érvényes, ha ez a nyomtatvány közvetlenül az első betanítás után teljesen ki lesz töltve és alá lesz írva, majd így vissza lesz küldve a felelős kereskedőnek, vagy át lesz adva a szerviztechnikusnak. "...* Az első betanítás helye és dátuma...* A vásárló aláírása

4

5 - Az eredeti gépkönyv fordítása - A gép azonosítása Amikor a gépet átveszi, jegyezze be a megfelelő adatokat a következő listába: Sorozatszám:... Gép típusa:... Gyártási év:... Első használat:... Tartozékok: A használati utasítás kiadásának időpontja: 02/2015 Utolsó módosítás: Focus TD / ST hu Kereskedő címe: Neve:... Utca:... Hely:... Tel.:... Vevőazonosító: Kereskedő:... HORSCH cég címe: HORSCH Maschinen GmbH Schwandorf, Sitzenhof Schwandorf, Postfach 1038 Tel.: +49 (0) 9431 / Fax: +49 (0) 9431 / info@horsch.com Vevőazonosító: HORSCH:...

6 Település Név elefonszám Fax cím Baja Szabó Zsolt 30/ / Békéscsaba Czékmány Antal 30/ / Budapest Hugyecz Gábor 30/ / Csorna Hideg János 30/ / Debrecen Szűcs Zsolt 30/ / Dombóvár Mangó János 30/ / Miskolc Molnár Péter 30/ / Nyíregyháza Bálint Imre 30/ / Orosháza Bereczki László 30/ / Pécs Bernáth Péter 30/ / Szekszárd Bacher Róbert 30/ / Székesfehérvár Ördögh Róbert 30/ / Szolnok Túri József 30/ / Szombathely Tóth Miklós 30/ / Üllő Hugyecz Gábor 30/ / Zalaegerszeg Egyed János 30/ /

7

8 Tartalomjegyzék Bevezetés...4 Előszó...4 A megjelenítésre vonatkozó megjegyzések...4 Szerviz...5 Panaszok intézése...5 Következményes károk...5 Biztonság és felelősség...6 Rendeltetésszerű használat...6 A személyzet képesítése...7 Veszélyben lévő gyermekek...7 Személyi védőfelszerelés...8 Biztonság a közlekedés során...8 Biztonság az üzemeltetés során...9 Műtrágya és csávázott vetőmag...12 Környezetvédelem...12 Utólagos felszerelések...12 Ápolás és karbantartás...13 Veszélyzóna...14 Biztonsági címkék...15 Műszaki adatok...17 Típustábla...22 Az ellensúly kiszámítása...23 Felépítés...25 Áttekintés...25 Áttekintés...26 Hidraulika...27 Világítás...31 Kezelési útmutatások a gépen...31 Kapák...35 Csoroszlyák...36 Egyengetőtárcsák...36 Tömörítő...37 Vetőcsoroszlyák...37 Áttekintés...37 Sortávolság...40 Tömlőhosszabbítás...41 Üzembe helyezés...42 Kiszállítás...42 Szállítás...42 Felszerelés...42 Kezelés...43 Üzembe helyezés / traktor cseréje...43 Tömlő felfüggesztés illesztése...43 A vonórúd illesztése...44 Csatlakoztatás és szállítási helyzet...44 Csatlakoztatás...44 Szállítási beállítás...44 Leállítás...45 Lehajtás...45 Fellépő...46 Felhajtás...46 Mélység beállítása...47 A műtrágya-lehelyezés mélysége...47 Az egyengetőtárcsák mélysége...47 Vetésmélység beállítása...48 Hidraulikahenger...48 Csoroszlyanyomás...48 Összeszerelés...48 Mélység beállítása...48 A lesüllyesztési sebesség beállítása...49 Pneumatika...49 Ventilátor...49 Ventilátormotor olajhűtés nélkül...50 A ventilátor peremének utánhúzása...50 Tartály...51 Elosztó...52 Levegőáram...53 Tapasztalati értékek...53 Használat a szántóföldön...53 Ellenőrzések...54 Kiegészítő felszerelés...55 Fékberendezés...55 Légfék...55 Hidraulikus fék...56 Kézifék

9 Kiegészítő felszerelés...58 Keresztrúd...58 Beállítás 3 pontos gépek esetében...58 Művelőút nyomjelző...59 LED-es munkavilágítás...59 Szélső tárcsák...60 Maestro előkészítő készlet...60 Tárcsás borona mezője...61 A tárcsás borona mezőjének beszerelése Nyomjelző...63 Adagolókészülék...64 Forgórészek...64 Forgórész csere...65 Forgórész csere tele tartály mellett...65 Tömítőél beállítása...66 Forgórész finom vetőmagokhoz...66 Repcekefék...68 Durva vetőmagok...68 Adagolókészülék injektorzsilippel...69 Adagolókészülék karbantartása...70 Ápolás és karbantartás...71 Tisztítás...71 Karbantartási időközök...71 A gép kenése...72 Raktározás...72 Karbantartás áttekintése...73 Kenési helyek Focus TD...75 Kenési helyek Focus ST / TD, 3 pontos...76 Hulladékkezelés...77 Meghúzási forgatónyomatékok...78 Index

10 Bevezetés Előszó A gép üzembe helyezése előtt gondosan olvassa el az üzemeltetési útmutatót, és tartsa be az előírásait. Ezáltal elkerülheti a veszélyeket, csökkentheti a javítási költségeket és a kiesett időt, növelheti a gép megbízhatóságát és élettartamát. Tartsa be a biztonsági utasításokat! A HORSCH cég semmiféle felelősséget nem vállal az üzemeltetési útmutató be nem tartása miatt bekövetkező károkért és üzemzavarokért. Ez az üzemeltetési útmutató megkönnyíti a gép megismerését és rendeltetésszerű használatát. A géppel vagy a gépen dolgozó minden személy olvassa el és alkalmazza az üzemeltetési útmutatót, pl. aki a gépet: üzemelteti (beleértve az előkészítést, a munka során történő zavarelhárítást, ápolást) karbantartja (gondozás, felülvizsgálat) szállítja Az üzemeltetési útmutatóval kap egy átvételi elismervényt. Gépe kezelését és ápolását szerviz- és kereskedelmi partnereink képzett szakemberei tanítják meg Önnek. Ezután Ön, illetve a szerviztechnikus adja át a kereskedelmi partnernek az átvételi elismervényt.ezzel nyugtázza, hogy a gépet szabályszerű állapotban átvette. A jótállás időszaka a szállításkor kezdődik. Az üzemeltetési útmutatóban bemutatott képeknek, műszaki adatoknak és súlyoknak a gépek fejlesztését szolgáló változtatásának jogát fenntartjuk. A jelen üzemeltetési útmutatóban található ábrák a munkagép különböző kiviteleit és különböző felszereltségi változatokat mutatnak be. A megjelenítésre vonatkozó megjegyzések Figyelmeztető jelzések Az üzemeltetési útmutatóban három különböző figyelmeztető jelzést különböztetünk meg. Az alábbi jelszavakat és figyelmeztető szimbólumokat alkalmazzuk: VESZÉLY Olyan veszélyt jelöl, amely halálos vagy súlyos sérülésekhez vezet, ha nem előzi meg. FIGYELMEZTETÉS Olyan veszélyt jelöl, amely halálos vagy súlyos sérülésekhez vezethet, ha nem előzi meg. VIGYÁZAT Olyan veszélyt jelöl, amely sérülésekhez vezethet, ha nem akadályozza meg. Olvassa el a jelen üzemeltetési útmutatóban található összes veszélyre való figyelmeztetést! Utasítások Az üzemeltetési útmutatóban nyilak jelzik a kezelési utasításokat: ¾... ¾... Ha be kell tartani a sorrendet, akkor a kezelési lépések be vannak számozva Fontos utasításokat jelöl. A jobb, bal, elöl és hátul megnevezéseket a menetirányhoz kell viszonyítani. 4

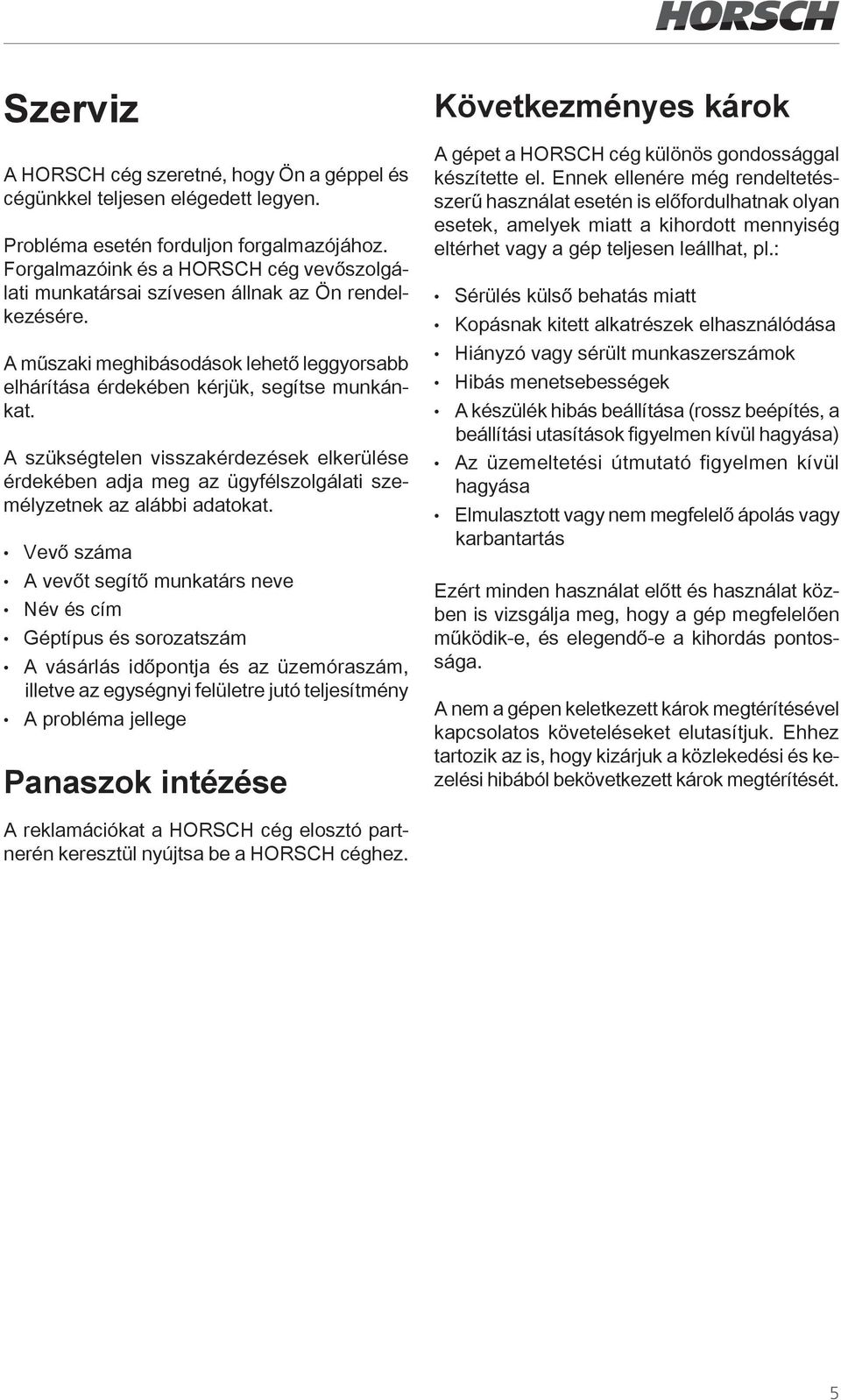

11 Szerviz A HORSCH cég szeretné, hogy Ön a géppel és cégünkkel teljesen elégedett legyen. Probléma esetén forduljon forgalmazójához. Forgalmazóink és a HORSCH cég vevőszolgálati munkatársai szívesen állnak az Ön rendelkezésére. A műszaki meghibásodások lehető leggyorsabb elhárítása érdekében kérjük, segítse munkánkat. A szükségtelen visszakérdezések elkerülése érdekében adja meg az ügyfélszolgálati személyzetnek az alábbi adatokat. Vevő száma A vevőt segítő munkatárs neve Név és cím Géptípus és sorozatszám A vásárlás időpontja és az üzemóraszám, illetve az egységnyi felületre jutó teljesítmény A probléma jellege Panaszok intézése Következményes károk A gépet a HORSCH cég különös gondossággal készítette el. Ennek ellenére még rendeltetésszerű használat esetén is előfordulhatnak olyan esetek, amelyek miatt a kihordott mennyiség eltérhet vagy a gép teljesen leállhat, pl.: Sérülés külső behatás miatt Kopásnak kitett alkatrészek elhasználódása Hiányzó vagy sérült munkaszerszámok Hibás menetsebességek A készülék hibás beállítása (rossz beépítés, a beállítási utasítások figyelmen kívül hagyása) Az üzemeltetési útmutató figyelmen kívül hagyása Elmulasztott vagy nem megfelelő ápolás vagy karbantartás Ezért minden használat előtt és használat közben is vizsgálja meg, hogy a gép megfelelően működik-e, és elegendő-e a kihordás pontossága. A nem a gépen keletkezett károk megtérítésével kapcsolatos követeléseket elutasítjuk. Ehhez tartozik az is, hogy kizárjuk a közlekedési és kezelési hibából bekövetkezett károk megtérítését. A reklamációkat a HORSCH cég elosztó partnerén keresztül nyújtsa be a HORSCH céghez. 5

12 Biztonság és felelősség A következőkben leírt, veszélyek ellen óvó és biztonsági utasítások az üzemeltetési útmutató minden fejezetére érvényesek. A gépet a technika jelenlegi állásának megfelelően és az elfogadott biztonságtechnikai szabályok szerint gyártottuk. A használat során mégis lehetnek olyan helyzetek, amelyek a kezelő vagy harmadik személy sérülésének veszélyét, illetve a gép vagy más érték károsodását hordozzák magukban. Olvassa el és tartsa be a következő biztonsági utasításokat, mielőtt a gépet használni kezdi! Rendeltetésszerű használat A gépet a mezőgazdasági gyakorlat szabályai alapján végzett talajművelésre terveztük. Más, ettől eltérő, pl. szállítóeszközként való alkalmazás nem rendeltetésszerűnek minősül, és súlyos vagy halálos sérülésekhez vezethet. Az ebből következő károkért a HORSCH cég nem vállal felelősséget. A kockázatot egyedül a felhasználó viseli. Tartsa be a mezőgazdasági szakmai szervezetek vonatkozó balesetvédelmi előírásait, valamint az egyébként általánosan elfogadott biztonságtechnikai, munkaegészségügyi és közlekedési rendszabályokat. A gépet csak műszakilag kifogástalan állapotban, a biztonsági előírásokat és a veszélyeket ismerve működtesse! Különösen azokat az üzemzavarokat hárítsa el azonnal, amelyek a biztonságot befolyásolják. Pótalkatrészek Az eredeti alkatrészeket és tartozékokat a HORSCH cég kifejezetten erre a gépre tervezte. A nem általunk szállított pótalkatrészeket és tartozékokat nem ellenőriztük és nem engedélyeztük. A nem a HORSCH cégtől származó alkatrészek beépítése vagy használata a gép tervezésnél megadott tulajdonságait negatív irányban változtathatja, ezáltal befolyásolhatja a gép és az emberek biztonságát. A nem eredeti alkatrészek használatából eredő károkért a HORSCH cég semmiféle felelősséget nem vállal. Ha a cserélni kívánt alkatrészen biztonsági címke van elhelyezve, akkor a címkét szintén rendelje meg és helyezze el a pótalkatrészen. Üzemeltetési útmutató A rendeltetésszerű használathoz tartozik az üzemeltetési útmutató figyelembe vétele és a gyártó által előírt üzemeltetési, karbantartási és javítási útmutatások betartása is. Az üzemeltetési útmutató a gép része! A gép kizárólag az üzemeltetési útmutatóban meghatározott munkálatokhoz használható. Ha nem veszi figyelembe az üzemeltetési útmutatót, az súlyos vagy halálos személyi sérüléseket okozhat. ¾ A munka megkezdése előtt olvassa el és vegye figyelembe az üzemeltetési útmutató adott munkalépéshez tartozó részeit. ¾ Őrizze meg és elérhető helyen tartsa az üzemeltetési útmutatót. ¾ Az üzemeltetési útmutatót adja tovább a következő felhasználónak. Olyan országba történő továbbadás esetén, ahol más nyelvet beszélnek, a megfelelő nyelven adja át. A gépet csak olyan személyek használhatják, tarthatják karban és javíthatják, akiket ezzel megbíztak, és akik a veszélyekről oktatást kaptak, lásd: A személyzet képesítése. 6

13 A személyzet képesítése A gép nem megfelelő használata súlyos vagy halálos személyi sérüléseket okozhat. A balesetek megelőzése érdekében a géppel dolgozó minden egyes személynek meg kell felelnie az alábbi általános minimális követelményeknek: ¾Fizikailag képes a gép ellenőrzésére. ¾A géppel végzett munkálatokat jelen üzemeltetési útmutató keretein belül biztonságosan végre tudja hajtani. ¾ Érti a munkája során a gép működését, és részesült a hozzá kapcsolódó veszélyekről szóló oktatásban. Képes a munka veszélyeinek felismerésére és megelőzésére. ¾ Megértette az üzemeltetési útmutatót, és az abban szereplő tudnivalókat megfelelően tudja alkalmazni. ¾Ismeri a járművek biztonságos vezetését. ¾Közúti közlekedéshez ismeri a közúti közlekedés vonatkozó szabályait, és rendelkezik az előírt vezetői engedéllyel. ¾ Betanuló személy csak tapasztalt személy felügyelete mellett dolgozhat a géppel. Az üzemeltető ¾ szabályozza a személyzet felelősségi körét, illetékességét és felügyeletének szabályozását. ¾ gondoskodik a személyzet szükség szerinti betanításáról és oktatásáról. ¾ a kezelő számára hozzáférhető helyen tartja az üzemeltetési útmutatót. ¾ meggyőződik arról, hogy a kezelő elolvasta és megértette az üzemeltetési útmutatót. Kezelői csoportok A gépen dolgozó személyeknek a különböző feladatoknak megfelelő képzettséggel kell rendelkezniük. Betanított kezelő Ezeket a személyeket az üzemeltetőnek vagy megfelelően képzett szakszemélyzetnek kell az adott feladatokra betanítaniuk. Ez a következő feladatokat érinti: Közúti szállítás Használat és beállítás Üzemeltetés Karbantartás Zavarkeresés és -elhárítás A HORSCH vállalat által kiképzett kezelő Emellett bizonyos feladatokhoz a HORSCH vállalat oktatási intézkedéseinek kereteiben vagy a vállalat külszolgálati munkatársai által kiképzett személyekre van szükség. Ez a következő feladatokat érinti: Berakodás és szállítás Üzembe helyezés Zavarkeresés és -elhárítás Hulladékkezelés Bizonyos karbantartási és javítási munkálatok csak szakszervizzel végeztethetők el. Ezeket a munkálatokat kiegészítésként Műhelymunka jelöléssel láttuk el. Veszélyben lévő gyermekek A gyermekek nem képesek a veszélyek felmérésére, és kiszámíthatatlanul viselkednek. A gyermekek emiatt különösen veszélyeztetettek: ¾tartsa távol a gyermekeket. ¾ Különösen az indulás és a gép mozgásainak kiváltása előtt győződjön meg arról, hogy a veszélyes területeken nem tartózkodnak gyermekek. ¾Elhagyás előtt állítsa le a traktort. A gyerekek a gépen veszélyes mozgatásokat válthatnak ki. A nem megfelelően biztosított vagy felügyelet nélkül hagyott leállított gép veszélyt jelent a játszó gyermekekre! 7

14 Személyi védőfelszerelés A hiányzó vagy nem teljes védőfelszerelés növeli az egészségkárosodás veszélyét. A személyi védőfelszerelések közé tartoznak például az alábbiak: ¾Testhez simuló ruha / védőruha, adott esetben hajháló ¾Biztonsági lábbeli, védőkesztyű ¾ Védőszemüveg, amikor a műtrágya és a folyékony műtrágya kezelésekor por vagy fröccsenő folyadék veszélyezteti (tartsa be a műtrágya gyártójának előírásait) ¾ Légzésvédő maszk és védőkesztyű a csávázószer vagy a csávázott vetőmag kezeléséhez (vegye figyelembe a csávázószer gyártójának előírásait) ¾ Minden egyes munkavégzéshez határozza meg a szükséges személyi védőfelszereléseket. ¾ A hatékony védőfelszereléseket megfelelő állapotban tartsa készenlétben. ¾ Soha ne viseljen gyűrűt, láncot vagy más ékszert. Biztonság a közlekedés során Tilos a gépen utazni! VESZÉLY ¾ Vegye figyelembe a megengedett szállítási szélességeket és magasságokat. Elsősorban hidaknál és mélyen lelógó áramvezetékeknél ügyeljen a szállítási magasságra. ¾ Ügyeljen a megengedett tengelyterhelésre, a gumiabroncsok terhelhetőségére és az összsúlyra, hogy a gép kormányozhatósága és fékezhetősége megfelelő maradjon. Az első tengelyt legalább a traktor súlyának 20%-ával terhelje meg. Közúti közlekedéshez a gépnek szállítási helyzetben kell lennie. A gép legyen felhajtott és biztosított állapotban, lásd a Felhajtás és a Csatlakoztatás és szállítási helyzet c. fejezeteket. ¾ Felhajtás előtt tisztítsa le a földet a felhajtási területről. Különben megsérülhet a mechanika. ¾ Ha rendelkezésre áll: A futómű és a vonórúd hidraulikahengereit alumínium csíptetőkkel rögzítse a szállítási helyzetben az ellenőrizetlen mozgások elkerüléséhez, lásd: Csatlakoztatás és szállítási helyzet fejezet. ¾ Szerelje fel a világítást, a figyelmeztető- és védőberendezéseket, és ellenőrizze a működésüket. ¾Közúti közlekedés előtt az egész gépről tisztítsa le a rárakódott földet. A felszerelt készülékek befolyásolják a menettulajdonságokat. ¾ A felszerelt készülék kinyúlását és lengő tömegét különösen kanyarban vegye figyelembe. Megemelt gépek (hárompontos hidraulika): ¾Vegye figyelembe a traktor lecsökkent állóképességét és kormányozhatóságát. Közutakon a gépet csak üres vetőtartállyal szabad szállítani. Ha a gépet közutakon szállítja, vegye figyelembe az üzemelési engedélyben szereplő megengedett legnagyobb sebességet! A szerkezettől függő legnagyobb sebesség esetében az üzemelési engedélyben, illetve a műszaki adatoknál szereplő adatok az irányadóak. A vezetés módját mindig illessze az útviszonyokhoz, hogy elkerülje a baleseteket és a futómű károsodását. Vegye figyelembe a személyes képességeit, az út-, a látási és időjárási viszonyokat. 8

15 Biztonság az üzemeltetés során Üzembe helyezés Megfelelő üzembe helyezés nélkül a gép üzembiztonsága nem garantálható. Ez baleseteket okozhat, illetve súlyos vagy halálos személyi sérülésekkel járhat. ¾ A gépet csak azután szabad üzembe állítani, hogy az eladó cég munkatársa, a HORSCH cég alkalmazottja vagy képviselője megtanította a kezelését. ¾ Az átvételi elismervényt kitöltve küldje vissza a HORSCH cégnek. A gépet csak akkor használja, ha minden védőberendezés és biztonsággal kapcsolatos eszköz, pl. oldható védőberendezés (oldható ékek stb.) jelen van és működőképes. ¾ Az anyák és csavarok rögzítését, különösen a kerekeken és a mozgó munkaeszközökön rendszeresen ellenőrizze, és szükség esetén húzza meg a csavarokat. ¾ Rendszeresen ellenőrizze a gumiabroncsok levegőnyomását, lásd a karbantartás áttekintését. A gép sérülései ¾a gépet azonnal kapcsolja ki és biztosítsa. ¾ Ha lehetséges, jelen üzemeltetési útmutató alapján állapítsa meg és hárítsa el a károkat. ¾ Szüntesse meg a sérülések lehetséges okait (pl. távolítsa el a nagyobb szennyeződéseket vagy húzza meg a laza csavarokat). ¾ A sérüléseket tanúsítvánnyal rendelkező szakszervizzel háríttassa el, ha a sérülések hatással lehetnek a biztonságra, és a javításukat Ön nem tudja végrehajtani. Csatlakoztatás és leválasztás A gép és a traktor hibás csatlakoztatása veszélyeket von maga után, amelyek súlyos sérüléseket okozhatnak. ¾ Vegye figyelembe az összes üzemeltetési útmutatót: Jelen üzemeltetési útmutató ( Csatlakoztatás és szállítási helyzet és Leállítás c. fejezetek) A traktor üzemeltetési útmutatója ¾A traktor visszaállításánál különös gonddal járjon el. Tilos a traktor és a gép között tartózkodni. ¾ A gépet csak sík és szilárd talajon állítsa le. A csatlakoztatott gépet a leakasztás előtt állítsa le a földre. ¾ Biztosítsa a gépet elgurulás ellen. A gép sérülései befolyásolhatják a gép üzembiztonságát, illetve baleseteket okozhatnak. Ez súlyos vagy halálos személyi sérülésekkel járhat. A biztonság szempontjából a gép alábbi részei különösen fontosak: ¾Hidraulika ¾Fékek (amennyiben vannak) ¾Összekötő berendezések ¾Védőberendezések ¾Világítások Ha kétségei vannak a gép biztonságos állapotával kapcsolatban, például kifolyó üzemelési anyagok, látható sérülések vagy váratlanul megváltozott menettulajdonságok esetén: 9

16 Hidraulika A hidraulika-berendezés nagy nyomás alatt áll. A kilépő folyadék áthatolhat a bőrön, és súlyos sérüléseket okozhat. Sérülés esetén azonnal forduljon orvoshoz. A gép hidraulikája több funkcióval rendelkezik, amelyek hibás kezelés esetén személyi sérülést vagy a gép károsodását okozhatják. ¾A hidraulikatömlőket csak akkor csatlakoztassa a traktorhoz, amikor a hidraulika a traktor és a készülék oldalán is nyomásmentes. ¾ A hidraulika-berendezés nagy nyomás alatt áll. Rendszeresen vizsgálja meg az összes vezetéket, tömlőt és csavarkötést, nincs-e rajtuk tömítetlenség és kívülről felismerhető sérülés! ¾ A szivárgási helyek megkereséséhez csak megfelelő segédeszközöket használjon. A sérüléseket haladéktalanul javítsa ki! A kifröccsenő olaj sérüléseket és tüzet okozhat! ¾ A hibás kezelések kizárása érdekében jelölje meg a hidraulika összeköttetéseinek csatlakozódobozait és csatlakozóit. ¾Sérülés esetén azonnal forduljon orvoshoz! ¾Ha nem használja a traktor vezérlőberendezését, akkor biztosítsa vagy reteszelje! ¾ Legkésőbb hat év után elteltével cserélje le a hidraulikatömlőket, lásd: Karbantartás áttekintése. Nyomástároló A hidraulika-berendezésbe adott esetben nyomástárolók vannak beépítve. ¾ A nyomástárolókat ne nyissa fel és ne végezzen rajtuk megmunkálást (hegesztés, fúrás). A tartályokban kiürítés után is van előfeszítő gáznyomás. A hidraulikának karbantartás előtt nyomásmentesnek kell lennie! Fékberendezés A gép a felszerelésének megfelelően pneumatikus vagy hidraulikus működésű üzemi fékberendezéssel van ellátva. A fékberendezés a közúti közlekedés során mindig csatlakozzon és legyen működőképes. ¾ A gép csatlakoztatása után és a szállítás megkezdése előtt mindig vizsgálja meg a fékberendezés működését és állapotát. ¾Ellenőrizze a fékerő-szabályozó beállítását. ¾ Elindulás előtt először mindig oldja ki a kéziféket. ¾ Leakasztás előtt először mindig biztosítsa a gépet elgurulás ellen, és húzza be a kéziféket. Csak szakszervizzel vagy a HORSCH által kiképzett kezelővel végeztesse el a fékberendezés beállítási és javítási munkálatait. Szabadvezetékek A gép a szárnyak le- és felhajtásakor a szabadvezetékek magasságába érhet. Ezáltal a gép feszültség alá kerülhet, ez pedig halálos áramütést vagy tüzet okozhat. ¾ Felhajtott szárnyak esetében, valamint a leés felhajtáskor tartson elegendő távolságot a nagyfeszültségű vezetékektől. ¾A szárnyakat villanyoszlopok és áramvezetékek közelében soha ne hajtsa le vagy fel. ¾ Soha ne hagyja a gépet szabadvezetékek alatt, illetve ilyen helyen ne szálljon fel a gépre, hogy a kóboráram miatti áramütés veszélye elkerülhető legyen. 10

17 Teendők kóboráram esetén A kóboráram a gép külső felületén nagy elektromos feszültséget okoz. A gép körüli talajon nagy feszültségkülönbségek alakulnak ki. A nagy lépések, a földre fekvés vagy a kézzel a talajra való támaszkodás életveszélyes elektromos áramokat okozhat (lépésfeszültség). ¾ Ne hagyja el a fülkét. ¾Ne érintsen meg fémből készült alkatrészeket. ¾ Ne hozzon létre vezető kapcsolatot a talajjal. ¾Figyelmeztesse a személyeket: NE közelítsenek a géphez. A talaj elektromos feszültsége súlyos áramütéshez vezethet. ¾ Várja meg a hivatásos mentők segítségét. A szabadvezetékeket le kell kapcsolni. Ha a fülkében a kóboráram ellenére is maradnak személyek, például mert tűz miatt közvetlen életveszély fenyeget: ¾ Ugorjon le a gépről. Ugorjon biztonságos távolságba. Ne érintse kívülről a gépet. ¾Kis lépésekben távolodjon el a géptől. Műszaki határértékek Ha a gép műszaki határértékeit nem tartja be, az a gép sérüléseit okozhatja. Ez baleseteket okozhat, illetve súlyos vagy halálos személyi sérülésekkel járhat. A biztonság szempontjából az alábbi műszaki határértékek különösen fontosak: megengedett összsúly maximális tengelyterhelések maximális támasztóteher legnagyobb sebesség Használat a szántóföldön Tilos a gépen utazni! VESZÉLY ¾ Indítás és üzembe helyezés előtt ellenőrizze a gép közvetlen környezetét (gyerekek!). Ügyeljen arra, hogy legyen elegendő kilátás. ¾ Az egyenetlen talajokon történő hosszanti és keresztirányú dőléseknél ügyeljen a gép megfelelő stabilitására. Tartsa be a traktor határértékeit. ¾Az előírt és a géppel együtt szállított védőberendezéseket nem szabad eltávolítani. ¾ Ne tartózkodjon senki a hidraulikus működésű alkatrészek lengéstartományában. ¾Lesüllyesztett géppel ne tolasson. Az alkatrészeket csak a szántóföldön végrehajtott előrehaladásra terveztük, és tolatáskor megsérülhetnek. Szerelvények / kopásnak kitett alkatrészek cseréje ¾Biztosítsa a gépet véletlen elgurulás ellen! ¾ Megfelelő alátámasztással biztosítsa azokat a felemelt keretrészeket, amelyek alatt tartózkodik! ¾ Vigyázat! A kiálló részeknél (pl. csoroszlyáknál) sérülésveszély áll fenn! Mikor felmászik a gépre, ne lépjen rá a tömörítő gumiabroncsaira vagy más forgó alkatrészekre. Ezek átfordulhatnak, Ön pedig lezuhanva súlyos sérüléseket szerezhet. Lásd a Műszaki adatok című fejezetet, a típustáblát és az üzemelési engedélyt. ¾ Szintén vegye figyelembe a traktor maximális terhelését. 11

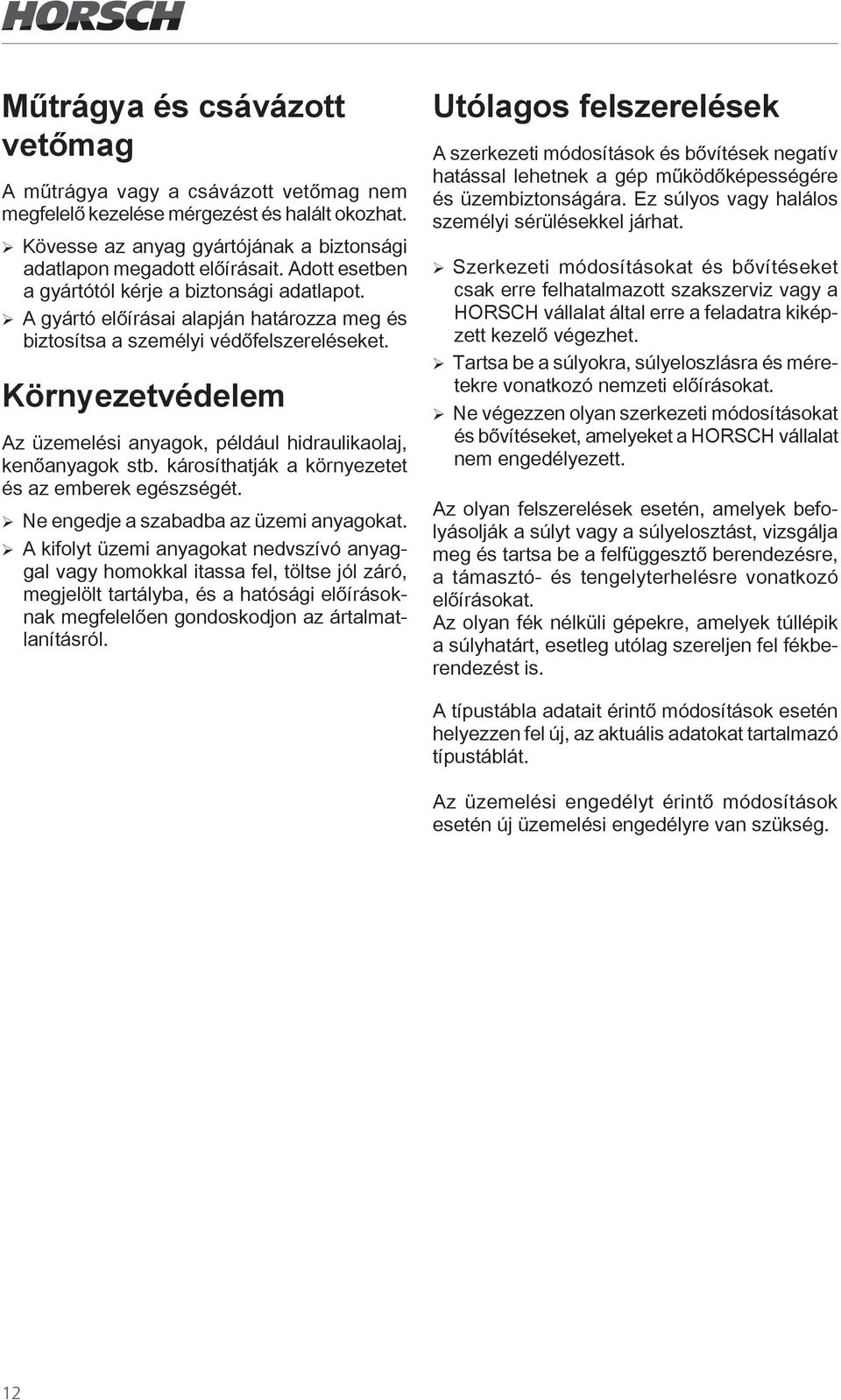

18 Műtrágya és csávázott vetőmag A műtrágya vagy a csávázott vetőmag nem megfelelő kezelése mérgezést és halált okozhat. ¾ Kövesse az anyag gyártójának a biztonsági adatlapon megadott előírásait. Adott esetben a gyártótól kérje a biztonsági adatlapot. ¾ A gyártó előírásai alapján határozza meg és biztosítsa a személyi védőfelszereléseket. Környezetvédelem Az üzemelési anyagok, például hidraulikaolaj, kenőanyagok stb. károsíthatják a környezetet és az emberek egészségét. ¾Ne engedje a szabadba az üzemi anyagokat. ¾A kifolyt üzemi anyagokat nedvszívó anyaggal vagy homokkal itassa fel, töltse jól záró, megjelölt tartályba, és a hatósági előírásoknak megfelelően gondoskodjon az ártalmatlanításról. Utólagos felszerelések A szerkezeti módosítások és bővítések negatív hatással lehetnek a gép működőképességére és üzembiztonságára. Ez súlyos vagy halálos személyi sérülésekkel járhat. ¾ Szerkezeti módosításokat és bővítéseket csak erre felhatalmazott szakszerviz vagy a HORSCH vállalat által erre a feladatra kiképzett kezelő végezhet. ¾Tartsa be a súlyokra, súlyeloszlásra és méretekre vonatkozó nemzeti előírásokat. ¾ Ne végezzen olyan szerkezeti módosításokat és bővítéseket, amelyeket a HORSCH vállalat nem engedélyezett. Az olyan felszerelések esetén, amelyek befolyásolják a súlyt vagy a súlyelosztást, vizsgálja meg és tartsa be a felfüggesztő berendezésre, a támasztó- és tengelyterhelésre vonatkozó előírásokat. Az olyan fék nélküli gépekre, amelyek túllépik a súlyhatárt, esetleg utólag szereljen fel fékberendezést is. A típustábla adatait érintő módosítások esetén helyezzen fel új, az aktuális adatokat tartalmazó típustáblát. Az üzemelési engedélyt érintő módosítások esetén új üzemelési engedélyre van szükség. 12

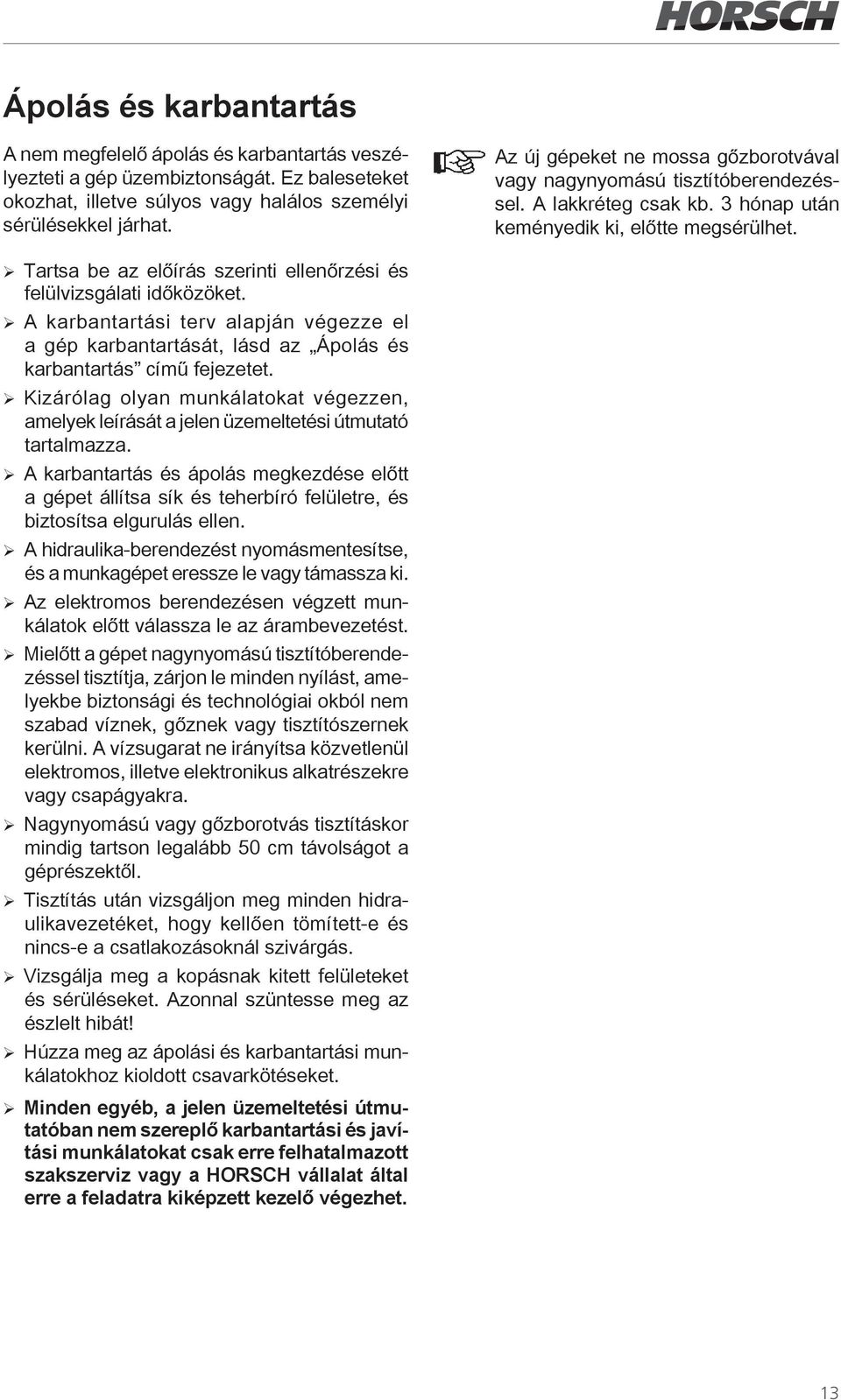

19 Ápolás és karbantartás A nem megfelelő ápolás és karbantartás veszélyezteti a gép üzembiztonságát. Ez baleseteket okozhat, illetve súlyos vagy halálos személyi sérülésekkel járhat. Az új gépeket ne mossa gőzborotvával vagy nagynyomású tisztítóberendezéssel. A lakkréteg csak kb. 3 hónap után keményedik ki, előtte megsérülhet. ¾ Tartsa be az előírás szerinti ellenőrzési és felülvizsgálati időközöket. ¾ A karbantartási terv alapján végezze el a gép karbantartását, lásd az Ápolás és karbantartás című fejezetet. ¾ Kizárólag olyan munkálatokat végezzen, amelyek leírását a jelen üzemeltetési útmutató tartalmazza. ¾ A karbantartás és ápolás megkezdése előtt a gépet állítsa sík és teherbíró felületre, és biztosítsa elgurulás ellen. ¾ A hidraulika-berendezést nyomásmentesítse, és a munkagépet eressze le vagy támassza ki. ¾ Az elektromos berendezésen végzett munkálatok előtt válassza le az árambevezetést. ¾Mielőtt a gépet nagynyomású tisztítóberendezéssel tisztítja, zárjon le minden nyílást, amelyekbe biztonsági és technológiai okból nem szabad víznek, gőznek vagy tisztítószernek kerülni. A vízsugarat ne irányítsa közvetlenül elektromos, illetve elektronikus alkatrészekre vagy csapágyakra. ¾ Nagynyomású vagy gőzborotvás tisztításkor mindig tartson legalább 50 cm távolságot a géprészektől. ¾Tisztítás után vizsgáljon meg minden hidraulikavezetéket, hogy kellően tömített-e és nincs-e a csatlakozásoknál szivárgás. ¾ Vizsgálja meg a kopásnak kitett felületeket és sérüléseket. Azonnal szüntesse meg az észlelt hibát! ¾ Húzza meg az ápolási és karbantartási munkálatokhoz kioldott csavarkötéseket. ¾Minden egyéb, a jelen üzemeltetési útmutatóban nem szereplő karbantartási és javítási munkálatokat csak erre felhatalmazott szakszerviz vagy a HORSCH vállalat által erre a feladatra kiképzett kezelő végezhet. 13

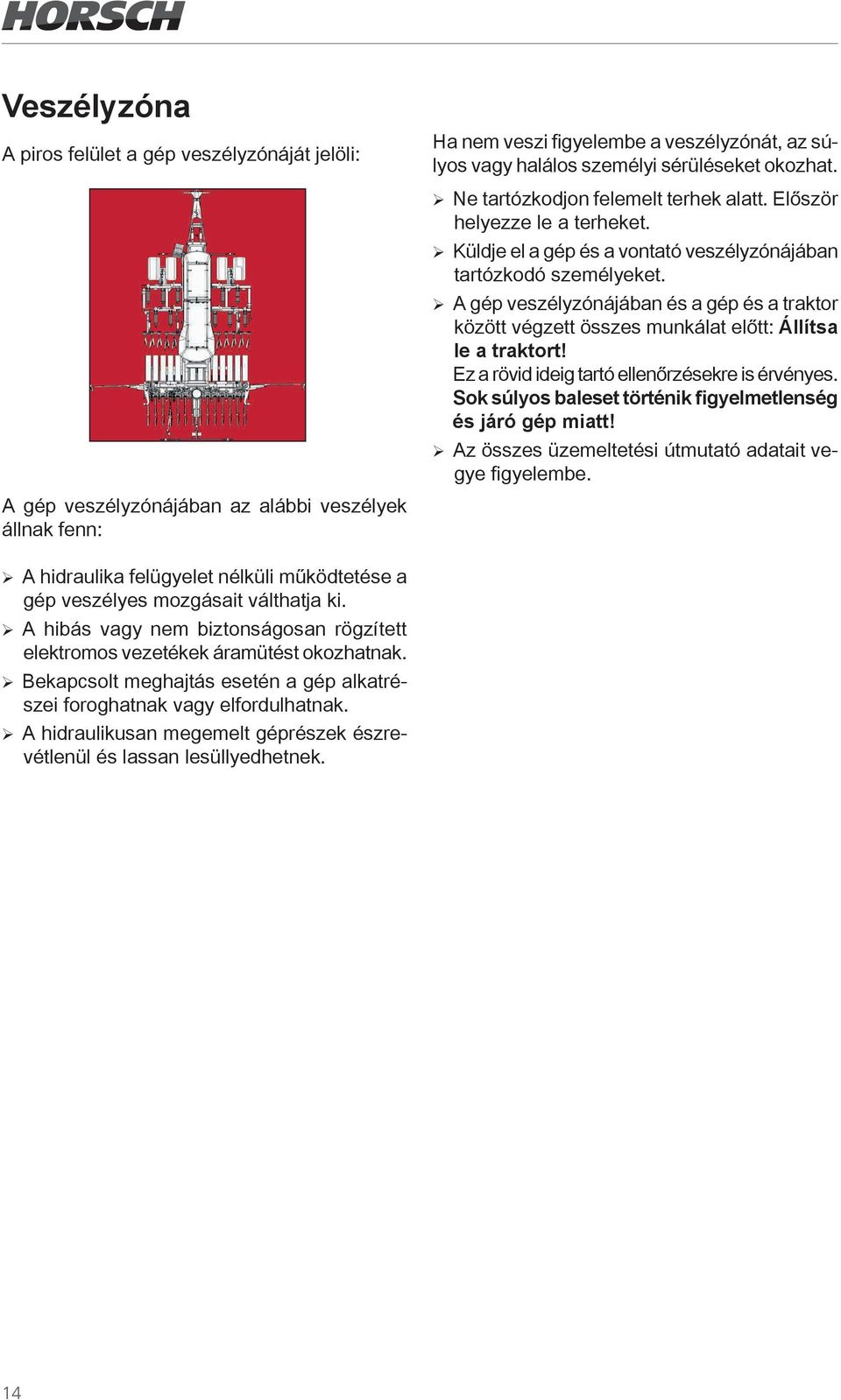

20 Veszélyzóna A piros felület a gép veszélyzónáját jelöli: A gép veszélyzónájában az alábbi veszélyek állnak fenn: Ha nem veszi figyelembe a veszélyzónát, az súlyos vagy halálos személyi sérüléseket okozhat. ¾ Ne tartózkodjon felemelt terhek alatt. Először helyezze le a terheket. ¾ Küldje el a gép és a vontató veszélyzónájában tartózkodó személyeket. ¾ A gép veszélyzónájában és a gép és a traktor között végzett összes munkálat előtt: Állítsa le a traktort! Ez a rövid ideig tartó ellenőrzésekre is érvényes. Sok súlyos baleset történik figyelmetlenség és járó gép miatt! ¾Az összes üzemeltetési útmutató adatait vegye figyelembe. ¾ A hidraulika felügyelet nélküli működtetése a gép veszélyes mozgásait válthatja ki. ¾ A hibás vagy nem biztonságosan rögzített elektromos vezetékek áramütést okozhatnak. ¾Bekapcsolt meghajtás esetén a gép alkatrészei foroghatnak vagy elfordulhatnak. ¾A hidraulikusan megemelt géprészek észrevétlenül és lassan lesüllyedhetnek. 14

21 Biztonsági címkék A gépen található biztonsági címkék a veszélyzónákban fellépő veszélyekre figyelmeztetnek, így a gép biztonsági felszerelésének fontos részét képezik. A hiányzó biztonsági címkék növelik a súlyos vagy halálos kimenetelű személyi sérülések kockázatát. ¾Tisztítsa meg a szennyezett biztonsági címkéket. ¾ A sérült és felismerhetetlenné vált biztonsági címkéket azonnal cserélje le. ¾ Lássa el a kijelölt biztonsági címkékkel a pótalkatrészeket. Tilos a gépen utazni! Ne tartózkodjon a kihajtható géprészek lengéstartományában! A gép üzembe helyezése előtt olvassa el az üzemeltetési útmutatót, és tartsa be az előírásait! A karbantartási és javítási munkálatok megkezdése előtt állítsa le a motort, és húzza ki a kulcsot Vigyázzon a kifröccsenő nagynyomású folyadékokra, tartsa be az üzemeltetési útmutató előírásait! Ne másszon fel a forgatható alkatrészekre. Csak megfelelő mászóeszközt használjon. Soha ne nyúljon a zúzódásveszélyes területekre, amíg ott az alkatrészek mozoghatnak! A nyomástároló gáz és olajnyomás alatt áll. A kiszerelését és javítását csak a műszaki kézikönyv leírásai szerint végezze

22 A szemsérülések elkerülése érdekében ne nézzen közvetlenül a bekapcsolt radarérzékelő sugárzási tartományába! Csak akkor tartózkodhat a veszélyzónában, ha az emelőhenger biztosítékát behelyezte A biztonsági címkék elhelyezkedése (a felszereltség mértékétől függően)

23 Műszaki adatok Focus 4 TD 6 TD 7 TD Hossz (m) 9,77 10,40 10,55 Munkaszélesség (m) 4,00 6,00 7,20 Szállítási szélesség (m) 3,00 3,00 3,00 Szállítási magasság (m) 3,35 3,55 4,00 Súly (kg) Duplatartály térfogata (l) 5000 (2000 liter : 3000 liter / 40 : 60) A betöltőnyílások mérete (m) Elöl 0,66 x 1,22 / Hátul 0,66 x 1,68 Duplatartály betöltési magassága (m) 2,95 Gumiabroncsméret, támasztókerekek oldal 15.0/55-17 Gumikerekes tömörítőhenger mérete 210/95-24 AS Gumikerekes tömörítő Ø (cm) 100 Kapák száma Kapatávolság sorban (cm) 57, Húzástávolság (cm) 28, Keretmagasság (cm) 75 Vetőcsoroszlyák száma 14/28 20/40 24/48 Sortávolság (cm) 28,6/14,3 30/15 30/15 Vetőcsoroszlyák nyomása (kg) Vetőcsoroszlyák/nyomókerekek (cm) 34 Munkasebesség (km/óra) 6 10 Teljesítményigény (kw/le) / / Vezérlőkészülékek (kettős hatású) 2 Nyomásmentes visszafolyás (max. 5 bar) 1 Olajmennyiség, hidraulikus ventilátor (l/perc) Hidraulika max. rendszernyomása (bar) / Készülék függesztőkaros felszerelése Vonórendszer berendezéstoldalék III - III / IV - IV. kat. Csapszegek Ø mm Készülék gömbfejes felszerelése K 80 E-Manager Világítás A szerkezettől függő legnagyobb sebesség Szériafelszerelés Szériafelszerelés 25 km/h / Adatok a forgalmi engedélyben 17

24 Focus 6 TD, 3 pontos 7 TD, 3 pontos Hossz (m) 10,60 10,60 Munkaszélesség (m) 6,00 7,20 Szállítási szélesség (m) 3,00 3,00 Szállítási magasság (m) 3,55 4,00 Súly (kg) Duplatartály térfogata (l) 5000 (2000 liter : 3000 liter / 40 : 60) A betöltőnyílások mérete (m) Elöl 0,66 x 1,22 / Hátul 0,66 x 1,68 Duplatartály betöltési magassága (m) 2,95 Gumiabroncsméret, támasztókerekek oldal 15.0/55-17 Gumikerekes tömörítőhenger mérete 210/95-24 AS Gumikerekes tömörítő Ø (cm) 100 Kapák száma Kapatávolság sorban (cm) Húzástávolság (cm) 30 Keretmagasság (cm) 75 Vetőcsoroszlyák száma 20/40 24/48 Sortávolság (cm) 30 / 15 Vetőcsoroszlyák nyomása (kg) Vetőcsoroszlyák/nyomókerekek Ø (cm) 34 / 32 Munkasebesség (km/óra) 6 10 Teljesítményigény (kw/le) / / Vezérlőkészülékek (kettős hatású) 2 (darabonként + 1 a Maestro előkészítő készlethez, tárcsás borona mezőjének hidraulikus mélységállítása) Nyomásmentes visszafolyás (max. 5 bar) 1 Olajmennyiség, hidraulikus ventilátor (l/perc) Hidraulika max. rendszernyomása (bar) 210 Készülék függesztőkaros felszerelése Vonórendszer berendezéstoldalék III - III / IV - IV. kat. Csapszegek Ø mm Készülék gömbfejes felszerelése K 80 Készülék 3 pontos felfüggesztése, vetősín E-Manager Világítás A szerkezettől függő legnagyobb sebesség III/III. kat. Szériafelszerelés Szériafelszerelés 25 km/h / Adatok a forgalmi engedélyben 18

25 Focus 8.75 MT 8.90 MT MT Hossz (m) 10,60 10,60 10,60 Munkaszélesség TurboDisc vetősín (m) 5,625 7,20 8,625 Munkaszélesség - Maestro RC (m) 6,00 7,20 9,00 Szállítási szélesség (m) 3,37 3,20 3,75 Szállítási magasság (m) 3,45 4,00 4,75 Súly vetősínnel együtt (kg)* Duplatartály térfogata (l) 5000 (2000 liter : 3000 liter / 40 : 60) A betöltőnyílások mérete (m) Elöl 0,66 x 1,22 / Hátul 0,66 x 1,68 Duplatartály betöltési magassága (m) 2,95 Gumiabroncsméret, támasztókerekek oldal 15.0/55-17 Gumikerekes tömörítőhenger mérete 210/95-24 AS Gumikerekes tömörítő Ø (cm) 100 Kapák száma Húzástávolság (cm) 37, ,50 Kapák száma csökkenetett Kapák csökkentett húzástávolsága (cm) Vágótárcsák darabszáma / Ø (cm) 8 / 50 8 / / 50 Keretmagasság (cm) 85 Vetőcsoroszlyák száma 15 / / / 46 Sortávolság (cm) 37,50 / 18,75 30 / 15 37,50 / 18,75 Vetőcsoroszlyák nyomása (kg) Vetőcsoroszlyák/nyomókerekek Ø (cm) 34 / / / 32 Munkasebesség (km/óra) 6 10 Teljesítményigény (kw/le) / / / Vezérlőkészülékek (kettős hatású) 2 (darabonként + 1 a Maestro előkészítő készlethez/8.90 ST-hez: Hidraulikus mélységállítás, tárcsás borona mezője Nyomásmentes visszafolyás (max. 5 bar) 1 Olajmennyiség, hidraulikus ventilátor (l/perc) Hidraulika max. rendszernyomása (bar) 210 Készülék függesztőkaros felszerelése Vonórendszer berendezéstoldalék III - III / IV - IV. kat. Csapszegek Ø mm 19

26 Focus 8.75 MT Készülék gömbfejes felszerelése 8.90 MT MT K 80 Készülék 3 pontos felfüggesztése, vetősín III/III. kat. E-Manager Szériafelszerelés Világítás Szériafelszerelés A szerkezettől függő legnagyobb sebesség 25 km/h / Adatok a forgalmi engedélyben MEGJEGYZÉS: A műszaki fejlesztések következtében bekövetkező változások jogát fenntartjuk. A munkakészülék súlya a felszereltségtől függ; adatok a minimális felszereltségnél A közúti közlekedéshez engedélyezett szállítási magasságok és szélességek országonként különbözőek lehetnek Tartsa be a nemzeti engedélyezési előírásokat Focus 4 TD Focus 6 TD 20

27 Focus 7 TD Focus 6 TD. 3 pontos Focus 8.75 ST 21

28 Focus ST Típustábla A CE-jelöléssel ellátott típustábla a gép keretén található. A típustáblán szereplő adatok: Sorozatszám Megengedett összsúly Támasztó terhelés (=SL) Tengelyterhelés Gép típusa Gyártási év 22

29 Az ellensúly kiszámítása Szükséges adatok: Amikor eszközöket szerel fel, illetve csatlakoztat, nem lépheti túl a megengedett összsúlyt, tengelyterhelést és a traktor gumiabroncsának teherbírását. Az első tengelyt mindig legalább a traktor önsúlyának 20%-ával kell megterhelni. ¾ Közúti szállítás előtt ellenőrizze, hogy az alkalmazott traktort nem éri-e túlterhelés, és hogy a traktor megfelel-e ehhez a munkagéphez. ¾A munkagépet külön mérje le. Mivel különböző felszereltségek lehetségesek, ezért a munkagép súlyát méréssel kell meghatározni. T L T V T H G H G V a b c d x A traktor önsúlya Az üres traktor elsőtengely-terhelése Az üres traktor hátsótengely-terhelése A hátulra rögzíthető eszköz összsúlya Csatlakoztatott gépeknél: Közúti közlekedés legnagyobb megengedett támasztó terhelése. Az elölre rögzíthető eszköz összsúlya Az elöl rögzített készülék (első ellensúly) és az első tengely közepe közti távolság A traktor tengelytávolsága A hátsó tengely közepe és az alsó gömbcsukló közepének távolsága Csatlakoztatott gépeknél: A hátsó tengely közepe és a csatlakoztatási pont közepének távolsága. A függesztőkar gömbcsukló közepének és a hátul rögzített készülék (hátsó ellensúly) súlypontjának távolsága A súlyponthoz lásd a Műszaki adatok fejezetet, szükség esetén ügyeljen a súlypont helyes megválasztására! Csatlakoztatott gépeknél érvényes: d = 0 A traktor gyártójának a legkisebb hátsó terhelésre vonatkozó adatai. Ha nem állnak rendelkezésre adatok, akkor 0,45-ot írjon be. Minden súlyadat (kg)-ban értendő Minden hosszadat (m)-ben értendő 23

30 1. A legkisebb első ellensúly kiszámítása hátul rögzített készülék esetén: G V min = G H (c + d) - T V b + 0,2 T L b a + b Az eredményt írja be a táblázatba. 2. A legkisebb hátsó terhelés kiszámítása elölre rögzített készülék esetén: 4. A tényleges összsúly kiszámítása G tényl = A kiszámított összsúly eredményét és a megengedett összsúlyt írja be a traktor kezelési útmutatójából a táblázatba. 5. A hátsó tengely tényleges terhelésének kiszámítása: T H tényl = G V + T L + G H G tényl - T V tényl G H min = G V a - T H b + x T L b b + c + d A hátsó tengely kiszámított tényleges terhelését és a megengedett terhelést írja be a traktor kezelési útmutatójából a táblázatba. Az eredményt írja be a táblázatba. 3. Az első tengely tényleges terhelésének kiszámítása T v tényl = G V (a + b) + T V b - G H (c + d) b Az első tengely kiszámított tényleges terhelését és a megengedett terhelést írja be a traktor kezelési útmutatójából a táblázatba. Számítások ellenőrzése A kiszámított értékeket kiegészítésként mérlegeléssel is ellenőrizze: A teljes traktoron (csatlakoztatott készülékkel és ellensúllyal) mérje meg az első, valamint a hátsó tengely terhelését. Hasonlítsa össze a mért értékeket a megengedett értékekkel: Megengedett összsúly Első és hátsó tengely legnagyobb terhelése Első tengely legkisebb terhelése (a traktor önsúlyának 20%-a) Táblázat A kiszámított értékek nem lehetnek nagyobbak, mint a megengedett értékek. Legkisebb első ellensúly (hátul rögzített készülék) Legkisebb hátsó ellensúly (elöl rögzített készülék) Tényleges érték a számítás alapján G V min = G H min = kg kg Megengedett érték a kezelési útmutató alapján A gumiabroncs megengedett teherbírásának kétszerese Összsúly Elsőtengely-terhelés Hátsótengely-terhelés G tényl = kg T V tényl = kg T H tényl = kg < kg < kg < kg < kg < kg 24

31 Felépítés Áttekintés Focus 6 TD 1 Vonórúd 2 Tartály elöl, 2000 l 3 Tartály hátul, 3000 l 4 Műtrágya elosztótorony 5 Vetőmag elosztótorony 6 Nyomjelző 7 TuboDisc vetősín 8 Gumikerekes tömörítő 9 Egyengetőtárcsák 10 TerraGrip III kapamező, kétoszlopos 11 Támasztókerekek, oldalsó A Focus TD a sávos megmunkálás elvén működik. Egy munkamenetben kombinálja a talajlazítást, a műtrágya kiszórását, a vetőmag ágyának előkészítését és a vetést, hogy takarékoskodjon az áthaladások számával, A gép három zónára van felosztva. Az I. zónában a TerraGrip kapák mélyen fellazítják a talajt és meghatározzák a gyökérzónát. A gyökérzónában található korábbi növénymaradványok eltávolításával, a vetési sorok alatt a műtrágya elhelyezésével és a nedves talajnak a csírazónába történő szállításával megteremtődnek a csírázás optimális feltételei. A gumikerekes tömörítő (II. zóna) a célzott és mélyre ható visszatömörítésre szolgál. Ezzel létrejön a talajzárás és a vetéságy elő van készítve. A vetőcsoroszlyák alkotják a harmadik zónát. Az előkészítés során megtörténik a vetés a nedves és növényi maradványoktól megtisztított talajba, 25

32 Áttekintés Focus 6 TD. 3 pontos 1 Vonórúd 2 Tartály elöl, 2000 l 3 Tartály hátul, 3000 l 4 Műtrágya-elosztótorony 5 Gumikerekes tömörítő 6 Vetőmag elosztótorony 7 TurboDisc II vetősín 8 Hidraulikusan állítható keresztrúd 9 Hárompontos befogás 10 Nyomjelző 11 Egyengetőtárcsák 12 TerraGrip III kapamező, kétoszlopos 13 Támasztókerekek, oldalsó A hárompontos készülék működési elve a Focus TD készüléknek felel meg. Hárompontos gépeknél TurboDisc vetősín helyett Maestro RC csatlakoztatására kerülhet sor, és a gép vetőmag szemenkénti vetéséhez használható. 26

33 Hidraulika FIGYELMEZTETÉS Az akaratlan (például utasok vagy gyerekek által kiváltott) hidraulikus mozgások súlyos balesetekhez és sérülésekhez vezethetnek! A vontatón lévő hidraulikavezérlő-készülékeket biztosítsa vagy reteszelje. Küldje el a kihajtható géprészek lengéstartományában tartózkodó személyeket. Vegye figyelembe a hidraulikára és a nyomástárolóra vonatkozó, a Biztonság és baleset-megelőzés fejezetben található előírásokat! Főgép C1 4 V1 V2 C2 8 7 S 1 2 HZ V2 V1 C2 C1 8 C1 2 C2 V1 V2 6 Focus TD hidraulika, főgép 1 Traktorvezérlő berendezés csatlakozó 2 Fellépő hidraulikahengere 3 Nyomáskövető szelep 4 Egyengetőtárcsák csatlakozója 5 Hidraulikablokk 6 Kapamező fedelének csatlakozója 7 Emelés hidraulikahengere 8 Csoroszlyasín fedelének hidraulikahengere 27

34 Főgép, 3 pontos 4 C1 V1 V2 C2 8 S HZ C2 V2 V1 C C1 2 V1 V2 C2 C1 V1 V2 6 C2 11 Focus TD hidraulika, 3 pontos főgép 1 Traktorvezérlő berendezés csatlakozó 2 Fellépő hidraulikahengere 3 Nyomáskövető szelep 4 Egyengetőtárcsák csatlakozója 5 Hidraulikablokk 6 Kapamező fedelének csatlakozója 7 Emelés hidraulikahengere 8 Tömörítő fedelének hidraulikahengere 9 Csoroszlyasín fedelének csatlakozási helye 10 Előfutó nyomjelző csatlakozási helye 11 Felfüggesztett készülék függesztőkaros felszerelése / emelés 28

35 A Focus 4 TD csoroszlyafelépítése Focus TD nyomjelző 1 S SZ SK R1 L1 L2 R2 HZ HK C1 C2 V1 V A Focus 4 TD hidraulikus csoroszlyafelépítése 1 Hidraulikablokk 2 Egyszerű 90 -os zárószelep 3 Csatlakozó a művelőút nyomjelzőhöz 4 Csoroszlyasín hidraulikahengere A Focus 6/7 TD csoroszlyafelépítése Focus 4/6/7 TD hidraulikus nyomjelző 1 Szelepblokk 2 Kettős, 180 -os zárószelep 3 Nyomjelző hidraulikahengere Focus TD művelőút nyomjelző FGS Box 3 C1 C2 V1 V2 2 Focus 4/6/7 TD hidraulikus művelőút nyomjelző 1 Hidraulikaszelep Művelőút nyomjelző hidraulikahengere A Focus 6/7 TD hidraulikus csoroszlya felépítése Vonórúd kihúzható vonóhorog 1 Hidraulikablokk 2 Egyszerű 90 -os zárószelep 3 Csatlakozó a művelőút nyomjelzőhöz 4 Csoroszlyasín hidraulikahengere S SZ SK 2 R1 L1 HK 1 L2 R2 HZ 3 Vonórúd hidraulika 1 Hidraulikablokk 2 Elzárócsap 3 Vonórúd hidraulikahengere 29

36 A Focus 4 TD egyengetőtárcsái és kapamezője 1 A B Egyengetőtárcsák (A) és a kapamező (B) hidraulikája Focus 4 TD 1 Egyengetőtárcsák hidraulikahengere 2 Kapamező fedelének hidraulikahengere 3 Elosztóblokk A Focus 6/7 TD egyengetőtárcsái és kapamezője 1 A B Egyengetőtárcsák (A) és a kapamező (B) hidraulikája Focus 6/7 TD 1 Egyengetőtárcsák hidraulikahengere 2 Kapamező fedelének hidraulikahengere 3 Elosztóblokk 30

37 Világítás Kezelési útmutatások a gépen Hidraulikatömlők jelölése A tömlőn mindig látható annak jelzése, milyen nyomásra van szükség ahhoz, hogy a gépet szállítási helyzetbe helyezze (kiemelés, felhajtás stb.) Hidraulikablokk Ventilátor Maschine Zeichnung Aufkleber 001 Zeic pólusú csatlakozódugó 2. Jobb oldali hátsó világítás 2.1 Villogó lámpája 2.2 Hátsó világítás lámpája 2.3 Féklámpa lámpája 3. Bal oldali hátsó világítás 3.1 Féklámpa lámpája 3.2 Hátsó világítás lámpája 3.3 Villogó lámpája Csatlakozódugó és kábelkiosztás Sorszám Név Szín Funkció 1 L sárga Bal oldali villogó 2 54 g fehér Földelés 4 J zöld Jobb villogó 5 58 J barna Jobb oldali hátsó világítás piros Féklámpa 7 58 L fekete Bal oldali hátsó világítás Zeichnung FIGYELMEZTETÉS Zeichnungsnummer A hibás világítás közlekedési baleseteket okozhat. Rendszeresen ellenőrizze a világítást. Ellenőrizze a figyelmeztető táblák és a lámpák tisztaságát Dateiname Entw. Datum ed Nov 06 31

38 Felragasztott címkék Rakodóhorog; rakodási munkálatoknál ide akassza be a teherfelvevő eszközt (lánc, kötél stb.). Vonórendszer az V. kategóriájú csatlakozásnál A ventilátor hajtóművének visszafolyási nyomása nem haladhatja meg az 5 bar értéket, különben a hidraulikus motor megrongálódhat. Első alkalommal 50 km vagy 10 munkaóra után húzza meg a kerékanyákat / kerékcsavarokat. Naponta kell utánhúzni - lásd a karbantartás áttekintését. Leforgatásnál ide függessze a mérleget. Zeichnungsnummer Dateiname Entw. Datum ed Sept A megadott forgatónyomatékkal húzza meg. Ekevas nyomás beállítása tartsa be a használati utasítást nung Nyissa ki és zárja le a vonórúd hengerének zárócsapját. Zeichnungsnummer Dateiname kleber ed 1137 Entw. JJKW 32

39 Hidraulikus csoroszlyanyomás beállítás Mélységütköző skála matricája A levegőelosztó tömlő beállítása Mindig csatlakoztassa az összes hidraulikavezetéket. Különben az egymással összefüggő hidraulikafunkciók miatt az alkatrészek károsodhatnak. A befúvó hajtómű nyomásjelzője A rögzítőfék működtető gombja. Fent kioldott állásban, lent parkolóállásban. A fel-/lehajtó hidraulika legalább 80 bar nyomással elő van feszítve. Ügyeljen a nyomótartály tömítettségére. 33

40 Közúti forgalomban mindig üres vetőtartálylyal közlekedjen. (csak Franciaországban érvényes) Közúti közlekedés esetén a függesztőkart rögzíteni kell. Ügyeljen a gépnek az üzemeltetési útmutatóban megadott magasságára. (csak Franciaországban érvényes) 34

41 Kapák A Focus esetében a kapa a fellazító szerszámok és a műtrágyacsoroszlyák kombinációja. A kapák fellazítják a talajt, eltávolítják a korábbi növényi maradványokat a csírazónából és a vetési sorba helyezik a műtrágyát. Műtrágya-lehelyezés beállítása A műtrágyatároló kialakítható mind a talaj felületén, mind pedig a talajban. Emellett a műtrágya félig a talajban, ill. félig a talaj felületén is elhelyezhető. A TerraGrip III szerszámtartók kapák egy rugós kőbiztosítással rendelkeznek. A maximális kioldóerő 670 kg. A Rugós fedelek a műtrágya-lehelyezés beállításához ¾ Nyomja össze a rugós fedelet (A), majd pattintsa be a kívánt pozícióba. ¾ A fedeleket minden kapánál azonosan állítsa be. TerraGrip III szerszámtartó 1 Karbantartás ¾Vizsgálja meg a csapágyhelyek kopását. FIGYELMEZTETÉS Súlyos sérülések veszélye a feszültség alatt álló rugóköteg miatt. ¾ A rugóköteget csak kompletten cserélje ki (szakműhely)! ¾Ne bontsa szét a rugóköteget. ¾ Ha a kapák kövek stb. miatt elakadnak vagy beszorulnak, forduljon a HORSCH szervizhez. 2 3 A rugós fedelek három pozíciója 1 Lehelyezés a talajban 2 Lehelyezés a talaj felületén 3 Lehelyezés a talajban és a talaj felületén 35

42 Csoroszlyák Focus TD esetén LD-csoroszlyák alkalmazására kerül sor. Ezek a 40 cm-es munkaszélességnek köszönhetően mély megmunkálást tesznek lehetővé úgy, hogy még nedves feltételek mellett sem kerülnek nagy rögök a felszínre. Különösen erősen koptató talajokhoz kapható az LD Plus típusú csoroszlya. Ez a változat keményfém-bevonattal rendelkezik. Bakhát-kialakító A tárcsák a kapák mögött további anyagot vesznek ki a barázdákból. Ez akkor szükséges, ha az első kapasor barázdái a talaj mozgása révén akadályozhatják a második kapasort (léptetési hatás). A tárcsákkal a vetési barázdák egységesen kialakíthatók. Részáró A tárcsák sima futásra vannak beállítva, hogy a keletkezett réseket bezárják. Erre nehéz talajokon vagy nedves környezeti feltételek esetén van szükség, ha a tömörítő a réseket nem tudja bezárni. Mélység beállítása LD Plus csoroszlya Egyengetőtárcsák Az egyengetőtárcsák a kapamező mögött találhatók, és a gumikerekes tömörítő előtt gondoskodnak a sima vetési ágyról a vetőcsoroszlya számára. Az egyengetőtárcsák mélységbeállításával akkor kell foglalkozni, ha a kapák rendelkeznek a kívánt megmunkálási mélységgel. A beállítás hidraulikusan történik. Ha például a töltések közötti barázdákba kíván vetni, akkor a tárcsák a legfelső állásban rögzíthetők. Karbantartás A csapágyak olajtöltésűek, ezért karbantartást nem igényelnek. ¾ Rendszeresen ellenőrizze a tárcsák holtjátékát, a csapágyak tömítettségét és szabad forgását. Tisztítási útmutatások A csúszógyűrűs tömítések érzékenyek arra, ha víz kerül beléjük és utána hosszú ideig állnak. Rozsdaképződés esetén a csúszógyűrűk beragadnak, károsodnak, és a csapágy tömítetlenné válik. Egyengetőtárcsák A tárcsák különbözőképpen is beállíthatók. Azonos szint Gabonabeállítás A tárcsák a kapák mögött szállítják az anyagot a barázdákba. A munkamélység úgy van beállítva, hogy a kapák közötti bakhátak azonos szintben legyenek. ¾Ne használjon nagynyomású tisztítót a csapágyhelyek tisztításához. ¾ A csapágyhelyeket hosszabb idejű leállítás előtt rozsdaoldóval vagy korróziógátló anyaggal permetezze be. ¾ Az ismételt üzembe helyezés előtt kézzel forgassa meg a tárcsákat, és ellenőrizze a szabad futásukat. 36
