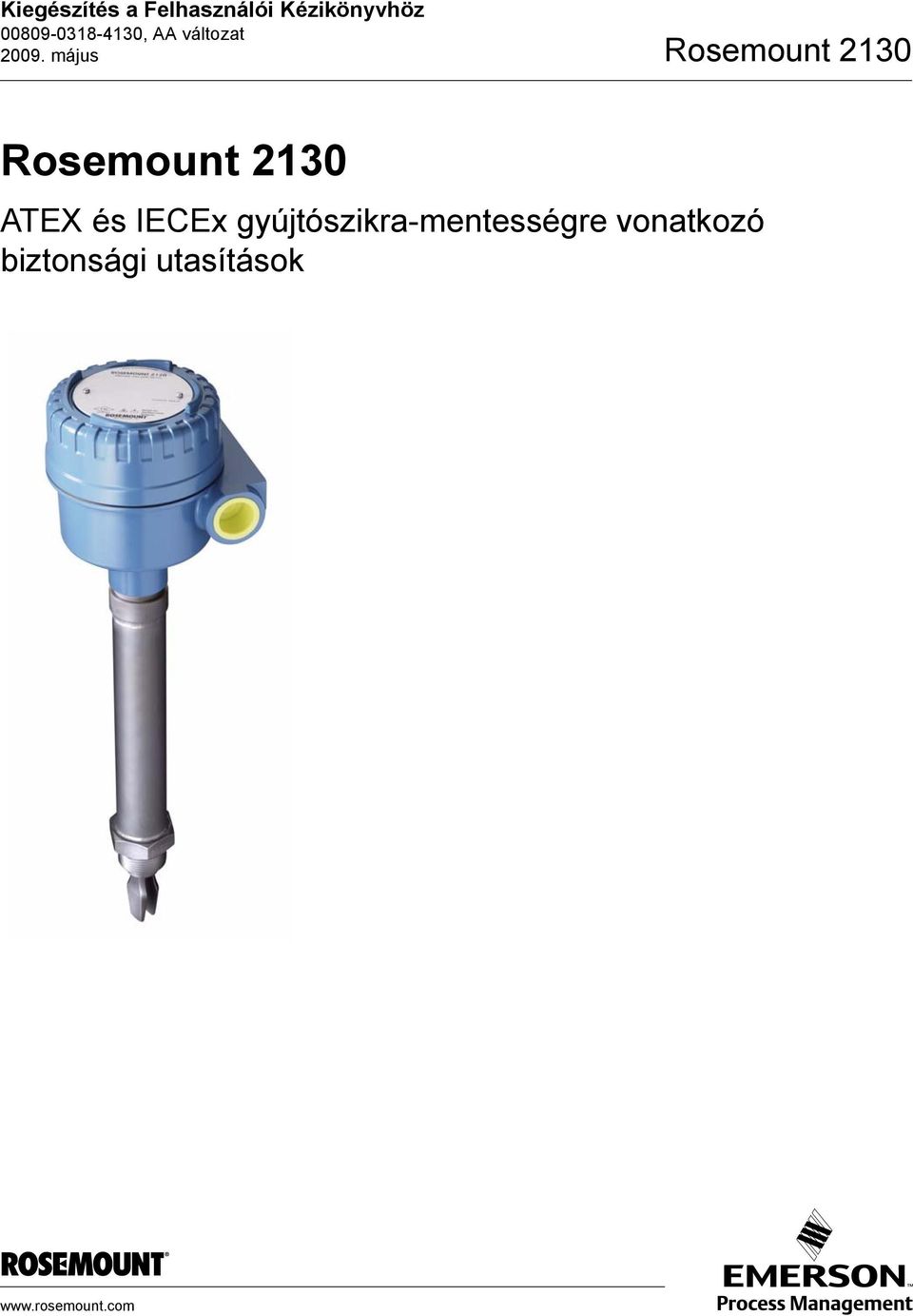

Rosemount ATEX és IECEx gyújtószikra-mentességre vonatkozó biztonsági utasítások

Átírás

1 Kiegészítés a Felhasználói Kézikönyvhöz , AA változat május Rosemount 2130 Rosemount 2130 ATEX és IECEx gyújtószikra-mentességre vonatkozó biztonsági utasítások

2 Rosemount 2130 Kiegészítés a Felhasználói Kézikönyvhöz , AA változat május ATEX és IECEx gyújtószikra-mentességre vonatkozó biztonsági utasítások Veszélyes területen történő felszerelésre vonatkozó utasítások Érintett típusszámok: 2130***C*I***, 2130***N*I*** ( * jelzi a kialakítást, működést és anyagösszetételt) Az alábbi utasítások vonatkoznak azokra a berendezésekre, melyekre a Sira 05ATEX2130X és IECEx SIR X tanúsítványok érvényesek: 1. A 2130 berendezés gyújtószikramentes (I.S.) változata használható gyúlékony gázokhoz és gőzökhöz a IIC, IIB és IIA készülékcsoportok esetében, valamint a T1, T2, T3, T4 és T5 hőmérsékleti osztályokban. A berendezés hőmérsékleti osztályát a folyamat hőmérséklete és a környezeti hőmérséklet közül a magasabb érték határozza meg. 2. A berendezés használata robbanásveszélyes port tartalmazó veszélyes környezetben is megengedett. 3. A berendezés tanúsítványában különleges kikötés, hogy az elektronikai rész házának hőmérséklete a 50 C és +80 C közé essen. A berendezést csak ebben a tartományban szabad használni. Szükség szerint korlátozni kell a környezeti hőmérsékletet, ha a folyamat hőmérséklete magas. (Lásd alább a Műszaki adatokat ). 4. A telepítést megfelelően képzett személyeknek kell elvégezniük a vonatkozó szabályok szerint. 5. A felhasználó nem javíthatja a berendezést. 6. Amennyiben a berendezés agresszív anyagok hatásának lesz kitéve, a felhasználó felelős a káros hatásokat megelőző megfelelő óvintézkedésekért, amelyekkel megelőzhető a védelmi szint csökkenése. Agresszív anyagok: pl. a fémeket megtámadó savas folyadékok vagy gázok, ill. a polimer anyagokat esetleg károsító oldószerek. Óvintézkedések: pl. a rutinvizsgálatok során elvégzett rendszeres ellenőrzések vagy az anyagok adattáblázata alapján annak megállapítása, hogy az anyag ellenáll-e az adott vegyszernek. 7. Műszaki adatok: a. Kód: ATEX: II 1 G D, Ex ia IIC T5-T2, Ex iad 20 (T85 C-tól 265 C-ig) IP6X IECEx: Ex ia IIC T5-T2, Ex iad 20 (T85 C-tól 265 C-ig) IP6X b. Hőmérséklet: 2130***C*I*** és 2130***N*I***: Hőmérsékleti osztály Maximális felületi hőmérséklet (T) Maximális környezeti hőmérséklet (Ta) Minimális környezeti hőmérséklet (Ta) = 50 C Minimális folyamat-hőmérséklet (Tp) = 70 C c. Bemeneti paraméterek: Ui:15V, Ii:32mA, Pi:100mW, Ci:12nF, Li:60µH d. Anyag: Lásd a termék útmutatójában az alkatrészek számozásának táblázatát. Maximális folyamat-hőmérséklet (Tp) T5, T4, T3, T2, T1 T85 C 80 C 80 C T4, T3, T2, T1 T120 C 77 C 115 C T3, T2, T1 T190 C 71 C 185 C T2, T1 T265 C 65 C 260 C 1

3 Kiegészítés a Felhasználói Kézikönyvhöz , AA változat május Rosemount Az üzemeltetés különleges feltételei: a. Amennyiben a berendezés háza öntvényből vagy műanyagból készült, az alábbiakra kell figyelni: i. Ha a ház anyagául fémötvözet szolgál, és a berendezésen ez elérhető felület, ritka esetben ütésre vagy dörzsölésre/ súrlódásra szikra keletkezhet. Ezt figyelembe kell venni, ha a 2130 sorozatú berendezést olyan helyen szerelik fel, ahol II. csoportú, 1G kategóriájú berendezésre van szükség. ii. Szélsőséges körülmények között a 2130 sorozatú berendezés házának nem fémes részei elektrosztatikusan feltöltődhetnek, így gyújtásra alkalmas elektrosztatikus töltés forrásául szolgálhatnak. Így olyan alkalmazások esetén, ahol kifejezetten a II. csoportba tartozó, 1-es kategóriájú berendezésekre van szükség, a 2130 sorozatú berendezés nem szerelhető fel olyan helyen, ahol a külső feltételek az ilyen felületek statikus feltöltődéséhez hozzájárulhatnak. Ezen felül a 2130-as berendezés csak nedves törlőkendővel tisztítható. b. A felhasználónak meg kell győződnie arról, hogy a környezeti hőmérséklet (Ta) és a folyamat-hőmérséklet (Tp) T osztályú gyúlékony gázok vagy gőzök jelenlétében a fent ismertetett tartományon belül helyezkedik el. c. A felhasználónak meg kell győződnie arról, hogy a környezeti hőmérséklet (Ta) és a folyamathőmérséklet (Tp) robbanásveszélyes por jelenlétében a fent ismertetett legnagyobb hőmérséklet-tartományon belül helyezkedik el a legnagyobb felületi hőmérséklet betartásához. 9. Gyártó Mobrey Limited, 158 Edinburgh Avenue, Slough, Berkshire, SL1 4UE, Egyesült Királyság 2

4

5

6

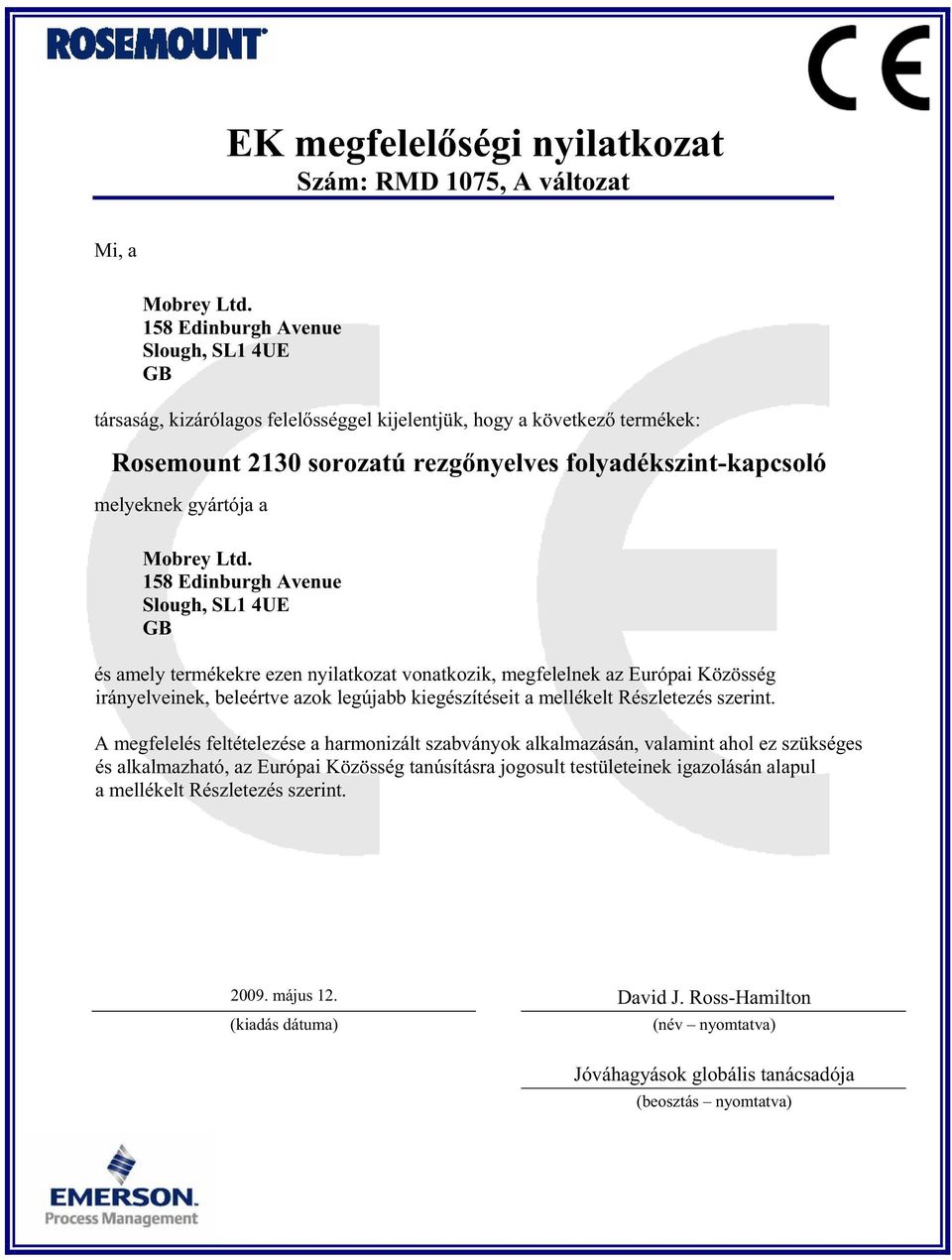

7 EK megfelel ségi nyilatkozat Szám: RMD 1075, A változat Mi, a Mobrey Ltd. 158 Edinburgh Avenue Slough, SL1 4UE GB társaság, kizárólagos felel sséggel kijelentjük, hogy a következ termékek: Rosemount 2130 sorozatú rezg nyelves folyadékszint-kapcsoló melyeknek gyártója a Mobrey Ltd. 158 Edinburgh Avenue Slough, SL1 4UE GB és amely termékekre ezen nyilatkozat vonatkozik, megfelelnek az Európai Közösség irányelveinek, beleértve azok legújabb kiegészítéseit a mellékelt Részletezés szerint. A megfelelés feltételezése a harmonizált szabványok alkalmazásán, valamint ahol ez szükséges és alkalmazható, az Európai Közösség tanúsításra jogosult testületeinek igazolásán alapul a mellékelt Részletezés szerint május 12. David J. Ross-Hamilton (kiadás dátuma) (név nyomtatva) Jóváhagyások globális tanácsadója (beosztás nyomtatva)

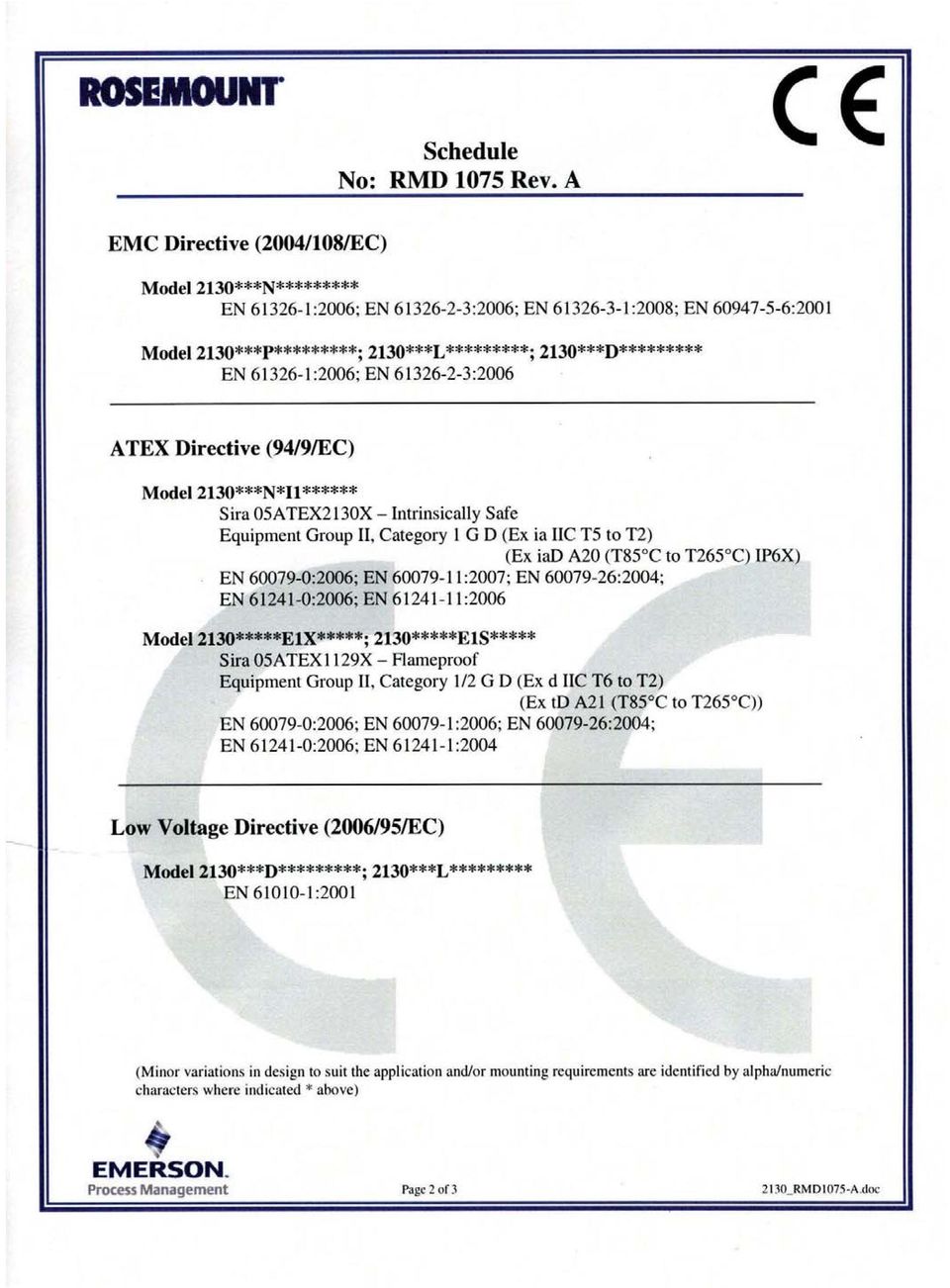

8 Részletezés Szám: RMD 1075, A változat EMC (elektromágneses összeférhet ségr l szóló) irányelv (2004/108/EK) 2130***N********* típus EN :2006; EN :2006; EN :2008; EN : ***P*********; 2130***L*********; 2130***D********* típus EN :2006; EN :2006 ATEX irányelv (94/9/EK) 2130***N*I1****** típus Sira 05ATEX2130X gyújtószikramentes II. készülékcsoport, 1 G D kategória (Ex ia IIC T5 T2) (Ex iad A20 (T85 C T265 C) IP6X) EN :2006; EN :2007; EN :2004; EN :2006; EN : *****E1X*****; 2130*****E1S***** típus Sira 05ATEX1129X lángálló II. készülékcsoport, 1/2 G D kategória (Ex d IIC T6 T2) (Ex td A21 (T85 C T265 C)) EN :2006; EN :2006; EN :2004; EN :2006; EN :2004 Kisfeszültség irányelv (2006/95/EK) 2130***D*********; 2130***L********* típus EN :2001 (A berendezések kialakításában kisebb eltérések fordulhatnak el annak érdekében, hogy megfeleljenek az alkalmazás és/vagy felszerelés követelményeinek, amelyeket alfanumerikus karakterek jelölnek ott, ahol fent * jel található.) Lapszám: 2 / _RMD1075-A_hun.doc
