OOH740-A9-Ex Multi-szenzoros érzékelő

Átírás

1 OOH740-A9-Ex Multi-szenzoros érzékelő ASAtechnology TM robbanásveszélyes ekre Cerberus PRO Kollektív ASAtechnology (Advanced Signal Analysis) jelfeldolgozás Multi protokollos érzékelő (kollektív/c-net-ex) Esemény-vezérelt érzékelési viselkedés Kialakuló tüzek korai és megbízható érzékelése Magas fokú immunitás a megtévesztő jelenségekkel szemben Redundáns érzékelő rendszer a nagy megbízhatóságú érzékeléshez Alkalmazható 1 20 m/s légsebesség mellett Programozható szenzor üzemmódok és érzékelési paraméterek Kommunikáció C-NET-Ex jelvonalon (címzetten) Automatikus címbeolvasás üzembe helyezéskor

2 Jellemzők Környezetvédelem környezetbarát gyártási eljárás újrafelhasználható anyagok egyszerűen szétválaszthatók az elektronikus és a műanyag alkatrészek környezetbarát érzékelő tesztelés teszt gáz használata nélkül Főbb jellemzők ellenáll a zavaró környezeti tényezőknek úgy, mint por, pihék, rovarok, párásodás, szélsőséges hőmérséklet, elektromágneses zavaró tényezők, korrozív gőzök/gázok, vibráció, szintetikus aeroszolok és a tipikustól eltérő tűz jelenségek (pl. dohányfüst) érzéketlen a rázkódásra, ütésre fejlett Jelfeldolgozás: ASAtechnology ('Advanced Signal Analysis') idő- és eseményfüggő érzékelési viselkedés magas fokú immunitás erősáramú zavaró hatásokkal szemben védett elektronika, kiváló minőségű alkatrészek kifinomult érzékelő és elektronikai felügyelet redundáns, kiváló minőségű szenzor rendszer beépített riasztásjelző LED (AI), amely minden irányból (360 ) jól látható jelzés OOH740-A9-Ex multi szenzoros érzékelő, ASA Funkció optikai fényszórás alapelven működő kettős (forward, backward) szenzor rendszer az opto-elektronikus mintavevő kamra kizárja a zavaró külső fényhatásokat, de optimálisan érzékeli a bejutó sötét és világos füstrészecskéket további két hőérzékelő szenzor növeli az érzékelő immunitását a zavaró jelenségekkel szemben szoftverből állítható multi-szenzoros vagy füstérzékelő vagy hőérzékelő üzemmód választható érzékelési viselkedés (alkalmazás-specifikus ASA paraméterek) Multi protokoll funkció: kollektív/gmt (Cerberus/Siemens), SynoLINE300 és címzett C-NET-Ex Alkalmazás éghető folyadékok és szilárd anyagok égésekor keletkező lángoló tüzek valamint parázsló tüzek korai észlelésére korai és megbízható érzékelés tűzjelzés szempontjából kritikus környezetben használható címzett eszközként vagy kollektív eszközként Hatékony helyszíni telepítés Érzékelő cseréje az FDUD291 speciális érzékelő cserélő eszközzel a beállított paraméterek megtartása mellett Érzékelő csere akár 8 m-es magasságig az FDUD291 érzékelő cserélővel és teleszkópos rúddal 2

3 Szerelés Telepítés robbanásveszélyes környezetbe Egyszerű szerelhetőség aljzat felületre szerelt vagy süllyesztett kábelezéshez lapos aljzat közvetlen mennyezetre történő szereléshez (süllyesztett kábelezés) nagy rögzítő rések a meglévő furatok felhasználáshoz széles kábel bevezető nyílás a kábelezés megkönnyítéséhez az érzékelő kézzel becsavarható az aljzatba vagy pedig egy speciális érzékelő cserélő eszközzel Az OOH740-A9-Ex érzékelő megfelel a Gyújtószikramentes (Ex i) robbanásveszélyes kategóriának az IEC és az IEC szabványok szerint. Az eszközök robbanásveszélyes re történő telepítése során mindig be kell tartani a vonatkozó előírásokat, szabályokat. Illesztés címzett rendszerhez (C-NET/C-NET-Ex) Az Ex-es jelvonal illesztő modul (FDCL221-EX) galvanikus leválasztást biztosít a robbanásveszélyes és a nem robbanásveszélyes ek között.. Nem robbanásveszélyes Robbanásveszélyes C-NET C-NET-Ex C-NET 1 Illesztő modul (Ex-es), FDCL221-Ex 2 Kézi jelzésadó, FDM223-Ex 3 Multi-szenzoros érzékelő, OOH740-A9-Ex 4 Másodkijelző, FDAI92-Ex 5 Másodkijelző, FDAI93-Ex 3

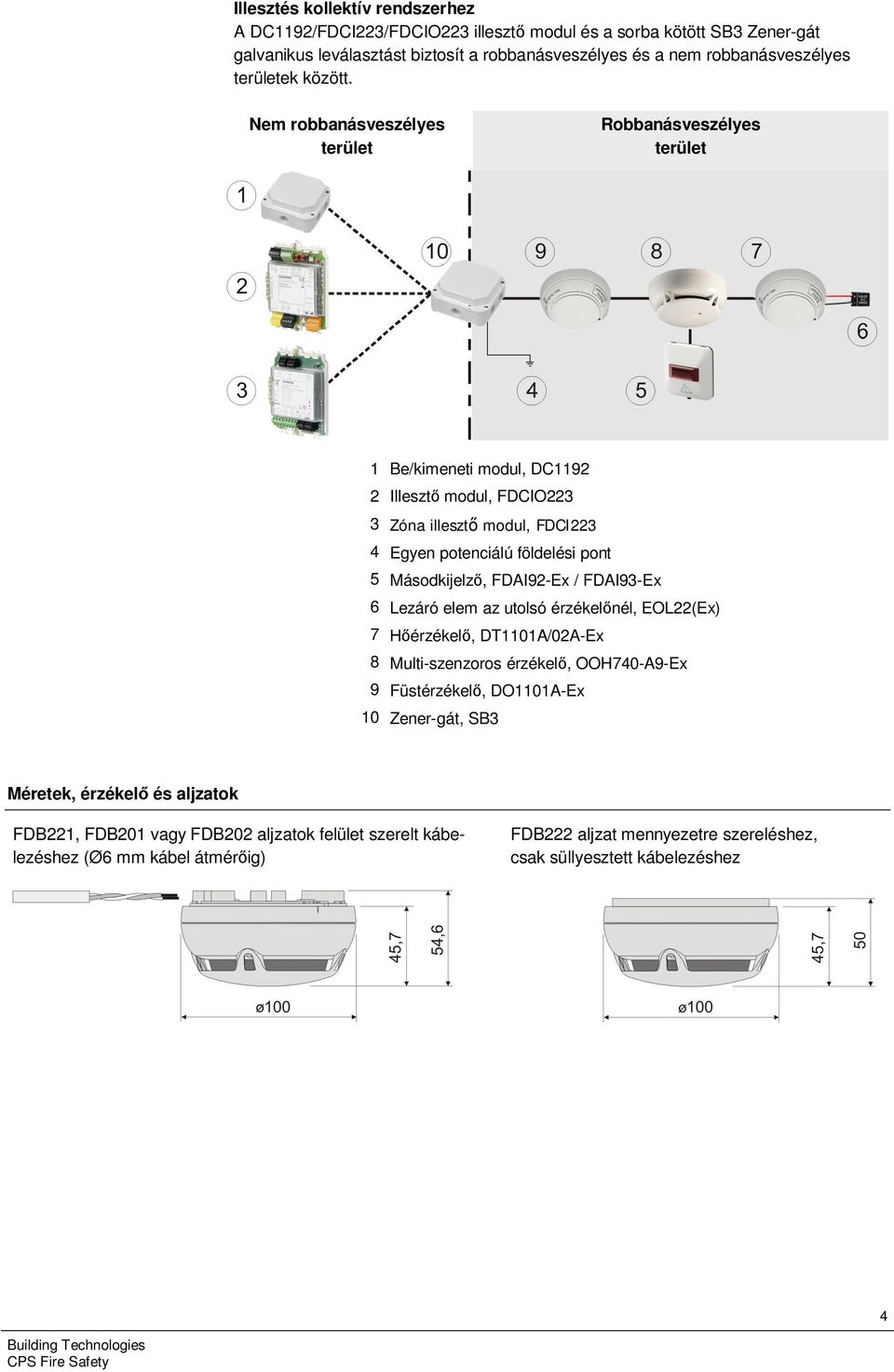

4 Illesztés kollektív rendszerhez A DC1192/FDCI223/FDCIO223 illesztő modul és a sorba kötött SB3 Zener-gát galvanikus leválasztást biztosít a robbanásveszélyes és a nem robbanásveszélyes ek között. Nem robbanásveszélyes Robbanásveszélyes Be/kimeneti modul, DC1192 Illesztő modul, FDCIO223 Zóna illesztő modul, FDCI223 Egyen potenciálú földelési pont Másodkijelző, FDAI92-Ex / FDAI93-Ex Lezáró elem az utolsó érzékelőnél, EOL22(Ex) Hőérzékelő, DT1101A/02A-Ex Multi-szenzoros érzékelő, OOH740-A9-Ex Füstérzékelő, DO1101A-Ex Zener-gát, SB3 Méretek, érzékelő és aljzatok FDB221, FDB201 vagy FDB202 aljzatok felület szerelt kábelezéshez (Ø6 mm kábel átmérőig) FDB222 aljzat mennyezetre szereléshez, csak süllyesztett kábelezéshez 4

5 Műszaki adatok Méretek (Ø x m) 100 x 45,7 mm Üzemi hőmérséklet C Tárolási hőmérséklet C Páratartalom Kommunikációs protokoll 95 % relatív C-NET-Ex vagy kollektív Ex Szín Fehér, ~RAL 9010 Védettségi kategória EN60529/IEC529 Kollektív rendszer kompatibilitás C-NET rendszer kompatibilitás IP43 FDBZ295 aljzat tömítéssel: IP44 FC10, XC10, FC330A, FC700A FS720 Villamos jellemzők, érzékelő Ui 28 V Ii 100 ma Pi 700 mw Li elhanyagolható Ci < 0.2 nf Üzemi áramfelvétel (nyugalmi) µa Villamos jellemzők, másodkijelző kimenet Uo 14.2 V Io 480 ma Po 195 mw Lo < 100 µh Co < 38 nf Csak passzív, külső másodkijelző részére alacsony induktív és kapacitív terheléssel Ex besorolás, jelölés IECEx szerint Ex ia IIC T4 Ga, Ta = -35 C +70 C 94/9/EC (ATEX direktíva) szerint II 1 G Ex ia IIC T4 Ga, Ta = -35 C +70 C Ex minősítések - EC-típusú vizsgálati dokumentum BVS 12 ATEX E 087 X - IECEx BVS X EN 54 tanúsítás - VdS G

6 Rendelési információk Típus Rendelési szám Megnevezés Tömeg OOH740-A9-Ex S54329-F8-A1 Multi-szenzoros érzékelő 0,106 kg Tartozék FDBZ295 S54319-F10-A1 Aljzat tömítés 0,062 kg Kapcsolódó dokumentáció: Eszközök áttekintése, A6V számú dokumentum Rendszer kompatibilitás: A6V számú dokumentum - Tűzjelzés robbanásveszélyes eken, számú dokumentum FS20 és FS720 tűzjelző rendszerek tervezése, szerelése, üzembe helyezése és karbantartása robbanásveszélyes en, A6V számú dokumentum - SB3 Zener-gát szerelési leírása; 1227 számú dokumentum FDCL221-Ex illesztő modul (Ex), A6V számú dokumentum OOH740-A9-Ex műszaki leírás: A6V számú dokumentum Siemens Switzerland Ltd Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel Dokumentum azonosító A6V _e_hu Készült Fordítás: TOG (2015/03) 2012 Copyright Siemens Switzerland Ltd Adatváltozás jogát fenntartjuk!
