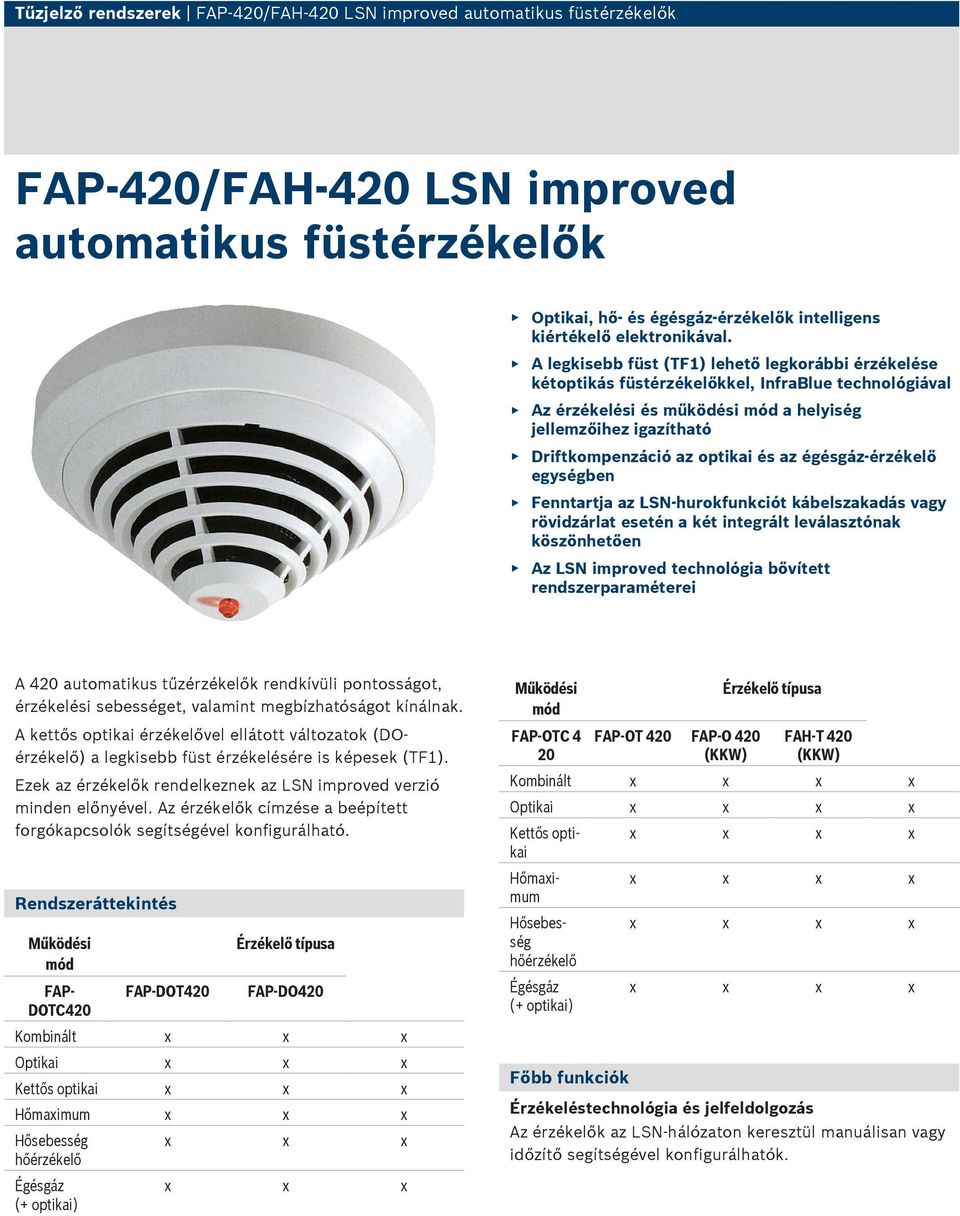

1 Tűzjelző rendszerek FAP-420/FAH-420 LSN improved automatikus füstérzékelők FAP-420/FAH-420 LSN improved automatikus füstérzékelők Optikai, hő- és égésgáz-érzékelők intelligens kiértékelő elektronikával. A legkisebb füst (TF1) lehető legkorábbi érzékelése kétoptikás füstérzékelőkkel, InfraBlue technológiával Az érzékelési és működési mód a helyiség jellemzőihez igazítható Driftkompenzáció az optikai és az égésgáz-érzékelő egységben Fenntartja az LSN-hurokfunkciót kábelszakadás vagy rövidzárlat esetén a két integrált leválasztónak köszönhetően Az LSN improved technológia bővített rendszerparaméterei A 420 automatikus tűzérzékelők rendkívüli pontosságot, érzékelési sebességet, valamint megbízhatóságot kínálnak. A kettős optikai érzékelővel ellátott változatok (DOérzékelő) a legkisebb füst érzékelésére is képesek (TF1). Ezek az érzékelők rendelkeznek az LSN improved verzió minden előnyével. Az érzékelők címzése a beépített forgókapcsolók segítségével konfigurálható. Rendszeráttekintés Működési mód FAP- DOTC420 FAP-DOT420 Érzékelő típusa FAP-DO420 Kombinált x x x Optikai x x x Kettős optikai x x x Hőmaximum x x x Hősebesség hőérzékelő Égésgáz (+ optikai) x x x x x x Működési mód FAP OTC 4 20 FAP OT 420 FAP O 420 (KKW) Érzékelő típusa FAH T 420 (KKW) Kombinált Optikai Kettős optikai Hőmaximum Hősebesség hőérzékelő Égésgáz (+ optikai) Főbb funkciók Érzékeléstechnológia és jelfeldolgozás Az érzékelők az LSN-hálózaton keresztül manuálisan vagy időzítő segítségével konfigurálhatók.

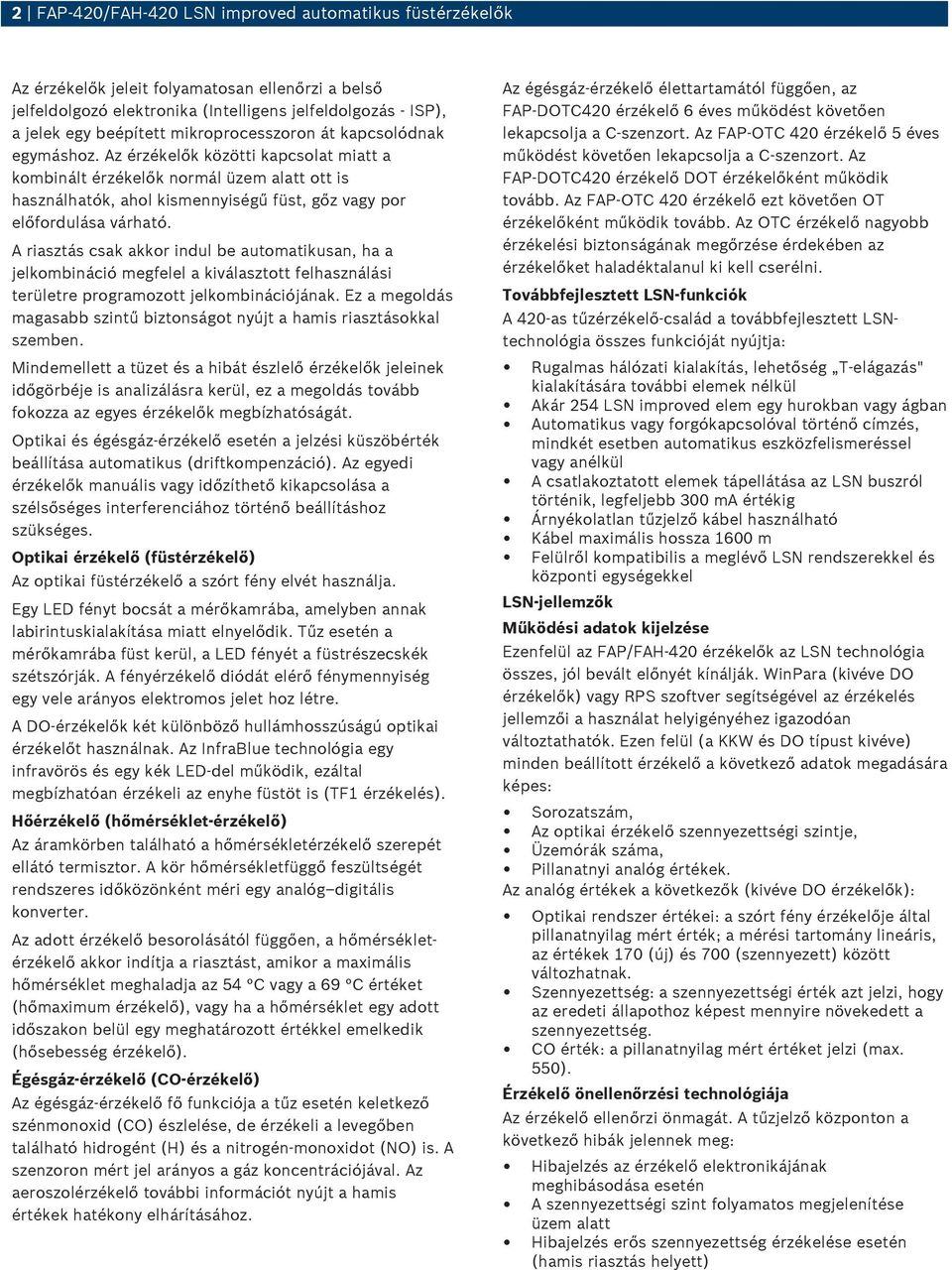

2 2 FAP-420/FAH-420 LSN improved automatikus füstérzékelők Az érzékelők jeleit folyamatosan ellenőrzi a belső jelfeldolgozó elektronika (Intelligens jelfeldolgozás - ISP), a jelek egy beépített mikroprocesszoron át kapcsolódnak egymáshoz. Az érzékelők közötti kapcsolat miatt a kombinált érzékelők normál üzem alatt ott is használhatók, ahol kismennyiségű füst, gőz vagy por előfordulása várható. A riasztás csak akkor indul be automatikusan, ha a jelkombináció megfelel a kiválasztott felhasználási területre programozott jelkombinációjának. Ez a megoldás magasabb szintű biztonságot nyújt a hamis riasztásokkal szemben. Mindemellett a tüzet és a hibát észlelő érzékelők jeleinek időgörbéje is analizálásra kerül, ez a megoldás tovább fokozza az egyes érzékelők megbízhatóságát. Optikai és égésgáz-érzékelő esetén a jelzési küszöbérték beállítása automatikus (driftkompenzáció). Az egyedi érzékelők manuális vagy időzíthető kikapcsolása a szélsőséges interferenciához történő beállításhoz szükséges. Optikai érzékelő (füstérzékelő) Az optikai füstérzékelő a szórt fény elvét használja. Egy LED fényt bocsát a mérőkamrába, amelyben annak labirintuskialakítása miatt elnyelődik. Tűz esetén a mérőkamrába füst kerül, a LED fényét a füstrészecskék szétszórják. A fényérzékelő diódát elérő fénymennyiség egy vele arányos elektromos jelet hoz létre. A DO-érzékelők két különböző hullámhosszúságú optikai érzékelőt használnak. Az InfraBlue technológia egy infravörös és egy kék LED-del működik, ezáltal megbízhatóan érzékeli az enyhe füstöt is (TF1 érzékelés). Hőérzékelő (hőmérséklet-érzékelő) Az áramkörben található a hőmérsékletérzékelő szerepét ellátó termisztor. A kör hőmérsékletfüggő feszültségét rendszeres időközönként méri egy analóg digitális konverter. Az adott érzékelő besorolásától függően, a hőmérsékletérzékelő akkor indítja a riasztást, amikor a maximális hőmérséklet meghaladja az 54 C vagy a 69 C értéket (hőmaximum érzékelő), vagy ha a hőmérséklet egy adott időszakon belül egy meghatározott értékkel emelkedik (hősebesség érzékelő). Égésgáz-érzékelő (CO-érzékelő) Az égésgáz-érzékelő fő funkciója a tűz esetén keletkező szénmonoxid (CO) észlelése, de érzékeli a levegőben található hidrogént (H) és a nitrogén-monoxidot (NO) is. A szenzoron mért jel arányos a gáz koncentrációjával. Az aeroszolérzékelő további információt nyújt a hamis értékek hatékony elhárításához. Az égésgáz-érzékelő élettartamától függően, az FAP DOTC420 érzékelő 6 éves működést követően lekapcsolja a C-szenzort. Az FAP OTC 420 érzékelő 5 éves működést követően lekapcsolja a C-szenzort. Az FAP DOTC420 érzékelő DOT érzékelőként működik tovább. Az FAP OTC 420 érzékelő ezt követően OT érzékelőként működik tovább. Az OTC érzékelő nagyobb érzékelési biztonságának megőrzése érdekében az érzékelőket haladéktalanul ki kell cserélni. Továbbfejlesztett LSN-funkciók A 420-as tűzérzékelő-család a továbbfejlesztett LSNtechnológia összes funkcióját nyújtja: Rugalmas hálózati kialakítás, lehetőség T-elágazás" kialakítására további elemek nélkül Akár 254 LSN improved elem egy hurokban vagy ágban Automatikus vagy forgókapcsolóval történő címzés, mindkét esetben automatikus eszközfelismeréssel vagy anélkül A csatlakoztatott elemek tápellátása az LSN buszról történik, legfeljebb 300 ma értékig Árnyékolatlan tűzjelző kábel használható Kábel maximális hossza 1600 m Felülről kompatibilis a meglévő LSN rendszerekkel és központi egységekkel LSN-jellemzők Működési adatok kijelzése Ezenfelül az FAP/FAH-420 érzékelők az LSN technológia összes, jól bevált előnyét kínálják. WinPara (kivéve DO érzékelők) vagy RPS szoftver segítségével az érzékelés jellemzői a használat helyigényéhez igazodóan változtathatók. Ezen felül (a KKW és DO típust kivéve) minden beállított érzékelő a következő adatok megadására képes: Sorozatszám, Az optikai érzékelő szennyezettségi szintje, Üzemórák száma, Pillanatnyi analóg értékek. Az analóg értékek a következők (kivéve DO érzékelők): Optikai rendszer értékei: a szórt fény érzékelője által pillanatnyilag mért érték; a mérési tartomány lineáris, az értékek 170 (új) és 700 (szennyezett) között változhatnak. Szennyezettség: a szennyezettségi érték azt jelzi, hogy az eredeti állapothoz képest mennyire növekedett a szennyezettség. CO érték: a pillanatnyilag mért értéket jelzi (max. 550). Érzékelő önellenőrzési technológiája Az érzékelő ellenőrzi önmagát. A tűzjelző központon a következő hibák jelennek meg: Hibajelzés az érzékelő elektronikájának meghibásodása esetén A szennyezettségi szint folyamatos megjelenítése üzem alatt Hibajelzés erős szennyezettség érzékelése esetén (hamis riasztás helyett)

3 FAP-420/FAH-420 LSN improved automatikus füstérzékelők 3 Vezetékszakadás vagy rövidzár esetén a beépített leválasztóegységek (izolátorok) biztosítják az LSN-hurok biztonságos működését. Riasztás esetén a tűzjelző központon megjelenik az érzékelő egyedi azonosítója. További teljesítményjellemzők Az érzékelő a riasztást 360 -ból látható vörös LED villogtatásával jelzi. Lehetőség van másodkijelző aktiválására. Az érzékelőaljzat az egyedi kijelző központi elhelyezése miatt nem kíván iránybeállítást. A kábelek felszerelést követő eltávolítását megakadályozza a kábelkötegelő rögzítésére kialakított fül. Az akár 2,5 mm 2 keresztmetszetű kábelek használatát is lehetővé tevő szorítókapcsok könnyen hozzáférhetőek. Az érzékelő aljzata mechanikus rögzítő retesszel lett ellátva (nyitható-zárható). Az érzékelők portaszító labirintus és fedél kialakítással rendelkeznek. Tanúsítványok és engedélyek Régió Tanúsítvány Németország VdS-S G FAP-DO420 G FAP-DOT420 G FAP-DOTC420 VdS G FAP-OTC 420 G FAP-OT 420 G FAP-O 420 G FAH-T 420 G FAP-O 420 KKW G FAH-T 420 KKW Régió Tanúsítvány Euróoa CE FAP-/FAH-420 / FAA-MSR420 / FAA-MS- R-SP FAP- / FAH-420 KKW FAP-DO420/FAP-DOT420/FAP- DOTC420 CPD 0786-CPD FAH-T CPD FAH-T 420 KKW 0786-CPD FAP-O CPD FAP-O 420 KKW 0786-CPD FAP-OT CPD FAP-OT CPD FAP-OTC CPD FAP-OTC CPD FAP-DO CPD FAP-DOT CPD FAP-DOTC420 Magyarország TMT TMT-19/2006 FAP-OT 420, FAP-OT 420 KKW, FAP-OTC 420 TMT-17/2006 FAP-O 420, FAP-O 420 KKW TMT-18/2006 FAH-T 420, FAH-T 420 KKW Telepítési/Rendszerfelépítési segédlet A DO érzékelők csak MPC xxxx B vagy FPA 1200 központvezérlővel használhatók. Az MPC xxxx A központvezérlő nem használható. Az LSN improved rendszerparaméterekkel rendelkező FPA-5000 és FPA-1200 tűzjelző központok csatlakoztatásához Classic" módban csatlakoztatható a BZ 500 LSN, UEZ 2000 LSN és UGM 2020 tűzjelző központokhoz vagy más, de LSN rendszerparaméterekkel rendelkező központokhoz vagy azok azonos paraméterekkel rendelkező illesztő moduljaihoz (kivéve DO érzékelők). A tervezés során feltétlenül figyelembe kell venni a nemzeti szabványokat és irányelveket is. Felszerelési és paraméterezési irányelvek a VdS/VDE alapján Az FAP DOTC420, FAP DOT420, FAP OTC 420, és az FAP OT 420 típusú optikai vagy kombinált optikai és égésgáz-érzékelők elhelyezését (lásd: DIN VDE rész és VDS 2095) az optikai érzékelők irányelveinek megfelelően kell tervezni. Ha az optikai egységet (szórtfény-érzékelő) alkalmanként ki kell kapcsolni, a tervezésnél a hőérzékelőkre vonatkozó irányelveket kell követni (lásd DIN VDE rész és VDS 2095) DIBt szerinti tűzgátló szerelvények tervezésénél figyelembe kell venni, hogy az FAH T 420 (KKW) készülék az A1R osztály szerint konfigurálandó.

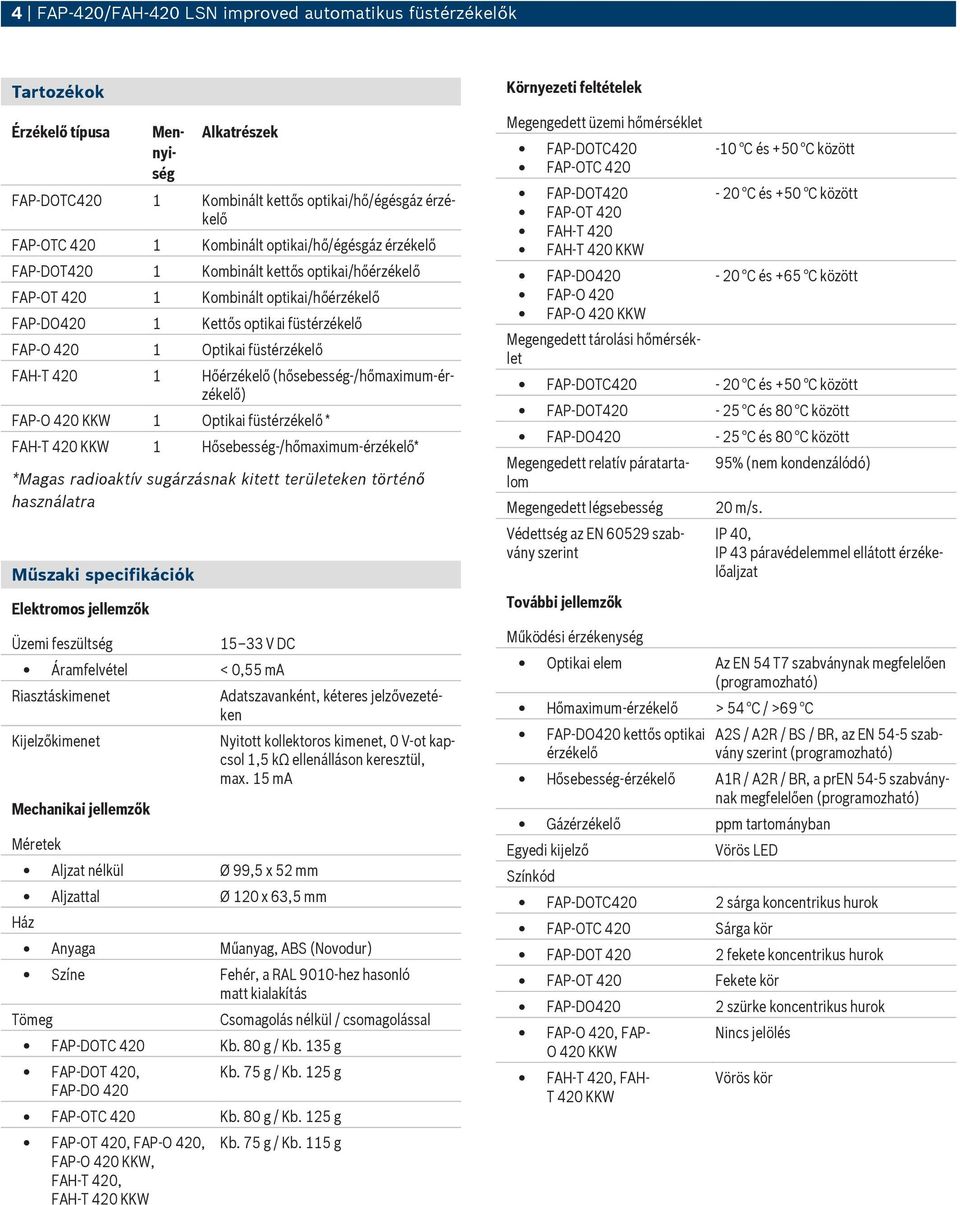

4 4 FAP-420/FAH-420 LSN improved automatikus füstérzékelők Tartozékok Érzékelő típusa Mennyiség Alkatrészek FAP-DOTC420 1 Kombinált kettős optikai/hő/égésgáz érzékelő FAP-OTC Kombinált optikai/hő/égésgáz érzékelő FAP-DOT420 1 Kombinált kettős optikai/hőérzékelő FAP-OT Kombinált optikai/hőérzékelő FAP-DO420 1 Kettős optikai füstérzékelő FAP-O Optikai füstérzékelő FAH-T Hőérzékelő (hősebesség-/hőmaximum-érzékelő) FAP-O 420 KKW 1 Optikai füstérzékelő * FAH-T 420 KKW 1 Hősebesség-/hőmaximum-érzékelő* *Magas radioaktív sugárzásnak kitett területeken történő használatra Műszaki specifikációk Elektromos jellemzők Üzemi feszültség V DC Áramfelvétel < 0,55 ma Riasztáskimenet Adatszavanként, kéteres jelzővezetéken Kijelzőkimenet Mechanikai jellemzők Nyitott kollektoros kimenet, 0 V-ot kapcsol 1,5 kω ellenálláson keresztül, max. 15 ma Méretek Aljzat nélkül Ø 99,5 x 52 mm Aljzattal Ø 120 x 63,5 mm Ház Anyaga Műanyag, ABS (Novodur) Színe Fehér, a RAL 9010-hez hasonló matt kialakítás Tömeg Csomagolás nélkül / csomagolással FAP-DOTC 420 Kb. 80 g / Kb. 135 g FAP-DOT 420, Kb. 75 g / Kb. 125 g FAP DO 420 FAP-OTC 420 Kb. 80 g / Kb. 125 g FAP-OT 420, FAP O 420, FAP O 420 KKW, FAH T 420, FAH T 420 KKW Kb. 75 g / Kb. 115 g Környezeti feltételek Megengedett üzemi hőmérséklet FAP-DOTC420 FAP-OTC 420 FAP-DOT420 FAP-OT 420 FAH-T 420 FAH T 420 KKW FAP-DO420 FAP-O 420 FAP O 420 KKW -10 C és +50 C között - 20 C és +50 C között - 20 C és +65 C között Megengedett tárolási hőmérséklet FAP-DOTC C és +50 C között FAP-DOT C és 80 C között FAP-DO C és 80 C között Megengedett relatív páratartalom Megengedett légsebesség Védettség az EN szabvány szerint További jellemzők 95% (nem kondenzálódó) 20 m/s. IP 40, IP 43 páravédelemmel ellátott érzékelőaljzat Működési érzékenység Optikai elem Az EN 54 T7 szabványnak megfelelően (programozható) Hőmaximum-érzékelő > 54 C / >69 C FAP-DO420 kettős optikai érzékelő A2S / A2R / BS / BR, az EN 54 5 szabvány szerint (programozható) Hősebesség-érzékelő A1R / A2R / BR, a pren 54-5 szabványnak megfelelően (programozható) Gázérzékelő ppm tartományban Egyedi kijelző Vörös LED Színkód FAP-DOTC420 2 sárga koncentrikus hurok FAP-OTC 420 Sárga kör FAP-DOT fekete koncentrikus hurok FAP-OT 420 Fekete kör FAP-DO420 2 szürke koncentrikus hurok FAP-O 420, FAP- O 420 KKW FAH-T 420, FAH- T 420 KKW Nincs jelölés Vörös kör

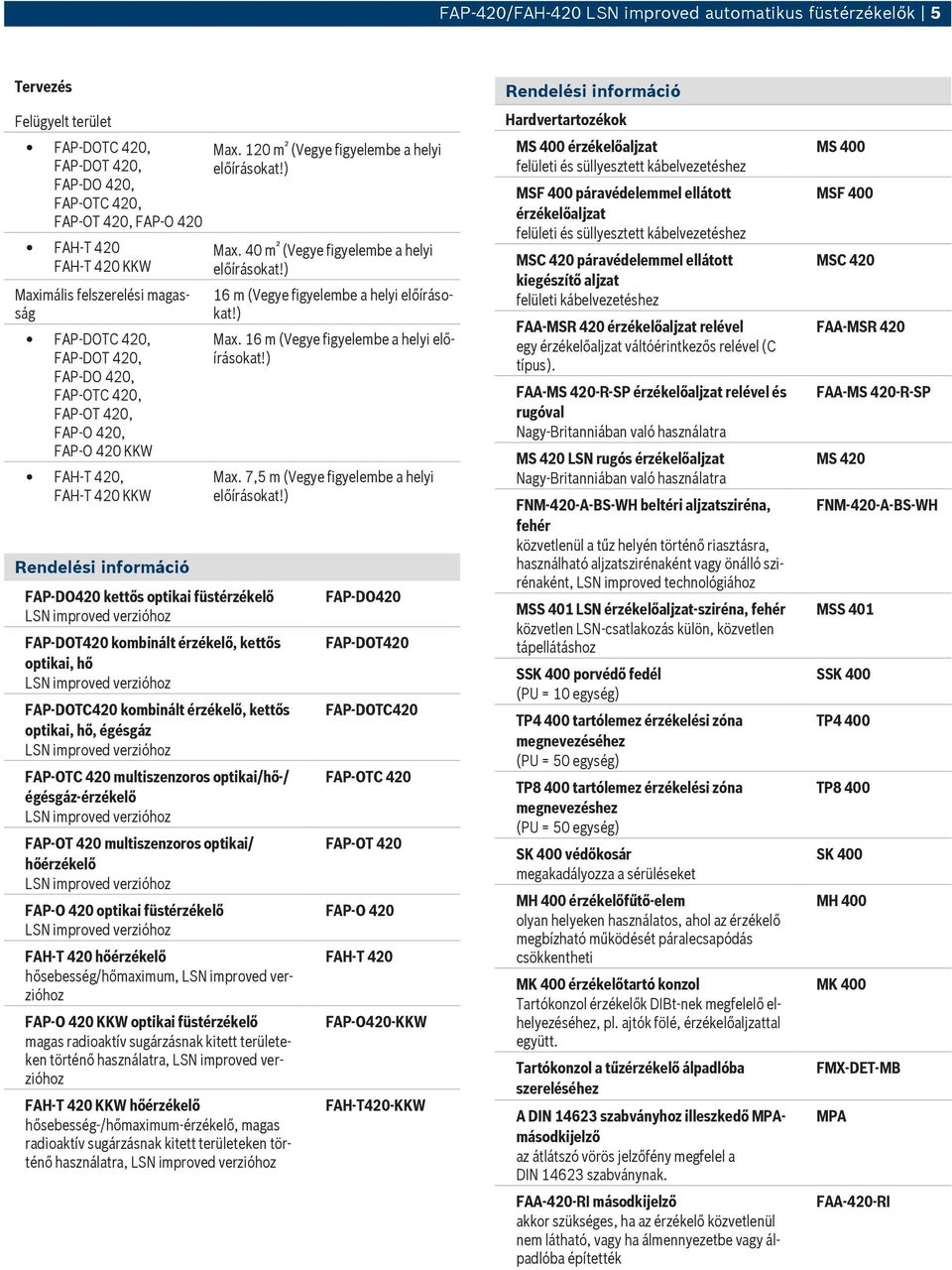

5 FAP-420/FAH-420 LSN improved automatikus füstérzékelők 5 Tervezés Felügyelt terület FAP DOTC 420, FAP DOT 420, FAP DO 420, FAP OTC 420, FAP OT 420, FAP O 420 FAH-T 420 FAH T 420 KKW Maximális felszerelési magasság FAP DOTC 420, FAP DOT 420, FAP DO 420, FAP OTC 420, FAP OT 420, FAP O 420, FAP O 420 KKW FAH-T 420, FAH T 420 KKW Rendelési információ FAP-DO420 kettős optikai füstérzékelő FAP-DOT420 kombinált érzékelő, kettős optikai, hő FAP-DOTC420 kombinált érzékelő, kettős optikai, hő, égésgáz FAP-OTC 420 multiszenzoros optikai/hő-/ égésgáz-érzékelő FAP-OT 420 multiszenzoros optikai/ hőérzékelő FAP-O 420 optikai füstérzékelő FAH-T 420 hőérzékelő hősebesség/hőmaximum, FAP-O 420 KKW optikai füstérzékelő magas radioaktív sugárzásnak kitett területeken történő használatra, FAH-T 420 KKW hőérzékelő hősebesség-/hőmaximum-érzékelő, magas radioaktív sugárzásnak kitett területeken történő használatra, Max. 120 m ² (Vegye figyelembe a helyi előírásokat!) Max. 40 m ² (Vegye figyelembe a helyi előírásokat!) 16 m (Vegye figyelembe a helyi előírásokat!) Max. 16 m (Vegye figyelembe a helyi előírásokat!) Max. 7,5 m (Vegye figyelembe a helyi előírásokat!) FAP-DO420 FAP-DOT420 FAP-DOTC420 FAP-OTC 420 FAP-OT 420 FAP-O 420 FAH-T 420 FAP-O420-KKW FAH-T420-KKW Rendelési információ Hardvertartozékok MS 400 érzékelőaljzat felületi és süllyesztett kábelvezetéshez MSF 400 páravédelemmel ellátott érzékelőaljzat felületi és süllyesztett kábelvezetéshez MSC 420 páravédelemmel ellátott kiegészítő aljzat felületi kábelvezetéshez FAA-MSR 420 érzékelőaljzat relével egy érzékelőaljzat váltóérintkezős relével (C típus). FAA-MS 420-R-SP érzékelőaljzat relével és rugóval Nagy-Britanniában való használatra MS 420 LSN rugós érzékelőaljzat Nagy-Britanniában való használatra FNM-420-A-BS-WH beltéri aljzatsziréna, fehér közvetlenül a tűz helyén történő riasztásra, használható aljzatszirénaként vagy önálló szirénaként, LSN improved technológiához MSS 401 LSN érzékelőaljzat-sziréna, fehér közvetlen LSN-csatlakozás külön, közvetlen tápellátáshoz SSK 400 porvédő fedél (PU = 10 egység) TP4 400 tartólemez érzékelési zóna megnevezéséhez (PU = 50 egység) TP8 400 tartólemez érzékelési zóna megnevezéshez (PU = 50 egység) SK 400 védőkosár megakadályozza a sérüléseket MH 400 érzékelőfűtő-elem olyan helyeken használatos, ahol az érzékelő megbízható működését páralecsapódás csökkentheti MK 400 érzékelőtartó konzol Tartókonzol érzékelők DIBt-nek megfelelő elhelyezéséhez, pl. ajtók fölé, érzékelőaljzattal együtt. Tartókonzol a tűzérzékelő álpadlóba szereléséhez A DIN szabványhoz illeszkedő MPAmásodkijelző az átlátszó vörös jelzőfény megfelel a DIN szabványnak. FAA-420-RI másodkijelző akkor szükséges, ha az érzékelő közvetlenül nem látható, vagy ha álmennyezetbe vagy álpadlóba építették MS 400 MSF 400 MSC 420 FAA-MSR 420 FAA-MS 420-R-SP MS 420 FNM-420-A-BS-WH MSS 401 SSK 400 TP4 400 TP8 400 SK 400 MH 400 MK 400 FMX-DET-MB MPA FAA-420-RI

6 6 FAP-420/FAH-420 LSN improved automatikus füstérzékelők 2010 Az adatok előzetes értesítés nélkül megváltozhatnak T Cur: hu-hu, V5, 28 Jul 2010 Src: en-us, V0, 26 Mar 2010
